Monitor de Tela Hdmi-compatível para Computador Tft com Placa de Controle do Motorista Polegadas Laranja Raspberry pi 2 3 4 9 800*600 Lcd
Original price was: R$ 1.227,28.R$ 1.153,64Current price is: R$ 1.153,64.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Painéis e LCDs p/ tablet
Aqui vai Encontrar Os melhores produtos da china com preços Incriíveis Painéis e LCDs p/ tablet Aproveite as Ofertas para Monitor de Tela Hdmi-compatível para Computador Tft com Placa de Controle do Motorista Polegadas Laranja Raspberry pi 2 3 4 9 800*600 Lcd
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Nome da Marca | Heyman |
| Certificado | CE |
| Tipo de Produto | Tablet LCD |
| Origem | CN (origem) |
| Tamanho da Tela | 7 – 10 Polegadas |
| Número do Modelo | 9 Inches 800*600 |
| Tela | Tela Capacitiva |
| Marca Compatível | Universal |
| Screen Size | 9 Inches |
| Screen Resolution | 1024*600 |
9 polegadas 1024*600 monitor de tela lcd tft com placa de controle do motorista remoto hdmi-compatível para laranja raspberry pi 3
Tamanho da tela: 9 polegada
Comprimento: 210mm largura: 126mm
Por favor use 5v fonte de alimentação (você pode usar a interface usb do computador para fornecer energia)

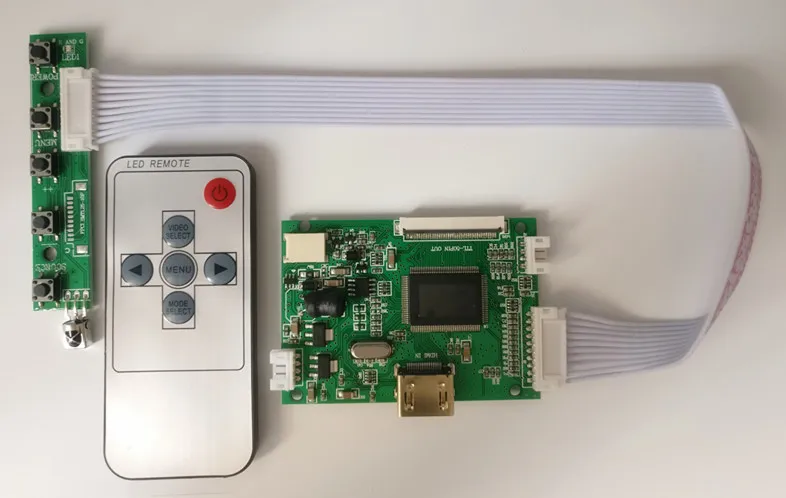

Conjunto completo:
9 polegadasLCD X1
Motorista bordo LCD X1
Controle remoto X1
Teclado X1
Cabo de conexão de placa de botão x1
Cabo de interface de energia X1
Cabo de alimentação USB X1
Só LCD display:
LCDX1
Cabo de alimentação USB:
Cabo de alimentação USB X1
Única Placa De Controle:
A resolução compatível é: 800*600. Interface: 50pin tela lcd
Motorista bordo LCD X1
Controle remoto X1
Teclado X1
Cabo de conexão de placa de botão x1
Cabo de interface de energia X1
Cabo de alimentação USB X1
1. High Quality Computador e Escritório – Screen Resolution : 1024*600
Especificações

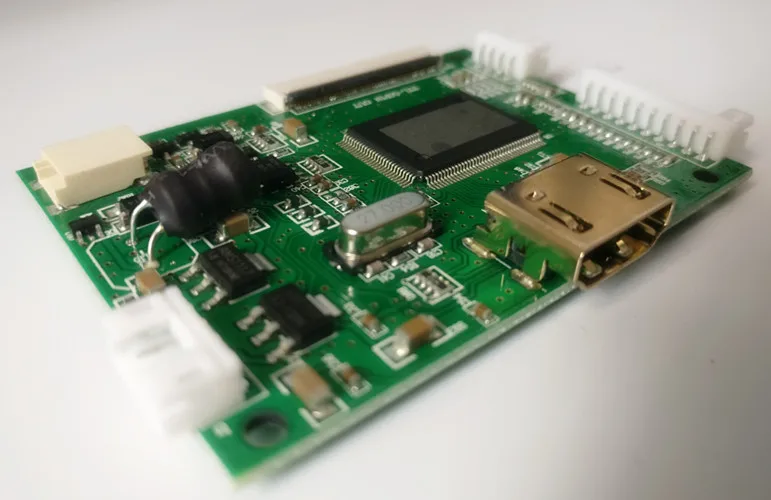

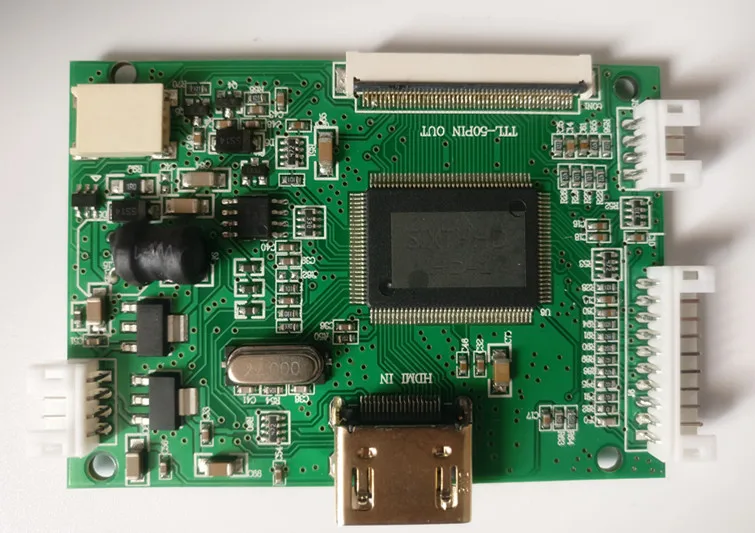

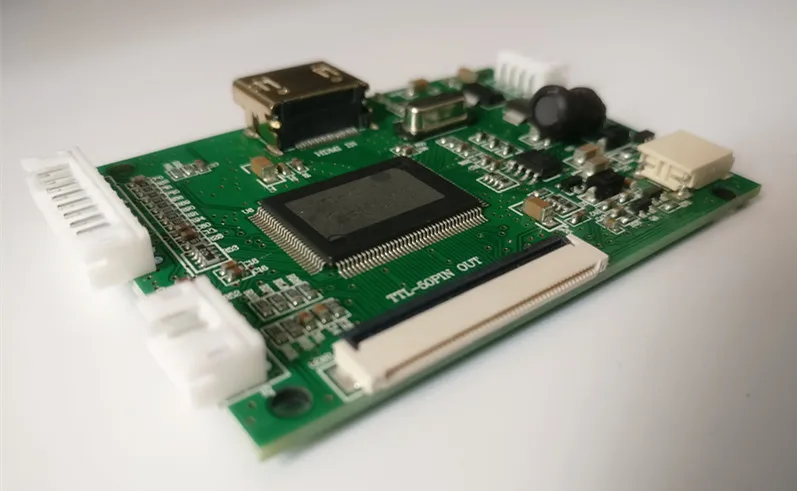

Placa PCB-800168Driver
1. descrição do produto:
Esta placa do motorista usa SIXTHHD-HD1 ic de controle principal
A fonte de alimentação adota AMS1117-3.3V, AMS1117-1.8V
Esta placa motorista pode
1,1 entrada de sinal hdmi, e este ic suporta hdmi1.2
2, suporte 5v dc tensão de entrada, você também pode usar usb ou fonte de alimentação móvel, mas os pólos positivos e negativos não podem ser revertidos para evitar danos à placa de circuito
3, placa de motorista integrada tela lcd led backlight driver
4, interface de placa de botão padrão, e suporta display led de cor dupla
5, saída do sinal do apoio ttl
Tela geral compatível do lcd da relação ttl da definição de 50pin 1024*600
6, esta placa da movimentação tem quatro furos de posicionamento

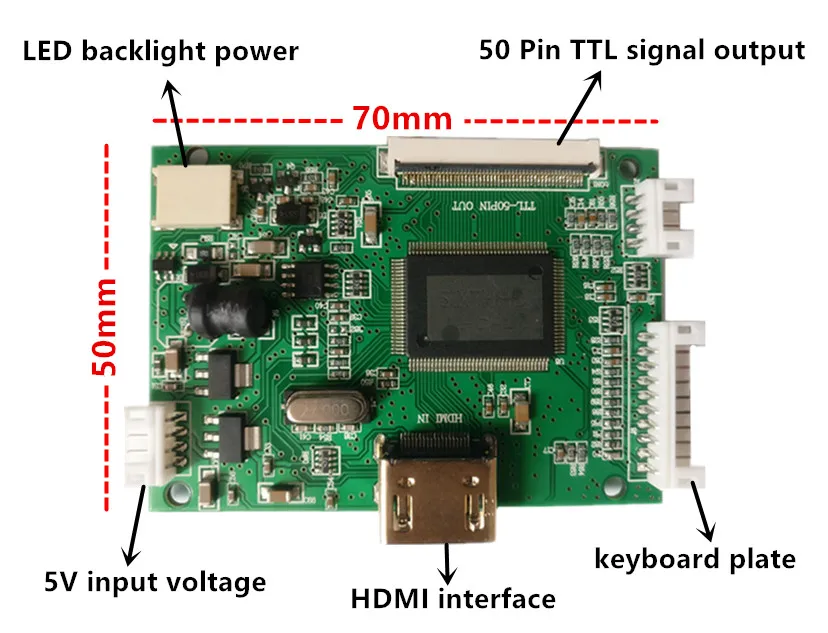

Descrição da função de Interface
|
Tag |
Descrição da função |
Observações |
|
HDMI |
Entrada HDMI |
HDMI padrão é 1.2 |
|
J3 |
Entrada de energia |
|
|
J7 |
Retroiluminação LED assento |
|
|
CON1 |
TTL-50PIN saída de sinal |
|
|
J6 |
Botões, controle remoto, interface de indicador led |
|
|
J5 |
Programa de atualização de interface |
Para atualização de fábrica |
Placa chave j6, interface de entrada de controle remoto
|
Número de série |
Definição |
Explicação |
|
1 |
5V |
Fonte de alimentação de controle remoto, na verdade 3.3v |
|
2 |
GND |
GND |
|
3 |
IR |
Entrada remota |
|
4 |
PODER |
Função de comutação |
|
5 |
MENU |
Função de exibição do menu |
|
6 |
+ |
Além de |
|
7 |
_ |
Menos |
|
8 |
FONTE |
Conversão fonte |
|
9 |
LED-R |
Indicador LED |
|
10 |
LED-G |
Indicador LED |
Conector de alimentação J3-DCIN
|
1 |
+ 5V |
Entrada de energia positiva |
|
2 |
+ 5V |
Entrada de energia positiva |
|
3 |
GND |
GND |
|
4 |
GND |
GND |
Interface HDMI
|
1 |
HDMI interface padrão |
Fio padrão disponível |
J5, interface de atualização
|
1 |
SCL |
Atualize porto SCL |
|
2 |
SDA |
SDA Atualize porto |
|
3 |
GND |
GND |
|
4 |
NC |
NC |
