Módulo M5stack Oficial Dual Kemter Max31855 13.2

Descrição

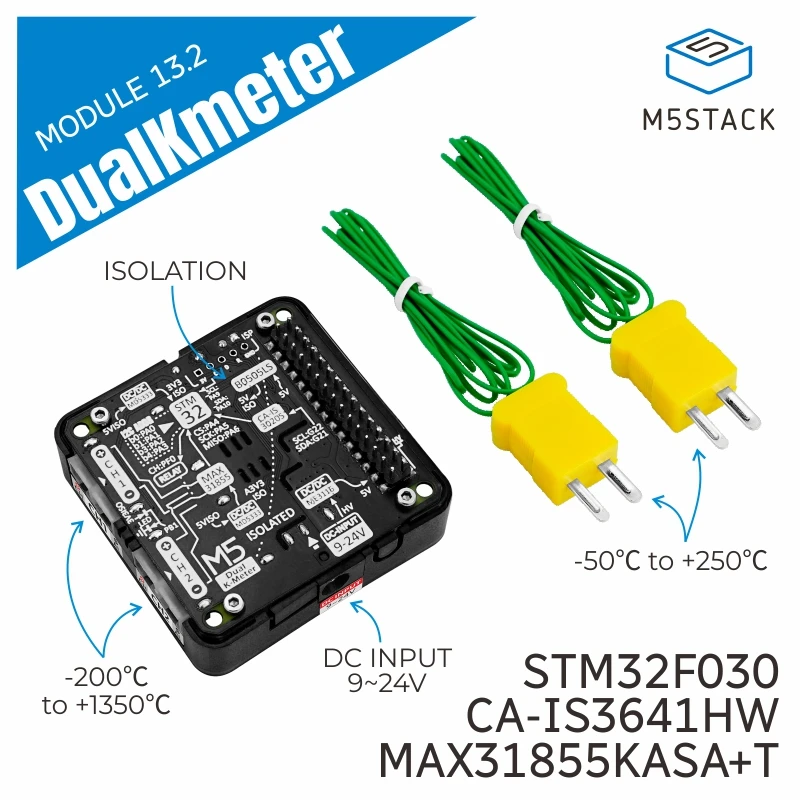

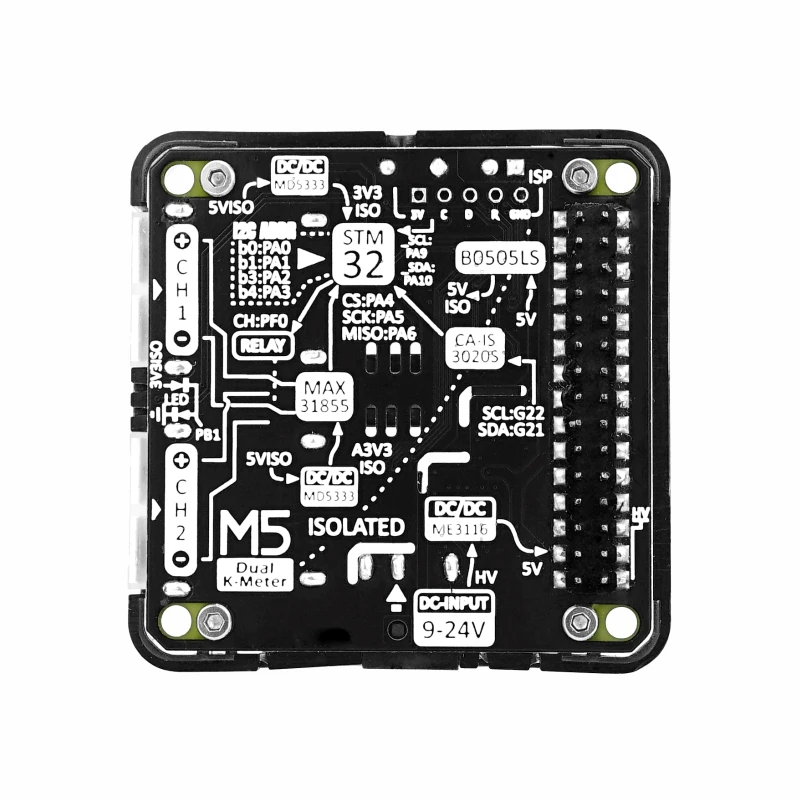

O Módulo DualKmeter 13.2É um módulo de medição de temperatura tipo K de canal duplo baseado no MAX31855KASA + stm32f030f4p6 + isolamento galvânico-A. O módulo tem um built-in Interface de sensor de termopar tipo K de duas vias, Que usa o sinal Relé para medir o valor da temperatura dos dois canais, por sua vez, Apoiando uma escala da medida de -200 °C a 1350 °C, E uma precisão de medição de ± 2 °C. Ao mesmo tempo, o módulo igualmente tem as microplaquetas incorporados do isolamento da tensão e do sinal tais como B0505LS-1WR2 e CA-IS3020S, Garantindo a &estabilidade e segurança& do sistema. Além disso, o módulo tem um built-in Marcar o códigoOff, que pode facilmente alternar diferentes endereços I2C para atender às diferentes necessidades de aplicação dos usuários. Pode ser aplicado a vários cenários, como Automação industrial e detecção instrumento-A.

Características

• STM32F030F4P6, um microcontrolador de 32 bits com Cortex-M0 core

• MAX31855KASA + T: (14Bit ADC, 0.25 °C definição, ± 2% precisão)

• Tipo K-Suporta faixa de medição de sonda de acesso de-200 °C a 1350 °C

• Tem isolamento galvânico

• Termopares duplos tipo K

• Disque o código para mudar o endereço I2C (padrão 0x11)

• Programação plataforma: Arduino, UIFlow

Inclui

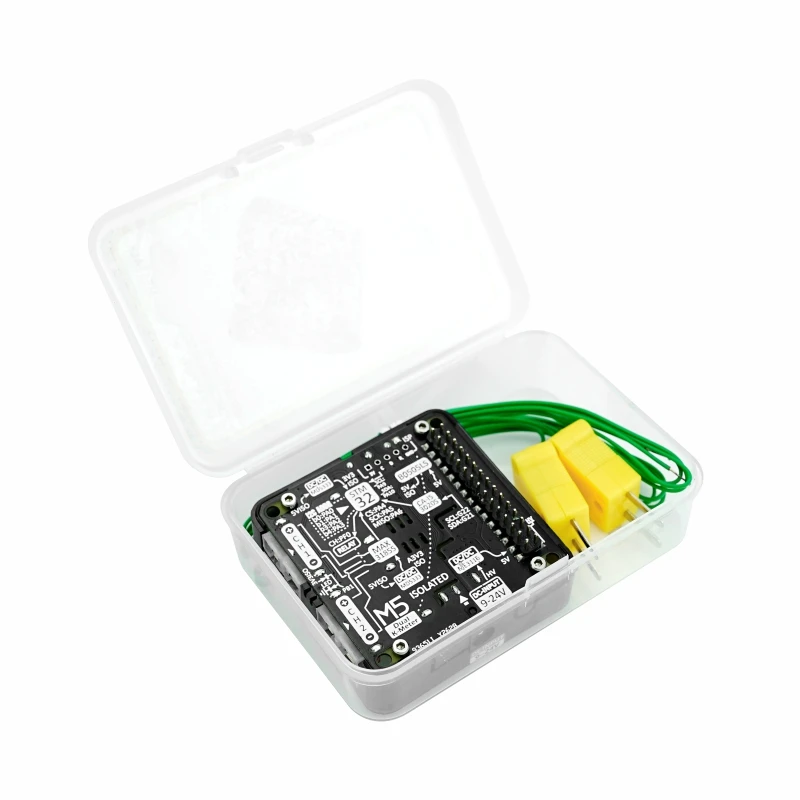

• 1 × DualKmeter Moudle13.2

• 2 × termopares tipo K

Aplicações

• Automação industrial

• Detecção do instrumento

Especificação

Link Relacionado

Esquema

Tamanho do módulo

Protocolo

• Mapa I2C

Exemplos

Arduíno

UIFlow

Blocos UIFlow

• Endereço I2C do dispositivo Init

• Obter canal kmeter selecionado

• Obter temperatura termopar

• Obter temperatura interna

• Obter string temperatura termopar

• Obter string temperatura interna

• Está pronto a medição temperatura

• Obter a versão do firmware do dispositivo

• Definir canal kmeter

• Definir canal kmeter
