Módulo Gerador de Sinal de Função Dds Painel de 2mhz 20vpp Forma de Onda Multi Pwm

Original price was: R$ 350,90.Current price is: R$ 333,36.

DÚVIDAS?

Envie um email para:

[email protected]

SKU: 4000104631599

Quadro Demonstração

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Tipo de Placa Demo	Braço
Nome da Marca	Hqxrtek
Origem	CN (origem)

O modelo é SGP3002.!

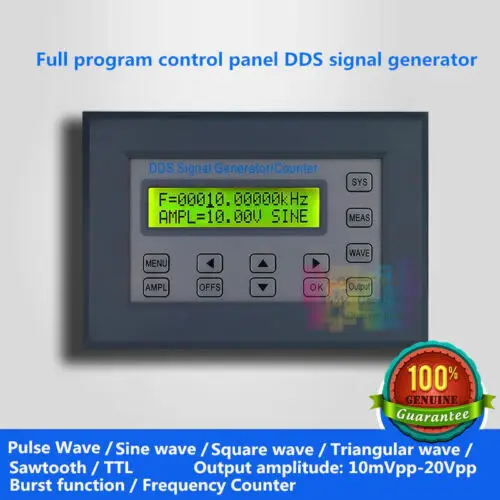

O gerador de sinal SGP3000 série DDS é um produto econômico e versátil do gerador de sinal, o instrumento usa circuitos integrados FPGA em grande escala e microprocessador MCU de alta velocidade, o cristal ativo do circuito interno como referência, estabilidade alta do sinal. Superfície montar tecnologia, melhorando consideravelmente a imunidade ruído instrumento e vida útil. Interface de exibição usando LCD1602 display LCD é dividido em duas linhas, a linha superior mostra a freqüência atual, a seguinte linha exibir outros parâmetros ou características variáveis. O gerador do sinal do instrumento, varredura da forma de onda, medindo e usando parâmetros tem grandes vantagens, é um engenheiro eletrônico, laboratórios eletrônicos, linhas de produção e ensino, teste ideal da pesquisa, equipamento da medida. O modelo do instrumento SGP3000 dos dois últimos dígitos 00 indica os limites (MHz) de onda senoidal de frequência no modelo do instrumento. Exemplo: SGP3002,02 significa a frequência de saída de onda senoidal até 2MHz.

Este instrumento tem as seguintes características salientes:

1. A forma de onda da diversidade das espécies

Pode output a onda senoidal, onda quadrada (ciclo de dever variável), onda do triângulo, onda do pulso (a largura de pulso pode precisamente ser ajustada), onda ascendente do sawtooth, onda descendente do sawtooth, quatro colunas quadradas do pulso, colunas quadradas Bamai sinais de onda comuns e similares.

2. Função do pulso

A largura do pulso pode precisamente ser ajustada entre 10nS-1S, largura do pulso e frequência pode ser ajustada independentemente; em toda a frequência, largura do pulso e pode manter um valor fixo ajustado pelo usuário.

Função 3. Burst

Função Burst pode ser precisamente controlado instrumento saídas 1-65536 trem de pulso;

Versatilidade 4. Measurement

Teclas de atalho, tendo uma chave para entrar na interface da função, o instrumento pode medir não só a frequência, mas também tem um contador decimal de 10 bits.

5. A precisão do ajuste do nível polarizador

Este nível polarizado do instrumento pode-10V a + precisa continuamente ajustável entre 10V, esta função no simulador experimental do sinal do sensor do campo, ensinando experiências é condições necessárias. (Por exemplo: entrada ao circuito do comparador com uma amplitude de 1V, 2.5V, sinal pequeno da polarização)

Função 6. Sweep

A máquina pode conseguir a varredura linear da frequência e o modo logarítmico da varredura dois da frequência, o tempo máximo de até 999 segundos varrem, varrem a frequência do começo e param a frequência podem ser ajustadas.

7. Fácil instalação

Painel que incorpora a estrutura de montagem, produtos fáceis de usar, integração do equipamento.

8. ampla tensão fornecer gama

Suporte nativo DC14V-DC35V ampla tensão fornecimento gama.

O instrumento possui os seguintes excelentes parâmetros técnicos e recursos funcionais:

? Precisão de alta frequência: até 10-6 nível de precisão de frequência;

? Alta resolução: a gama completa de resolução de frequência 10mHz;

? O ciclo de trabalho pode ser ajustado independentemente (1% a 99%);

? Nenhuma limitação da escala: uma escala completa da frequência, apesar do arquivo, ajuste digital direto;

? Altura precisão onda: a forma de onda de saída pela função calculada valor síntese, alta onda precisão, menos distorção;

? Recursos de digitalização: uma varredura linear e logarítmica frequência varredura, início e pontos finais da varredura podem ser definidos;

Características do armazenamento do ?: pode armazenar 30 parâmetros do estado do instrumento dos grupos ajustados pelo usuário, pode você a qualquer hora usar;

? Operação: Toda a operação chave, display LCD LCD1602 Inglês;

? Alta confiabilidade: LSI, superfície montar tecnologia, alta confiabilidade, longa vida;

? Medição de freqüência: tem 60MHz função contador de freqüência, medição de freqüência sinal interno/externo.

Se você precisa outros modelos, clique por favor sobre o modelo correspondente.

Modelo

SGP3002

SGP3005

PG3010

SGP3015

PG3020

Faixa frequência onda senoidal

0Hz – 2MHz

0Hz – 5MHz

0Hz – 10MHz

0Hz – 15MHz

0Hz – 20MHz

Gama frequência onda quadrada

0Hz – 2MHz

0Hz – 5MHz

0Hz – 5MHz

0Hz – 5MHz

0Hz – 5MHz

Frequência onda triangular

0Hz – 2MHz

0Hz – 5MHz

0Hz – 5MHz

0Hz – 5MHz

0Hz – 5MHz

Outra faixa de frequência

0Hz – 2MHz

0Hz – 5MHz

0Hz – 5MHz

0Hz – 5MHz

0Hz – 5MHz

Parâmetros do sinal output

Saída do canal

Saída onda

Onda senoidal, onda quadrada (ciclo de dever variável), onda do triângulo, onda do pulso, onda de Sawtooth, quatro colunas quadradas do pulso, oito colunas quadradas do pulso

Output a amplitude

= 20Vp-p (nenhuma carga)

Saída Impedância

50O±10%

DC viés

± 10V

Resolução frequência

0,01Hz(10mHz)

Precisão frequência

±5×10-6

Estabilidade frequência

±2×10-6/3??

Distorção onda senoidal

= 0.8% (referência frequência 1kHz)

Linearidade onda triângulo

= 98% (0,01Hz ~ 10kHz)

Tempo da ascensão e queda da onda quadrada

= 50ns

Escala quadrada do ciclo do dever da onda

1%~99%

Saída TTL

Extensão

> 3Vp-p

Fator de Fan-out

> 20 TTL (carga)

TTL aumento do nível e queda vezes

= 20ns

Funções do contador frequência

Contando a escala

0-4294967295

Medição frequência gama

1Hz ~ 60MHz

Entrada amplitude

1Vp-p ~ 20Vp-p

Função Scan

Modo Digitalizar

Varrer linear, varredura log

Gama De Configuração De Freqüência

Define arbitrariamente pontos iniciais e finais

Freqüência varredura gama

Frequência predefinida M1 ~ M2

Taxa do scan

1s ~ 999s/Stepper

Outras características

Exibir método

Display LCD1602Inglês cristal líquido

Armazenamento e utilização da função

M0-M19(M0: Padrão transferido)

Tamanho

120mm × (longo) 70mm (largura) × 30mm (alto)

Peso

Função prompt do beeper

Pode ser definido para ligar ou desligar através do programa

Processo fabril

Surface mount tecnologia, circuitos integrados em grande escala, alta confiabilidade, longa vida

Características operacionais

Toda a operação chave

Condições ambientais

Temperatura : 0 ~ 40 ?umidade: ? 80%

Ampla tensão fornecer gama

DC14V-DC35V
