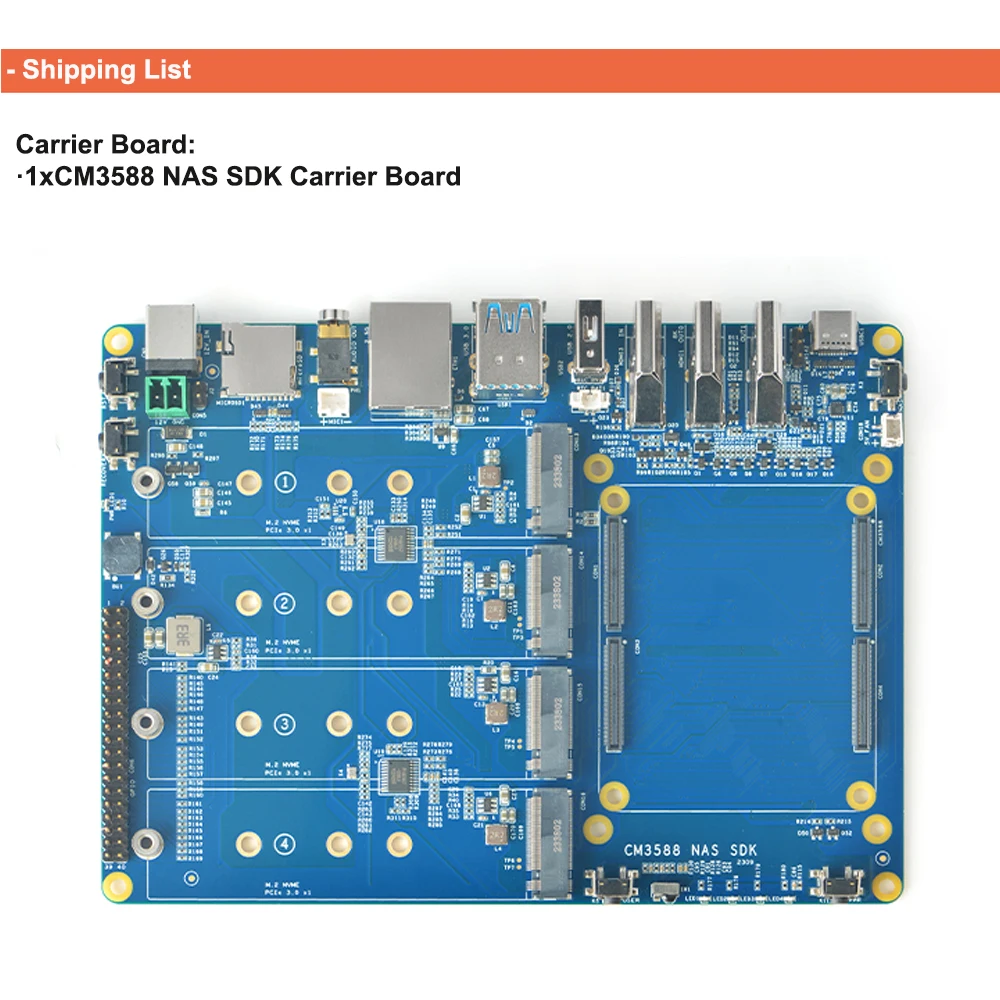

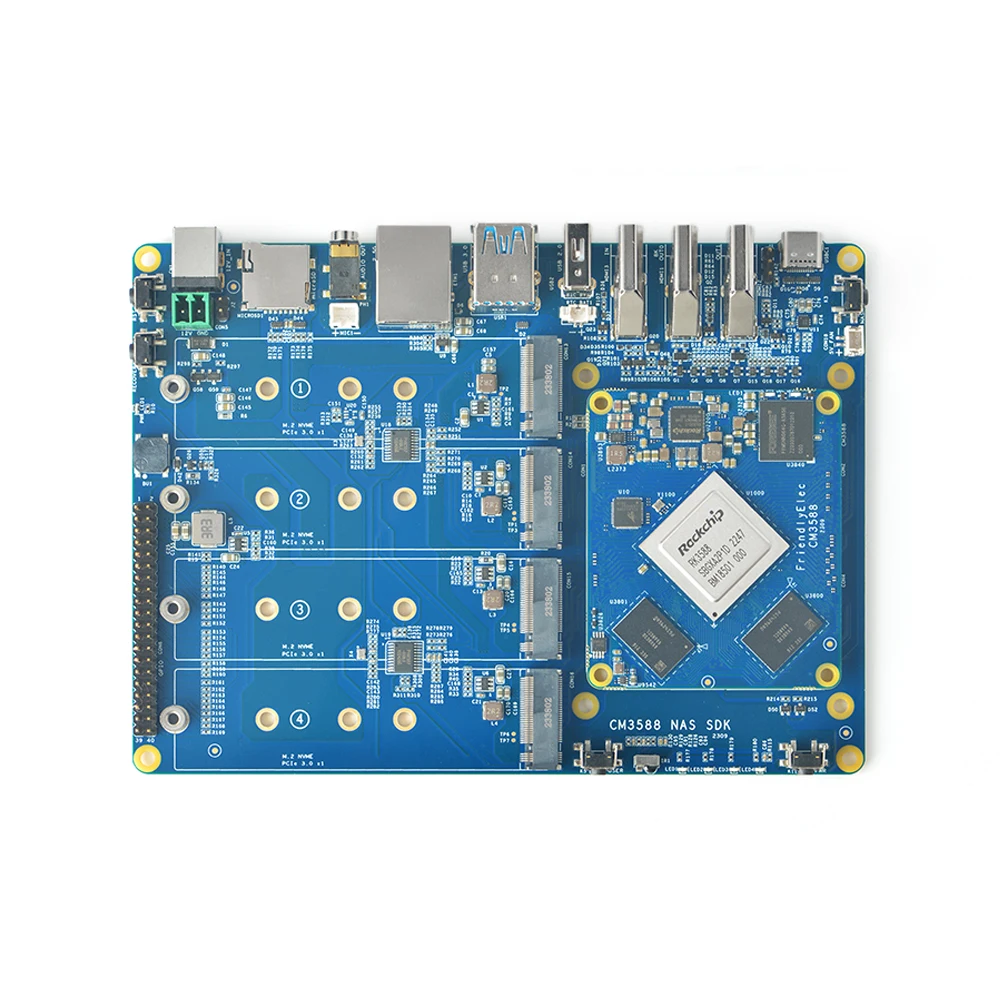

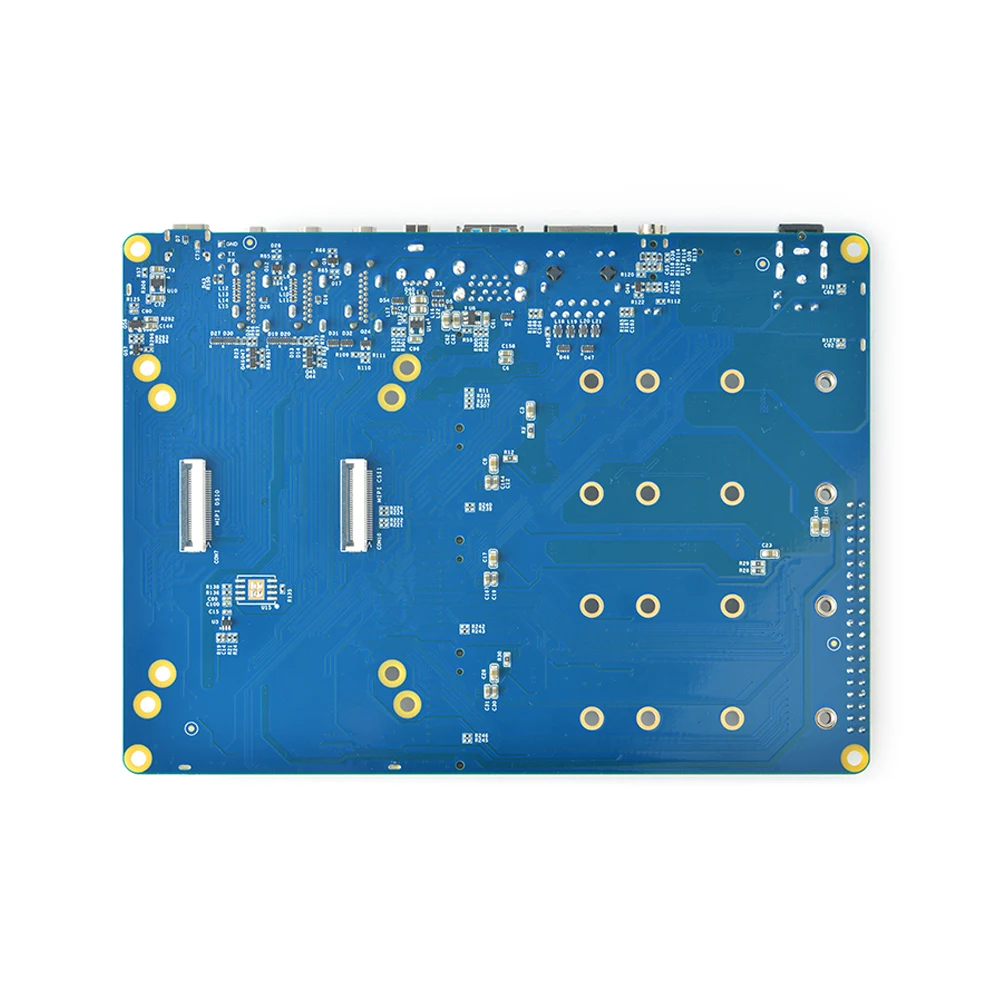

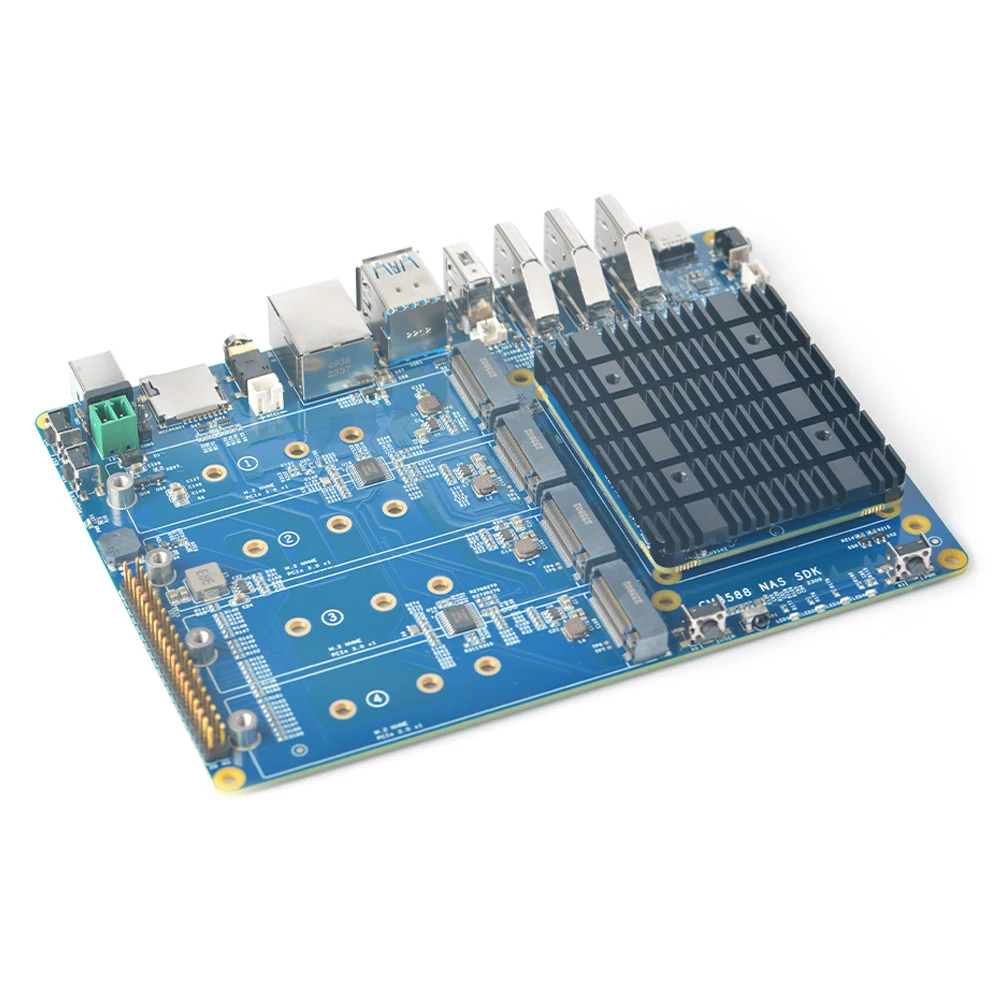

Módulo de Computação Kit Nas Rockchip Rk3588 Placa de Desenvolvimento Soc On-board Pcie 2.5g Controlador Ethernet Suporte Openwrt Cm3588

SoC: Rockchip RK3588

• CPU: Quad-core ARM Cortex-A76 (até 2,4 GHz) e quad-core Cortex-A55 CPU (até 1,8 GHz)

• GPU: Mali-G610 MP4, compatível com OpenGLES 1.1, 2.0 e 3.2, OpenCL até 2.2 e Vulkan1.2

• VPU: decodificador 8K @ 60fps H.265 e VP9, decodificador 8K @ 30fps H.264, decodificador 4K @ 60fps AV1, codificador 8K @ 30fps H.264 e H.265

• NPU: 6TOPs, apoios INT4/INT8/INT16/FP16

RAM: 64-bit 4GB/8GB/16GB LPDDR4X em 2133MHz

Flash: 0GB/64GB eMMC, no modo HS400

1 x interface microSD, suporte para o modo SDR104

1 x controlador Ethernet PCIe 2.5G a bordo (RTL8125B)

USB:

• 2 x USB 3.1 Gen1 OTG que combo com display DP (até 4Kp60)

• 1 x USB 3.1 Gen1 Host

• 2 x anfitrião USB 2.0

Até 4 x interfaces PCIe

• 2 x PCIe 2,1×1 e 2 x PCIe 3,0 x2

• Ou 2 x PCIe 2,1×1 e 1 x PCIe 3,0 x4

• Ou 1 x PCIe 2,1×1, 1 x PCIe 3,0×2, e 2 x PCIe 3,0 x1

• Ou 4 x PCIe 3.0 x1

Saída HDMI:

• 2 x saídas HDMI que é compatível com a operação HDMI2.1, HDMI2.0 e HDMI1.4

• Um suporte exibe até 7680×4320 @ 60Hz, outro suporte até 4Kp60

• Formato do apoio RGB/YUV (até 10bit)

Entrada HDMI: 1 x entrada HDMI, até 4Kp60

MIPI RX:

• 2x4lane MIPI DPHY CSI RX que suportam o modo x4 ou o modo x2 + x2, compatível com MIPI V1.2

• Faixa 2×4 MIPI_D/CPHY_RX

MIPI TX:

• 2×4 pistas MIPI D-PHY/C-PHY Combo PHY TX, compatível com MIPI DPHY 2.0 ou CPHY 1.1

Codec:

• Codec ALC5616 a bordo

• 1 x saída de auscultadores estéreo (20mW/CH, THD + N <= -80dB, carga 16Ohm)

• 1 x entrada de microfone single-end

GPIO:

• Até 3 x SPIs, 7 x UARTs, 6 x I2Cs, 15 x PWMs, 3 x I2Ss, 1 x SDIO, 81 x GPIOs

Outros:

• Baixa potência RTC (HYM8563TS) com bateria reserva

• Entrada do IR do apoio 38Khz

• Botão MASK para atualização do eMMC, botão Reset, botão Power e botão do modo de recuperação

• Depurar UART, nível 3.3V, 1500000bps

• 2 x LED controlado GPIO (SYS, LED1)

Alimentação: 5 ~ 20VDC entrada, 15W max

PCB: 8 camadas, 55x65x1.6mm

Altura do empilhamento: 6.6mm

Conector: 4 x DF40C-100DP-0.4V(51), o conector de acasalamento é DF40HC(3.0)-100DS-0.4V(51)

Temperatura operacional ambiente: 0 ? a 70 ?
