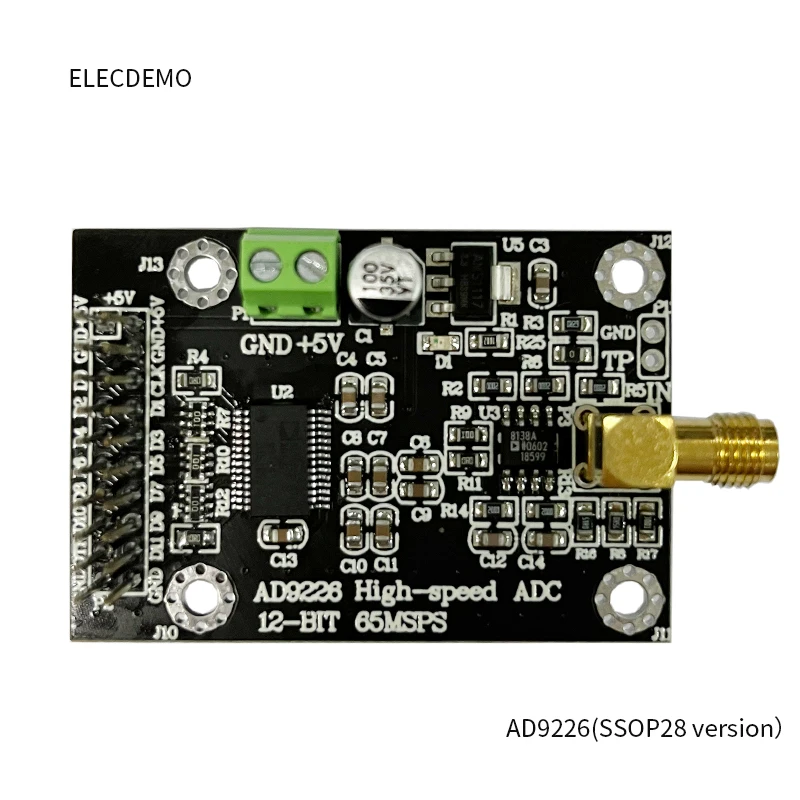

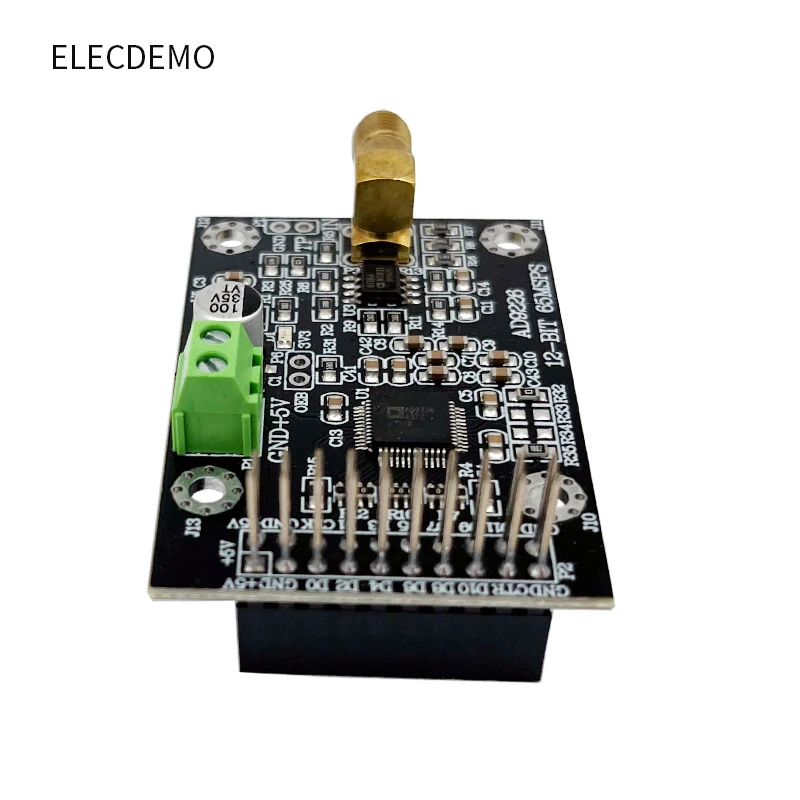

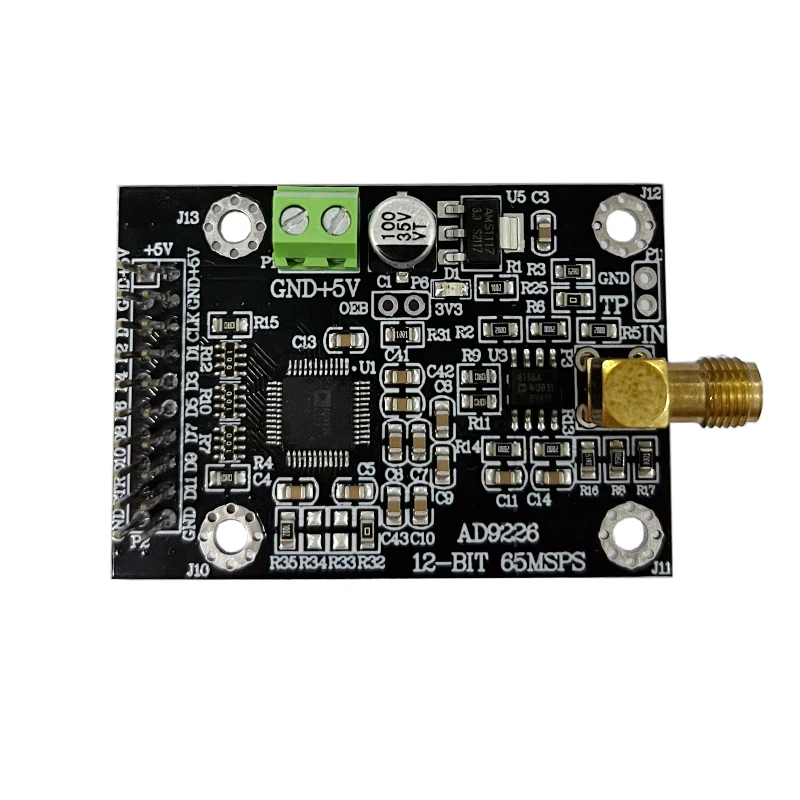

Módulo de Alta Velocidade Adc 65m Amostragem Aquisição de Dados Analógico-para-digital Conversor Fpga Placa de Desenvolvimento Apoio Ad9226

Lista de envio

1. ad9226 módulo adc de alta velocidade;

2. diagrama esquemático do módulo (versão pdf), programa de referência do teste fpga, instruções de uso do módulo e manual da microplaqueta;

3. suporte técnico para o próprio módulo;

Dicas amáveis

(1) a interface do módulo de nossa loja é clara e o desempenho é estável. Combine por favor o diagrama esquemático fornecido por nossa loja para verificação funcional sob as condições experimentais correspondentes.

(2) os parâmetros básicos deste módulo estão todos na página de detalhes, e a informação do módulo pdf documento e código fonte de rotina são fornecidos, mas o arquivo do projeto não é fornecido. Por favor, seja informado pelo comprador. Se você tiver quaisquer problemas operacionais, você pode consultar o serviço ao cliente.

(3) antes de usar o módulo, por favor leia a página de detalhes deste módulo em detalhes para entender a fonte de alimentação e restrições de uso para evitar danos ao módulo devido a operação inadequada.

(4) nossos módulos são garantidos para fornecer parâmetros reais do módulo, funções e imagens, e todos os módulos são enviados após o teste.

Parâmetros do módulo

Modelo módulo; AD9226_01

Tipo de módulo; módulo de conversão analógico-digital

Taxa de amostragem; 65m sps (máximo)

Bits de resolução adc; 12 bits

Faixa de tensão de entrada; 10vpp (5 5v); impedância de sinal: 50Ω

Alimentado por; 5v dc; min: 4.75v typ: 5v max: 5.25v

Fornecer rotinas; código-fonte verilog fpga

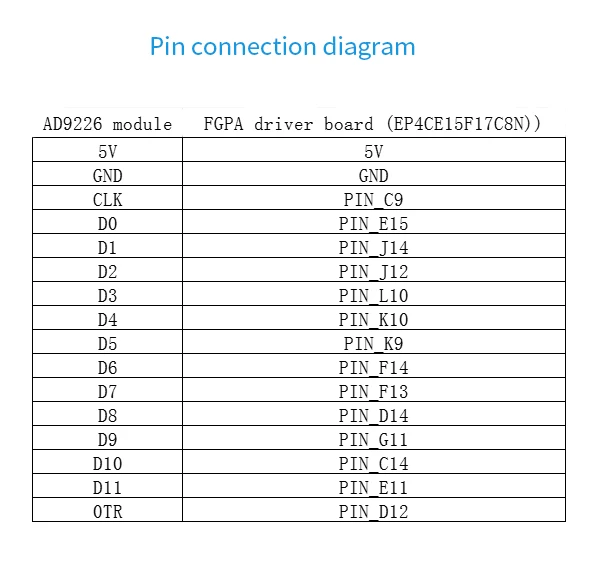

Plataforma de rotina; quartusii ep4ce15f17c8

Protocolo; spi paralelo de 13 bits

Nível de sinal de comunicação; 3.3v

Resistência de entrada; 50 euros

Número de canais de entrada; 1 canal

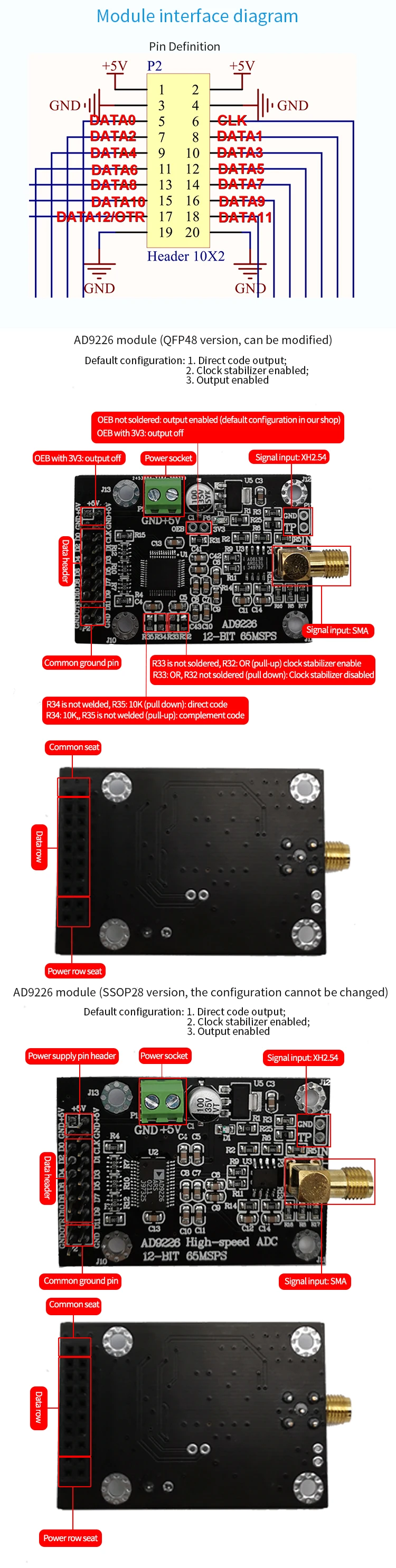

Interface de entrada; sintonizador sma/xh2.54 buraco

A tensão de referência; 2v interno

-Largura de banda analógica 3db; 320mhz

Modo de saída; dados paralelos

Características do módulo; aquisição de alta velocidade adc

Aplicação do módulo; aquisição de sinal de alta velocidade

Peso do módulo; 16g

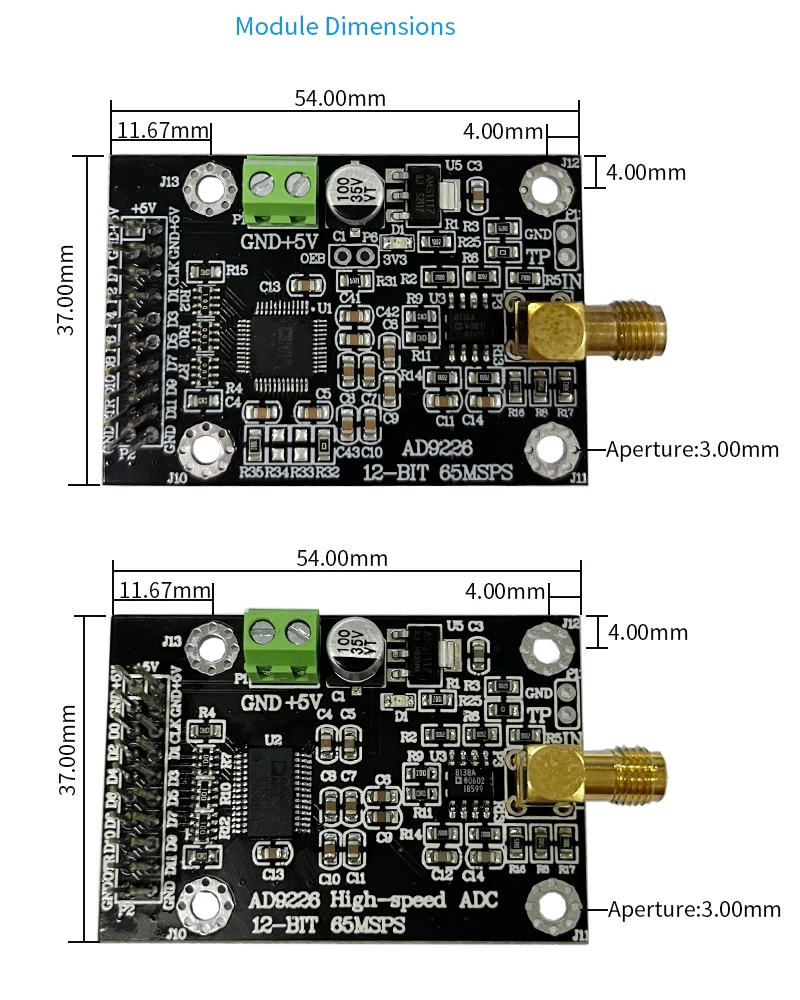

Especificações do módulo; 54*37*23mm; l * w * H-PCB tamanho

Tipo de interface do módulo; dados de 13 bits spi paralelo

Descrição do módulo

O anúncio de alta velocidade deste módulo seleciona o conversor de alta velocidade de 12 bits a/d ad9226 da empresa da adi. Ad9226 adota uma arquitetura diferencial multi-estágio do encanamento com uma taxa máxima de amostragem de 65msps; o chip é alimentado por uma única fonte de alimentação, e tem uma amostra-e-hold e uma fonte de tensão de referência on-chip, que simplifica o design de circuitos periféricos; atende a aplicações de grau industrial e opera dentro de toda a faixa de temperatura de funcionamento. Não há códigos em falta.

1. Beauty & Health – Nome da Marca : Elecdemo

2. Phones & Accessories – Compatível com : Fpga

3. Placa de Desenvolvimento Apoio – Origem : cn Origem

Precauções de utilização do módulo

1. do não sobretensão a fonte de alimentação

2. do não usar linhas mais longas para comunicação de dados

3. recomenda-se usar cabo protegido sma para entrada de sinal de alta velocidade

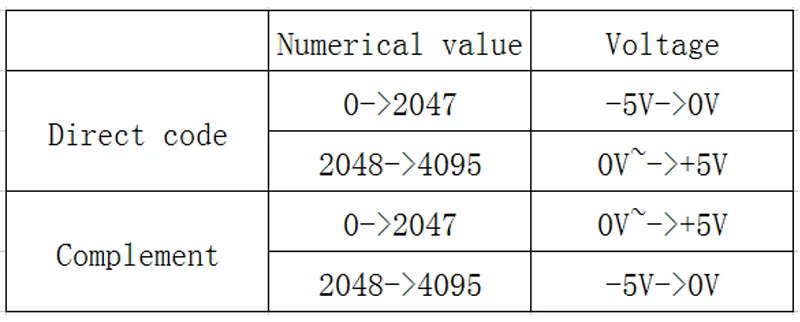

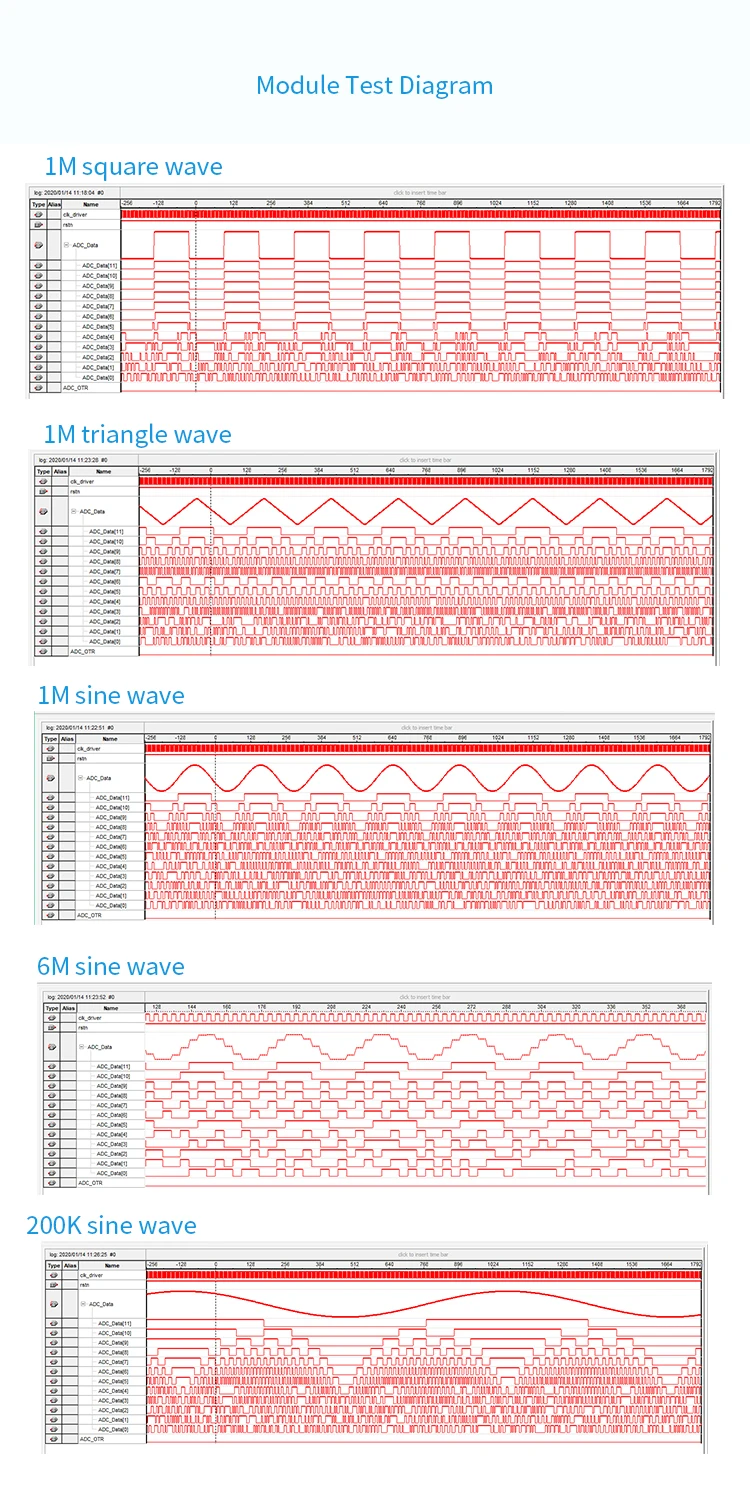

4. código direto: (-5v ~ + 5v, incrementos de valor de 12 bits, código de complemento: (d11 é o bit de sinal, d10 value D0-bit valor)

4. Ad9226 Módulo de Alta Velocidade Adc 65m – tipo de Acessório : Régua de Extensão

5. Toys & Sports – Nome da Marca : Elecdemo

FAQ

Q: a tensão de entrada ainda não atingiu 5v, e os dados de saída atingiu o valor máximo

UM: Verifique se a fonte de alimentação é + 5v fonte de alimentação, a fonte de alimentação do módulo é muito baixa, o que afetará a faixa de tensão mensurável.

Q: uma certa tensão foi entrada, mas os dados medidos só podem corresponder a metade ou menor da tensão de entrada

UM: Confirme por favor que o sinal de entrada é impedância de 50 ohms. (A impedância de entrada do módulo é 50 ohms. Se a capacidade de condução do sinal de entrada é insuficiente, a tensão cairá pela metade ou mais após ter sido entrado na placa. A tensão real medida na extremidade de entrada do módulo com um multímetro ou osciloscópio é o mesmo que o valor medido pelo módulo).

Q: a tensão foi entrada para-5v, mas os dados não podem alcançar o valor mínimo de 0 (pode ser 2,5 ..), ou os dados de entrada 5v estão apenas perto do valor máximo.

UM: Afetado pela tolerância dos componentes de bordo, pode haver pequenas diferenças na tensão de entrada depois de ser condicionado pelo circuito de pré-processamento de sinal, ou a precisão do sinal em si também terá um certo impacto (entrada de exibição-5v, na verdade apenas entrada-4.99v). Neste caso, o valor mínimo de 0 pode ser alcançado introduzindo dados ligeiramente menos de-5v.

Q: o que é o pino otr para, é dados

UM: Otr é a bandeira do excesso de dados. Por exemplo, a faixa de entrada de design deste módulo é mais ou menos 5v. Se a entrada exceder + 5v ou excede-5v, este pino será ajustado alto.

Introdução de chips

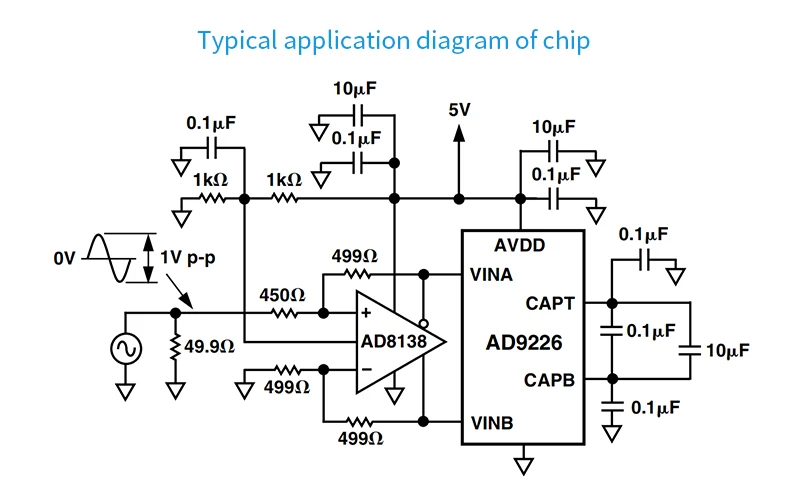

Ad9226 é um único-chip, fonte de alimentação única, precisão de 12 bits, 65msps conversor analógico-to-digital de alta velocidade produzido pela adi, que integra uma amostra-and-hold amplificador de alto desempenho sha e uma fonte de tensão de referência. Ad9226 adota a estrutura diferencial do encanamento do multi-estágio com lógica da correção do erro para assegurar dados exatos de 12 bits na taxa de amostragem de 65msps. Ao mesmo tempo, ad9226 também tem menor consumo de energia (475mw) e maior relação sinal-ruído (69db).
