Módulo Amplificador de Conversão Transimpedância Amplificação Pino de Silício Fotodetector Diodo Atual para Sinal de Tensão iv

IV-AMP1656SP lista de entrega do amplificador do transimpedance

A entrada é interface terminal: módulo físico * 1 + XH2.54-4PIN cabo * 1 + pn502 diodo fotoelétrico da placa * 1 + suporte técnico pós-venda + embalagem eletrostática do saco + espuma à prova de choque

A entrada é interface de proteção sma: módulo físico * 1 + XH2.54-4PIN cabo * 1 + cabo sma 10cm * 1 + suporte técnico pós-venda + embalagem de saco eletrostático + espuma à prova de choque

Lembrete:

(1) a interface de nosso módulo é clara e o desempenho é estável. Verifique a função nas condições experimentais correspondentes em combinação com o manual do usuário fornecido pela nossa loja.

(2) os parâmetros básicos deste módulo estão na página de detalhes, e não são fornecidos dados de engenharia e outros documentos. O comprador deve ser informado. Se houver quaisquer problemas operacionais, por favor consulte o serviço ao cliente.

(3) antes de usar o módulo, por favor leia a página de detalhes do módulo cuidadosamente para entender a fonte de alimentação e usar restrições, e evitar danificar o módulo devido a operação inadequada.

(4) todos os módulos em nossa loja são garantidos para fornecer parâmetros do módulo real, funções e imagens, e todos os módulos são entregues após a detecção.

1. Computers e Electronics – Sexo : Unissex

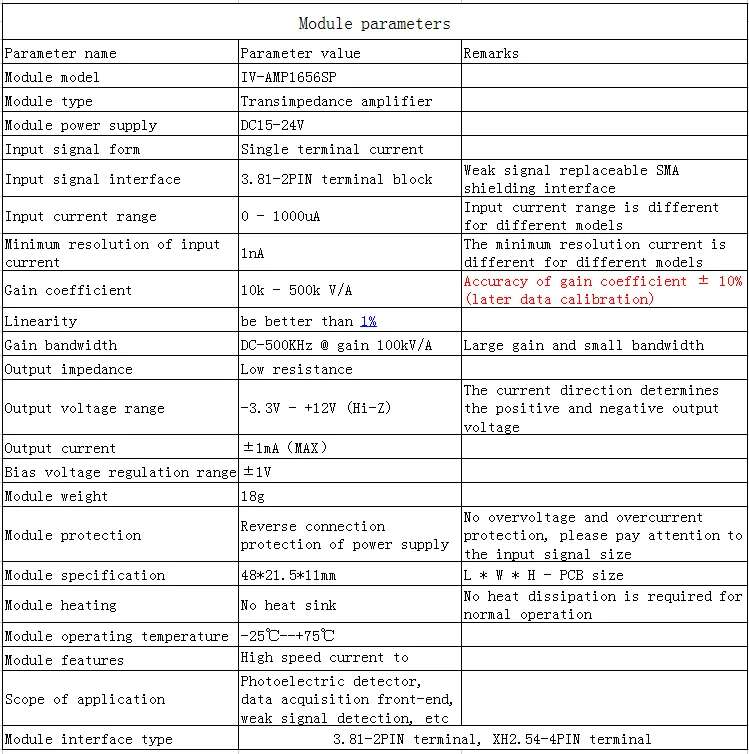

Descrição do módulo

IV-AMP1656SP é um amplificador de transimpedância da multi-especificação e da multi-largura de banda, com uma escala do coeficiente do ganho de 10k-500kv/a, uma largura de banda do sinal de 1000khz em um ganho de 100kv/a, excelente desempenho de ruído dentro da largura de banda, alta largura de banda e altas características de amplificação. A resolução atual mínima do amplificador da trans-resistência é 1na, que é compatível com e apropriado para a maioria de fotodiodos de alta velocidade e de pequena corrente pd. O mini design do amplificador é conveniente incorporar no sistema de aquisição, e o modo de fonte de alimentação da única fonte de alimentação também simplifica a fonte de alimentação. O coletor combinado pode completar a detecção de sinal fraco, conversão de luz de pulso, variando a laser, detecção fotoelétrica de alta velocidade e detecção de material fluorescente, etc.

2. Online Shopping – Aviso : do Not Eat

Precauções para o uso do módulo

(1) a fonte de alimentação do amplificador é recomendada para ser uma fonte de alimentação linear com baixa fonte de alimentação da ondinha para evitar o ruído excessivo da potência que afeta a medida.

(2) como o amplificador é um dispositivo de alta precisão de alta velocidade, o fio curto de alta qualidade é recomendado para evitar interferências desnecessárias.

(3) o sinal de entrada não pode ser sobre-alcance, entrada de sobretensão, e o módulo não tem circuito de proteção de entrada.

(4) mau contato de entrada ou fio de má qualidade pode causar atenuação do sinal ou ruído excessivo.

3. iv Módulo Amplificador de Conversão Transimpedância Amplificação – Features 09 : : 300 – 500 – 1000 Pieces Puzzle

Perguntas mais frequentes

Q: quando a fotocélula está conectada, a saída dificilmente reage após a irradiação da luz

Um pouco mais: Em primeiro lugar, confirme quanta corrente a fotocélula gera sob a intensidade da luz atual. Você pode usar um multímetro para medir a corrente dos dois pinos da fotocélula. De acordo com a fotocorrente, você pode calcular a tensão de saída. Se a corrente de entrada é muito pequena, a saída terá pouca resposta.

Q: o sinal de corrente de entrada e a tensão de saída são ruidosos

Um pouco mais: Em primeiro lugar, bom fio deve ser usado para fiação e medição. O fio de entrada não deve ser muito longo ou desprotegido, o que é fácil de introduzir o ruído externo. A linha atual de entrada deve ser tão curta e protegida quanto possível.

P: há um amplificador com maior ganho de resistência trans

Um pouco mais: Vários módulos de nossa loja estão sendo desenvolvidos em sucessão, que podem fornecer aos clientes serviços personalizados de personalização de função e personalização de tamanho. Para mais detalhes, consulte o serviço ao cliente.
