Lotdevelopment Kit M5stack Cores3 Esp32s3

Descrição

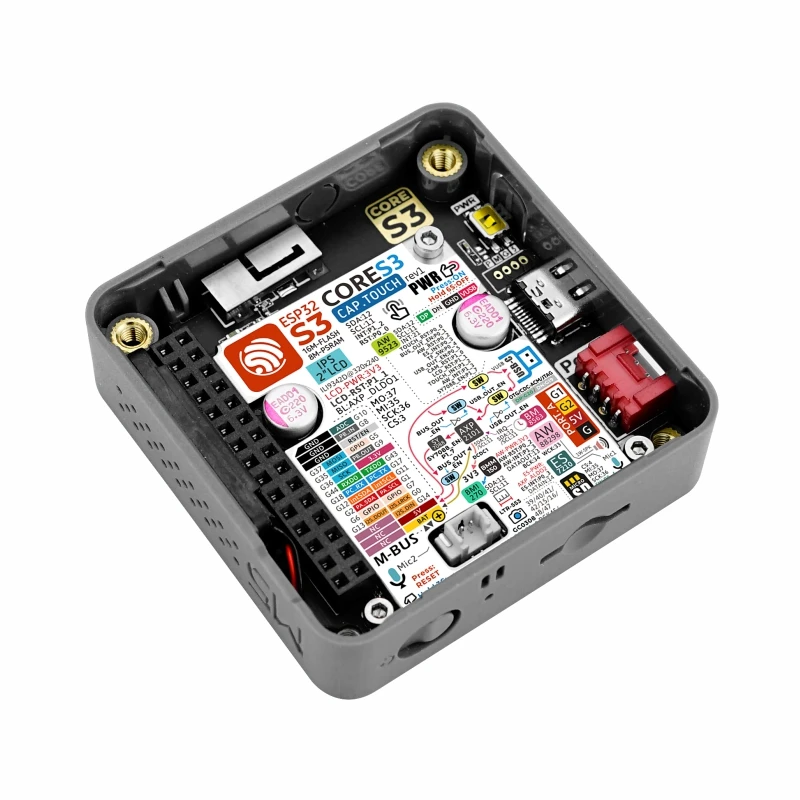

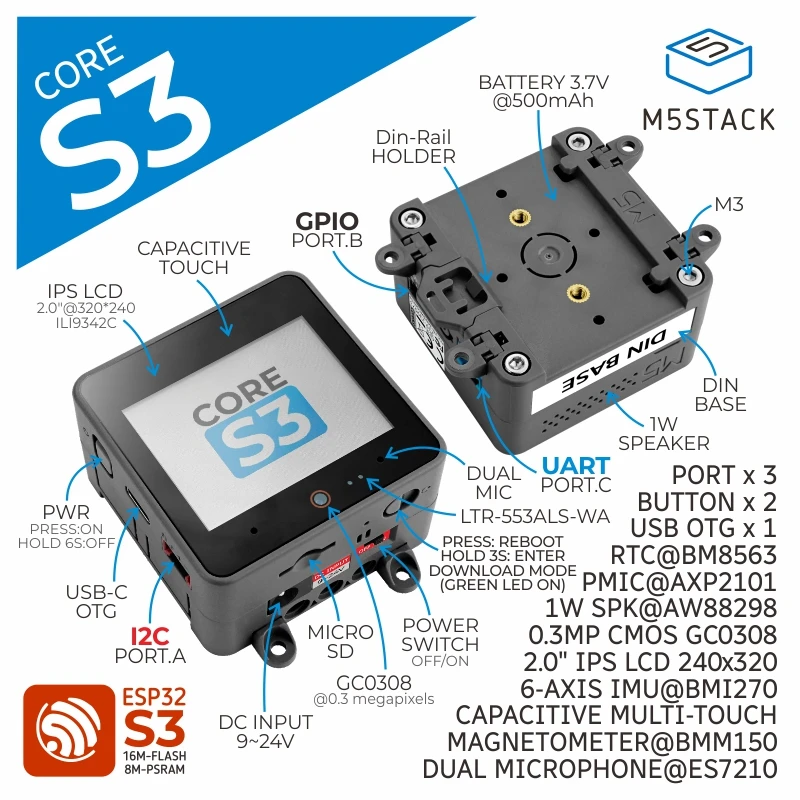

CoreS3É a terceira geração da série do jogo do desenvolvimento de M5Stack, seu mestre do núcleo adota ESP32-S3Solução, Núcleo duplo Xtensa LX7Processador, a frequência principal é 240MHz, Vem com’ WiFiFunção, e a bordo 16MFLASHE PSRAM 8M-; Pode Baixar o programaAtravés do TYPE-CInterface, suporte OTG e CDCFunções, e facilitar dispositivos USB externos e firmware piscando; A frente está equipada com um Tela capacitiva IPS touch de 2,0 polegadas, E o painel é feito de Material de vidro de alta resistência; A Câmera do pixel 30w GC0308É construído na parte inferior da tela, com Sensor proximidade LTR-553ALS-WA; A parte da fonte adota Núcleo gestão do poder AXP2101Chip e 4 vias poder fluxo controle loop, E o geral adota Baixo consumo energéticoProjeto; A bordo Sensor de atitude de 6 eixos BMI270 e magnetômetro BMM150; A bordo Cartão TF (microSD)Ranhura para cartão; BM8563 a bordo RTCChip, fornecendo tempo preciso e Despertador do temporizador de sonoFunção; Em termos de saída de som, adota alta fidelidade 16bits-I2SChip amplificador de potência AW88298, e a fuselagem tem um built-in Orador 1w; Em termos de entrada sonora, ES7210 Microplaqueta audio da descodificação + entrada dupla do microfoneÉ adotado; No lado da fuselagem, há uma Botão do poder independente e botão do reinício (RST), Circuito auto-construído do atraso, Pressione longamente o botão reset para entrar no modo download do programa-A. O conjunto CoreS3 vem com um Base DinBasePor padrão, o que é conveniente para Fixação do trilho, da parede e do parafuso do Din; Pode ser alimentado por externo DC 12V (suporte 9 ~ 24V)Ou interno 500mAh lítio bateria; DinBase reserva múltiplos ProtoLocais para os usuários DIY-A. Este produto acabado é adequado para cenários como Internet do desenvolvimento das coisas, vário desenvolvimento do projeto DIY, sistema de controlo home esperto e sistema de controlo da automatização industrial-A.

Poder sobre e fora operação:
Ligar: Clique no botão de energia esquerdo
Desligar: Pressione e segure o botão de energia esquerdo por 6 segundos
Reset: Clique no botão RST inferior

Características

• Desenvolvido com base em ESP32, suporte WiFi @ 16M Flash, 8M PSRAM

• Câmera embutida, sensor de proximidade, alto-falante, indicador de energia, RTC, amplificador I2S, microfone duplo, tela sensível ao toque do condensador, botão liga/desliga, botão de reset, giroscópio

• Slot para cartão TF

• Vidro de alta resistência

• Suporte OTG e CDC funções

• Gestão do poder AXP2101, projeto da baixa potência

• Plataformas de programação suportadas: Arduino, UIFlow

Inclui

• 1 × CoreS3

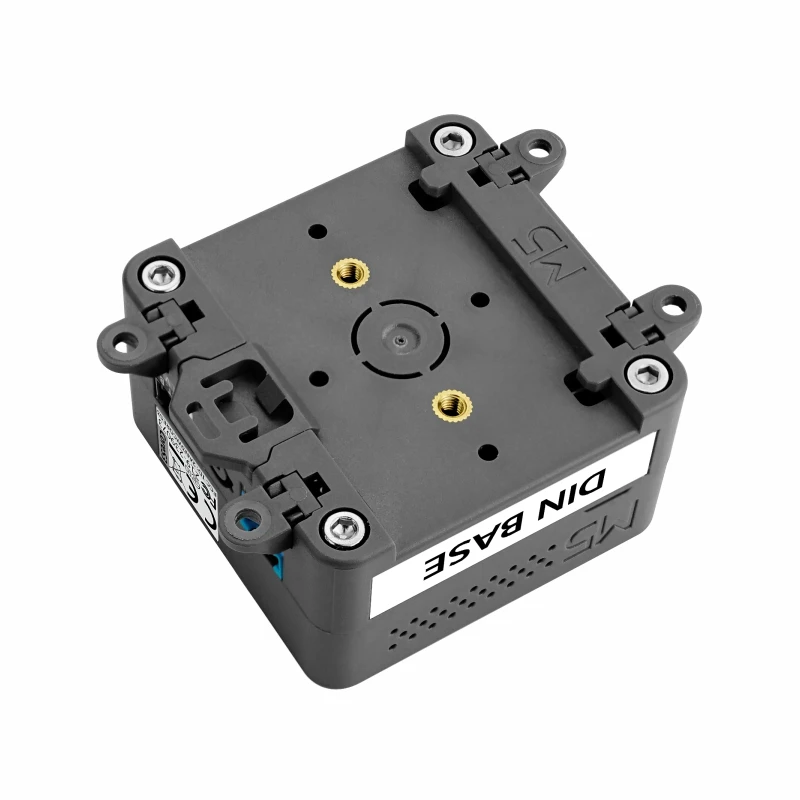

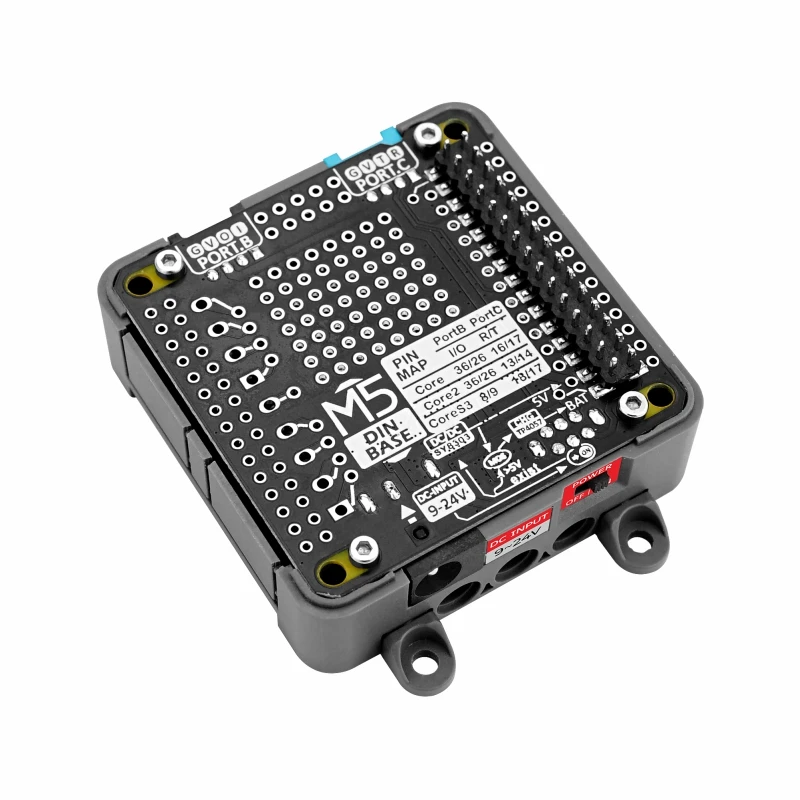

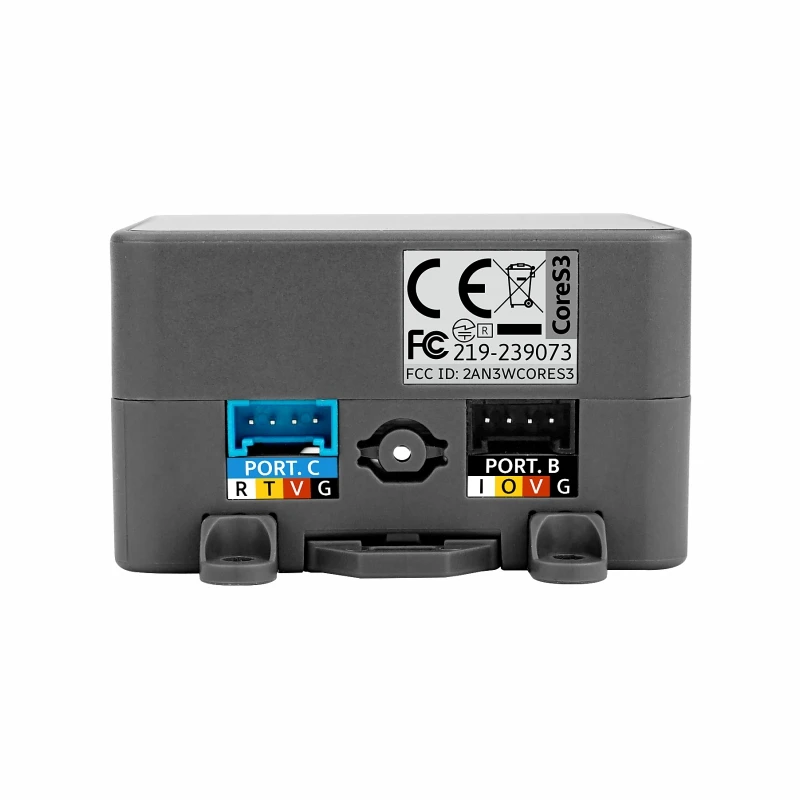

• 1 × DinBase

Aplicações

• Desenvolvimento IoT

• Vários desenvolvimento do projeto DIY

• Sistema home esperto do controle

• Sistema controle automação industrial

Especificação

Tela LCD e cartão TF

Pixel LCD: 320×240 cartões TF suportam até 16GB

Chip ESP32S3	GPIO35	GPIO37	GPIO36	GPIO3	GPIO15	AXP2101 _ DO1
ILI9342C	ISO	MOSI	SK	CS	RST	BL

Chip ESP32S3	GPIO35	GPIO37	GPIO36	GPIO4
Cartão TF	ISO	MOSI	SK	CS

Câmera

Chip ESP32S3	GPIO12	GPIO11	AW9523B _ P1_0	GPIO45	GPIO46	GPIO38
CG0308	SDA	SCL	CAM_RST	CAM_PCLK	CAM_VSYNC	CAM_HREF

CAP.TOUCH (I2C Addr: 0x58)

Chip ESP32S3	GPIO12	GPIO11	AW9523B _ P1 _ 2	AW9523B _ P0_0
FT6336U	SDA	SCL	INT	RST

Microfone e amplificador

Chip ESP32S3	GPIO12	GPIO11	AW9523B _ P1 _ 3	AW9523B _ P0_2	GPIO34	GPIO33	GPIO13
FC7210 (0x40)	SDA	SCL	AW_INT	AW_RST	I2C _ BCK	I2C _ WCK	I2C _ DATO
AW88298(0x36)	SDA	SCL

AXP poder Led

AXP2101	AXP_CHGLED
LED vermelho	VCC

RTC

Chip ESP32S3	GPIO12	GPIO11	AXP2101 _ WAKEUP
BM8563	SDA	SCL	INT

IMU (giroscópio de 3 eixos + acelerômetro de 3 eixos)

Chip ESP32S3	GPIO12	GPIO11
BMI270 e BMM150	SDA	SCL

Conexão interna I2C

Chip ESP32S3	GPIO12	GPIO11
BMI270 e BMM150	SDA	SCL
AXP2101	SDA	SCL
BM8563	SDA	SCL
C7210	SDA	SCL
AW88298	SDA	SCL

M5CoreS3 M-BUS Diagrama esquemático

Link Relacionado

Esquema
