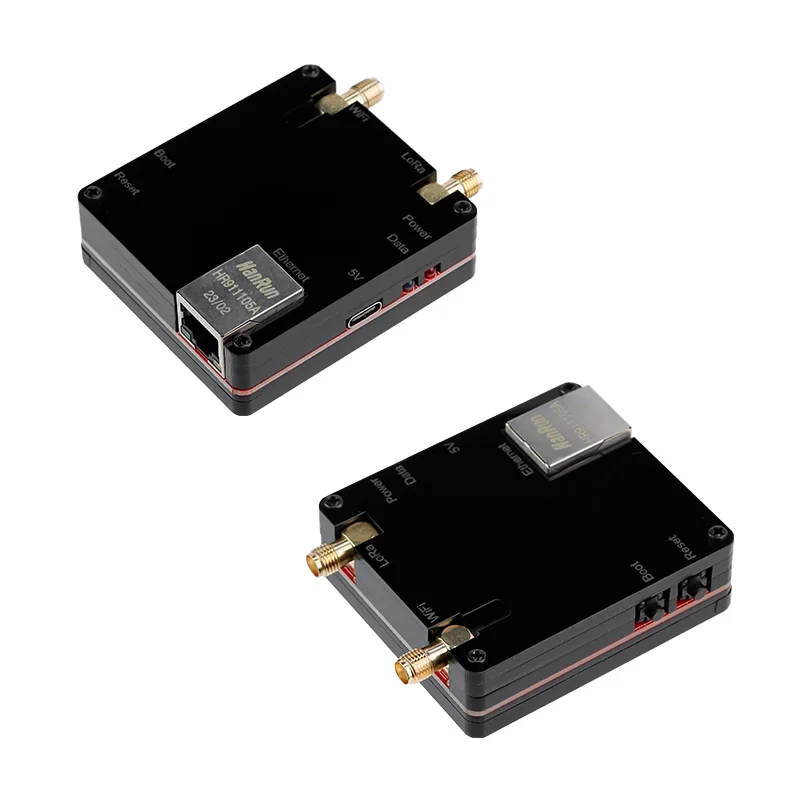

Lorawan Gateway Module Development Board 868mhz 915mhz Baseado em Esp32 1.8 Lcd1 Channel para Comunicação de Longo Alcance

A tecnologia LoRaWan é uma tecnologia nova e cada vez mais demandada que tem sido amplamente aplicada no campo da Internet das Coisas, especialmente nos setores industrial e agrícola. Este design mais recente de um gateway de canal único é a melhor escolha inicial de dispositivo para aprender e acessar redes Lorawan. Ele é projetado para fornecer conectividade à Internet para nossos produtos da série Lora.

Ele usa ESP32-WROOM-32 como o controlador principal, com Ra-01H módulo como o módulo transceptor Lora RF e tem duas versões de firmware disponíveis para diferentes bandas de frequência (868MHz e 915MHz). O próprio ESP-WROOM-32 suporta interfaces WiFi e Ethernet e pode se conectar à rede backend TTN para ativar as configurações do gateway e o monitoramento da transmissão de dados.

Ele suporta Lorawan 1.0.3 e é compatível com outros sensores Lorawan. Quando combinado com nós do sensor e o painel de controle da nuvem Things Network, ele pode formar um sistema completo de aquisição do sensor Lorawan.

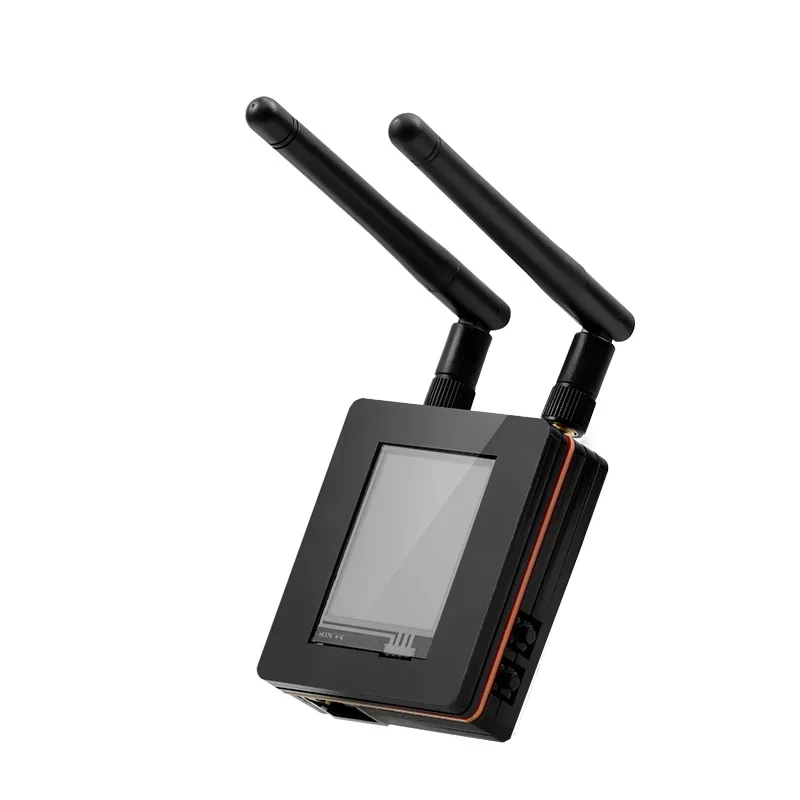

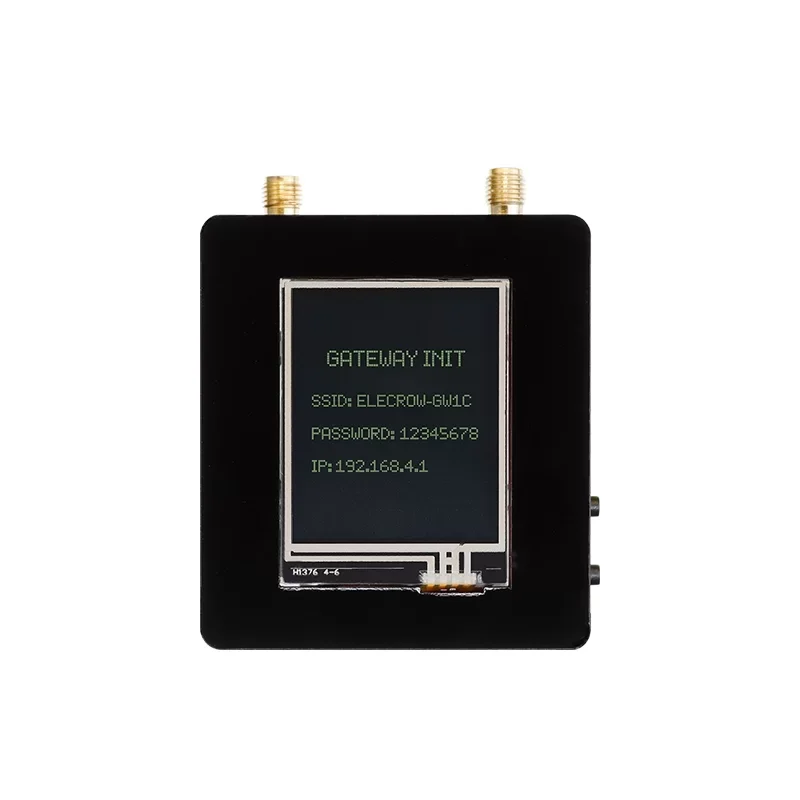

Além disso, equipamos com uma tela sensível ao toque resistiva de 1,8 polegadas com uma resolução de 128×160, que usa uma interface SPI. Com esta tela sensível ao toque, é mais conveniente observar o status da transmissão de dados do gateway, verificar os dados IP obtidos pelo gateway, etc. Este módulo é alimentado e programado através de uma interface Tipo C, e também possui luzes indicadoras vermelhas e azuis mostrando seu status de funcionamento e transmissão de dados. Equipado com a antena 2.5Dbi, ele pode atingir uma distância de comunicação de até 1,5 km em ambientes desobstruídos e livres de interferências. Mesmo em áreas urbanas, a distância mais distante pode chegar a 0,7 km. Substituir a antena por um ganho maior pode alcançar distâncias de comunicação ainda maiores. Este dispositivo vem com uma concha acrílica que não só tem um design pequeno e requintado, mas também serve como uma capa protetora.

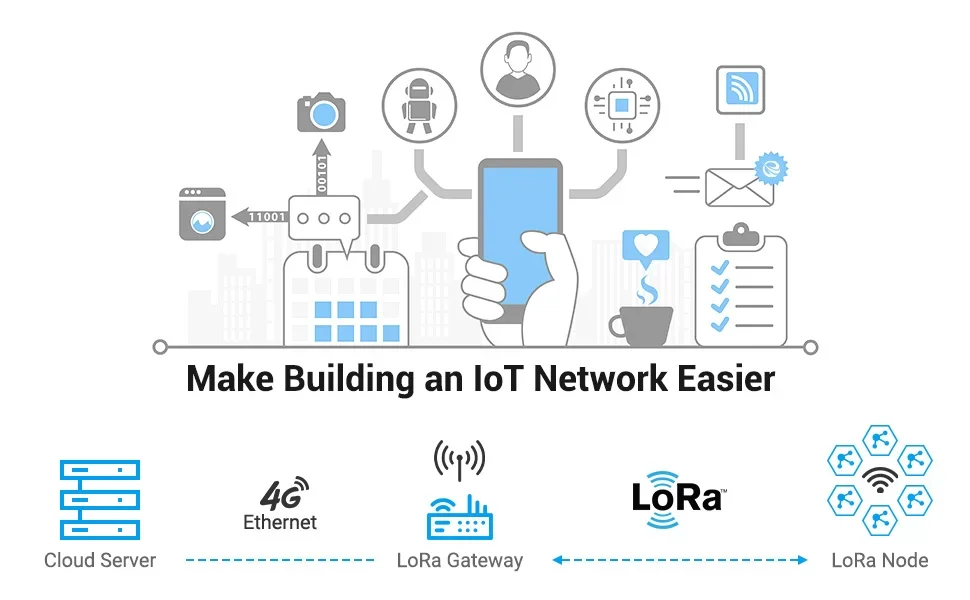

Módulo Gateway LoRaWanPode ser usado com módulos de nó LoRa, placas de desenvolvimento LoRa e outros dispositivos para construir uma rede LoRa WAN IoT, fornecendo uma solução de comunicação confiável para aplicações em casas inteligentes, indústria e controle agrícola, entre outros.

1. Computers e Electronics – Características : Led Lighting

2. Online Shopping – Utilização : Iluminação Comercial

3. Lorawan Gateway Module Development Board 868mhz 915mhz – tipo de Item : Lâmpadas de Parede

Característica

• Usa ESP32 WROOM 32 como o controlador principal, com um microprocessador dual-core LX6 de 32 bits da Xtensa, proporcionando melhor desempenho.

• Integra o módulo RA-01H suporta banda de frequência: 803MHz – 930MHz.

• Onboard 128*160 SPI-TFT-LCD, chip de driver ST7735S de 1,8 polegadas

• Não só suporta conexão de rede WIFI ESP32, mas também tem uma interface RJ45 10/100Mbps que permite conexão Ethernet

• Compatível com Arduino e Micropython, tornando mais fácil para os desenvolvedores criar aplicativos personalizados e funcionalidade

• Concha protetora acrílica requintada e design pequeno e portátil, facilitando o transporte e o uso

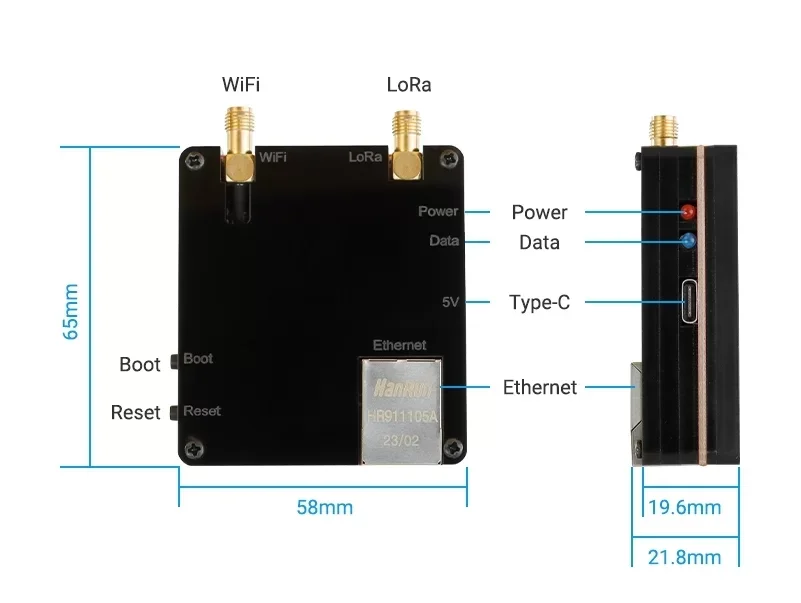

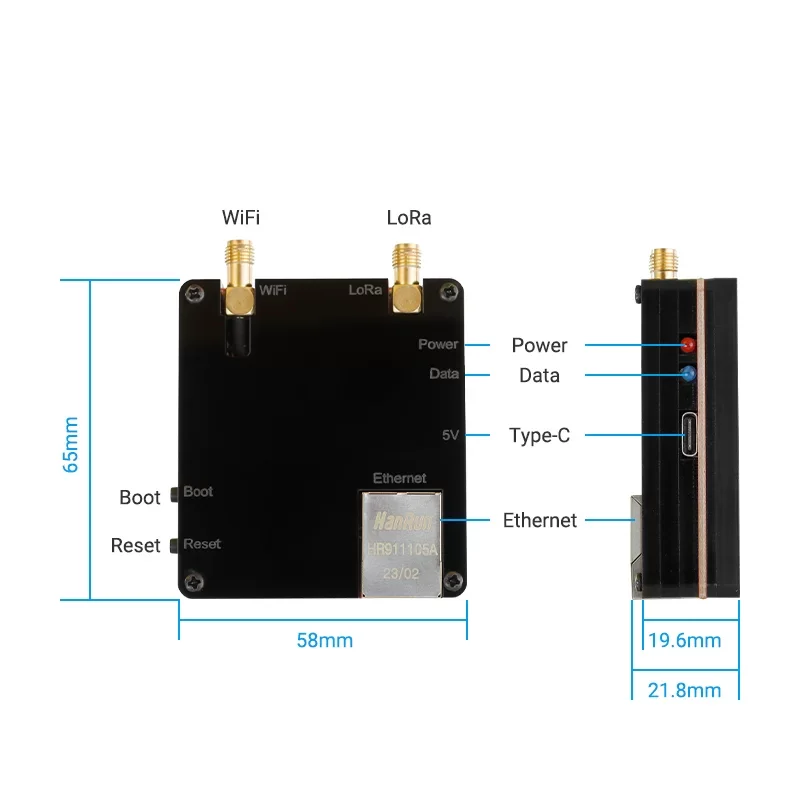

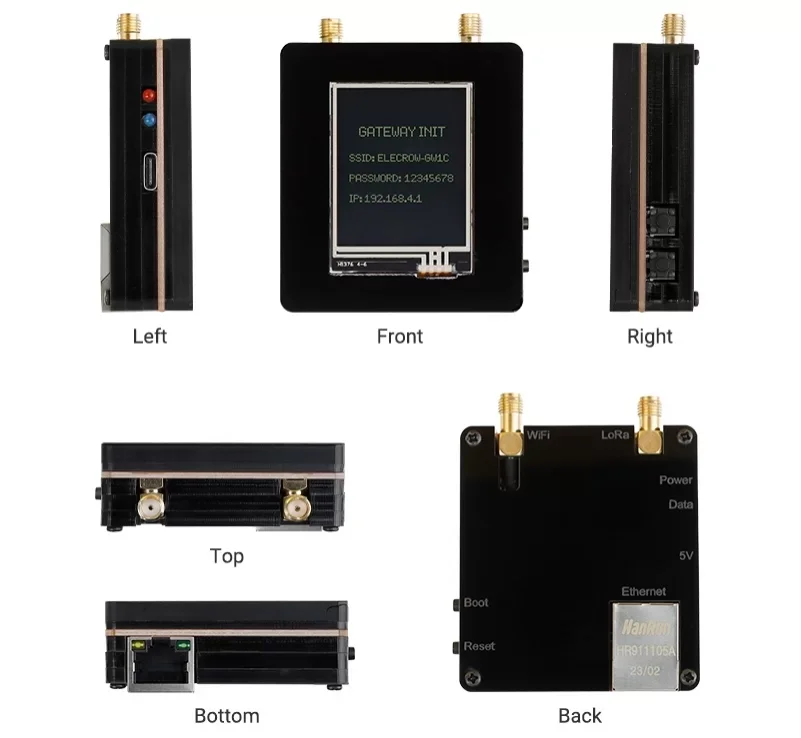

Nome	Definição
RAP	Luz indicadora vermelha do poder, sempre sobre quando poder sobre, fora quando sem energia
DADOS	Luz indicadora de dados azul, piscando quando os dados estão sendo enviados e recebidos e desligada por padrão
RESET	Botão de reinicialização. Pressione este botão para reiniciar o sistema.
BOOT	Botão Download, mantenha pressionado o botão Boot, e pressione o RESET Botão para iniciar o modo download do firmware. Usuários podem baixar firmware Através da interface USB
USB-C	USB-C interface, que é usada como fonte de alimentação do gateway Módulo e interface de comunicação entre o PC e o ESP32
WI-FI	ESP32 2.4G WIFI antena SMA interface
LORA	868MHZ/915MHZ LORA antena SMA interface
Ethernet	Interface Ethernet RJ45 100Mbps

Definição do porto do IO

GPIO0	BOOT	GPIO1	TXD0	GPIO2	RXD0
GPIO3	RXD0	GPIO4	LCD_DC	GPIO5	DADOS
GPIO6	NC	GPIO7	NC	GPIO8	NC
GPIO9	NC	GPIO10	NC	GPIO11	NC
GPIO12	RA_RST	GPIO13	RA _ DIO1	GPIO14	RA_NSS
GPIO15	XP_CS	GPIO16	LCD_BLK	GPIO17	RMII_CLK
GPIO18	ETH_MDIO	GPIO19	RMII _ TXD0	GPIO20	NC
GPIO21	RMII_TX_PT	GPIO22	RMII _ TXD1	GPIO23	ETH_MDC
GPIO24	NC	GPIO25	RMII _ RXD0	GPIO26	RMII _ RXD1
GPIO27	RMII_CRS_DV	GPIO28	NC	GPIO29	NC
GPIO30	NC	GPIO31	NC	GPIO32	MOSI
GPIO33	SK	GPIO34	RA_BUSY	GPIO35	ISO
GPIO36	NC	GPIO37	NC	GPIO38	C
GPIO39	CANETA

Especificação

Chip do processador principal	ESP32 WROOM32 com microprocessador LX6 dual-core de 32 bits da Xtensa @ 240MHz
Módulo transceptor LoRa RF	RA-01H
RA-01H Suporta frequência banda	803MHz-930MHz
Método do RA-01H Support modulação	FSK ? GFSK ? MSK ? LoRa
Canal	Canal único
Apoie o protocolo Lorawan	Apoio Lorawan 1.0.3
Antena WiFi	Antena WiFi SMA 2.4G
Distância Comunicação	Estado de obstrução: até 1 km Estado desobstruído: até 1,8 quilômetros
Ambiente do desenvolvimento	Arduíno/Micropython
Interface e função	Interface 1x USB-C, 1x Interface Ethernet, Botão do carregador 1x, 1x Botão Reset, 2x luzes indicadoras.
Trabalhando entrada tensão	USB DC-5V
Temperatura operacional	-10 ° C ~ 65 ° C
Dimensões	65 milímetros (L)x58mm(W)

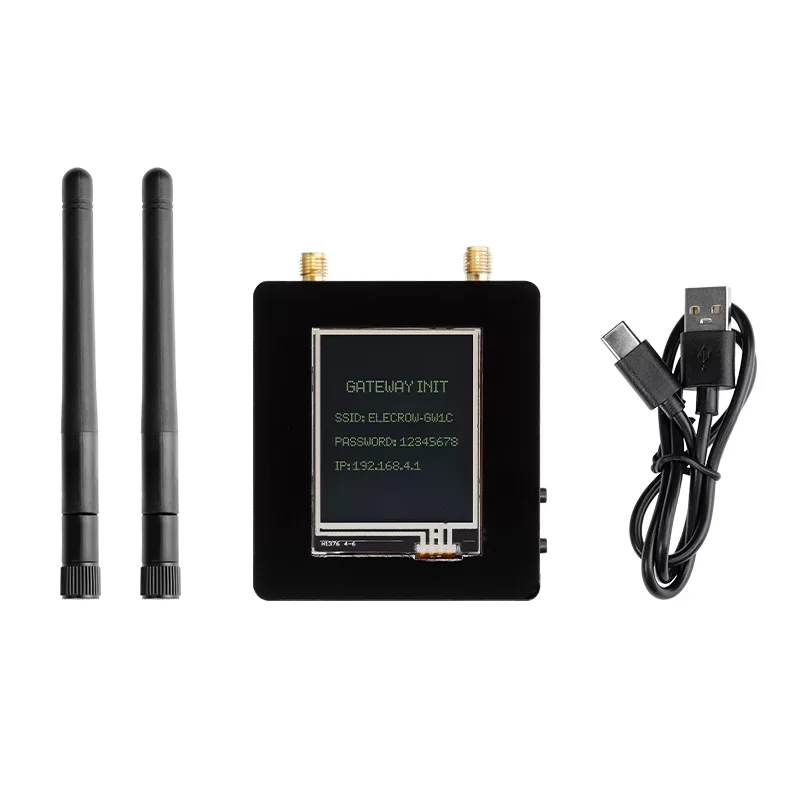

Lista do pacote

• 1xMódulo Gateway LoRaWan

• 1x Antena LoRa (868Mhz/915Mhz)

• 1x antena WiFi

• 1x cabo USB
