Isolado Pode Expansão Hat Dual Rs485 Raspberry pi Multi Circuitos de Proteção a Bordo Rs485
Original price was: R$ 152,56.R$ 137,28Current price is: R$ 137,28.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Componentes Para Computadores
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Tipo de Placa Demo | Braço |
| Nome da Marca | Waveshare |
| Origem | CN (origem) |

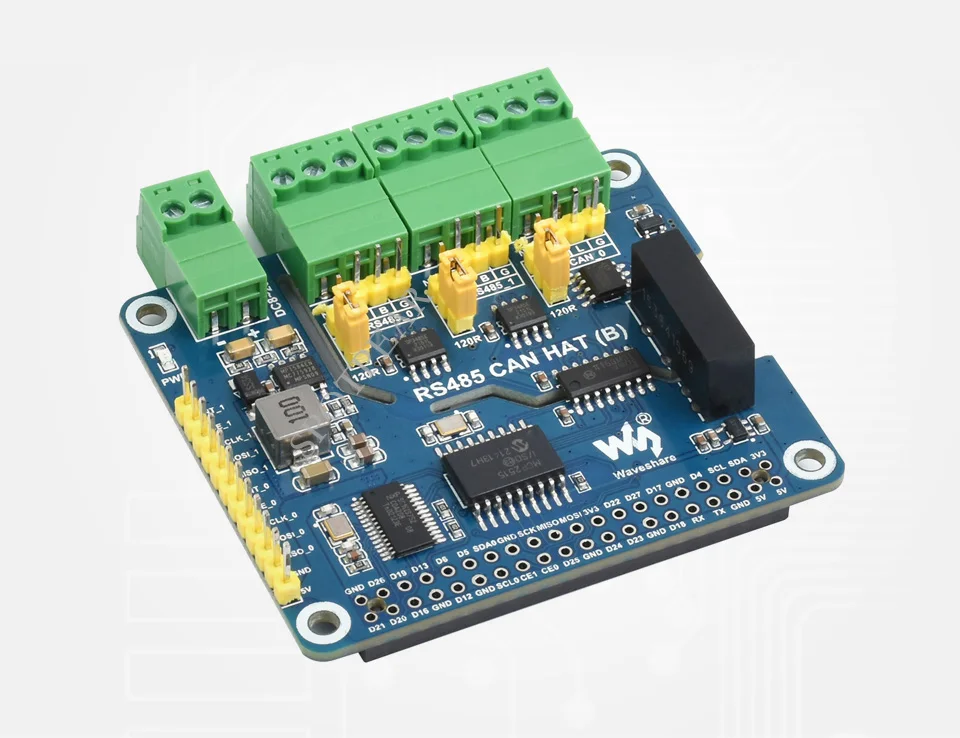

1. Isolado Pode Expansão Hat Dual Rs485 Raspberry
Nota: NãoIncluirRaspberry PiPor favor,Compre sozinho.
Características
-
Baseado no design de interface Raspberry Pi 40PIN GPIO, adequado para motherboards série Raspberry Pi
-
1 PODE, usando o controlador MCP2515, com PODE transceptor, pode realizar SPI para PODE
-
Equipado com dois canais de RS485, usando SC16IS752 e SP3485 esquema de combinação de chip duplo, pode realizar SPI para RS485
-
Circuito de conversão de energia a bordo, suporte 8 ~ 28V fonte de alimentação de tensão ampla, pode fornecer energia para Raspberry Pi ao mesmo tempo
-
Isolamento integrado a bordo do poder, que pode fornecer a tensão estável do isolamento, e nenhuma fonte de alimentação adicional é exigida na extremidade do isolamento
-
Isolamento digital integrado a bordo para isolamento de sinal, alta confiabilidade, forte anti-interferência e baixo consumo de energia
-
TVS a bordo (tubo de supressão de tensão transitória), que pode efetivamente suprimir a tensão de pico e a tensão de pico transitória no circuito, proteção contra raios e antiestática
-
Fusíveis reajustáveis a bordo e diodos de proteção garantem uma saída estável de corrente e tensão, evitam sobrecorrente e sobretensão e melhoram a resistência ao choque
-
Resistor de terminação 120O a bordo, ativado pelas configurações do tampão do jumper
-
Existem dois métodos de fiação de terminais a bordo e cabeçalhos de pinos, tornando a fiação mais conveniente
-
Ligar interface de controle SPI para fácil acesso a outros controladores para controle
Especificações
-
Expansão interface: 2 RS485 + 1 CAN
-
Comunicação interface: SPI
-
PODE Controlador: MCP2515
-
PODE transceptor: SIT65HVD230DR ou SN65HVD23D
-
Taxa de comunicação CAN: 1Mbps
-
Serial porta expansão chip: SC16IS752
-
Transceptor RS485: SP3485
-
Taxa de comunicação RS485: 300 ~ 921600 bps
-
Modo de alimentação: terminal de alimentação externa ou Raspberry Pi
-
Faixa de alimentação externa: DC 8 ~ 28V
-
Tensão de funcionamento: 3.3V
-
Tamanho do produto: 65 × 56.5mm
2. Toys e Sports
A função principal
3. Beauty e Health

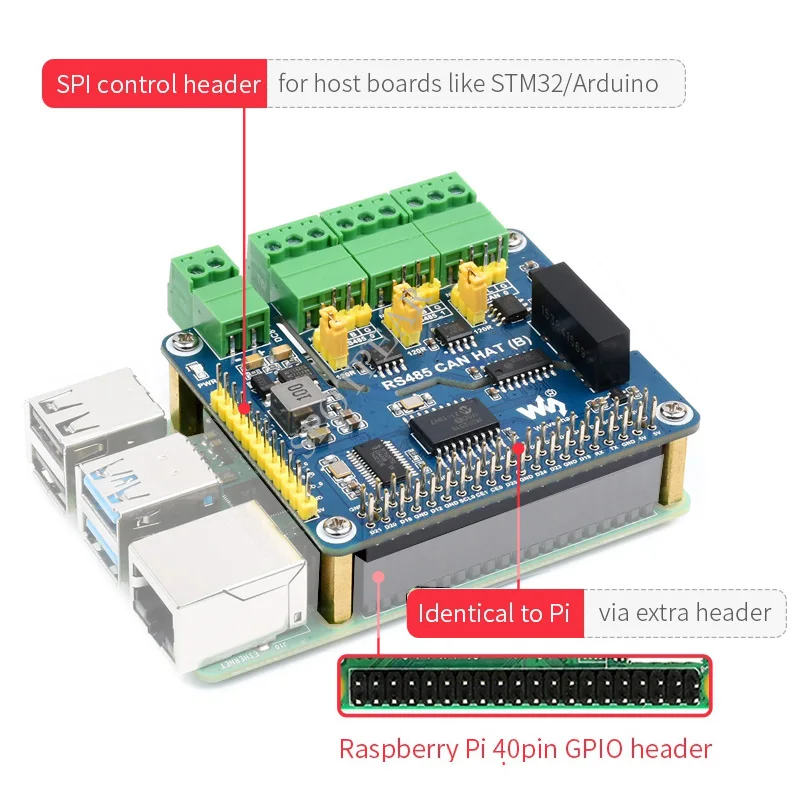

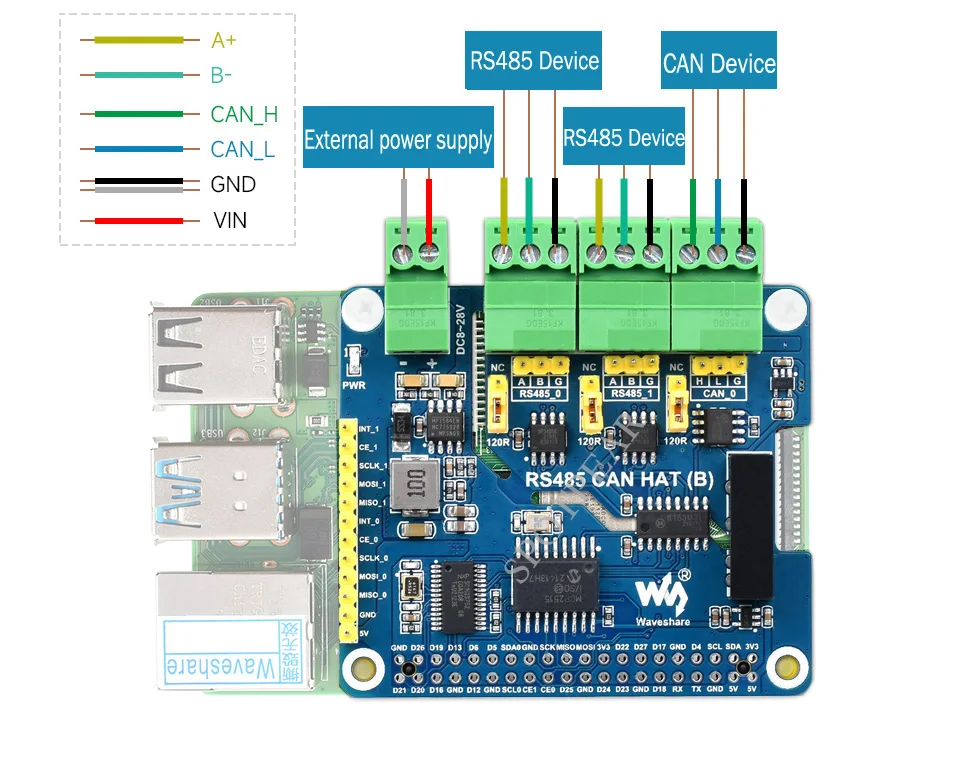

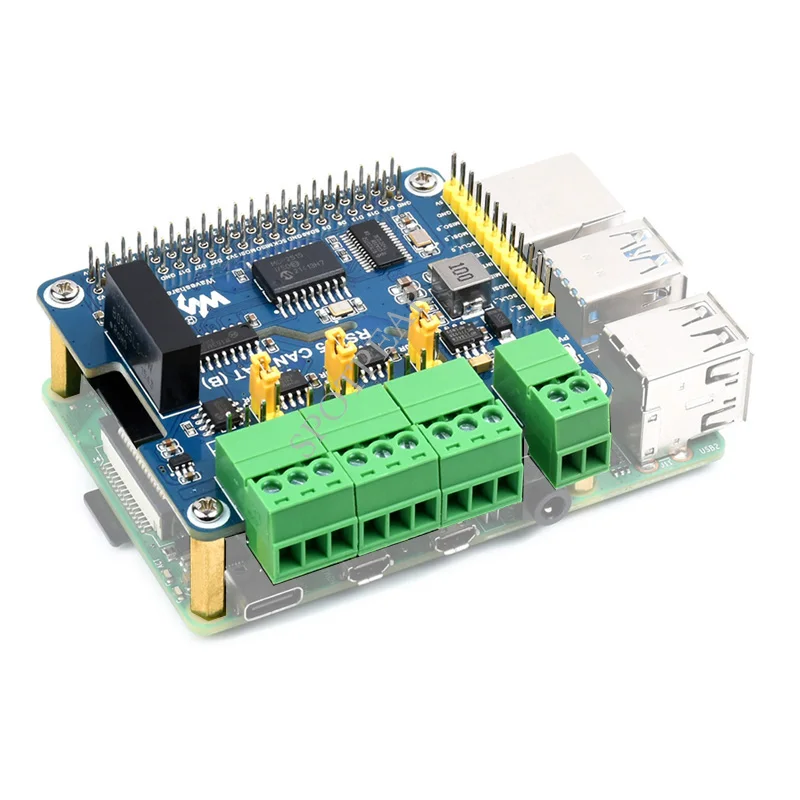

Conexão com Raspberry Pi
Padrão Raspberry Pi 40PIN GPIO Cabeçalho, Adequado Para Raspberry Pi Series Boards
4. Phones e Accessories

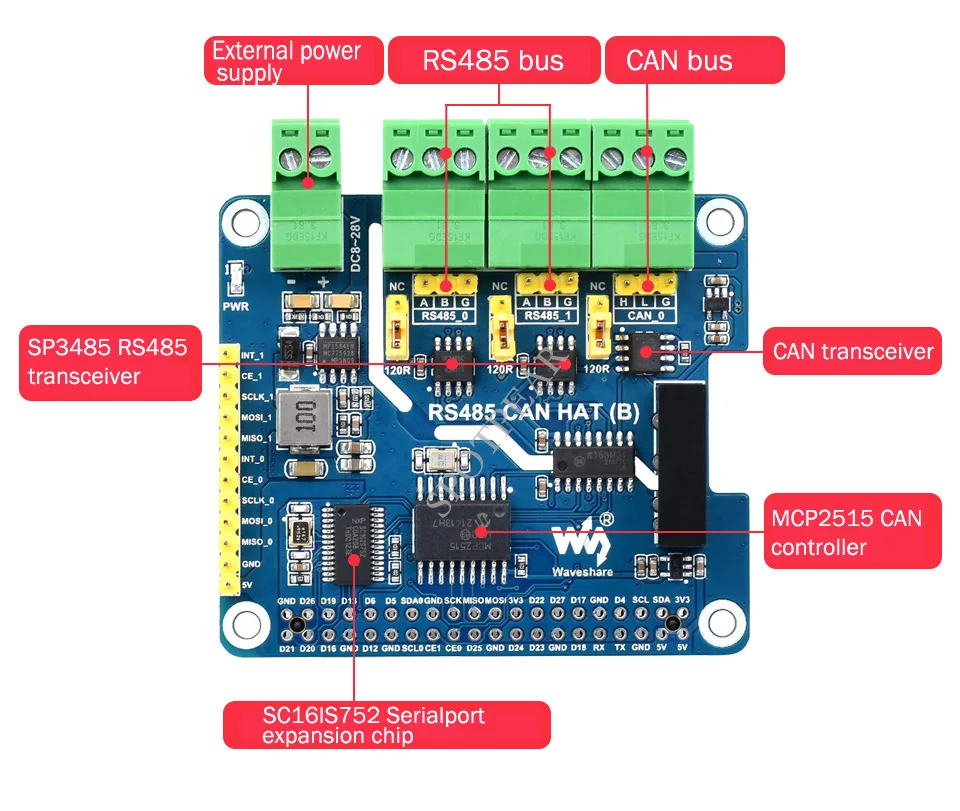

1-way PODE e 2-way RS485
CAN função: usando o controlador MCP2515, com transceptor CAN
Função RS485: adotar SC16IS752 e SP3485 dual-chip combinação esquema
5. pi Multi Circuitos de Proteção a Bordo Rs485

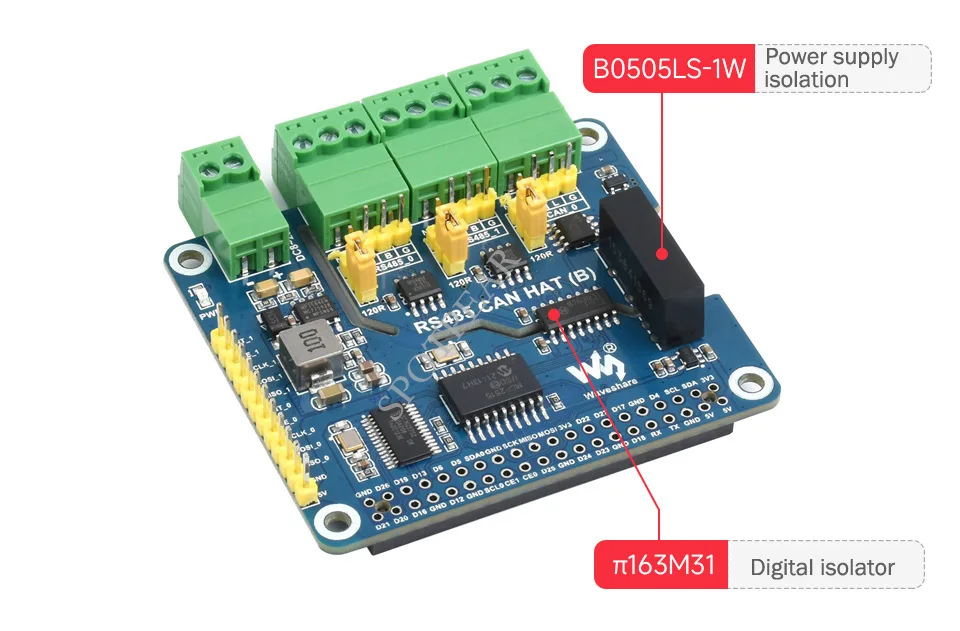

Isolamento industrial
Isolamento integrado a bordo do poder, que pode fornecer a tensão estável do isolamento, e nenhuma fonte de alimentação adicional é exigida na extremidade do isolamento
Isolamento digital integrado a bordo para isolamento de sinal, alta confiabilidade, forte anti-interferência e baixo consumo de energia
6. Weddings e Events

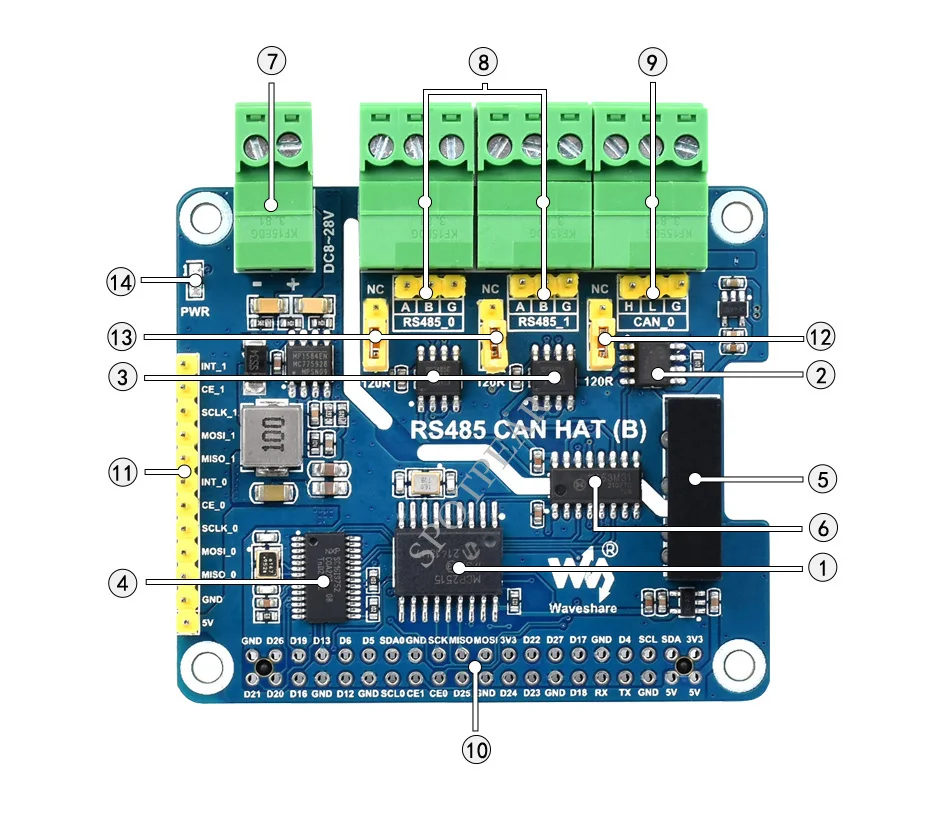

O que há a bordo
7. Home e Garden
Chip
-
MCP2515
Chip controlador CAN
-
SIT65HVD230DR ou SN65HVD23D
Chip transceptor CAN
-
SP3485
Chip transceptor RS485
-
SC16IS752
Chip expansão porta serial
-
?163M31
Chip isolador digital
-
B0505LS-1W
Módulo do isolamento do poder
Outros
-
Interface alimentação
DC 8 ~ 28V Powers Raspberry Pi e placas de expansão
-
Interface barramento RS485
Acesso do cabeçalho do terminal/pino
-
PODE a relação do barramento
Acesso do cabeçalho do terminal/pino
-
Interface GPIO Raspberry Pi
-
Interface do controle SPI
Fácil acesso a outros microcontroladores como STM32/Arduino
-
Resistor terminador CAN
A seleção do salto do defeito é 120O
-
Resistor terminação RS485
A seleção do salto do defeito é 120O
-
Indicador energia
.
.
.

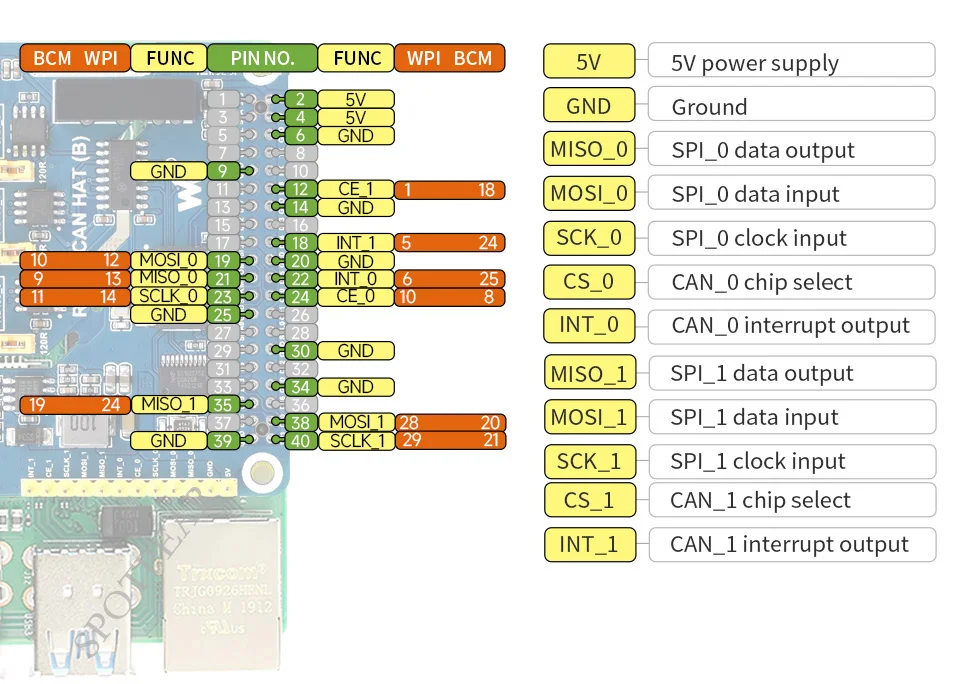

Definição Interface
8. Computers e Electronics

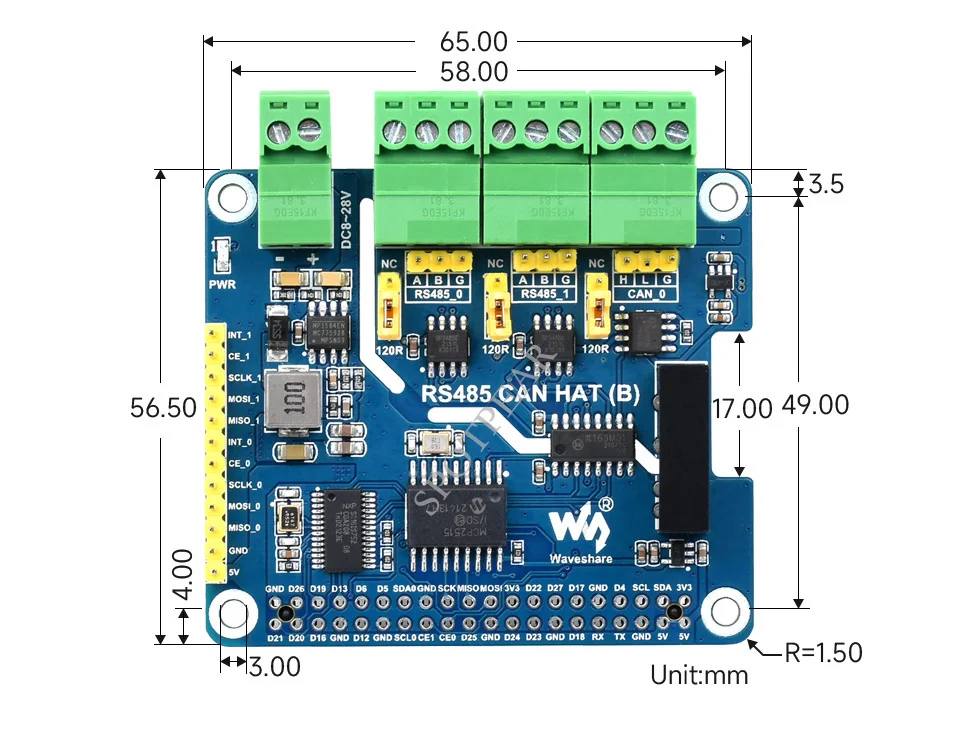

Dimensões do esboço
9. Online Shopping
-

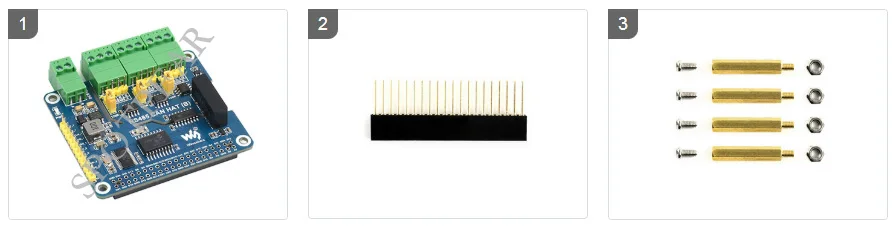

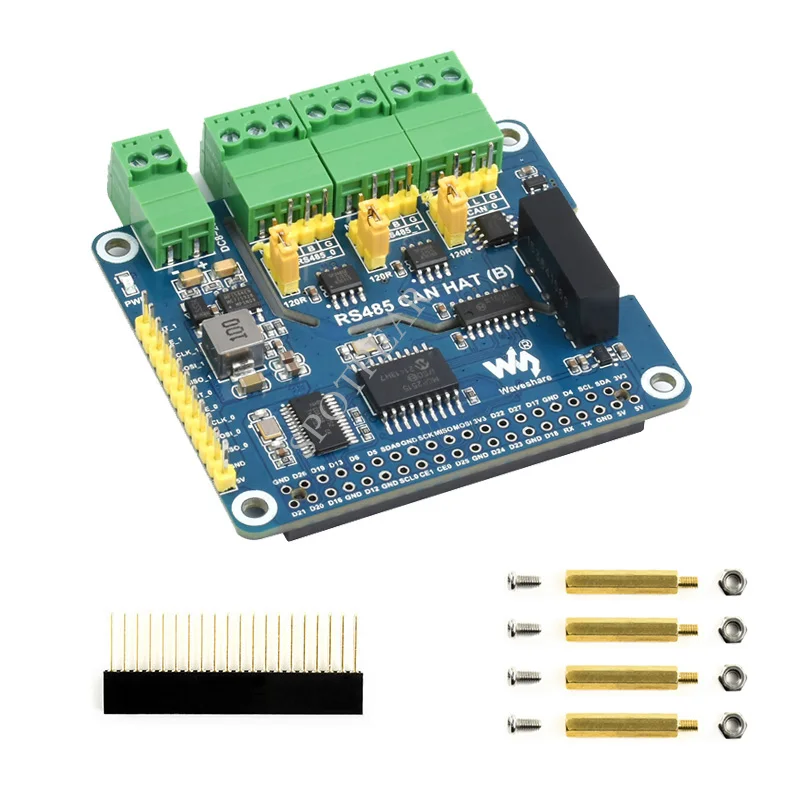

RS485 PODE CHAPÉ (B) x1
-
2 × 20PIN x1
-
Pacote parafuso x1
10. Isolado Pode Expansão Hat Dual Rs485 Raspberry
