Industrial Grade CAN/CAN FD Bus Data Analyzer, USB para CAN FD Adapter, CAN/CAN FD Bus Communication Interface Card, CAN/CAN FD Protocol Data Analyzer
Industrial Grade CAN FD Bus Adapter
Suporta comunicação de dados CAN FD e CAN2.0A/B de alta velocidade
Características Num relance
O USB-CAN-FD É um adaptador USB de alto desempenho para CAN FD, placa de interface de comunicação CAN/CAN-FD bus e analisador de dados de protocolo CAN/CAN-FD. A bordo dual independente CAN FD interfaces com isolamento elétrico e vários circuitos de proteção. Suporta o sistema Windows XP/7/8/10/11, vem com drivers, software CAN FD Tools relacionado, exemplos de desenvolvimento secundário e tutoriais.
Ele pode ser conectado ao PC ou host de controle industrial através de uma porta USB para realizar o controle do transceptor, análise de dados, coleta e monitoramento da rede de barramento CAN/CAN FD. É compacto em tamanho e fácil de usar, que pode ser usado para aprender e depurar o barramento CAN/CAN FD, bem como para desenvolvimento secundário e integração em várias comunicações industriais de energia, e aplicações inteligentes do controle que exigem a comunicação do barramento CAN/CAN FD.
Especificações
|
TIPO DE PRODUTO
|
Classe industrial: USB para CAN FD interface conversor, CAN/CAN FD barramento interface cartão de comunicação, CAN/CAN FD protocolo dados analisador
|
|
USB
|
Tensão operacional
|
5V (alimentado diretamente pela porta USB sem fonte de alimentação externa)
|
|
Conector
|
USB-B
|
|
INTERFACE CAN/CAN FD
|
CAN/CAN canal FD
|
Canal duplo: CAN1 e CAN2 (independente e totalmente isolado, tensão isolada: 3000V DC)
|
|
Conector
|
PODE barramento o terminal do parafuso (passo OPEN6 5.08mm)
|
|
Resistor terminal
|
Cada canal CAN/CAN FD tem dois resistores terminais 120O incorporados, que podem ser permitidos pelo interruptor
|
|
Taxa Baud
|
100Kbps ~ 5Mbps (configurável via software)
|
|
Apoio do protocolo
|
CAN2.0A, CAN2.0B, e ISO 11898-1 PODEM o protocolo V.1.0 do FD
|
|
Transferir velocidade
|
A velocidade de recepção e envio de cada canal CAN/CAN FD pode atingir 20000 frames/s e 5000 frames/s
|
|
Transmitir buffer
|
1500 quadros que recebem o amortecedor e 64 quadros que enviam o amortecedor pelo canal (retransmitem automaticamente quando a transmissão falha)
|
|

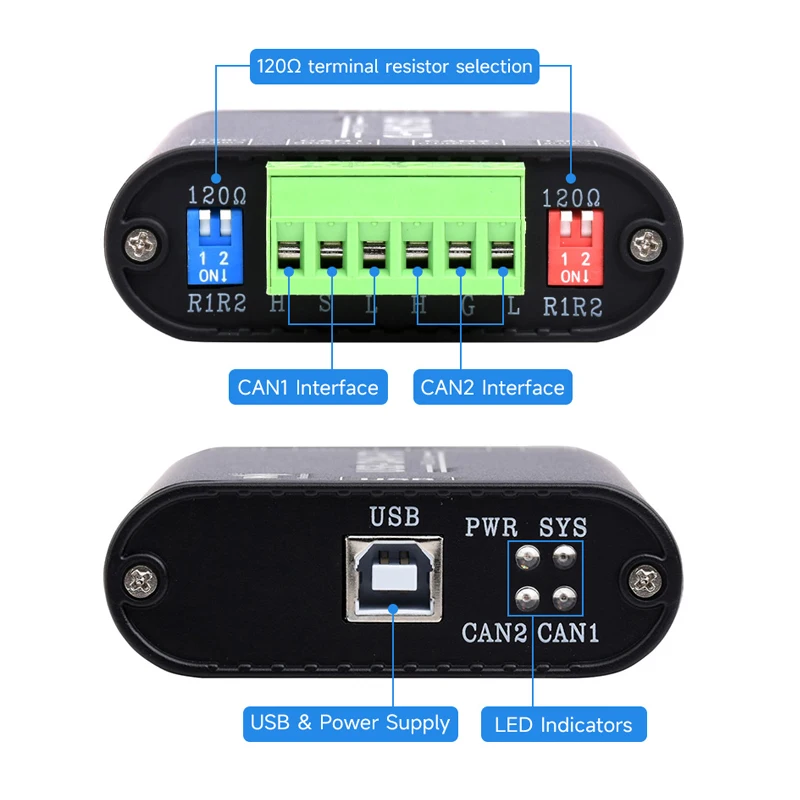

INDICADORES
|
RAP
|
Indicador do poder
|
|
SYS
|
Indicador de status do sistema, normalmente desligado; continua quando há um erro de barramento
|
|
CAN1
|
Indicador do canal CAN1 (piscando ao enviar e receber dados)
|
|
CAN2
|
Indicador do canal CAN2 (piscando ao enviar e receber dados)
|
|
APOIO A SISTEMAS
|
Janelas
|
Windows XP/7/8/10/11 (32/64 bits); Não suporta o sistema Linux agora, e os drivers relacionados estão em desenvolvimento.
|
|
Temperatura operacional
|
-40~85?
|
|
MATERIAL DE CASO
|
A liga de alumínio case + 3D chama-retardador isolando folhas em ambos os lados (este projeto pode fornecer a melhor proteção contra a descarga da ponta do metal, igualmente melhora a segurança do produto, e estende a vida útil)
|
|

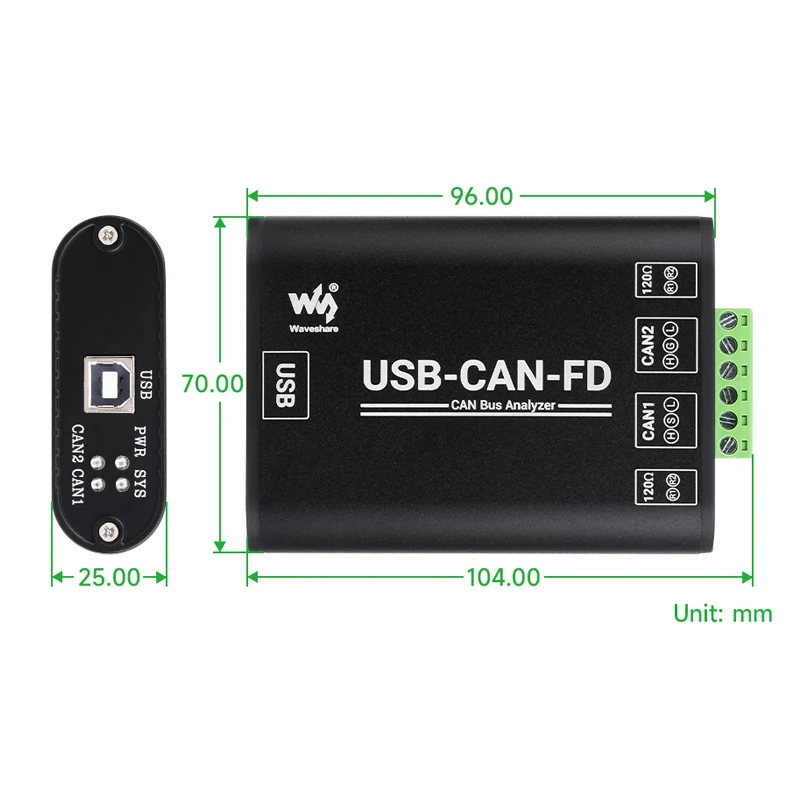

DIMENSÕES
|
104 × 70 × 25 milímetros
|

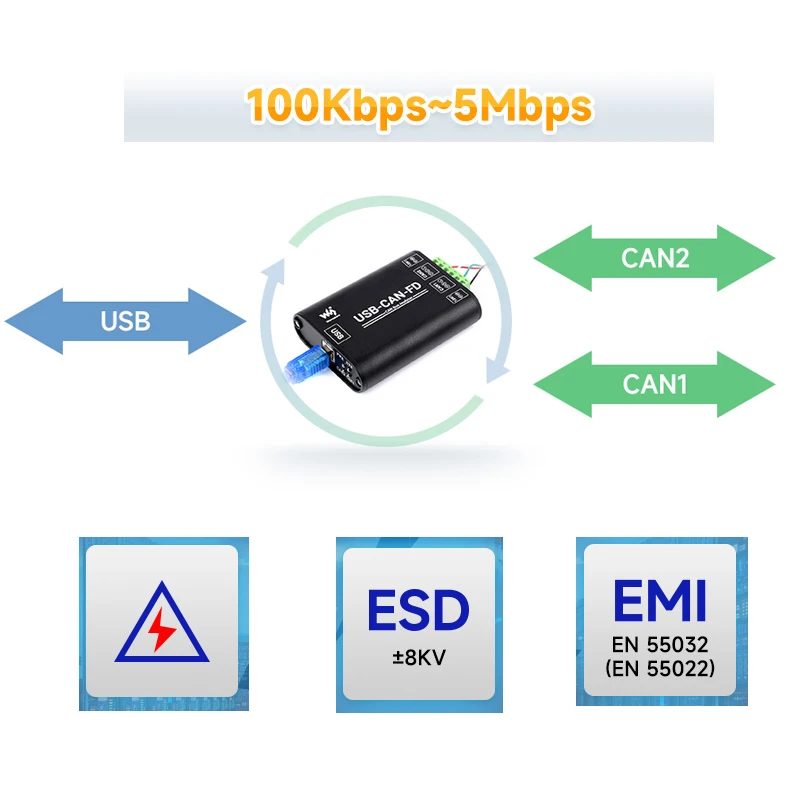

Suporta conversão protocolo
Entre USB e CAN/CAN FD Bus
A relação USB2.0 de alta velocidade a bordo e as relações 2-Ch CAN/CAN FD do barramento, apoiam a transmissão bidirecional, podem trabalhar independentemente sem interferência um com o outro
Taxa Baud programável, detecção automática
CAN Baud Rate é configurável na faixa de 100Kbps ~ 5Mbps
Suporta cálculo de taxa de transmissão, detecção automática e configuração através da ferramenta de configuração
Suporta decodificação e análise para
Múltiplos protocolos CAN
Suporta CAN 2.0A, CAN 2.0B, ISO11898-1 e CAN FD Protocolo Especificação V.1.0, Suporta Quadros Padrão e Estendidos
Suporta Multi Desenvolvimento Ambientes
Fornece exemplos para projetos de desenvolvimento secundário em várias plataformas de desenvolvimento mainstream: C #, VC, Delphi, Qt, LabVIEW, Python/Python-Can
Solução Hardware de Alto Desempenho
Adota o controlador original do microchip e o núcleo de 32 bits do MIPS M4K®, até a frequência 80MHz. Elevado desempenho, estável e seguro
Com isolamento elétrico e múltiplo
Circuitos Proteção
Adota isoladores de sinal de alta velocidade, DC-DC isolamento de energia dupla, USB, CAN1 e CAN2 três terminais isolamento completo, maior segurança de comunicação e estabilidade
Um PC com vários dispositivos
Suporta um PC para executar vários analisadores CAN FD ao mesmo tempo sem interferir uns com os outros, até 128 dispositivos após o teste. É adequado para monitorar várias redes CAN ao mesmo tempo com um dispositivo de monitoramento ou para comparação e verificação de dados e assim por diante.

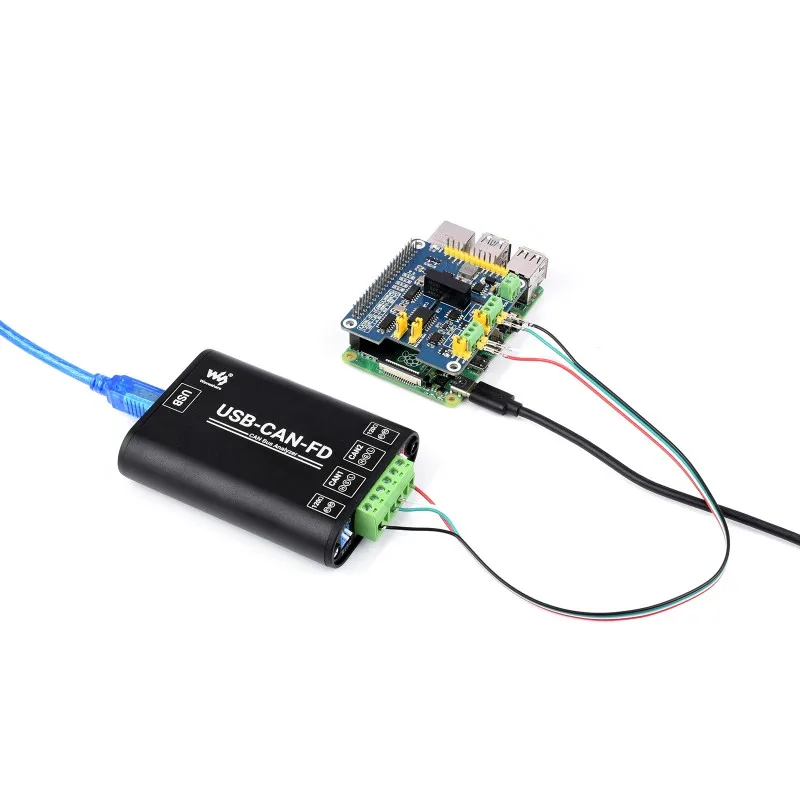

Exemplo Aplicação
* Apenas para referência, o Raspberry Pi 4B e 2-CH CAN FD HAT não estão incluídos.
Recursos e Serviços
Wiki:
