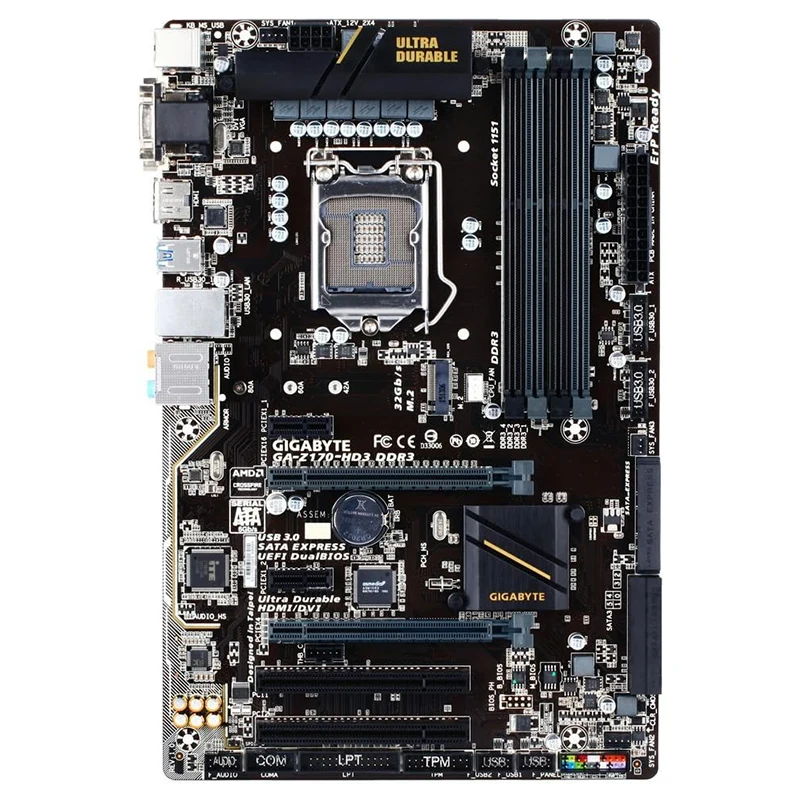

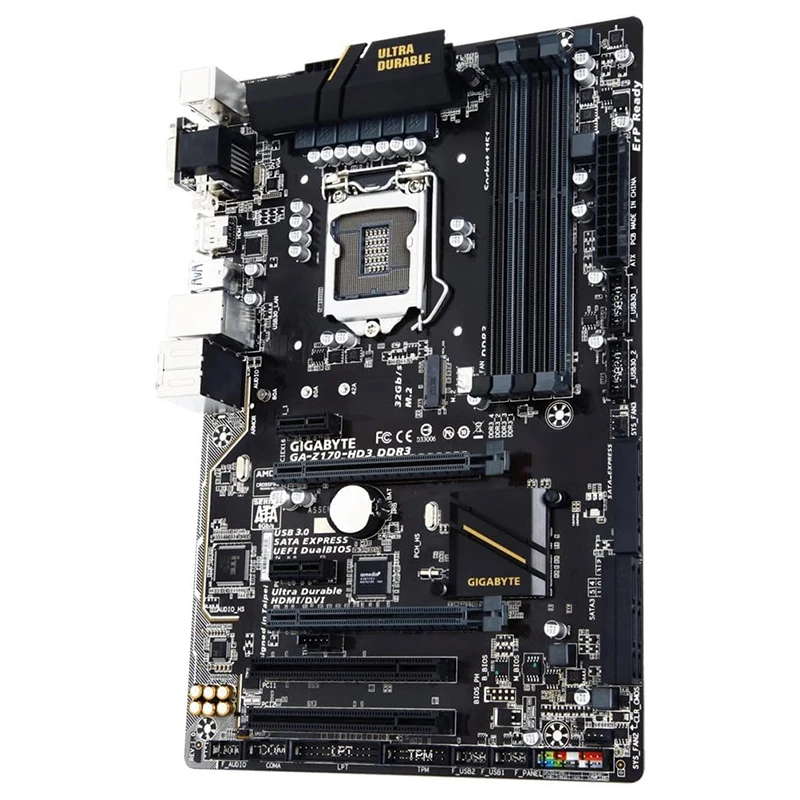

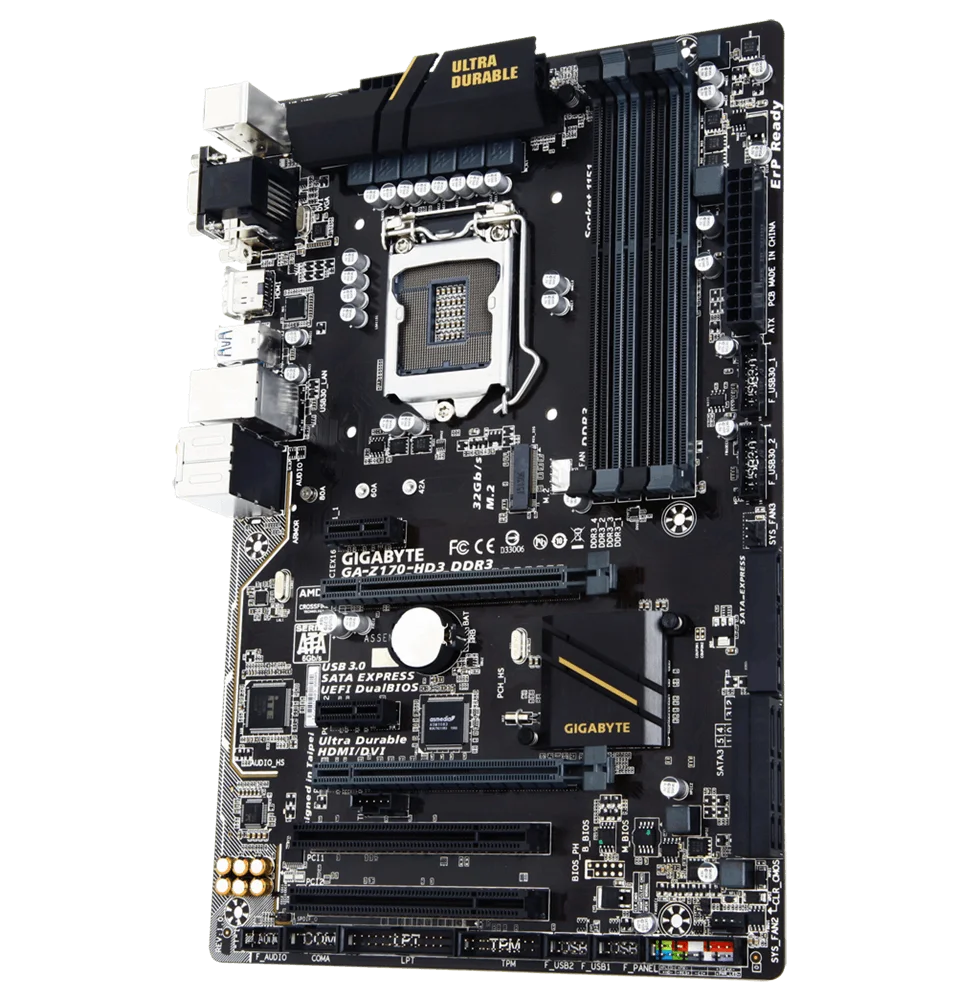

Gigabyte-placa-mãe Ga-z170-hd3 Ddr3 Tem Slots Ddr3 Ddr3l Suporta 6ª e 7ª Geração Processador Intel Core

Unidade Central Processing (CPU)
Suporta processadores de 7ª/6ª geração do soquete LGA1151: Intel® Core™Processador i7/Intel® Core™Processador i5/Intel® Core™Processador i3/Processador Intel® Pentium®/Dispositivo de processamento Intel® Celeron®
* Suporte para 7ª geração Intel® Core™Processadores Por favor atualize o BIOS mais recente.
A memória cache L3 depende da CPU
(Para a lista detalhada do apoio, refira por favor “a lista do apoio do CPU”)
Chipset
Chipset Intel® Z170 Express
Memória
4 slots DDR3 DIMM, até 64 GB
* Devido à limitação do sistema operacional Windows de 32 bits, se mais de 4 GB de memória estiverem instalados, a capacidade de memória real exibida será menor que a capacidade de memória instalada real.
Suporta a tecnologia Dual Channel Memory
Suporta DDR3 3200) (OC/3100) (OC/3000) (OC/2933) (OC/2800) (OC/2666) (OC/2400 (OC) / 2133 (OC) / 2000 (OC) / 1866 (OC) / 1600/1333 MHz
Suporta DDR3L 1866 (OC) / 1600/1333 MHz
Suporta memória ECC UDIMM 1Rx8 / 2Rx8 (operação de modo não ECC)
Suporta memória não-ECC UDIMM 1Rx8 / 2Rx8
Suporta memória Extreme Profile (XMP) memória
Função do indicador
Processador embutido com suporte a display Intel® HD Graphics:
1 soquete D-Sub, suporta resoluções de até 1920×1200 @ 60Hz
1 DVI-D socket, suporta resoluções de até 1920×1200 @ 60Hz
* Este soquete DVI-D não suporta a função de D-Sub.
1 tomada HDMI, suporta resoluções de até 4096×2160 @ 24Hz
* Suporta HDMI versão 1.4.
Suporta até três telas simultaneamente
Suporta memória de exibição compartilhada máxima até 1024 MB
Efeitos sonoros
Chip incorporado de Realtek® ALC887
Suporta áudio alta definição
Suporte 2/4 / 5.1 / 7.1 canais
Saída do apoio S / PDIF
Rede
Chip LAN incorporado Realtek® GbE (10/100/1000 Mbit)
Slot expansão
1 slot PCI Express x16, suportando padrão operacional x16 (PCIEX16)
* Para o máximo desempenho da placa gráfica, certifique-se de instalá-la no slot PCIEX16 ao instalar uma placa gráfica.
1 slot PCI Express x16, suportando especificação de operação x4 (PCIEX4)
2 slots PCI Express x1
(Todos os slots PCI Express suportam PCI Express 3.0)
2 slots PCI
Tecnologia do indicador múltiplo
Suporta AMD CrossFire de 2 vias™Tecnologia
Interface do dispositivo do armazenamento
Construído em chipset:
1 M.2 Soquete 3 (suporta Soquete 3, chave M, tipo 2242/2260/2280 SATA e SSD PCIe x4 / x2 / x1)
3 soquetes SATA Express
6 soquetes SATA 6 Gb/s
Suporta funções RAID 0, RAID 1, RAID 5 e RAID 10
* Para a combinação de soquetes M.2 / SATA Express / SATA, consulte o capítulo &1-7 soquetes e jumpers&.
USB
Construído em chipset:
8 portas USB 3.0 / 2.0 (4 na lista traseira, 4 têm de unir-se da tomada de USB na placa mãe via um cabo)
6 portas USB 2.0 / 1.1 (2 na lista traseira, 4 têm de unir-se da tomada de USB na placa mãe via um cabo)
Soquete interno
1 tomada elétrica principal ATX de 24 pinos
1 x tomada de alimentação 8 pinos ATX 12V
1 M.2 Soquete 3
3 soquetes SATA Express
6 soquetes SATA 6 Gb/s
1 CPU fã header
3 cabeçalhos do fã do sistema
1 soquete do painel do controle dianteiro
1 conector áudio frontal
1 soquete saída S / PDIF
2 cabeçalhos USB 3.0 / 2.0
2 cabeçalhos USB 2.0 / 1.1
1 segurança criptografia módulo (TPM) soquete
1 Trovão™Expansão filha soquete do cartão
1 cabeçalho porta serial
1 x cabeçalho porta paralela
1 pino claro dos dados do CMOS

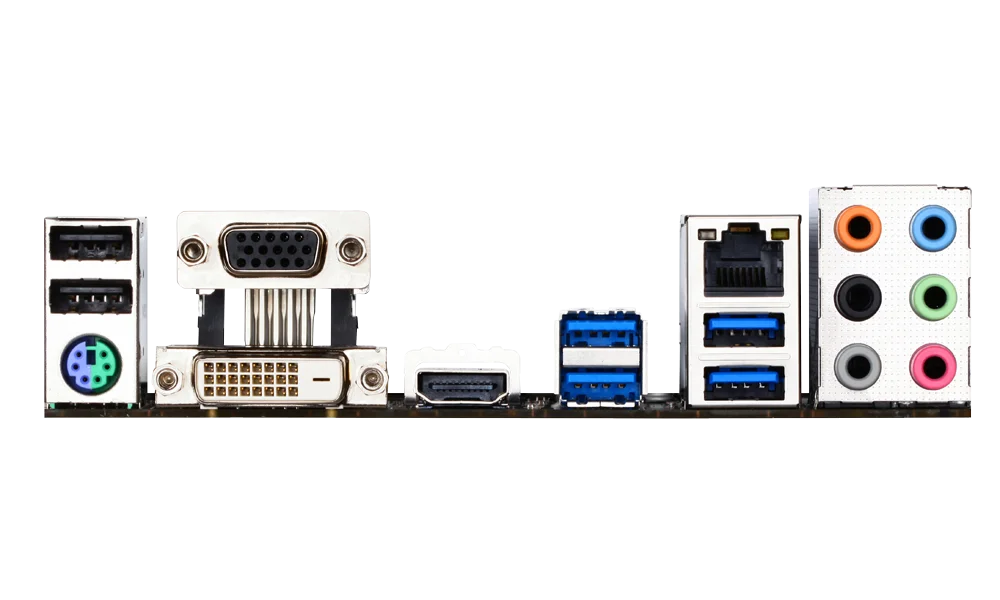

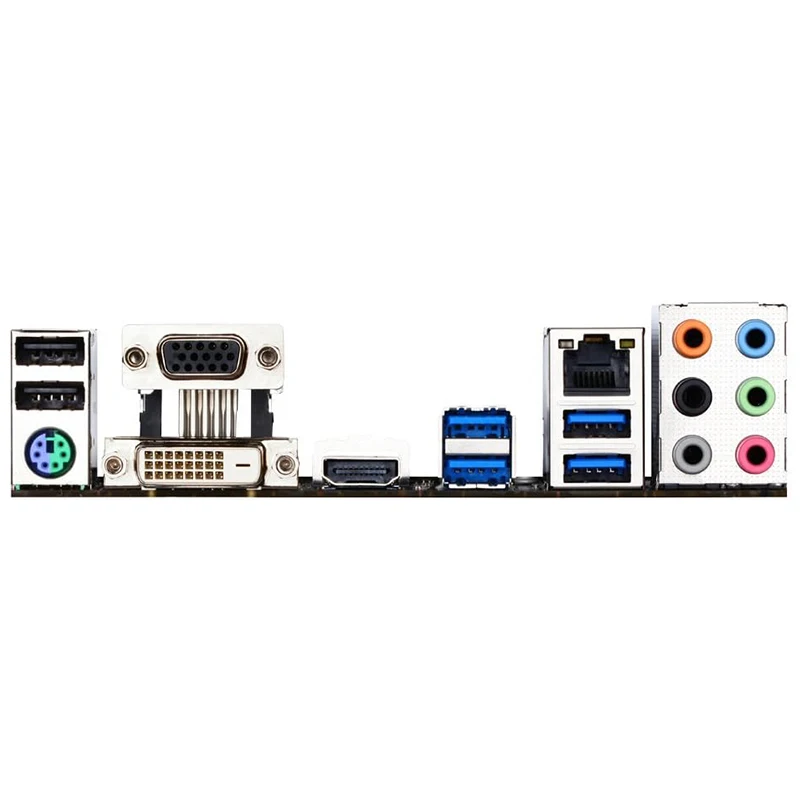

Painel traseiro unidade conexão soquete
1 PS / 2 teclado/mouse soquete
1 soquete D-Sub
Soquete 1 DVI-D
1 tomada HDMI
4 portas USB 3.0 / 2.0
2 portas USB 2.0 / 1.1
1 ° porto
6 conectores de fonte áudio (saída central e subwoofer, saída do altifalante traseiro, saída lateral do altifalante, entrada audio, saída audio, microfone)
Controlador E/S
Controlador de E/S iTE® integrado
Monitoramento do hardware
Detecção tensão do sistema
Detecção CPU/temperatura do sistema
Detecção CPU/velocidade do ventilador do sistema
Aviso CPU/sistema sobre temperatura
CPU/Fã do Sistema Falha Aviso
Controle inteligente do ventilador CPU/sistema
* Se a função de controle do ventilador inteligente é suportada dependerá dos diferentes ventiladores de resfriamento.
BIOS
Flash 2×64 Mbit
Usando um AMI UEFI BIOS autorizado
Suporta DualBIOS™
PnP 1.0a, DMI 2,7, WfM 2,0, BIOS 2,7 do SM, ACPI 5,0
Programa de complemento
Centro do APP do apoio
* Os programas suportados pelo APP Center variam de acordo com as diferentes placas-mãe; as funções suportadas por cada programa também variam dependendo das especificações da placa-mãe.
OSD 3D
@ BIOS
AutoVerde
Estação Nuvem
EasyTune
RAID fácil
Bota rápida
TimeLock inteligente
Teclado inteligente
Backup inteligente
Visualizador Informações do Sistema
Bloqueador USB
Suporte Q-Flash
Interruptor esperto do apoio
Suporte Xpress Instale
Software livre
Norton® Internet Security (versão OEM)
Tecnologia Intel® Smart Response
CFosSpeed
Sistema
Suporta Windows® 10 64 bits (7ª geração do processador Intel®)
Suporta Windows® 10 64 bits/Windows® 8.1 64 bits/Windows® 7 32 bits/64 bits (6ª geração de processadores Intel®)
* Para instalar o Windows 7, faça o download/instale o &Windows USB Installation Tool& no site da GIGABYTE.
Especificações PCB
Tamanho ATX; 30,5 cm x 19,9 cm
