Fysetc Grande Dipper Placa Duet Mini Mais wi fi Atualização Placa de Controle da Impressora 3d para Voron Blv Máquina Cnc Peças e acessórios em 3D

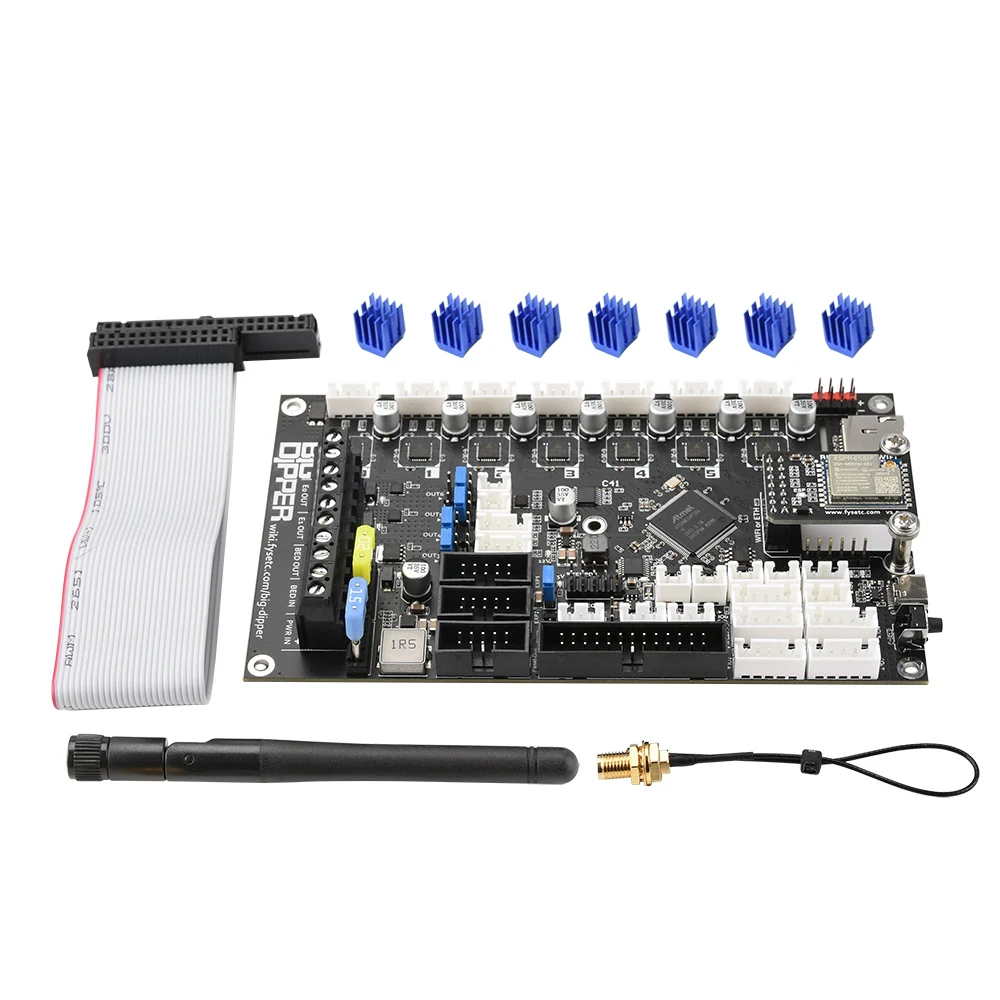

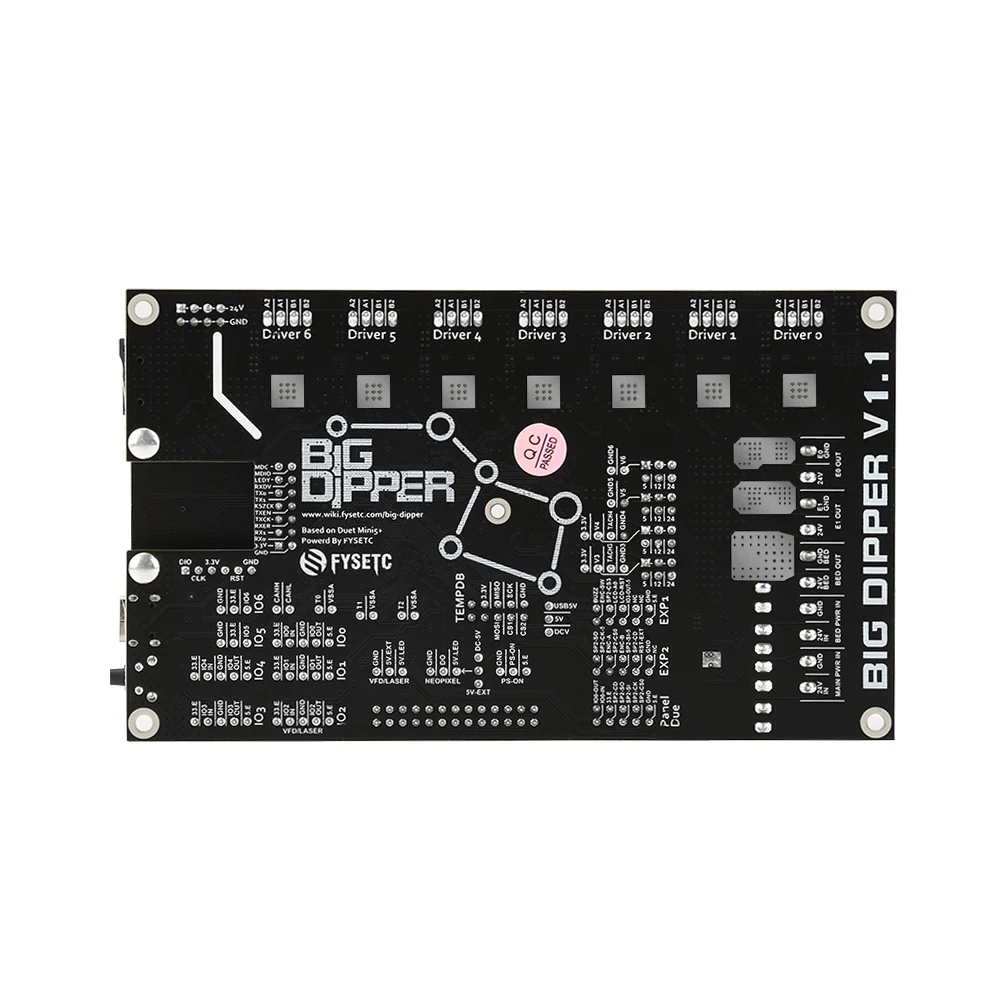

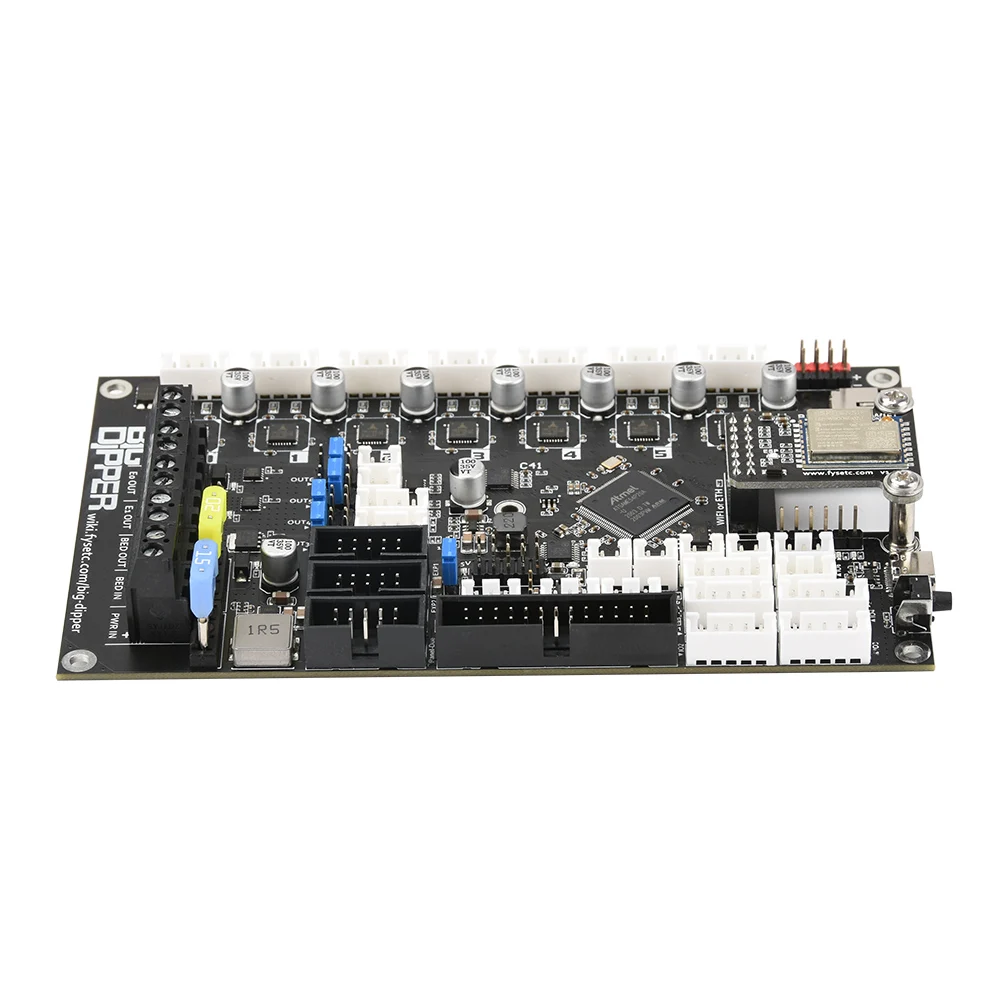

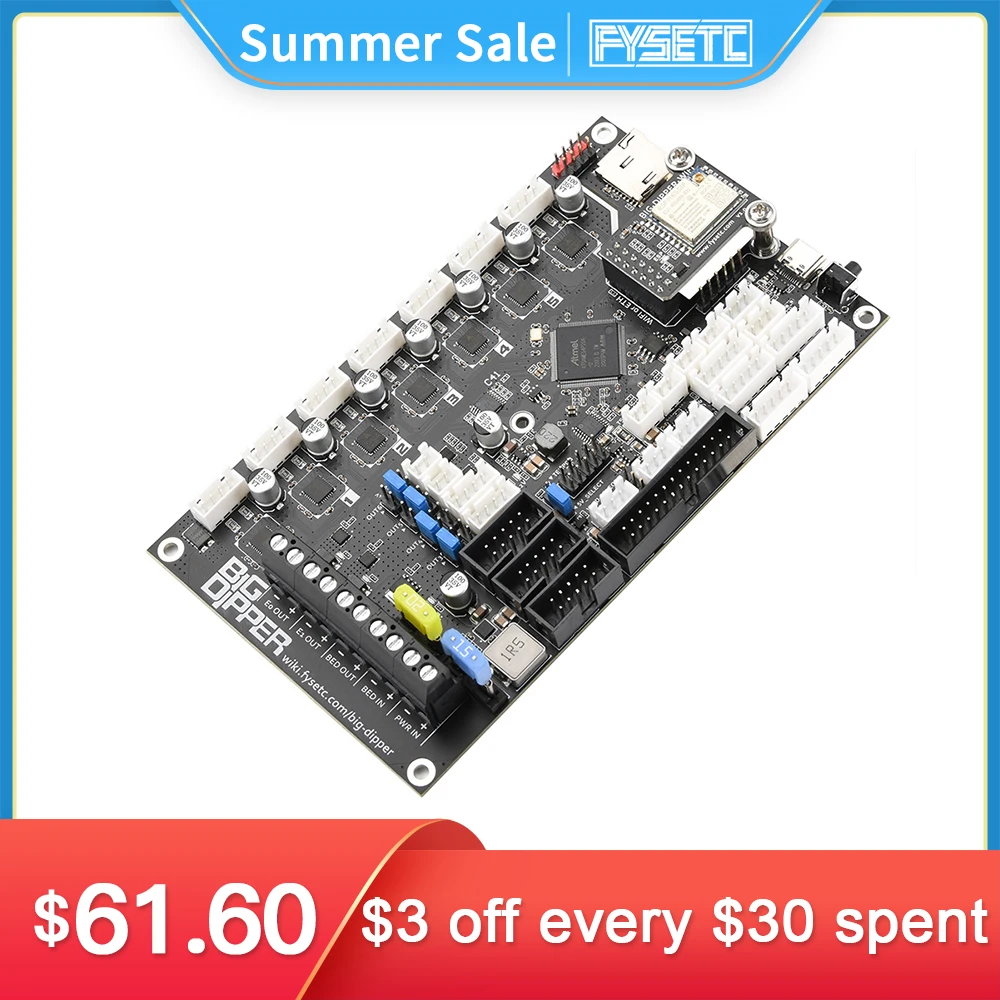

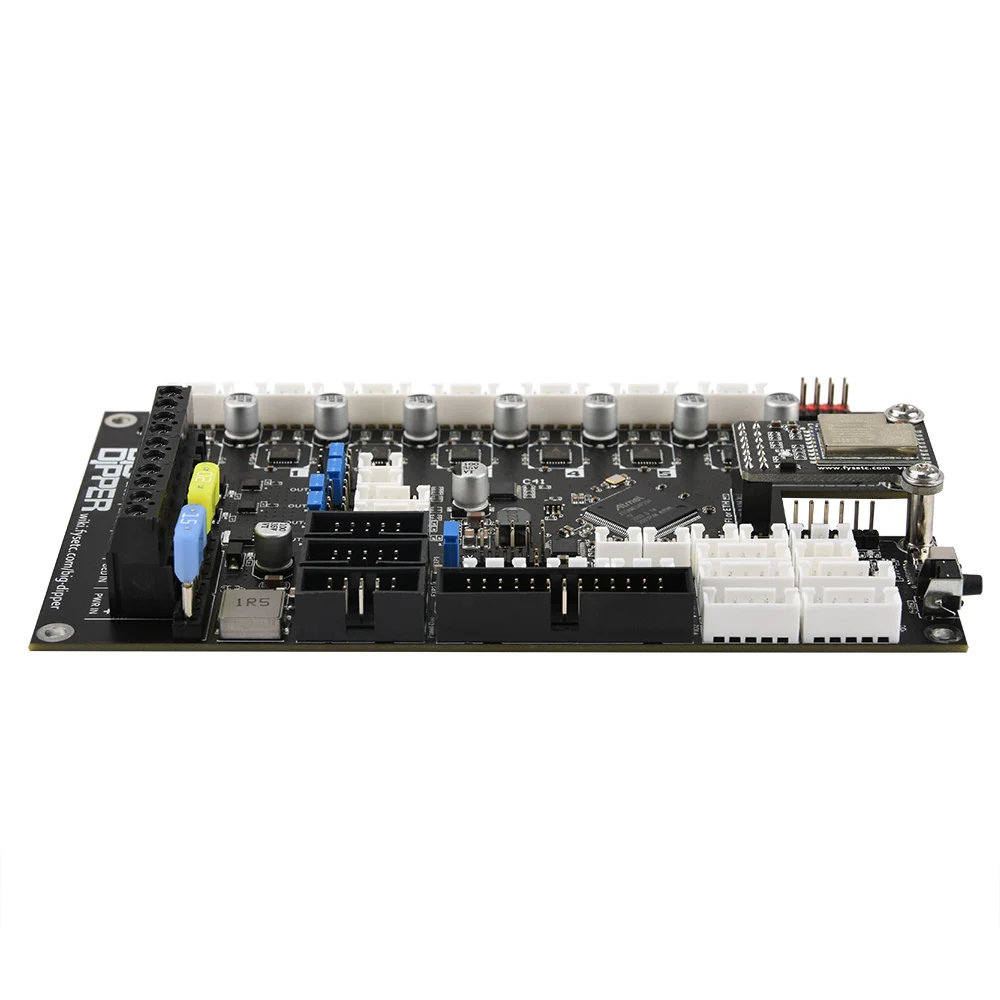

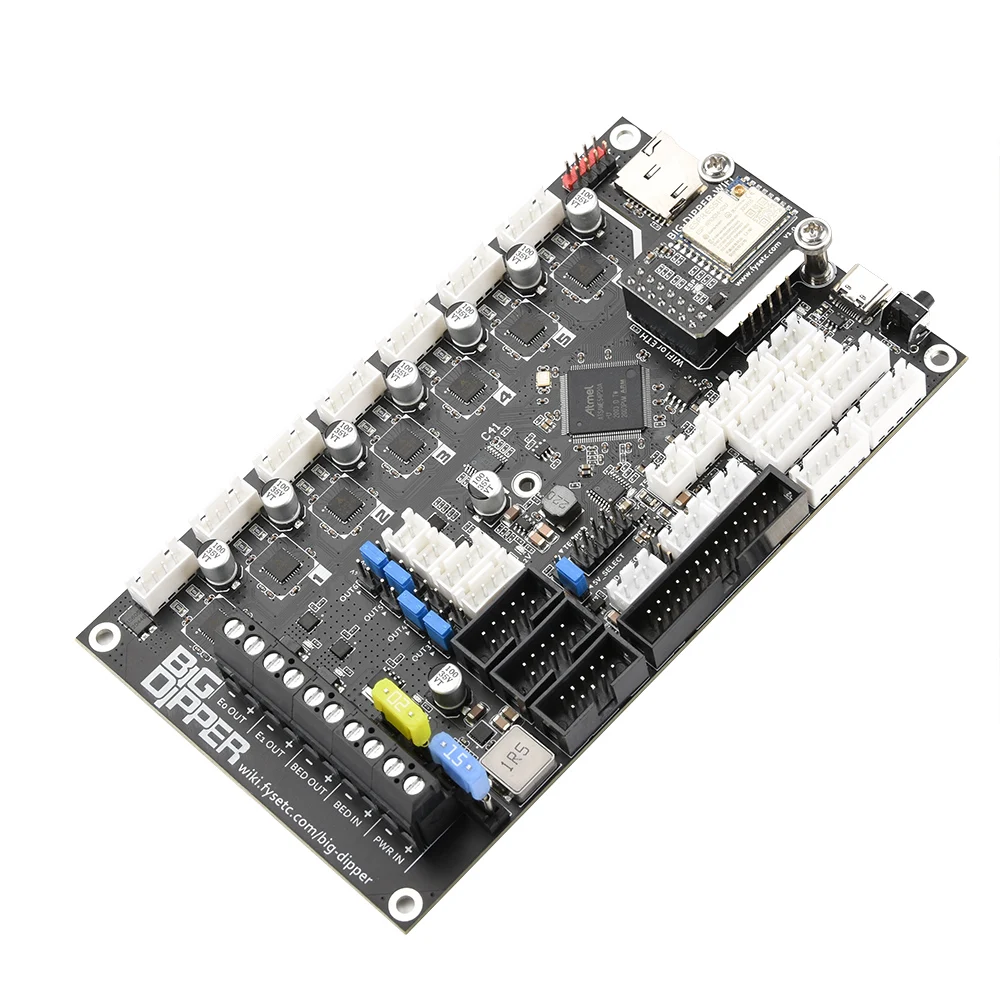

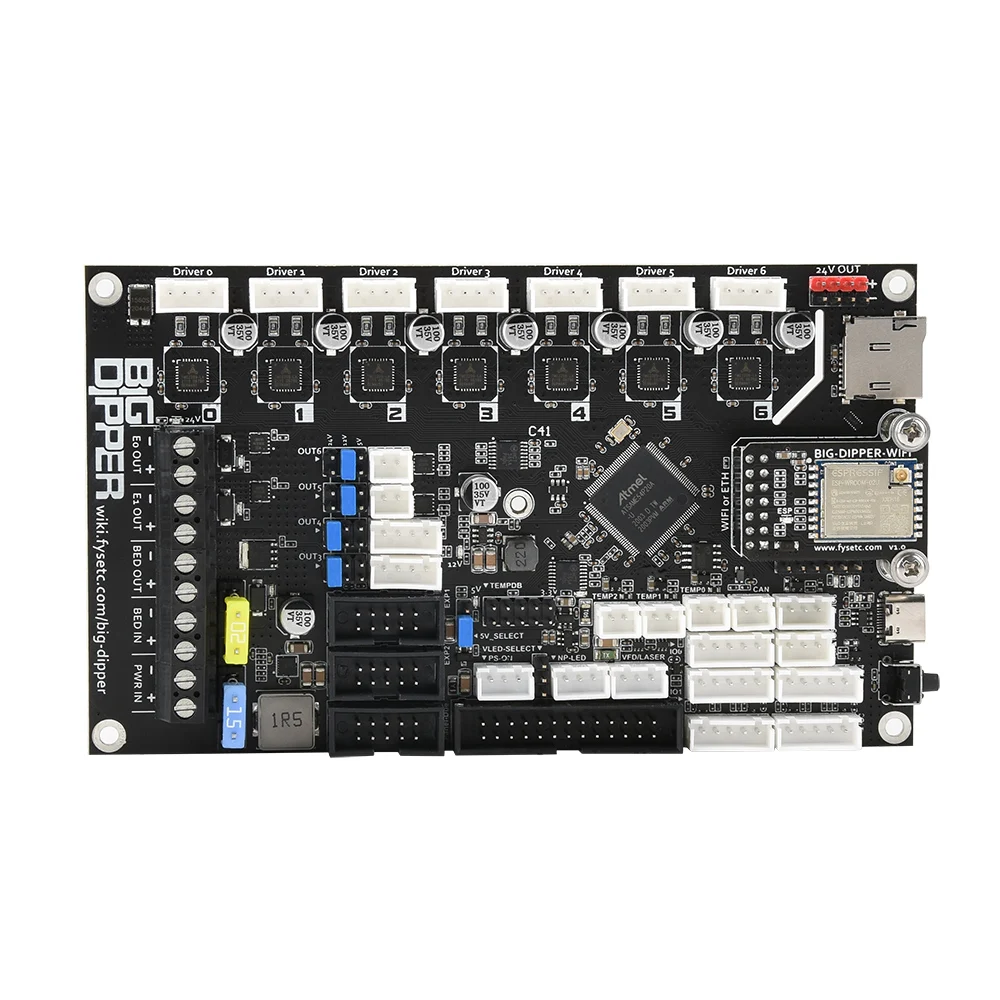

Dipper grande é uma combinação de duet3 mini5 + e mini 2 +. Seu controle principal e alocação de pinos são completamente consistentes com mini5 +, e o firmware de mini5 + pode ser usado diretamente. Ao mesmo tempo, a fonte de alimentação e proteção io foram atualizados até certo ponto para torná-lo mais seguro. O interruptor entre a versão wi-fi e a versão ethernet pode ser realizado substituindo o módulo. Wifi suporta antena externa.

Com base na boa ecologia de firmware rrf e o on-board 7-axis (7xtmc2209), a placa pode facilmente ser configurada para uma variedade de modelos, tais como a série voron, vários modelos da z-linha central, modelos duplos de x, etc.

Tamanho: 148.5x87mm

Baseado em same54p20 (arm cortex m4 @ 120mhz), é totalmente compatível com duet3 mini5 +

Onboard 7-way tmc2209 movimentação do motor deslizante

Proteção completa das tvs da entrada/saída io

28v entrada máxima, 12v @ 2a DC-DC (fonte do ventilador 12v), 5v @ 8a DC-DC (fonte de alimentação para torta de framboesa e sistema), dois 3 [email protected] ldo (fonte de alimentação para periféricos mcu e 3.3v respectivamente)

Dois fusíveis automotivos para entrada de cama quente e entrada de energia principal

Usando o conector xh2.54, as funções de cada interface são completamente consistentes com mini5 +

7x pwm potência mosfet saída (1 para cama quente, 2 para extremidade quente, 4 para ventilador,)

Reprap desconto inteligente controlador compatível soquetes, exp1 e exp2. Ele suporta exposições monocromáticas tais como 200412864.

Uart1 raspberry pi linha agulha (incluindo 5v @ 5a fonte de alimentação)

2×4 linha pino levar para fora para o módulo de cartão sd externo

A bordo do slot para cartão tf

Tipo-c soquete usb

3 entradas de termistor/pt1000 e suporte para 2 entradas de pt100 ou termopar através das placas de daughterboards opcionais.

Versões wi-fi e ethernet

CAN-FD ônibus que suporta a próxima geração de placas de expansão duet3d, ferramentas inteligentes e addons personalizados.

Configure sua impressora e atualize o firmware através da interface web.

Todas as geometria comuns da impressora 3d são suportadas

Suporte para uma ampla gama de sondas z incluindo a ponta de prova do ir z do dc42’s e o effector esperto do duet3d para impressoras delta.
