FTDI USB para RS485 USB-RS485-WE Serial Converter Adaptador Comunicação Modbus Cable

FTDI Chip usb para cabo RS485 com TX/RX LEDs 6ft para fio final adaptador USB-RS485-WE compatível cabo adaptador rs485 com driver

• O cabo conversor USB-RS485 fornece uma interface serial USB para RS485 com conectores finais personalizados. USB inteiro ao protocolo de tradução RS485 segurado pela eletrônica no cabo

• Proteção ESD para RS-485 I/O’s plusmn15kV Modelo do Corpo Humano (HBM) plusmn15kV EN61000-4-2 Air Gap Descarga plusmn8kV EN61000-4-2 Contato Descarga

• EIA/TIA-485 comunicação interface com baixa potência requisitos. O chipset FT232R fornece chip único USB para interface de transferência serial assíncrona. Funciona com todas as versões do Windows e Mac OS

• Indicação visual do tráfego de dados Power e Tx/Rx via LEDs no conector USB transparente

• Cada cabo é construído para durar anos com materiais de alta qualidade industrial.

• O cabo funciona com todas as versões do Windows e do Mac OS, incluindo o Windows 10 e o Mac OS X 10.12(Sierra) mais recentes.

• O cabo USB-RS485 é um cabo conversor UART serial de níveis USB para RS485 incorporando o FT232R USB do FTDI para o dispositivo IC de interface UART serial que lida com toda a sinalização e protocolos USB.

• O cabo fornece uma maneira rápida e simples de conectar dispositivos com uma interface RS485 a USB.

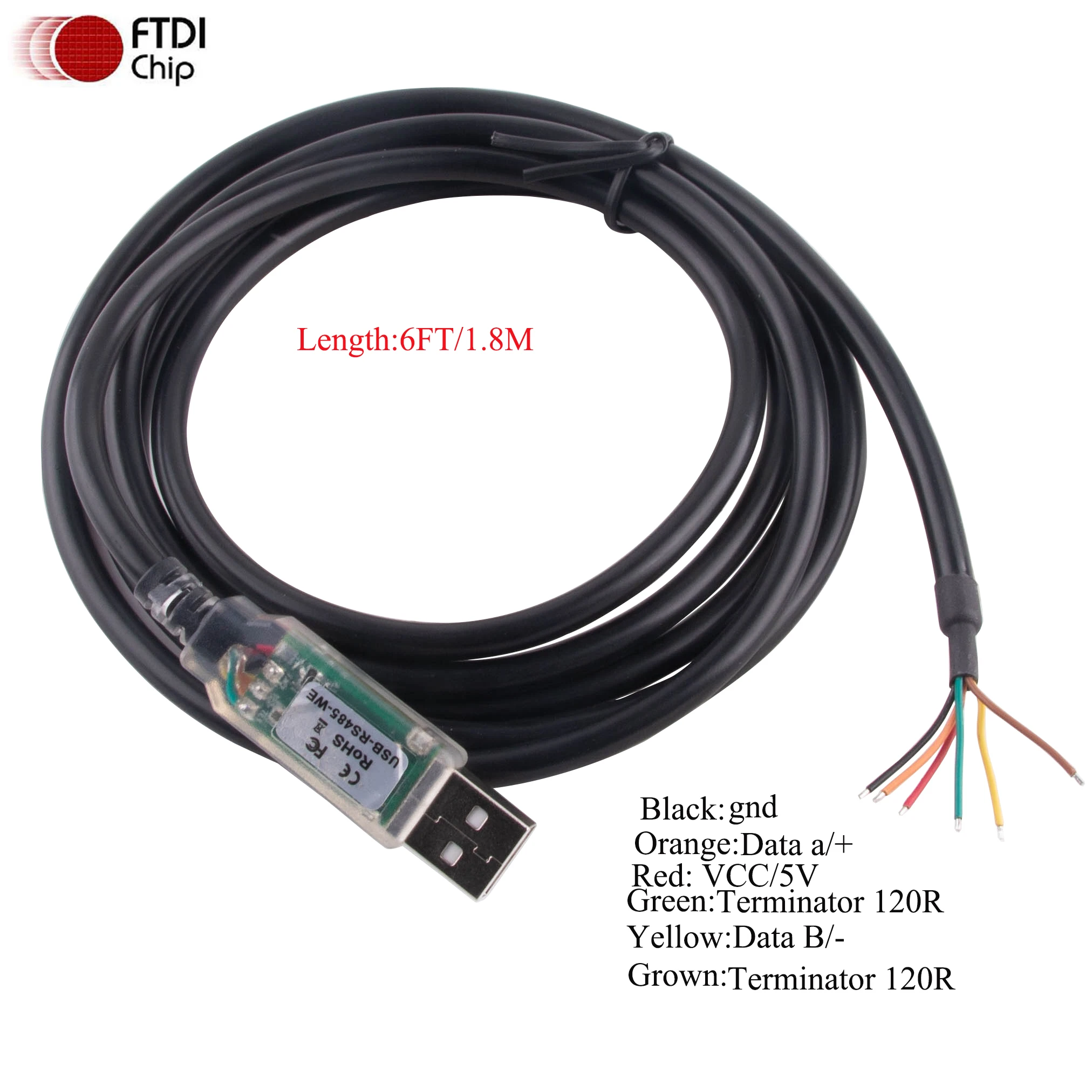

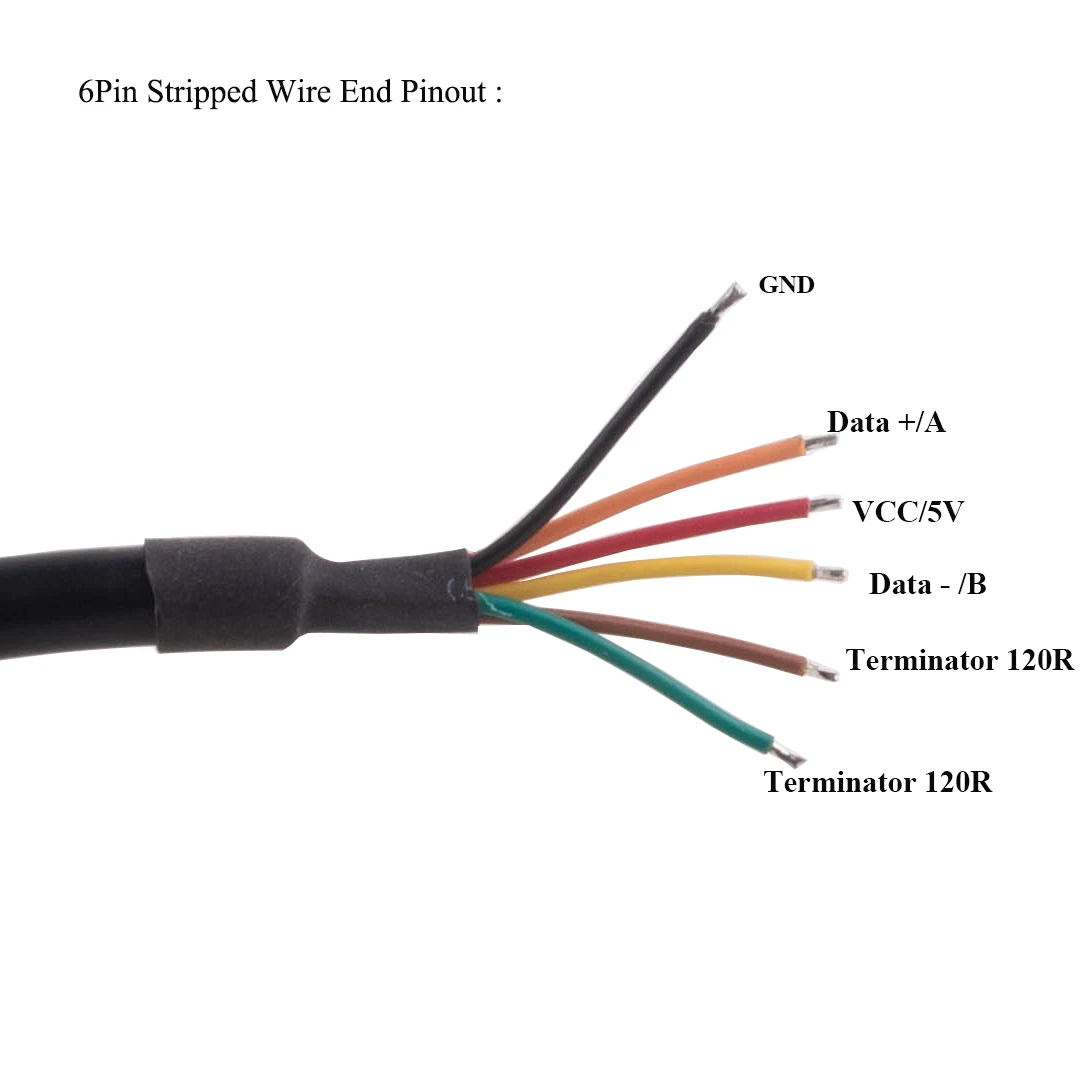

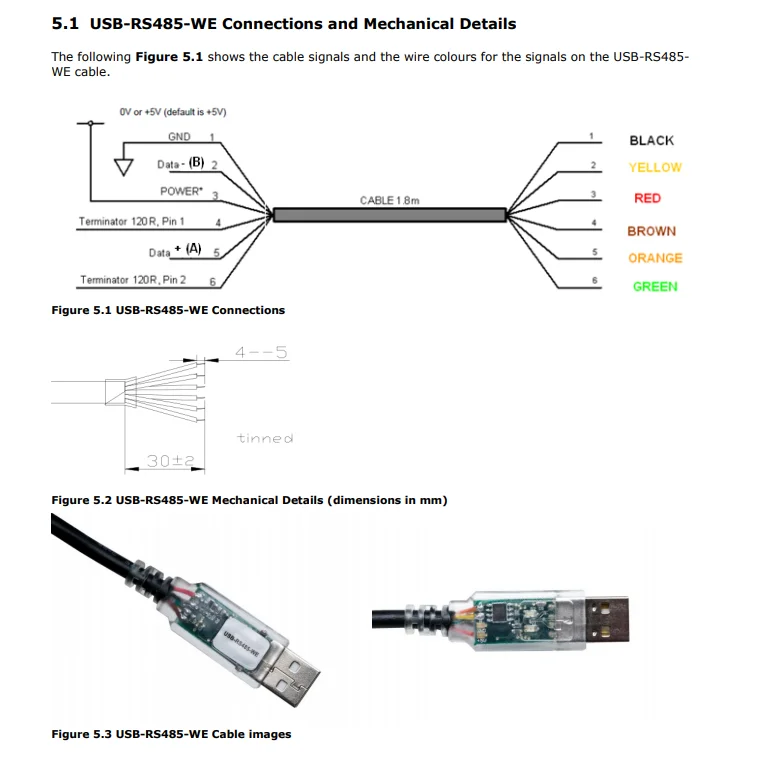

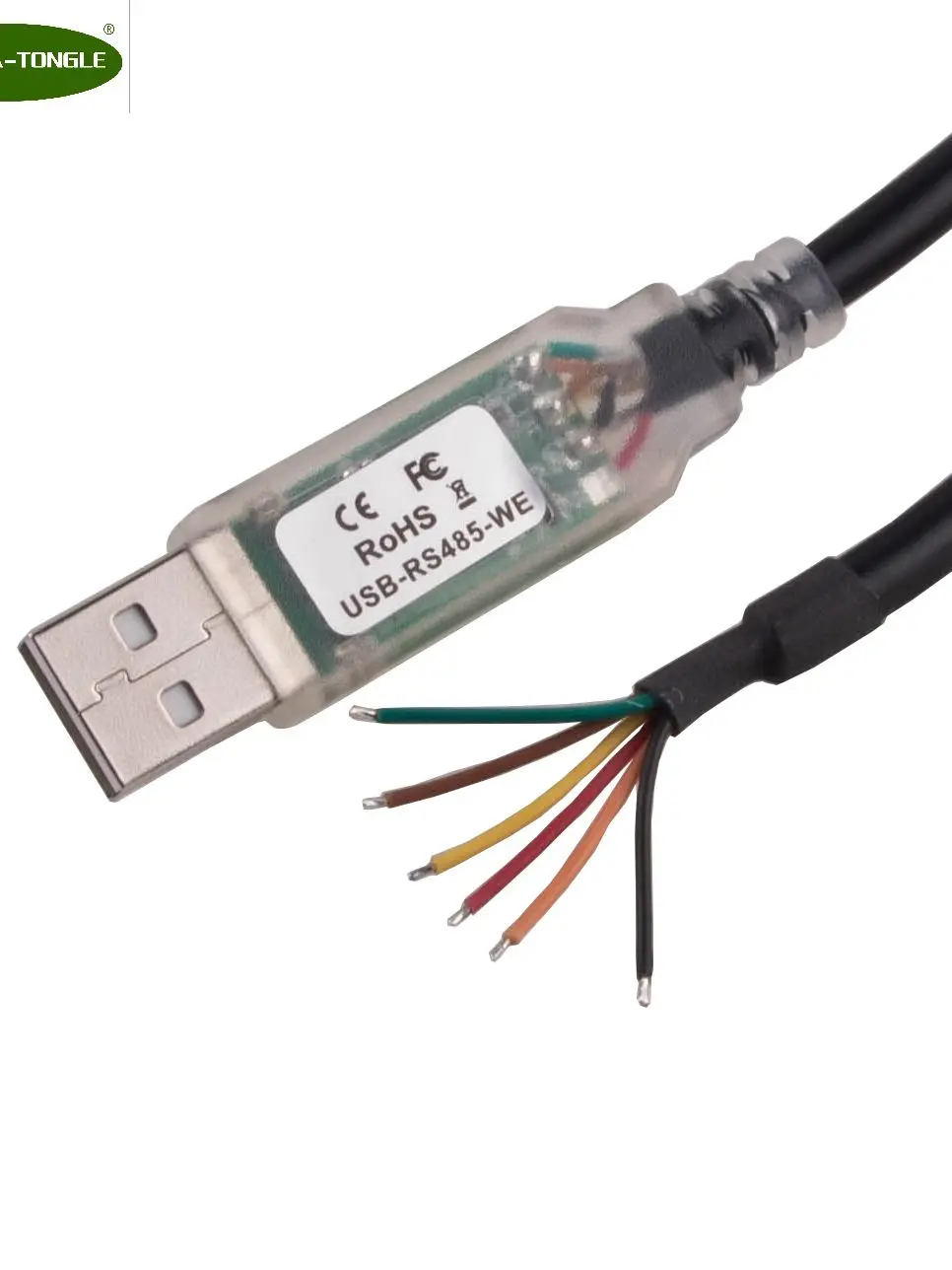

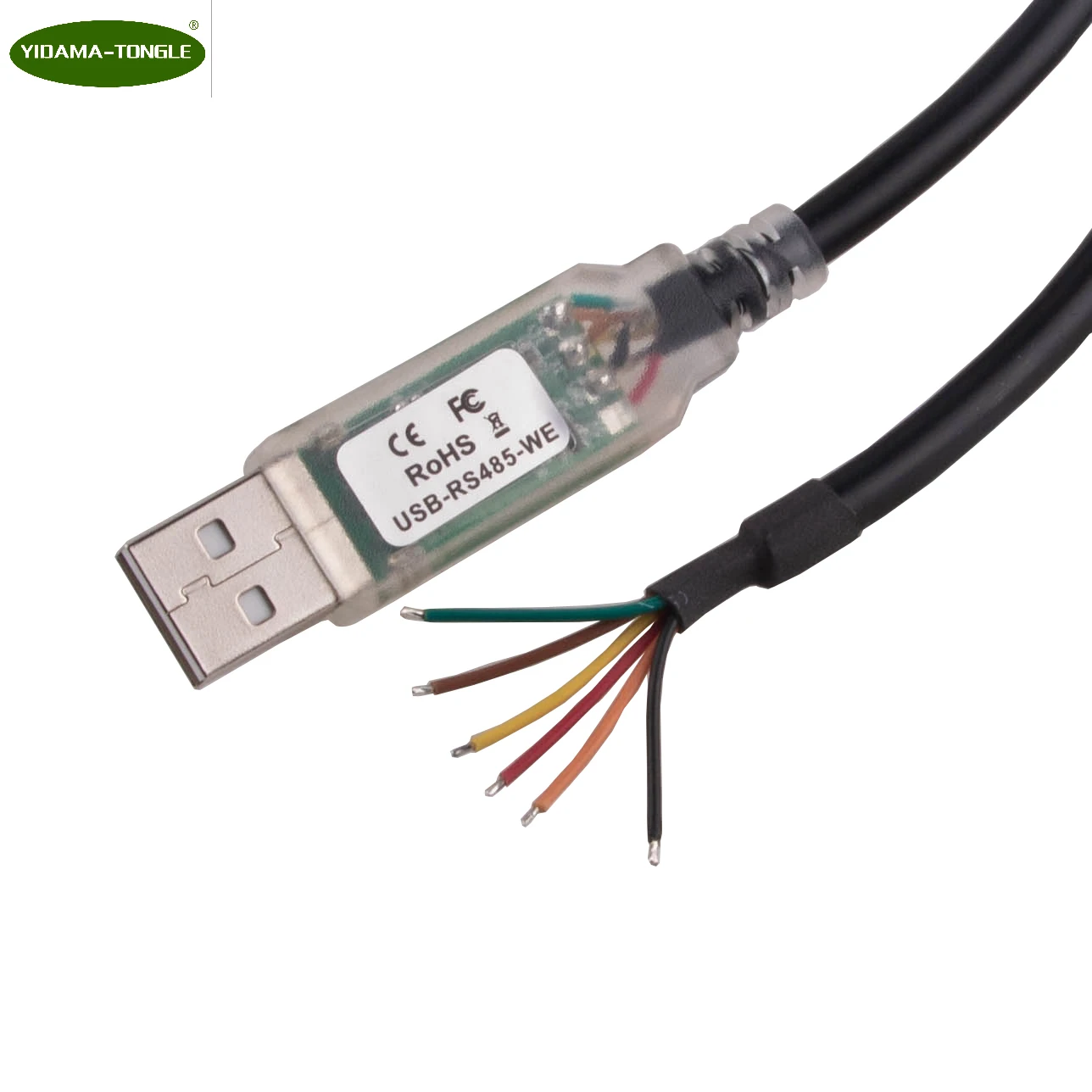

• Este cabo tem 6 saídas:GND (Preto), Dados-(Amarelo), 5vPower (VERMELHO), Terminator1 (Marrom), Dados + (Laranja), Terminator 2 (Verde).

• No cabo, há umaResistor terminal 120RResistor conectado entre o Exterminador 1 e o Exterminador 2.

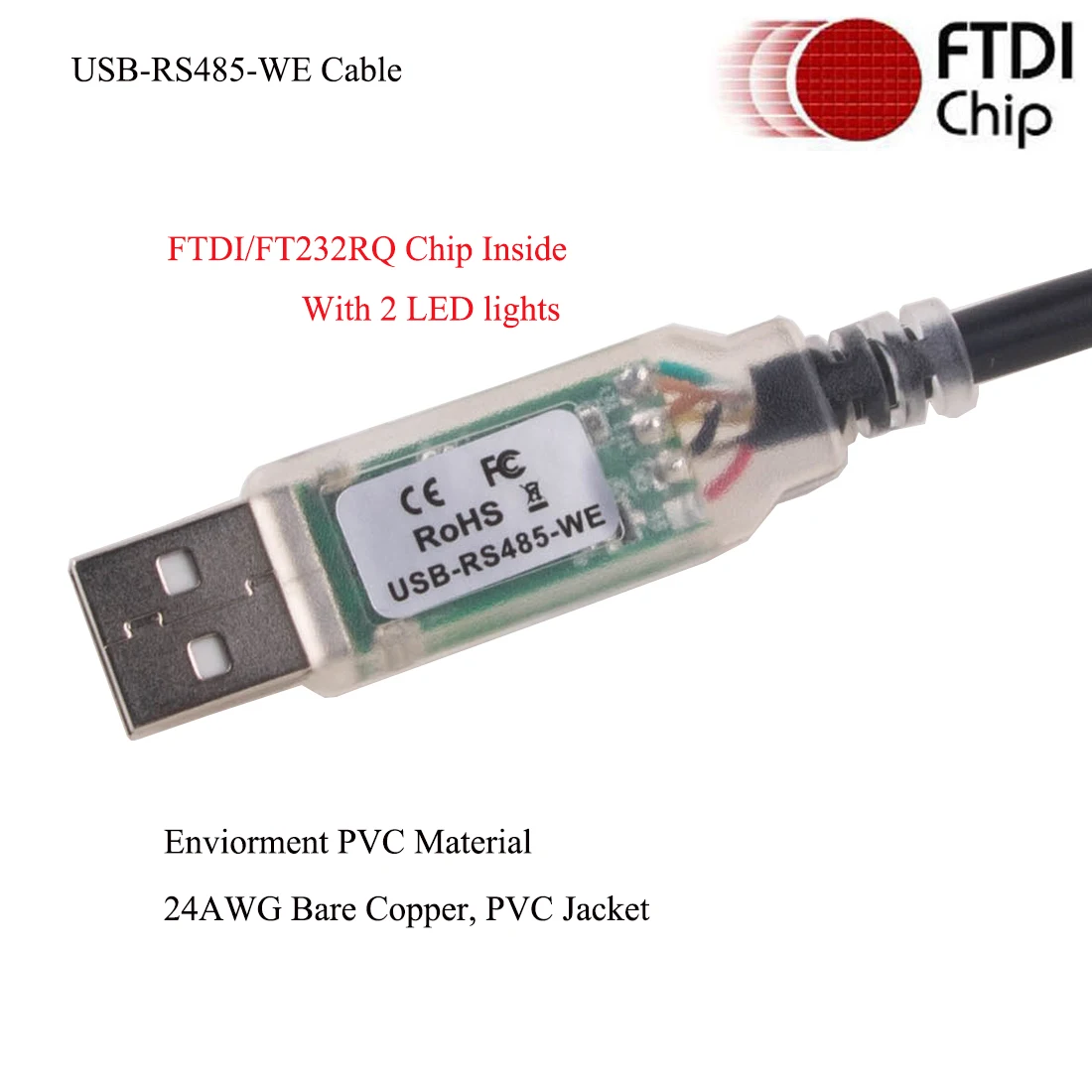

O cabo USB-RS485 usa FTDI FT232RQ USB para dispositivo serial UART IC. Esta seção resume o

Principais características do FT232RQ que se aplicam aos cabos conversores USB-RS485 USB para serial RS485. Para

Mais detalhes e uma descrição completa de recursos e aprimoramentos consulte a ficha técnica FT232R. Isto é

Disponível fro m www.ftdichip.com.

EEPROM interna. O EEPROM interno em cada cabo é usado para armazenar USB Vendor ID (VID), ID do produto

(PID), número de série do dispositivo, descrição do produto string e vários outros descritores de configuração USB.

Cada cabo é fornecido com a EEPROM interna pré-programada conforme descrito no Apêndice A-Cabo

Configuração EEPROM. Os descritores EEPROM internos podem ser programados no circuito, sobre USB

Sem nenhuma tensão adicional exigência. Pode ser programado usando o software utilitário FTDI chamado

MPROG, que pode ser baixado do FTDI Utilities no site da FTDI (www.ftdichip.com).

Além disso, há uma área de usuário da EEPROM interna disponível para designers de sistema para permitir o armazenamento de

Dados (note que isso não é modificado pela MPROG).

Abaixe a operação e suspenda a corrente. O FT232R tem uma baixa corrente de alimentação 15mA e

USB muito baixo suspende a corrente de aproximadamente 70µA. (Observe que durante o modo suspenso, a corrente

Desenhado por qualquer aplicativo de cabo personalizado que usa a fonte USB, não deve exceder 2.5mA para

Permanecer compatível com USB)

Baixo consumo USB Bandwidth. A interface USB do FT232R e, portanto, o USB-RS485

Cabos foi projetado para usar o mínimo possível da largura de banda total USB disponível a partir do USB

Controlador host.

FTDIChip-ID™-A. O FT232R inclui o novo FTDIChip-ID™Segurança dongle recurso. Este FTDIChip-ID™

O recurso permite que um número exclusivo seja queimado em cada cabo durante a fabricação. Esse número não pode ser

Reprogramado. Este número só é legível por USB pode ser usado para formar a base de um dongle de segurança

Que pode ser usado para proteger qualquer software aplicativo do cliente sendo copiado. Isso permite a possibilidade

De usar os cabos USB-RS485 como dongle para licenciamento de software. Além disso, uma licença renovável

Esquema pode ser implementado com base no FTDIChip-ID™Número quando criptografado com outras informações.

Esse número criptografado pode ser armazenado na área de usuário da EEPROM interna do FT232R e pode ser

Descriptografado, então comparado com o FTDIChip-ID protegido™Para verificar se uma licença é válida. Web baseado

Aplicativos podem ser usados para manter o licenciamento do produto dessa maneira. Uma nota de aplicação,

Disponível no site FTDI (www.ftdichip.com) descreve esse recurso.

1. Ftdi Usb para Rs485 Usb-rs485-we Serial Conversor

2. Periféricos de Computador

3. Cabos e Conectores de Computador

4. Ftdi Usb para Rs485 Usb-rs485-we Serial Conversor

5. Periféricos de Computador

6. Cabos e Conectores de Computador

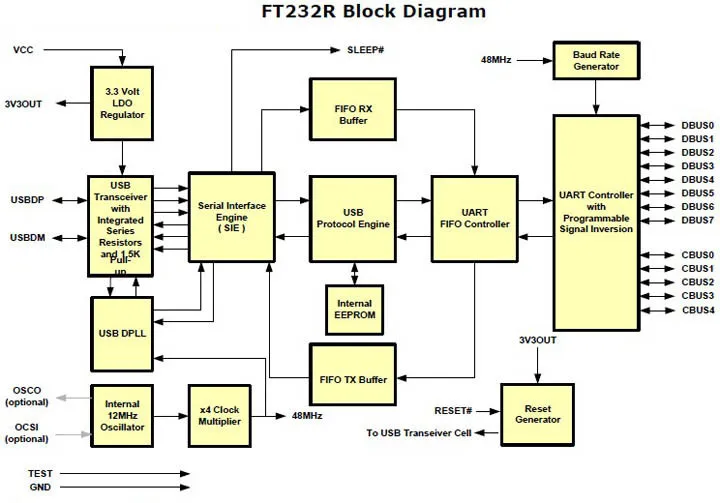

Sobre o FT232RL

O FT232R é o dispositivo mais recente a ser adicionado à gama de dispositivos de circuito integrado de interface UART USB da FTDI. O FT232R é uma interface UART USB para serial com saída opcional do gerador de clock e o novo FTDIChip-ID Segurança dongle recurso. Além disso, assíncrono e síncrono bit bang interface modos estão disponíveis. Os projetos USB para serial usando o FT232R foram ainda mais simplificados integrando totalmente a EEPROM externa, o circuito de relógio e os resistores USB no dispositivo.

O FT232R adiciona duas novas funções em comparação com seus antecessores, efetivamente tornando-o um chip &3 em 1& para algumas áreas de aplicação. O relógio gerado internamente (6MHz, 12MHz, 24MHz e 48MHz) pode ser trazido para fora do dispositivo e usado para acionar um microcontrolador ou lógica externa. Um número único (o FTDIChip-ID) é queimado no dispositivo durante a fabricação e é legível por USB, formando assim a base de um dongle de segurança que pode ser usado para proteger o software aplicativo do cliente de ser copiado.

• Único chip USB para transferência de dados serial assíncrona.

• Todo o protocolo USB manipulado no chip-Não requer programação de firmware específica para USB.

• Suporte a interface UART para 7 ou 8 bits de dados, 1 ou 2 bits de parada e par/par/marca/espaço/sem paridade.

• Hardware totalmente assistido ou aperto de mão do software X-On / X-Off.

• Taxas de transferência de dados de 300 baud a 3 Megabaud (RS422 / RS485 e em níveis TTL) e 300 baud a 1 Megabaud (RS232).

• Suporte embutido para caracteres de eventos e condição de quebra de linha.

• Novo USB FTDIChip-ID Característica.

• Novos pinos configuráveis CBUS I/O.

• Auto transmitir controle buffer para aplicações RS485.

• Transmita e receba sinais LED drive.

• Novo sinal de saída 48MHz, 24MHz,12MHz e 6MHz Opções para dirigir MCU externo ou FPGA.

• O FIFO recebe e transmite buffers para alta taxa de transferência.

• 256 Byte receber buffer e 128 Byte transmitir buffer utilizando buffer suavização tecnologia para permitir alto rendimento de dados.

• Ajustável receber buffer timeout.

• Opções de interface do modo bit bang síncrono e assíncrono com estroboscópios RD # e WR #.

• Nova opção CBUS bit bang mode.

• EEPROM interna de 1024 bits integrada para configuração de E/S e armazenamento USB VID, PID, número de série e descrição do produto.

• Dispositivo fornecido pré-programado com número serial USB exclusivo.

• Suporte para USB suspender/retomar.

• Suporte para ônibus alimentado, auto alimentado, e ônibus de alta potência alimentado configurações USB.

• Conversor de nível 3.3V integrado para USB I/O.

• Conversor de nível integrado UART e CBUS para interface com 5V – 1.8V Logic.

• Verdadeira saída da unidade 5V / 3.3V / 2.8V / 1.8V CMOS e entrada TTL.

• Alta I/O pin saída drive opção.

• Resistores USB integrados.

• Circuito integrado de reinicialização de energia.

• Relógio totalmente integrado-sem necessidade de cristal externo, oscilador ou ressonador.

• Filtragem de alimentação AVCC totalmente integrada-Nenhum pino AVCC separado e nenhum filtro externo R-C necessário.

• Opção inversão do sinal UART.

• Modo USB transferência a granel.

• 3.3V a 5.25V Single Supply Operação.

• Baixo funcionamento e USB suspendem a corrente.

• Baixo consumo banda USB.

• Controlador host UHCI / OHCI / EHCI compatível.

• USB 2.0 Full Speed compatível.

• -40degC a 85degC faixa de temperatura estendida.

7. Ftdi Usb para Rs485 Usb-rs485-we Serial Conversor

8. Periféricos de Computador

9. Cabos e Conectores de Computador

Estão disponíveis drivers que permitem que dispositivos FTDI funcionem com os seguintes sistemas operacionais:

• Janelas 8,1

• Janelas 8,1×64

• Janelas 8

• Janelas 8×64

• Servidor Windows 2012

• Windows Server 2008 R2

• Janelas 7

• Janelas 7×64

• Windows Servidor 2008

• Windows Server 2008 x64

• Windows Vista

• Windows Vista x64

• Windows Servidor 2003

• Windows Server 2003 x64

• Windows XP

• Windows XP x64

• Windows ME

• Janelas 98

• Linux

• Mac OS X

• Mac OS 9

• Mac OS 8

• Windows CE.NET (versão 4.2 e superior)

• Andróide

• Windows RT

Suporte para WinCE7.0
O teste funcional inicial realizado pela FTDI mostrou que os drivers FTDI funcionam como esperado no Windows CE 7.0

Suporte para versões mais antigas do Windows Desktop

NOTA: A Microsoft encerrou o suporte para certificação XP e VISTA através do seu programa de teste WHCK. Como tal, as compilações atuais ainda funcionarão no XP e VISTA, mas não são certificadas pela Microsoft.

Diferenças na API do driver

Para a maioria desses sistemas operacionais dois tipos de driver estão disponíveis: Virtual COM Port (VCP) drivers e direct (D2XX) drivers. O driver VCP emula uma porta serial do PC padrão, de modo que o dispositivo USB possa ser comunicado como um dispositivo RS232. O driver D2XX permite acesso direto a um dispositivo USB através de uma interface DLL.

Para localizar os drivers que você deseja instalar para um dispositivo, selecione qual dos tipos de driver você deseja usar (VCP Ou D2XX) E então localize os sistemas operacionais apropriados. Com exceção do Windows 98 e do Windows ME, todos os dispositivos são suportados em cada pacote de driver.

Se um driver VCP for necessário para Android, consulte a seguinte nota do aplicativo: TN 132 Adicionando dispositivos FTDI VCP Driver Support para Android
