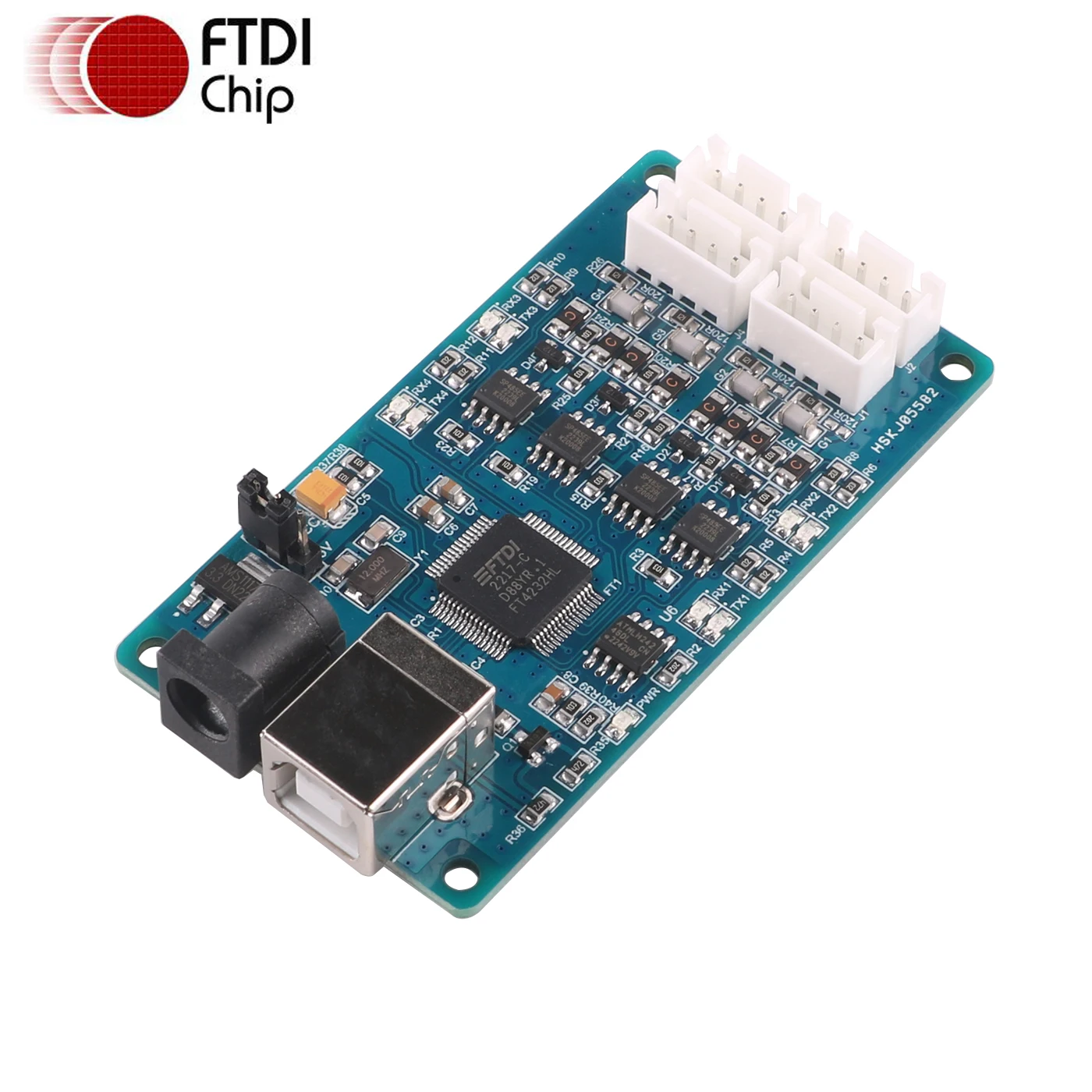

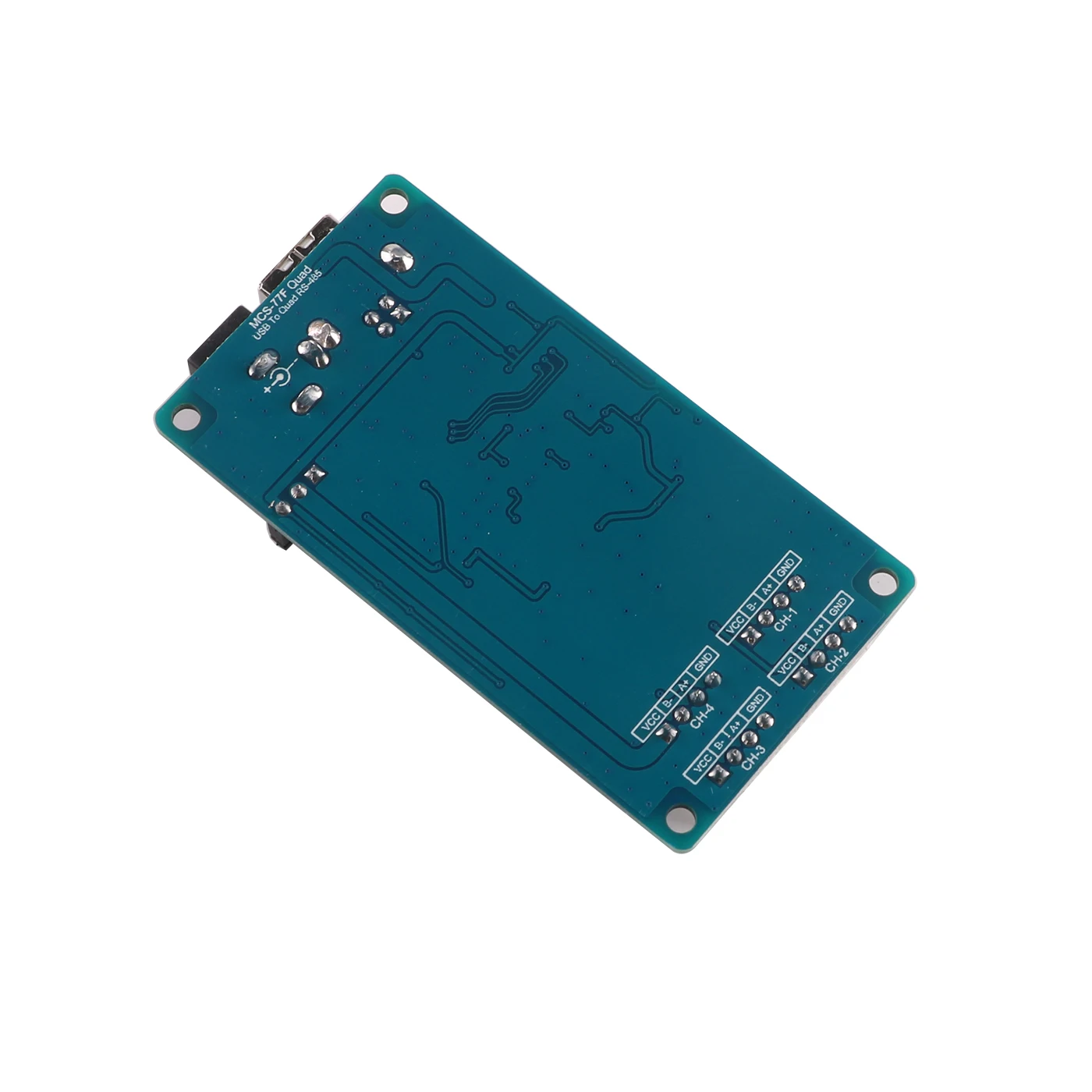

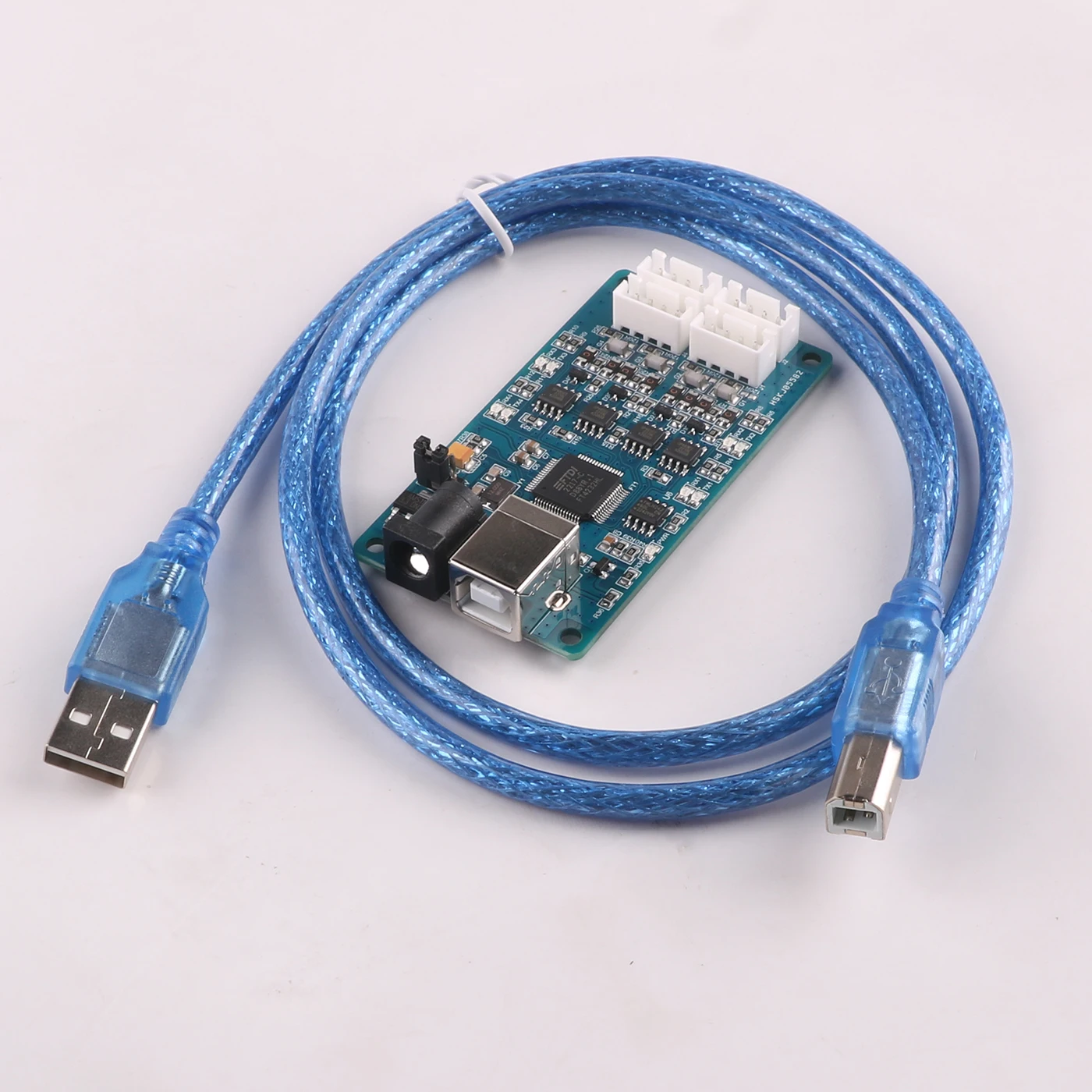

O FT4232H é a 5ª geração de dispositivos USB da FTDI. O FT4232H é um USB 2.0 Hi-Speed (480 Mb/s) para UART IC. Ele tem a capacidade de ser configurado em uma variedade de interfaces seriais ou paralelas padrão do setor.

O FT4232H apresenta 4 UARTs. Dois destes têm uma opção para configurar independentemente um motor MPSSE, isto permite que o FT4232H opere como duas portas UART/Bit-Bang mais dois motores MPSSE usados para emular JTAG, SPI, I2C, bit-bang ou outros modos seriais síncronos.

O FT4232H está disponível em pacotes LQFP/QFN de 64 pinos sem Pb (compatível com RoHS) e VQFN de 56 pinos.

Características chaves do hardware

Único chip USB para quad portas seriais com uma variedade de configurações.

Todo o protocolo USB tratado no chip. Nenhuma programação USB firmware específico necessário.

Compatível com USB 2.0 Alta Velocidade (480Mbits/Segundo) e Velocidade Total (12Mbits/Segundo).

Dois Multi-Protocol Synchronous Serial Engine (MPSSE) no canal A e canal B, para simplificar o design de protocolo serial síncrono (USB para JTAG, I2C, SPI ou bit-bang).

Geradores independentes taxa Baud.

RS232/RS422/RS485 UART Taxa de transferência de dados até 12Mbaud. (RS232 Data Rate limitado pelo shifter nível externo).

Os drivers Virtual Com Port (VCP) e Direct (D2XX) isentos de royalties da FTDI eliminam a necessidade de desenvolvimento de drivers USB na maioria dos casos.

Os indicadores TX/RX do tráfego opcionais podem ser adicionados com os LEDs e um registro externo do deslocamento 74HC595.

Ajustável receber buffer timeout.

Suporte para USB suspender e retomar as condições via PWREN #, SUSPEND # e RI # pinos.

O design altamente integrado inclui + regulador LDO de 1.8V para VCORE, função POR integrada e multiplicador PLL no chip clock (12MHz – 480MHz).

FTDI FT232B estilo, interface UART serial assíncrona opção com handshaking hardware completo e modem interface sinais.

Hardware totalmente assistido ou aperto de mão do software X-On / X-Off.

A interface UART suporta dados de 7/8 bits, 1/2 bits de parada e Ímpar/Par/Marca/Espaço/Sem Paridade.

A transmissão automática permite o controle para aplicativos seriais RS485 usando o pino TXDEN.

Modo de configuração operacional e USB Descrição strings configuráveis em EEPROM externo através da interface USB.

Baixo funcionamento e USB suspendem a corrente.

Força configurável da movimentação do I/O (4,8,12 ou 16mA) e taxa do gerencio.

Suporta ônibus alimentado, auto alimentado e de alta potência ônibus alimentado configurações USB.

Controlador host UHCI/OHCI/EHCI compatível.

USB Bulk data transfer mode (512 bytes no modo Hi-Speed).

DLLs dedicadas do Windows disponíveis para aplicativos USB para JTAG, USB para SPI e USB para aplicativos I2C.

+ 1.8V (núcleo do chip) e + 3.3V I/O interface (+ 5V Tolerante).

Faixa de temperatura operacional industrial estendida de-40 °C a 85 °C.

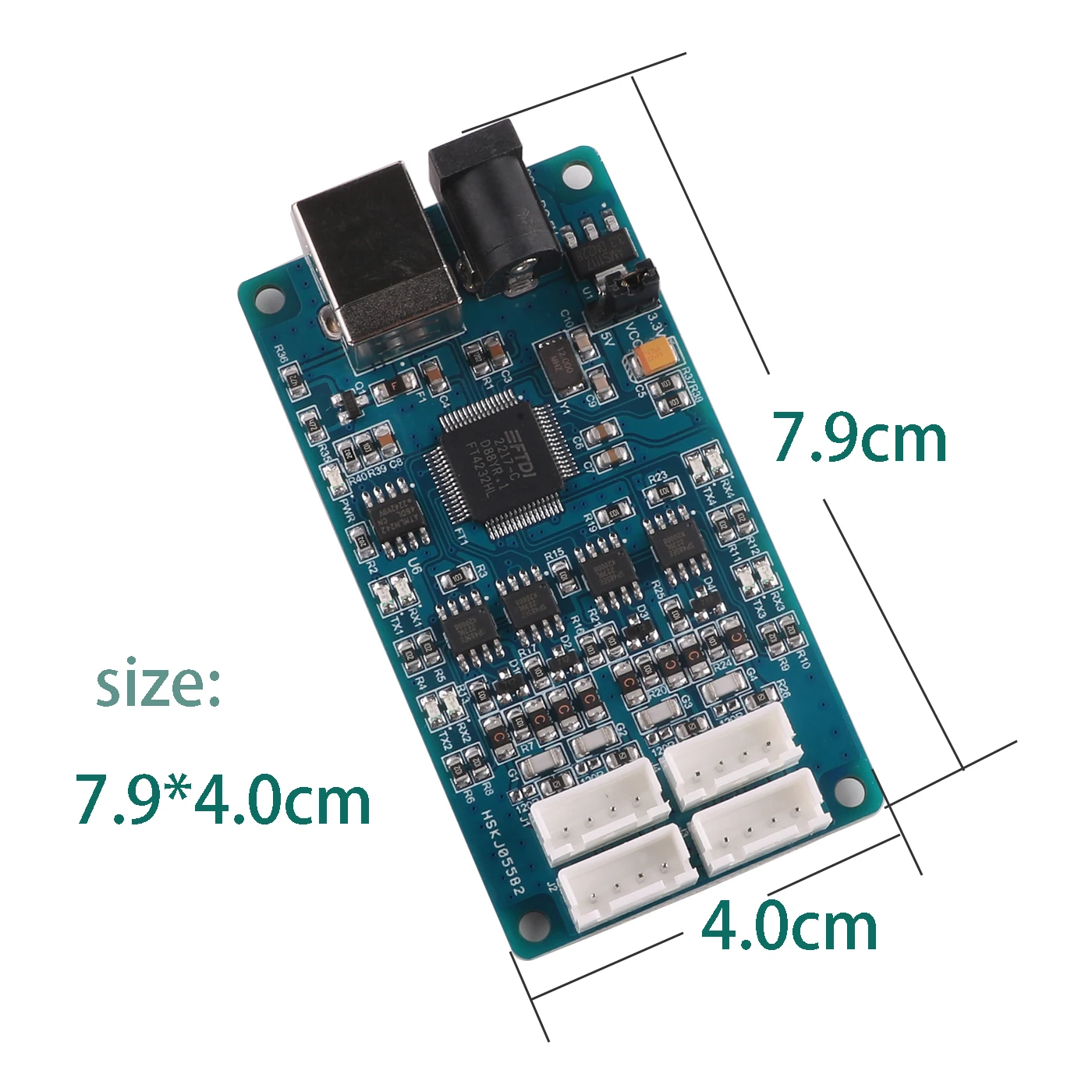

Compacto 64-LD chumbo livre LQFP/LQFN e 56-LD VQFN pacotes.

+ 3.3V única fonte tensão operacional gama.

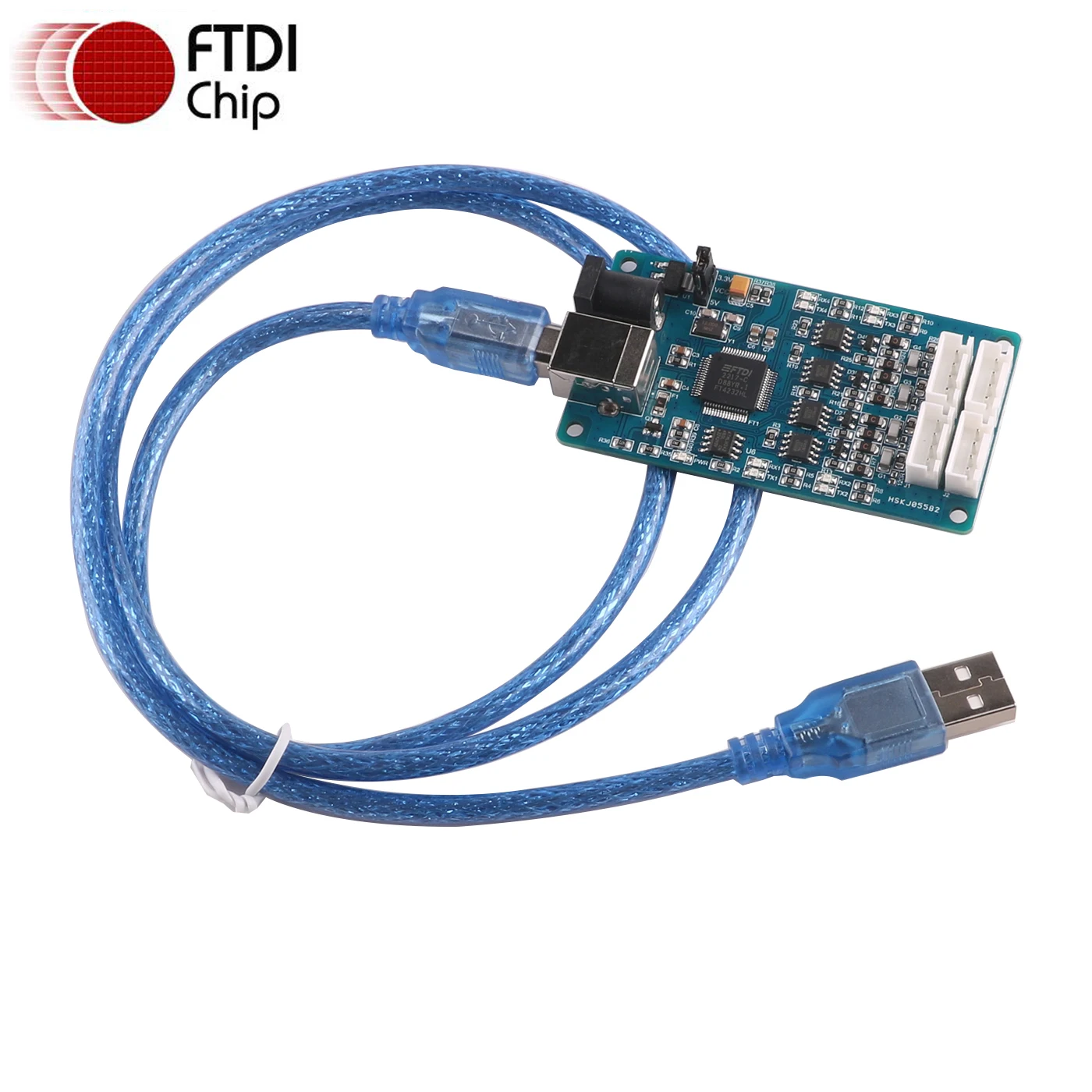

8. Ftdi Usb para Rs485 Terminal Block Serial – cn : Guangdong
