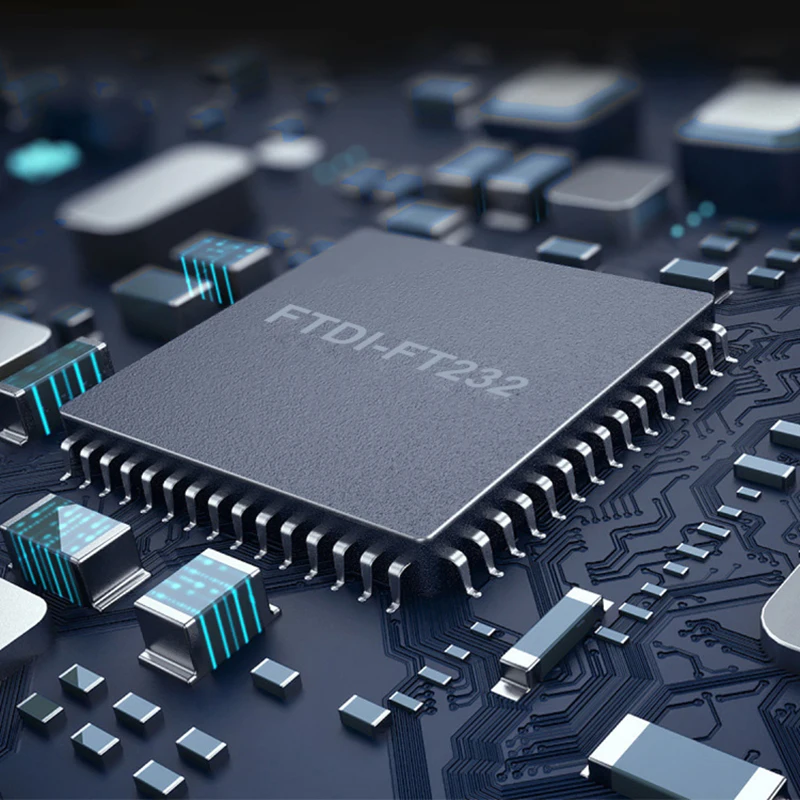

O FT232R é o mais recente dispositivo a ser adicionado ao FTDIs gama de USB UART
Interface Dispositivos Circuito Integrado. O FT232R é um USB para serial UART
Interface com saída do gerador de relógio opcional e o novo
Identificação FTDIChip Segurança dongle recurso. Além disso, assíncrona e
Synchronous bit bang interface modos estão disponíveis. USB para serial
Projetos usando o FT232R foram ainda mais simplificados por totalmente
Integrando o EEPROM externo, circuito do relógio e resistores USB em
O dispositivo.

O
FT232R adiciona duas novas funções em comparação com seus antecessores,
Efetivamente tornando-se um chip &3 em 1& para algumas áreas de aplicação. O
O relógio gerado internamente (6MHz, 12MHz, 24MHz, e 48MHz) pode ser
Trazido para fora do dispositivo e usado para conduzir um microcontrolador ou
Lógica externa. Um número único (o FTDIChip-ID) é queimado no
Dispositivo durante a fabricação e é legível sobre USB, formando assim o
Base de um dongle da segurança que possa ser usado para proteger o cliente
Software de aplicação de ser copiado.

• Único chip USB para transferência de dados serial assíncrona.

• Todo o protocolo USB manipulado no chip-Não requer programação de firmware específica para USB.

• Suporte a interface UART para 7 ou 8 bits de dados, 1 ou 2 bits de parada e par/par/marca/espaço/sem paridade.

• Hardware totalmente assistido ou aperto de mão do software X-On / X-Off.

• Taxas de transferência de dados de 300 baud a 3 Megabaud (RS422 / RS485 e em níveis TTL) e 300 baud a 1 Megabaud (RS232).

• Suporte embutido para caracteres de eventos e condição de quebra de linha.

• Novo USB FTDIChip-ID Característica.

• Novos pinos configuráveis CBUS I/O.

• Auto transmita o controle do amortecedor para aplicações RS485.

• Transmita e receba sinais LED drive.

• Novo sinal de saída 48MHz, 24MHz,12MHz e 6MHz Opções para dirigir MCU externo ou FPGA.

• O FIFO recebe e transmite buffers para alto rendimento dos dados.

• 256 Byte receber buffer e 128 Byte transmitir buffer utilizando buffer suavização tecnologia para permitir alto rendimento de dados.

• Ajustável receber buffer timeout.

• Opções de interface do modo bit bang síncrono e assíncrono com estroboscópios RD # e WR #.

• Nova opção CBUS bit bang mode.

• Integrado
  1024 bit EEPROM interno para configuração de E/S e armazenamento USB VID,
  PID, número serial e descrição do produto strings.

• Dispositivo fornecido pré-programado com número serial USB exclusivo.

• Suporte para USB suspender/retomar.

• Suporte para ônibus alimentado, auto alimentado, e ônibus de alta potência alimentado configurações USB.

• Conversor de nível 3.3V integrado para USB I/O.

• Conversor de nível integrado UART e CBUS para interface com 5V – 1.8V Logic.

• Verdadeira saída da unidade 5V / 3.3V / 2.8V / 1.8V CMOS e entrada TTL.

• Alta I/O pin saída drive opção.

• Resistores USB integrados.

• Circuito integrado de reinicialização de energia.

• Relógio totalmente integrado-sem necessidade de cristal externo, oscilador ou ressonador.

• Filtragem de alimentação AVCC totalmente integrada-Nenhum pino AVCC separado e nenhum filtro externo R-C necessário.

• Opção inversão do sinal UART.

• Modo USB transferência a granel.

• 3.3V a 5.25V Single Supply Operação.

• Baixo funcionamento e USB suspendem a corrente.

• Baixo consumo banda USB.

• Controlador host UHCI / OHCI / EHCI compatível.

• USB 2.0 Full Speed compatível.

• -40 °C a 85 °C estendeu a temperatura de operação.

Suporte para WinCE7.0
O teste funcional inicial realizado pela FTDI mostrou que os drivers FTDI funcionam como esperado no Windows CE 7.0

Suporte para versões mais antigas do Windows Desktop
