1. Fpga Câmera Adv7180 Ccd Módulo de Decodificação
O ADV7180 é um módulo video de capacidade elevada da descodificação que detecta automaticamente e converte sinais video análogos padrão, tais como NTSC, PAL, e SECAM, aos formatos de imagem 4:2:2. E use a interface padrão de 8 bits ITU-R BT.656 para gerar dados.
O ADV7180 é compatível com muitos equipamentos de vídeo, como DVD players, set-top boxes. Um exemplo típico de uma câmera CCD é uma câmera invertida.
Forneça exemplos:
Uma câmera CCD baseada em FPGA sistema de aquisição de imagem, a câmera CCD é uma câmera de visão traseira do carro comum de vinte ou trinta peças na Internet. O módulo de decodificação PAL da câmera é um módulo simplificado projetado por Xiaomei com base no circuito de decodificação de imagem PAL no Youjing DE2-115. A interface é compatível com a interface da câmera de várias placas de desenvolvimento no mercado (desde que o fabricante não crie uma interface especial, entende-se que, 80% das placas de desenvolvimento FPGA atualmente usam esta interface) Este módulo no chip ADV7180 da ADI, um decodificador PAL clássico. A TI também possui chips semelhantes, como o TVP5150. Sinto que o dispositivo analógico ainda é o NB da ADI. O projeto foi portado da placa de desenvolvimento DE2-70 e pode ser executado em nossa placa de desenvolvimento AC620. Envolve a decodificação do formato ITU_656, conversão do formato de imagem YCbCr para RGB, etc. Todo o sistema é relativamente complicado, e eu ainda não entendi.
PS: Os efeitos e efeitos de dezenas de câmeras CMOS e dezenas de câmeras CCD não são realmente o mesmo nível, e o efeito CCD é obviamente muito melhor.

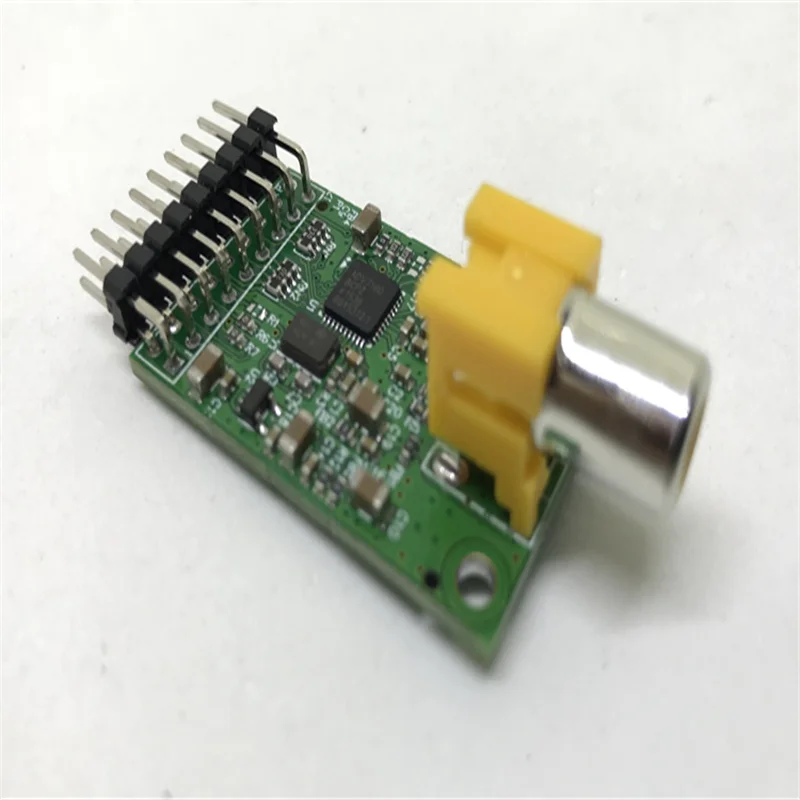

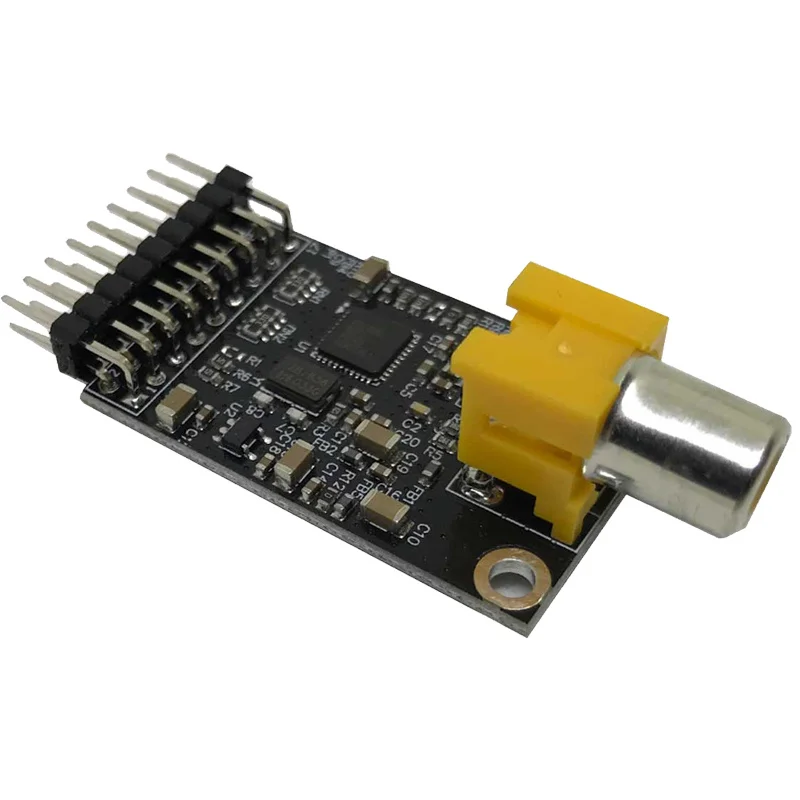

A imagem abaixo é a imagem real do módulo ADV7180. Encontrei um amigo que é um computador tablet para ajudar com o layout e fiação. O módulo é muito pequeno. Apenas do tamanho de uma borracha.
3. Beauty e Health
4. Phones e Accessories

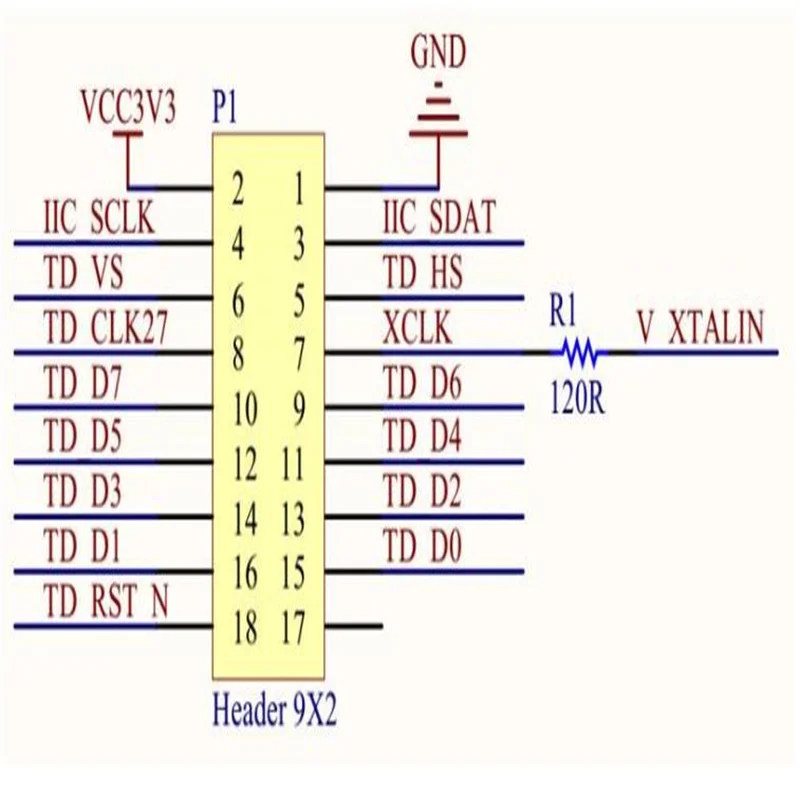

5. Pal a Mesma Interface Que Ov7670

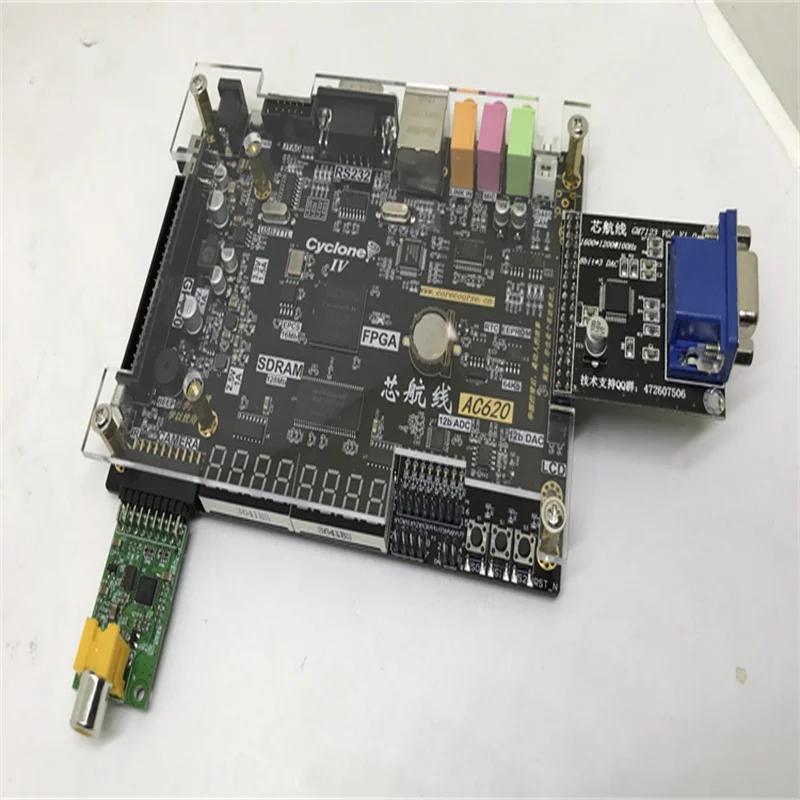

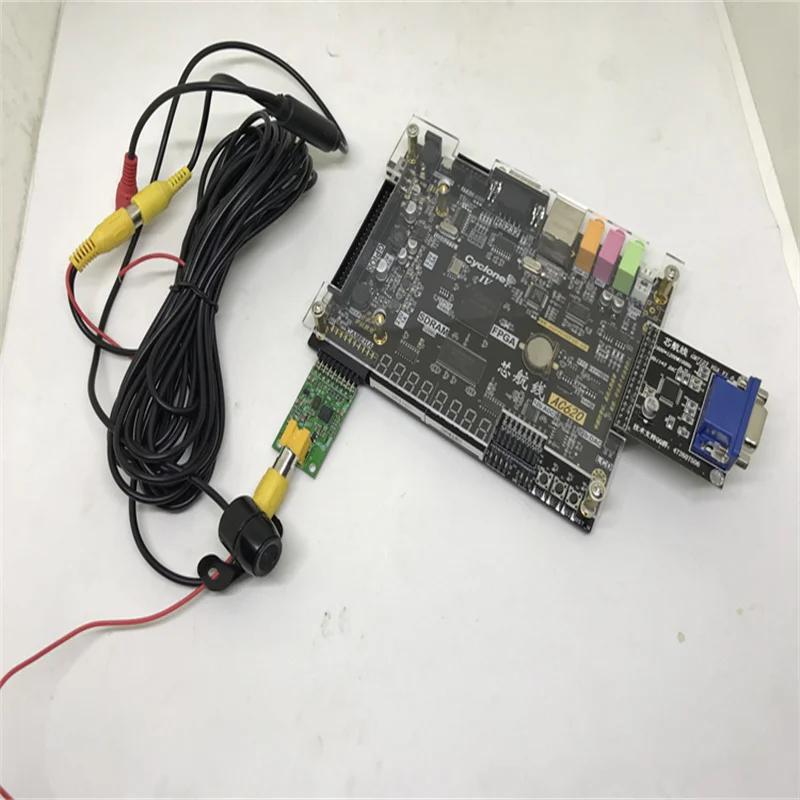

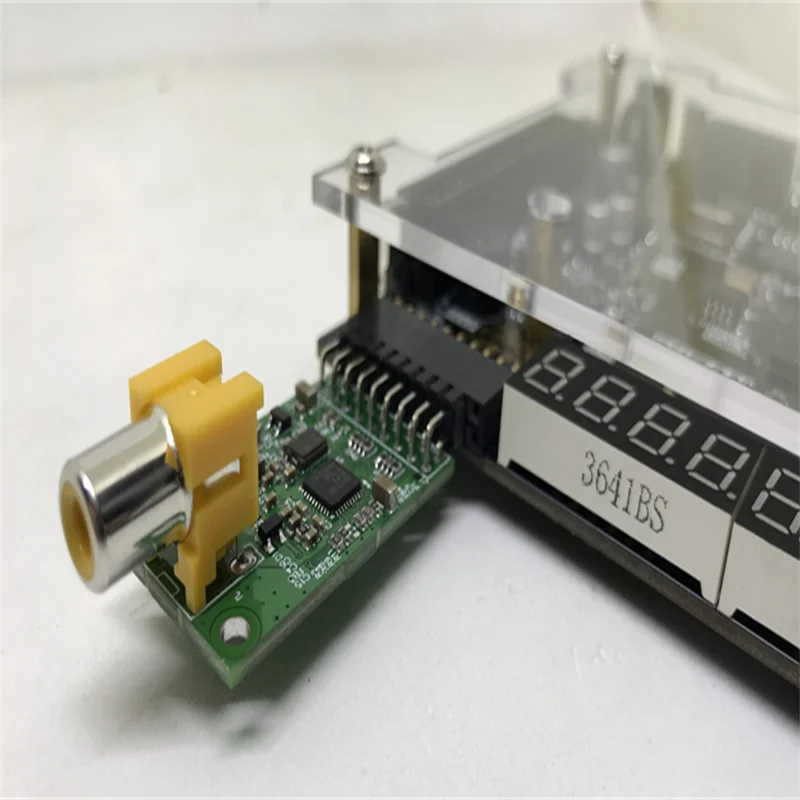

ABAIXO A IMAGEM MOSTRA COMO FUNCIONA COM O NOSSO OUTRO CONSELHO
6. Weddings e Events
7. Home e Garden
8. Computers e Electronics
9. Online Shopping
10. Fpga Câmera Adv7180 Ccd Módulo de Decodificação
Não existe nenhuma avaliação ainda.
