UPS HAT (D) Para Raspberry Pi, Suporta 21700 Li Bateria (NÃO Incluída), 5V Fonte de Alimentação Ininterrupta, Conector Pogo Pins, Suporta carregamento e saída de energia ao mesmo tempo
Alimentação ininterrupta Para Raspberry Pi
Suporta carregamento e saída de energia ao mesmo tempo, com gerenciamento dinâmico do caminho, saída 5V estável
Vem com recursos e manual do desenvolvimento online
CUIDADOS DE SEGURANÇA
-
As baterias Li-ion e Li-po são bastante instáveis. Eles podem causar incêndio, ferimentos pessoais ou danos materiais, se não forem recarregados ou usados adequadamente.
-
Não conecte as polaridades invertidas ao recarregar ou descarregar a bateria. Não use carregador inferior/painel de carregamento para recarregar a bateria.
-
Não misture use baterias velhas com as novas, evite usar baterias de marcas diferentes.
-
Ao comprar a bateria do lítio, deve sempre certificar-se que a especificação da bateria é compatível com a placa da expansão. Escolha baterias do fabricante formal, e assegure-se que as baterias trabalharão estavelmente e com segurança pelo teste de envelhecimento.
-
As baterias de lítio têm vida útil limitada, elas também se deteriorarão com o passar do tempo. Deve ser substituída por novas quando as baterias atingirem sua vida útil máxima ou trabalharem por mais de dois anos, o que ocorrer primeiro.
-
Deve ser colocado com cuidado e corretamente, mantê-lo longe de artigos inflamáveis e explosivos, longe de crianças, evitar qualquer acidente de segurança causado por armazenamento descuidado.
Características Num relance
O Chapéu UPS (D) É uma placa de expansão de alimentação ininterrupta (UPS) especialmente projetada para a série Raspberry Pi. Chip de carregamento de bateria Li com gerenciamento de caminho, chip conversor de impulso e chip de monitoramento de tensão/corrente que pode monitorar o estado operacional das baterias através da interface I2C.
-
Adota pogo pinos conector design, compatível com Raspberry Pi 3 / 3B + / 4B, etc.
-
Onboard Li bateria carregando chip, com gestão do caminho dinâmico, fonte de alimentação mais estável
-
Microplaqueta a bordo do conversor do impulso para a potência 5V estável
-
Comunicação do barramento I2C, monitorando a tensão, a corrente, a potência e a capacidade restante das baterias em tempo real
-
Circuitos de proteção multi bateria: sobre a carga/descarga proteção, sobre a proteção atual, proteção contra curto-circuito, mais seguro e estável
-
Gerenciamento MCU integrado, suporta detectar conexão de energia e inicializar o Raspberry Pi
-
Suporta exibindo o nível da bateria no sistema, fácil de verificar a capacidade restante da bateria
-
Indicadores LED integrados para monitorizar o estado operacional da bateria
-
Vem com recursos e manual do desenvolvimento online
Especificações
TENSÃO DE SAÍDA
|
5V
|
ÓNUS DE CONTROLE
|
I2C
|
APOIO À BATERIA
|
21700 Li bateria × 2 (em paralelo, Não incluído)
|
APOIO AO CARREGADOR
|
5V (porta tipo C)
|
DIMENSÕES
|
56 × 85 milímetros
|
TAMANHO DE FURO DE MONTAGEM
|
3,0 milímetros
|
Potência Ininterruptível
É capaz de carregar as baterias e fornecer saídas de energia ao mesmo tempo da fonte de alimentação externa
Comute automaticamente para a saída das baterias se a fonte de alimentação externa não estiver disponível, mantém o sistema funcionando sem nenhum problema

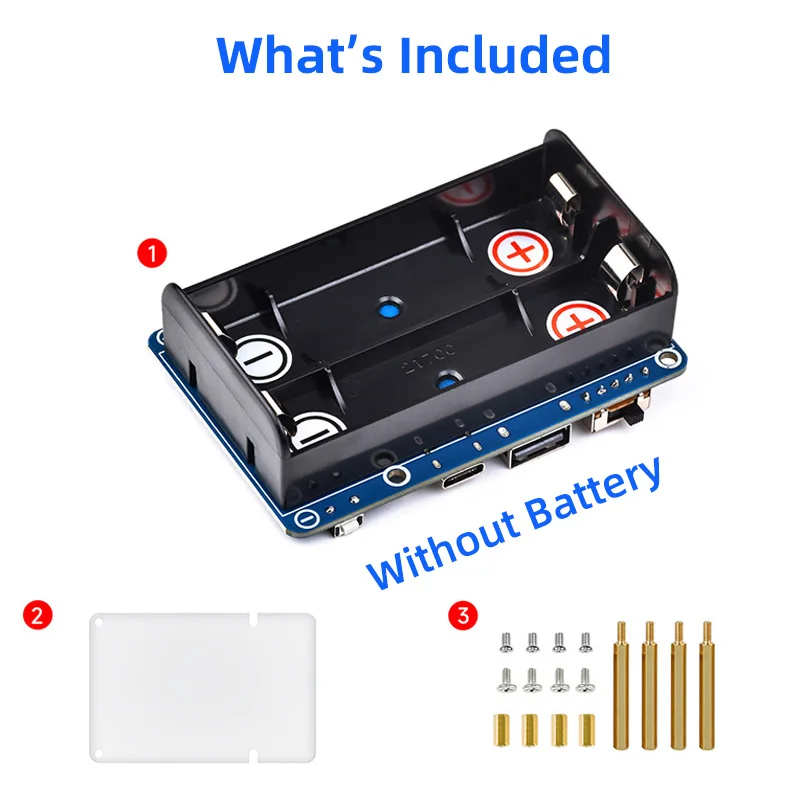

* Apenas para referência, consulte o Conteúdo do Pacote para a lista de peças detalhada
Gestão do caminho dinâmico, alimentação mais estável
-
Quando conectado à fonte de alimentação externa, o sistema será alimentado e a bateria será carregada ao mesmo tempo, e a bateria será desconectada após ser carregada inteiramente para evitar a vida útil da bateria prejudicial causada pelo carregamento e pelo descarregamento frequentes
-
Quando a fonte de alimentação externa é insuficiente, a bateria fornecerá saídas de energia junto com a fonte de alimentação externa ao mesmo tempo para assegurar a operação normal do sistema
-
Quando a fonte de alimentação externa estiver conectada, o sistema continuará funcionando normalmente mesmo quando a bateria falhar ou for retirada. E alterne automaticamente para a saída das baterias se a fonte de alimentação externa não estiver disponível, mantém o sistema funcionando sem problemas

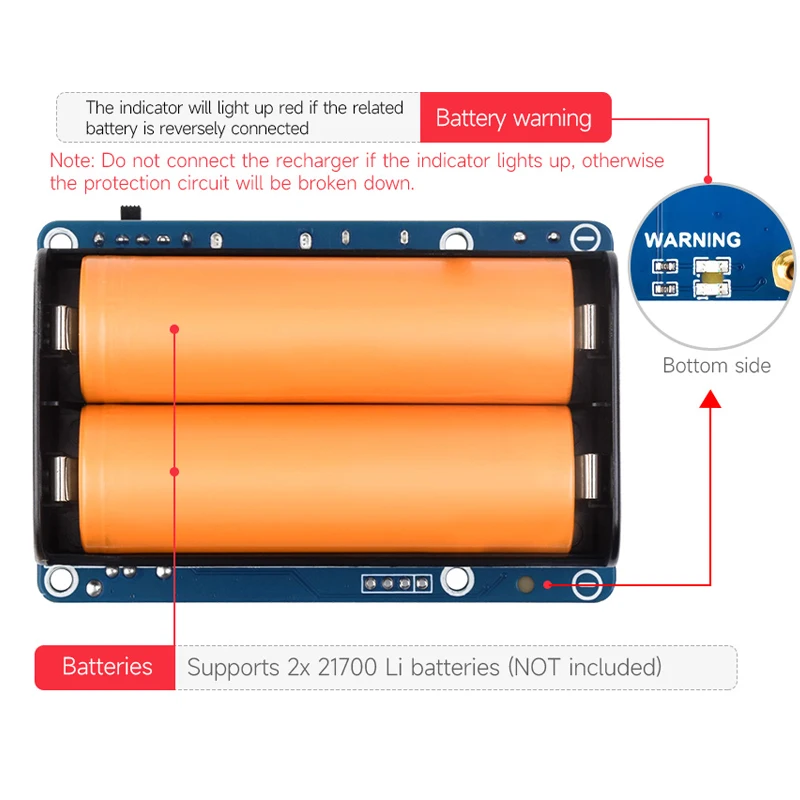

Suporta 21700 Large Capacity Li Battery,
Maior vida útil bateria
Indicadores de aviso a bordo, fáceis verificar se a bateria é conectada corretamente

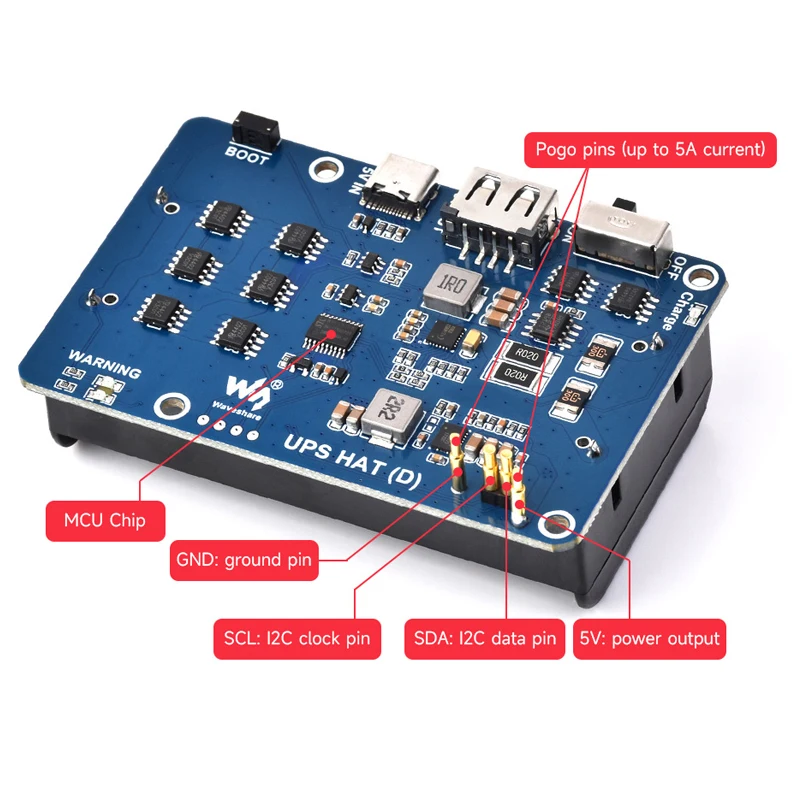

Conector Pogo Pins
Alimentando o Raspberry Pi Via Pogo Pins, sem usar qualquer recurso GPIO,
Compatível com Raspberry Pi 3 / 3B + / 4B, Etc.
Monitoramento Tempo Real
Monitoramento da tensão das baterias, corrente, potência e capacidade restante via I2C
Quando a tensão mergulha demasiado baixa, é possível salvar arquivos corretamente e desligar então o sistema pelo software, para evitar toda a perda de dados
Para referência SOMENTE, o Raspberry Pi e o Fan HAT NÃO estão incluídos.

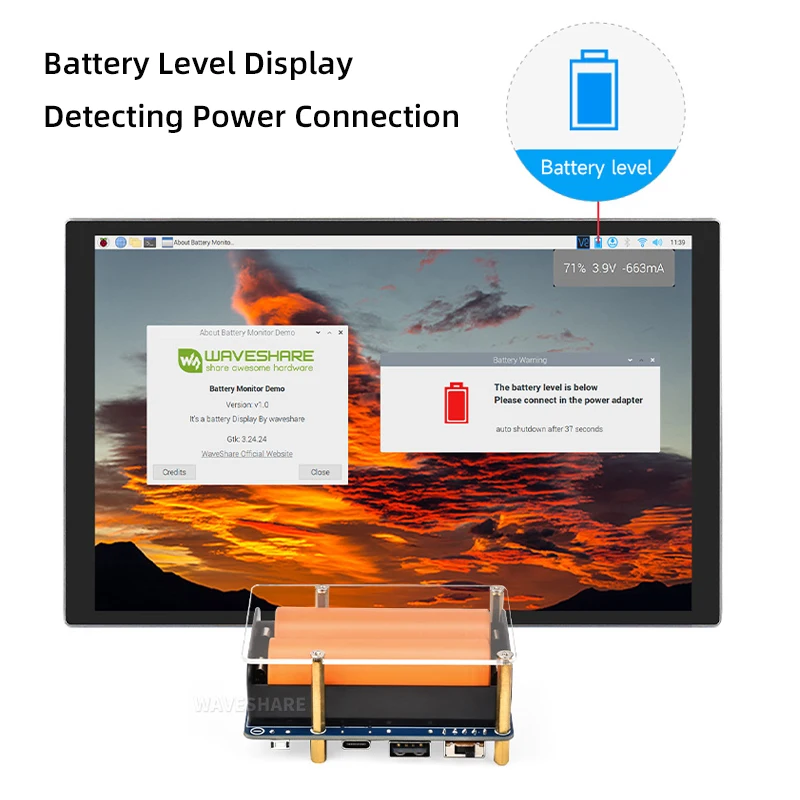

Suporta Display Nível Bateria E
Detectando a conexão do poder
Fácil de verificar o status da bateria em tempo real e desligar automaticamente quando o nível da bateria estiver baixo. Chip MCU integrado para detectar conexão elétrica e reiniciar automaticamente o Raspberry Pi

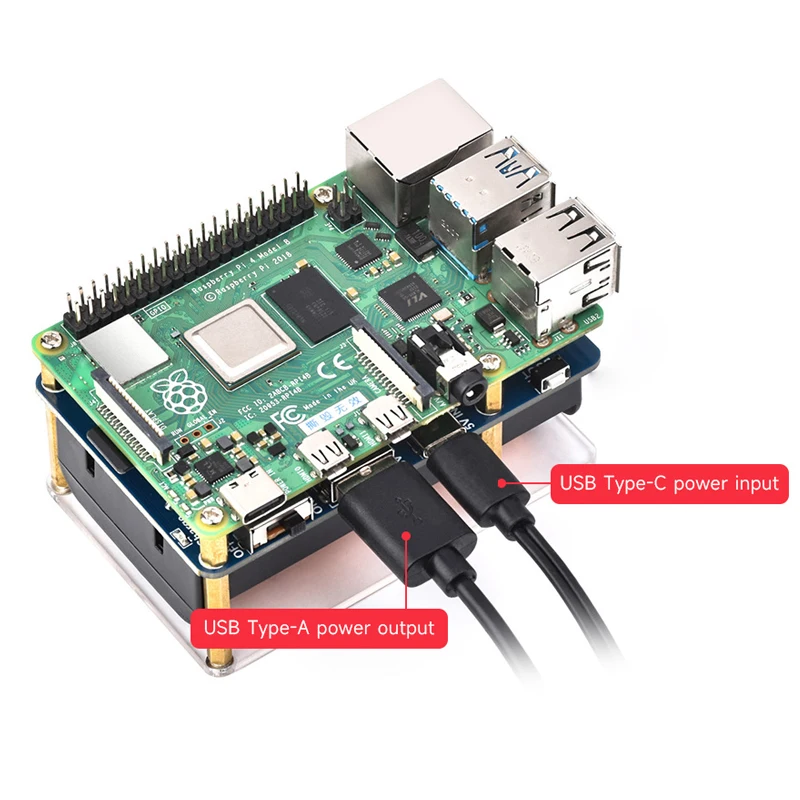

Interações USB Onbaord
Adota a interface USB tipo C para carregamento e a interface USB tipo A para saída de potência 5V, conveniente para alimentar outras placas
Recursos e Serviços
1. 5v Pogo Pins Connector Gestão de Caminho Dinâmico – Certidão : Yes
WIKI:
* Recursos para diferentes produtos podem variar, por favor, verifique a página wiki para confirmar os recursos realmente fornecidos.
