Name: E-ink Display Hat para Arduino 250x122 E-paper Tela de Interface Spi Framboesa pi 4b 3b 3b Zero Stm32 Jetson Nano 213 Polegadas
Brand: Acessórios Para Quadro de Demonstração
SKU: 4000477030075
Price: 100.14 BRL
Availability: InStock

Acessórios Para Quadro de Demonstração

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Compatível com	Raspberry Pi/jetson Nano/stm32/for Ardruino
Tipo de Acessório	Tela de LCD
Nome da Marca	Shchv
Origem	CN (origem)
Resolution	250×122
Color	Optional (black e White) OR (red e Black e White)
Size	2.13 Inch
Interface	SPI
Outline Dimension	65mm X 30.2mm
DOT Pitch	0.194 X 0.194
Grey Level	2
Full Refresh Time	2S
Refresh Power	26.4mw(typ.)
Viewing Angle	>170°
Standby Power	<0.017mw
Display Size	23.71mm X 48.55mm

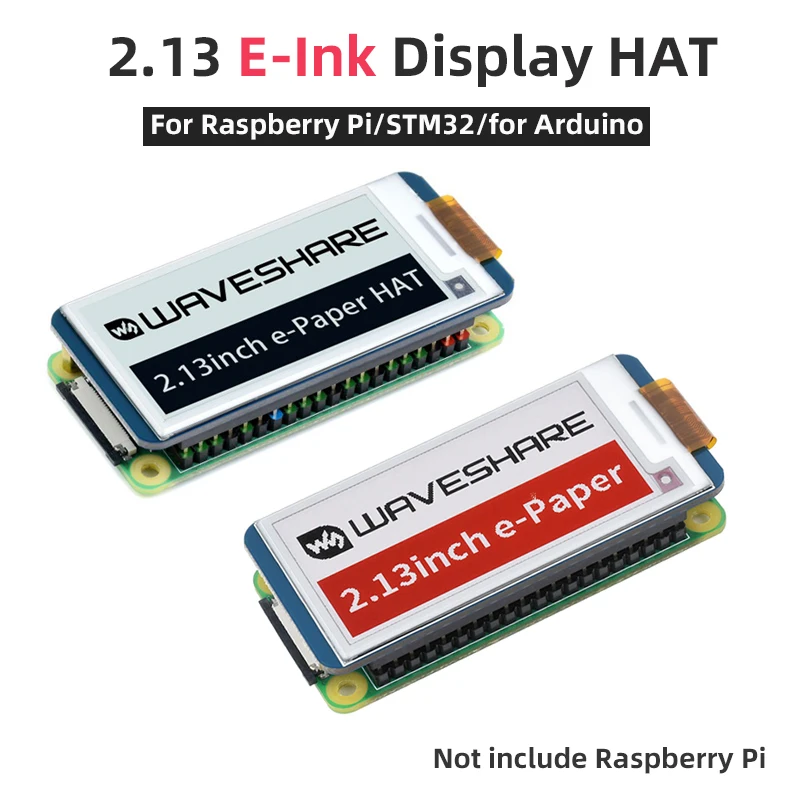

255×122, 2.13 polegadas E-Ink Display HAT para Raspberry Pi, SPI Interface (opção 1-preto e branco)

Síntese

Este é um monitor E-Ink HAT para Raspberry Pi, 2.13 polegadas, resolução 250×122, com controlador embutido, comunicando-se via interface SPI, suporta atualização parcial.

Devido às vantagens como o consumo ultra baixo da potência, ângulo de visão largo, exposição clara sem eletricidade, é uma escolha ideal para aplicações tais como a etiqueta da prateleira, instrumento industrial, e assim por diante.

Características

Sem luz de fundo, continua exibindo o último conteúdo por um longo tempo, mesmo quando desligar
Ultra baixo consumo de energia, basicamente energia é necessária apenas para refrescar
Padrão Raspberry Pi 40PIN GPIO extensão cabeçalho, suporta Raspberry Pi série placas, Jetson Nano
Interface SPI, para conexão com outras placas controladora como Arduino/Núcleo, etc.
Tradutor tensão a bordo, compatível com 3.3V/5V MCUs
Vem com recursos de desenvolvimento e manual (exemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)

Especificações

Tensão operacional: 3.3V/5V
Interface: SPI
Dimensão do esboço: 65mm × 30.2mm
Tamanho do ecrã: 23,71mm × 48,55mm
Passo do ponto: 0,194 × 0,194
Resolução: 250 × 122
Cor do visor: preto, branco
Nível cinzento: 2
Parcial refresque o tempo: 0.3s
Completo refresque o tempo: 2s
Refresque o poder: 26.4mW (tipo.)
Poder standby: <0.017mW
Vendo o ângulo: >170 °

Vantagens do EINK

A exposição do E-papel utiliza a tecnologia eletroforética da microcápsula para indicar, o princípio é: as partículas carregadas suspendidas no líquido claro mover-se-ão aos lados da microcápsula quando o campo elétrico é aplicado, tornando a microcápsula visível refletindo a luz ambiente, assim como o papel impresso tradicional.
O visor de papel eletrônico exibirá claramente imagens/textos sob luz natural, não requer luz de fundo e apresenta ângulo de visão de quase 180 °. Geralmente é usado como e-reader devido ao seu efeito semelhante ao papel.

Sandard Raspberry Pi 40PIN GPIO Cabeçalho

Compatível Com Placas De Série Raspberry Pi, Jetson Nano

Apenas para referência, o Raspberry Pi Zero NÃO está incluído.

Interface controle SPI bordo

Para o uso com placas do controlador como STM32/Arduino

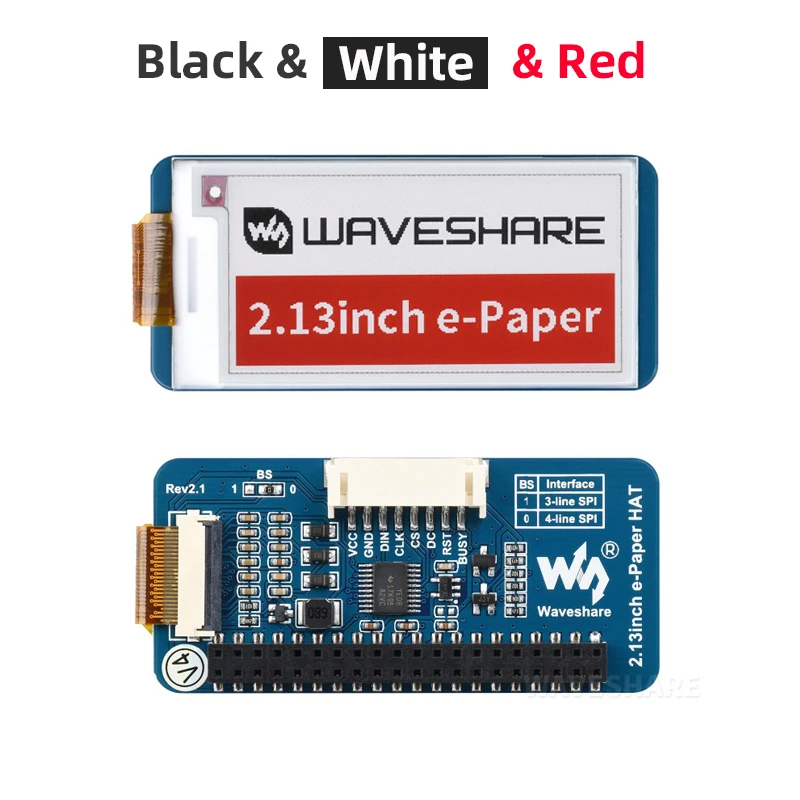

Interface

SÍMBOLO	DESCRIÇÃO
VCC	3,3 V/5V
GND	Terra
NC	NC
DIN	Pino SPI MOSI
CLK	Pino SPI SCK
CS	Seleção do chip SPI, baixa atividade
CC	Seleção de dados/comandos (alta para dados, baixa para comando)
RST	Reset externo, baixa atividade
EMPRÉSTIMO	Saída ocupada do estado, ativo alto

Tradutor tensão a bordo

Compatível com 3.3V / 5V MCUs

Dimensões

Exemplos aplicação

Apropriado para etiquetas do preço, etiquetas do ativo/equipamento, etiquetas da prateleira, etiquetas do nome da conferência…

Recursos Desenvolvimento

Wiki:

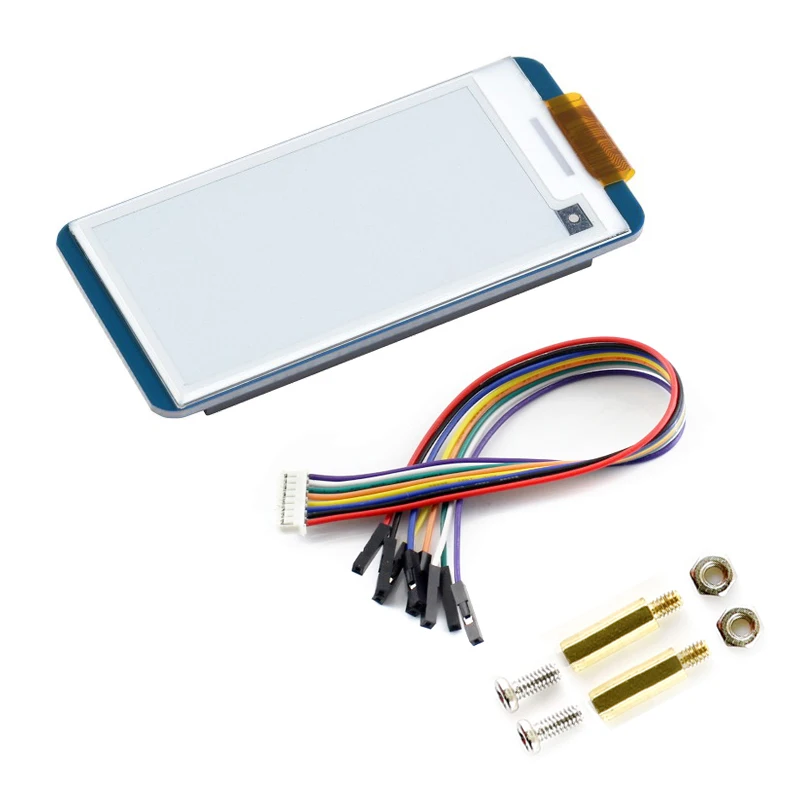

Lista de embalagem

1×2,13 polegadas e-Paper HAT (preto e branco)

1 x parafusos RPi pack (2pcs)

1 x PH2.0 20 centímetros 8Pin

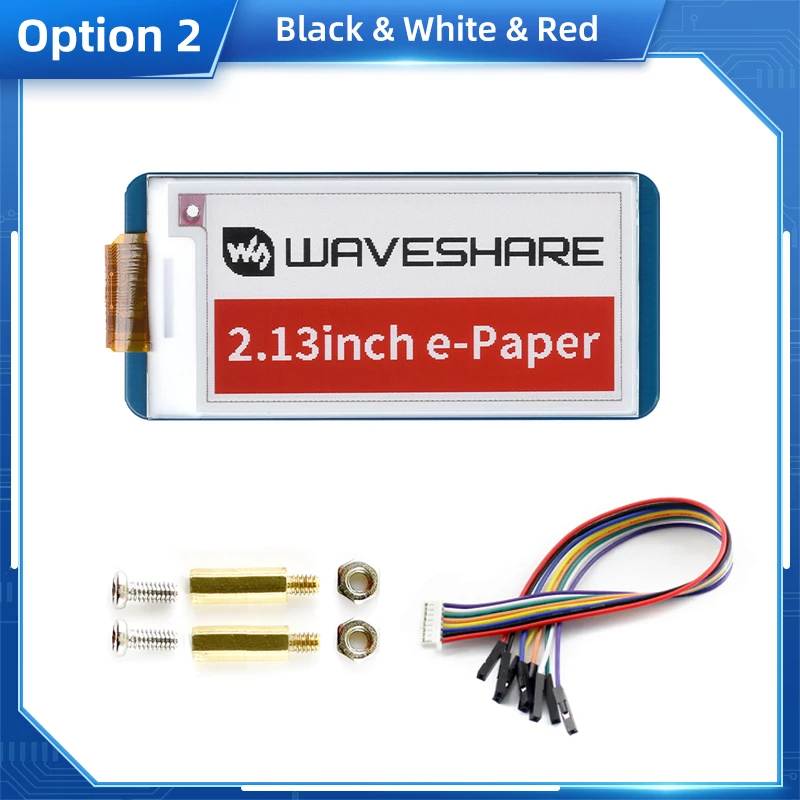

2.13 polegadas E-Paper HAT (B), 250×122, vermelho/preto/branco, SPI Interface (opção 2-vermelho e preto e branco)

2.13 ” E-Paper HAT (vermelho e preto e vermelho)

Baixa potência, ângulo de visão largo, papel-como o efeito sem eletricidade

Ideal para etiquetas de preço, etiquetas, instrumentos industriais…

Tamanho2.13″

Resolução250×122

Visão Ângulo>170°

Cor do visorVermelho/preto/branco

Escala cinzenta2

ComunicaçãoSPI

Painel exibiçãoE-papel

ExperiênciaPapel-como

AmbienteLuz ambiente exigida

Tipo exibição

1. Tela Display Raspberry pi Resolução Papel Tela Spi para Raspberry pi Zero para Arduino – Origem : cn Origem

Passivamente reflexivo

Características Num relance

Sem luz de fundo, continua exibindo o último conteúdo por um longo tempo, mesmo quando desligar

Ultra baixo consumo de energia, basicamente energia é necessária apenas para refrescar

Padrão Raspberry Pi 40PIN GPIO extensão cabeçalho, suporta Raspberry Pi série placas, Jetson Nano

Interface SPI, para conexão com outras placas controladora como Arduino/STM32, etc.

Tradutor tensão a bordo, compatível com 3.3V/5V MCUs

Vem com recursos de desenvolvimento online e manual (exemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)

Especificações

TENSÃO OPERACIONAL

3,3 V/5V

COR DE EXIBIÇÃO

Vermelho/preto/branco

INTERFACE

SPI de 3 fios, SPI de 4 fios

ESCALA CINZA

2

DIMENSÕES DE ESBOÇO

65 × 30,2 milímetros

TEMPO DE REFRESCO COMPLETO

15s

TAMANHO DE EXIBIÇÃO

48,55 × 23,71 milímetros

ENERGIA DE REFRESCA

26,4 mW (tipo.)

PITCH PONTO

0,229 × 0,228 milímetros

CORRENTE PADRÃO

<0.01uA (quase nenhum)

RESOLUÇÃO

Pixéis 250 × 122

VISUALIZAÇÃO DO ÂNGULO

>170°

Vantagens do EINK

A exposição do E-papel utiliza a tecnologia eletroforética da microcápsula para indicar, o princípio é: as partículas carregadas suspendidas no líquido claro mover-se-ão aos lados da microcápsula quando o campo elétrico é aplicado, tornando a microcápsula visível refletindo a luz ambiente, assim como o papel impresso tradicional.
O visor de papel eletrônico exibirá claramente imagens/textos sob luz natural, não requer luz de fundo e apresenta ângulo de visão de quase 180 °. Geralmente é usado como e-reader devido ao seu efeito semelhante ao papel.

Padrão Raspberry Pi 40PIN GPIO Cabeçalho

Compatível Com Placas De Série Raspberry Pi, Jetson Nano

Apenas para referência, o Raspberry Pi Zero NÃO está incluído.

Interface controle SPI bordo

Para o uso com placas do controlador como STM32/Arduino

4. Placa de Demonstração e Acessórios – Certificado de Teste Externo : Ccc

VCC

Poder (entrada 3.3V / 5V)

GND

Terra

DIN

Pino SPI MOSI

CLK

Pino SPI SCK

CS

Seleção do chip SPI, baixa atividade

CC

Seleção de dados/comandos (alta para dados, baixa para comando)

RST

Reset externo, baixa atividade

EMPRÉSTIMO

Pino ocupado saída status

Tradutor tensão a bordo

Compatível com 3.3V / 5V MCUs

5. Acessórios para Placa de Demonstração – Comprimento do Item : 3.8cm

Exemplos aplicação

Apropriado para etiquetas do preço, etiquetas do ativo/equipamento, etiquetas da prateleira, etiquetas do nome da conferência…

Mostra do produto

7. Componentes de Computadores – Altura do Item : 5.2cm

8. Tela Display Raspberry pi Resolução Papel Tela Spi para Raspberry pi Zero para Arduino – Peso do Item : 179g

Dimensões do esboço

9. 3b 3b Zero Stm32 Jetson Nano 213 Polegadas – Tensão : 6 v

Recursos e Serviços

WIKI:

Lista de embalagem

1×2,13 polegadas e-Paper HAT (vermelho e preto e branco)

1 x parafusos RPi pack (2pcs)

1 x PH2.0 20 centímetros 8Pin

10. E-ink Display Hat para Arduino 250×122 E-paper – tipo de Item : Sistemas e Segurança de Alarme
