Driver Board Lcd Screen Controller Hdmi para Innolux At070tn90 At090tn10 At070tn93 At080tn52 Micro Usb 50 Pinos At070tn92

As dimensões externas do produto são de 87.5*52.8MM * 7MM

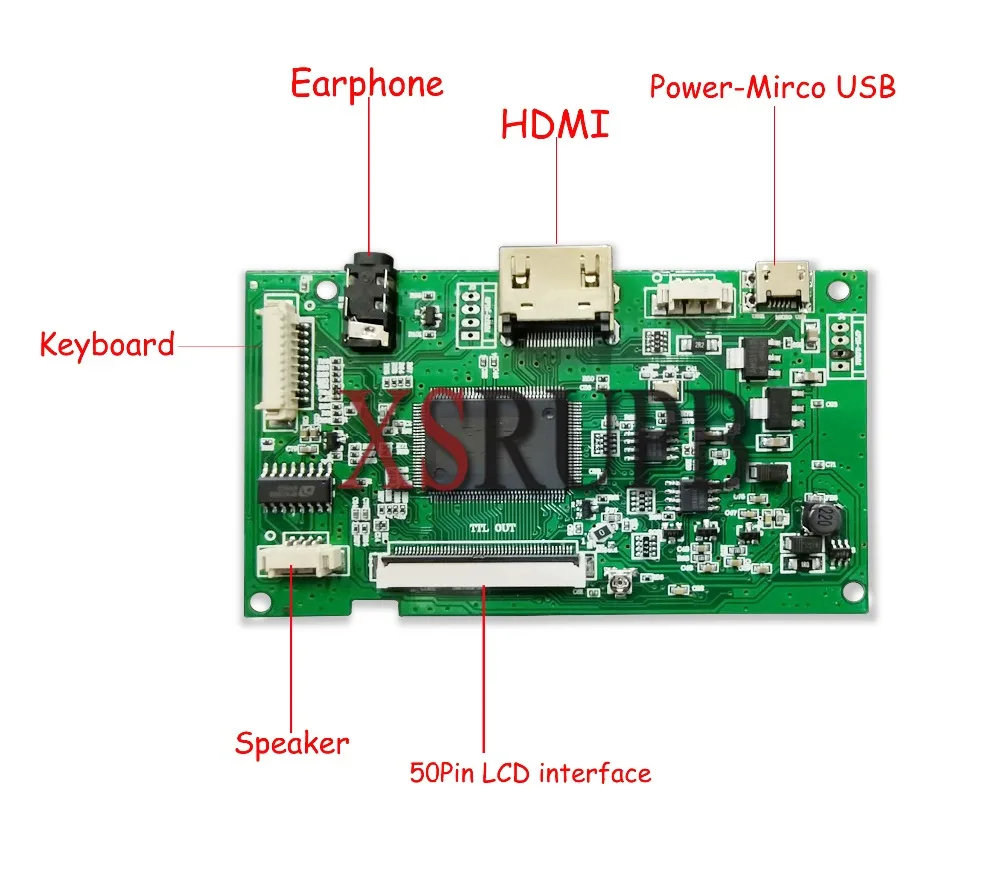

Esta placa pode
1. interface de alimentação MIRCO USB, fonte de alimentação padrão 5V, precisa ser maior do que 1.5a
2. Todos os soquetes de encaixe serão 1.25mm com soquetes do remendo
3,1 entrada do sinal do canal HDMI, e este apoio do IC é HDMI1.2
4, HDMI para montagem banhada a ouro de alta qualidade
5. A interface da tela é definida pelo conector banhado a ouro de alta qualidade-50pin-at070tn92
6. A saída do amplificador de potência é suportada, 8-2w / 4-2w
7. O projeto especial do circuito é adotado para a placa do motorista, que pode conduzir sobre o luminoso do diodo emissor de luz 10V e apoiar a saída atual 200MA no máximo.
8, suporte, interface padrão ttl-50p (veja AT070TN92,),
9, padrão 5 chave imprensa placa interface chave e suporte de duas cores display de luz LED
10, saída do sinal do apoio TTL,
Pode suportar AT070TN92,AT065TN14,AT090TN12,AT090TN10,AT070TN90,AT070TN93,AT070TN94, AT080TN64 interface 50PIN universal TTL LCD

Para outros modelos, verifique por favor a especificação do LCD ou consulte nosso departamento técnico
Onze. A resolução de exibição de saída máxima desta placa de driver é 1920X120 VGA e HDMI número escravo (relacionado à tela LCD).
A placa do motorista adota componentes SMD completos
12, a placa do motorista podem aumentar a função de controlo a distância (necessidade de conseguir através do software) os procedimentos existentes precisam somente de adicionar o controlo a distância, uso direto
Treze. Esta placa de movimentação pode automaticamente detectar e indicar a informação relevante da tensão de entrada —- nota: esta função é personalizada, contacta por favor nosso departamento técnico
Catorze. Esta placa do motorista pode apoiar a função da máquina automática do interruptor do sinal da detecção — esta função é personalizada
15, exibição de sinal HDMI, padrão 4S nenhum sinal máquina automática, sinal de início automático, função de economia de energia
16. O procedimento normal desta placa de motorista é poder sobre e começar acima sem sinal
17. A placa motriz tem quatro furos do posicionamento.
18. Nós podemos proporcionar outros serviços personalizados para exigências especiais
19. O cliente precisa mudar o programa e se conectar com a nossa empresa para comprar a placa de download do programa relevante.
20, usando a placa de transferência do programa da relação de USB da empresa, você pode adicionar o LOGOTIPO no código do BIN por si mesmo
21, suporta apenas saída de som HDMI, amplificador de potência recomendado para escolher 8 Europa/1W, 8 Europa/2W,4 Europa/1W,4 Europa/2W e outras especificações
22. Esta placa de acionamento adota assento FPC especial banhado a ouro de dupla face, que não está conectado para cima ou para baixo na zona e pode ser usado diretamente
23, interface dupla design, melhor versatilidade
24. A tensão de VCOM adota o projeto do ajuste do potenciômetro, que pode adaptar-se a mais telas de LCD, e o ajuste é conveniente e simples
25. Suporte a função de saída de auscultadores, suporte a padrões nacionais e internacionais, dois tipos de interfaces padrão de auscultadores, comum 3,5mm auscultadores para a maioria dos telemóveis

Lista de embalagem

1 * placa drive LCD
1 * teclado e cabo
