Domoticz on Raspberry Dsmr Holandês p1 Poort para Medidor Smart Jusme Kaifa Fixis Iskra Sagemcom Kamstrup
Original price was: R$ 56,25.R$ 50,62Current price is: R$ 50,62.
DÚVIDAS?
Envie um email para:
Cabos de Computador e Conectores
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
Características | Especificações |
---|---|
Embalagem | NÃO |
Número do Modelo | Usn201114a |
Tipo | Cabo Serial |
Nome da Marca | Yidama-tongle |
Origem | CN (origem) |
Application | Domoticz ON Raspberry |
Feature 01 | P1 Cable |
Type 01 | Dutch Dsmr |
Type 02 | Ftdi TTL Cable |
Type 03 | Slimme Meter |
Type 04 | Landis GRY E350 |
Type 05 | Iskra Am550 |
Type 06 | Kamstrum 162 |
Type 07 | Iskra En350 En351 |
Type 08 | Iskra Mt382 |
Type 09 | Kaifa Ma105 EN Ma304 |
Chip | Ftdi |
Application Port | Dsmr Port |
System Support | Win7/8/10/xp/android/mac Os/linux/vista |
P1 poort slimme meter usb para rj11 6p6c 6p4c TTL Uart cabo holandês com chip FTDI com Domoticx em framboesa
Wat é een P1 poort
De P1 poort é een seriele poort (é opcional) op je digitale elektra meter waarin je een RJ-11 (Jack registrado) stekkertje kan steken (bekend van de telefonaansluitingen) om zo de meterstanden en het verbruik uit te lezen. Het é niet mogelijk om gegevens naar de poort te sturen!
Onderaan deze página heb ik de informatiebladen “Dutch Smart Meter Requirements” (DSMR) toegevoegd.

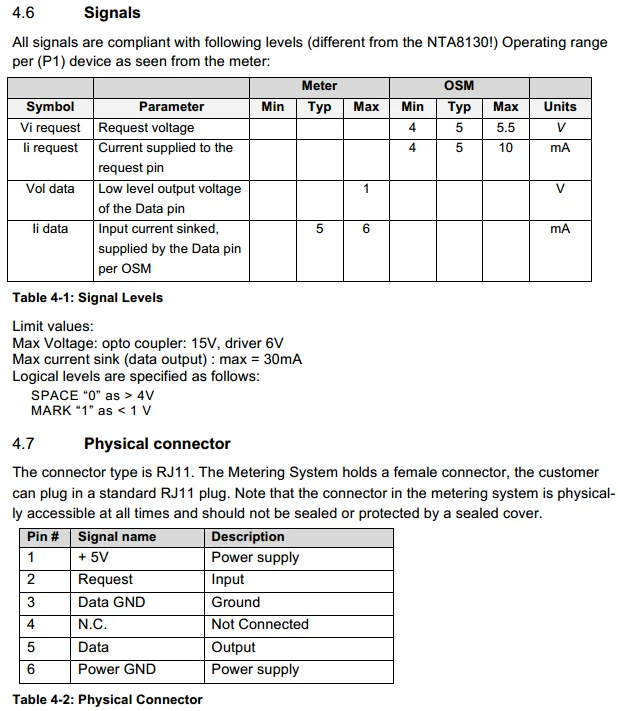

Niet standaard (zie DSMR v4.04, Hfdst 4.6 “sinais”)
Deze seriele poort is echter niet standaard, ondanks dat hij op UART TTL niveau werkt, zijn de logische waarden omgedraaid: 1 = 0 en 0 = 1 ,dit is softwarematig op te lossen, maar geeft niet altijd het gewenste resultaat, oplossing é om dit hardwarematig te doen, Bijvoorbeeld conheceu een chip ertussen te plaatsen vaak wordt een MAX232 de 7404 gebruikt.
Volgens de especificação kan de ponto max. 15v aan, dus een echt RS232 signaal (+ 12v) em “echte” com poort moet hij aan kunnen.
Stekker voor de P1 poort.
Het stekkertje dat em de P1 poort moet é tipo het RJ-11, 4 de 6 pinos (bekend van de telefonaansluitingen):

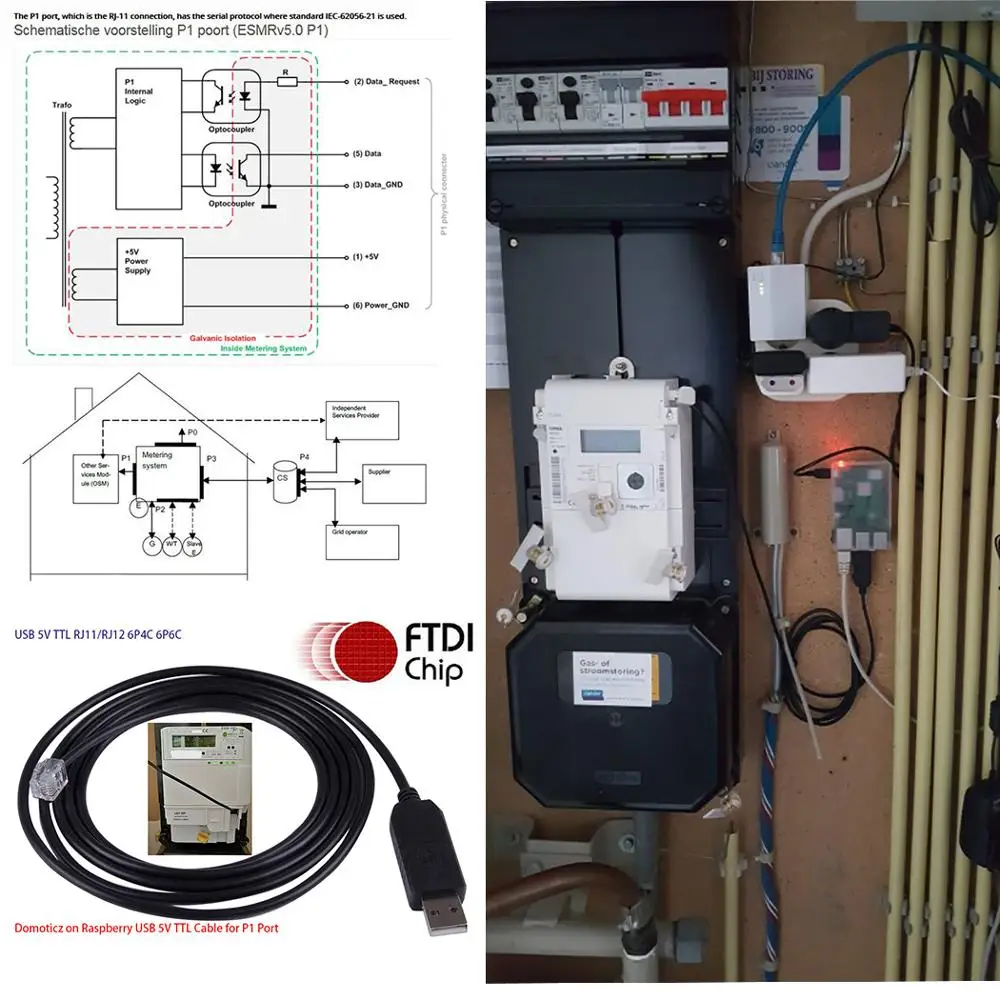

Esquematische voorstelling P1 poort (ESMRv5.0 P1)
Veja o vedio do aplicativo cliente
Pinagem do medidor
-Iskra ME 382 e MT 382 pinagem

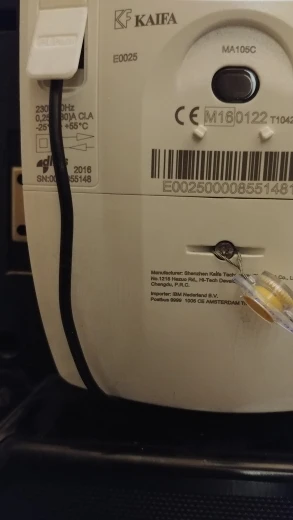

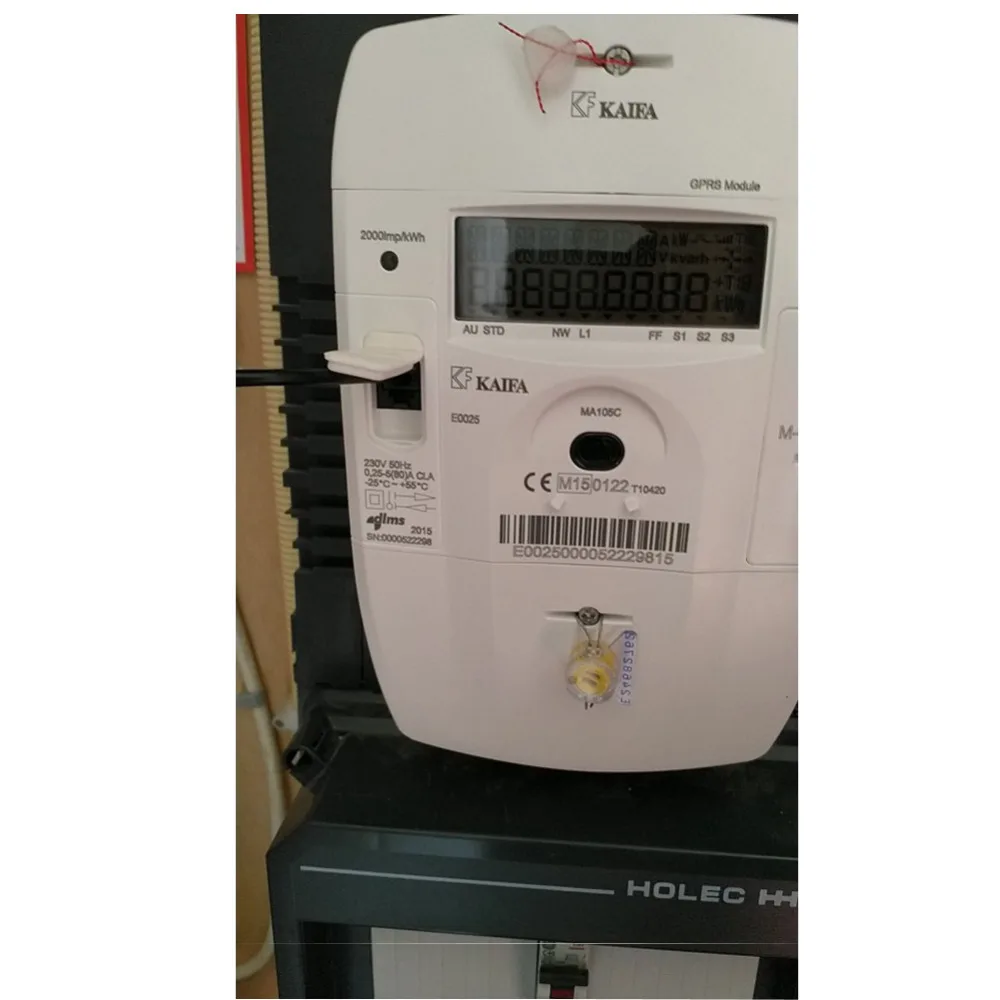

-Kaifa MA105 e Pinagem MA304
-Kamstrup 162, 382 en 351 pinagem

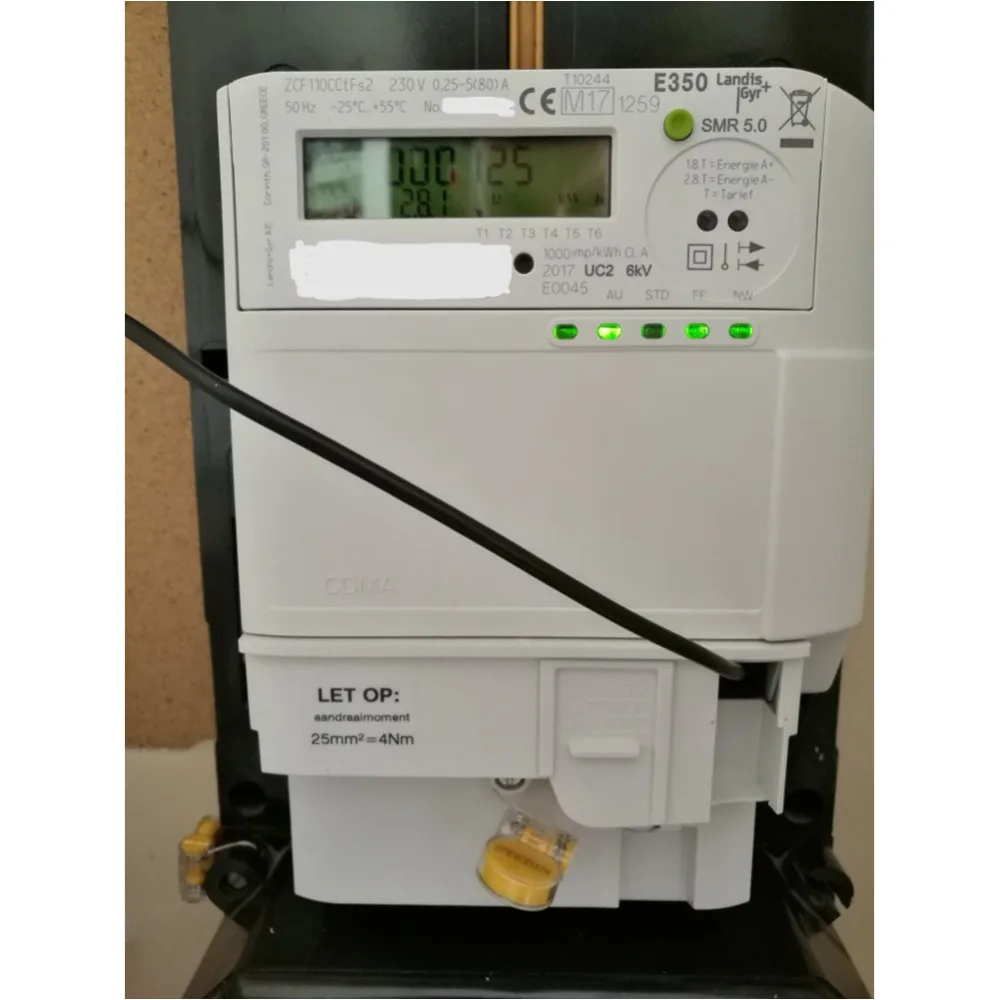

-Pinagem Landis + Gyr E350
Pin 1 en 6 encontrou DSMR 2,2:
Sl. Volgens de documentação DSMR é pin 1 e 6 fontes de produção com om de série hardware interface van de p1 ponto te voeden, maar dit wordt vanuit de meter (intern) al gevoed (om eventuele kortsluiting porta gebruikers te voorkomen), daarom zijn ze vervallen!
1. Cabos de Computador e Conectores – Dimensions : 28*9*22cm
Hoe data uit te lezen
De P1 poort stuurt alleen maar data als de RTS pin is voorzien van >+ 5v ten opzichte van de GND (-), zolang de spanning daarop blijft staan wordt er elke 10 segundos een “telegram” verzonden op de TxD
Echter om de série dados goed te ontvangen é deze instelling van de P1 poort ook niet standaard (9600 8N1) maar heeft deze instalação:
DSMR 2.2
9600 7E1:
Baudrate = 9600
Dados bits = 7
Paridade = Mesmo
Parar bits = 1
DSMR 4.0/4.2
115200 8N1:
Baudrate = 115200
Dados bits = 8
Paridade = Nenhum
Parar bits = 1
Kijk op deze página hoe je een P1 poort kan uitlezen met Behulp van een Arduino.

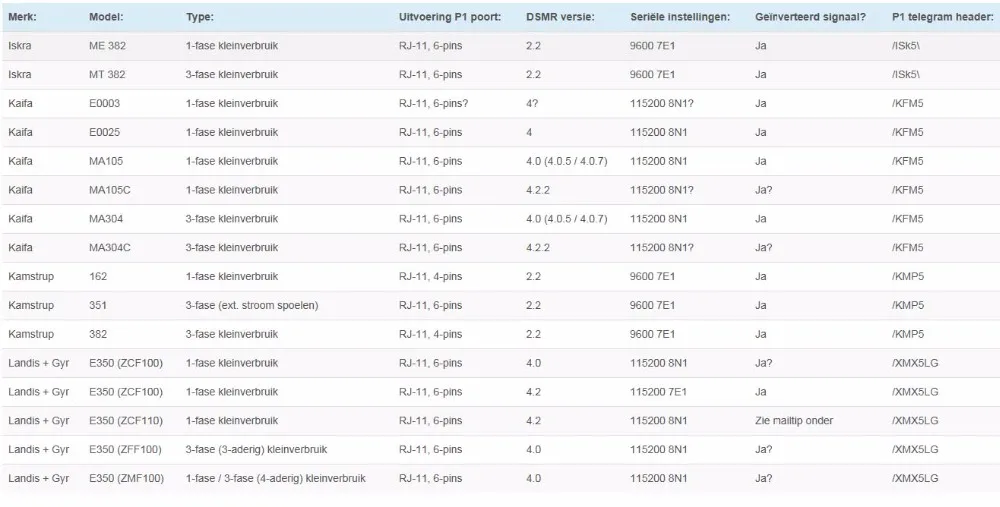

Instellingen gevonden op het internet hier en daar (heb je wijzigingen, stuur een MAIL):
2. Domoticz on Raspberry Dsmr Holandês p1 Poort – Rated Input Power : 600w – 750w – 1000w
Geen gegevens/telegrama, probeer eens een weerstandje!
* Mailtip * van Dhr. Lourens:
De Landis + Gyr, E350 (ZCF110) werkt zonder een inverter nodig te hebben. Deze meter heeft een open collector en met een weerstandje van 1kOhm van een 3.3V voeding kan je rechtstreeks de dados uitlezen met een 3.3V seriele poort. De RTS heeft 5V nodig maar het werkt ook conheceu 6V goed (a nu toe).
* Mailtip * van Dhr. Bouwstra
Mijn metro, de Landis + Gyr E350 DSMR 4.2 heeft een coletor aberto uitgang om deze medidor werkend te krijgen moet je een 1kOhm weerstand tussem de Vcc en RxD pin plaatsen.
Deze info heb ik gevonden op: domoticaforum.eu
* Mailtip * van Dhr. Otten
Para o melhor de CRC (de 4 hex waarden achter het “!”)
CRC é um valor CRC16 calculado sobre os caracteres anteriores na mensagem de dados
(De “/” para “!” usando o polinômio: x16 + x15 + x2 + 1).
CRC16 não usa XOR dentro, nenhum XOR fora e é calculado com bit menos significativo primeiro.
O valor é representado como 4 caracteres hexadecimais (MSB primeiro).

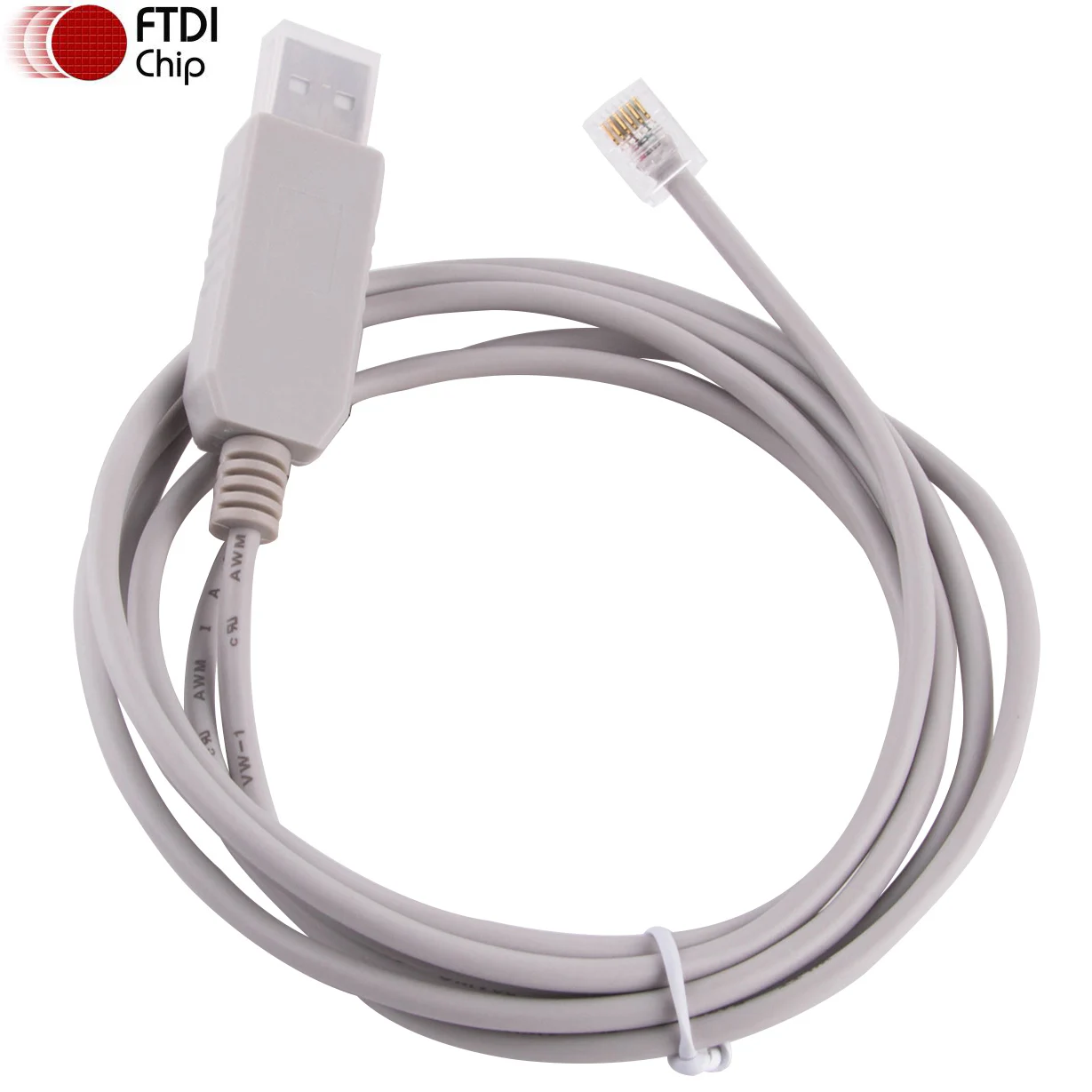

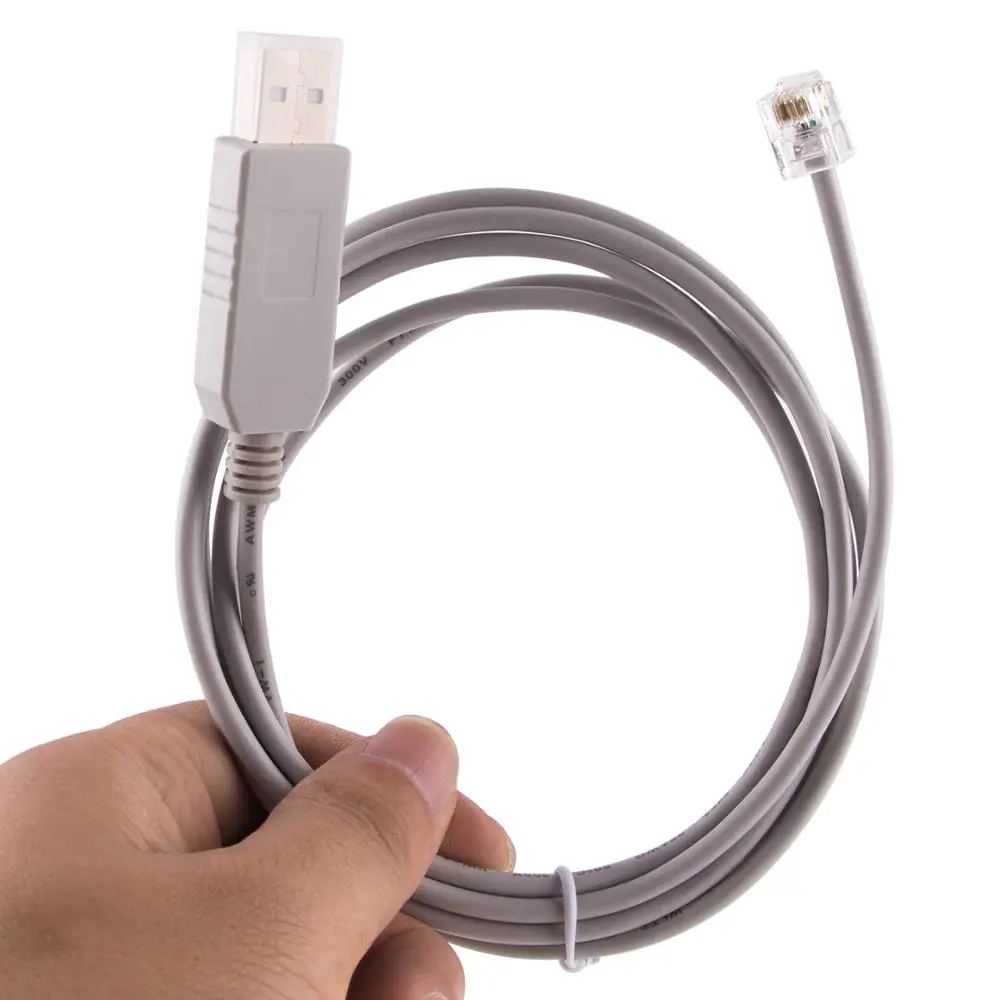

Cabo USB para TTL 5V TTL Uart

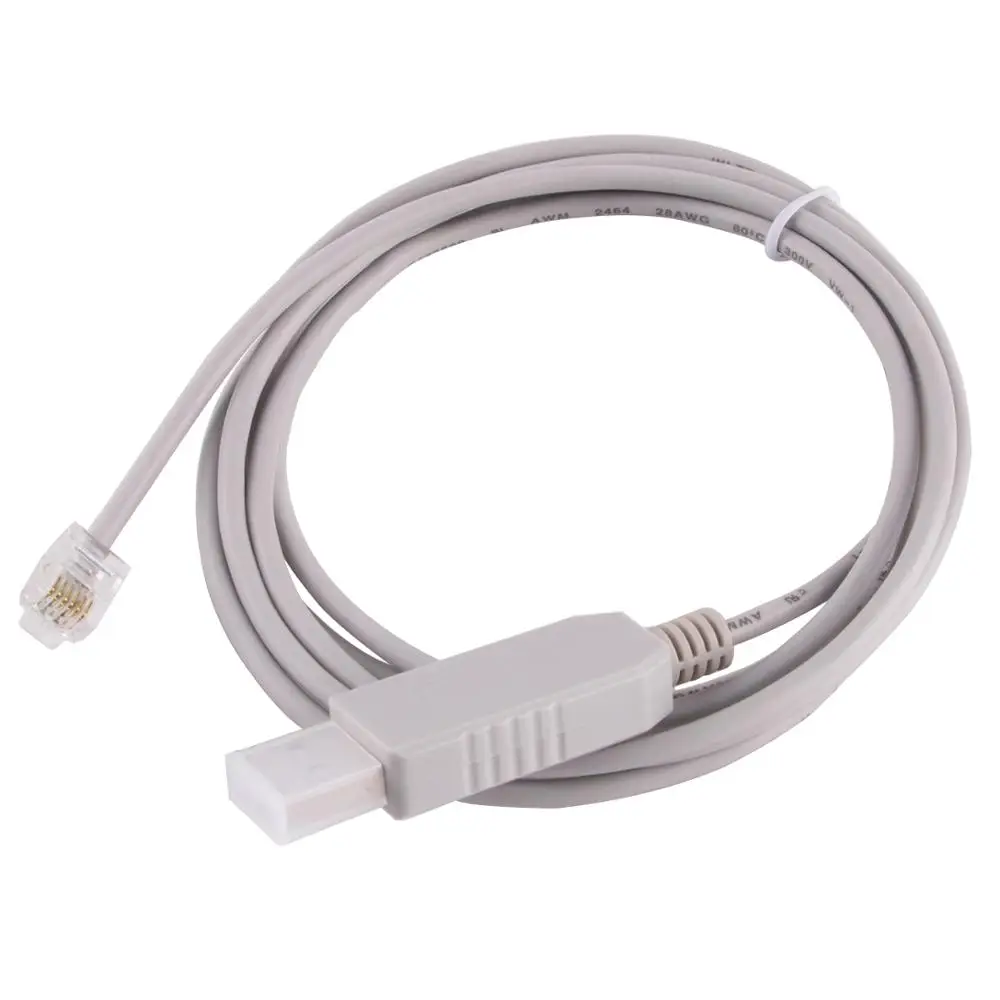

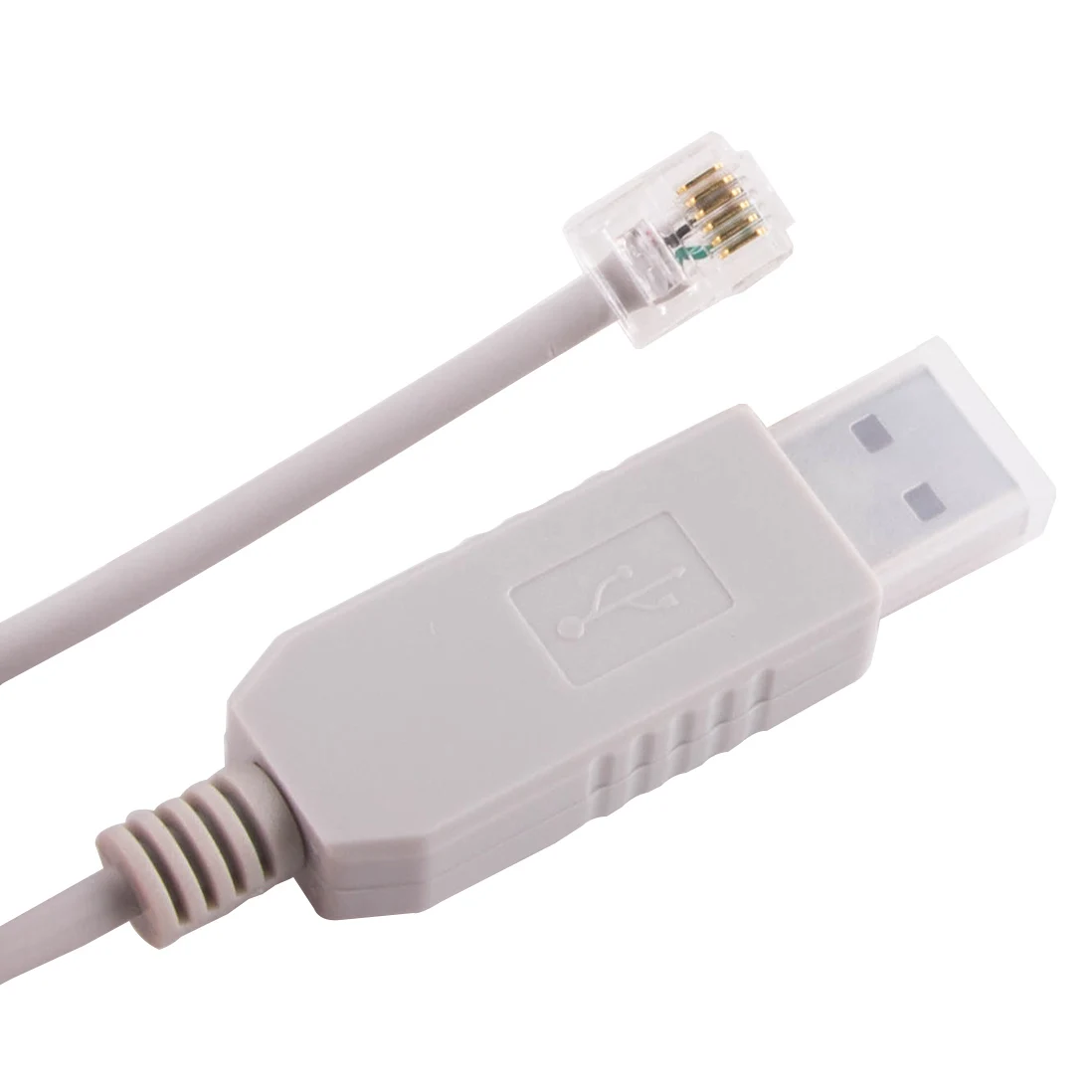

Cabo serial USB para RJ11 6P6C/RJ12 6P4C
Usado para Holandês Slimme Medidor Inteligente P1 Poort Cabo de Landis GYR E350 ISKRA ME 382 MT382 KAIFA MA105A MA105B MA105C
Kamstrup 162 382 en351 ISKRA AM550 Segemcom XS210 T210-D
100% Geniune FTDI Chip importação do Reino Unido. 100% qualidade garantida.
Um ano qualidade garantia, toda a vida maintainence
Baixar driver FTDI: https://www.ftdichip.com/Drivers/VCP.htm
Guia De Instalação FTDI: http://www.ftdichip.com/Support/Documents/InstallGuides.htm
Qualquer Pinout personalizado, por favor Deixe mensagem
3. Cheap Cabos de Computador e Conectores – Nodelo Ref. : Dkjs55z4 – Dkjs65z5 – Dkjs80z6
4. Cabos de Computador e Conectores – Origem : cn Origem
5. Domoticz on Raspberry Dsmr Holandês p1 Poort – Nome da Marca : Deko
6. Cheap Cabos de Computador e Conectores – tipo de Serra : Serra Tico-tico
7. Cabos de Computador e Conectores – Fonte de Energia : ca
8. Domoticz on Raspberry Dsmr Holandês p1 Poort – Velocidade sem Carga : 3000 Rpm
9. Cheap Cabos de Computador e Conectores – Peso : 2.90kg
10. Cabos de Computador e Conectores – Uso : Caseiro
11. Domoticz on Raspberry Dsmr Holandês p1 Poort – Dimensions : 28*9*22cm

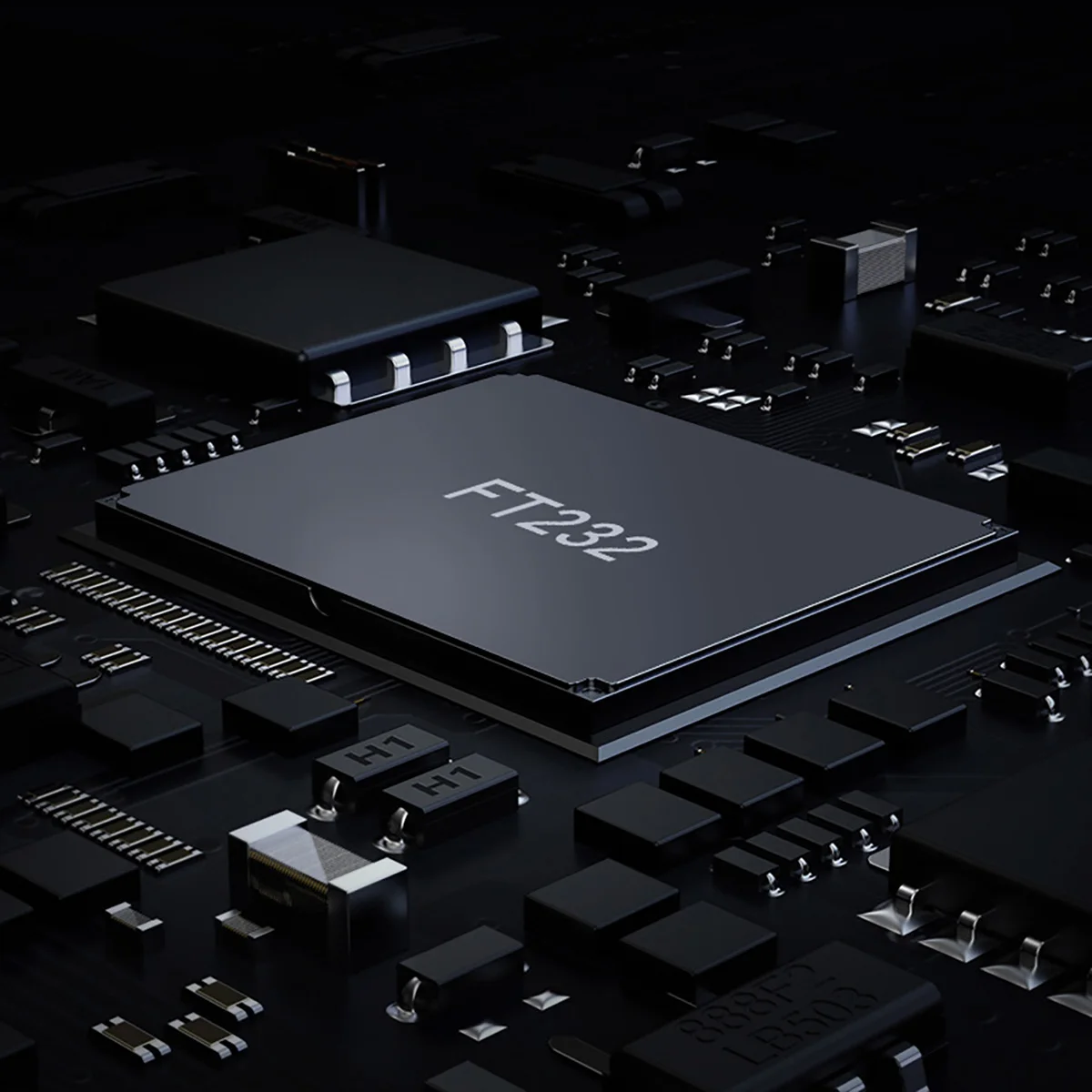

Sobre o FT232RL
O FT232R é o dispositivo mais recente a ser adicionado à gama de dispositivos de circuito integrado de interface UART USB da FTDI. O FT232R é uma interface UART USB para serial com saída opcional do gerador de clock e o novo FTDIChip-ID Segurança dongle recurso. Além disso, assíncrono e síncrono bit bang interface modos estão disponíveis. Os projetos USB para serial usando o FT232R foram ainda mais simplificados integrando totalmente a EEPROM externa, o circuito de relógio e os resistores USB no dispositivo.
O FT232R adiciona duas novas funções em comparação com seus antecessores, efetivamente tornando-o um chip &3 em 1& para algumas áreas de aplicação. O relógio gerado internamente (6MHz, 12MHz, 24MHz e 48MHz) pode ser retirado do dispositivo e usado para acionar um microcontrolador ou uma lógica externa. Um número único (o FTDIChip-ID) é queimado no dispositivo durante a fabricação e é legível por USB, formando assim a base de um dongle de segurança que pode ser usado para proteger o software aplicativo do cliente de ser copiado.
Único chip USB para transferência de dados serial assíncrona.
Todo o protocolo USB manipulado no chip-Não requer programação de firmware específica para USB.
Suporte a interface UART para 7 ou 8 bits de dados, 1 ou 2 bits de parada e par/par/marca/espaço/sem paridade.
Hardware totalmente assistido ou aperto de mão do software X-On / X-Off.
Taxas de transferência de dados de 300 baud a 3 Megabaud (RS422 / RS485 e em níveis TTL) e 300 baud a 1 Megabaud (RS232).
Suporte embutido para caracteres de eventos e condição de quebra de linha.
Novo USB FTDIChip-ID Característica.
Novos pinos configuráveis CBUS I/O.
Auto transmita o controle do amortecedor para aplicações RS485.
Transmita e receba sinais LED drive.
Novo sinal de saída 48MHz, 24MHz,12MHz e 6MHz Opções para dirigir MCU externo ou FPGA.
O FIFO recebe e transmite buffers para alto rendimento dos dados.
256 Byte receber buffer e 128 Byte transmitir buffer utilizando buffer suavização tecnologia para permitir alto rendimento de dados.
Ajustável receber buffer timeout.
Opções de interface do modo bit bang síncrono e assíncrono com estroboscópios RD # e WR #.
Nova opção CBUS bit bang mode.
EEPROM interna de 1024 bits integrada para configuração de E/S e armazenamento USB VID, PID, número de série e descrição do produto.
Dispositivo fornecido pré-programado com número serial USB exclusivo.
Suporte para USB suspender/retomar.
Suporte para ônibus alimentado, auto alimentado, e ônibus de alta potência alimentado configurações USB.
Conversor de nível 3.3V integrado para USB I/O.
Conversor de nível integrado UART e CBUS para interface com 5V – 1.8V Logic.
Verdadeira saída da unidade 5V / 3.3V / 2.8V / 1.8V CMOS e entrada TTL.
Alta I/O pin saída drive opção.
Resistores USB integrados.
Circuito integrado de reinicialização de energia.
Relógio totalmente integrado-sem necessidade de cristal externo, oscilador ou ressonador.
Filtragem de alimentação AVCC totalmente integrada-Nenhum pino AVCC separado e nenhum filtro externo R-C necessário.
Opção inversão do sinal UART.
Modo USB transferência a granel.
3.3V a 5.25V Single Supply Operação.
Baixo funcionamento e USB suspendem a corrente.
Baixo consumo banda USB.
Controlador host UHCI / OHCI / EHCI compatível.
USB 2.0 Full Speed compatível.
-40 °C a 85 °C estendeu a temperatura de operação.
Estão disponíveis drivers que permitem que dispositivos FTDI funcionem com os seguintes sistemas operacionais:
Janelas 8,1
Janelas 8,1×64
Janelas 8
Janelas 8×64
Servidor Windows 2012
Windows Server 2008 R2
Janelas 7
Janelas 7×64
Windows Servidor 2008
Windows Server 2008 x64
Windows Vista
Windows Vista x64
Windows Servidor 2003
Windows Server 2003 x64
Windows XP
Windows XP x64
Windows ME
Janelas 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (versão 4.2 e superior)
Andróide
Windows RT
Suporte para WinCE7.0
O teste funcional inicial realizado pela FTDI mostrou que os drivers FTDI funcionam como esperado no Windows CE 7.0
Suporte para versões mais antigas do Windows Desktop
NOTA: A Microsoft terminou o suporte para certificar XP e VISTA através do seu programa de teste WHCK. Como tal, as compilações atuais ainda funcionarão no XP e VISTA, mas não são certificadas pela Microsoft.
Diferenças na API do driver
Para a maioria desses sistemas operacionais dois tipos de driver estão disponíveis: Virtual COM Port (VCP) drivers e direct (D2XX) drivers. O driver VCP emula uma porta serial do PC padrão, de modo que o dispositivo USB possa ser comunicado como um dispositivo RS232. O driver D2XX permite acesso direto a um dispositivo USB através de uma interface DLL.
Para localizar os drivers que você deseja instalar para um dispositivo, selecione qual dos tipos de driver você deseja usar (VCP ou D2XX) e, em seguida, localize os sistemas operacionais apropriados. Com exceção do Windows 98 e do Windows ME, todos os dispositivos são suportados em cada pacote de driver.
Se um driver VCP for necessário para Android, consulte a seguinte nota do aplicativo: TN 132 Adicionando dispositivos FTDI VCP Driver Support para Android
