Dispositivo Ethernet de Porta Conversor Industrial de Porta Servidor Rs232 Rs485 Rs422 Suporte Verdog Modbus Rtu para Modbus

Nota, existem diferentes tipos de adaptador de energia opcional, reino unido/ue/eua/au plug, por favor escolher o produto que você gosta.

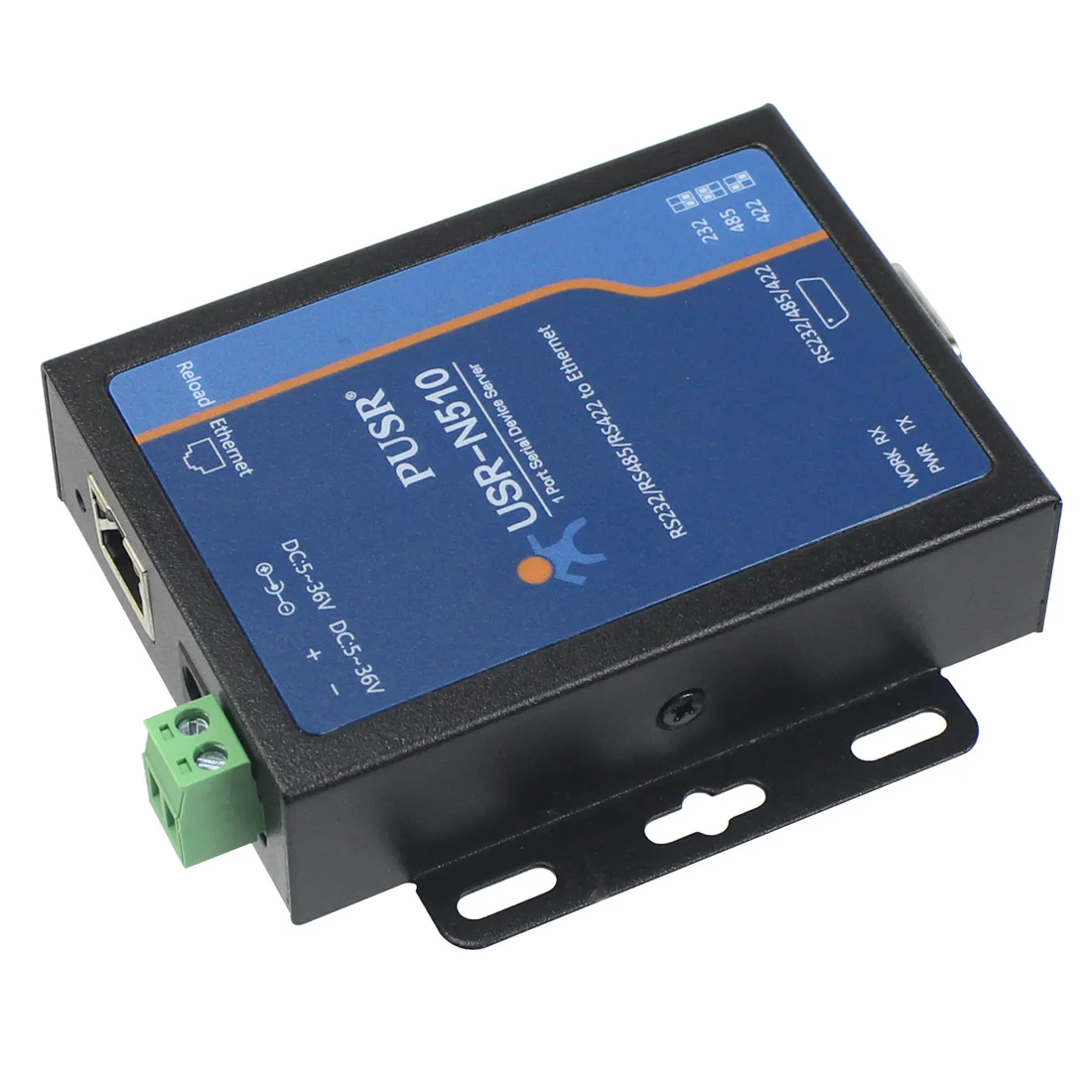

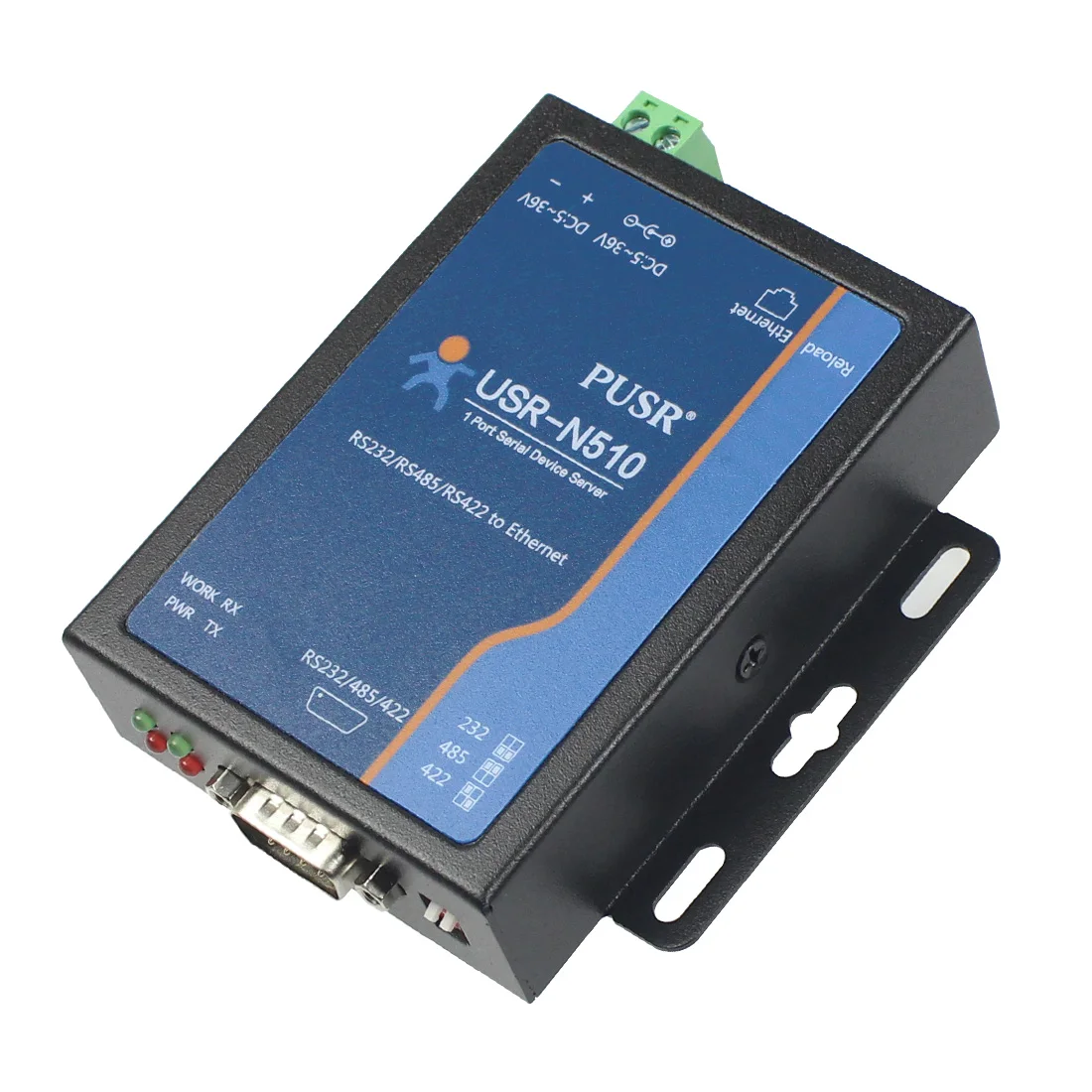

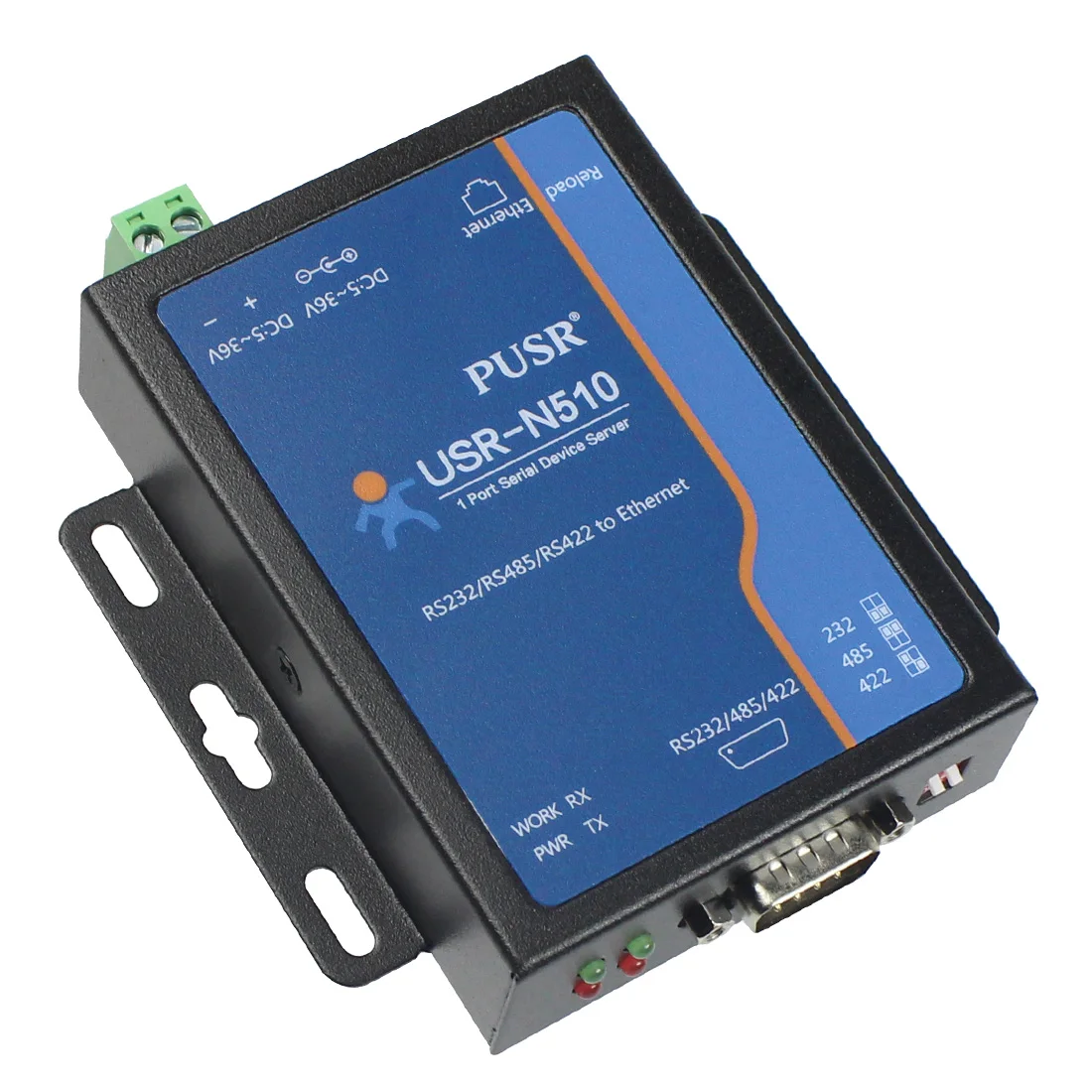

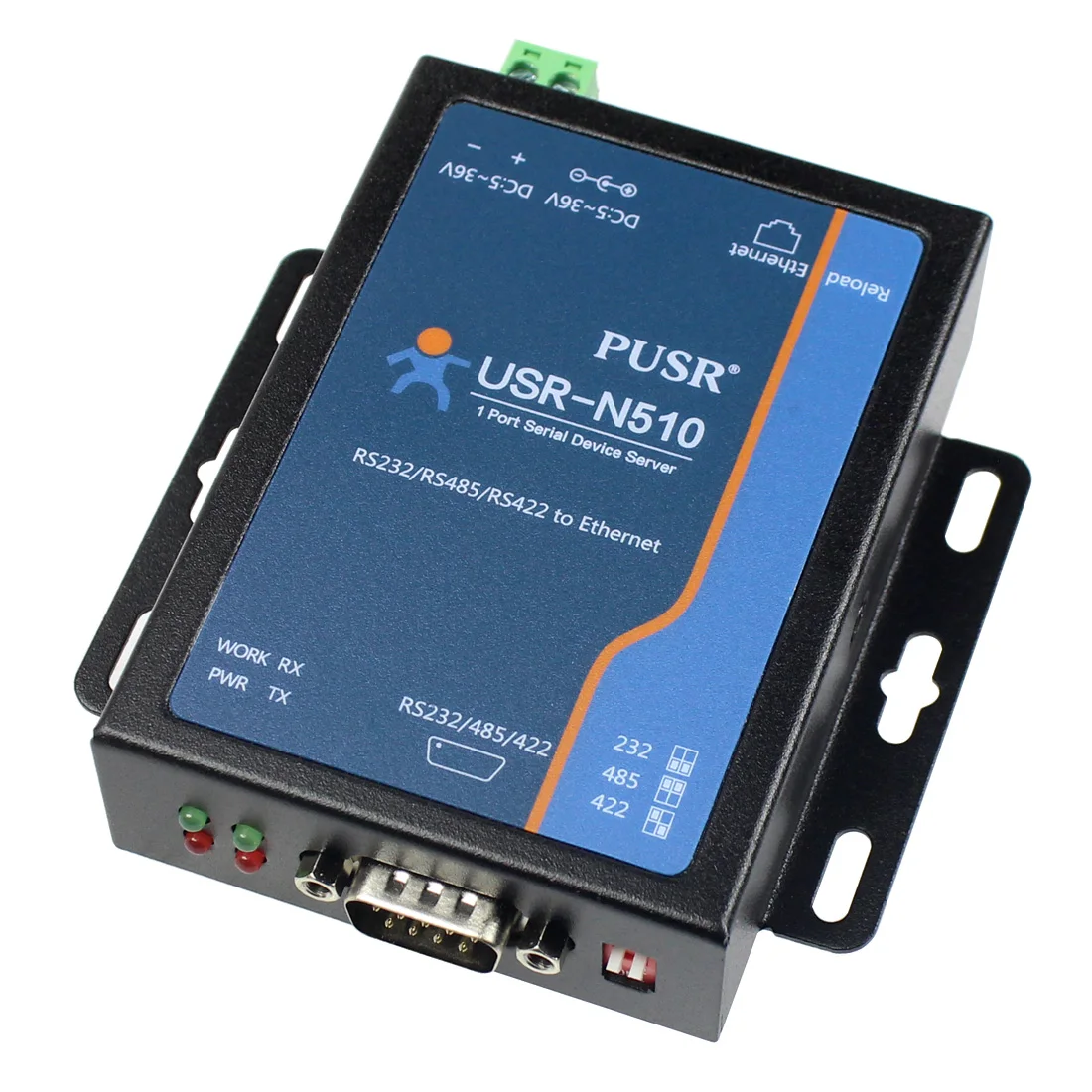

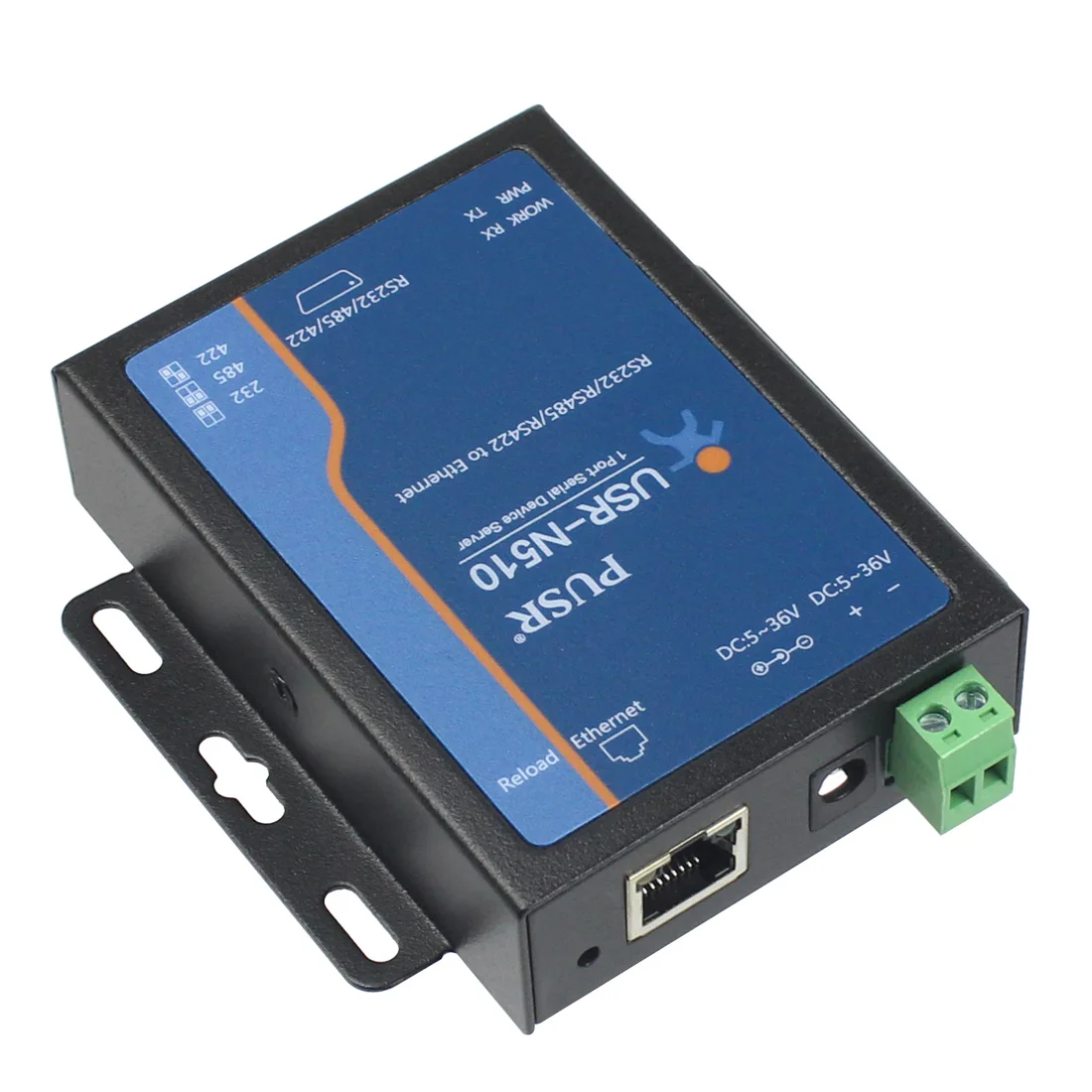

1 os servidores USR-N510 do dispositivo dos ethernet do porto podem realizar a transmissão transparente bidirecional entre rs232/rs485/rs422 e a rede.

Servers 1-port RS-232/422/485 servidores de dispositivos ethernet
Accepts fonte de alimentação aceita ampla faixa de entrada de tensão dc 5-36v
Support suporte tcp server/cliente, servidor udp/cliente, cliente https, com virtual
Support suporte modbus rtu para modbus tcp
Ccontrole de fluxo de suporte cts/rts, xon/xoff
Support suporte 1 RS-232, RS-485/422 3in1 porta serial para 1 10/100base-t (x) interface ethernet auto-adaptável
Configuration configuração através da página do servidor web, em comandos, e utilitário do windows
Firmfirmware especial mqtt/ssl (vendas de contato)

Introdução

USR-N510 é um único servidor de dispositivo serial, que pode realizar a transmissão transparente bidirecional entre serial e ethernet. Não mais considere sobre os detalhes, conversão de protocolo dentro do servidor. Através de configurações simples através da página web ou software de configuração pode atribuir detalhes de trabalho, realizar dados de série e pacote de dados tcp/ip transmissão transparente.
Mais proteção: o dispositivo tem proteção de alto nível na fonte de alimentação, porta serial, porta ethernet.
USR-N510 é baseado no processador do braço e é integrado internamente com o protocolo tcp/ip. O usuário pode facilmente realizar a rede incorporado do dispositivo.

Características

• Proteção de ferragem brandnew, proteção de alto nível na porta serial, porta ethernet e fonte de alimentação, adequada para um ambiente industrial mais áspero.
• Cortex-M4 kernel, temperatura de trabalho da categoria industrial, e pilha do protocolo do ip de tcp, mais estável.
• Ethernet 10/100mbps, suporte automático-mdi/mdix
• Suporte servidor tcp, cliente tcp, udp, servidor udp, modos de trabalho do cliente httpd
• Uma porta pode corresponder 2 soquetes
• Impressão em rede de apoio
• Apoio ModBus gateway
• Apoie a porta serial virtual e forneça o software correspondente USR-VCOM
• Taxa de transmissão de série a partir de 600bps ~ 230.4K bps, métodos de verificação de apoio 5: Nenhum, Estranho, Até Mesmo, a Marca, o Espaço
• Suporte ip estático, dhcp, pode perguntar dispositivo de rede através do protocolo de transmissão udp
• Oferecer serial e protocolo de configuração de rede, instrução de códigos de chave, o usuário pode integrar a função de configuração de parâmetros em seu software de aplicação
• Forneça exemplos de programação do soquete do tcp/ip do pc tais como vb, andriod, ios etc.
• Webpage incorporado, também pode personalizar página da web para usuários.
• Botão de recarga, uma chave para restaurar as configurações padrão.
• Rj45 com luz indicadora de ligação/dados, transformador de isolamento embutido e isolamento eletromagnético 2kv.
• O endereço mac exclusivo global comprado do ieee (comece com D8-B0-4C), o usuário pode definir o endereço mac.
• Firmware da elevação do apoio através da rede
• Suporte arp do nome de domínio do servidor
• Apoie a mudança da porta de rede (padrão 80)
• Suporte manter vivo, detectar rapidamente links mortos.
• Conta de suporte e senha, pode ser usado para login da página web e configurações de rede.
• Apoie um websocket do canal, realize a transmissão transparente bidirecional entre a página web e a série 0

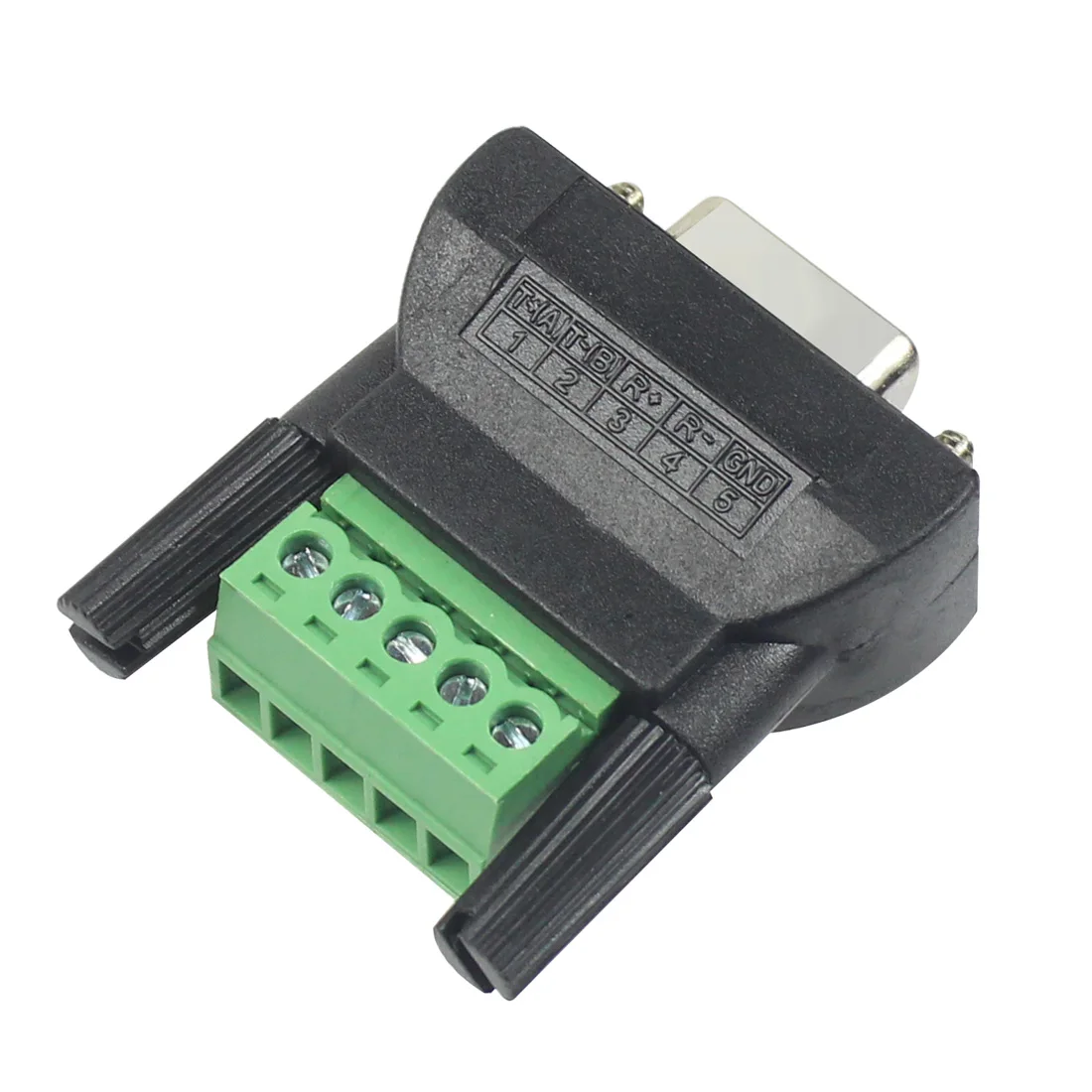

• Trabalho de série como rs232/rs485/rs422, db9 fêmea, fornecer rs485/rs422 conversor
• Suporte adaptador dc e 5.08-2 fonte de alimentação terminal, ampla gama de 5 36 36v
• Apoio função de transmissão UDP

Campo de aplicação

• Transmissão de dados industrial, automação industrial
• Monitoramento de segurança e proteção, segurança pública
• Casa inteligente, controle de energia, monitoramento ambiental, agricultura inteligente
• Verificação da porta no sistema do comparecimento do trabalho,Sistema pos, sistema de venda de arroz
• Sistema da automatização da construção, monitoração de energia, sistema bancário do auto-serviço, monitoração da sala da máquina das telecomunicações

Aplicação

1. Suporte Verdog Modbus Rtu para Modbus – Nome da Marca : Xt-xinte

Simples de transmissão Transparente

Transmissão transparente significa que o que quer que seja transferido, nosso dispositivo desempenha o papel de um canal e envia dados para o alvo sem modificação. O equipamento de monitoramento no local envia dados ao terminal transparente da transmissão de dados dos servidores do dispositivo serial por si só porta, o copo terminal recebe dados pela porta serial e dados do pacote.

Vários método de definição de parâmetros

Configurações de Software
Baixe o software de configurações, procure servidores de dispositivos de série relacionados na lan através do ip do servidor de porta serial, nome, endereço mac, ou o número de versão. Em seguida, defina os parâmetros que você precisa, caso contrário, manter o padrão.
Configurações de Web-page

1. Abra seu navegador e entre o endereço ip padrão dos servidores do dispositivo serial.
2. Abra a página de login do servidor serial, digite o nome de usuário e senha (admin padrão).
3. Depois de definir o parâmetro, clique em salvar e reiniciar, então a configuração fará efeito.

Configurações de série de comandos AT
O usuário pode definir o parâmetro pelo próprio módulo sem passar por outro computador para configurar. Este método de configuração é usado na seguinte situação: o usuário tem que configurar o endereço ip e o endereço ip de destino no local. No comando pode encontrar a demanda. Depois que mcu conecta o módulo do servidor serial por ttl (uart), mcu pode configurar o ajuste pelo comando at.

Informações do sistema
Processador	Cortex-M4
Freqüência básica	120MHz
Flash	512K byte
Ethernet
Número da porta	1
Padrão de Interface	8 pin RJ45
Taxa	10/100 mbps, mdi/mdix, interruptor automático entre a conexão cruzada e direta
Proteção	Isolamento do eletromagnetismo 2kv, bloqueio da isolação do escudo
Protocolo de rede	Ip, tcp, udp, dhcp, dns, http, arp, icmp, soquete da web, cliente httpd
Buffer de recepção	Buffer máximo dos bytes 16k
Serial
Número da porta	1
Padrão de Interface	RS-232: db9 tipo de pino, RS-485: 2 fio (a +, b-), RS-422 (a, b, y, z)
Bits de dados	5,6,7,8
Bit de parada	1,2
Bit de verificação	Nenhum, mesmo, estranho, espaço, mark
Taxa de transmissão	600bps ~ 230.4Kbps
Controle de fluxo	RTS/CTS
Buffer	Enviar e receber 2k bytes respectivamente
Proteção	RS-485: 2kv antiestático, proteção contra raios
RS-485 pull-up e pull-down resistor	2.2 KΩ
Software
Série virtual (USR-VCOM)	Windows 2000 ou superior (32 bit/64 bit)
Configuração	Webpage incorporado, software de configuração de computador, comando serial
Parâmetro básico
Tamanho	88x81x24mm
Temperatura de operação.	-40 85 85 °c (indústria)
Temp do armazenamento.	-40 85 85 °c, 5 rh 95% rh (sem condensação)
Tensão de entrada	Dc 5 36 36v
Corrente de trabalho	53mA @ 12V
Poder	<1W
Mais
Certificado	Ce, fcc, rohs
Garantia	2 anos
