Detector de Energia Medição de Potência Medidor de Energia Função de Detecção Placa de Demonstração Módulo Linear Adl5501 rf 50 M-4g

Destaques:

Adl5501 é adequado para medição de potência real simples e forma de onda complexa. Este dispositivo é especialmente apropriado para medir o fator de pico alto (pico à relação quadrada média da raiz) sinais, tais como cdma-, CDMA2000W-CDMA-and formas de onda qpsk/qam-baseadas. Os filtros de modulação em chip fornecem valores médios para a maioria das formas de onda

Lista de entrega do módulo adl5501:

Módulo físico + diagrama esquemático pdf + suporte técnico pós-venda + embalagem de saco eletrostático + espuma à prova de choque

Dicas:

(1) a interface do módulo de nossa loja é clara e a função é simples. Combine o diagrama esquemático fornecido pela nossa loja e as condições experimentais de referência para fazer a verificação de função correspondente.

(2) os detalhes dos parâmetros básicos deste módulo estão nos detalhes. Apenas um princípio de formato pdf é fornecido, e não são fornecidos documentos de engenharia. Por favor, seja claro para o comprador. Se você tiver quaisquer problemas de operação, você pode consultar o serviço ao cliente.

(3) antes de os compradores usarem o módulo, por favor leia a página de detalhes deste módulo para entender a fonte de alimentação e usar restrições para evitar danos ao módulo devido a operação inadequada.

(4) nossos módulos são garantidos para fornecer parâmetros reais do módulo, funções e imagens, e todos os módulos serão enviados após a detecção.

Entre em contato com o serviço ao cliente após a compra, nós enviaremos as informações para a sua caixa de correio

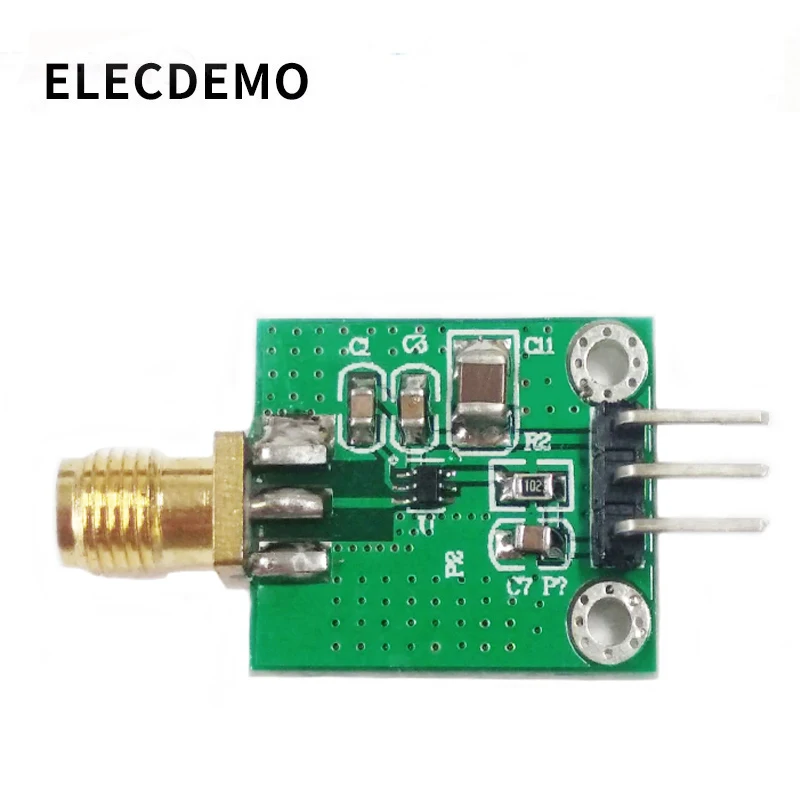

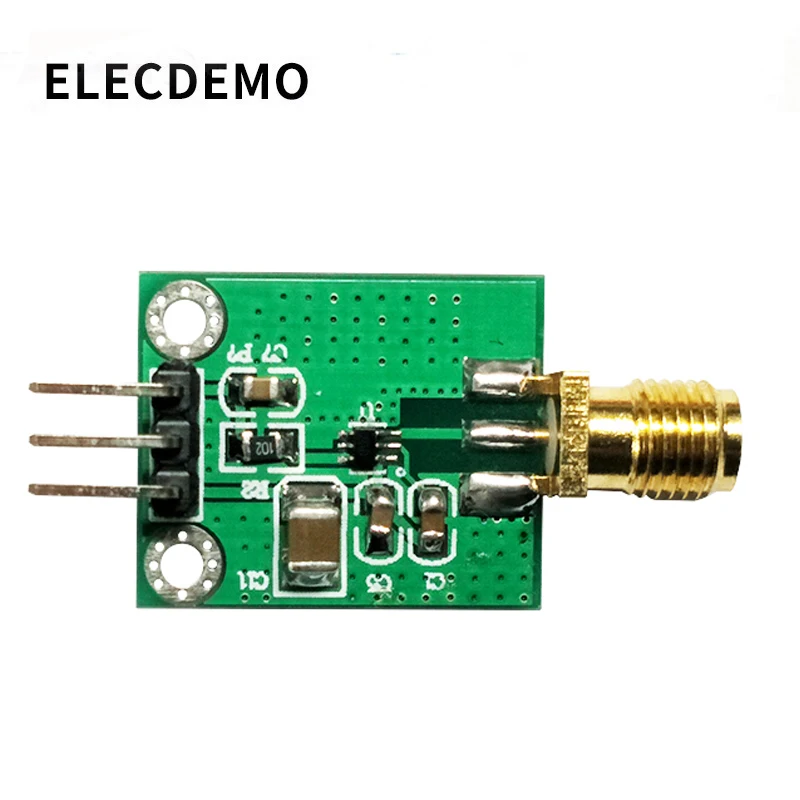

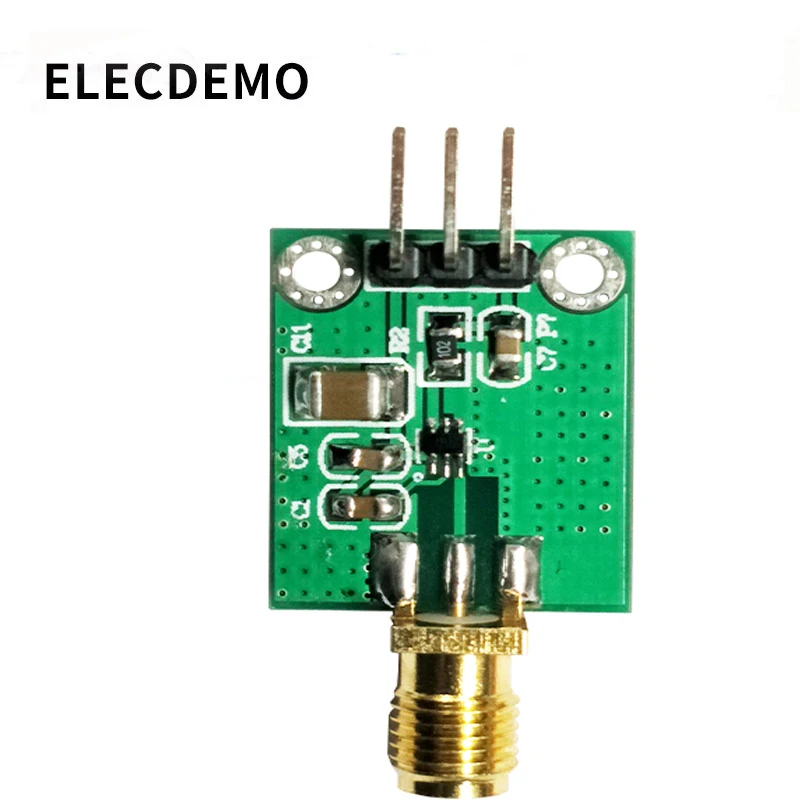

Descrição do módulo

O adl5501 é um detector de energia de resposta média, 50 mhz a 4 ghz na corrente de sinal de alta frequência do receptor e do transmissor. É fácil de aplicar, requer apenas uma tensão de alimentação entre 2.7 v e 5.5 v, capacitor de desacoplamento da fonte de alimentação. A entrada é internamente ac-acoplado, com uma impedância de entrada nominal de 50Ω, e a saída é linearmente sensível a uma tensão de conversão dc de 6.3 v/vrms em 900 mhz.

O adl5501 é adequado para medições de energia verdadeiras simples e formas de onda complexas. O dispositivo é particularmente apropriado para medir sinais altos do fator da crista (pico alto à relação rms), tais como cdma-, CDMA2000-W-CDMA-e qpsk-/ qam-ofdm-based formas de onda. O filtro de modulação on-chip fornece um valor médio adequado para a maioria de formas de onda.

On-chip, um resistor da série de 10001000na saída, combinado com um capacitor externo do desvio, cria uma tensão residual da saída da c.c. da ondinha que reduz a resposta do filtro da baixa-passagem. Para formas de onda mais complexas, um capacitor externo no pino fltr pode ser usado para complementar a demodulação do sinal. O adl 5501 fornece a estabilidade excelente da temperatura através da escala de 30 db e perto da temperatura inteira do erro da medida de 0 db na parte superior da escala dinâmica. Além de sua estabilidade de temperatura, o adl5501 tem baixas variações de processo que reduz ainda mais a complexidade da calibração.

Características:

Precauções para usar o módulo

(1) a potência máxima de entrada do módulo do detector é + 15dbm, e a faixa dinâmica do detector é 40db.

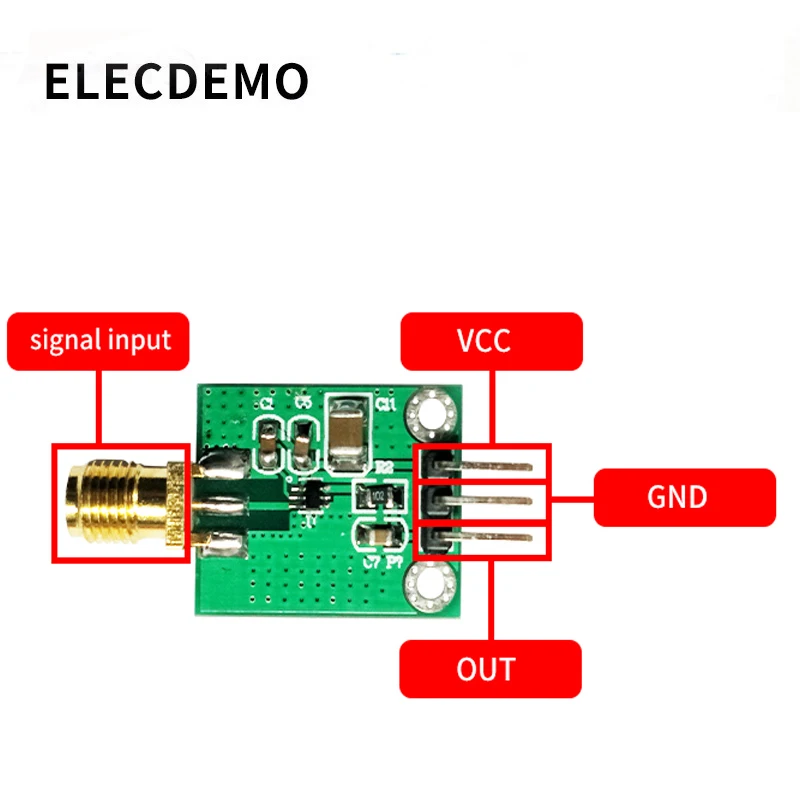

(2) o terminal de saída do módulo e a fonte de alimentação são cabeçalhos de pinos conectados juntos. Quando a energia é ligada, ela deve corresponder a vcc e gnd. O módulo não tem um indicador de energia, por isso certifique-se de corresponder e, em seguida, ligar; evitar chip ou danos do módulo.

(3) o módulo é um módulo de baixa potência, e a fonte de alimentação não excede 5.5 v.

(4) uma vez que o módulo é um dispositivo de alta precisão, a fim de evitar interferências desnecessárias, recomenda-se usar uma fonte de alimentação linear.

(5) recomenda-se usar a interface sma para o sinal de entrada. Mau contato ou fios de má qualidade podem causar atenuação do sinal ou ruído excessivo, tornando a medição imprecisa.

(6) a resposta e a escala dinâmica do módulo do detector em frequências diferentes serão diferentes, e há diferenças entre módulos diferentes. É um fenômeno normal e não um problema de módulo.

Perguntas mais frequentes

Q: eu comprei 3 módulos, e a tensão de saída é diferente sob a mesma condição de teste. Isso é normal

A: existem diferenças individuais entre os módulos. O gráfico real da medida é dados típicos, assim que os parâmetros específicos estão sujeitos à medida real.

P: posso fazer detecção rápida ou demodulação

A: o módulo pode fazer a detecção rápida ou a demodulação.
