1700 com luz manual do testador

CPU Introdução:

Em 2021, a Intel apresentará os processadores Core 600 da 12ª geração, que usam a interface LGA1700, e o soquete LGA1700 foi projetado para os processadores core de 12ª e 13ª geração da Intel.

Características do produto

1700 lâmpada de teste PCB atualização abrangente, o produto adota processo moderno de alta tecnologia não-buraco, não pode ver o buraco PCB comum na almofada, todos protegem o assento da CPU, não danificará os estilhaços do assento da CPU por causa do furo.

Introdução ao testador: luzes de teste 1700CPU para dois,

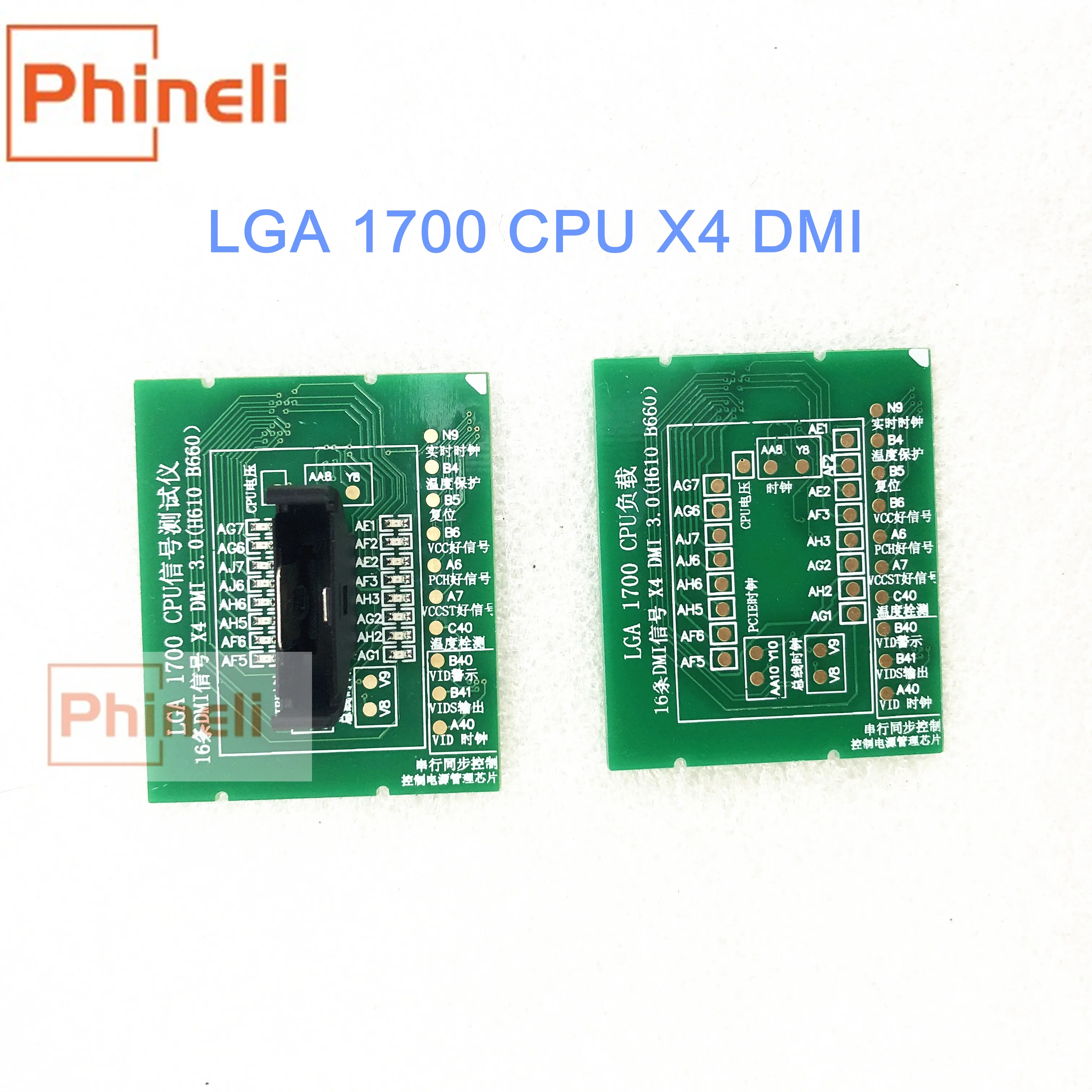

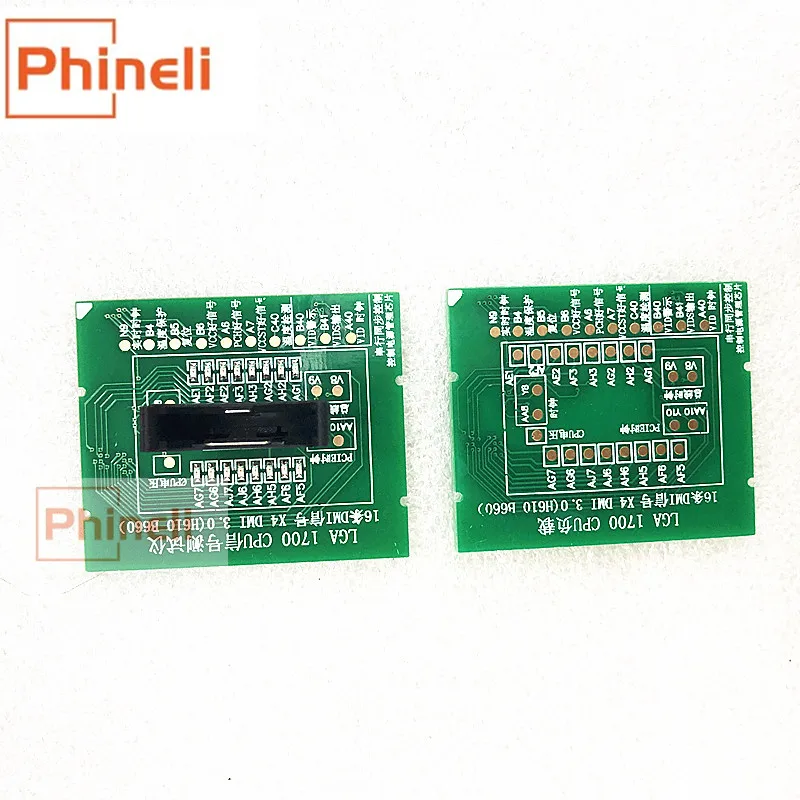

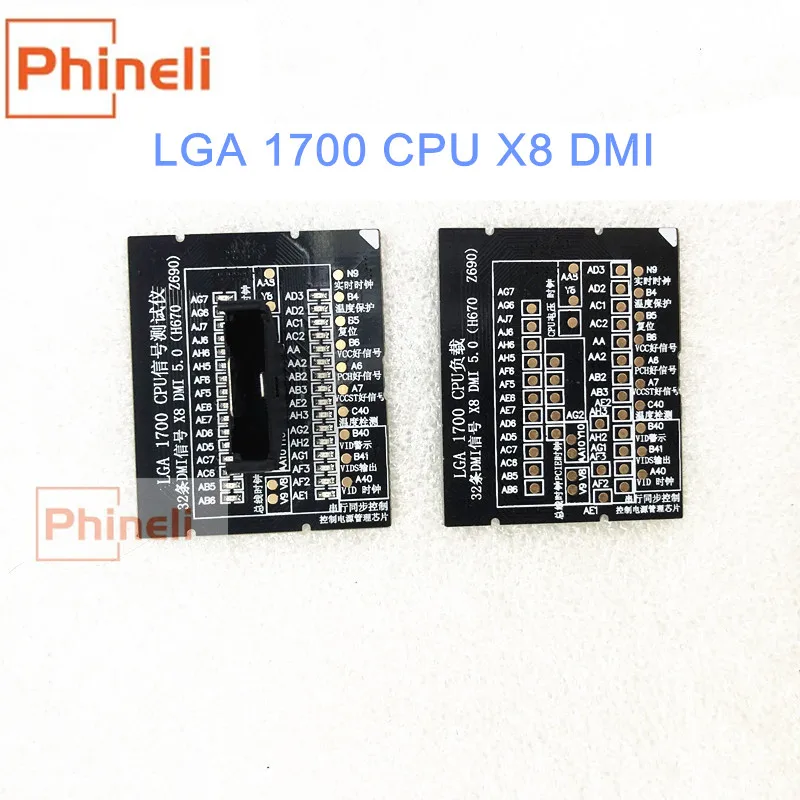

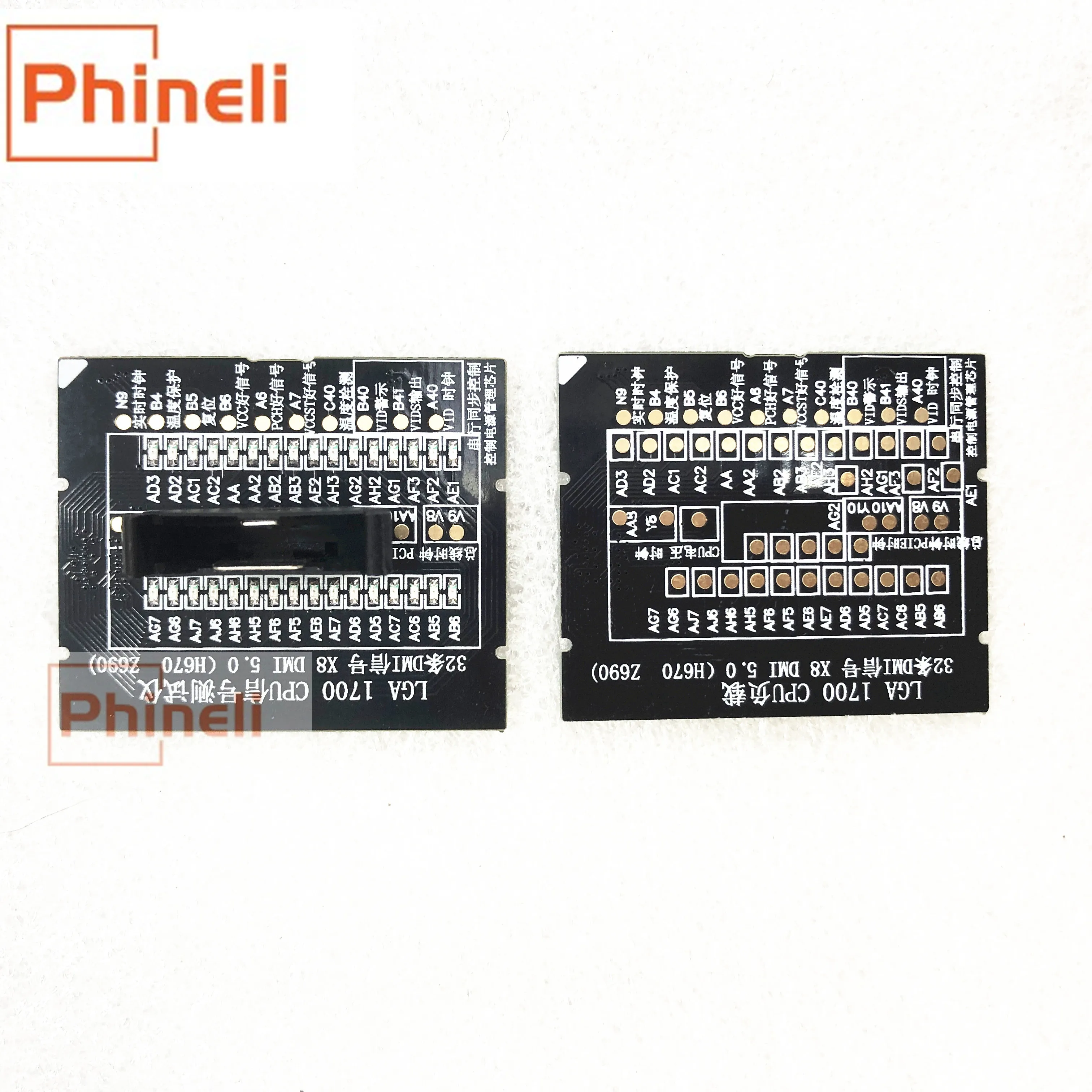

Um é uma luz de teste DMI * 4, a luz de teste tem 16 luzes LED, a CPU é um produto low-end, a placa principal usa chipset H610,B660, o outro é uma luz de teste DMI * 8, a luz de teste tem 32 luzes de teste CPU é um produto high-end, a placa principal usa H670, chipset B760.

Use etapas:

1, coloque a luz de teste 1700 no slot da CPU e pressione a tampa de ferro do assento da CPU (observe que a placa-mãe não está ligada), e magra contra o suporte da bateria da luz de teste com a bateria de 2032 3V, e o sinal DMI na luz de teste será todo iluminado. Esses sinais estão conectados ao chipset da ponte norte, se a luz não estiver acesa, isso indica que o sinal tem uma falha de curto-circuito aberta, e a haste de pressão da CPU pode ser agitada para determinar ainda mais o ponto de falha com a ajuda de um multímetro.

2, depois que o sinal DMI da placa-mãe é normal, então use um método de resistência estática multímetro para medir outros sinais de controle da lâmpada de teste, o ponto de teste de tensão de alimentação, e determinar se o sinal é aberto e curto-circuito anormal de acordo com o tamanho da resistência.

Nota:

1. Ao usar a luz de teste 1700, preste atenção aos terminais positivos e negativos da bateria, e a bateria não deve ser instalada. Ao carregar o assento da CPU, manuseie-o suavemente e tenha cuidado para dobrar os estilhaços do assento da CPU.

2. Para o teste de tensão de 1700, uma vez que o chip de gerenciamento de energia da placa-mãe de 1700 é controlado pelo chip CMOS dentro da CPU pelo relógio VID e VIDS, a carga não pode ser ligada, E o método de medição de resistência é usado para determinar se existem falhas anormais, como circuito aberto e curto-circuito.

3. Depois de usar por muitas vezes, a luz do teste fica escura, porque a tensão da bateria da luz de teste não é suficiente, substitua a bateria sozinho.
