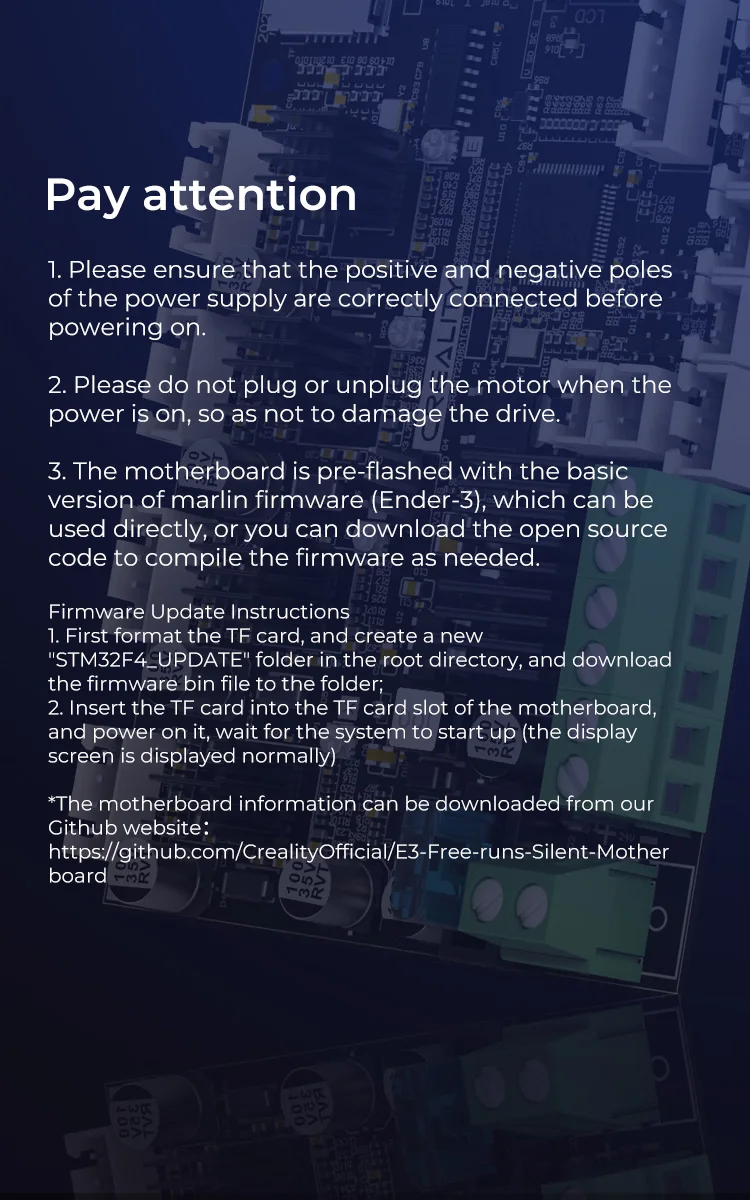

Preste atenção

1. Certifique-se de que os pólos positivo e negativo da fonte de alimentação estejam conectados corretamente antes de ligar.
2. Por favor, não conecte ou desconecte o motor quando a energia estiver ligada, de modo a não danificar a unidade.
3. A placa-mãe é pré-flashed com a versão básica do firmware marlin (Ender-3), que pode ser usado diretamente. Ou você pode baixar o código-fonte aberto para compilar o firmware conforme necessário.
Instruções Atualização Firmware
1. Primeiro formate o cartão TF. e crie um novo
Pasta &STM32F4 _ UPDATE& no diretório raiz e baixe o arquivo bin do firmware para a pasta:
2. lnsert o cartão TF no slot para cartão TF da placa-mãe e poder sobre ele, aguarde o sistema para iniciar (o visor
Tela é exibida normalmente)
* As informações da placa-mãe podem ser baixadas do nosso site do Github:

2. Impressão 3d

Preste atenção

1. Certifique-se de que os pólos positivo e negativo da fonte de alimentação estejam conectados corretamente antes de ligar.
2. Por favor, não conecte ou desconecte o motor quando a energia estiver ligada, de modo a não danificar a unidade.
3. A placa-mãe é pré-flashed com a versão básica do firmware marlin (Ender-3), que pode ser usado diretamente. Ou você pode baixar o código-fonte aberto para compilar o firmware conforme necessário.
Instruções Atualização Firmware
1. Primeiro formate o cartão TF. e crie um novo
Pasta &STM32F4 _ UPDATE& no diretório raiz e baixe o arquivo bin do firmware para a pasta:
2. lnsert o cartão TF no slot para cartão TF da placa-mãe e poder sobre ele, aguarde o sistema para iniciar (o visor

Tela é exibida normalmente) 00
* As informações da placa-mãe podem ser baixadas do nosso site do Github:

3. Peças e Acessórios para Impressora 3d

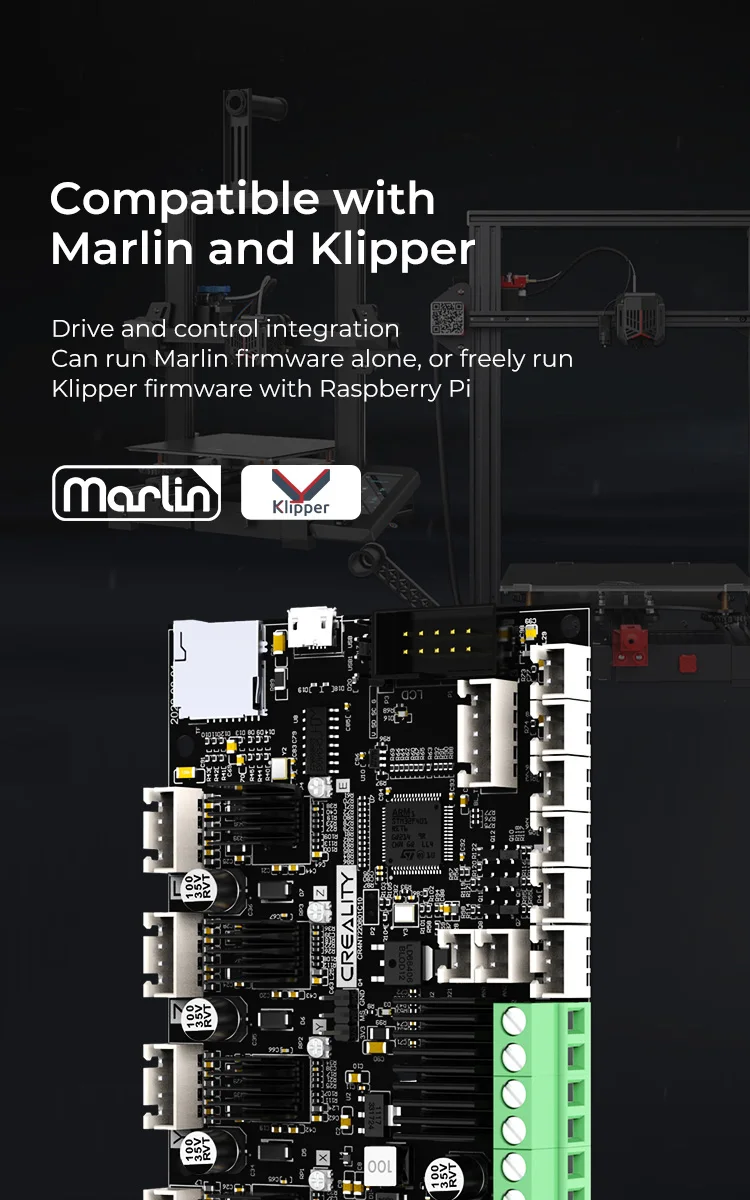

Compatível com Marlin e Klipper
Conduzir e controlar a integração Pode executar firmware Marlin sozinho ou freelyrun firmware Klipper com Raspberry Pi

4. Crealidade-motherboard Silent Suporte Necessário Upgrade Firmware Marlin

5. Impressão 3d

6. Peças e Acessórios para Impressora 3d

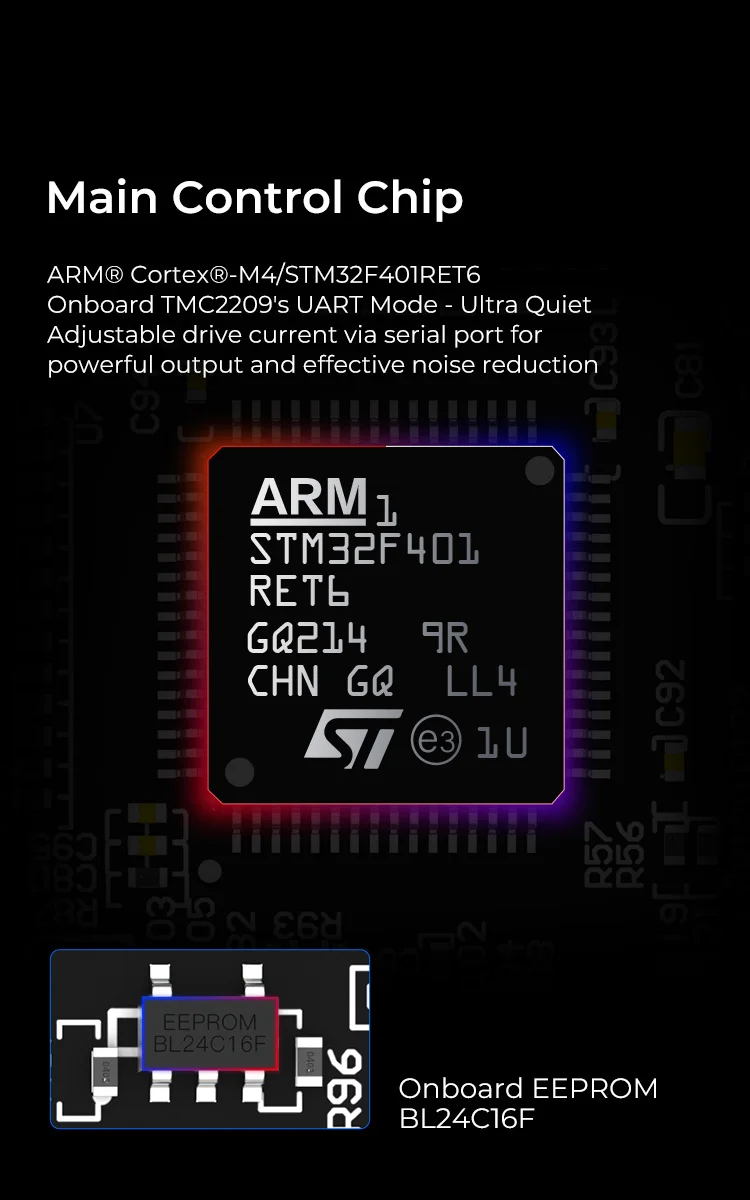

Chip Controle Principal
BRAÇO Cortex-M4/STM32F401RET6
Modo UART integrado do TMC2209-Corrente ajustável ultra silenciosa via porta serial para saída poderosa e redução efetiva de ruído

7. Crealidade-motherboard Silent Suporte Necessário Upgrade Firmware Marlin

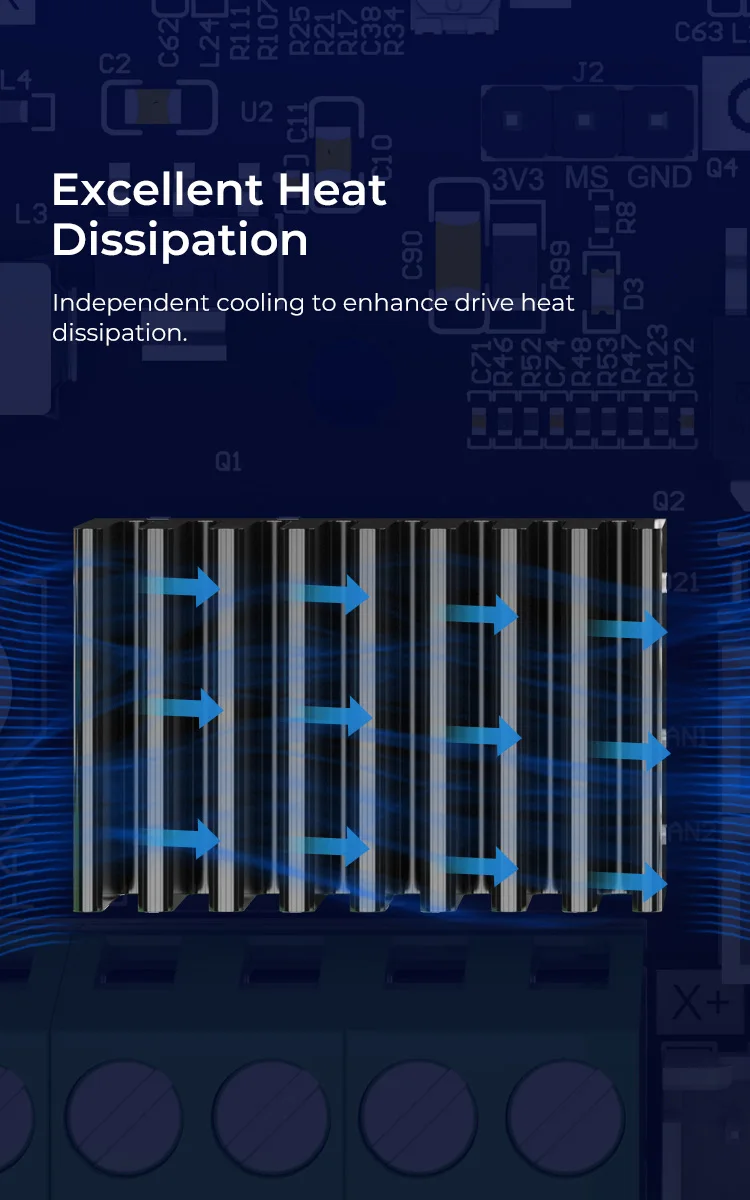

Excelente dissipação térmica
Refrigeração independente para aumentar a dissipação do calor.

8. Impressão 3d

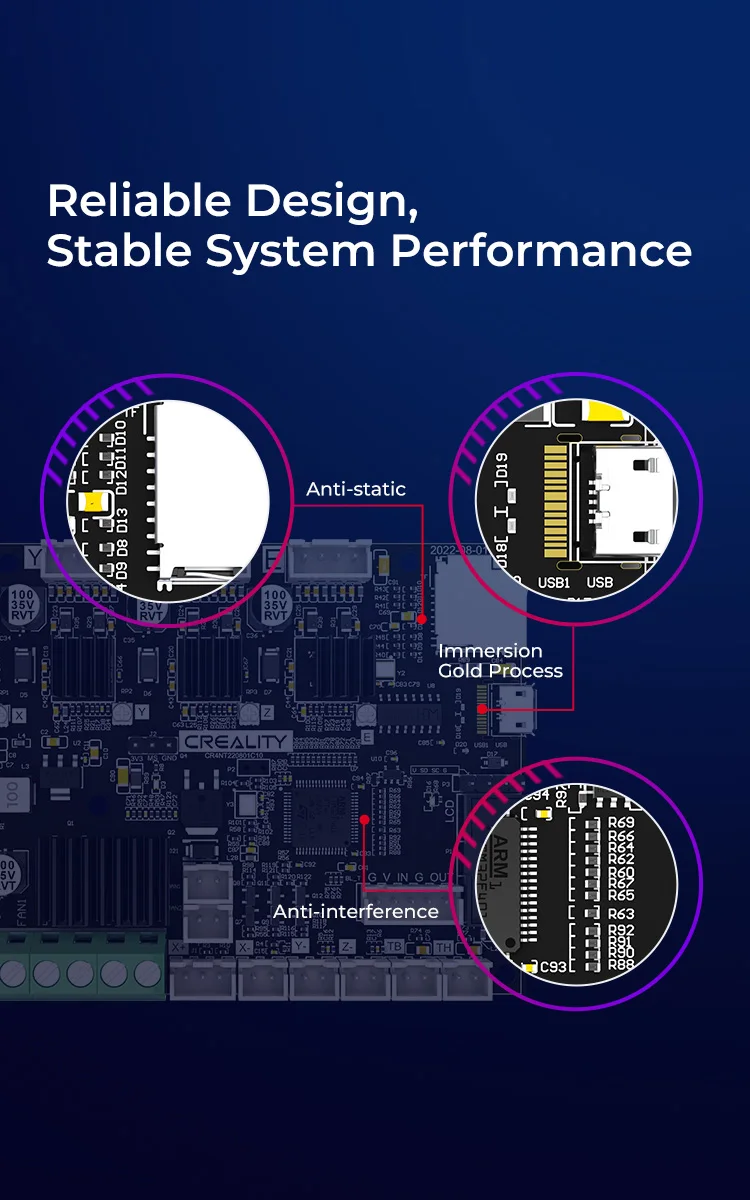

Design confiável,
Desempenho estável do sistema

9. Peças e Acessórios para Impressora 3d

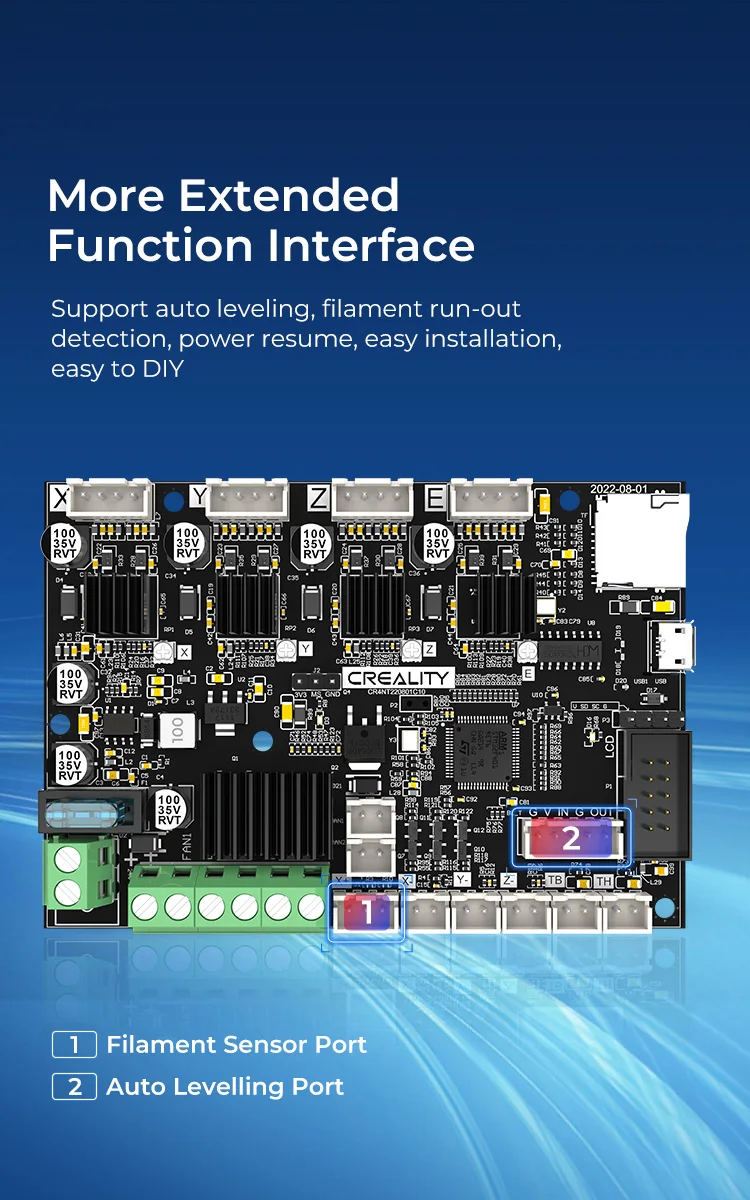

Interface Função mais estendida
Apoie o auto nivelamento, detecção do run-out do filamento, resumo do poder, a instalação fácil a DIY
1. porto do sensor do filamento
2. Auto nivelamento Porto

10. Crealidade-motherboard Silent Suporte Necessário Upgrade Firmware Marlin

11. Impressão 3d

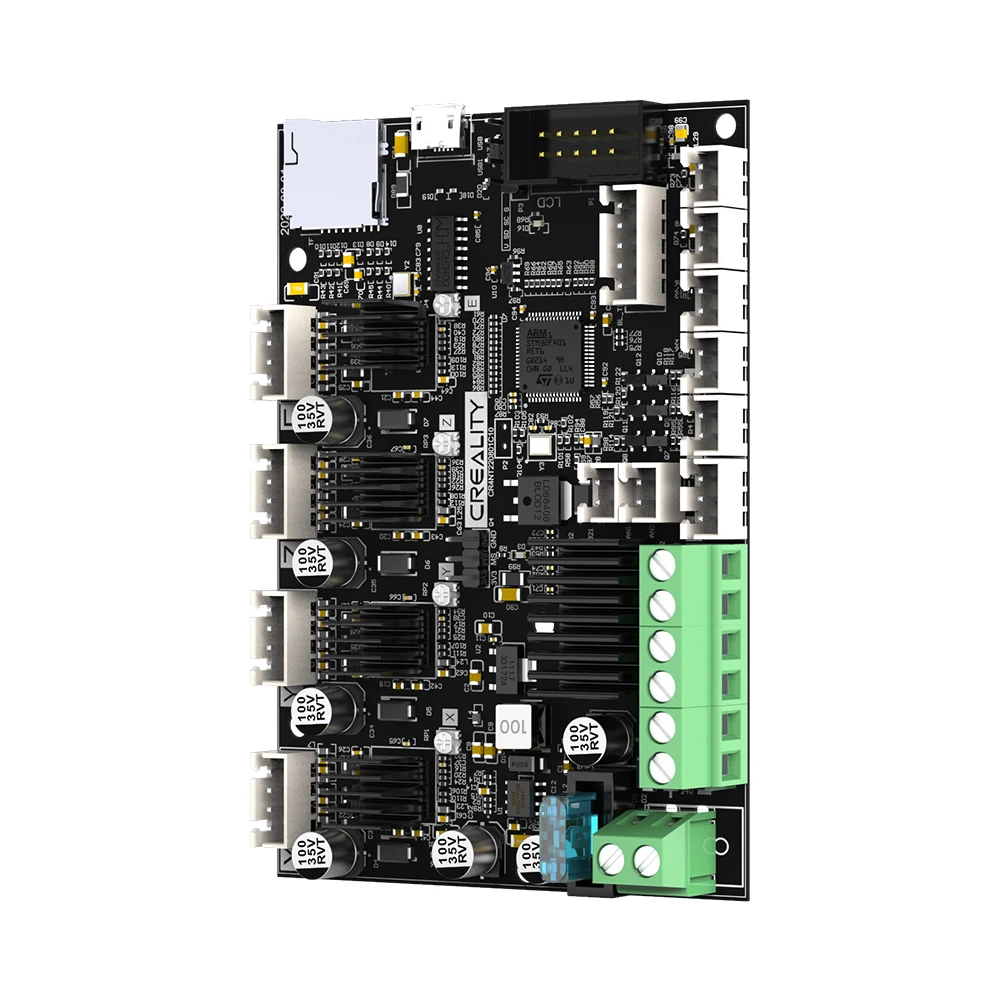

Descrição do produto

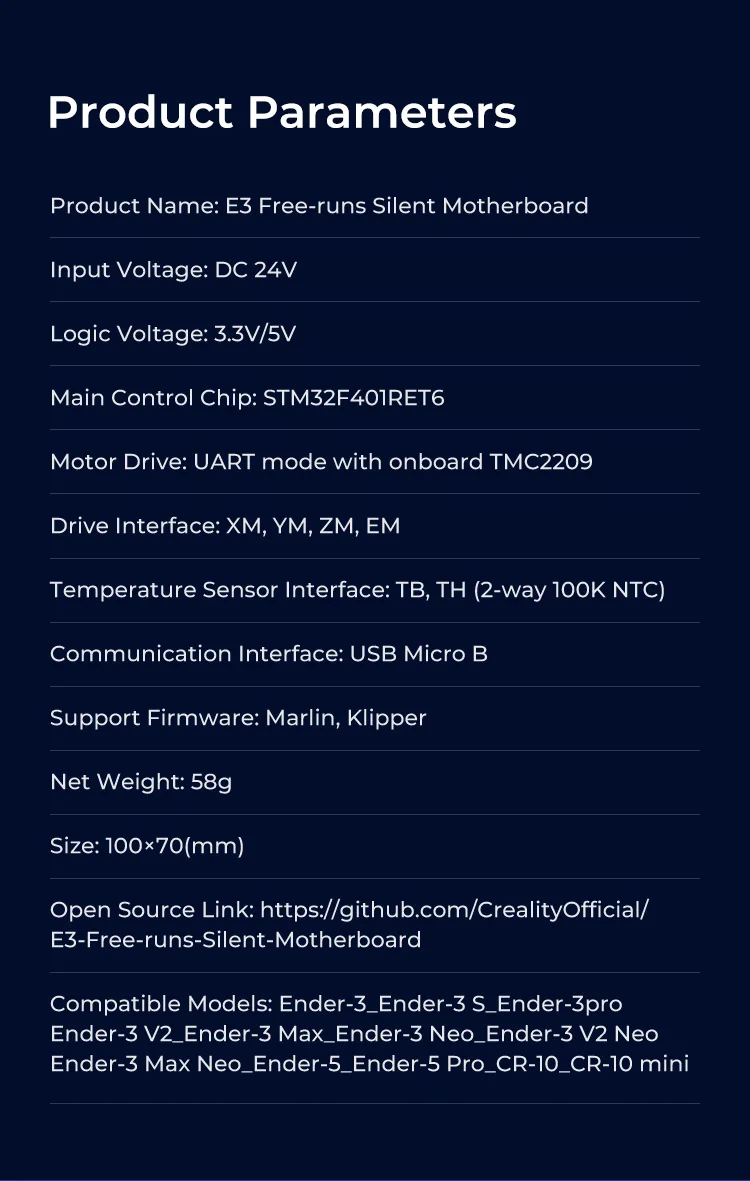

Parâmetros do produto
Nome do Produto: E3 Free-runs Motherboard Silencioso
Entrada Tensão: DC 24V
Tensão lógica: 3.3V/5V
Chip controle principal: STM32F401RET6
Motor Drive: Modo UART com TMC2209 a bordo
Conduza a relação: XM,YM,ZM,EM
Temperatura Interface Sensor: TBTH(2-way100KNTC
Comunicação Interface: USB Micro B
Suporte Firmware: Marlin,Klipper
Peso neto: 58g

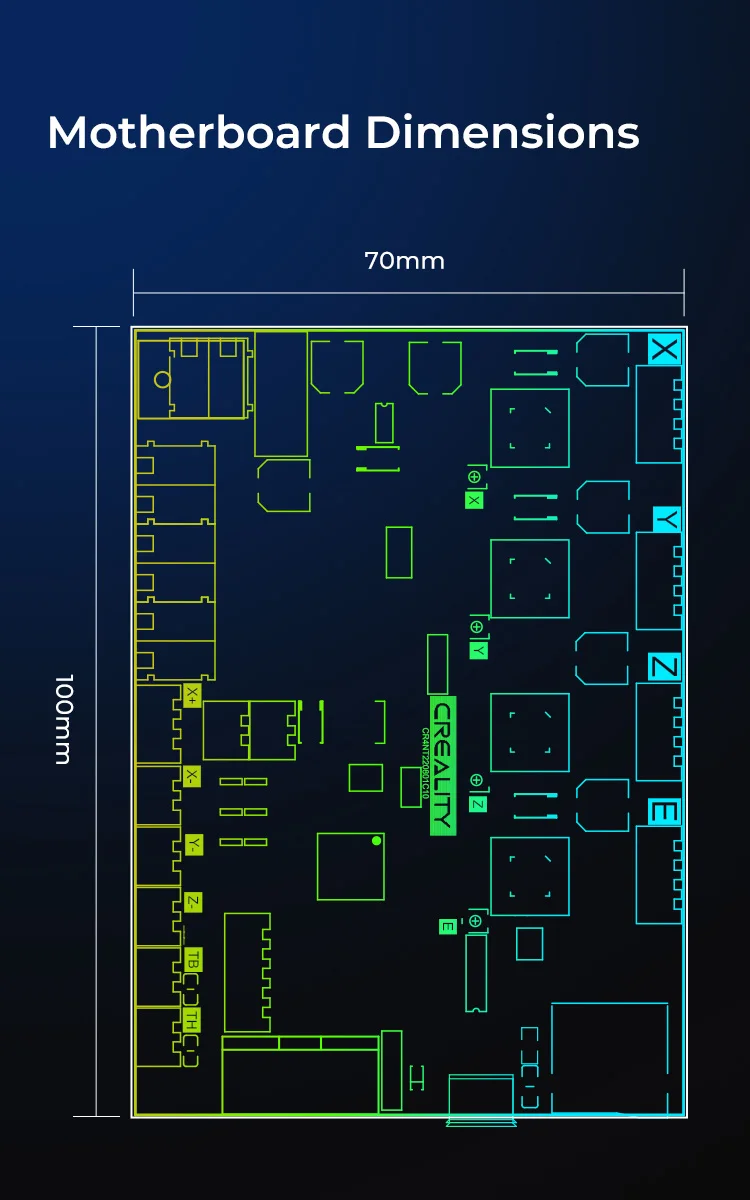

Tamanho: 100×70(mm)

Modelos compatíveis:
Ender-3_Ender-3S_Ender-3pro_Ender-3 V2 Ender-3 Max Ender-3Neo_Ender-3V2 Neo Ender-3 Max Neo_Ender-5_Ender-5 Pro_CR-10_CR-10 mini.

Link Open Source:
