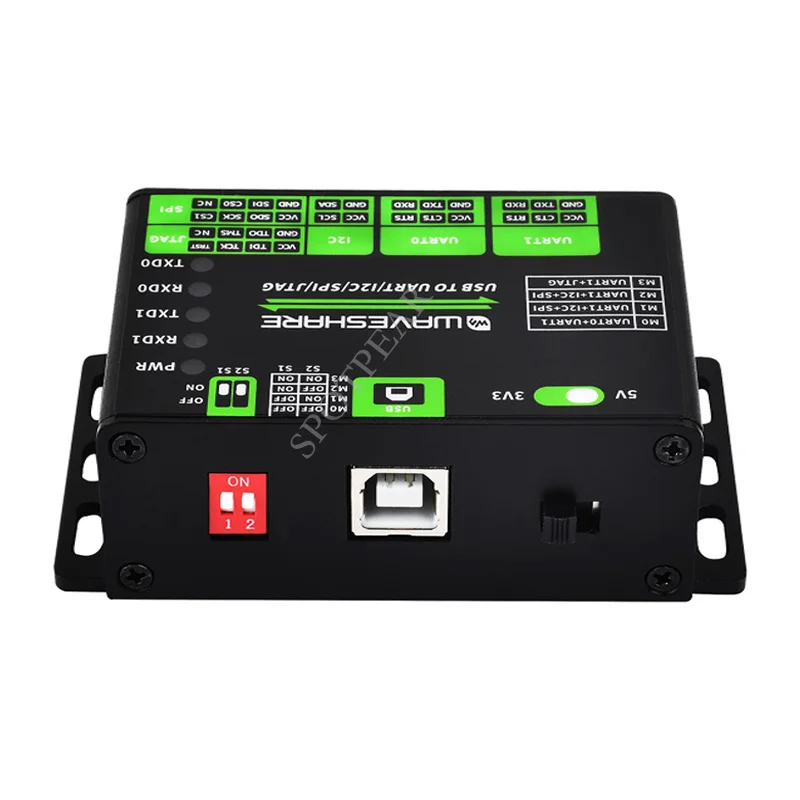

Conversor Usb para Uart I2c Spi Jtag Suporta Múltiplas Interfaces Compatível com 3.3v 5v Múltiplos Circuitos de Proteção
R$ 94,50
DÚVIDAS?
Envie um email para:
Produtos relacionados
Componentes Para Computadores
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Tipo de Placa Demo | Braço |
| Nome da Marca | Waveshare |
| Origem | CN (origem) |
1. Conversor Usb para Uart I2c Spi Jtag – Comprimento do Item : 1
?Visão geral?
Conversor USB para UART/I2C/SPI/JTAG, suporta várias interfaces | Compatível com níveis lógicos de 3.3V e 5V.
?Características?
[] Suporta USB para 2 canais UART, USB para 1 UART + 1 I2C + 1 SPI, USB para 1 UART + 1 JTAG.
[] Fornece 2 interfaces UART de alta velocidade com taxas de transmissão de até 9Mbps, com controle de fluxo de hardware CTS e RTS.
[] Características 1 interface I2C para fácil operação de EEPROM ou programação e controle de dispositivos I2C como displays OLED e sensores através de um computador.
[] Oferece 1 interface SPI com 2 pinos selecionados chip, permitindo o controle de compartilhamento de tempo de 2 dispositivos SPI de um computador.
[] Suporta 1 interface JTAG, adequado para depuração e teste quando usado em conjunto com o OpenOCD de código aberto (Observe que a compatibilidade do dispositivo e do software pode variar; os usuários devem avaliar o uso específico do dispositivo e do software).
[] Circuito de conversão de nível lógico integrado 3.3V e 5V, permitindo alternar entre níveis lógicos de trabalho para maior compatibilidade.
[] Inclui fusíveis de auto-recuperação e circuitos de proteção ESD a bordo para evitar sobrecorrente, sobretensão e descarga eletrostática, garantindo uma comunicação estável e segura.
[] Possui um invólucro de liga de alumínio com acabamento jateado oxidado, aberturas de precisão CNC, proporcionando durabilidade e artesanato requintado.
[] Equipado com conectores de alimentação de alta qualidade USB-B e DC para plug-and-play suave e confiável, evitando conexões reversas.
[] Compatível com sistemas operacionais como o Windows 7/8/8.1/10/11 e Linux.
?Especificações?
[] Interface do host: USB
[] Fonte De Alimentação: Interface USB, 5V
[] Níveis lógicos operacionais: 3.3V/5V (comutável através de um interruptor)
[] Interface USB:
Interface Tipo: USB-B Tipo
Proteção da relação: Fusíveis da Auto-recuperação, proteção eletrostática do ESD
[] Interface UART
Canais suportados: 2 canais (interruptor duplo vermelho deve ser definido para o modo M0)
Tipo de interface: 6 PIN interface anti-reversa
Comunicação Velocidade: 1200bps a 9Mbps
Hardware Flow Control: CTS e RTS
[] Interface I2C
Canais suportados: 1 canal (interruptor duplo vermelho deve ser definido para o modo M1/M2)
Tipo de interface: interface anti-reversa de 12 pinos (os primeiros 4 pinos são para I2C)
[] Interface SPI
Canais suportados: 1 canal (interruptor duplo vermelho deve ser definido para o modo M1/M2)
Tipo de relação: relação anti-reversa 12-PIN (os últimos 8 pinos são para SPI)
[] Interface JTAG
Canais suportados: 1 canal (interruptor duplo vermelho deve ser definido para o modo M3)
Tipo de relação: relação anti-reversa 12-PIN (os últimos 8 pinos são para JTAG)
[] Dimensões: 86,0×48,0x27,6mm

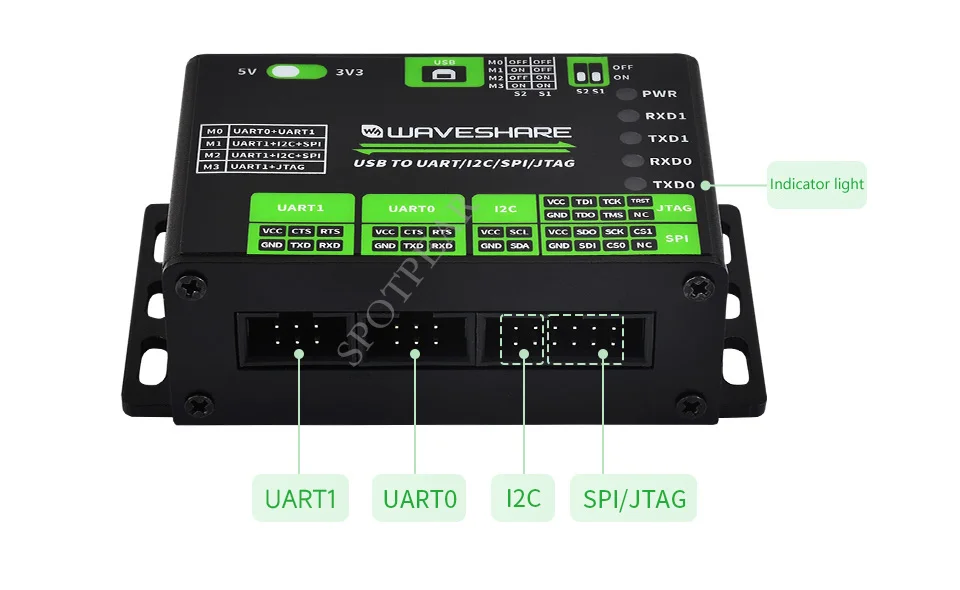

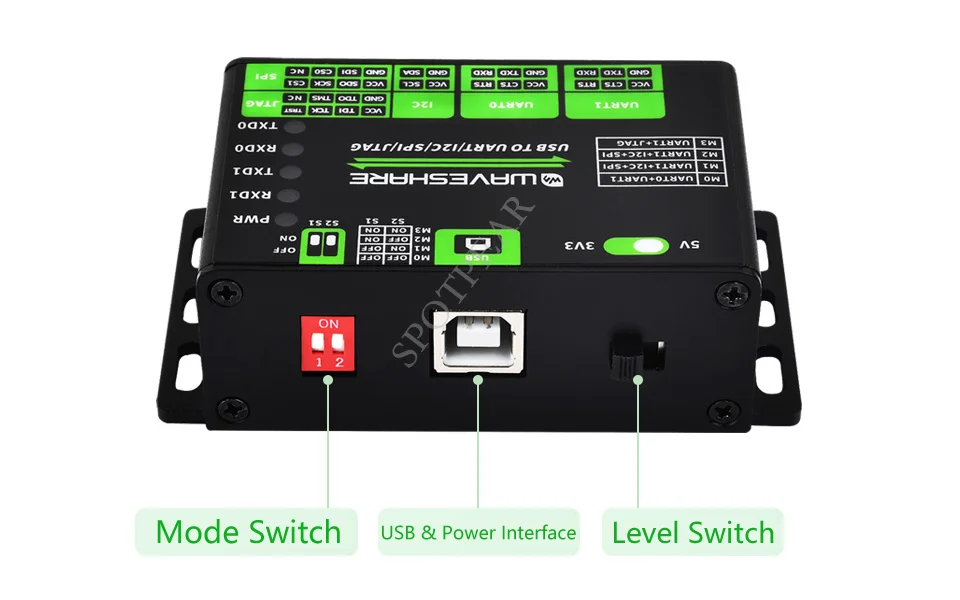

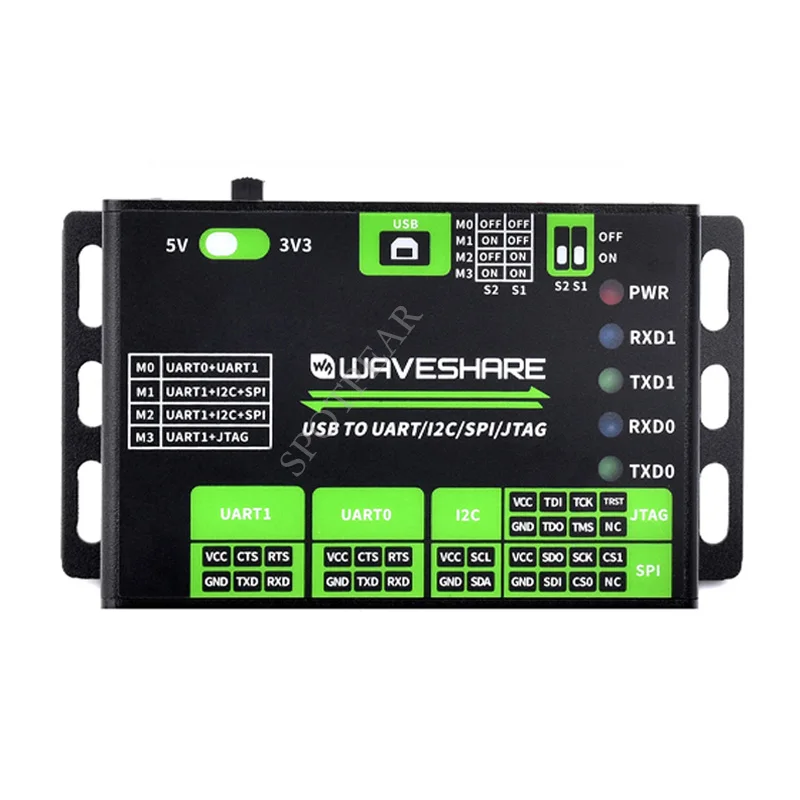

?Interface e modo Descrições?
2. Toys e Sports – Largura do Item : 1
3. Beauty e Health – Altura do Item : 1
PWR: Luz indicadora de energia, acende quando a tensão é detectada quando conectada ao USB.
RXD1: UART1 Receber Luz Indicadora, acende-se quando os dados são recebidos a partir da interface do dispositivo.
TXD1: UART1 transmitir luz indicadora, acende-se quando os dados são enviados a partir da porta USB.
RXD0: UART0 Receber Luz Indicadora, acende-se quando os dados são recebidos a partir da interface do dispositivo.
TXD0: UART0 transmite luz indicadora, acende-se quando os dados são enviados a partir da porta USB.

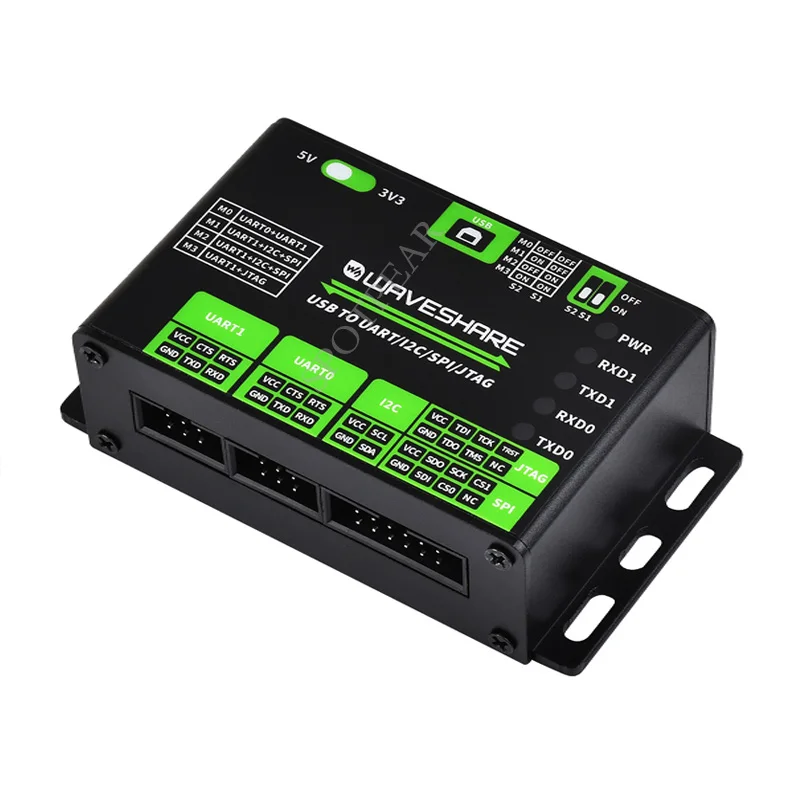

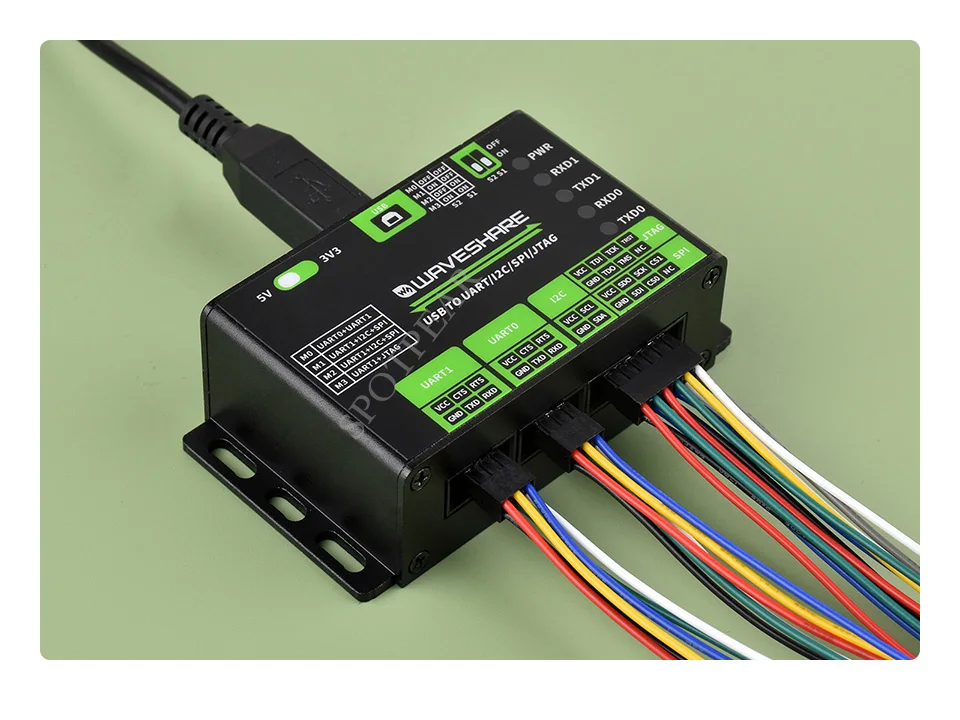

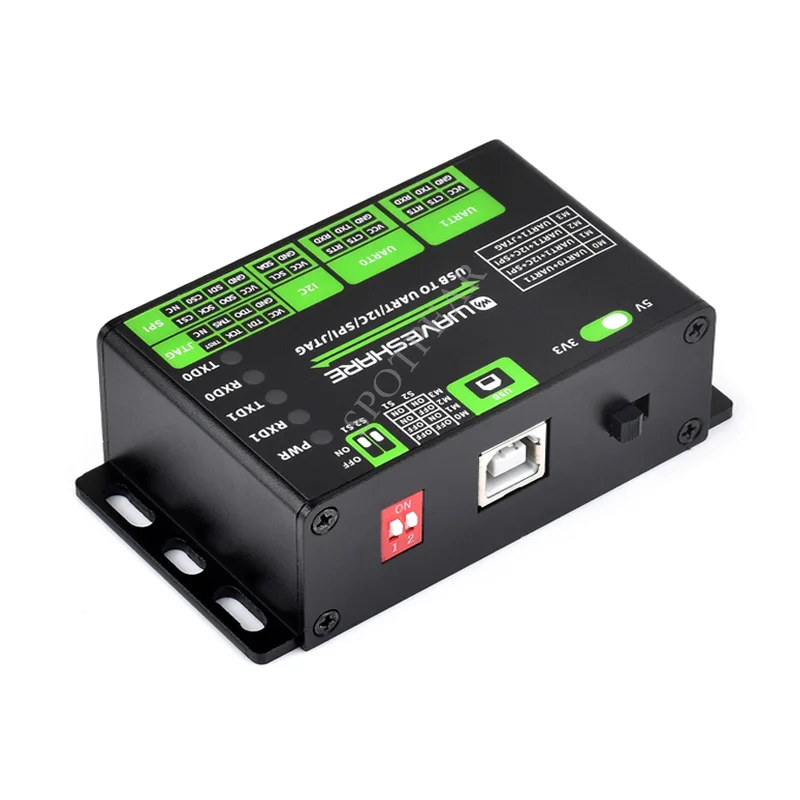

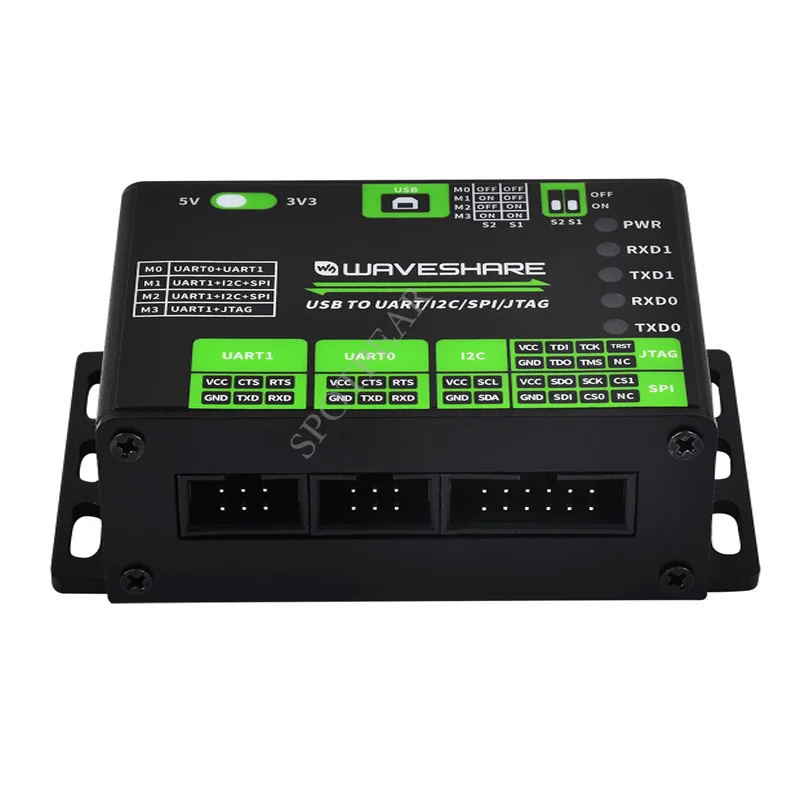

?Mostra do produto?
4. Phones e Accessories – Peso do Item : 0.4

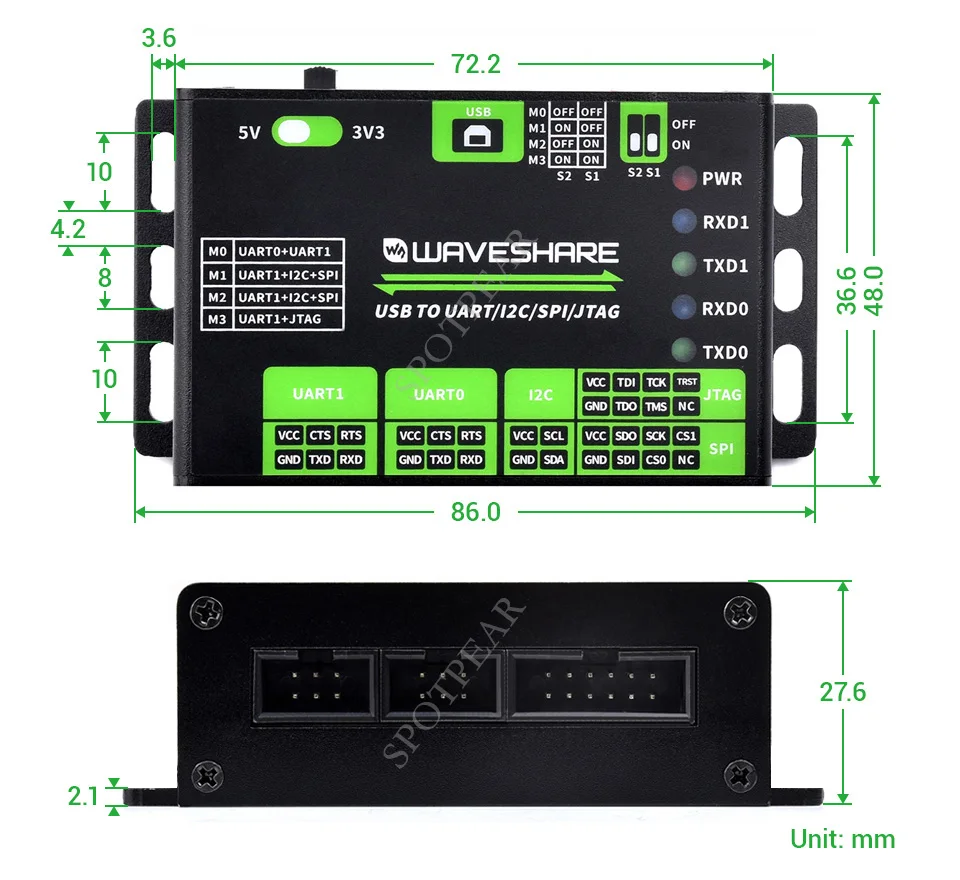

?Dimensões do produto?
5. Múltiplos Circuitos de Proteção – Características Especiais : Decorative Protection
Nota: As dimensões fornecidas acima são baseadas em medições manuais e podem ter um erro aproximado de 1mm.

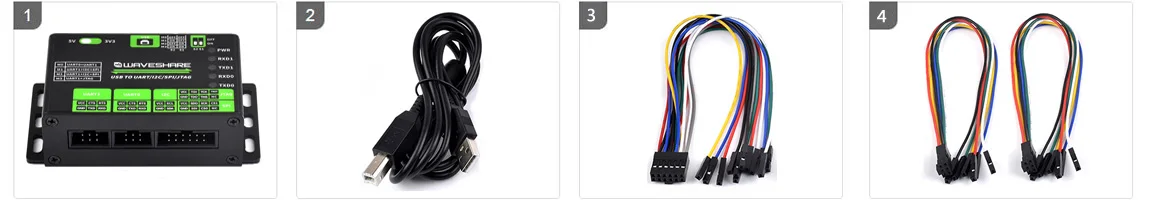

[] USB A UART/I2C/SPI/JTAG x1
[] Cabo USB tipo A para tipo B ~ 1,2 m x1
[] Cabo 12PIN ~ 20cm x1
[] Cabo 6PIN ~ 20cm (2PCS) x1
6. Conversor Usb para Uart I2c Spi Jtag – Oem No. : 0
