Computador Portátil tv Lcd Led Kit de Ferramentas de Teste Conjunto Painel Testador Kit para Reparação Tela Monitor com 14 Pcs Lvds Cabo Laptop Repair Components

Opção de Compra e tempo de entrega

AvisoPara mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Computador portátil tv lcd led kit de ferramentas de teste conjunto painel testador kit para reparação tela monitor com 14 pcs lvds cabo

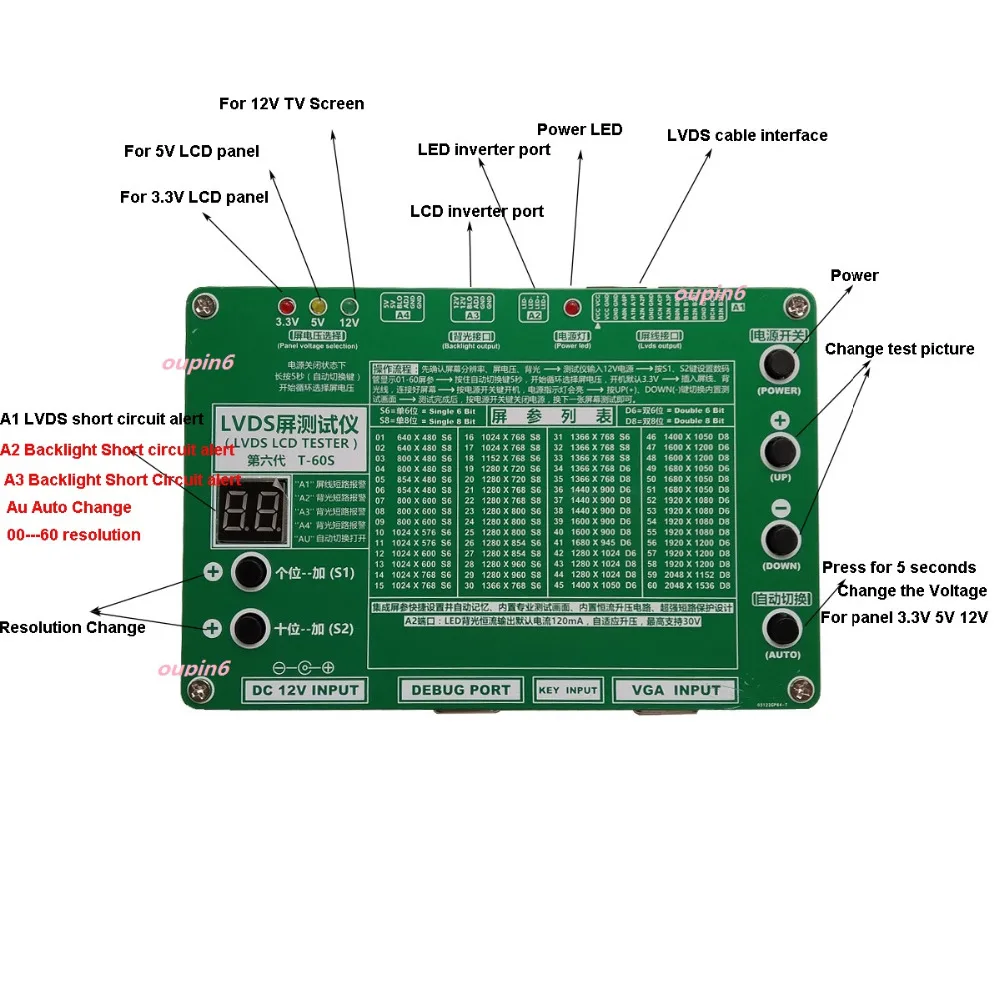

Como usar a ferramenta do painel como abaixo
1. certifique-se de que seu painel resoultion, energia para o painel e luz de fundo que você precisa testar.
Tais como LTN170X2-L02 nós precisamos saber a resolução 1440*900 6bits ,30pin duplo lvds cabo e a alimentação é 3.3v fonte
2. conecte a energia ao testador do painel, a entrada de energia é 12v-3a ou 12v-5a porta dc 2.5mm e 5.5mm interno + fora-

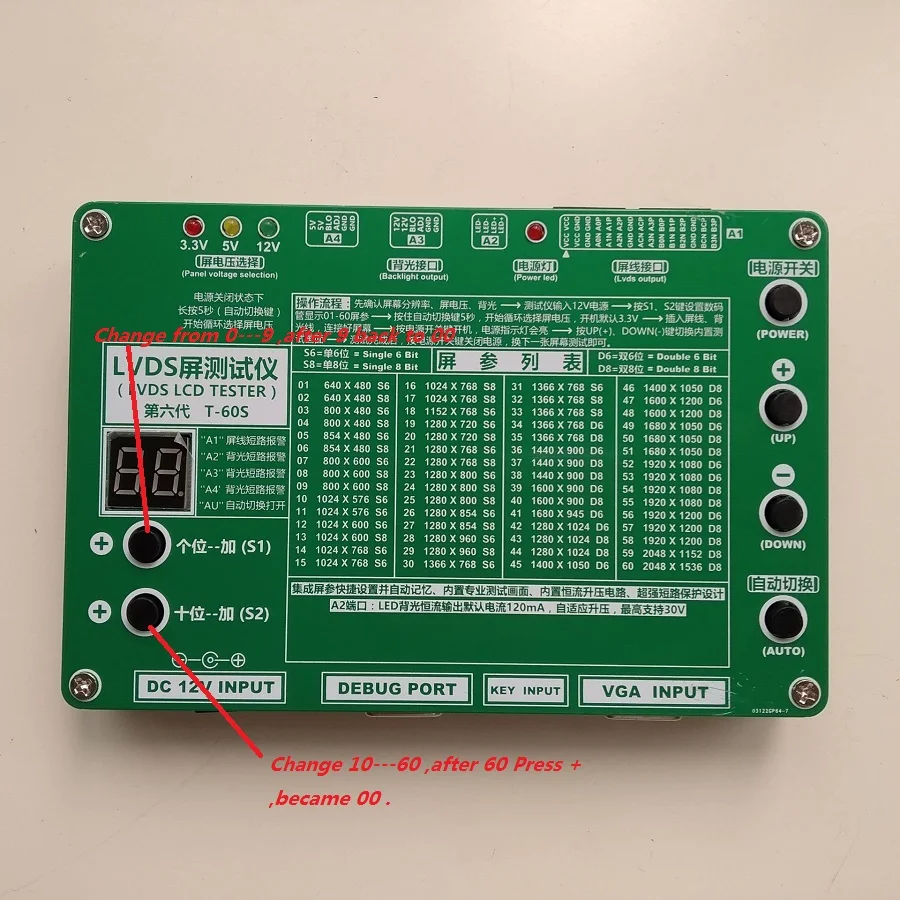

3. pressione s1 ou s2 definir a resolução, como o 1440*900, você precisa definir a tela em 36.
4. escolha a tensão de alimentação do painel, pressione o automóvel por 5 segundos. Se você painel é 3.3v então você não precisa escolher
5. conecte o cabo lvds e a linha de luz de fundo.
6. pressione a energia, então a luz led.

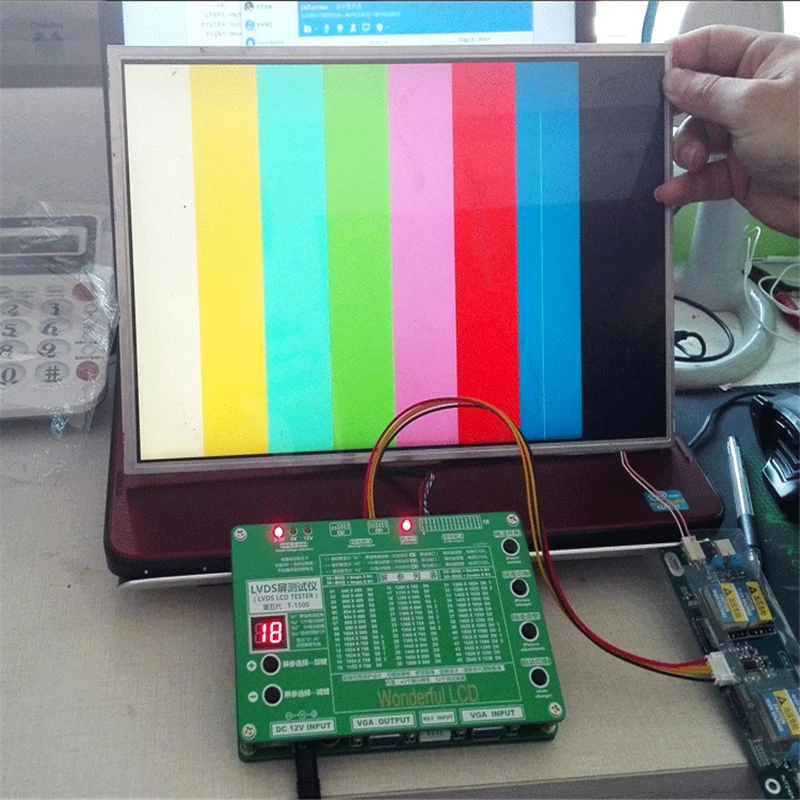

7. pressione o teste para cima ou para baixo do painel.
8. após o teste terminado, desligue.

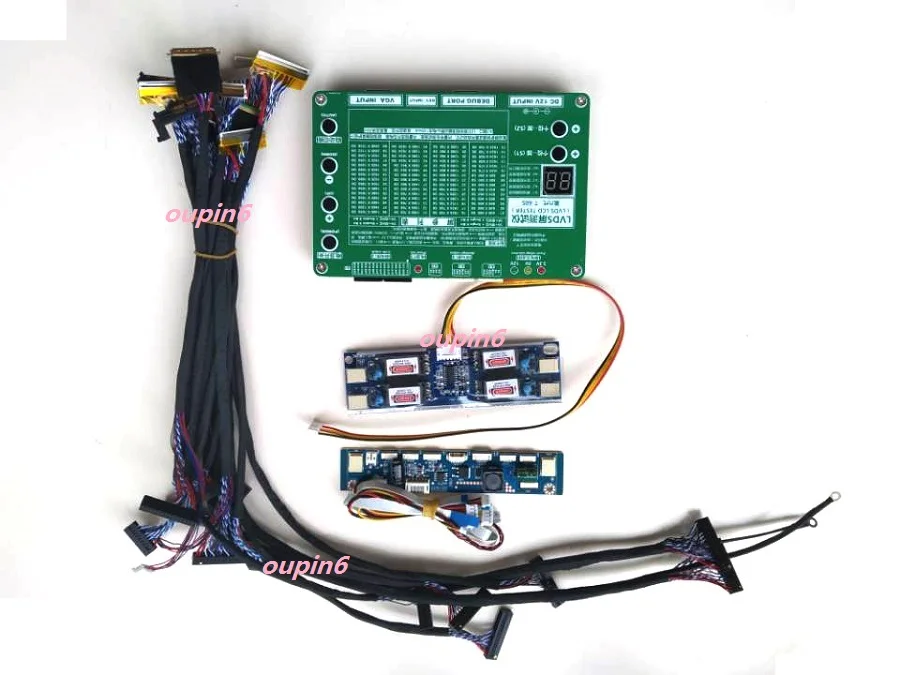

Lista de embalagem

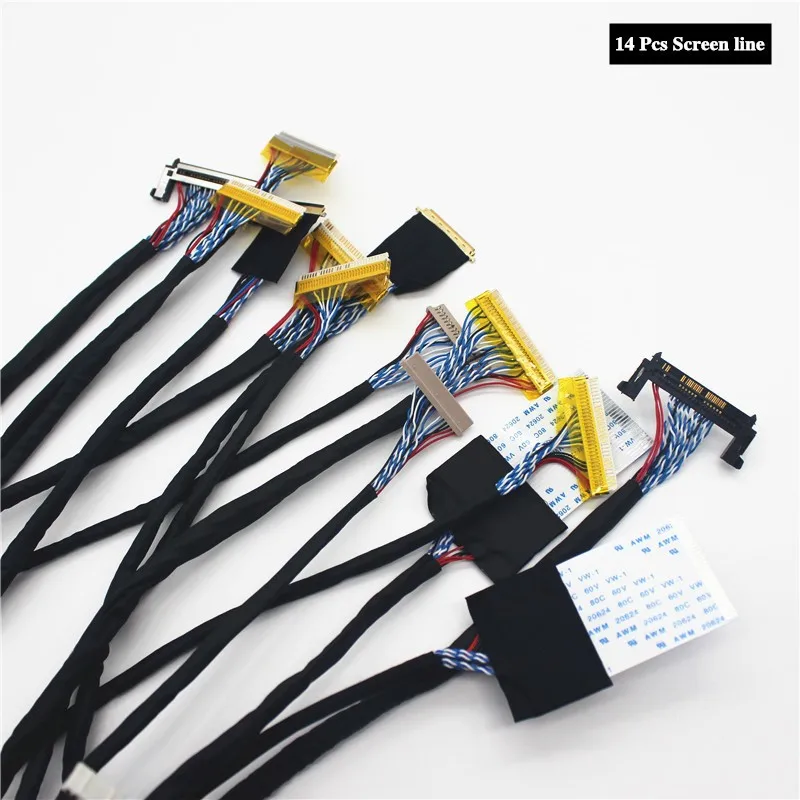

1 .14 peças dos cabos usados mais comuns da tela de lvds para testar telas do lcd e do portátil/tevê do diodo emissor de luz.
2.1 peça de 1/2/4 placa de driver de luz de fundo da lâmpada, e um novo adaptador de energia ca 12v. este inversor retroiluminado pode suportar 1 lâmpada, 2 lâmpadas, 4 lâmpadas ccfl backlight driver. normalmente 4 lâmpadas inversor só funcionam quando 4 lâmpadas inserem. ou ele vai desligar. este inversor retroiluminado pode funcionar perfeitamente como tem 4 transformadores independentes

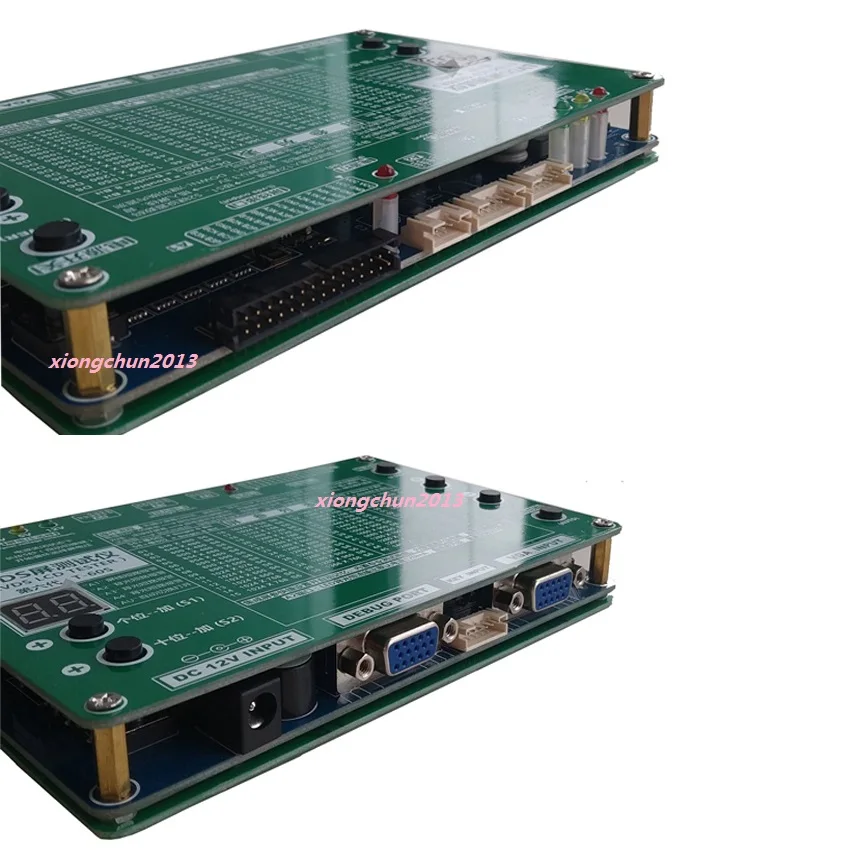

3. 1 pces 2018 novo teste painel ferramenta testador
4. 1 pces led inversor pode suportar quase todos os tipos de led
Informações detalhadas sobre os cabos lvds:
DF14-20Pin-Single8
DF14-20Pin-Single6
FIX-30Pin-Single8 (potência à esquerda) bit
FIX-30Pin-Single8 (potência à direita) bit
FIX-30Pin-Double6 (potência à esquerda) bit
FIX-30Pin-Double8 (potência à esquerda) bit
FIX-51Pin-Double8 (ligar à esquerda) bit (mais universal lvds cabo para 32 screen-65 screen screen tela)
FIX-51Pin-Double8 (ligar à direita) bit (a maioria de cabo lvds universal para 32 screen-65 screen screen tela)
FIX-30Pin-Double8 (potência à esquerda) bit (para 17 screen-42 screen screen tela)
FIX-30Pin-Double8 (potência à direita) bit (para 17 screen-42 screen screen tela)
FPC-LVDS-30Pin-Single8 (potência à esquerda) bit
FPC-LVDS-30Pin-Single8 (potência à direita) bit
LP-40Pin-Double6 (led portátil hd)
LP-40Pin-Single6 (led portátil sd)
Totalmente 14 cabos lvds/fpc dos pces para 12 laptop screen-65 laptop laptop computador portátil/tela da tevê

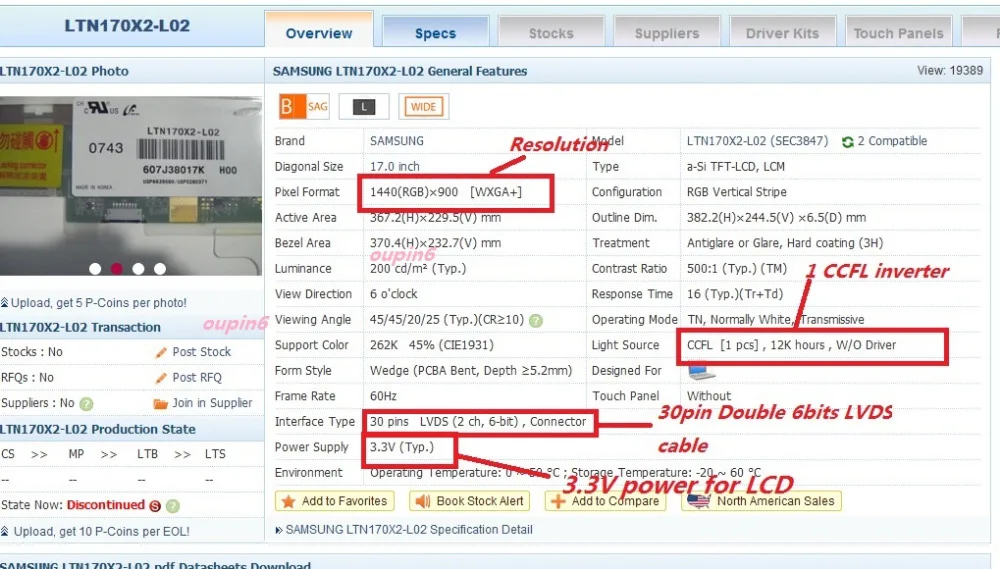

Agora tomamos o LTN170X2-L02 por exemplo
1. nós verificamos o painel todas as informações como abaixo

1. Ferramentas de Teste Conjunto Painel Testador Kit – For Screen Panel Repair : For Panel Test

Etiqueta do painel
1. conecte a energia ao testador do painel, a entrada de energia é 12v-3a ou 12v-5a porta dc 2.5mm e 5.5mm
2. pressione s1 ou s2 definir a resolução, como o 1440*900, você precisa definir a tela em 36.
3. escolha a tensão de alimentação do painel, pressione o automóvel por 5 segundos. Se você painel é 3.3v então você não precisa escolher
4. conecte o cabo lvds e a linha de luz de fundo.
5. pressione a energia e depois a luz led.
6. pressione o teste para cima ou para baixo do painel.
7. após o teste terminado, desligue.
