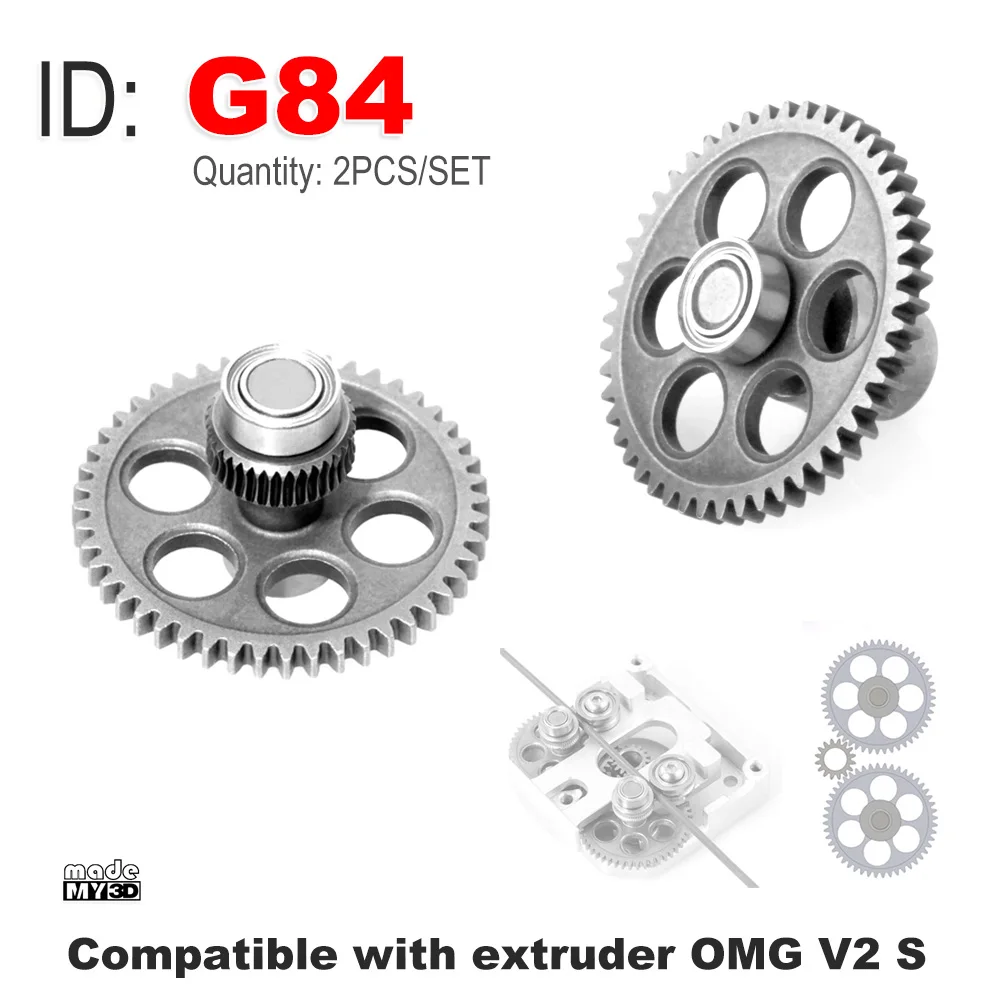

Compatível com a Movimentação Dupla do Aço G84 da Dureza 60hrc do Tratamento Térmico da Engrenagem do Metal da Extrusão da Extrusora de Omg V2-s

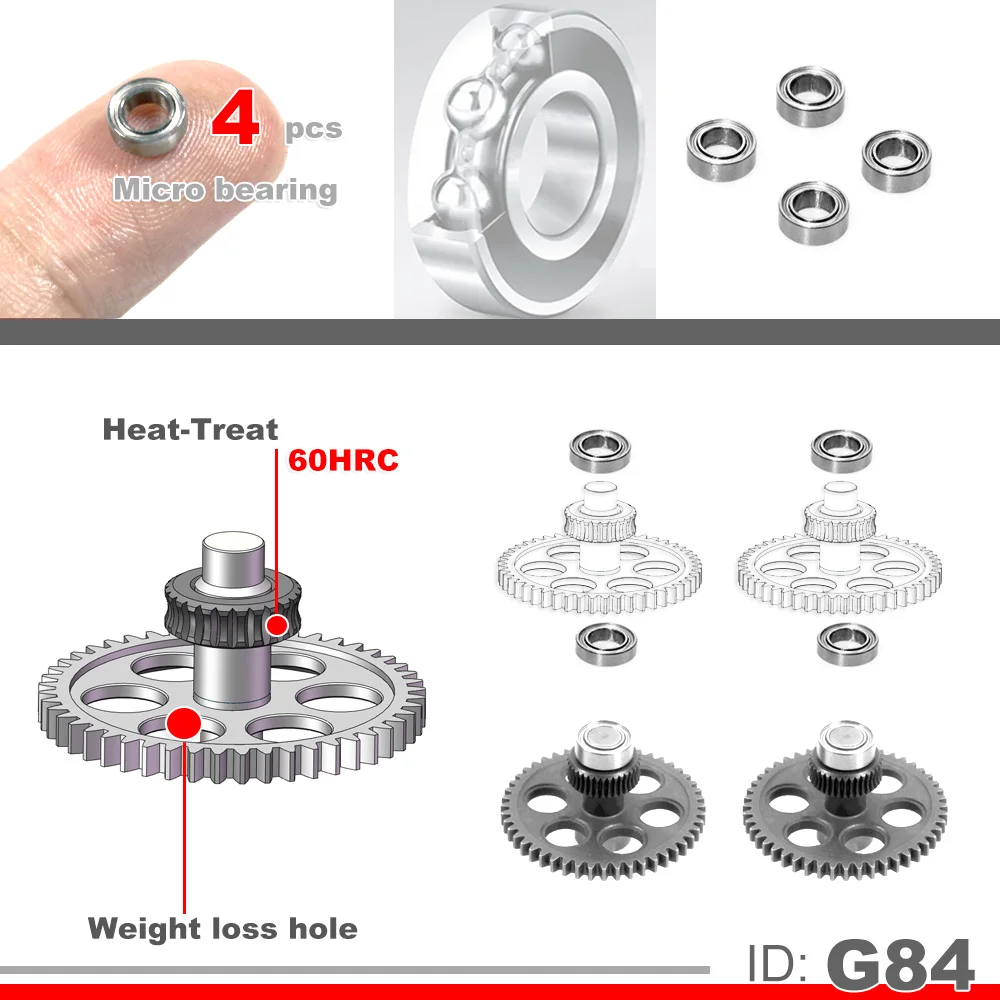

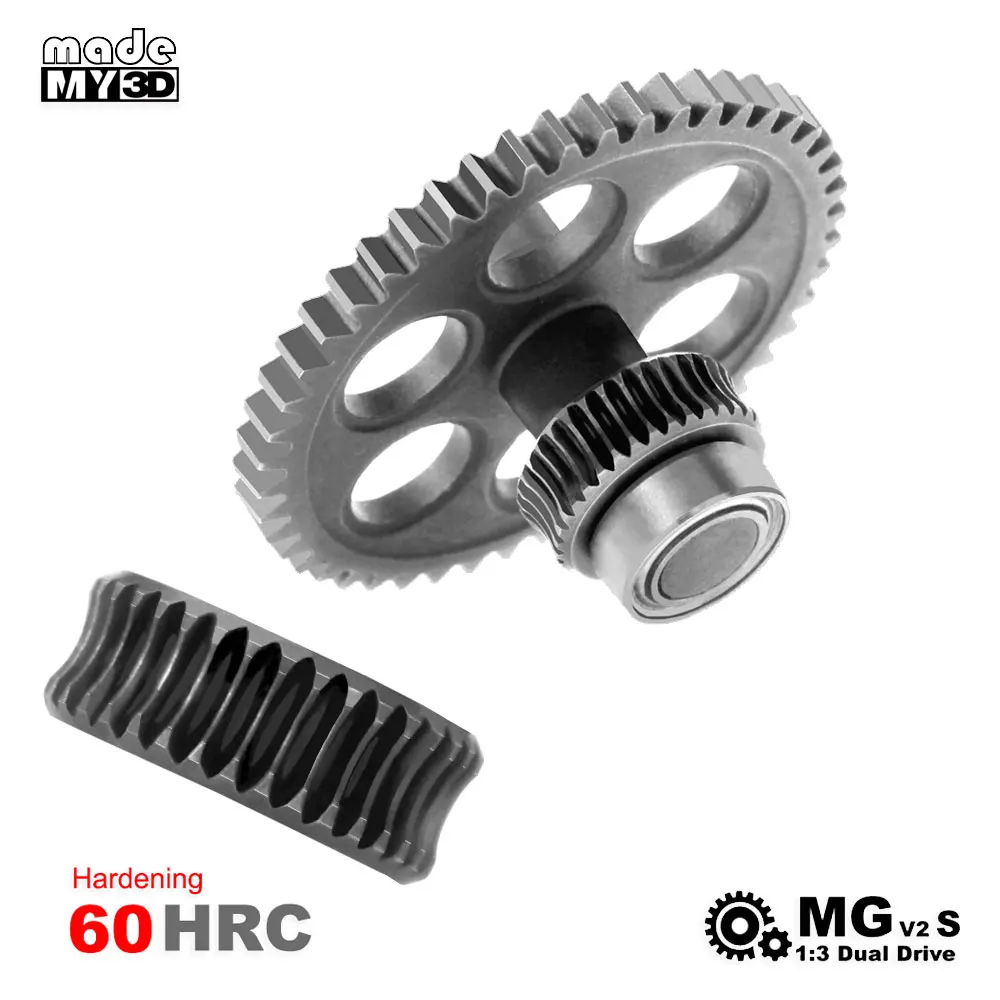

Tratamento térmico 60HRC
4 rolamentos em miniatura

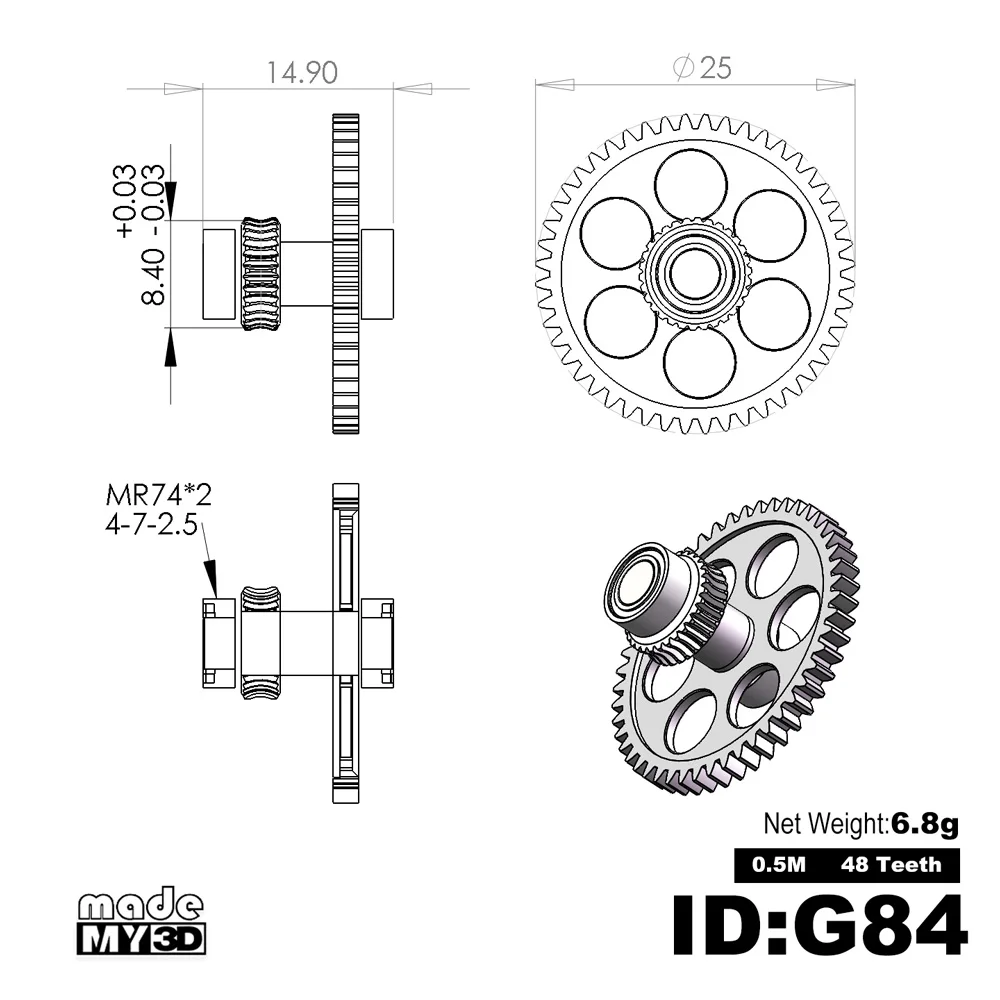

Grande engrenagem-0.5 morrer-48 dentes
Diâmetro da engrenagem do filamento 8.4mm

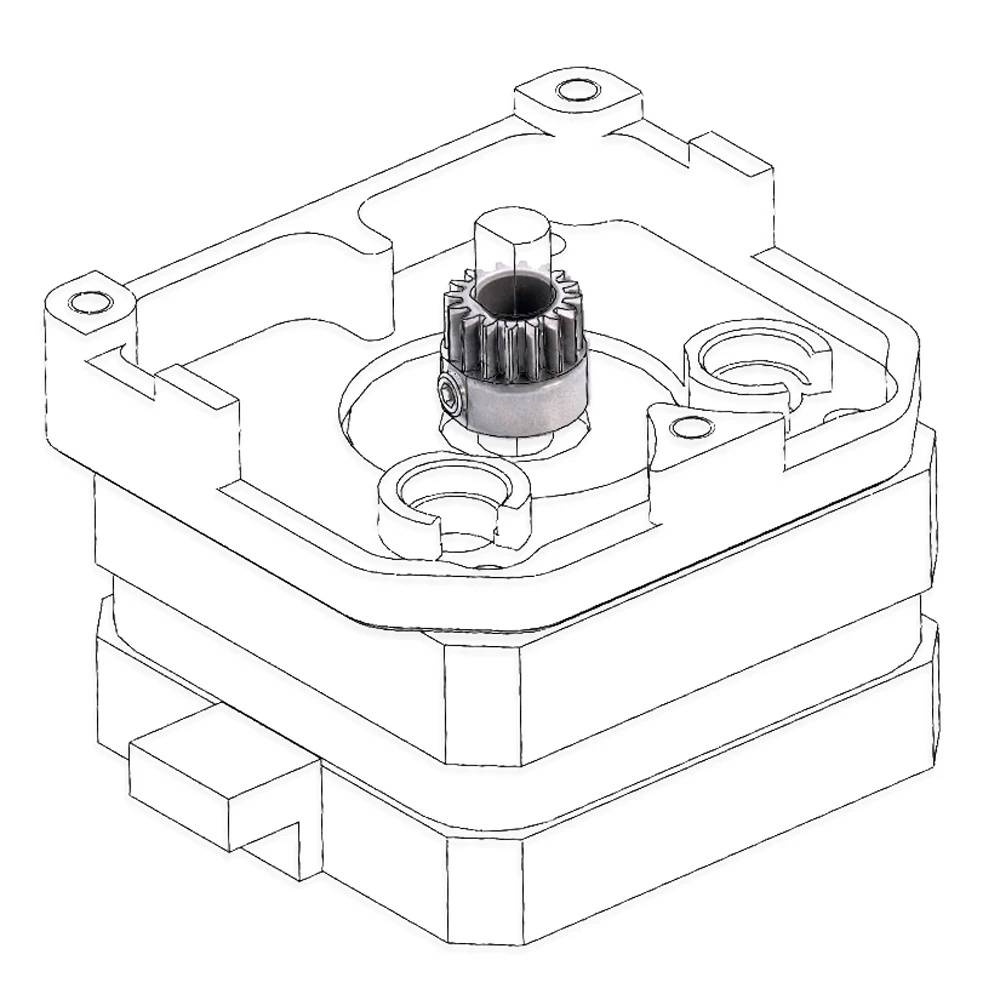

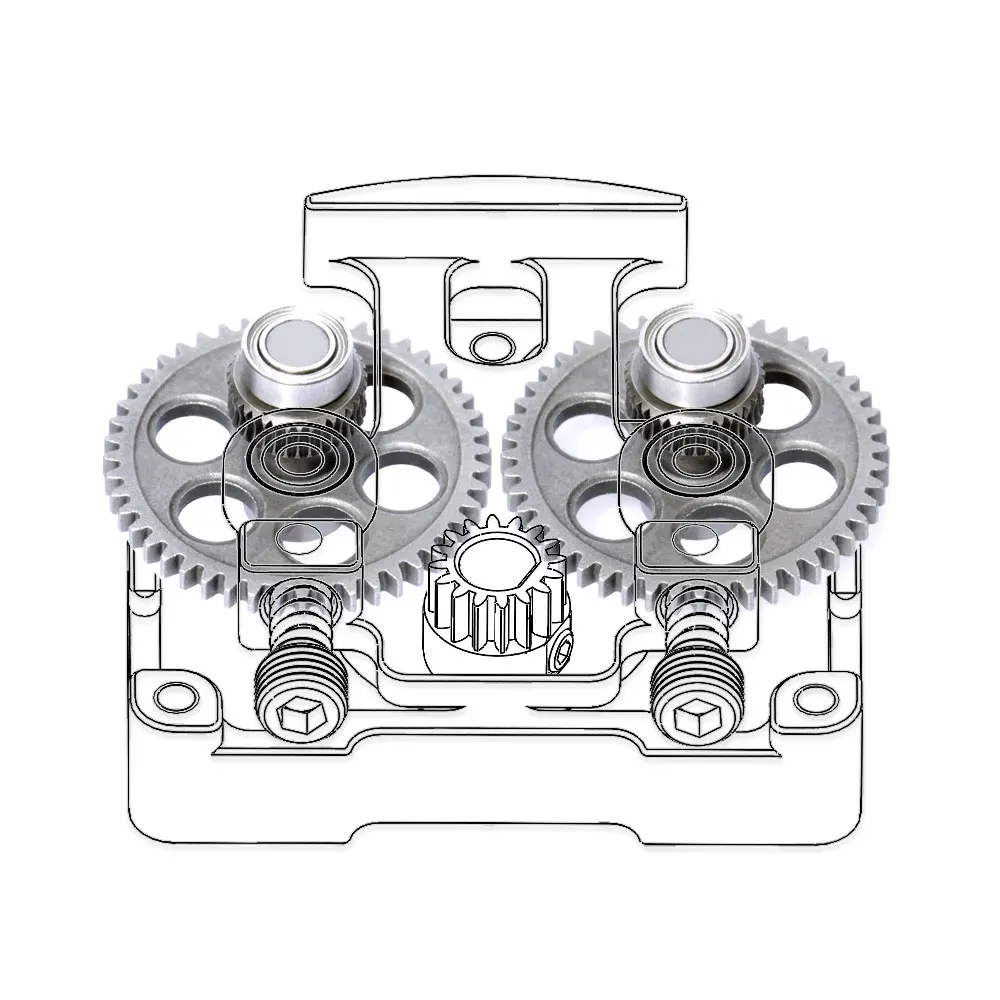

Extrusora compatível-omg v2s

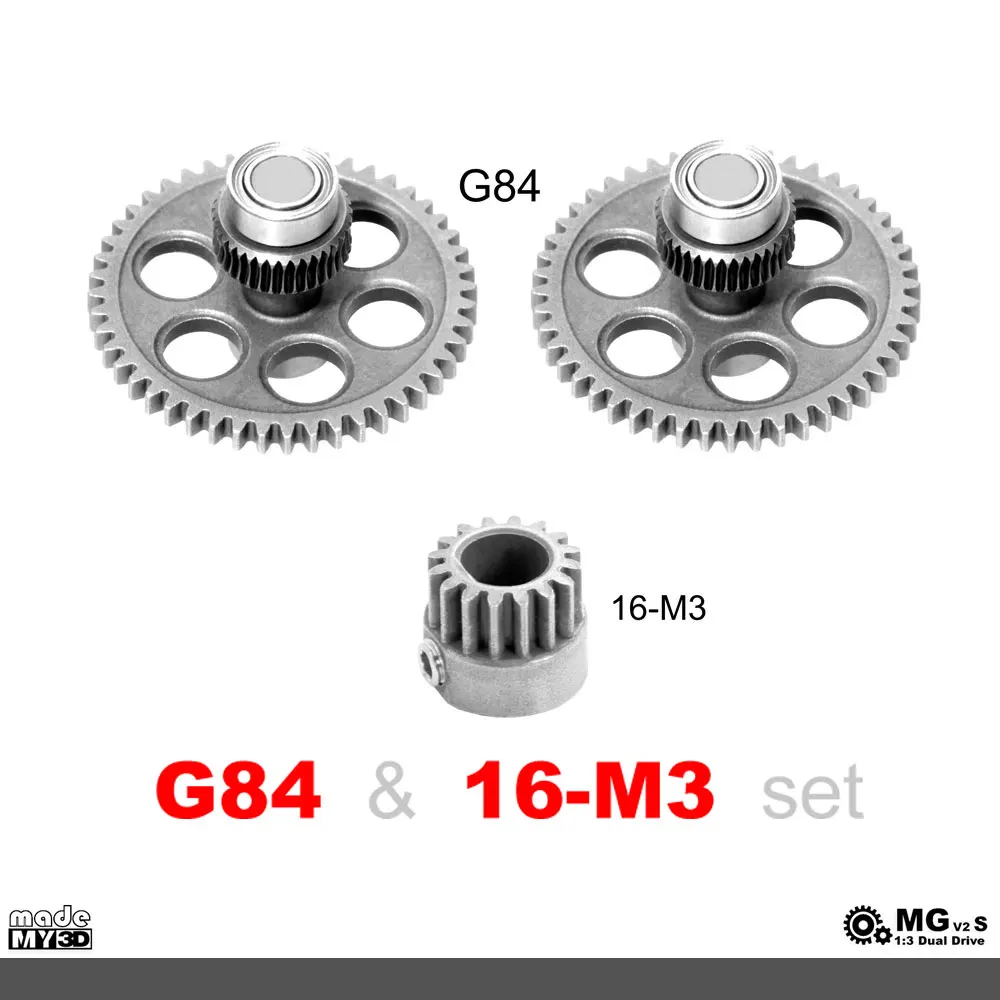

Lista de embalagem:
1 conjunto = 2 pces

1. Computador e Escritório – Product tipo : Lcd Screen Assembly

2. da Engrenagem do Metal da Extrusão da Extrusora de Omg V2-s – Screen Size : 13.3”

3. Compatível com a Movimentação Dupla do Aço – Aplicação : Laptop

4. Cheap Peças e Acessórios em 3d – Origem : cn Origem

5. Peças e Acessórios em 3d – Nome da Marca : Hbjesse

6. G84 da Dureza 60hrc do Tratamento Térmico – Marca Compatível : Tela Universal

7. High Quality Computador e Escritório – Resolução : Fhd

8. Computador e Escritório – tipo de Item : Conjunto do Lcd do Caderno

9. da Engrenagem do Metal da Extrusão da Extrusora de Omg V2-s – Número da Peça : 0003

10. Compatível com a Movimentação Dupla do Aço – Warranty : 3 Months

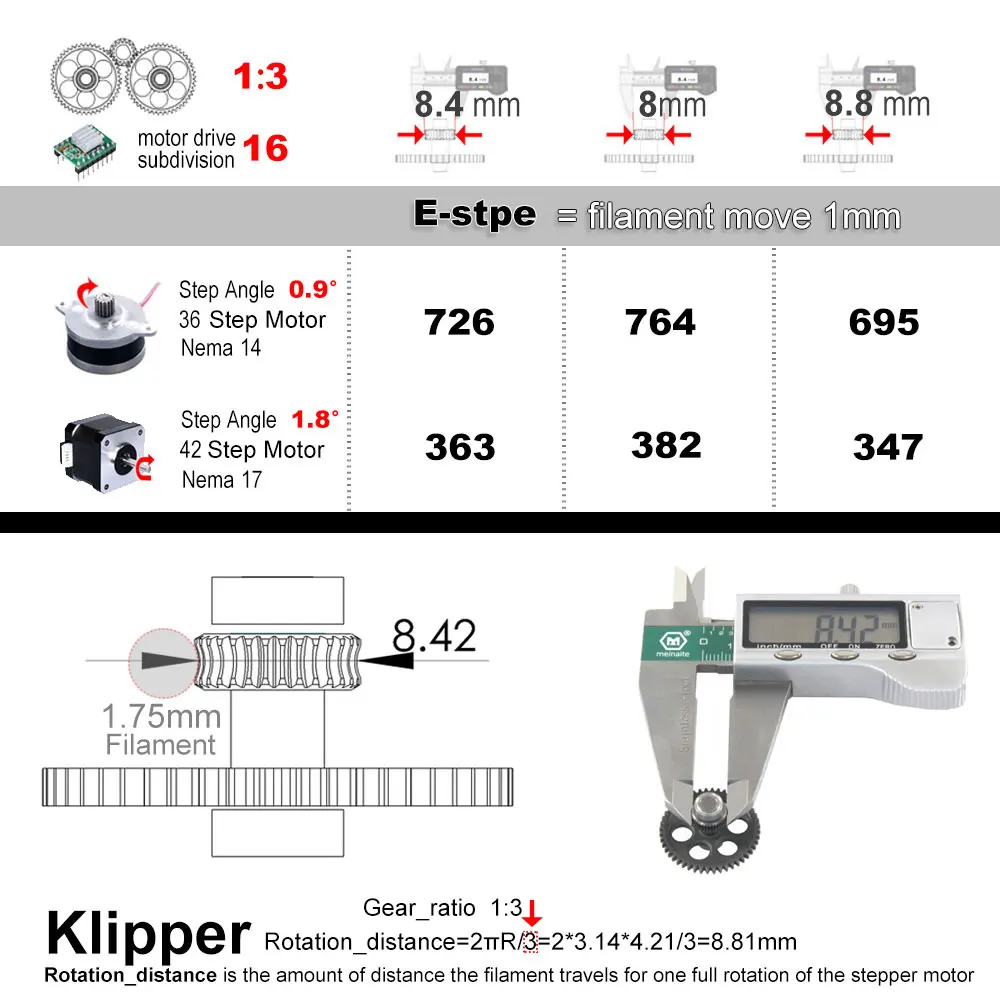

E-STEP

Se usando um motor de passo 42, o ângulo da etapa é 1.8 °, a movimentação do motor é 16 subdivisões, e a relação da engrenagem é 1:3
E-STEP 363

Se usando um motor de passo 36, o ângulo da etapa é 0.9 °, a movimentação do motor é 16 subdivisões, e a relação da engrenagem é 1:3
E-STEP 726

1-mola aperta a pressão do filamento
2-e material do filamento macio e duro
O valor de e-step precisa ser re-testado e ajustado após a instalação

E-step: método de cálculo
Use 1/16 movimentação do motor da subdivisão,
Ângulo de passo do motor de passo = 1.8 °,
O diâmetro da engrenagem é 8.4mm,
O motor deslizante precisa de 16*200 = 3200 sinais de pulso para girar 360 °,
Comprimento móvel do filamento = circunferência da engrenagem = pd = 3.14*8 = 26.376mm
Quantos e-passo = filamento mover 1mm:
Método de cálculo: 3200/26.376 = 121 de sinal de pulso.
E-step valor é 121

A relação da engrenagem é 1:3-o valor da e-etapa precisa 3 vezes que é 127.39*3 = 363 (valor teórico)

Se usar ângulo de passo 0.9 °-o valor de e-step precisa de 2 vezes que é 363*2 = 726 (valor teórico)
