Descrição

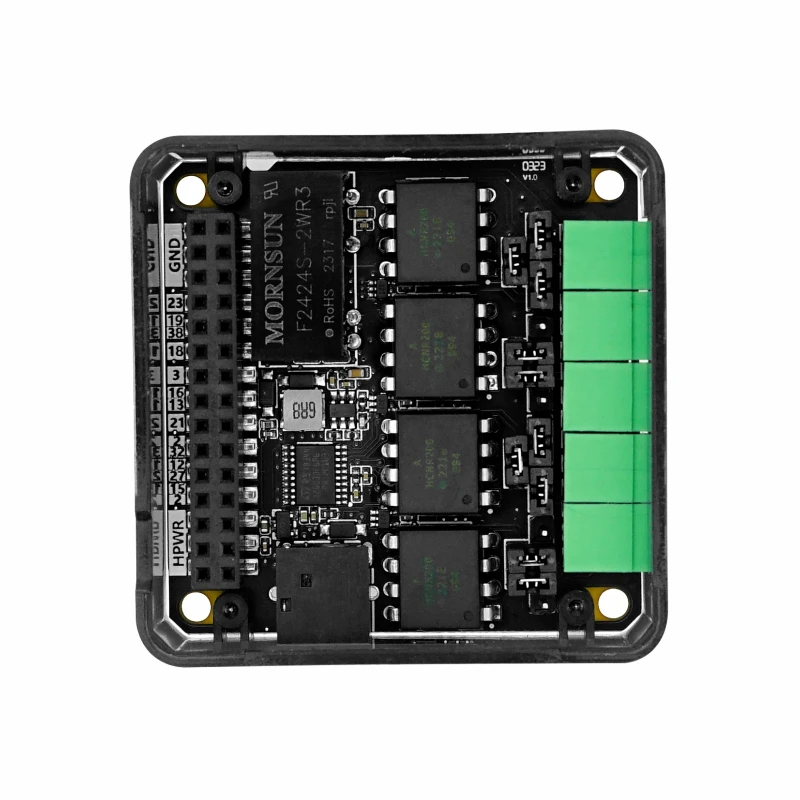

AIN4-20mA Módulo 13.2É um Quad-canal 4 ~ 20mAMódulo aquisição analógica atual. Ele adota o STM32G030F6Chip de controle principal e chip de aquisição dedicado com isolamento para se comunicar com o host M5 I2cComunicação. Suporta a mudança para fiação alimentada interna ou externamente via tampas jumper. O chip de isolamento de energia integrado e os circuitos de amplificador operacional integrados medem com precisão os sensores de corrente externa e garantem a precisão do sinal e a segurança do sistema. Em termos de fonte de alimentação, a interface DC-JACK e o circuito de impulso DC-DC correspondente podem fornecer energia a todo o dispositivo. ‘Adequado para monitoramento de equipamentos do sistema de energia, controle do motor, gerenciamento de energia e automação e controle do processo industrial’.

Características

• STM32G030F6® Cortex® de 32 bits-M0 + CPU

• Comunicação I2C

• Suporta quatro sensores de 2 ou 4 fios, comutação do tampão do jumper

• Chip de isolamento galvânico embutido

• Suporte Arduino, UIFlow e outras plataformas programação

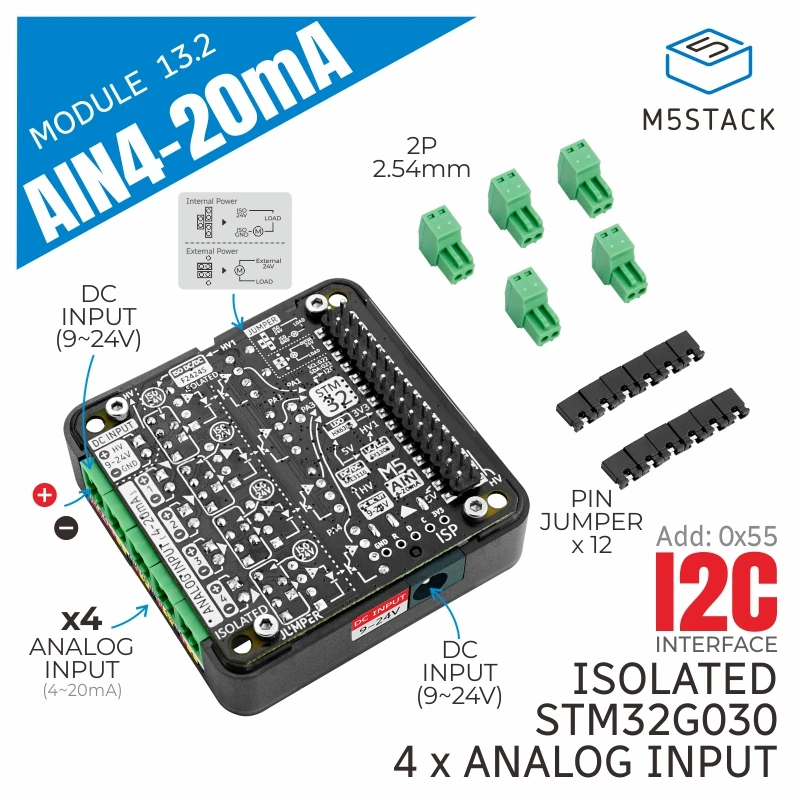

Inclui

• 1 * AIN4-20mA Moudle 13,2

• 12 * tampão jumper

• Bloco terminal de encaixe 5*2.54mm

Aplicações

• Monitoramento do equipamento do sistema elétrico

• Controlo motor

• Gestão energética

• Automação e controle do processo industrial

Especificação

Link Relacionado

Esquema

Conexão e instruções do tampão Jumper

• Se o sensor atual já tiver uma fonte de alimentação externa, a tampa do jumper está conectada conforme mostrado à esquerda

• Se o seu sensor atual não tiver uma fonte de alimentação externa, conecte a tampa do jumper conforme mostrado à direita e conecte a interface do AIN4-20mA Module 13.2 à fonte de alimentação externa apropriada, conforme necessário.

Tamanho do módulo

Exemplos

Arduíno

UIFlow

Blocos UIFlow

• Endereço I2C do dispositivo Init

• Obter ADC 16bit valor bruto

• Obter valor atual

• Obter a versão do firware do dispositivo

• Definir endereço escravo I2C do dispositivo
