Câmera de Imagiologia Térmica ir Matriz Raspberry pi Mlx90640 32×24 Pixels 110 ° Fov Arduino Esp32 Stm32
Original price was: R$ 368,99.R$ 332,08Current price is: R$ 332,08.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Componentes Para Computadores
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Tipo de Placa Demo | Fpga |
| Nome da Marca | Waveshare |
| Origem | CN (origem) |
?Câmera térmica IR Recomendar?
1. Home e Garden – Ajuste : se Ajusta ao Tamanho Use Sei Tamanho Normal
?Visão geral?

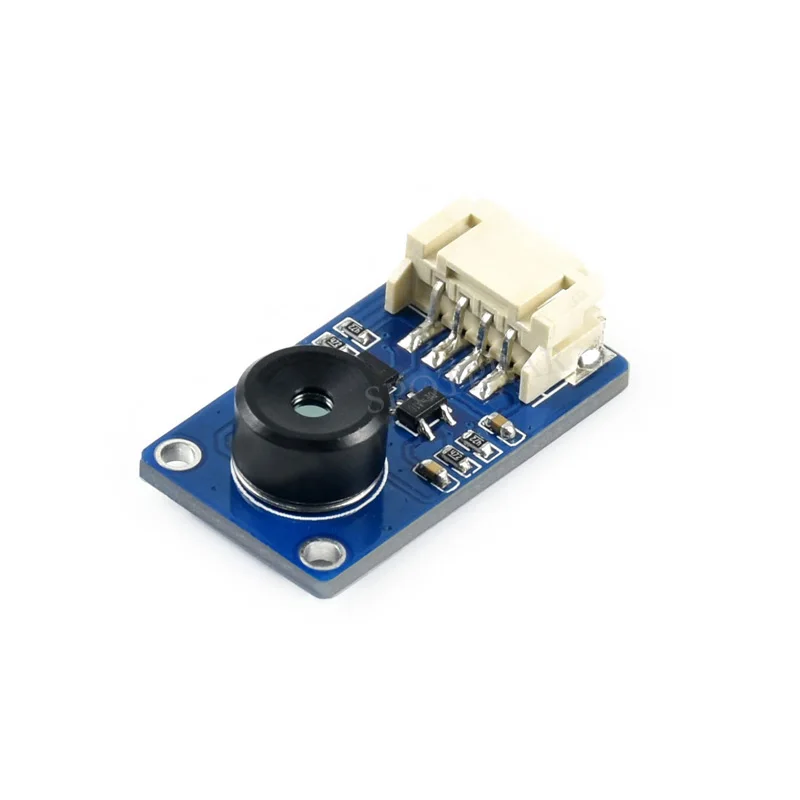

[] Esta é uma câmera de imagem térmica de 32 × 24 pixels, 110 °, comunicação via interface I2C. É compatível com tensão de operação 3.3V/5V, suporta plataformas host como Raspberry Pi/Arduino(ESP32)/STM32, etc.
[] Ao utilizar a matriz de sensores térmicos infravermelho distante MLX90640, este módulo pode detectar a distribuição IR de objetos no campo de visão, transformar os dados em temperatura de superfície dos objetos por cálculo, e então gerar imagens térmicas. Devido ao fator de forma pequeno, pode ser facilmente integrado em aplicações de controle industriais ou inteligentes diversas.
?Características?
[] Adota a disposição distante-infravermelha do sensor térmico MLX90640, pixéis 32 × 24
[] Comunicação via interface I2C, configurável para modo rápido (taxa de dados de até 1MHz)
[] A diferença equivalente da temperatura do ruído (NETD) 0.1K RMS @ 1Hz refresca a taxa
[] Translator de tensão integrado compatível com tensão operacional 3.3V/5V
[] Vem com recursos de desenvolvimento e manual (exemplos para Raspberry Pi/Arduino(ESP32)/STM32)
?Especificações?
[] Tensão operacional: 3.3V/5V
[] Corrente operacional: <23mA
[] Comunicação interface: I2C (endereço 0x33)
[] Campo de visão (Horizontal×Vertical):
[] MLX90640-D55 Câmera térmica: 55 ° × 35 ° (ângulo estreito FOV, terno para medição de longo alcance)
[] MLX90640-D110 Câmera térmica: 110 ° × 75 ° (grande angular FOV, terno para medição de curto alcance)
[] Temperatura operacional: -40 ? ~ 85 ?
[] Temperatura do alvo: -40 ? ~ 300 ?
[] Resolução: ± 1 ?
[] Refresque a taxa: 0.5Hz ~ 64Hz (programável)
[] Dimensões: 28mm × 16mm
[] Montagem tamanho do furo: 2.0mm
?Aplicações?
[] Medições de temperatura sem contato de alta precisão
[] Dispositivos termográficos IR, termômetros IR
[] Casa inteligente, construção inteligente, iluminação inteligente
[] Temperatura industrial controle, segurança monitoramento, intrusão/detecção movimento

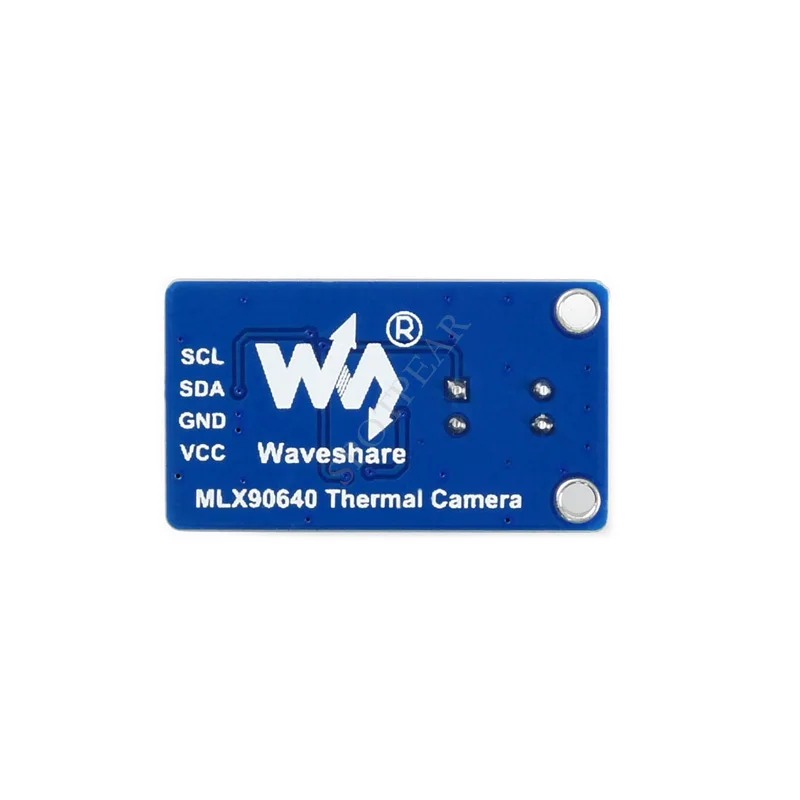

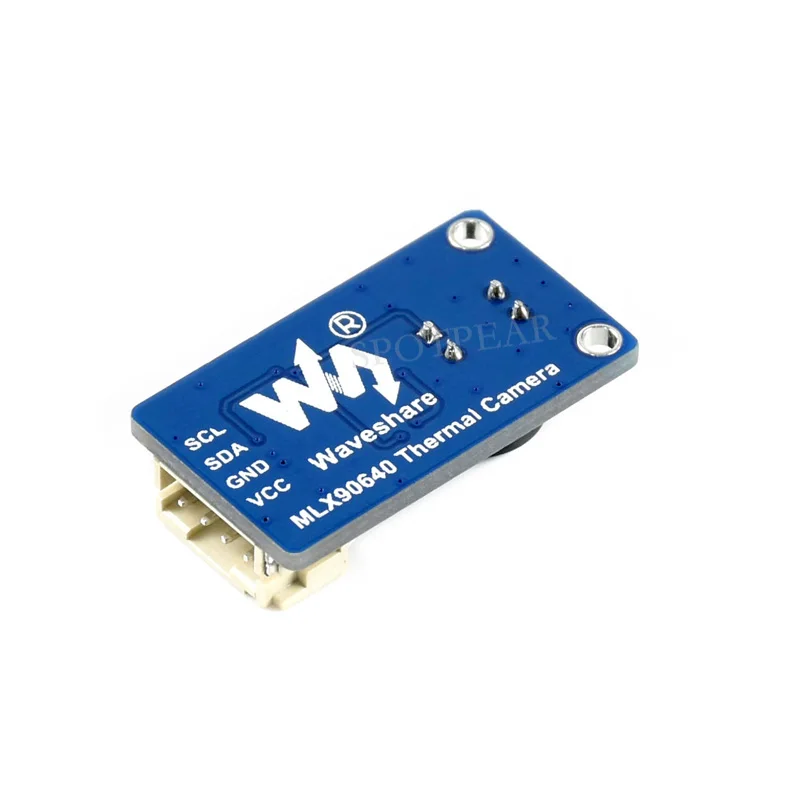

?Pinouts?
[] No caso de trabalhar com MCU:
[] VCC?3,3 V / 5V
[] GND?GND
[] ASD?Linha dados MCU.I2C
[] SCL?MCU.I2C linha relógio
?Exemplo?
[] Não inclua Raspberry Pi

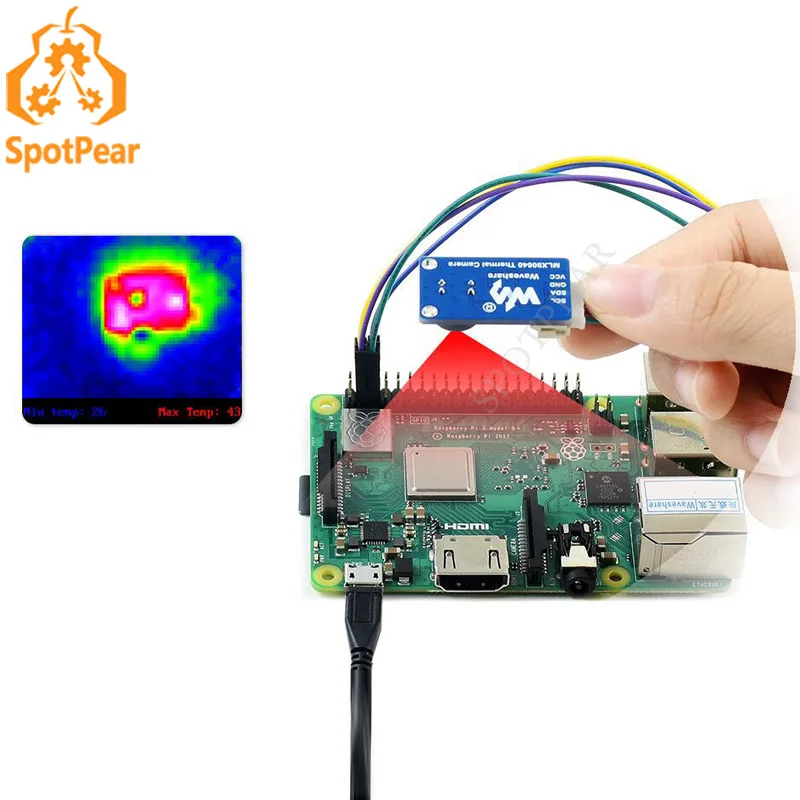

[] Gerando imagens térmicas IR do Raspberry Pi:
2. Computers e Electronics – Altura do Salto : Baixa 1 Cm-3 cm

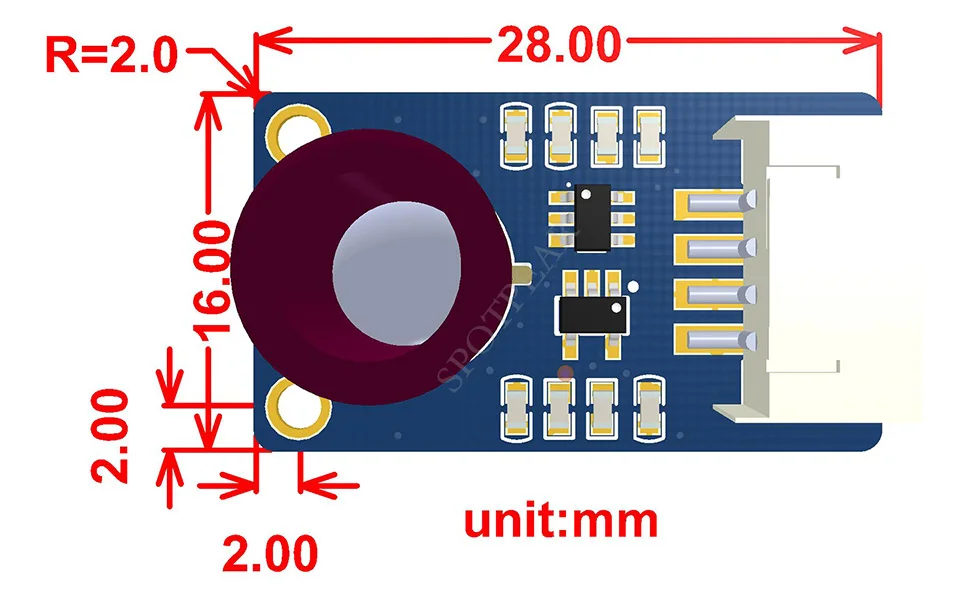

?Dimensões do Esboço?
3. Online Shopping – Estilo : Conciso

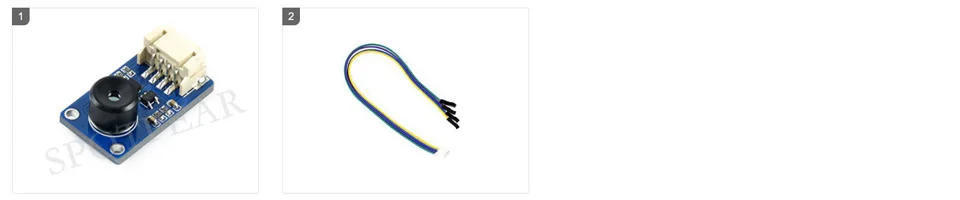

[] MLX90640-D110 Câmera térmica x1
[] Fio PH2.0 4PIN x1
4. Câmera de Imagiologia Térmica ir Matriz Raspberry – Nome do Departamento : Adult
