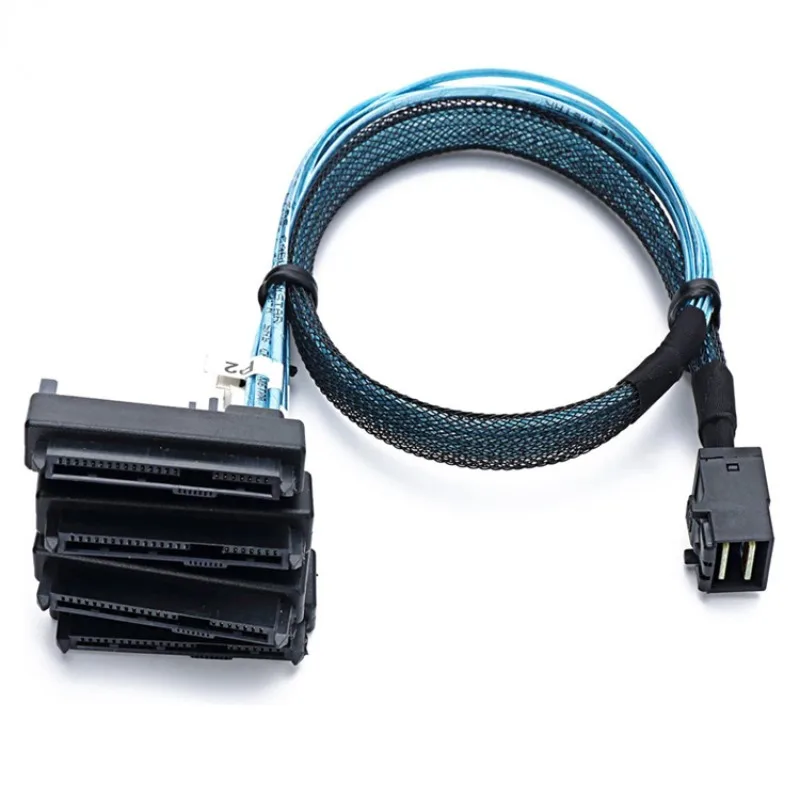

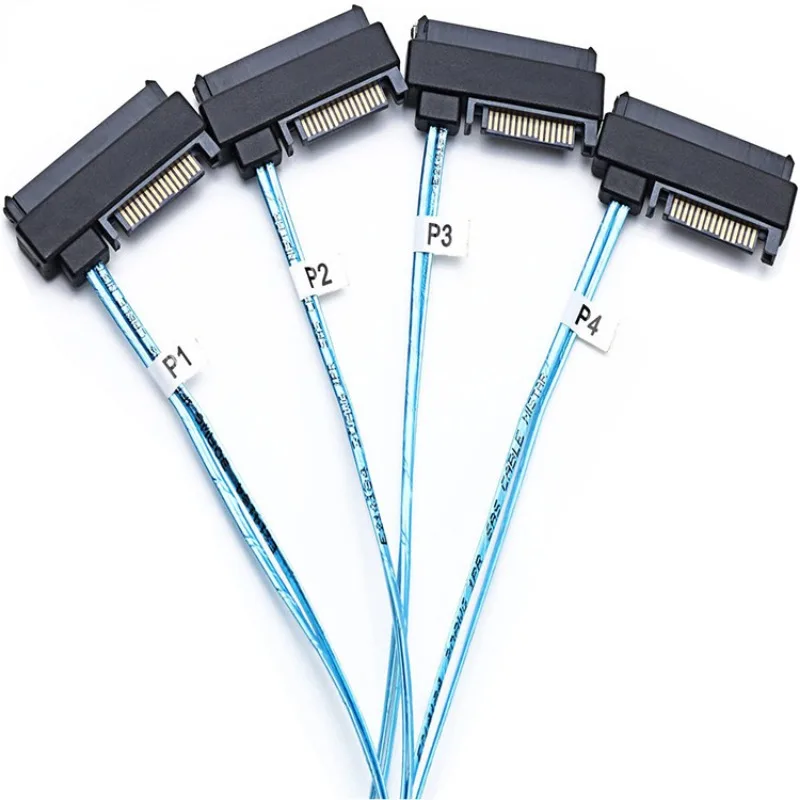

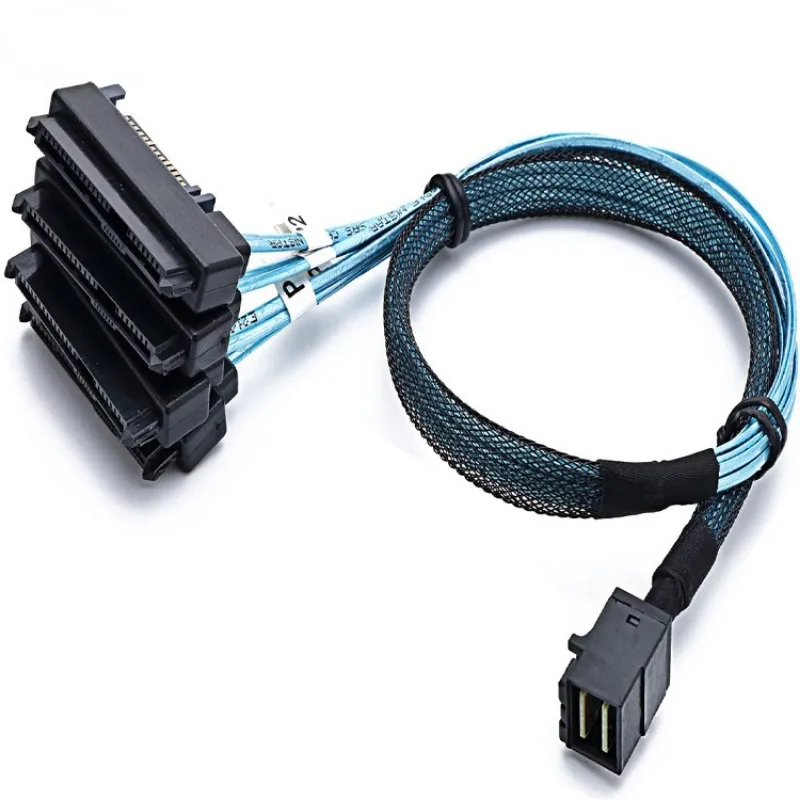

SFF-8643 Interno Mini SAS HD para (4) 29pin SFF-8482 conectores com SATA 15pin Power Port 2 em 1 Cabo

Descrição do produto:

SFF-8643 Interno Mini SAS HD para (4) 29pin SFF-8482 conectores com SATA 15pin Power Port 2 em 1 Cabo

Série: Mini SAS

Comprimento do cabo: 0.5M /1M

Tamanho do fio: 30AWG, cobre estanhado, OD: 0. 9*2,3, milímetro

Bloqueio para acasalamento Parte: Com trava

Chapeamento: Au 30u ‘min sobre Ni 100u ‘min

Cor: Branco do cabo, sobre o preto do molde

Conformidade ambiental: ROHS

Inflamabilidade: Chama horizontal do cabo, PCB 94V-0, PBT 94V-0

Aplicações

Dados/Comunicações

1.RAID (Matriz Redundante de Discos Independentes)

2.Workstations

3. Servidor de montagem em rack

4. Servidores

Cremalheira 5.Storage

Características e Benefícios

Taxa 1.Transmission 12Gbps.

2. Conheça a especificação SAS4.0.

Desempenho mecânico

Mating Force e Unacopling Force

Condição: EIA 364-13. Inserir e extrair a uma velocidade de

25mm/minuto.

Mating Force: 55 N máximo para Mini SAS.

Uncasating Força: 49 N máximo para Mini SAS.

Mating Force: 45 N máximo para conector SATA.

Unacoplando Força: 10 N máximo para o conector SATA.

Desempenho elétrico

1. Avaliação atual do contato

0,5 Amperes máximo por pino quando acasalado.

Avaliação 2.Voltage

30VAC por contato quando acasalado ou unacasalado.

3. Resistência do contato

30mohm max. inicial, 15mohm máximo após o teste do esforço.

4. Tensão suportável dielétrica

500 VAC por 1 minuto sem avaria.

Resistência 5.Insulation

1000 Mohm mínimo.

Integridade do sinal

Impedância do conector 1. Mated: 100 ohm ± 15%

2. Impedância absoluta do cabo: 100 ohm ± 10%

3. Pares do cabo combinando: ± 5 ohm

4. Impedância comum do modo: 25 a 40 ohms

5. Perda da inserção:-máximo 6dB até 4.5Ghz;

6. Conversa cruzada: -26 dB até 6Ghz;

Conformidade ambiental do produto

RoHS2.0: Compatível

RoHS China: Sim

ALCANCE SVHC: Sim

Status de baixo halogênio: não revisado
