Cabo de Rede Lan Cat5 Cat6 Rj11 Rj45 Detector para Fio do Telefone Rastreador de Cabo de Rede Lan Localizador de Linha Ethernet Ferramentas de rede

1) fio tracktrace rj11, rj45, cabos ou outro fio de metal (através do adaptador).

2) fácil e rápido para localizar o ponto de interrupção sem abrir a cobertura do fio.

3) colagem de cabo de rede: juiz curto-circuito, circuito de quebra, circuito aberto andcrossing.

4) nível de linha de teste, polaridade positiva e negativa.

5) status da verificação da linha telefônica: teste o status de trabalho da linha telefônica (ocioso, tocando, e fora do gancho) e da ponta do juiz e da linha do anel.

6) verifique a continuidade do fio.

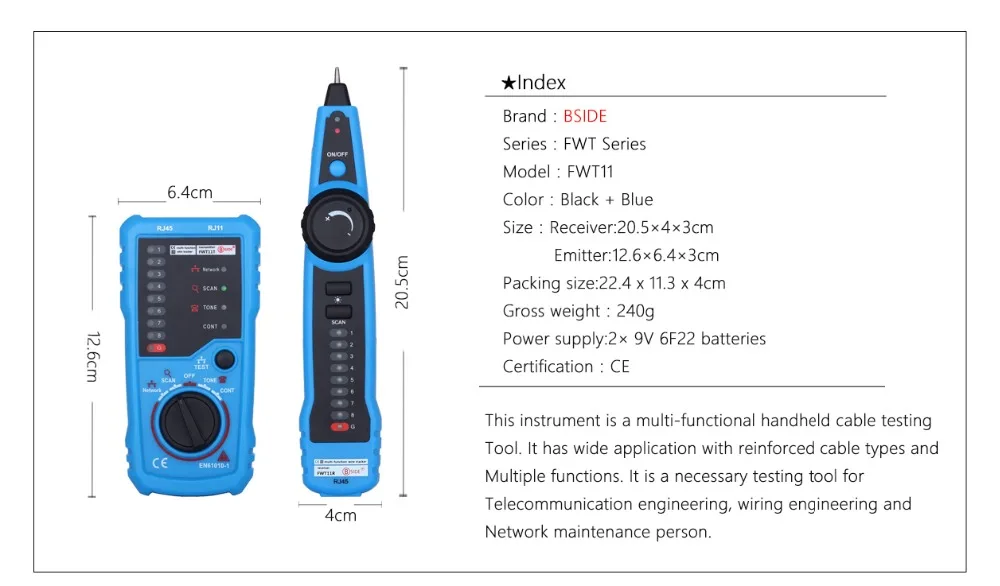

Parâmetros técnicos gerais

Temperatura

1) temperatura de funcionamento: 0 °c 40 40 °c, umidade relativa máxima de 80% (não-condensação)

2) temperatura de armazenamento:-10 50 50 °c, umidade relativa máxima de 80% (não condensação, bateria não incluída)

3) altitude: <2000 m (medidor)

4) avaliação anti-explosão: ip 40

5) distância do sinal emissor: 300 m ou assim

6) classe da segurança: iec61010-1 600 v cat iii, classe ii da poluição.

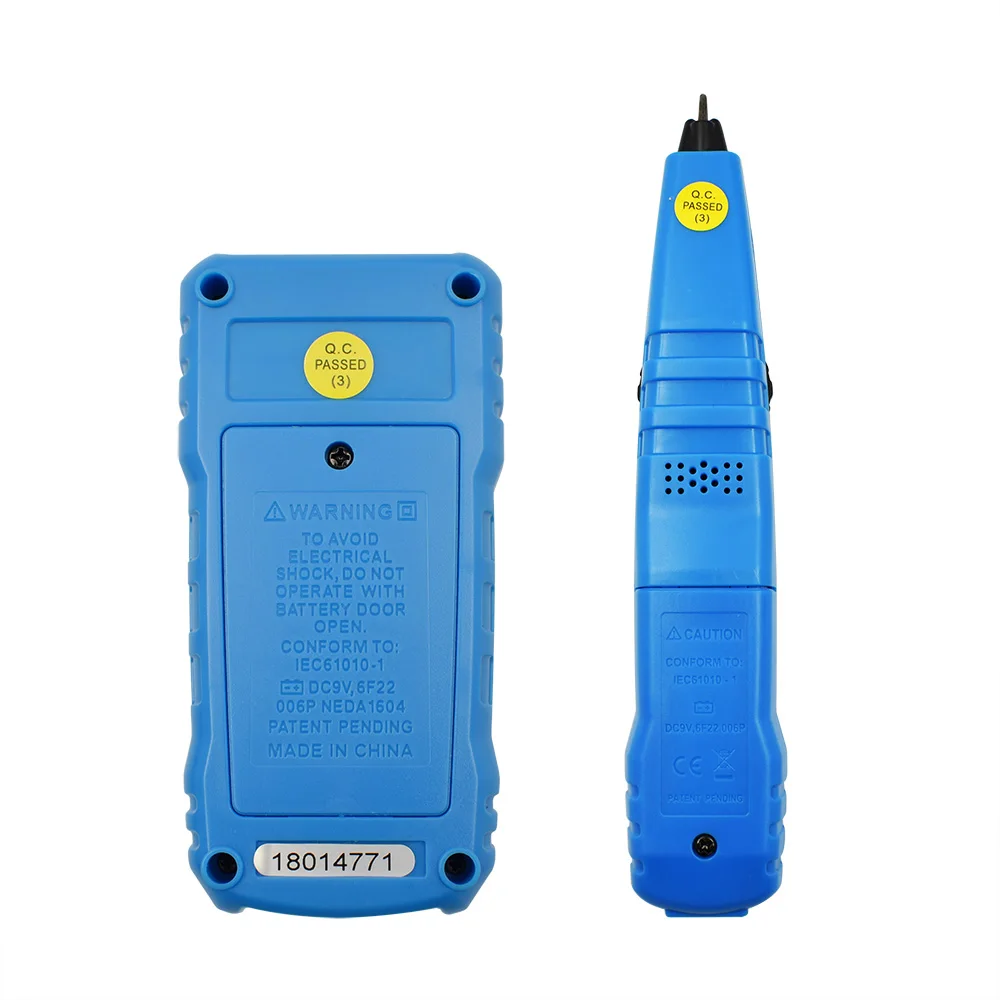

7) bateria

8) emissor: 6f22/9 v; receptor: 6f22/9 v

11. High Quality Computador e Escritório – Operating Temperature : 0-40

12. Computador e Escritório – Número do Modelo : Wire Tester

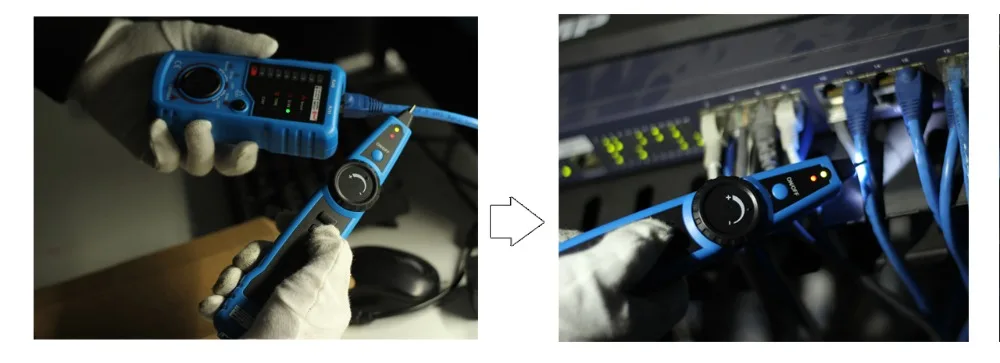

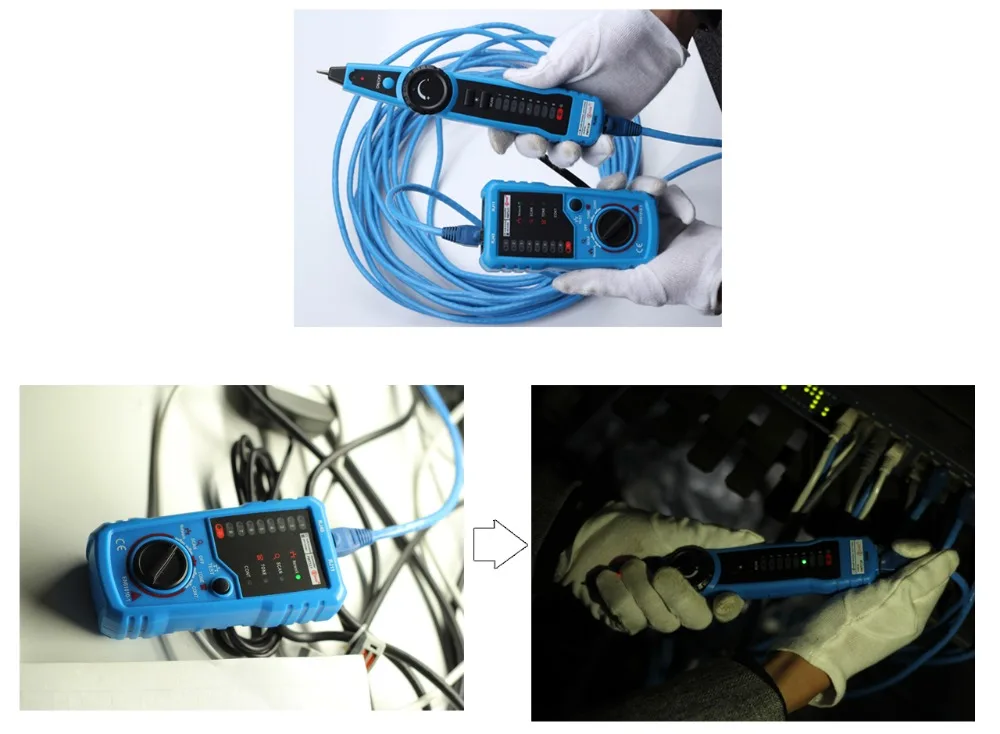

1. fio de Rastreamento

Esta função é capaz de encontrar rapidamente os pares de linha necessários entre numerosos. É adaptável ao terminal do cabo rj 45 da rede, terminal da linha telefônica rj11. Através de um adaptador pode testar outros fios de metal.

Método de operação

A.Gire o botão giratório da função do emissor paraSCANPosição.

B.Conecte uma extremidade da linha testada ao terminal correspondente do emissor (por exemplo, rj45, rj11) ou conecte ao terminal rj11 através de um adaptador.

C. SCANLuz de indicação em meios emissor começa a enviar sinal para o fio testado.

D.Ligue o receptor, segure o receptor e pressione“” De DIGITALIZAÇÃOBotão para testar a outra extremidade da linha testada (por exemplo, perto da linha de empilhamento do gabinete de distribuição de linha telefônica, caixa terminal, hub e permutador). Compare o som enviado pelo receptor, a linha com o som mais alto perto da sonda será o alvo.

E.Ajuste o volume do receptor pressionando o botão rotativo de volume durante o teste para se adaptar ao ambiente local.

Notas: você pode conectar fone de ouvido ao fone de ouvido jack do receptor em lugares com ruído alto.

2.Cabo de rede Agrupamento

13. de Cabo de Rede Lan Localizador de Linha Ethernet – tipo : Testador de Cabo

Ele testa o status de conexão física do cabo de rede, como circuito aberto, conexão curta, miswire e conexão reversa.

Método de operação

A.Gire o botão giratório da função do emissor paraRedePosição.

B.Conecte uma extremidade do cabo de rede ao soquete rj45 do emissor, e conecte outra extremidade do cabo de rede ao soquete rj45 do receptor.

C.Pressione“TESTEButton botão para iniciar o teste. Linha par luzes indicadoras irá dizer resultados.

D.Conexão curta: haverá 2 ou mais luzes ao mesmo tempo no receptor. A quantidade de iluminação indica a quantidade de fios em curto prazo.

E.Circuito aberto: no receptor, a luz indicadora de par de linha correspondente não vai ligar.

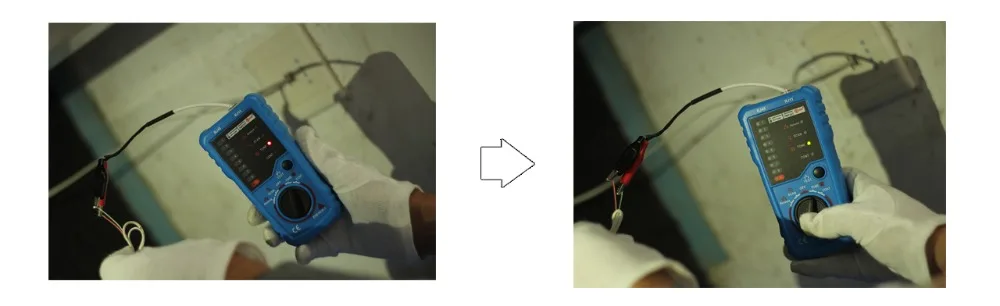

3.Nível de linha de teste, polaridade positiva e negativa:

14. Cabo de Rede Lan Cat5 Cat6 Rj11 – Embalagem : Sim

Use o emissor somente para testar a polaridade do nível da linha, positiva e negativa nos circuitos.

MÉ todosOperação

A.Transimtter para o botão rotativo para barracas telefônicas, o trAnsimtter começar a trabalhar.

B.Conecte o terminal principal de cristal rj11 do adaptador ao terminal rj11 do emissor. Prenda a linha testada com um clipe vermelho-preto.

C.Se a luz indicadora de status de linha telefônica é vermelha, a extremidade vermelha é linha de ponta, e a extremidade preta é linha de anel. Se é verde, a extremidade vermelha é linha de anel e a extremidade preta é linha de ponta.

D.Nível de linha a julgar: quanto mais alto é o nível, mais alto é o nível; o dimmer é a luz, mais baixo é o nível.

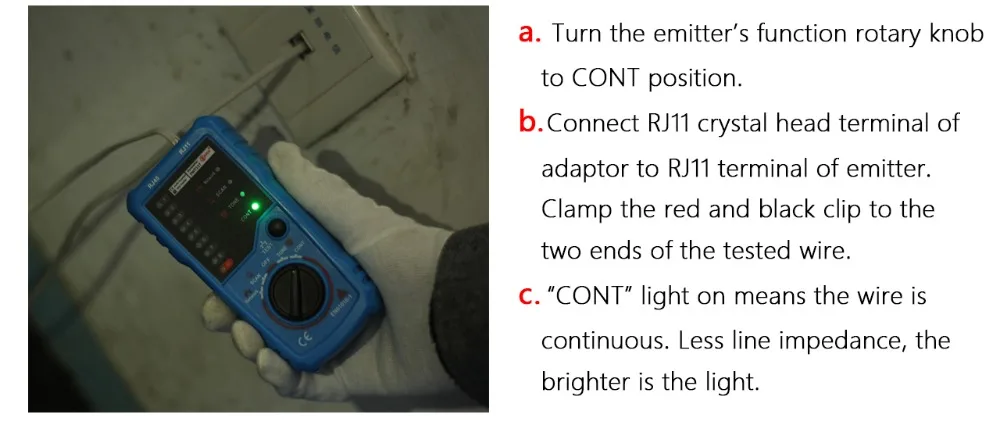

4.Verificação de continuidade

15. Cheap Ferramentas de Rede – Origem : cn Origem

16. Ferramentas de Rede – Certificado : ce

17. Rj45 Detector para Fio do Telefone Rastreador – Nome da Marca : Thundeal
