Cabo de Console Usb tipo a para Mini tipo b Cab-console 37109001 Cisco 1941

USB compatível, 37-1090-01,

-Azul.

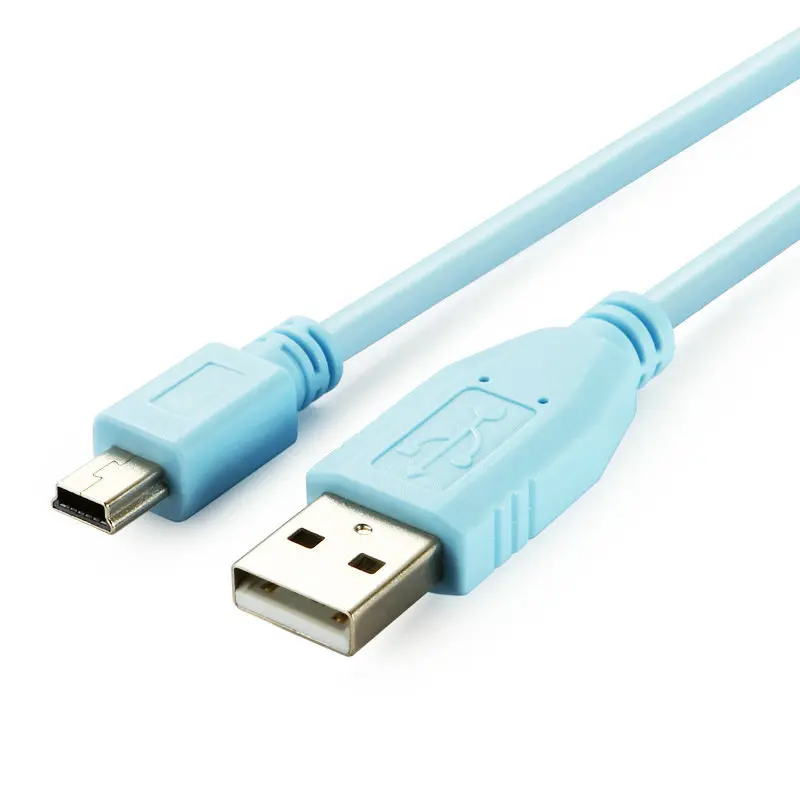

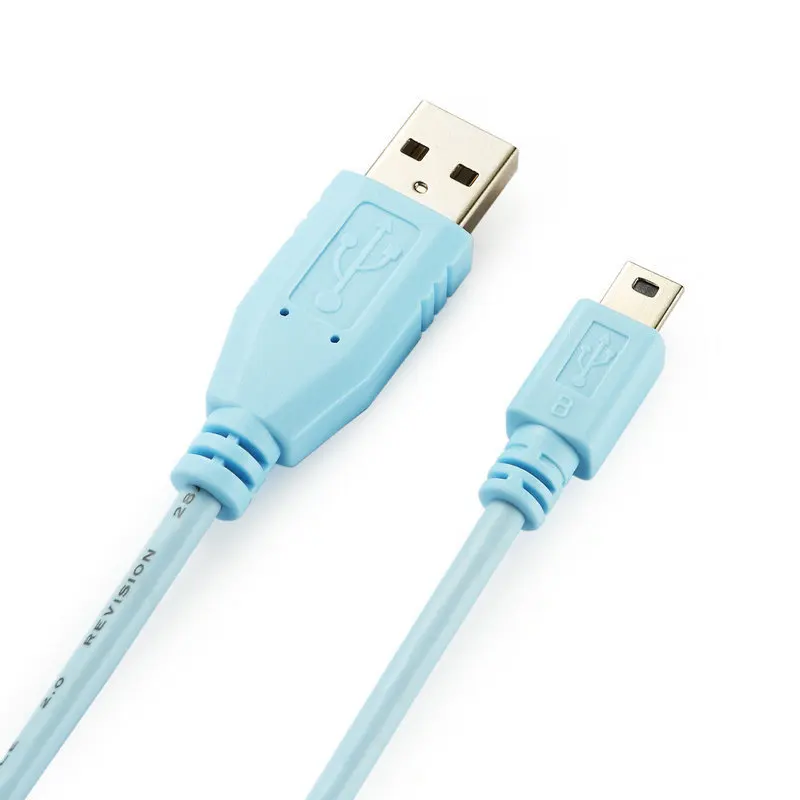

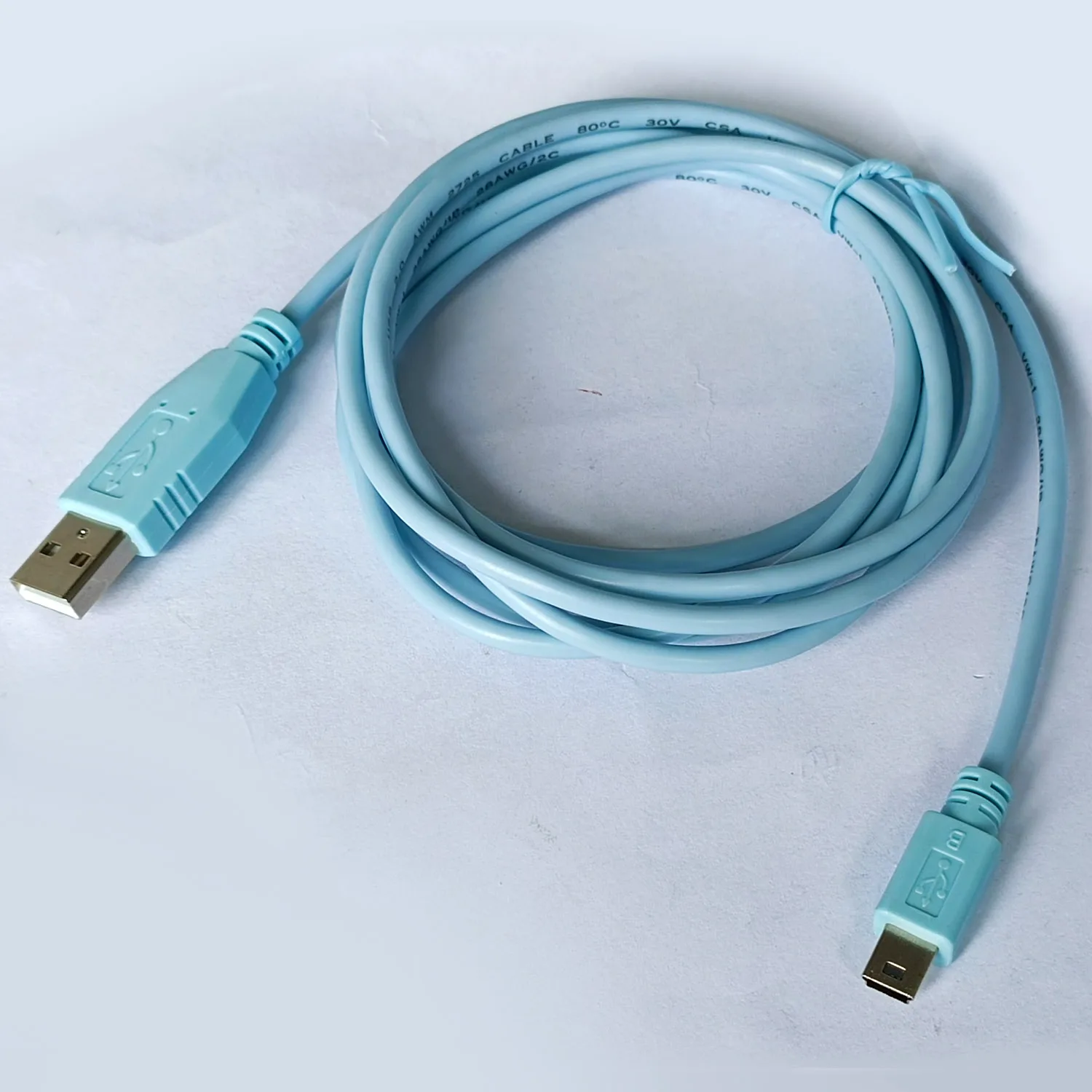

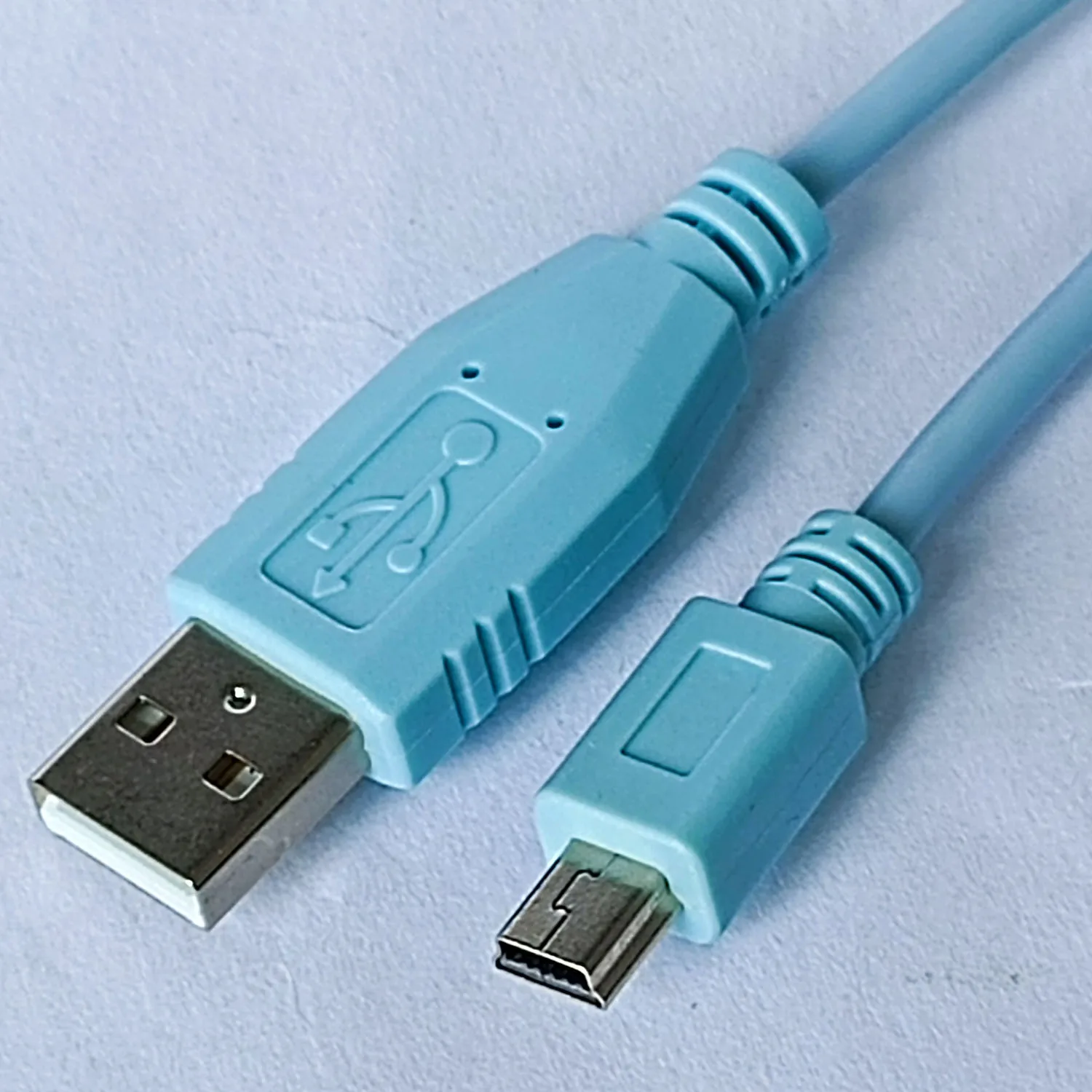

USB tipo A para USB 5 pinos Mini-tipo B, 180cm

USB compatível com Cisco, 37-1090-01, CAB-CONSOLE-USB, Azul, USB tipo A para USB 5 pinos Mini-tipo B, 1.8M

1. Cabos de Computador e Conectores

Portas do console USB Cisco

Eu tenho me perguntado quando Cisco iria ativar as portas USB em seus dispositivos. Eu tenho esperado por todos os tipos de funcionalidade USB para roteadores, switches, firewalls, mas a Cisco tem sido lenta para desbloquear o poder dessas portas USB. Não seria legal se você pudesse conectar a miríade de dispositivos USB a um roteador Cisco para promover a lista de coisas incríveis que você poderia fazer A Cisco começou a colocar portas mini-USB em seus dispositivos para permitir a conectividade da porta do console.

Eu estou esperando que este método novo continue a ser espalhado a outros dispositivos. Eu também espero que a Cisco habilite todas as portas USB Type-A em seus outros dispositivos para conectividade semelhante. Durante anos, transportei dois conjuntos de cabos de console. Como geralmente me conecto a vários dispositivos ao mesmo tempo, como supervisores redundantes em 6500s ou a dois supervisores em 6500s ou VSS redundantes, preciso de dois cabos seriais. Aqui está uma foto de um dos meus cabos USB típicos. Eu uso um Keyspan USA-19HS USB para adaptador serial. Eu percebo que isso é caro, mas é o mais confiável e seu driver parece universalmente aceito pelos sistemas operacionais laptop. Observe que a extremidade do cabo do console azul claro foi substituída e uma bota amarela foi adicionada devido ao desgaste excessivo. Você sabe que se conectou a muitos roteadores Cisco quando você desgasta o conector RJ-45 na extremidade do seu cabo de console favorito.

Go IPv6 nativo

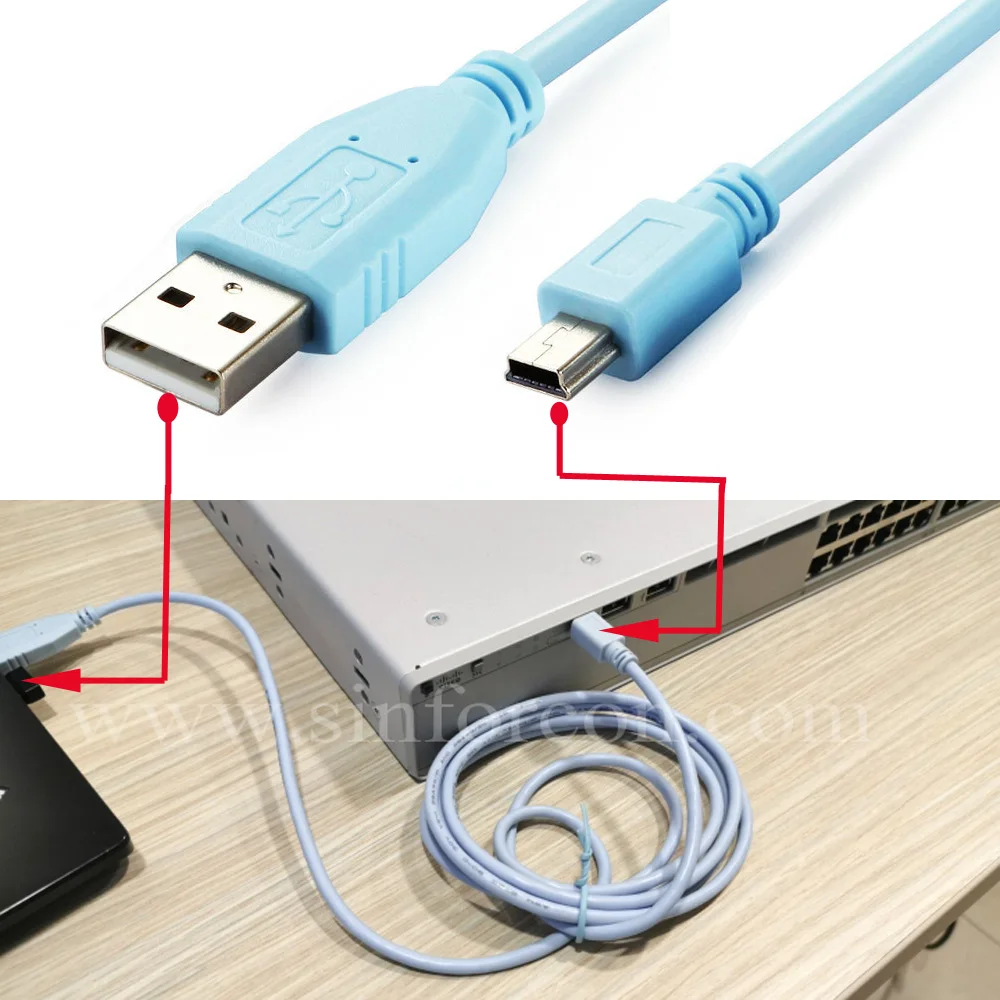

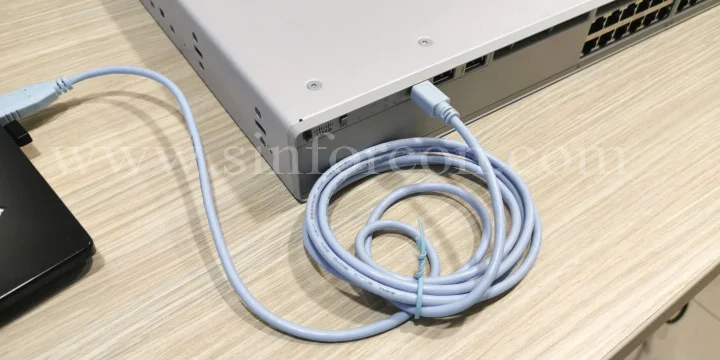

A Cisco agora nos deu a capacidade de conectar nossos laptops às portas USB para acesso ao console. Cisco adicionou portas USB tipo B a seus dispositivos e estas portas podem ser usadas como um cabo de console.

[Confira nossas análises práticas: 5 principais ferramentas de teste Wi-Fi baseadas em hardware e sistema de prevenção de intrusão sem fio Mojo.]

Go IPv6 nativo

Você precisará de três coisas para fazer isso funcionar.

1) Um dispositivo que usa esse tipo de porta USB tipo B

2) Um cabo USB tipo A para 5 pinos mini tipo B

3) Um driver da Cisco para fazer isso funcionar com o sistema operacional do seu laptop

Você ainda precisa instalar um driver em seu laptop para usar a interface USB como uma porta de comunicação serial. Não se preocupe que este link mostra o local de download para 3900 roteadores ISR G2. O mesmo utilitário funciona para toda a linha ISR-G2. A versão mais recente do software do console USB é a versão 3.1 O nome do arquivo do software é &Cisco_usbconsole_driver_3_1.zip& e a versão atual foi lançada em 20 de janeiro, 2010 com um tamanho de arquivo de 14692,83 KB (15045453 bytes).

Atualmente, a Cisco possui drivers do console USB para os seguintes sistemas operacionais:

Windows 2000, Windows XP 32 e 64 bits, Windows Vista 32 e 64 bits

Mac OS X versão 10.5.4

Redhat / Fedora Core 10 com kernel 2.6.27.5-117

Ubuntu 8.10 com kernel 2.6.27-11

Debian 5.0 com kernel 2.6

Suse 11.1 com kernel 2.6.27.7-9

Depois de instalar o driver, você precisa criar uma conexão usando seu software de emulação de terminal favorito. O meu favorito passa a ser SecureCRT de VanDyke. Você precisa configurar o emulador de terminal para usar a porta COM adequada que está sendo usada pela porta USB do seu laptop. Em seguida, defina as comunicações seriais para o padrão antigo e confiável: 9600 baud, 8 bits de dados, sem paridade e 1 bit stop, sem controle de fluxo. No entanto, me disseram que essas portas de console podem ser executadas até 12Mbps, mas a taxa de transmissão da porta serial só pode chegar a 115.200 bps. Isso poderia ter vindo a calhar muitas luas atrás, quando eu tive que carregar arquivos IOS usando XMODEM.

A outra ressalva é que os dispositivos Cisco ainda estão vindo com as portas tradicionais do console RJ-45. Você pode usar ambas as portas, mas apenas uma permitirá que os comandos sejam inseridos. Parece que a porta USB supera a porta RJ-45. É como se a porta USB fosse o tipo de mídia padrão do console. Como a porta USB tem precedência sobre a porta RJ-45, você desejará definir o tempo limite de inatividade da porta USB para que, se estiver desconectada, a porta RJ-45 possa se tornar ativa novamente. Isso é feito com o seguinte comando.

Switch # configure terminal Switch #(config)# line console 0 Switch #(config-line)# usb-inactivity-timeout 30

Eu acredito que o comando usb-inactivity-timeout não é apoiado em 2900 Series Roteadores. Para restaurar a conectividade da porta do console USB após o período de tempo limite, você precisará desconectar e reconectar a porta USB para reativar a conexão da porta do console USB.

Por razões de segurança você pode querer desativar esta porta USB. Neste caso, você pode configurar o dispositivo para permitir apenas a conectividade do console com a porta RJ-45. Isso pode ser feito com os seguintes comandos.

Switch # configure terminal Switch(config)# line console 0 Switch(config-line)# media-type rj45

Quando entrei na porta USB de um roteador ISR G2, fui solicitado o mesmo método de login do console configurado para &line con 0&. Portanto, não há necessidade de se preocupar com a segurança das portas do console USB, a menos que você não tenha configurado a segurança adequada para a porta do console de linha serial. Em outras palavras, você não tem que especificar AAA para a porta USB. Ele simplesmente usa a mesma estratégia AAA definida para &linha con 0& para as interfaces serial e USB.

No momento, pelo que posso dizer, os únicos dispositivos que podem usar essa interface USB especial como porta de console são os roteadores ISR G2 (1900s, 2900s, 3900s, 5500 Controladores sem fio, interruptores 3750-X, 3560-X e 2960-S).

Alguém sabe de algum outro produto Cisco que tenha estas portas USB/Console

Que tal outros fabricantes além da Cisco

Agora, além de todos os cabos de console serial padrão que estou carregando, adicionei um mini cabo USB à mistura. Meu saco de cabo do console está crescendo, mas este é um cabo padrão que muitos de nós carregamos conosco de qualquer maneira. Horas extras, podemos parar de transportar os velhos cabos seriais desajeitados com DB-9 e USB para conversores seriais. Sou totalmente a favor de qualquer coisa que facilite o trabalho.
