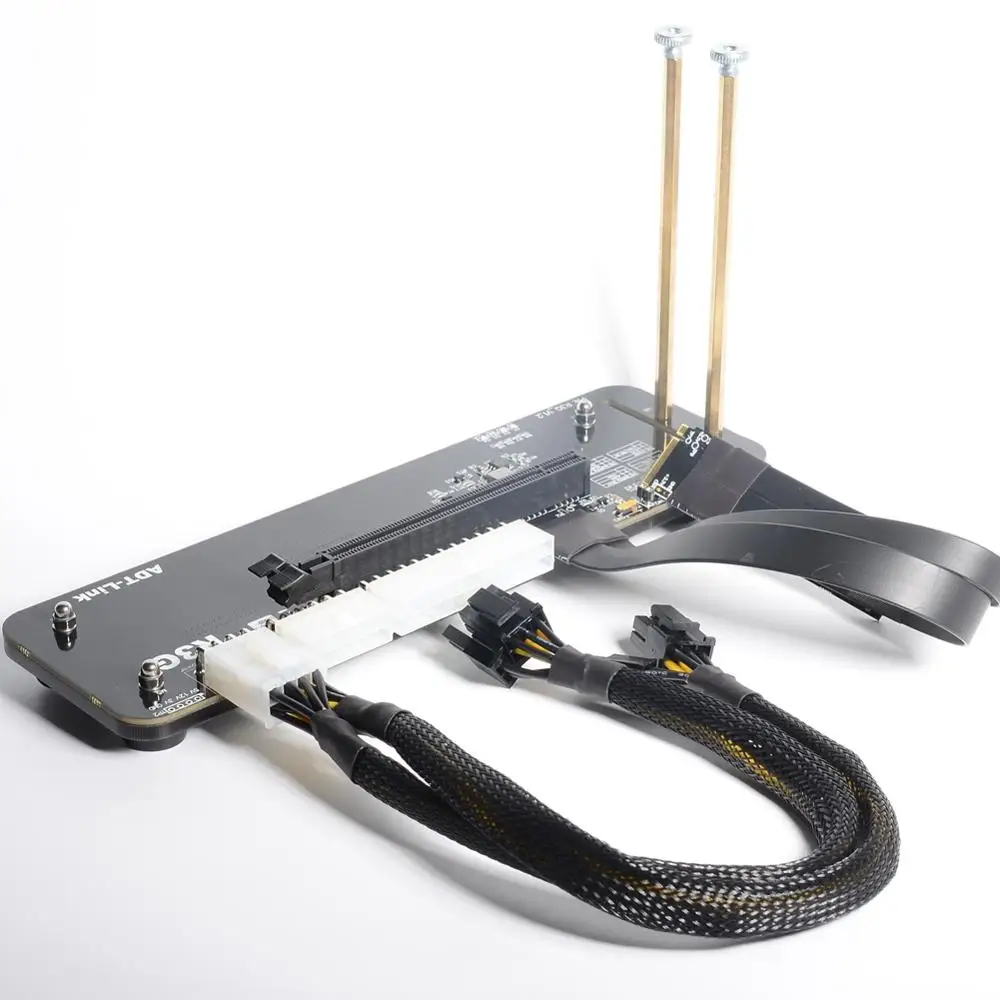

Borda M.2 Nvme ao Conector Pcie X16 Adt-link Pcie X16 para M.2 Nvme Egpu Adaptador R43sg 4.0 Egpu para Nuc Itx Stx Computador Portátil

Conector M.2 NVMe edge to PCIe x16 ADT-Link PCIe x16 to M.2 Adaptador NVMe eGPU R43SG 4.0 eGPU para NUC / ITX / STX / Notebook PC

Chave M.2 M NVMe Placa Gráfica Externa Suporte com PCIe3.0 x4 Riser Cable 25cm 50cm 32Gbs Para ITX STX NUC VEGA64 GTX1080ti

Marca: ADT-LINK

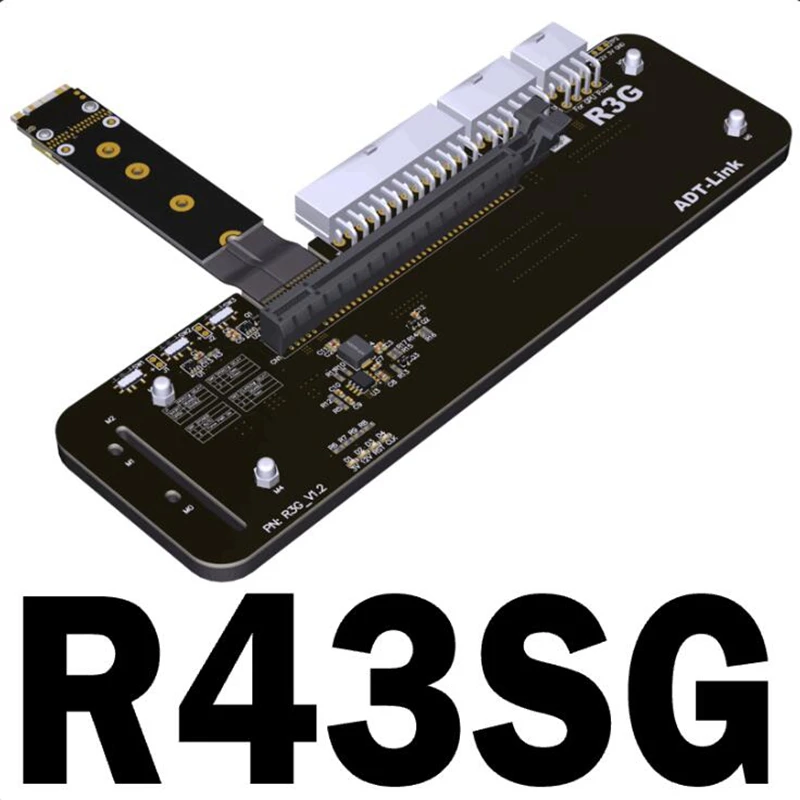

Nome do produto: Adaptador de extensão PCIe x16 para M.2 M-key NVMe para eGPU

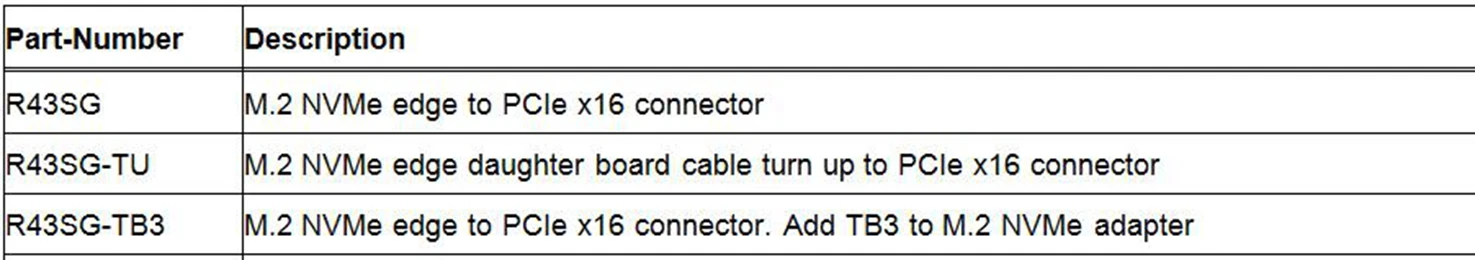

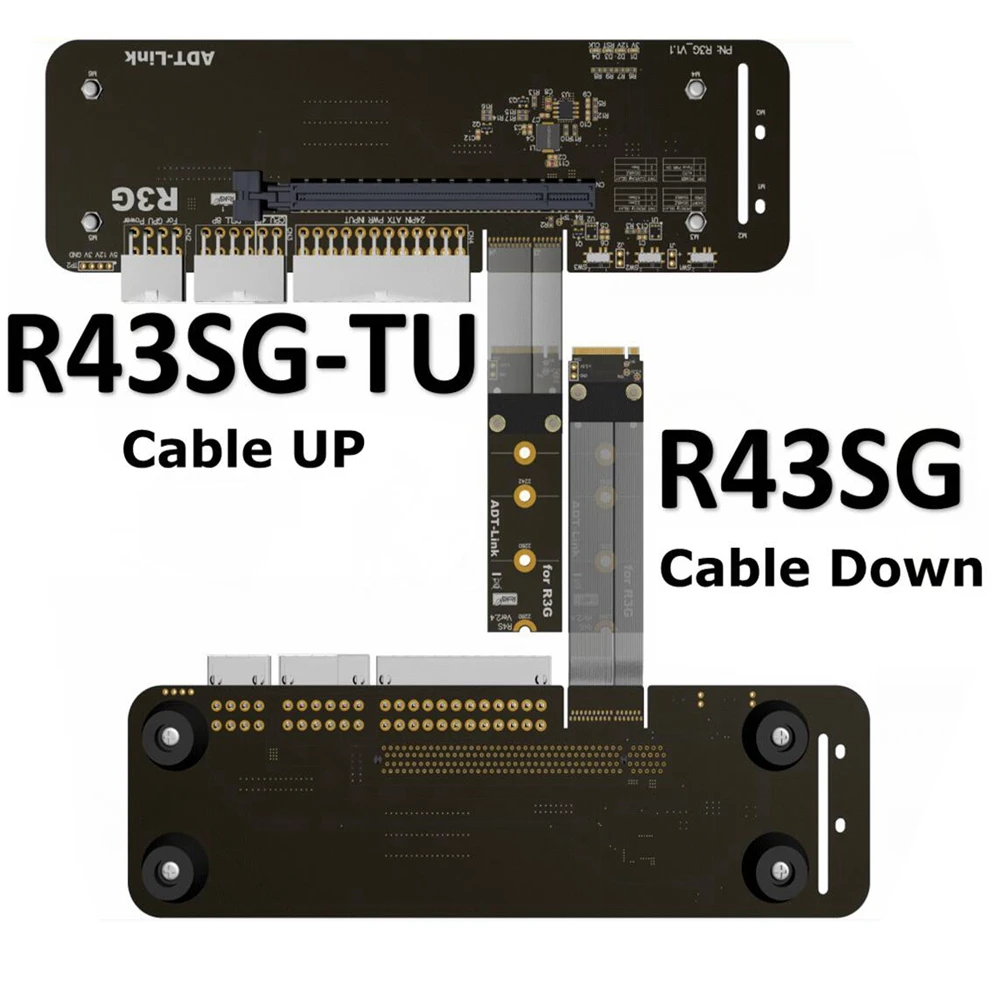

Modelo do produto: R43SG/R43SG-TU/R43SG-4.0
Velocidade de transferência: PCIe3.0 x4 , 32G/bps (Max.) /PCIe4.0 x4 , 64G/bps (Max.)
Comprimento do fio: 25cm, 50cm

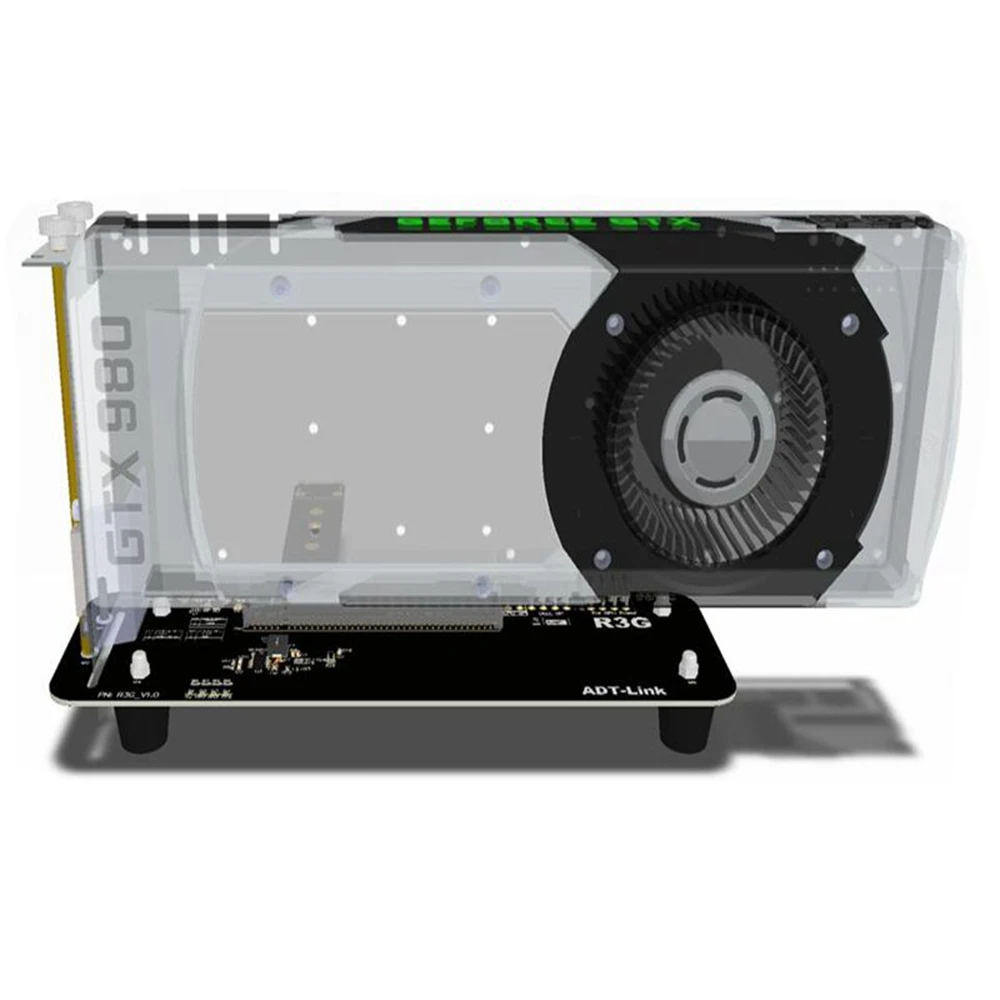

Compatibilidade placa gráfica: suporta novas placas gráficas enviadas após 2015.

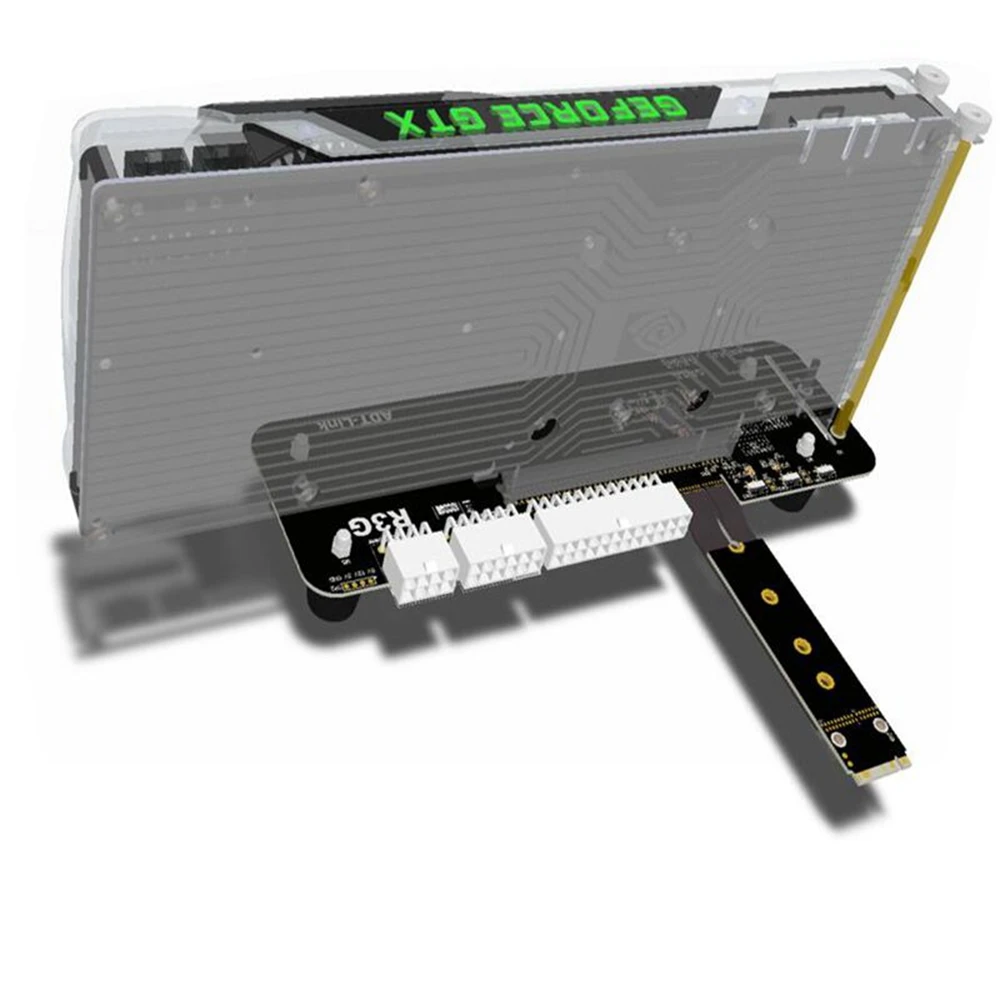

Aplicação: eGPU para NUC / ITX / STX / Notebook PC (suporta apenas interface M.2 NVMe, não suporta interface M.2 SATA / M.2 WiFi / M.2 WWAN / USB)

Nota: O comprimento pode ser personalizado, se você precisar, entre em contato conosco.

1. High Quality Computador e Escritório

2. Computador e Escritório

3. Adaptador R43sg 4.0 Egpu para Nuc Itx Stx Computador Portátil

4. Borda M.2 Nvme ao Conector Pcie X16

5. Cheap Cabos de Computador e Conectores

6. Cabos de Computador e Conectores

7. Adt-link Pcie X16 para M.2 Nvme Egpu

8. High Quality Computador e Escritório

9. Computador e Escritório

10. Adaptador R43sg 4.0 Egpu para Nuc Itx Stx Computador Portátil

11. Borda M.2 Nvme ao Conector Pcie X16

12. Cheap Cabos de Computador e Conectores

13. Cabos de Computador e Conectores

14. Adt-link Pcie X16 para M.2 Nvme Egpu

15. High Quality Computador e Escritório

16. Computador e Escritório

17. Adaptador R43sg 4.0 Egpu para Nuc Itx Stx Computador Portátil

18. Borda M.2 Nvme ao Conector Pcie X16

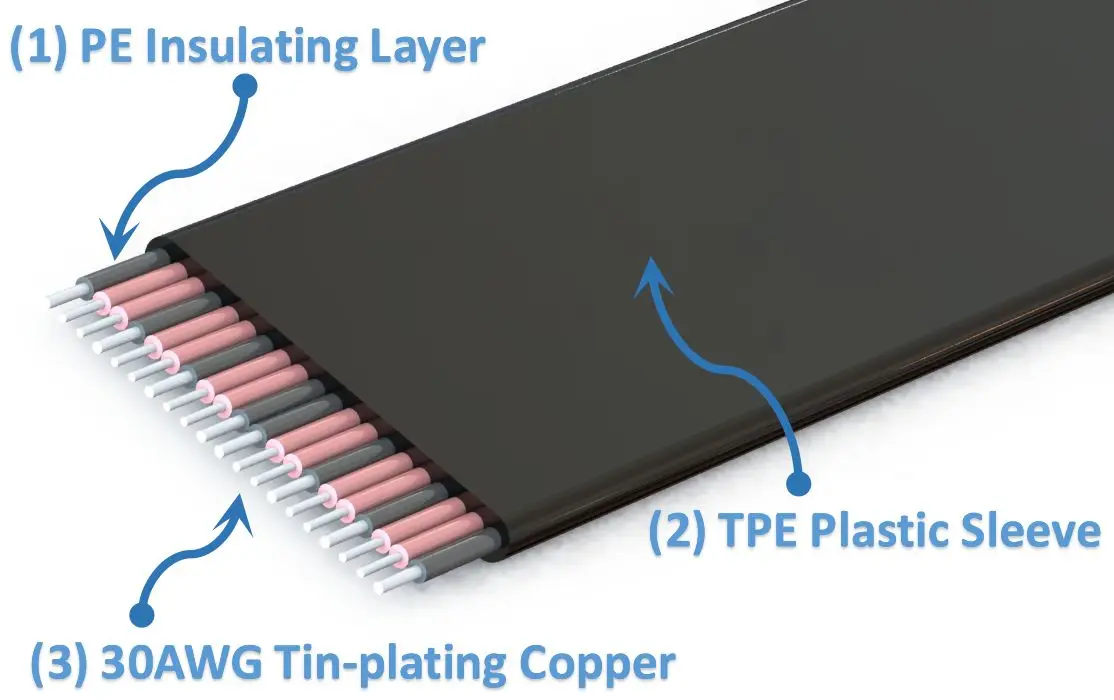

Cabo EMI blindagem Descrição:

Blindagem EMI com condução do polímero
O extensor utiliza os materiais mais recentes para blindagem EMI com cinco únicos cabos planos design. Esta técnica permite que cada cabo seja totalmente coberto por blindagem de interferência eletromagnética com polímero condutor para proteger contra emissões de entrada ou saída de frequências eletromagnéticas, minimizar distúrbios e degradação no desempenho, e reduzir o peso do extensor.

19. Cheap Cabos de Computador e Conectores

Descrição do comprimento do cabo:

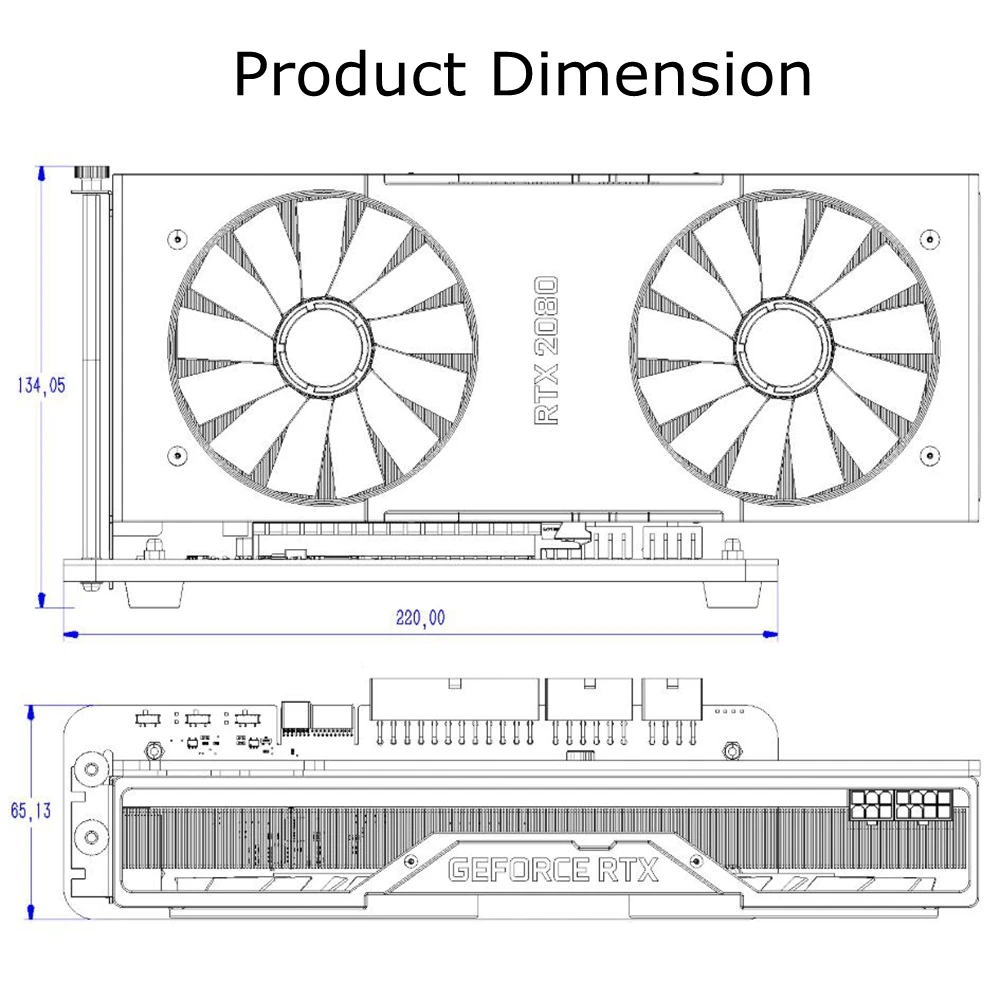

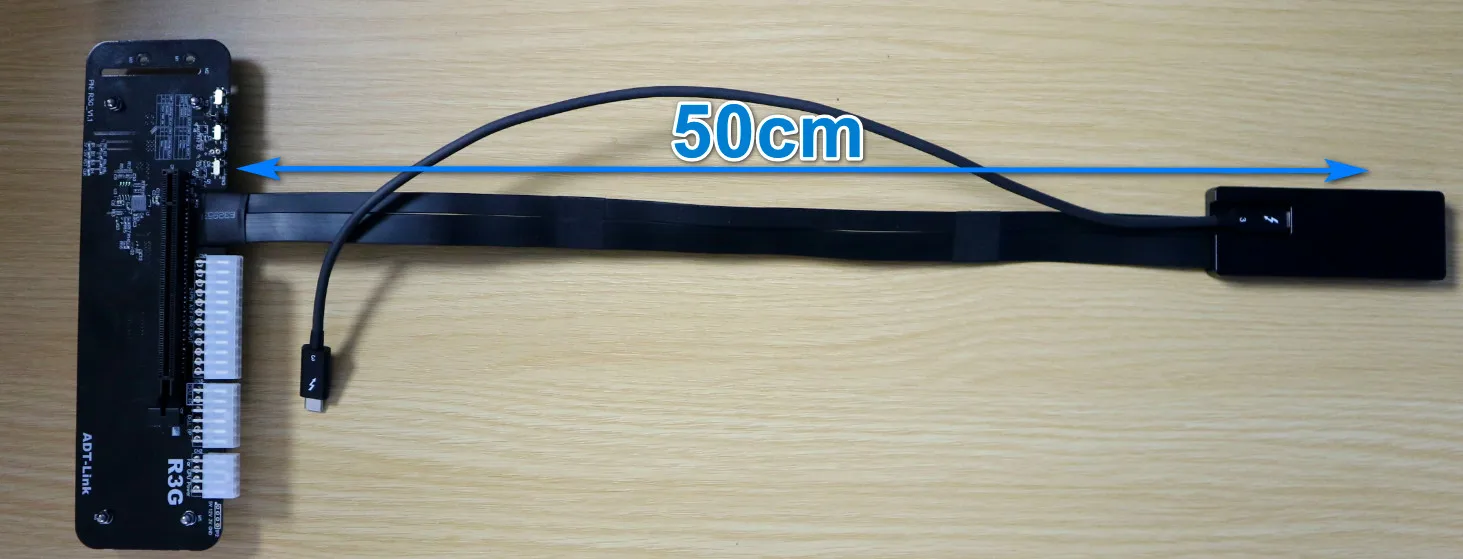

O comprimento do cabo da série R3G tem 25 cm ou 50 cm pode ser selecionado, o seguinte é o comprimento da linha de 50 cm. refira a dimensão azul da figura abaixo.

20. Cabos de Computador e Conectores

Power Supply Descrição:

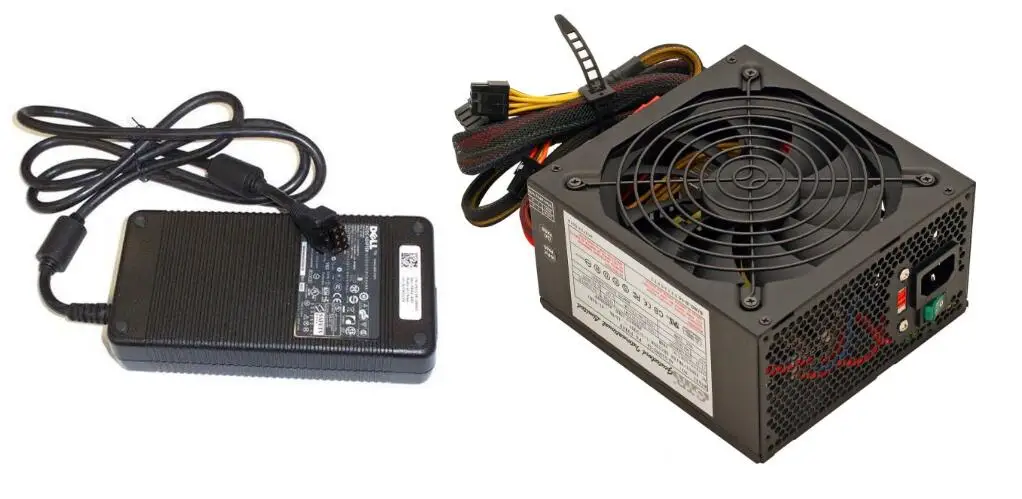

A fonte de alimentação de apoio é DELL DA-2 8PIN (D220P-01/ADP- 220AB)12V/18A/220W PSU, ou acima da fonte de alimentação padrão ATX 500W PSU. A fonte de alimentação deve ser preparada pelo comprador ou comprada separadamente.

21. Adt-link Pcie X16 para M.2 Nvme Egpu

Entrada de alimentação 24P_ATX e 4P_CPU, saída dupla 8P_GPU.

22. High Quality Computador e Escritório

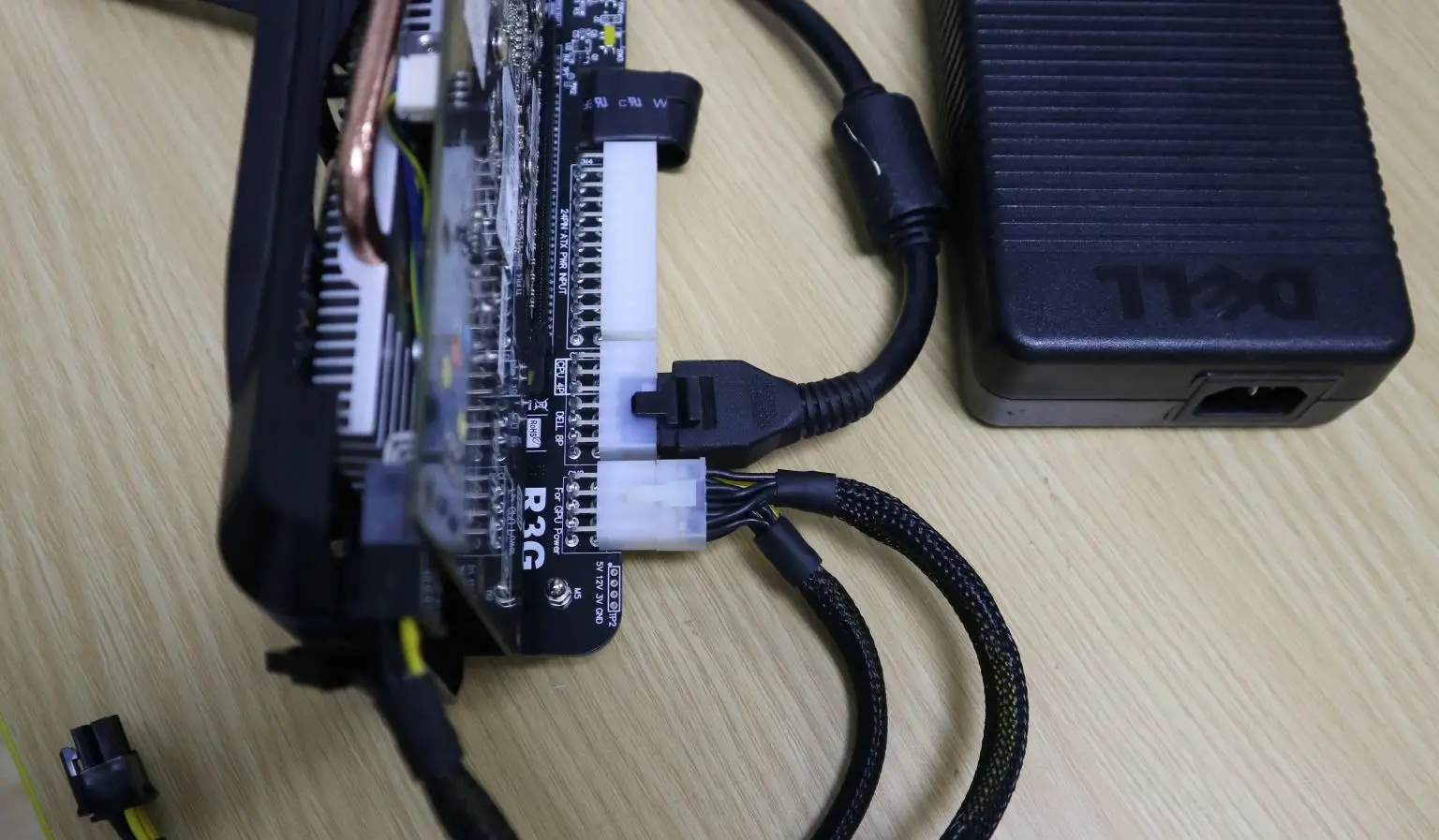

Entrada DELL DA-2 8PIN. Dupla potência 8P _ GPU.

23. Computador e Escritório

24. Adaptador R43sg 4.0 Egpu para Nuc Itx Stx Computador Portátil

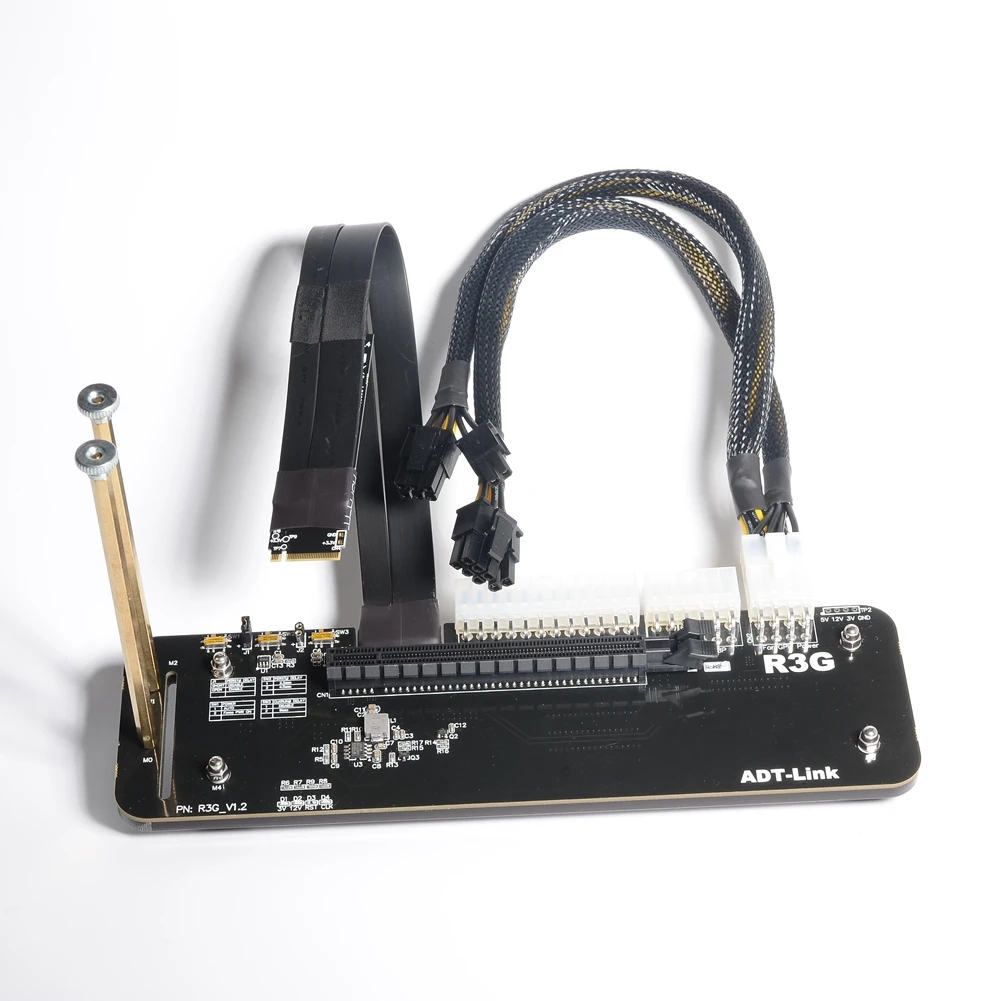

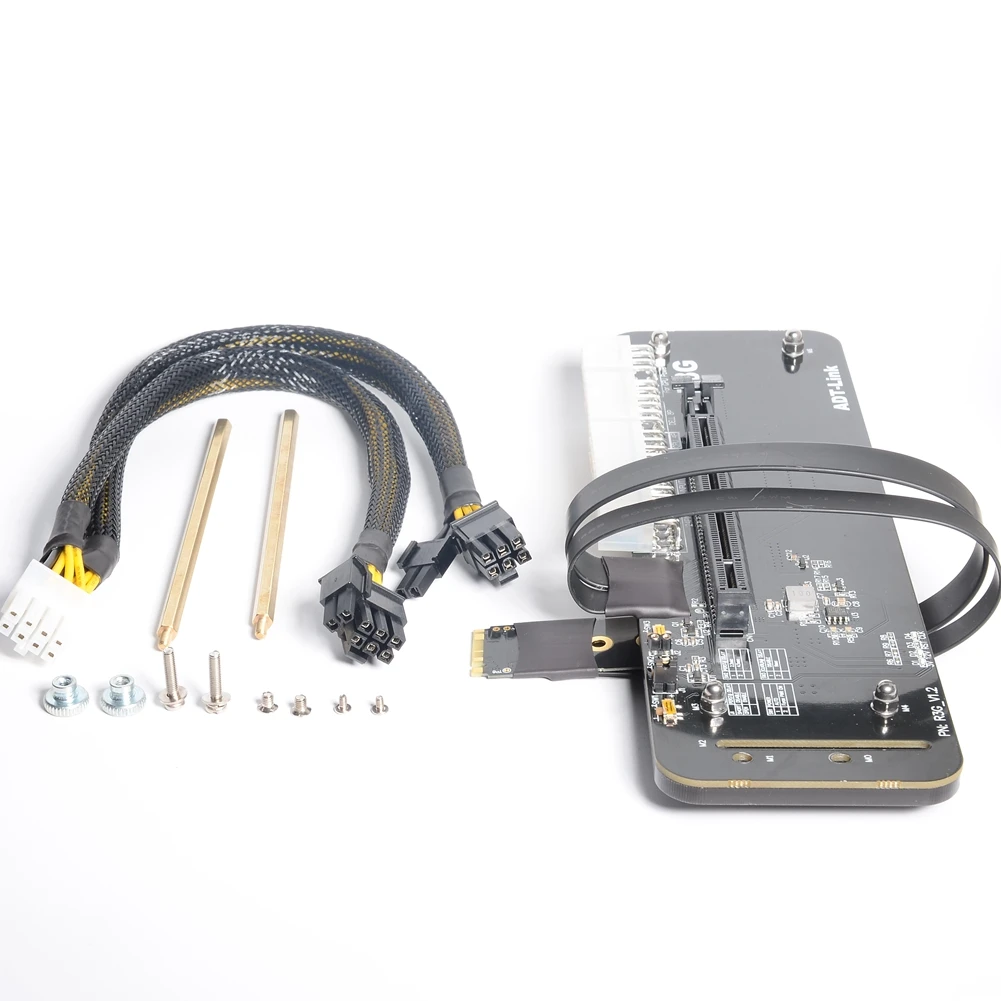

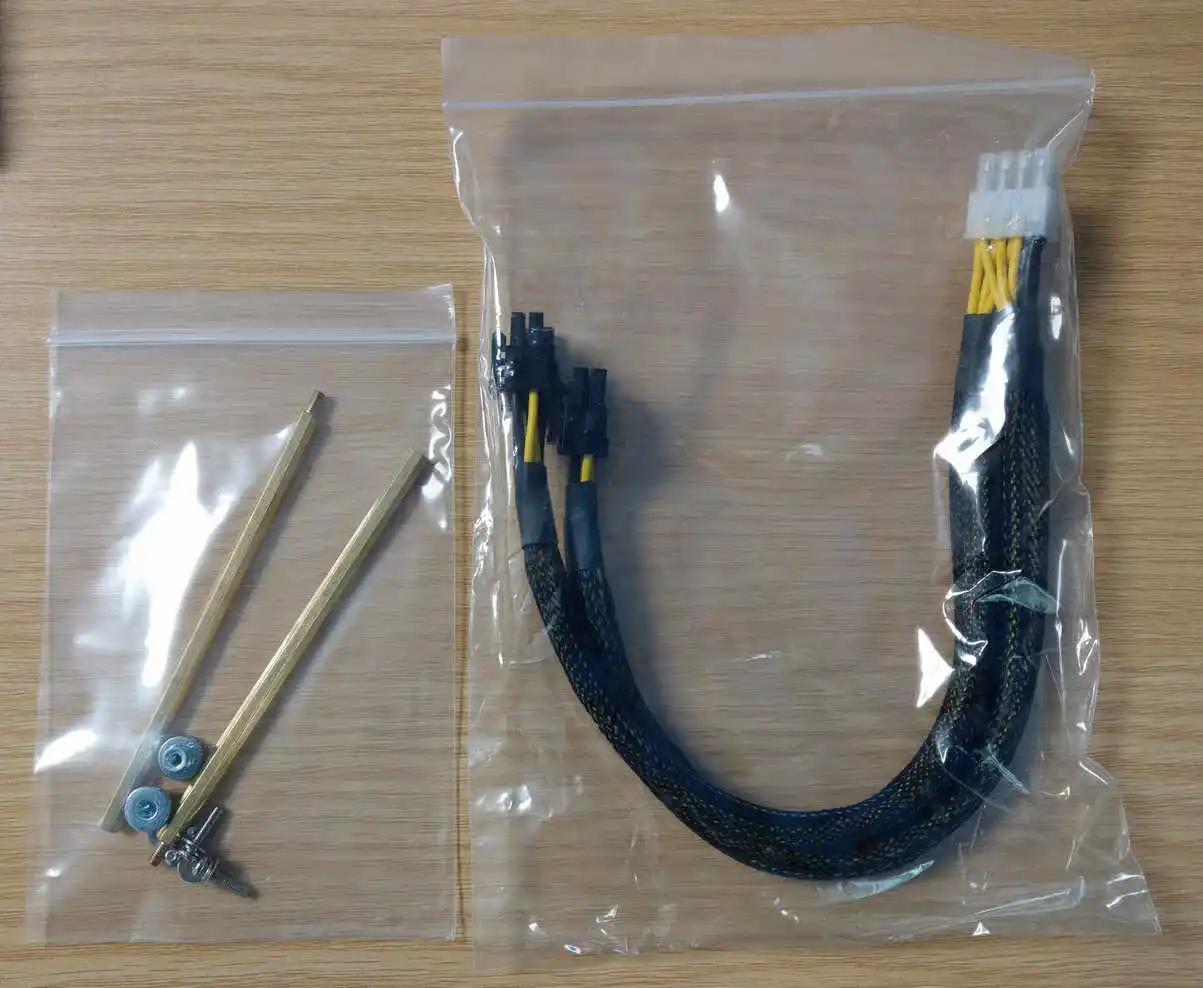

Acessórios do produto, incluído com o seguinte cabo de alimentação placa gráfica abaixo

25. Borda M.2 Nvme ao Conector Pcie X16

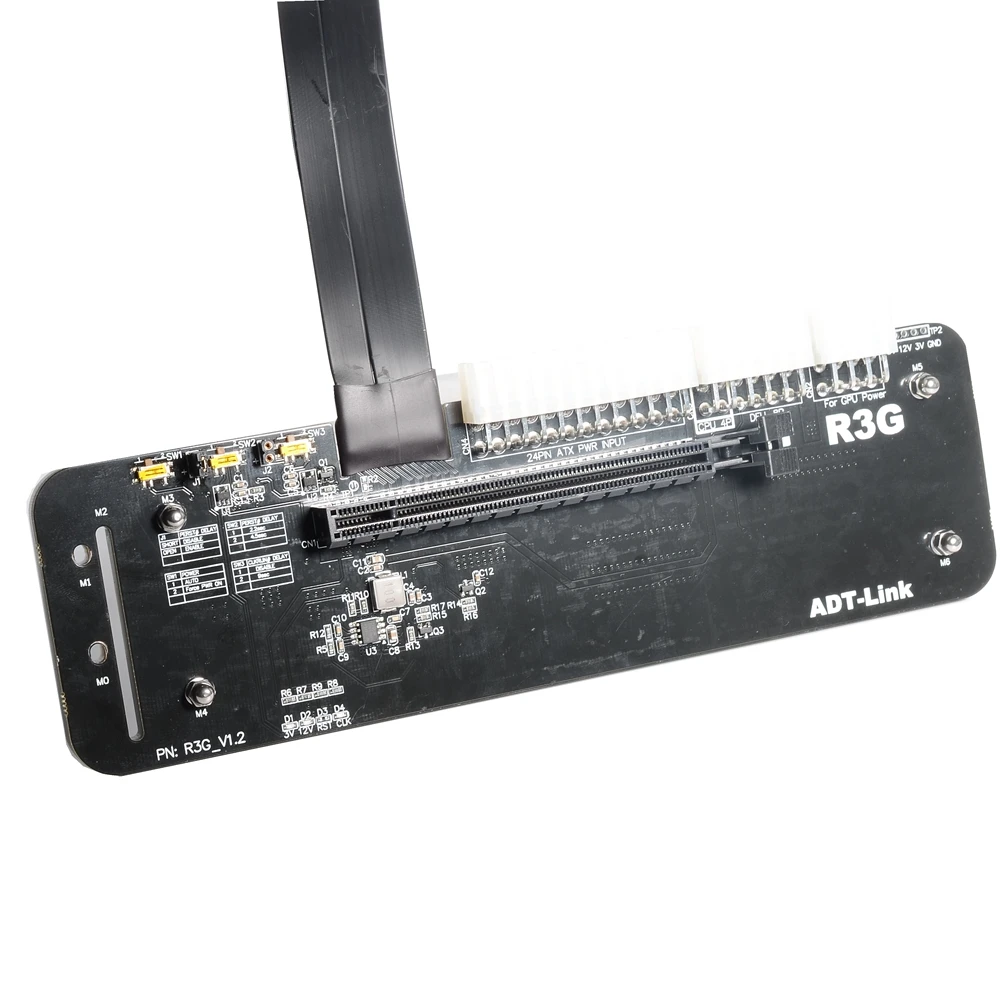

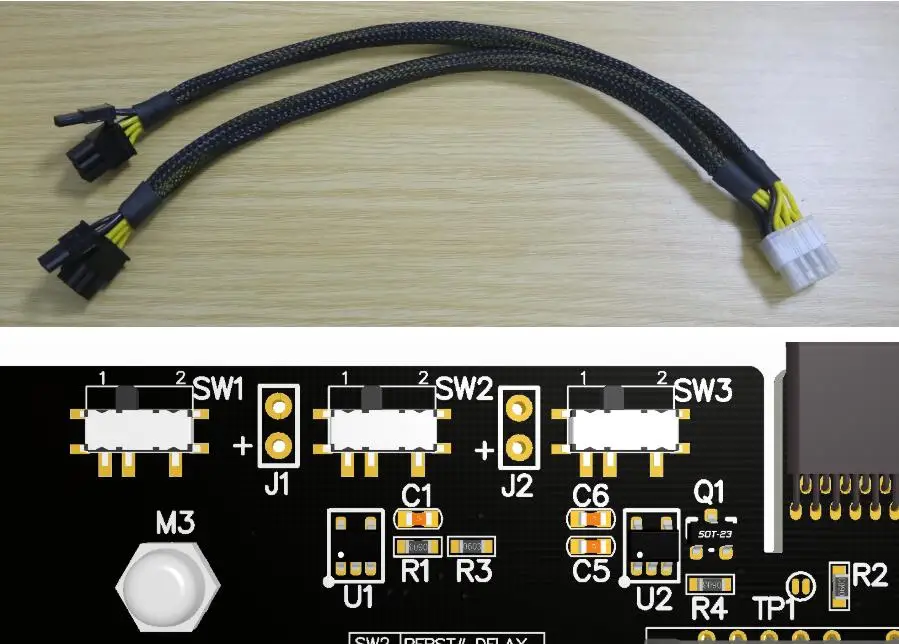

SW1, Power Forced Start Switch, 1 para inicialização automática, 2 para inicialização forçada, corte para 1 para inicialização automática.

SW2, interruptor de atraso de sinal PERST #, 1 atraso 2,2 segundos, 2 atraso 4,5 segundos, com software eGPU, para otimização de compatibilidade de placa gráfica, o software atual não suporta, corte para 1

SW3, CLKRUN # interruptor de atraso de sinal, 1 está fechado, 2 está atrasado por 9 segundos, com software eGPU, para otimização de compatibilidade de placa gráfica, o software atual não suporta, corte para 1

J1, interruptor de atraso do sinal PERST #, aberto para abrir a função do atraso, CURTO para fechar a função do atraso, o software atual não apoia, introduz por favor o tampão do jumper CURTO.

J2, CLKRUN_Capacitance Delay, atualmente o software não suporta, apenas para engenheiros de P e D conectam o teste de atraso de ajuste de capacitância. Demora cerca de 2,2 segundos para inserir um capacitor 1uF, 5 segundos para inserir um capacitor 2.2u e assim por diante.

Etapas de instalação

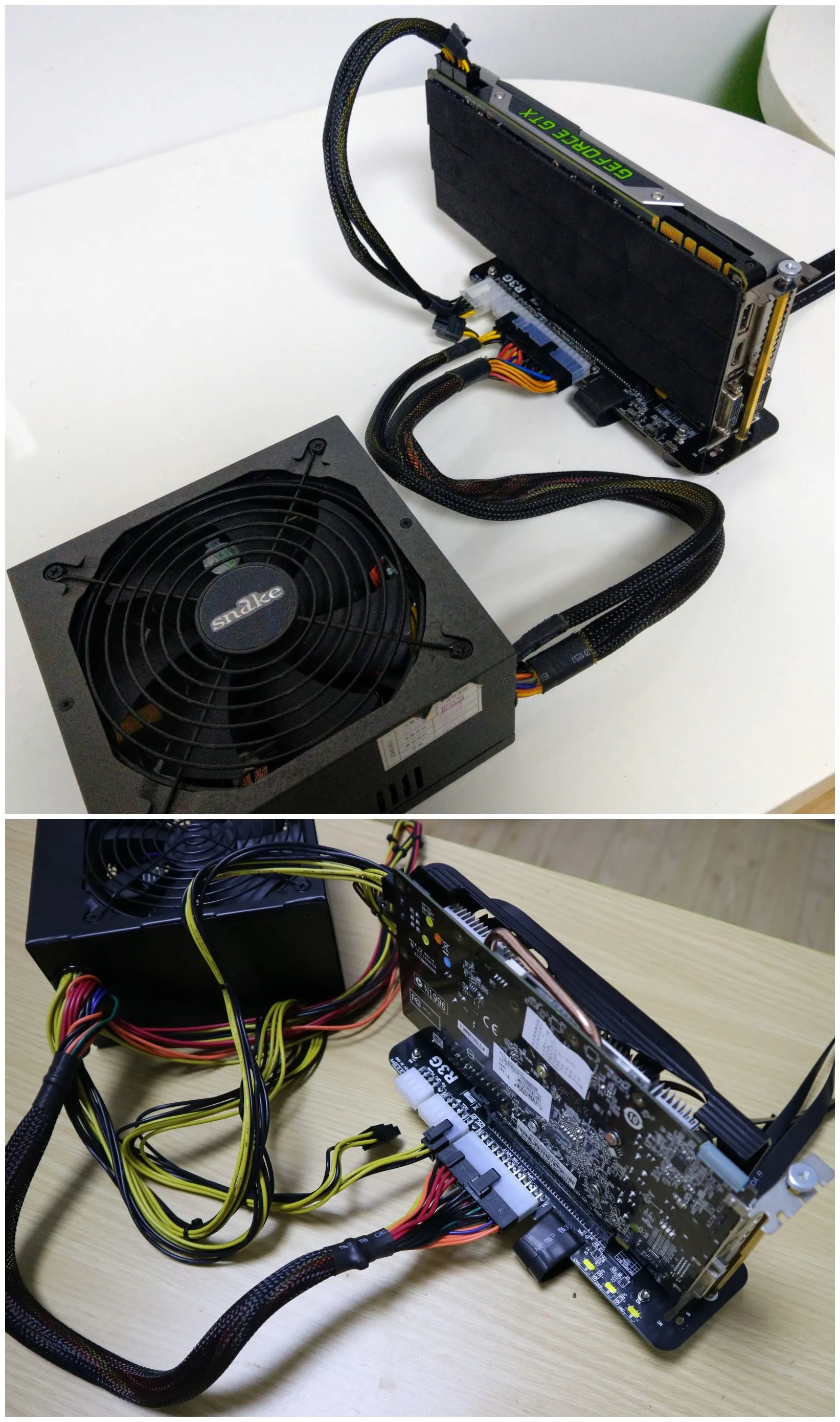

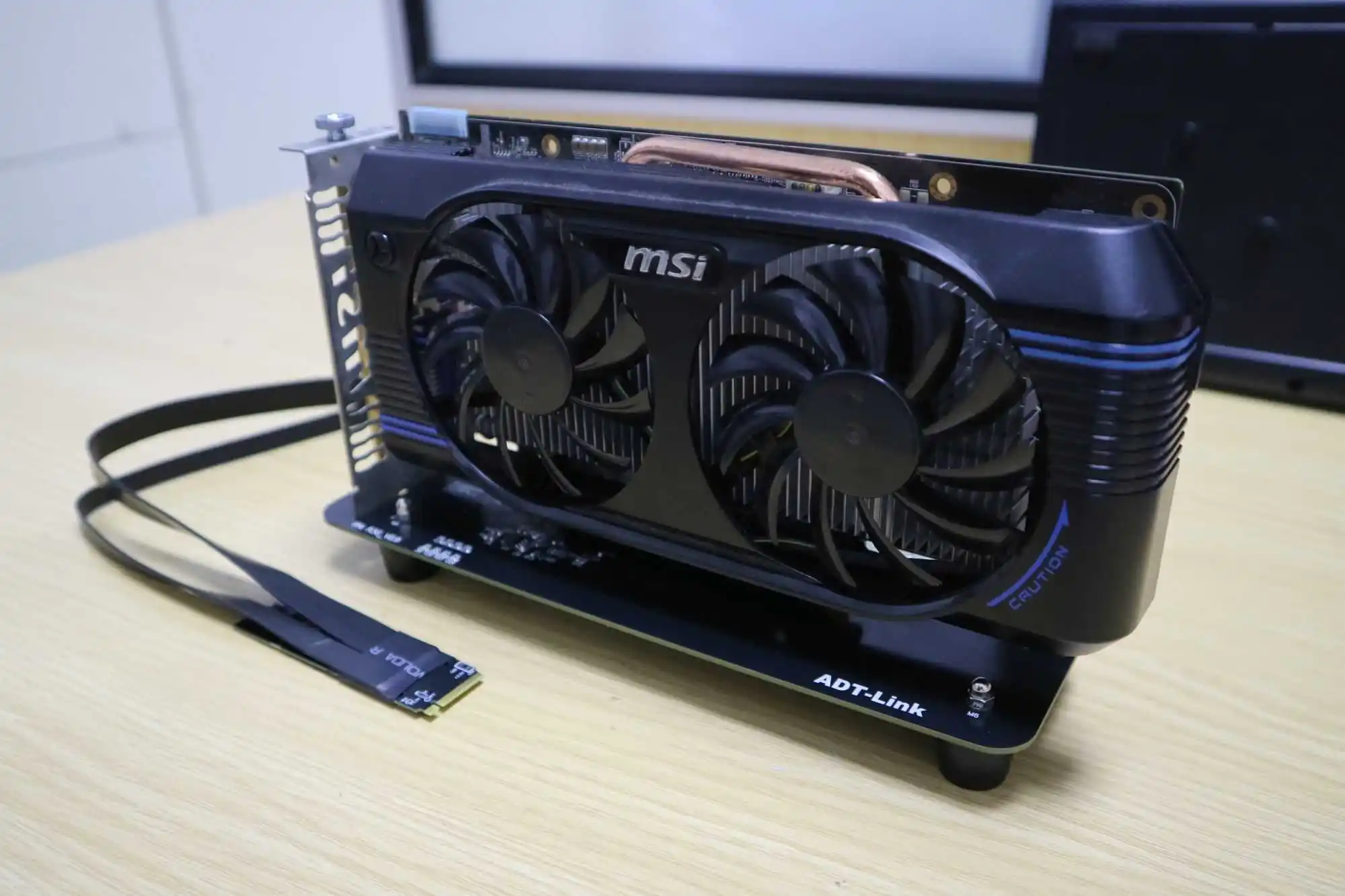

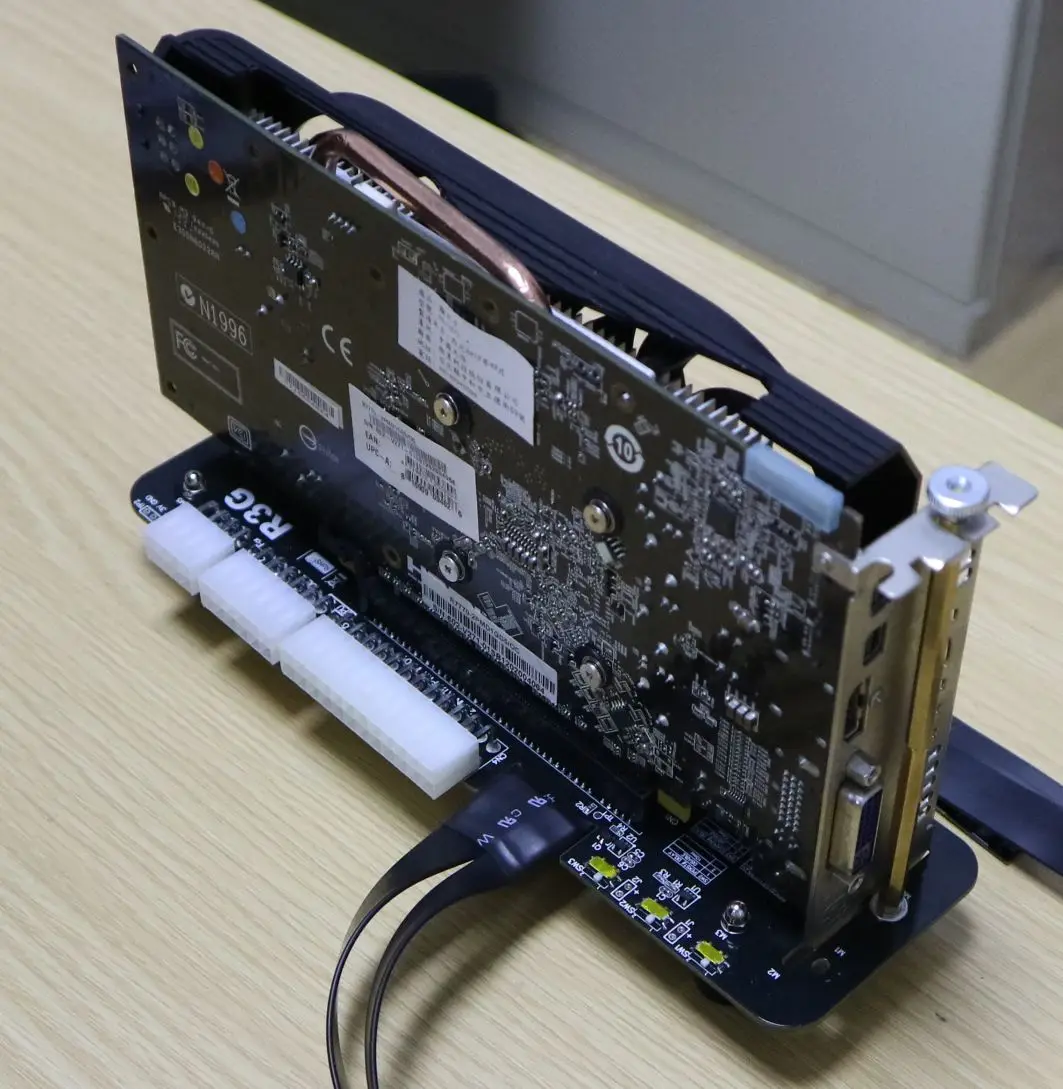

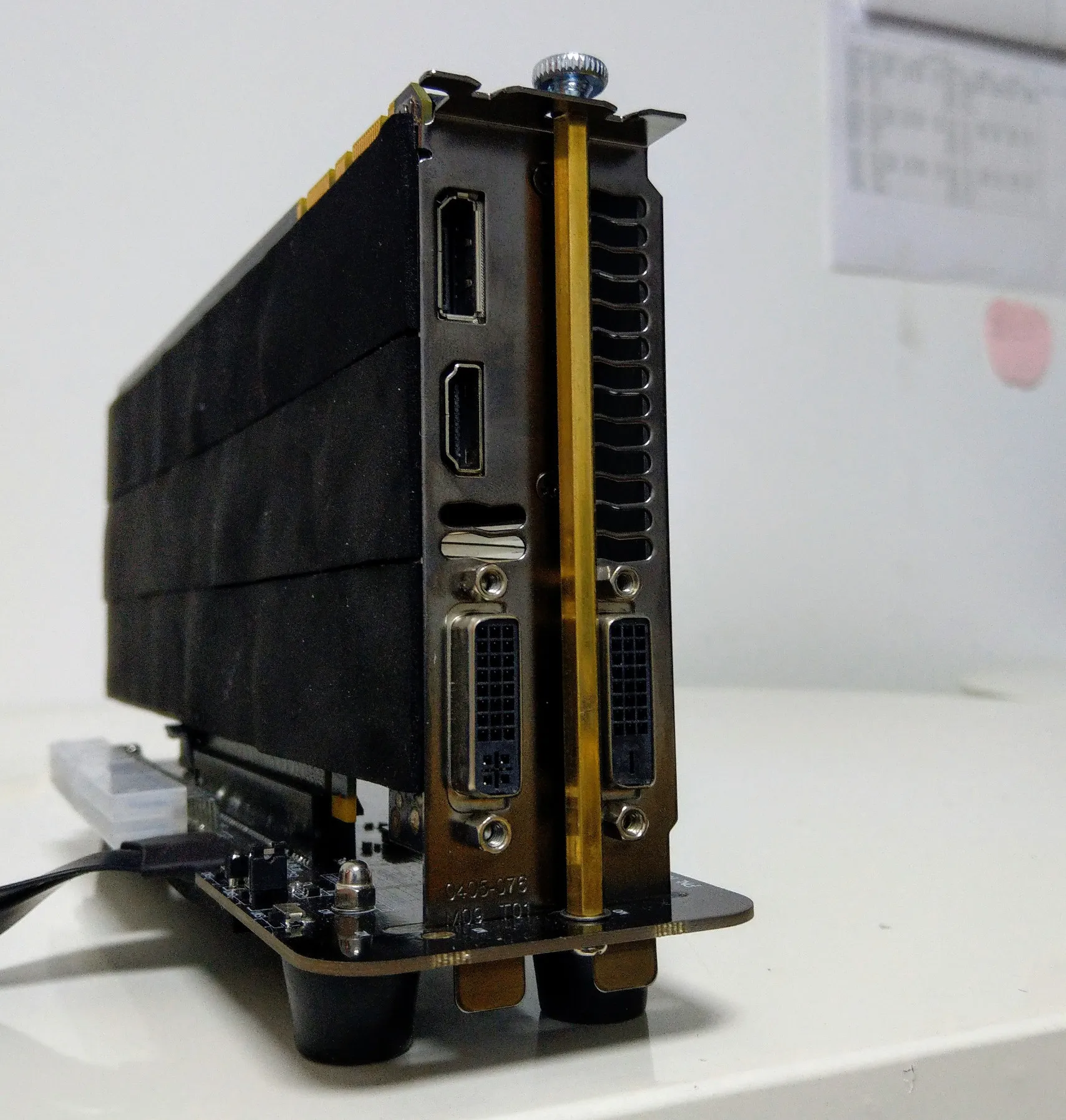

1. Instale o pilar de cobre hexagonal e insira a placa gráfica no slot PCIe x16. O parafuso é apertado para que a placa gráfica não se agite ou caia.

2. Instale a fonte de alimentação ATX ou DELL, incluindo o cabo de alimentação da placa gráfica também deve ser conectado, após instalado, a fonte de alimentação DELL acende luzes laranja.

3. Você pode conectar o cabo M.2 quando o computador está desligado. Depois de ligar, a fonte de alimentação ATX iniciará automaticamente o ventilador para girar. Se você usar a fonte de alimentação DELL, a luz verde acende-se. Neste momento, a placa R3G irá ligar duas luzes verdes. O sistema irá reconhecer o cartão automaticamente. Por favor instale o driver da placa gráfica. A instalação do processo de condução pode solicitar que o computador reinicie.

4. acabamento.

Instalação download do arquivo vídeo:
http:// www.adtlink.cn/Uploads/download/R3G&ATX_INSTALL.mp4
http:// www.adtlink.cn/Uploads/download/R3G&DELL_INSTALL.mp4

Quais são os laptops e placas gráficas suportados pelo R43G Existe alguma maneira de usá-lo normalmente
O laptop deve ter uma interface M.2 NVMe, ou Thunderbolt 3 interface para instalar e usar. E por favor, limpe instalar Nvidia 417.01 ou versão mais recente para instalar e usá-lo sem problemas.
