Bigtreetech-touch Screen Impressora 3d Peças Placa-mãe 3.5 Io2can Módulo V1.0 Tft35 Spi V2.1 Cb1 Manta M4p M8p
R$ 107,29
DÚVIDAS?
Envie um email para:
Produtos relacionados
Impressoras e Scanners 3D
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | Tft35spi V2.1, io2can V1.0 |
| Tipo de Item | Tela de Exibição |
| Nome da Marca | Bigtreetech |
| Origem | CN (origem) |
| Product Dimensions | 98 X 56mm |
| Mounting Dimensions | 98 X 56mm |
| Input Voltage | DC 5V |
| Logic Voltage | DC 3.3v |

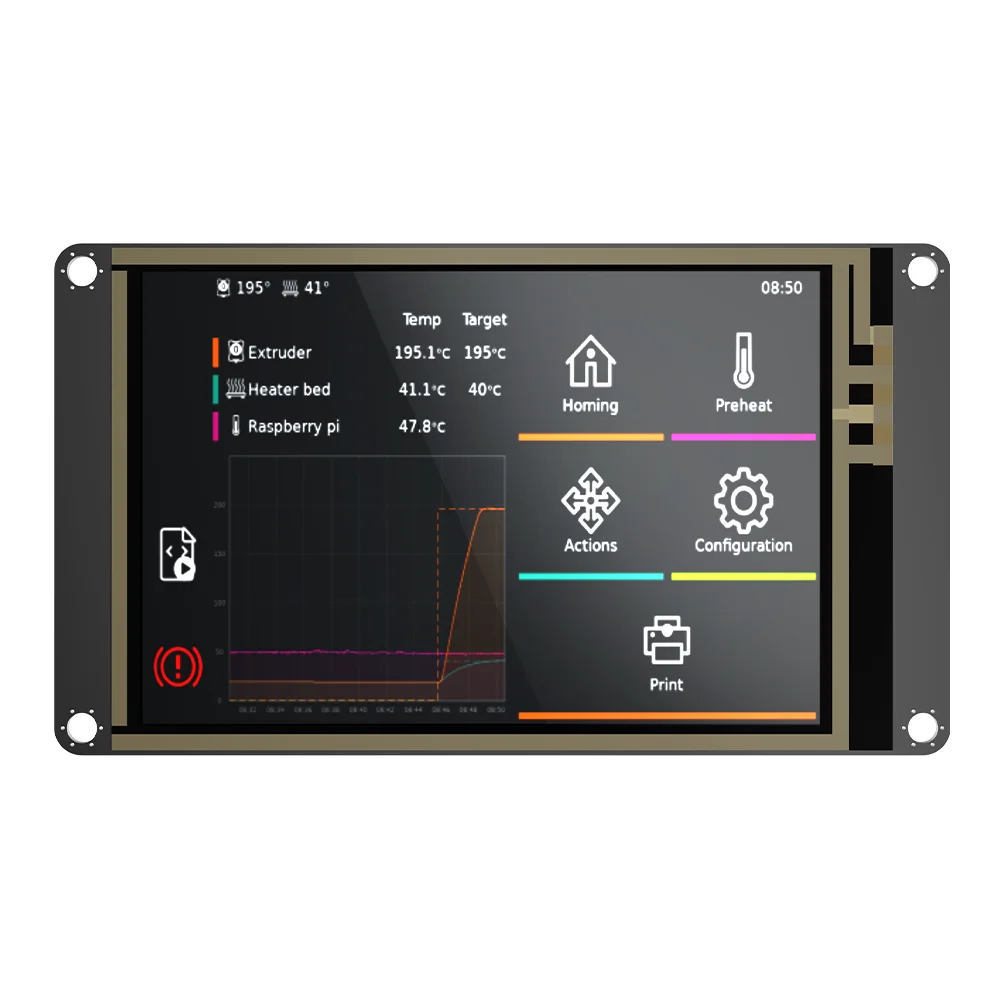

| Screen Size | 3.5-inch |
| Resolution | 480×320 |
| Driver IC FOR SPI Display | Ili9488 |
| Driver IC FOR Touch | Ns2009 |
| Adaptive Screen | Klipper Screeen |

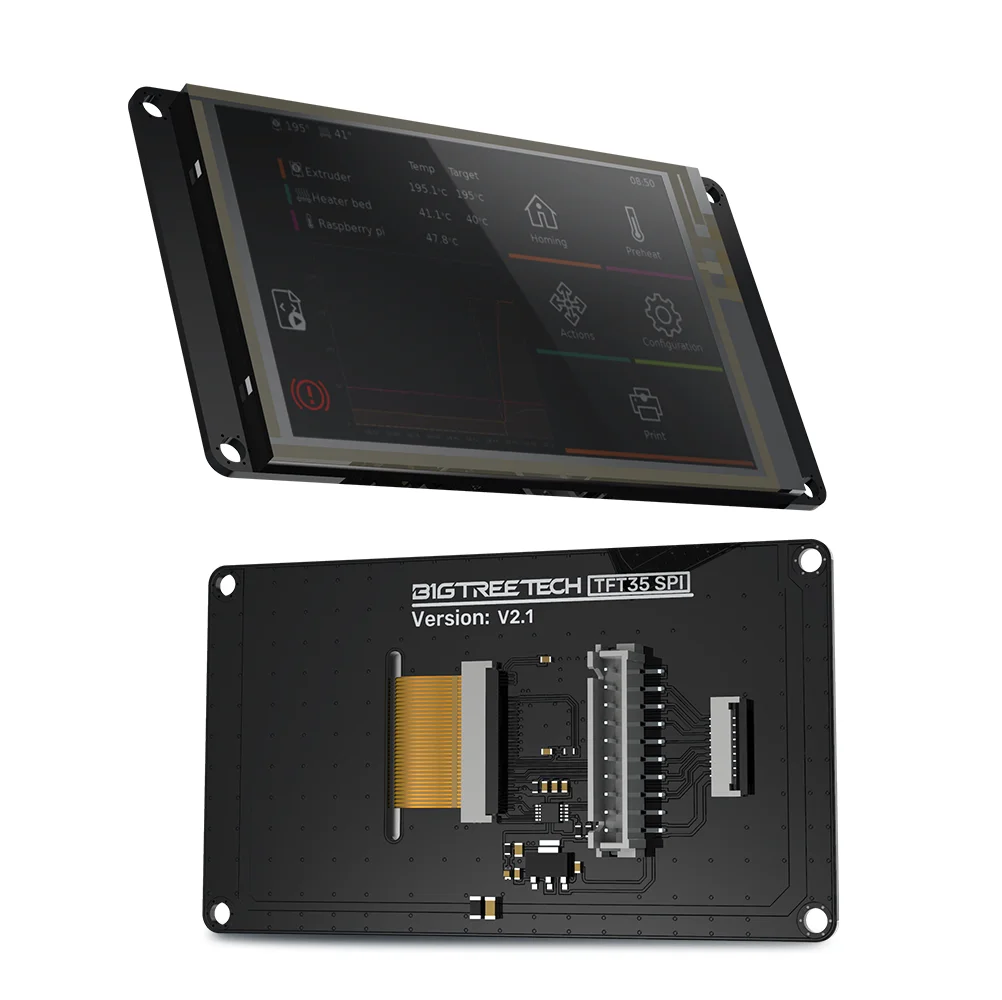

BIGTREETECH TFT35 SPI V2.1 é um display de impressora 3D de tamanho médio e claro desenvolvido pela equipe de impressão 3D da Shenzhen Big Tree Technology Co., Ltd.
Características

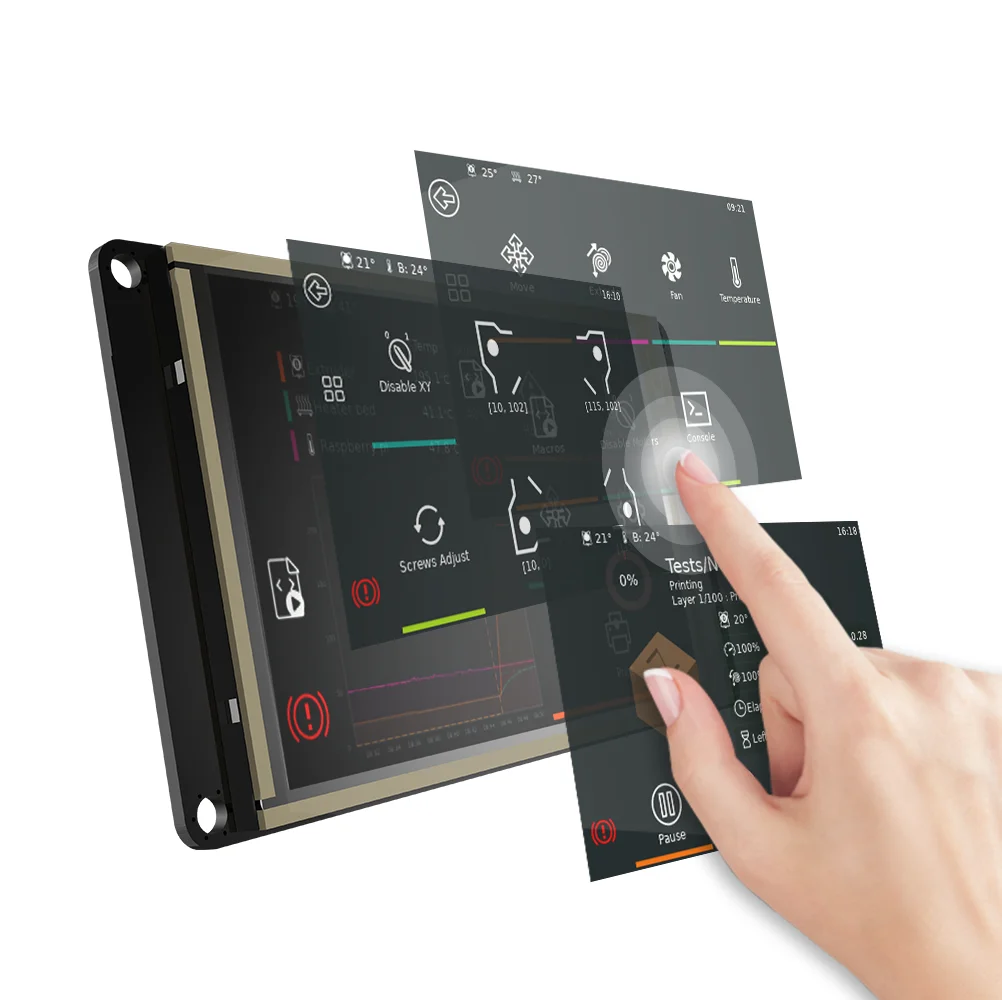

1. SPI é usado para a exposição do LCD, e I2C é usado para o toque. A tela sensível ao toque é controlada pelo chip na placa-mãe, o que reduz significativamente seu custo.

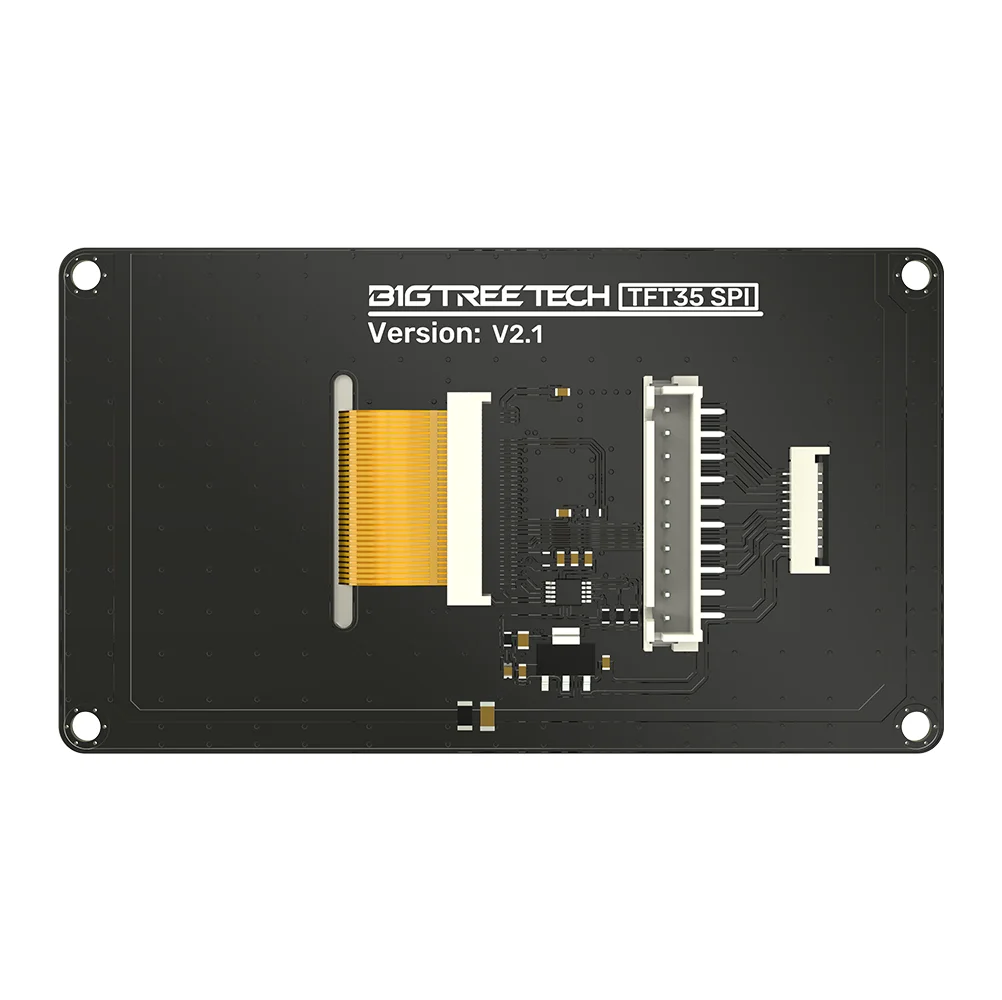

2. É conectado à placa-mãe através do cabo FPC, simples e conveniente.
Projetado com terminal XH2.54, que pode se comunicar com a placa através do terminal.
Parâmetros
1. Dimensões do produto: 98x56mm
2. Montagem Dimensões: 98x56mm
Tensão 3. Input: DC 5V
4. Tensão lógica: DC 3.3V
5. Tamanho da tela: 3,5 polegadas
6. Resolução: 480×320
7. Driver IC para SPI Display: ILI9488
8. Driver IC para toque: NS2009
Luz indicadora
Quando a placa-mãe está ligada: o indicador de energia, luz vermelha D2, acende, indicando que a fonte de alimentação está funcionando normalmente.

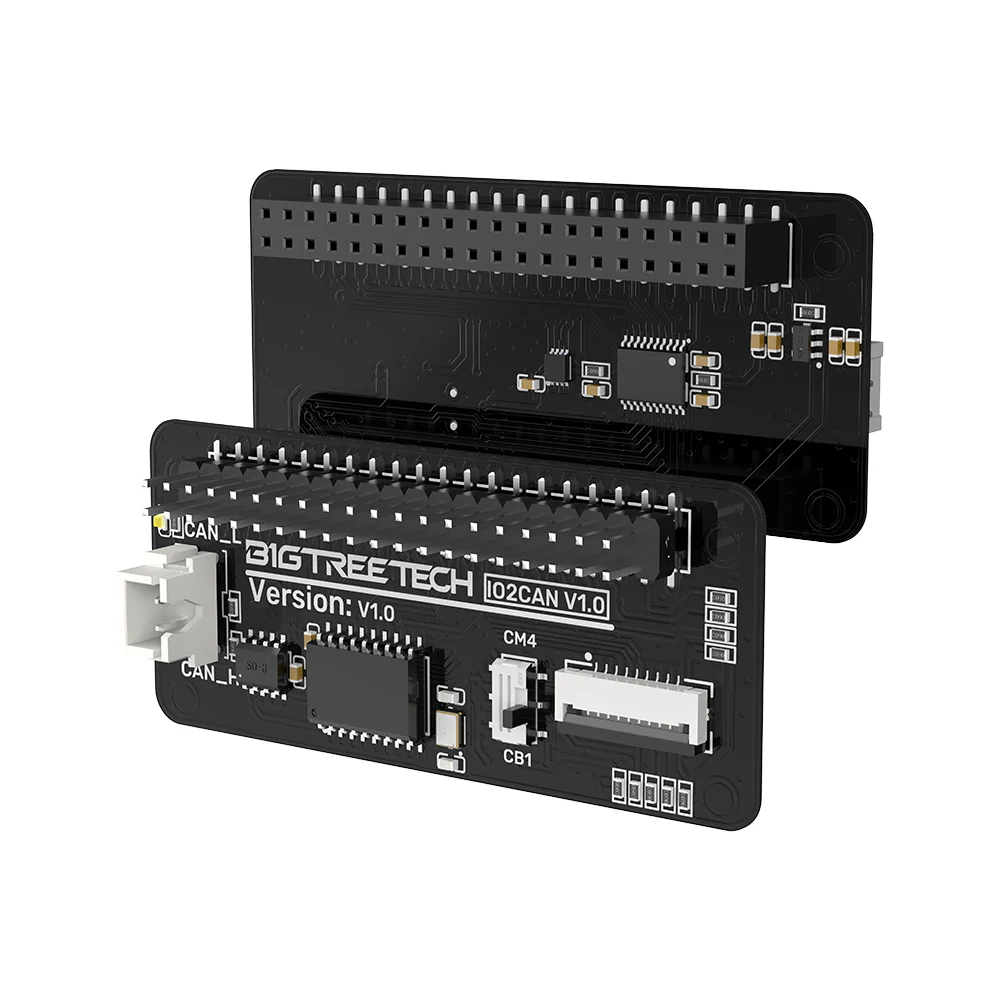

IO2CAN
Transferir para 40pin GPIO
Encontre o problema que o CB1 velho V2.1 não pode ser compatível com a tela TFT35 SPI
Fornecer interface CAN bus
Fornecer interface SPI de FPC
Notas
CB1 V2.2 Usuário seleciona TFT35SPI V2.1
CB1 V2.1 O usuário seleciona TFT35SPI V2.1 + IO2CAN V1.0
TFT 35 SPI pode trabalhar diretamente com Manta M4P/M5P/M8P + CB1 v2.2 sem a necessidade de módulos adicionais. Devido à ausência de uma interface FPC IPS no adaptador PI4B, ao usar TFT 35 SPI com o adaptador PI4B + CB1 v2.2, ainda requer um módulo IO2CAN para conversão de interface.
Se a tela não for exibida corretamente ao usar TFT35 SPI com BTT PI V1.2, consulte este link:https://github.com/bigtreetech/TFT35-SPI/tree/master/v2
1. Bigtreetech-touch Screen Impressora 3d Peças Placa-mãe 3.5
