Ficha técnica do produto

Características	Especificações
Número do Modelo	Bigtreetech SKR V1.4 Turbo
Tipo de Item	Placa-mãe
Nome da Marca	Bigtreetech
Origem	CN (origem)
Product Name	SKR V1.4 32bit Control Board
Material	4-layer PCB
Feature	Wifi, Dual Z Axis, 3 Fans, Rgb…
Driver Working Mode Support	Spi, Uart, Step/dir

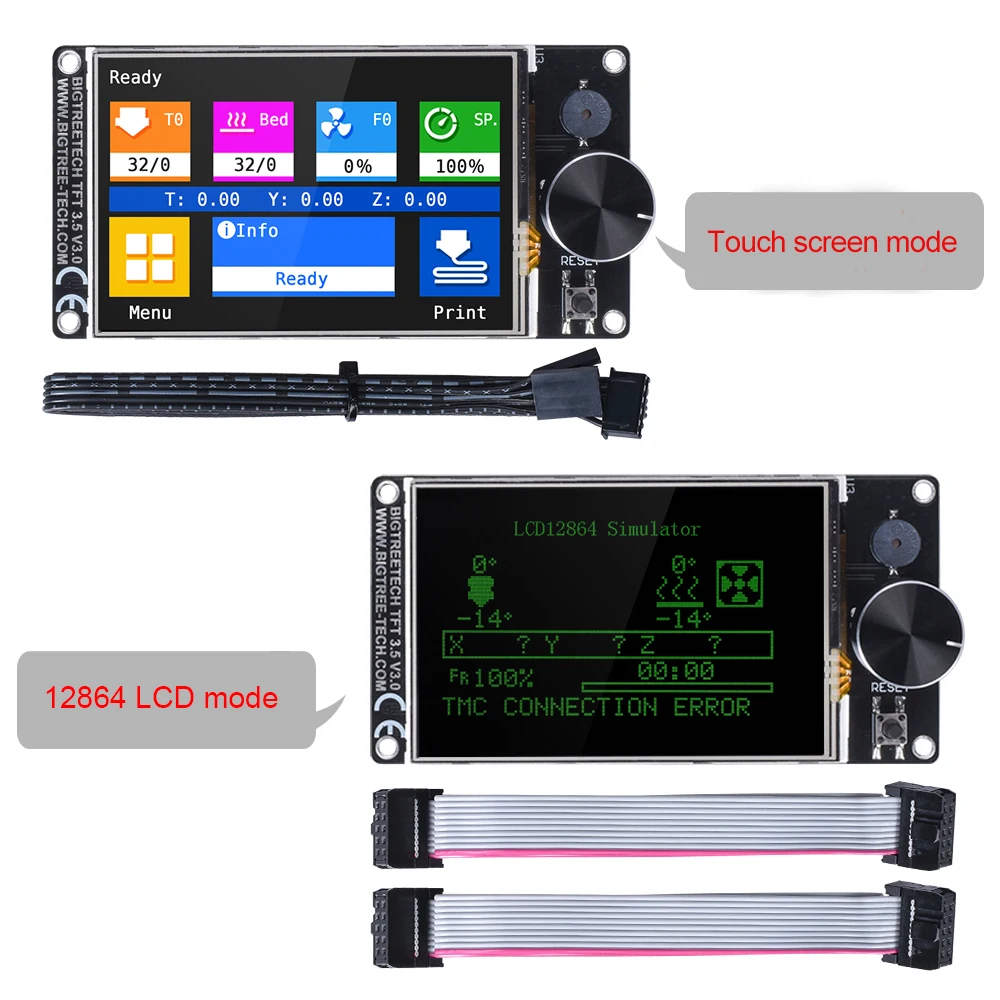

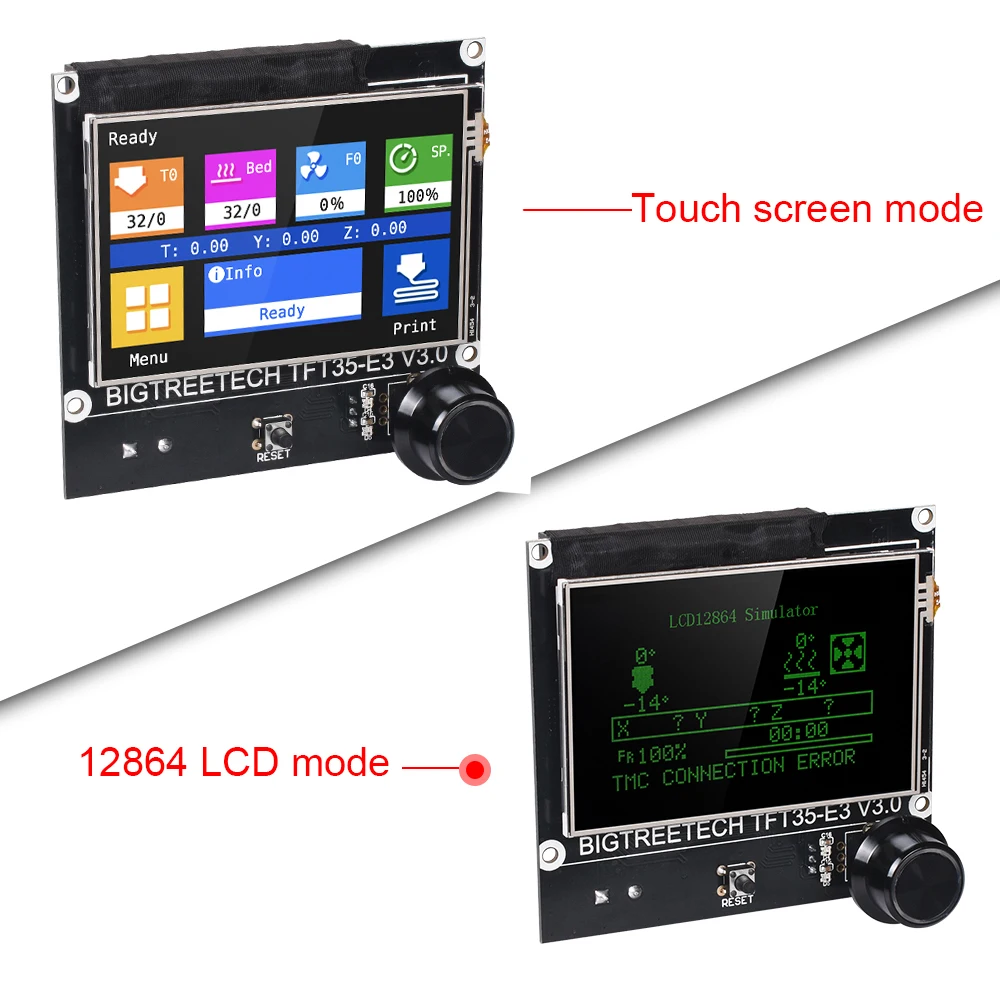

Display Support	2.4 “tft, 2.8 “tft, 3.5” Tft, Lcd2004, Lcd12864
Macnine Architecture Support	Xyz, Delta, Kossel, Ultimaker, Corexy

1. Toys e Sports

2. Beauty e Health

Nota

Para Voron:2PCSKR V1.4/V1.4 Turbo +1PCPITFT50(Voron 2.4 Klipper apenas, precisa adicionar 1PC Raspberry Pi (Raspberry Pi não incluído)

Para mais detalhes sobre BTT SKR V1.4/ BTT SKR V1.4 Turbo você pode visitar este site:

https://github.com/bigtreetech/BIGTREETECH-SKR-V1.3/tree/master/BTT%20SKR%20V1.4

3. Phones e Accessories

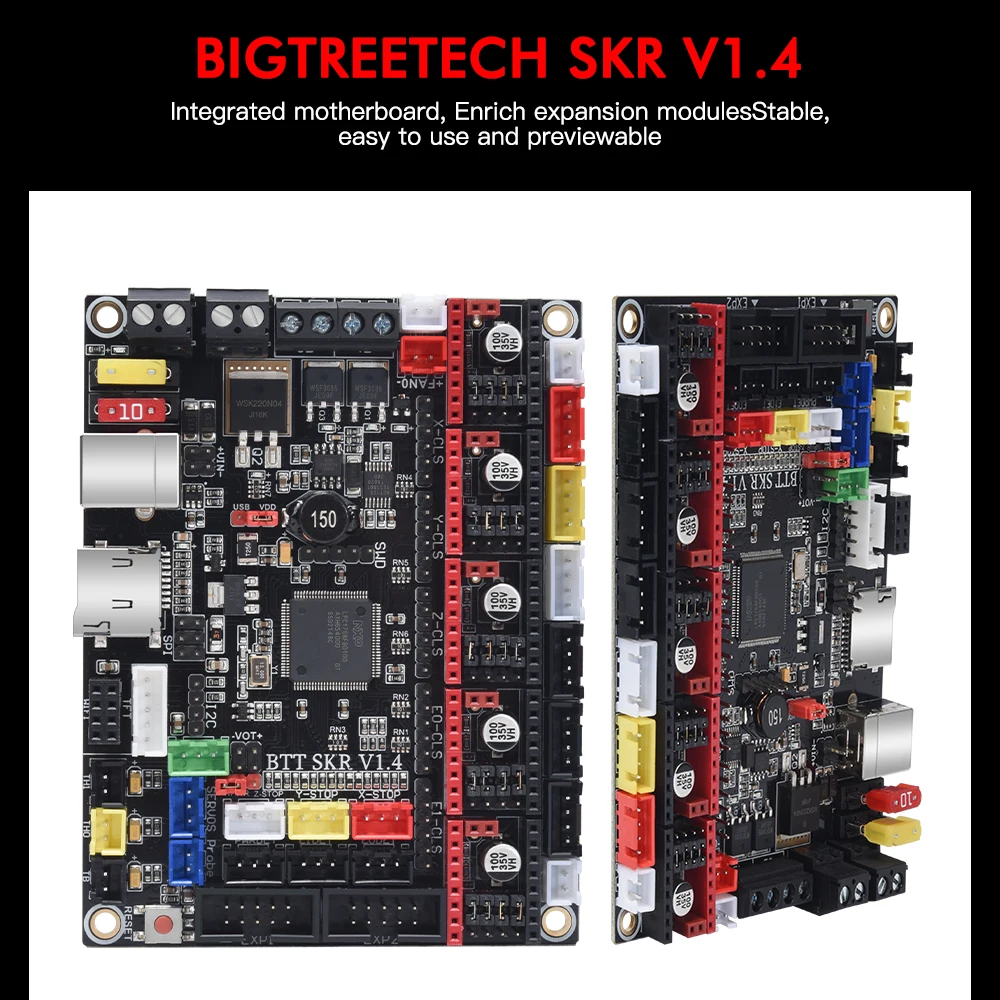

SKR BIGTREETECH V1.4

Placa-mãe integrada, Enriqueça módulos de expansãoEstável.

Fácil de usar e visualizável

4. 3 v2 Atualização para Voron 2.4 Diy

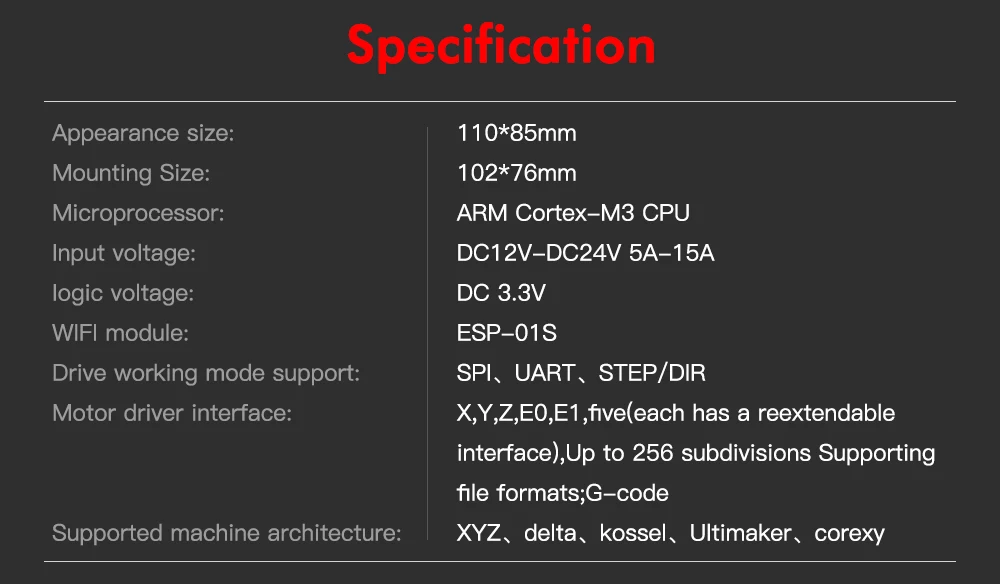

Especificação

5. Bigtreetech-skr V1.4 Placa-mãe Peças de Impressora 3d

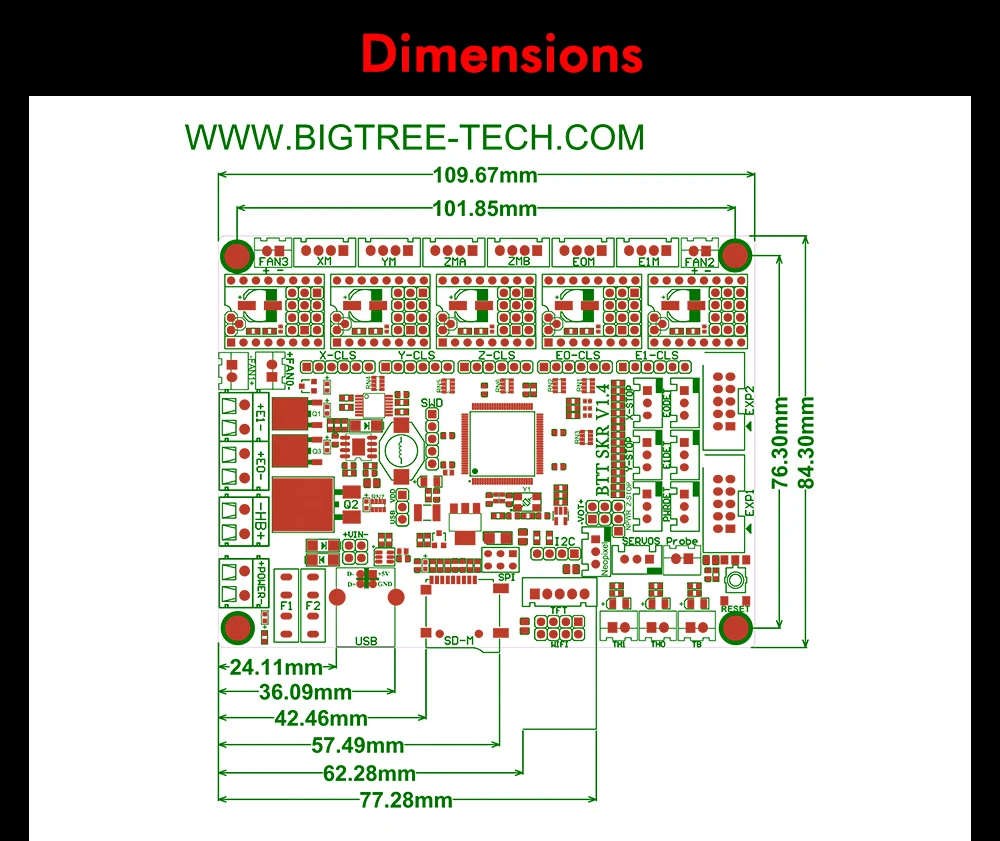

Dimensões

6. Toys e Sports

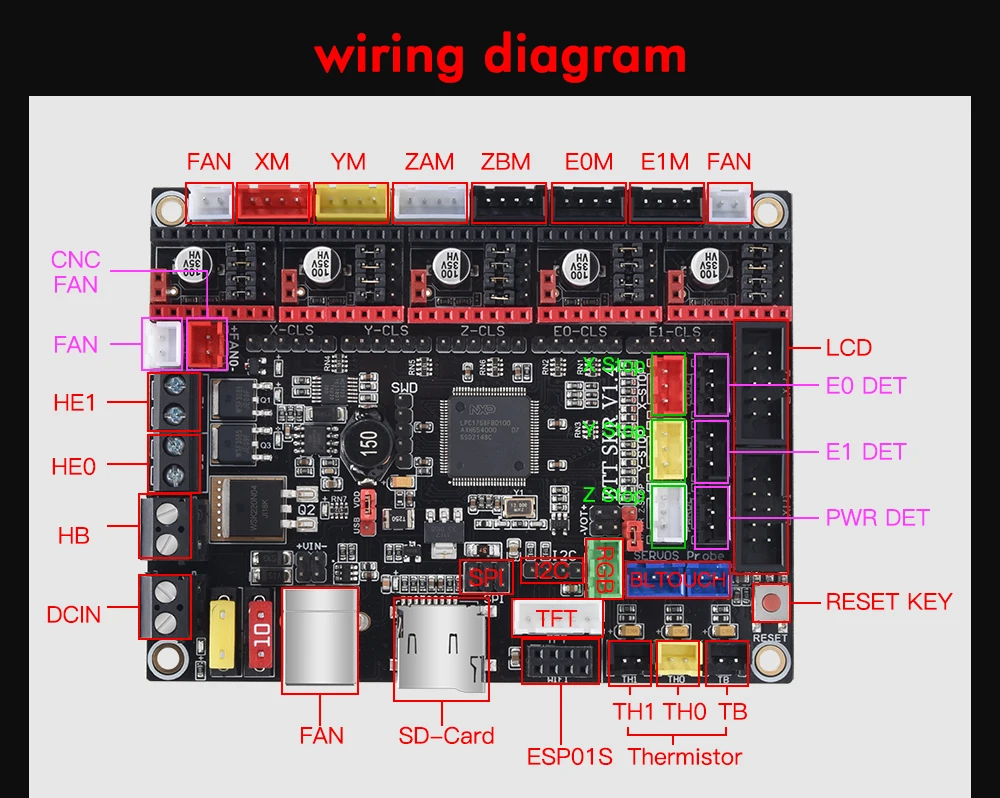

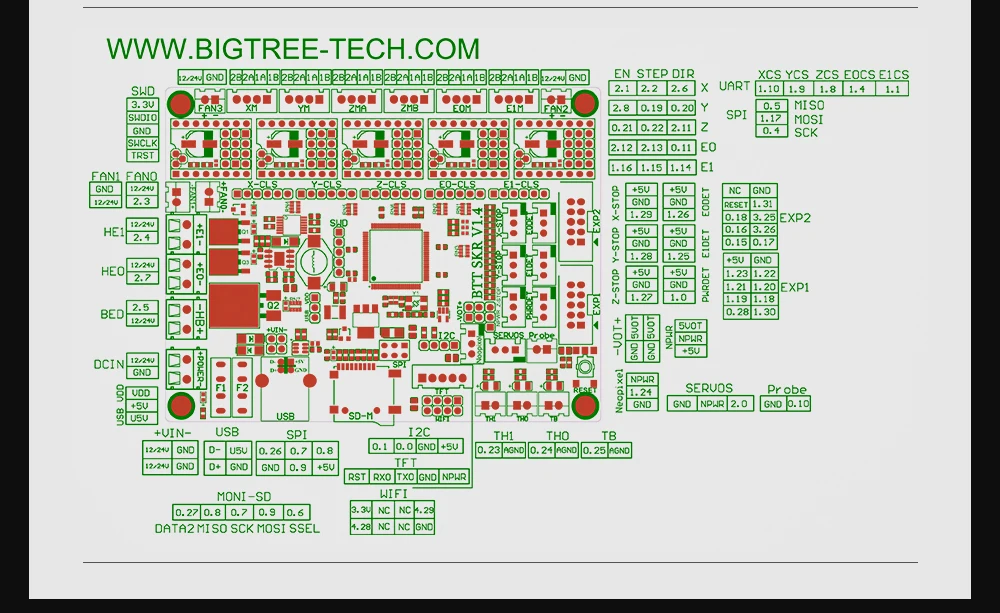

Diagrama fiação

7. Beauty e Health

8. Phones e Accessories

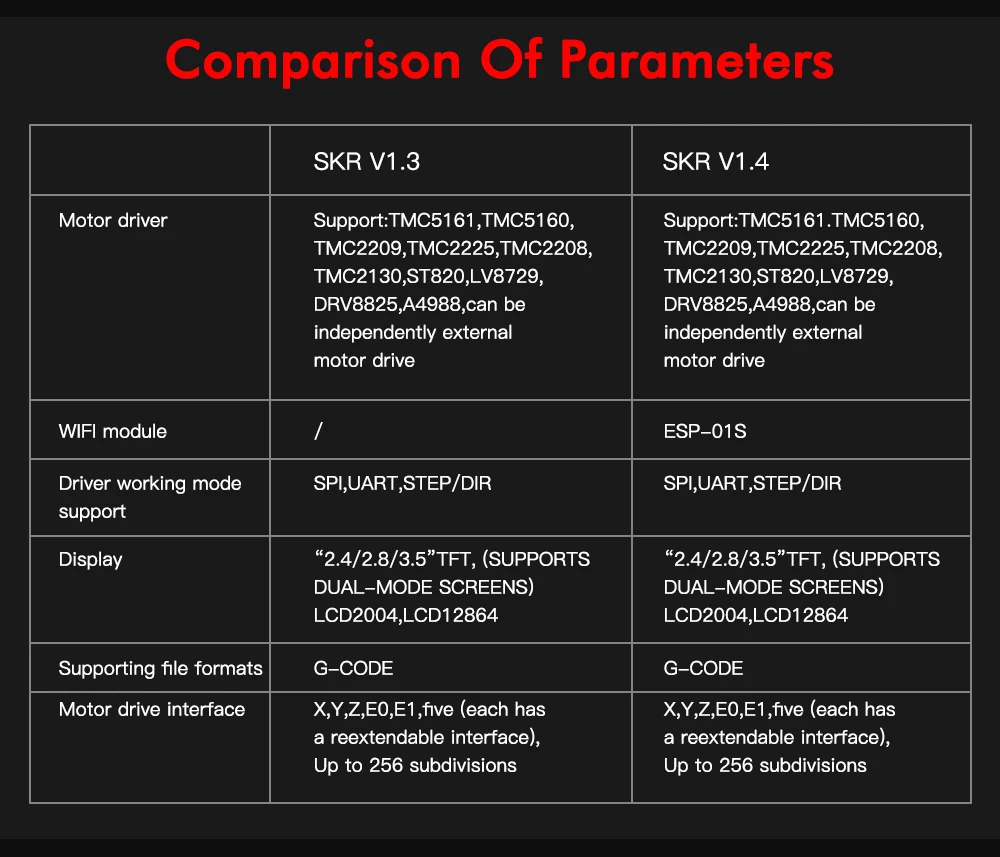

Comparação De Parâmetros

9. 3 v2 Atualização para Voron 2.4 Diy

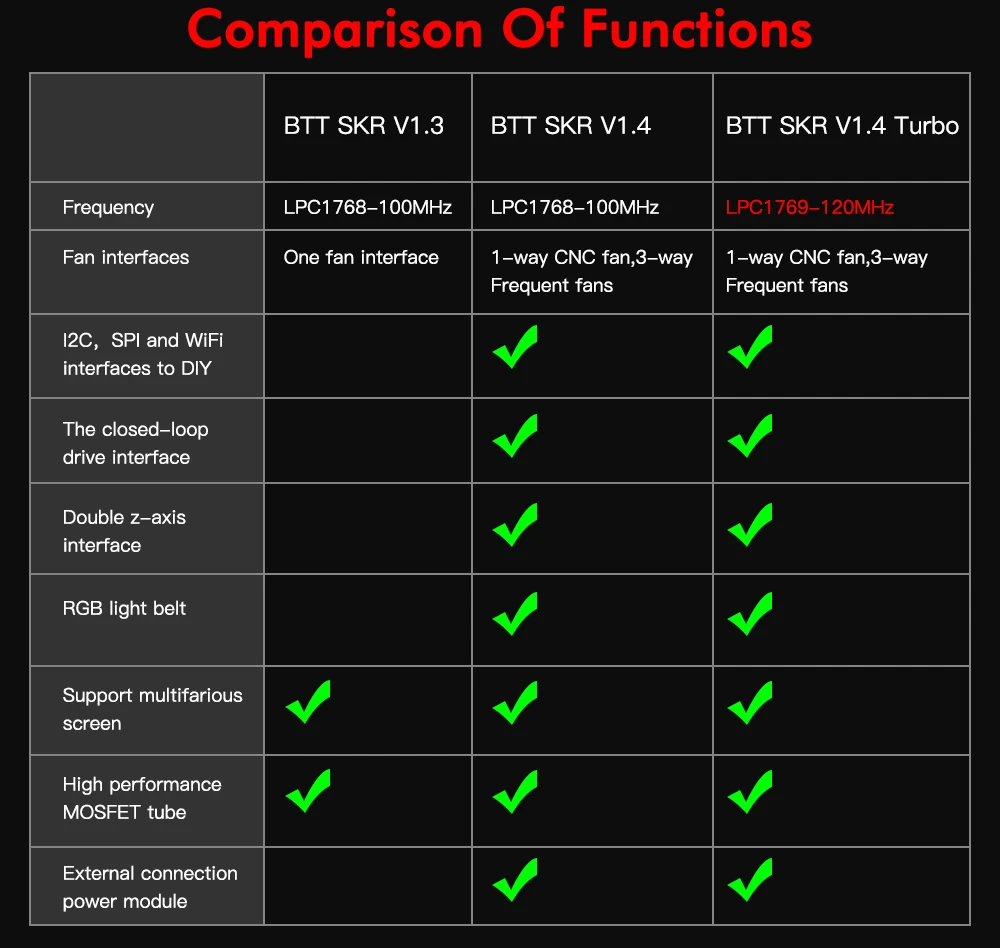

Comparação De Funções

10. Bigtreetech-skr V1.4 Placa-mãe Peças de Impressora 3d

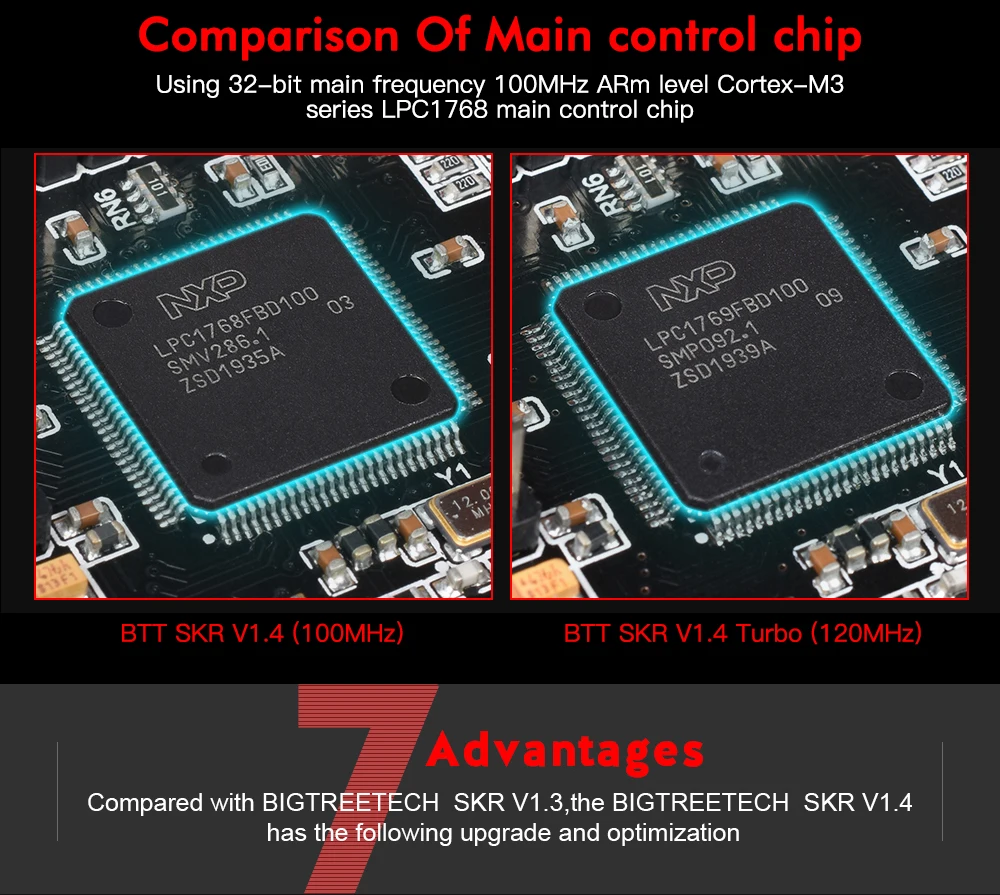

Comparação do chip do controle principal

Usando 32 bits frequência principal 100MHz ARm nível Cortex-M3 série LPC1768 chip de controle principal

11. Toys e Sports

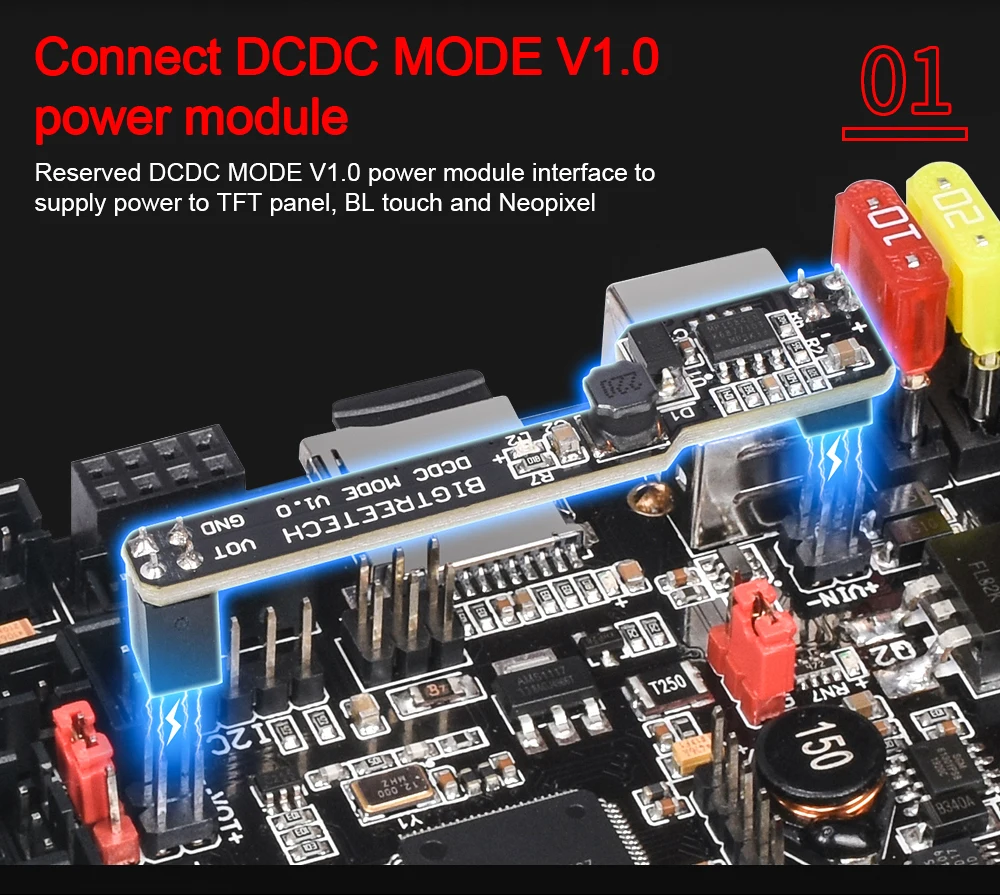

Conecte o módulo V1.0power do MODO DCDC

Reservado DCDC MODE V1.0 interface do módulo de alimentação para fornecer energia ao painel TFT, BL ouch e Neopixel

12. Beauty e Health

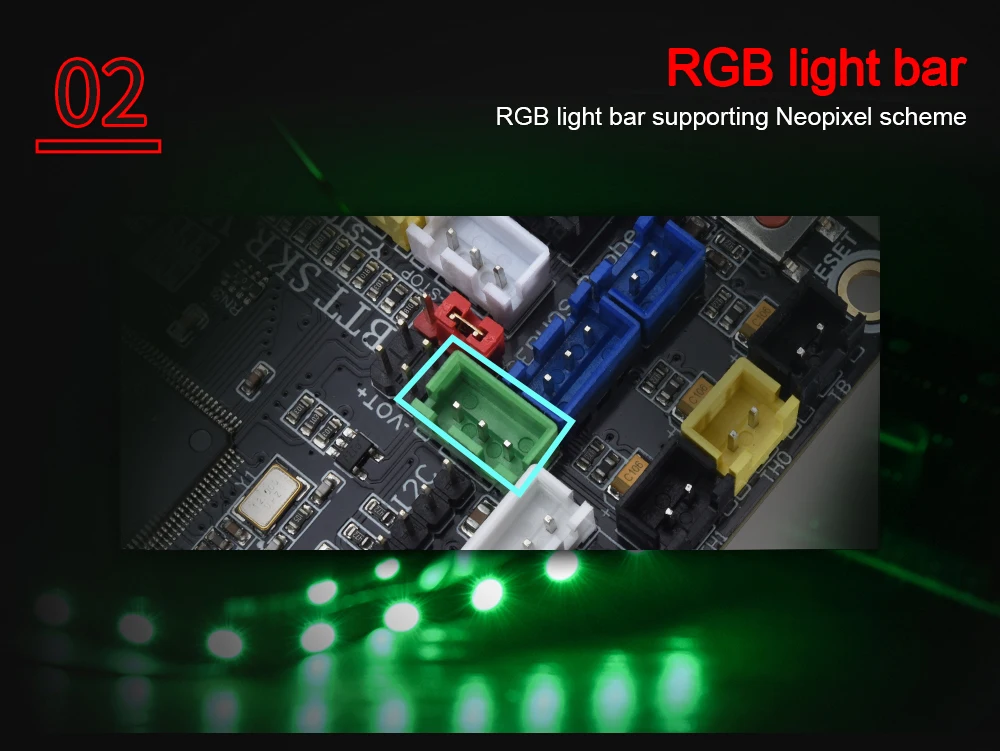

Barra luminosa RGB

Barra clara RGB apoiando esquema Neopixel

13. Phones e Accessories

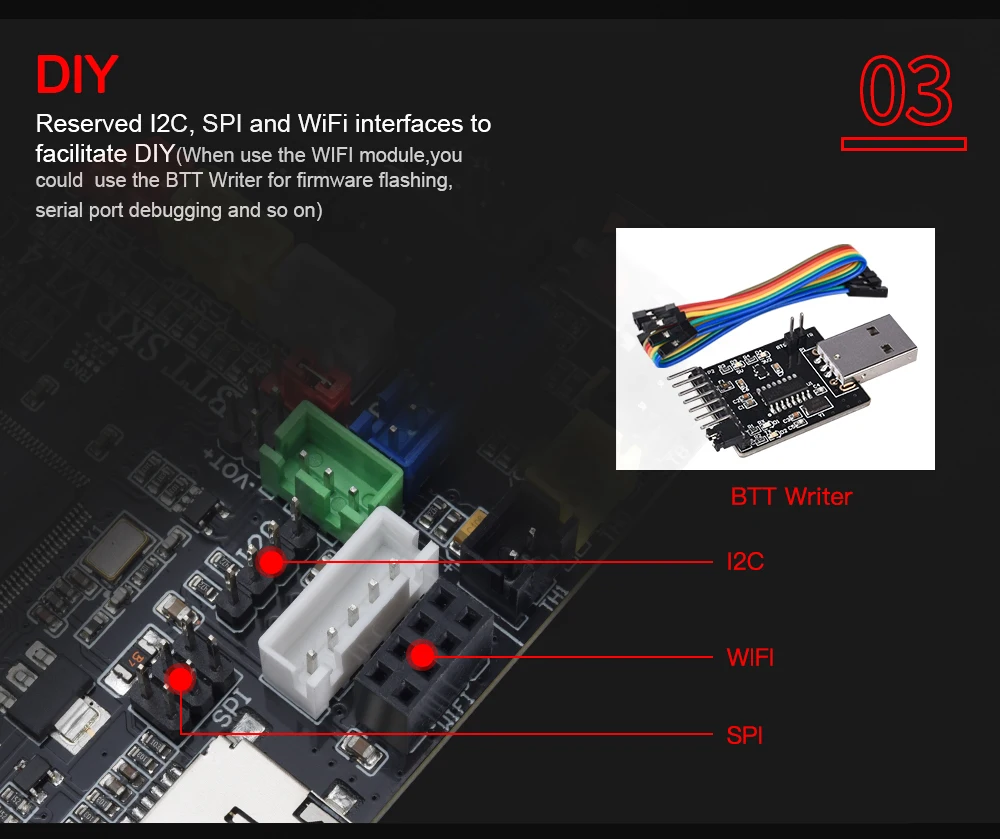

DIY

Reservado I2C,SPI e WiFi interfaces tofaciliter DIY (Quando usar o módulo WIFI, youcould usar o gravador BTT para firmware flashingserial porta depuração e assim por diante)

14. 3 v2 Atualização para Voron 2.4 Diy

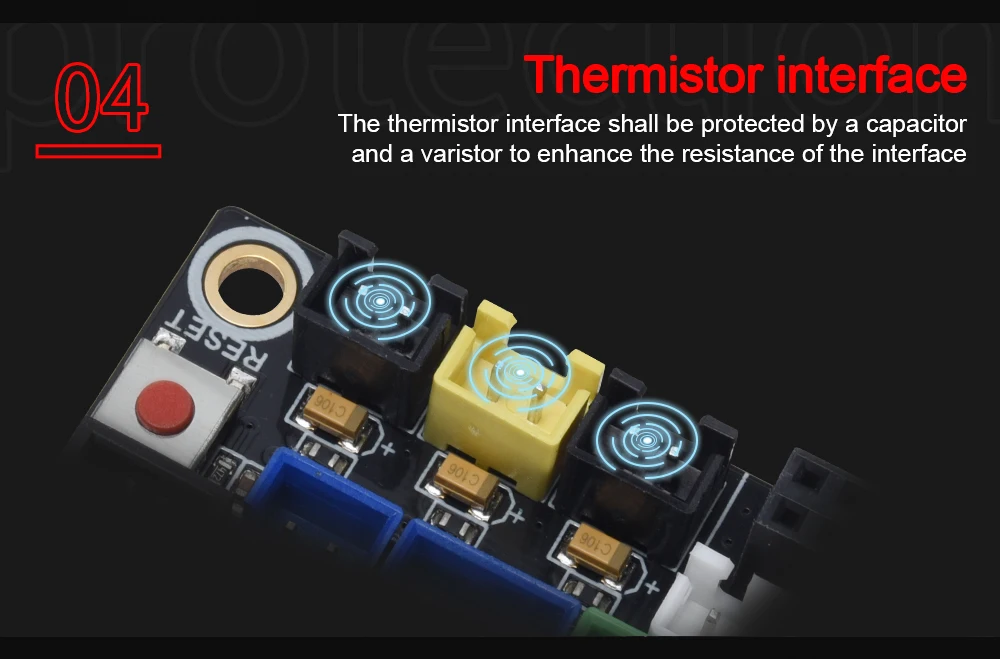

Interface do termistor

A interface do termistor deve ser protegida por um capacitor e um varistor para aumentar a resistência da interface

15. Bigtreetech-skr V1.4 Placa-mãe Peças de Impressora 3d

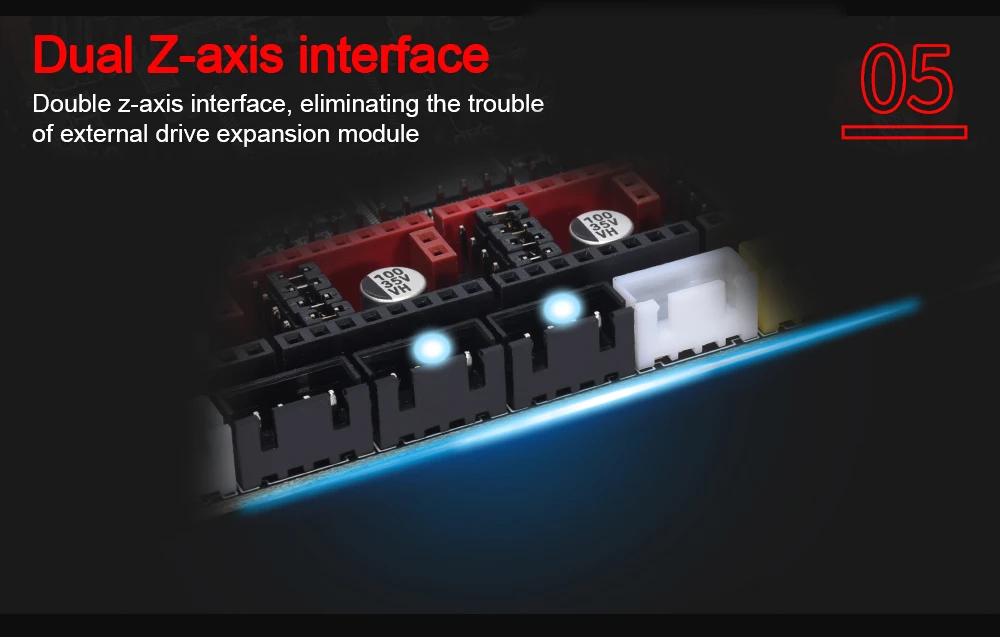

Interface dupla do eixo Z

Interface dupla do eixo z, eliminando o problema do módulo de expansão externo

16. Toys e Sports

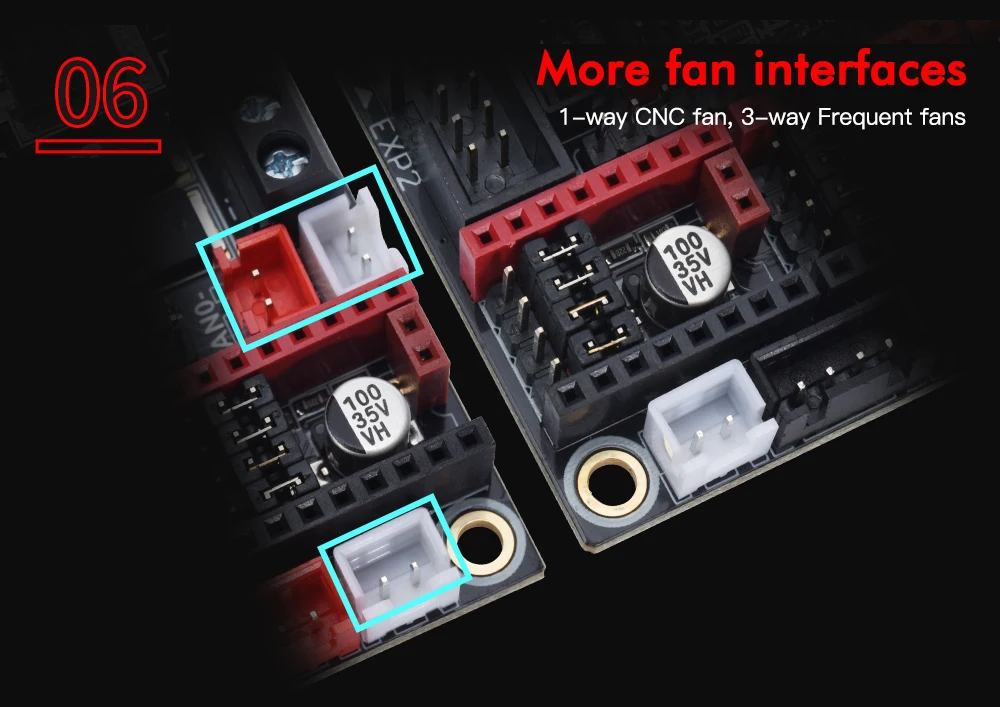

Mais interfaces do ventilador

Ventilador CNC de 1 via, fãs frequentes de 3 vias

17. Beauty e Health

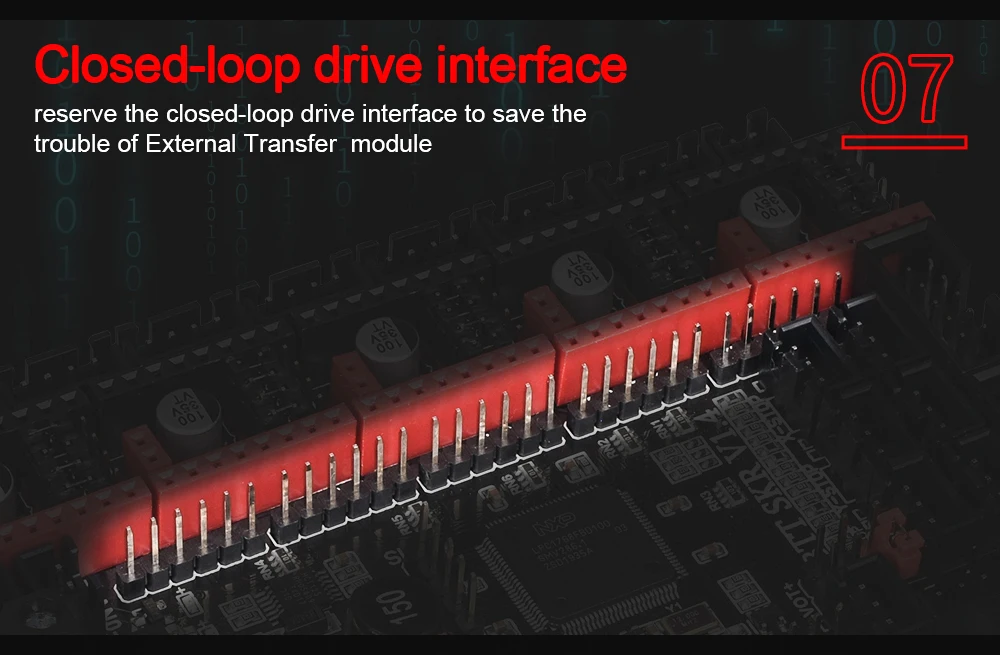

Interface de unidade de circuito fechado

Reservar a interface da unidade de circuito fechado para salvar o problema do módulo Transferência Externa

18. Phones e Accessories

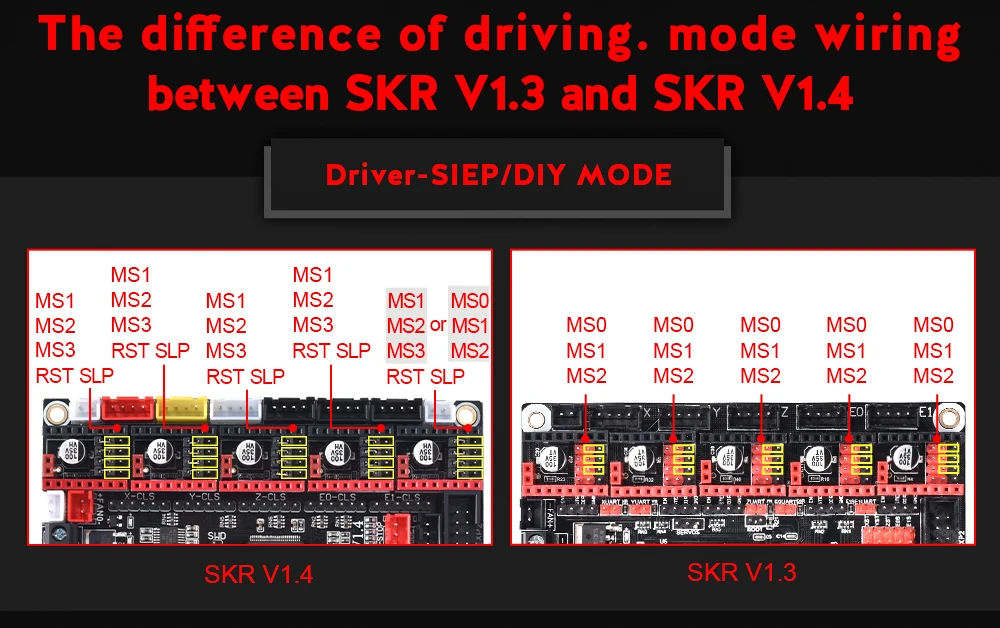

A diferença de condução. Modo wiringbetween SKR V1.3 e SKR V1.4

19. 3 v2 Atualização para Voron 2.4 Diy

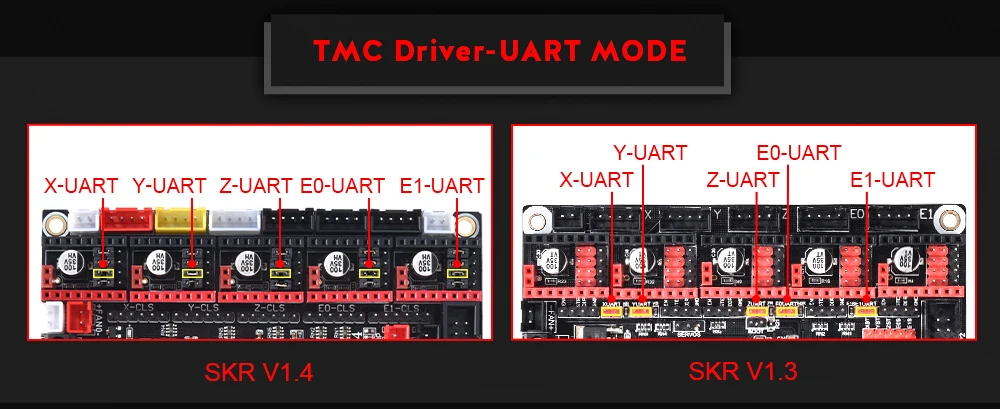

Motorista TMC-MODO UART

20. Bigtreetech-skr V1.4 Placa-mãe Peças de Impressora 3d

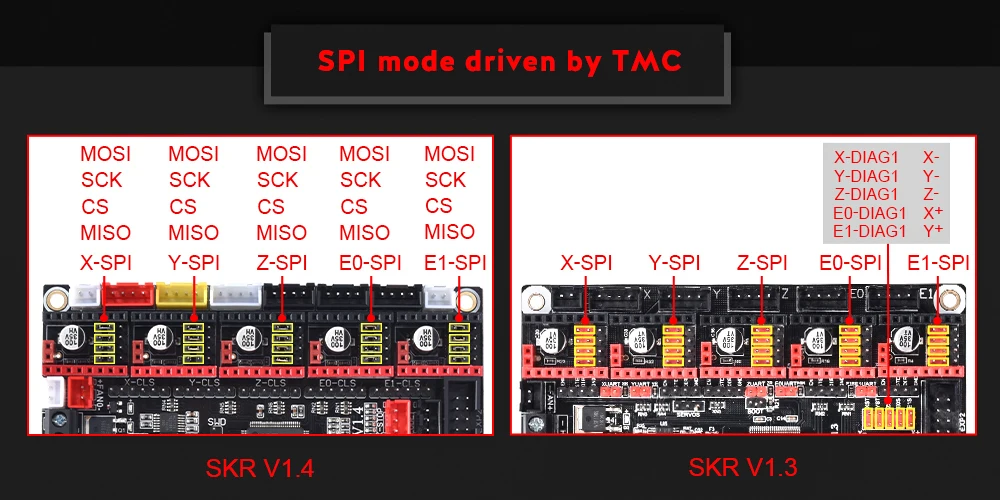

Modo SPI conduzido pelo TMC

21. Toys e Sports

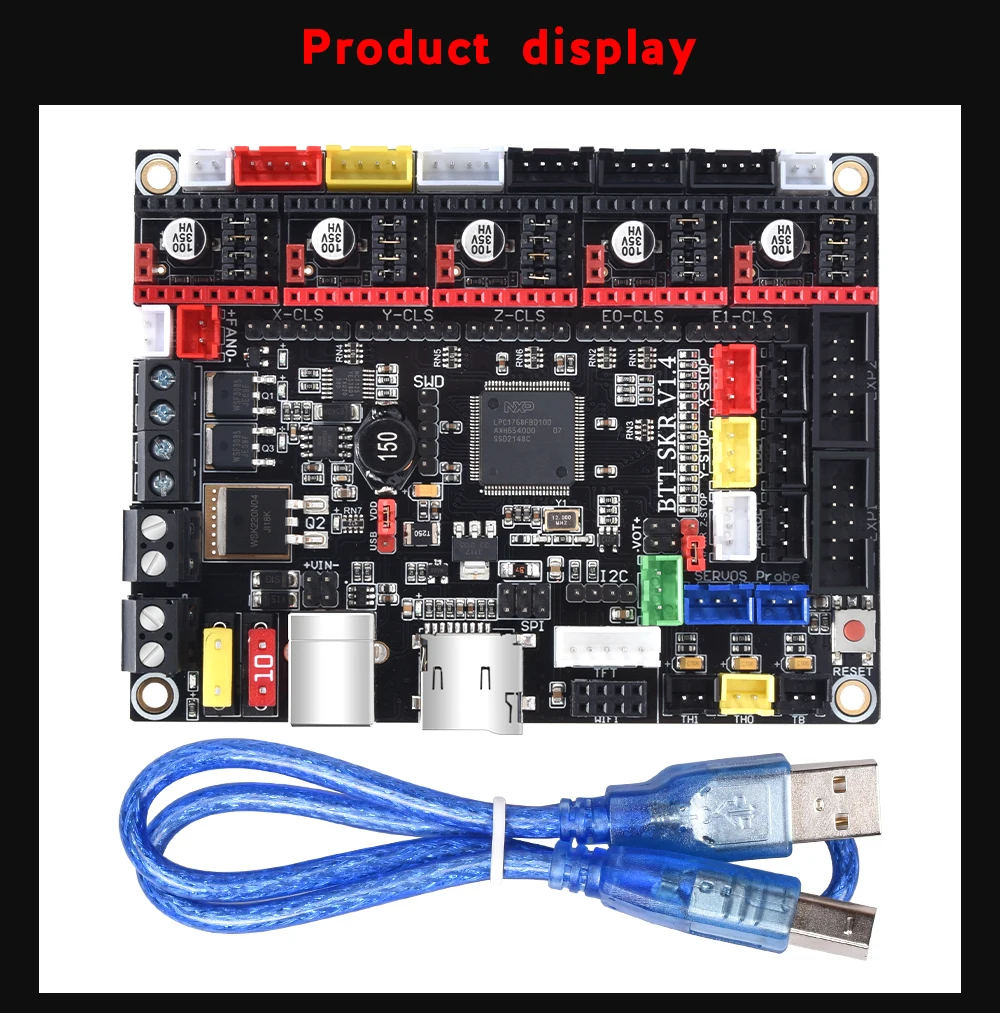

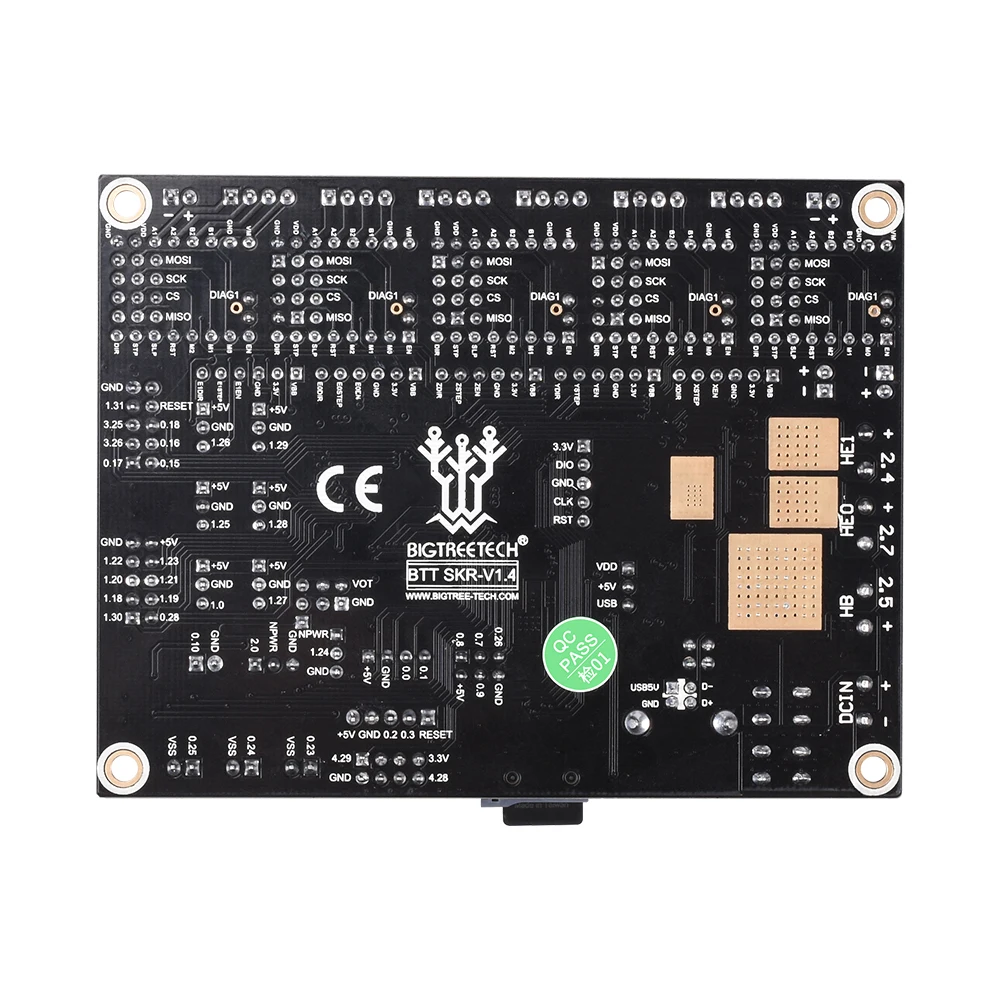

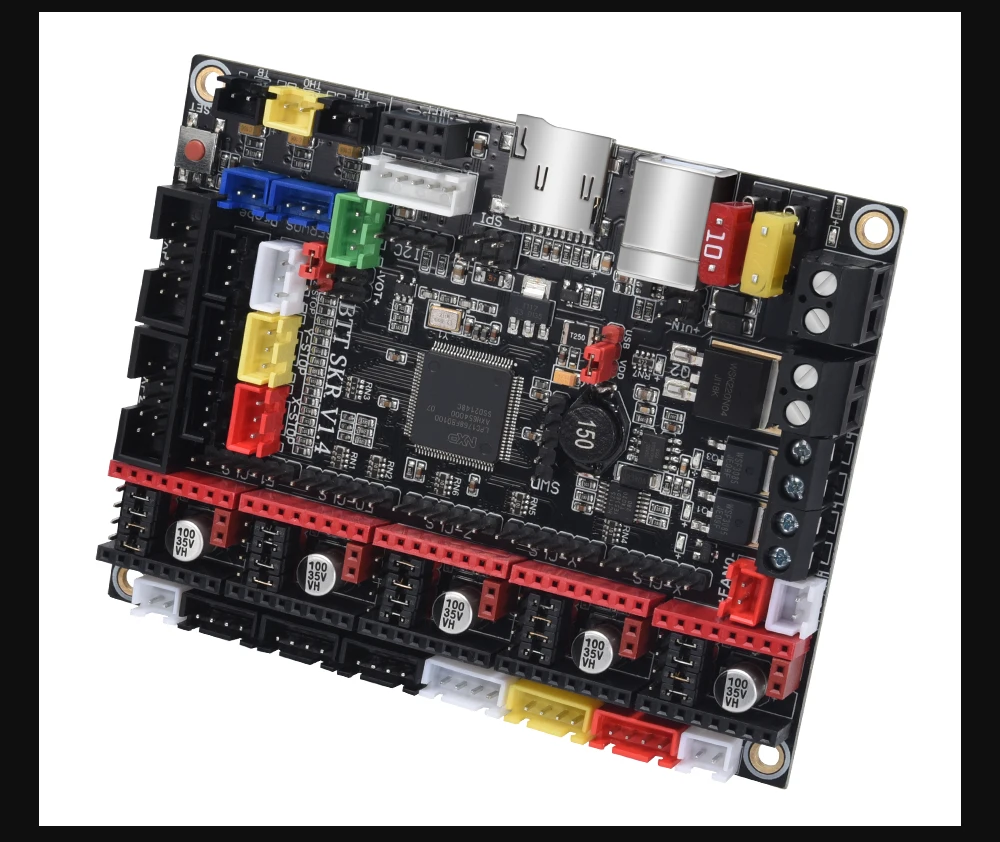

Exibição do produto

22. Beauty e Health

23. Phones e Accessories

24. 3 v2 Atualização para Voron 2.4 Diy

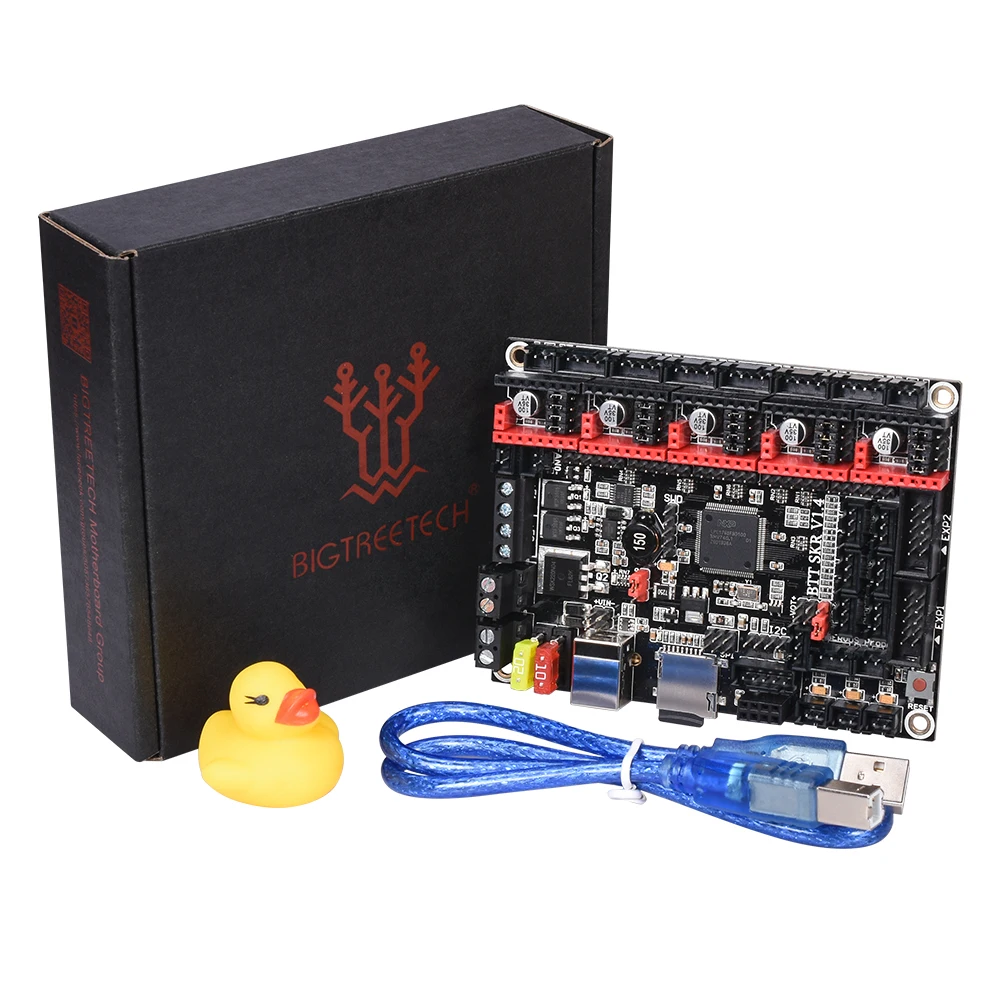

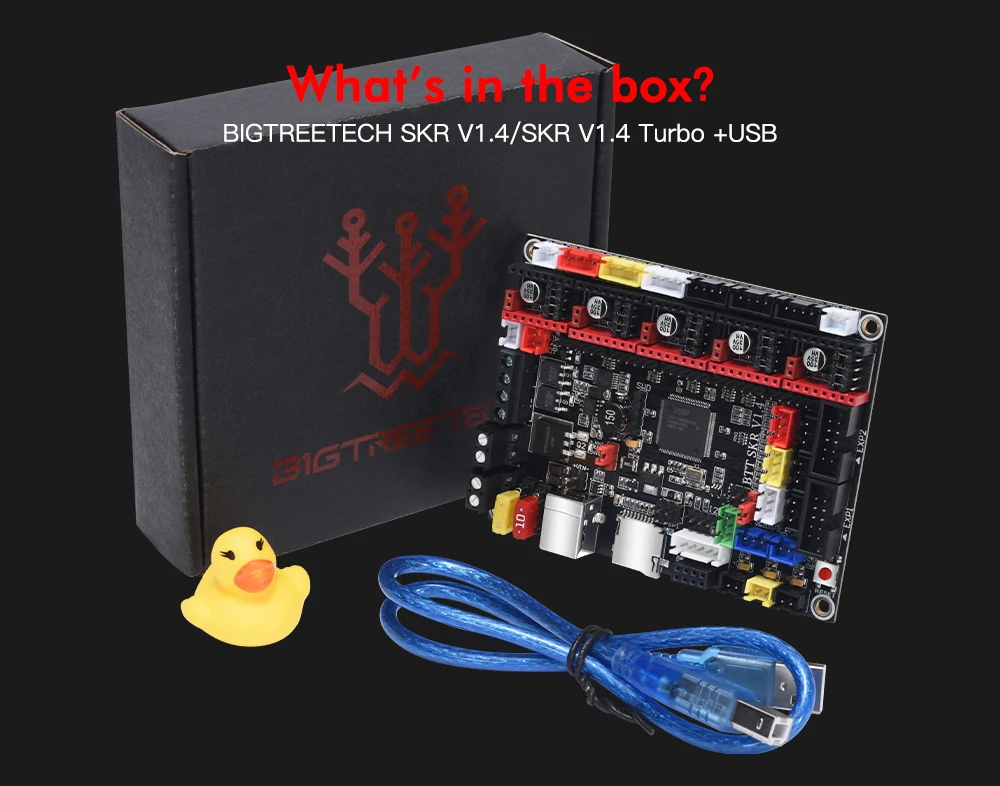

O que está na caixa

SKR GRANDE V1.4/SKR V1.4 Turbo + USB
