Catorze. Adote o fusível substituível para a substituição fácil

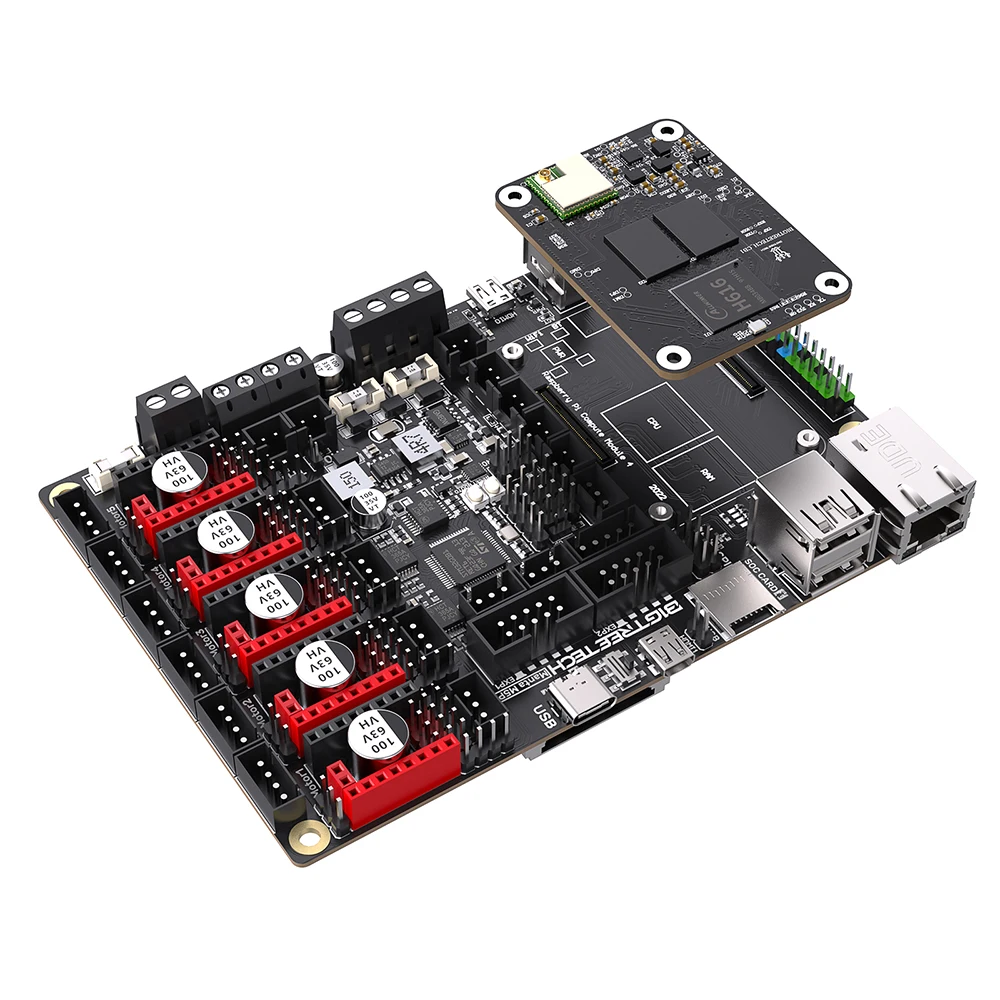

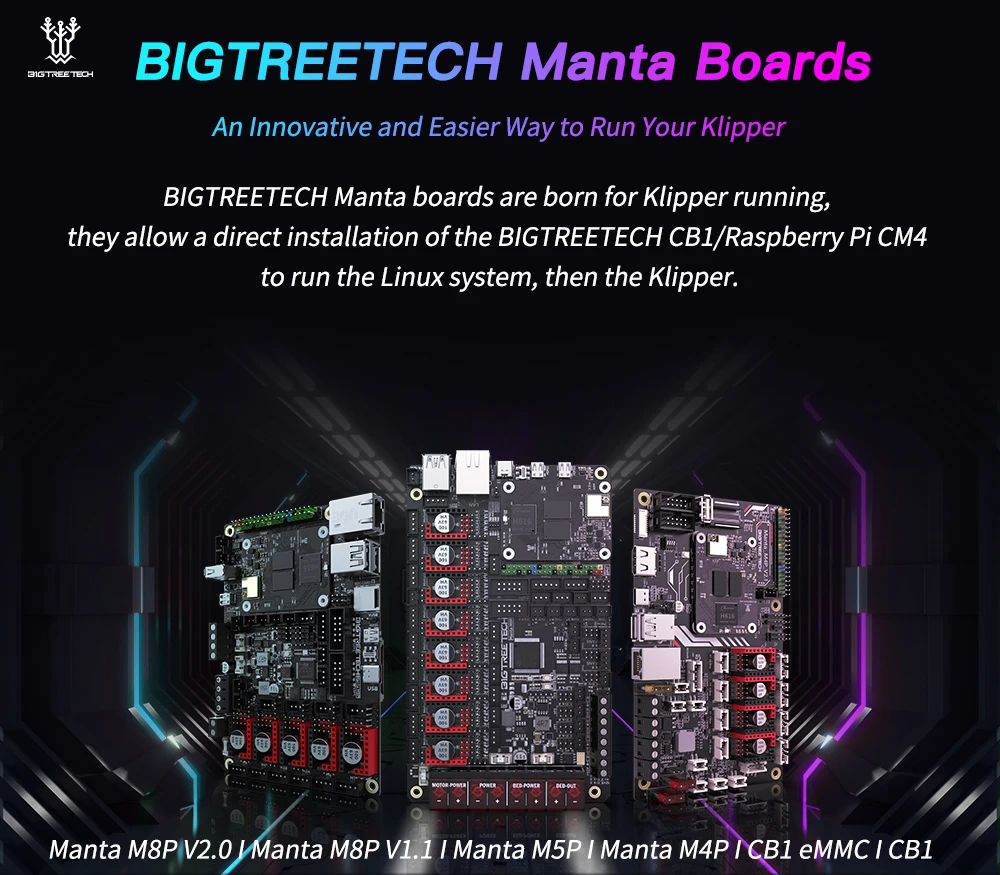

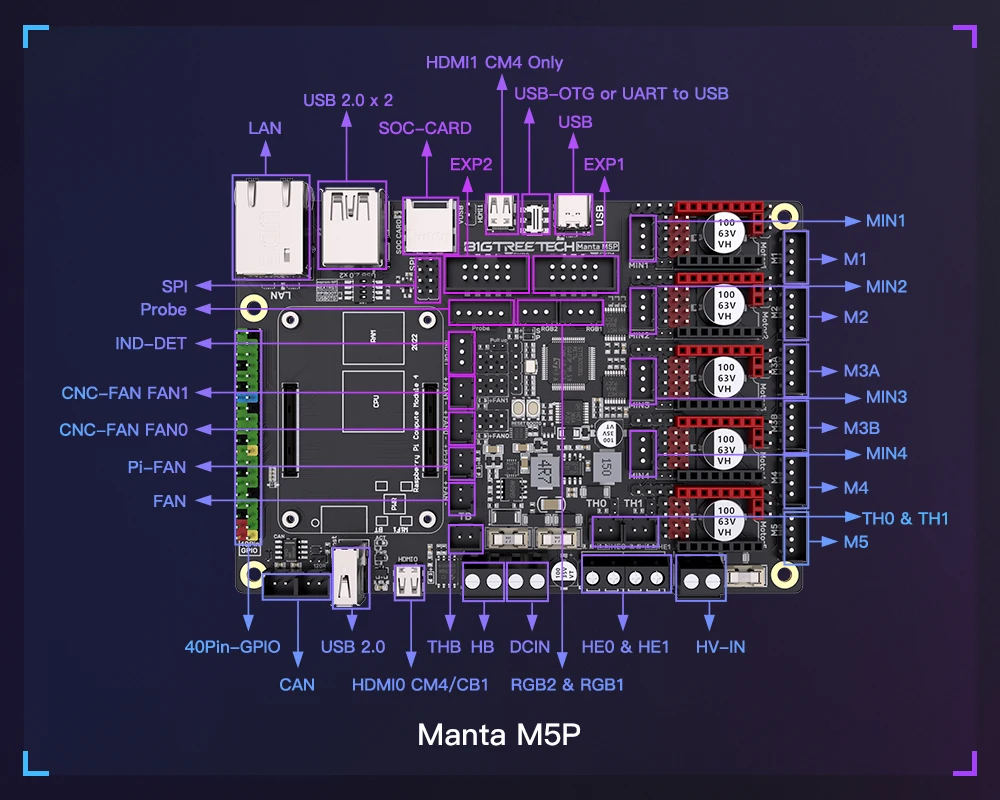

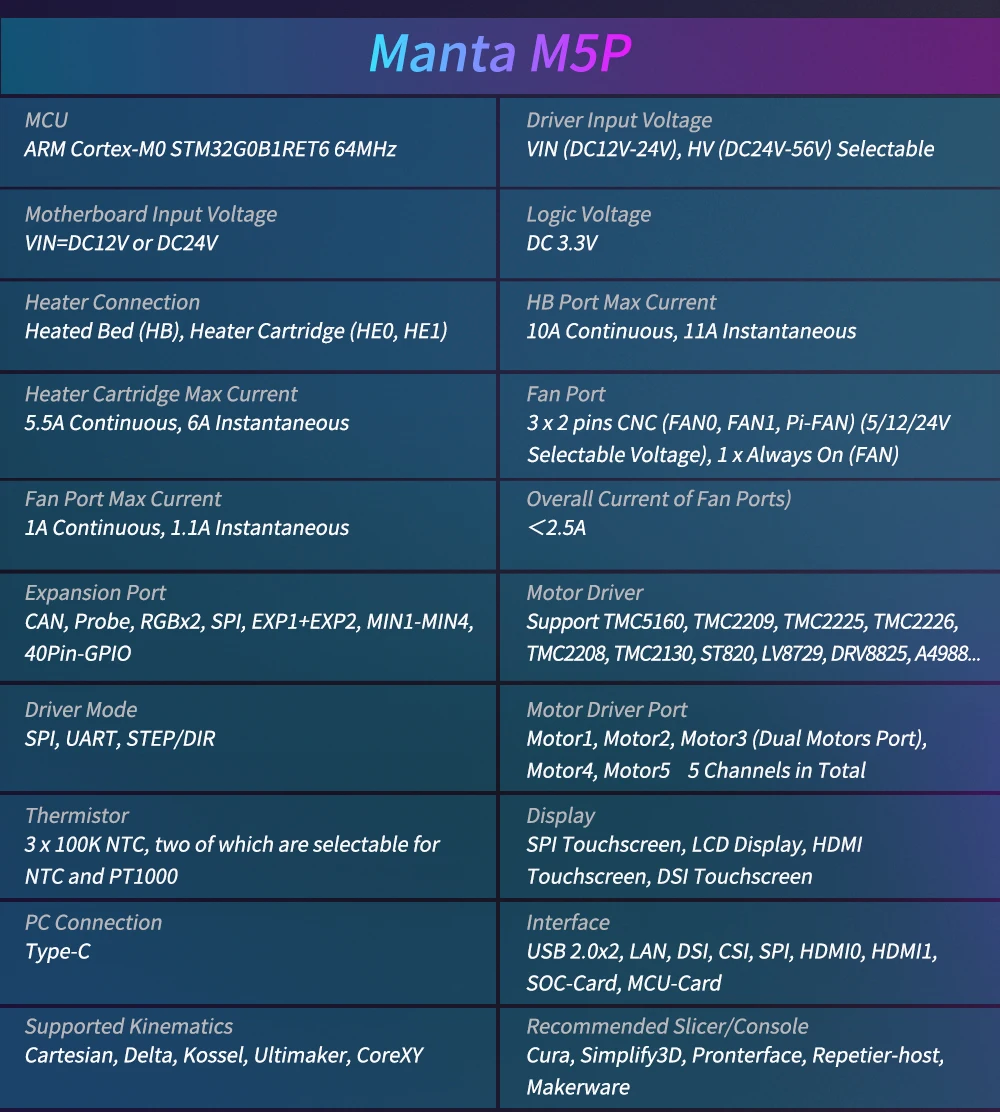

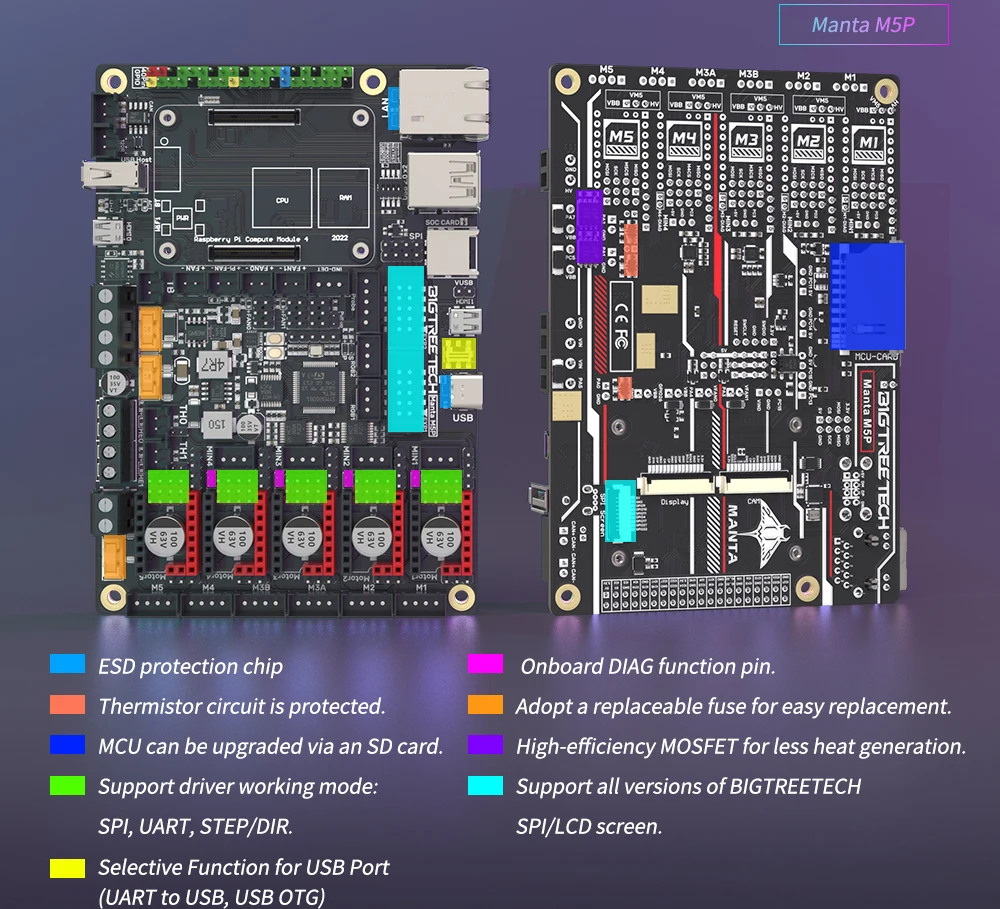

M5P:BIGTREETECH MANTA M5P é uma placa-mãe de 32 bits desenvolvida pela equipe de impressão 3D da Shenzhen Big Tree Technology Co., Ltd. para execução Klipper. Ele pode executar o Klipper com uma placa central, o que elimina muito a fiação em massa entre a placa-mãe e o Raspberry Pi, e também economiza muito espaço no chassi. Os cabeçalhos BTB são projetados em MANTA M5P, para que os clientes possam optar por usar CM4 ou outras soluções, resolvendo assim a escassez insana de Raspberry Pi CM4.
1. 32bit 64MHz ARM Cortex-M0 + série STM32G0B1RET6 MCU.
2. O circuito do termistor é protegido para impedir dano de MCU das conexões aquecidas shorted do cartucho da cama e do calefator.
3. A tensão do fã do CNC é selecionável em 24V, 12V, e 5V, nenhum moreneed para stepdown externo assim impedindo dano da placa do erro do usuário.
4. A conexão do termistor apoia o ajuste do valor da resistência pull-up usando jumpers, não mais módulo extra necessário para PT1000.
5. O firmware MCU pode ser atualizado através de um cartão SD ou usar o DFU através do comando make flash da Klipper.

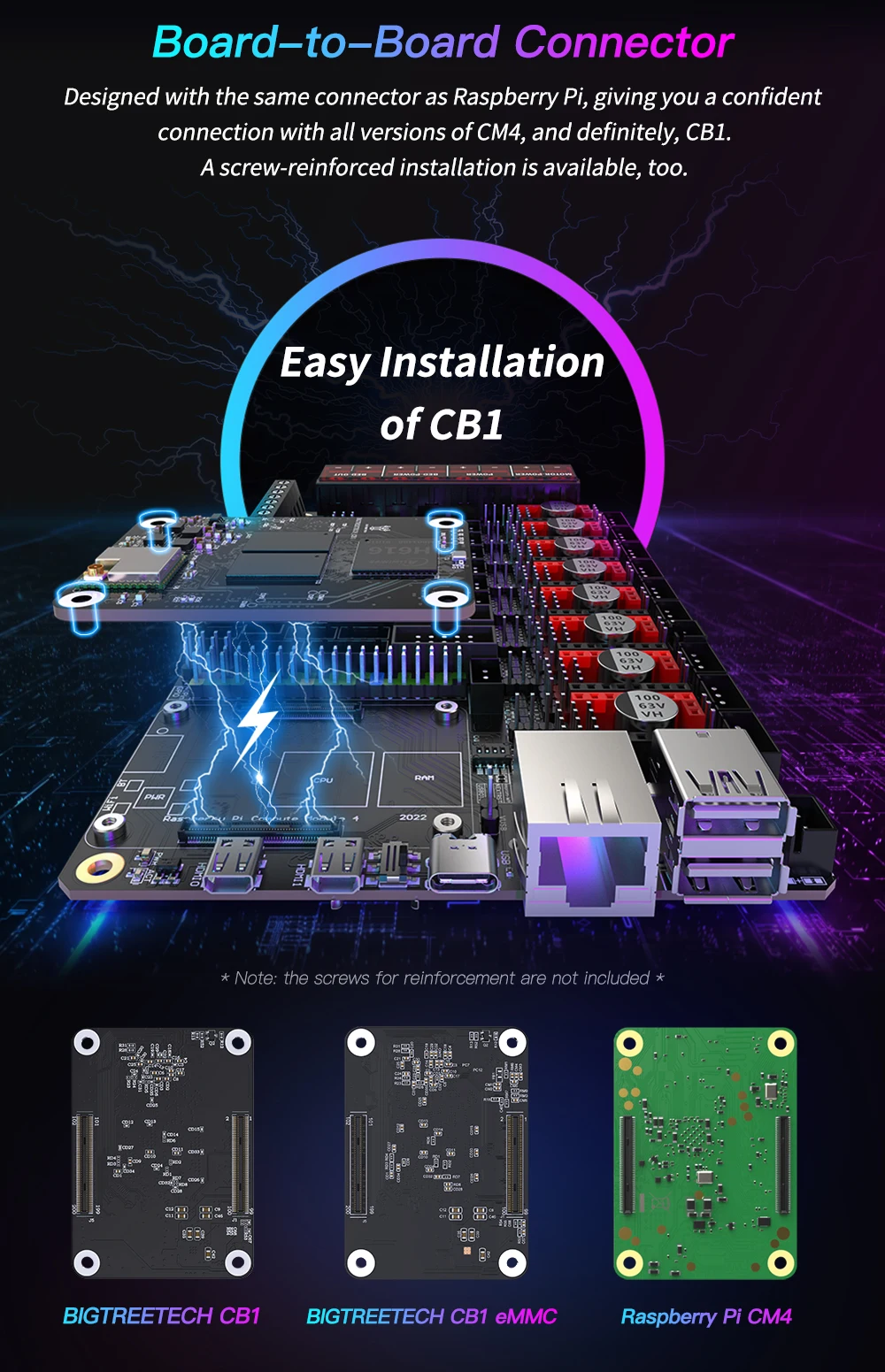

6. Os conectores BTB são adotados entre a placa-mãe e a placa principal, permitindo a escolha de outras soluções de placa principal além do CM4.
7. SPI integrado e modo UART do driver TMC e pino DIAG, facilmente configurável com jumpers.

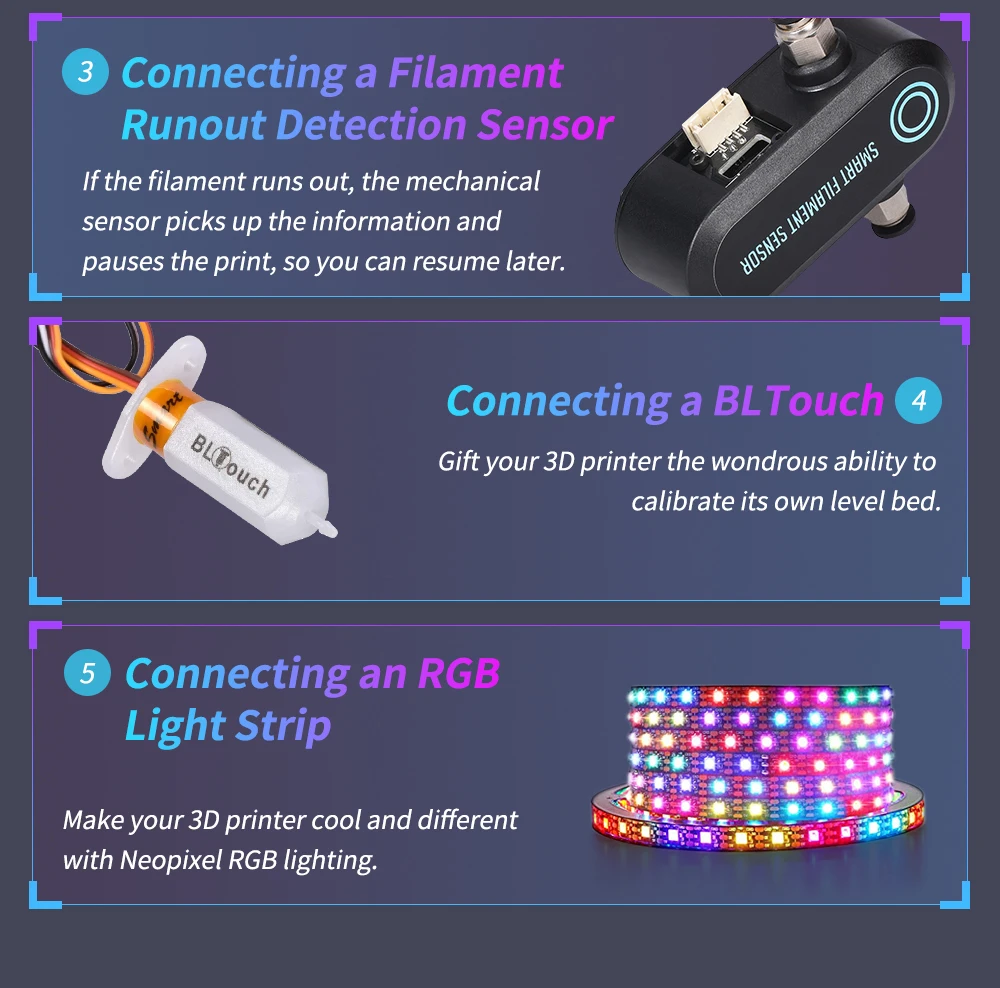

8. Support filamento runout sensor, BLTouch, RGB, etc.
9. fusível substituível para fácil manutenção.
10. Porta de proximidade a bordo, suporte NPN e PNP tipo seleção, (24V, 12V, 5V) seleção de tensão.
Onze. Interface SPI integrada para conectar o sensor de aceleração para permitir a modelagem Klipper.
Doze. O novo fusível E-FUSE está equipado, que pode responder rapidamente, melhorar a capacidade de autoproteção e reduzir consideravelmente o desgaste da placa-mãe causado por curtos-circuitos ou ignição.

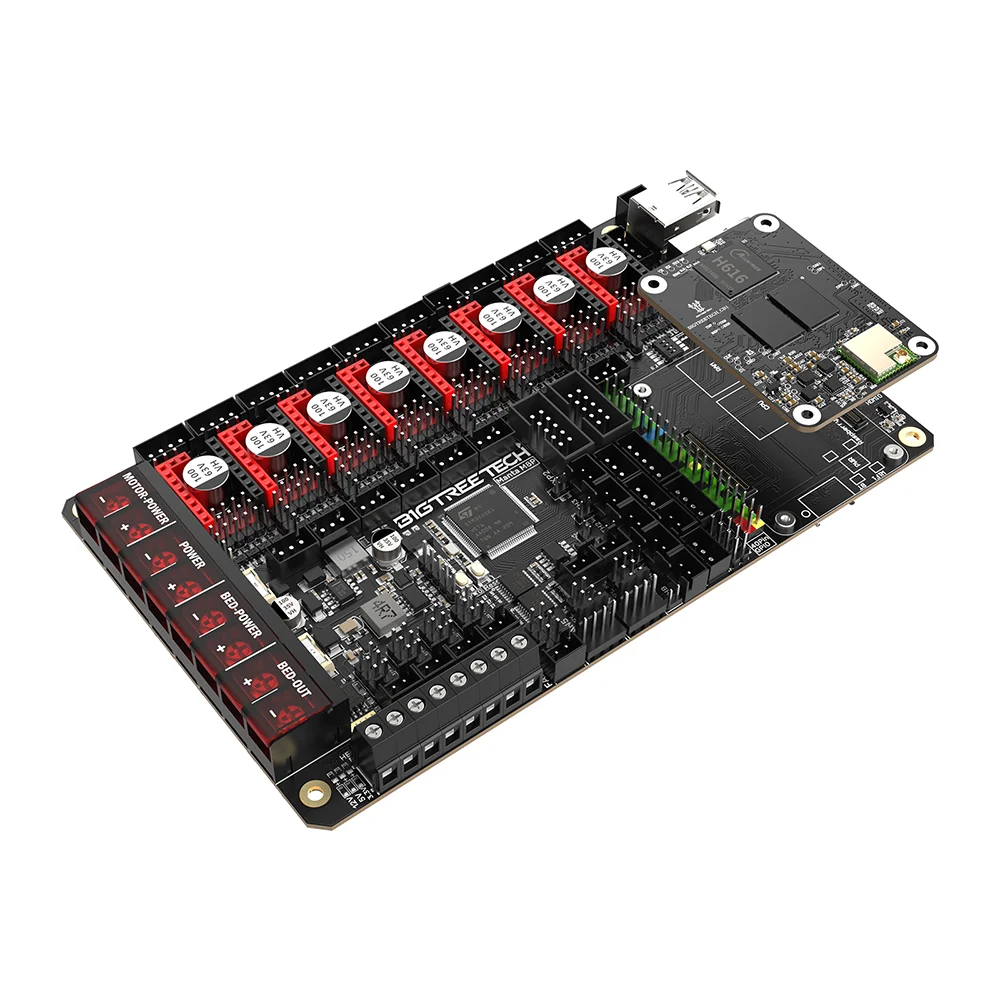

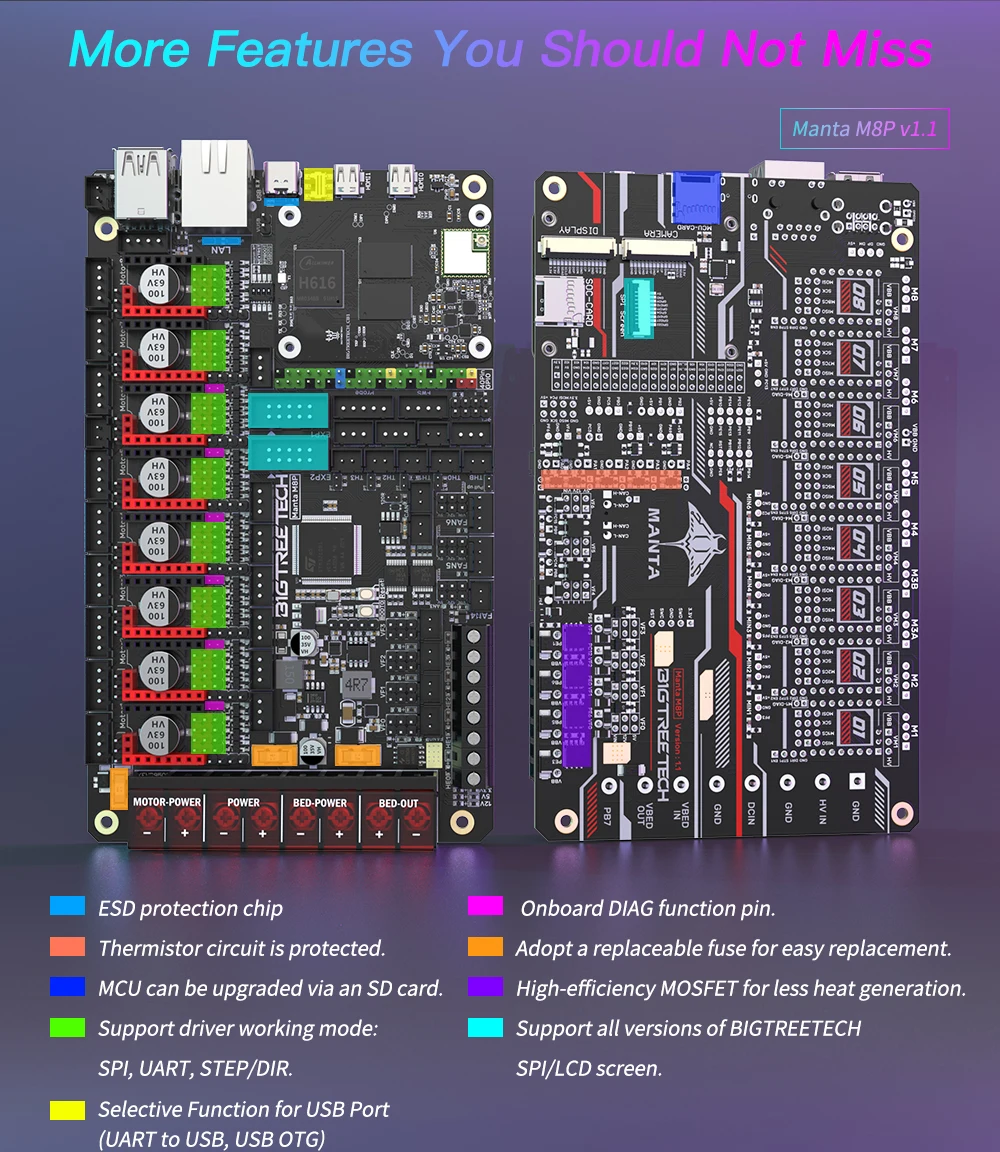

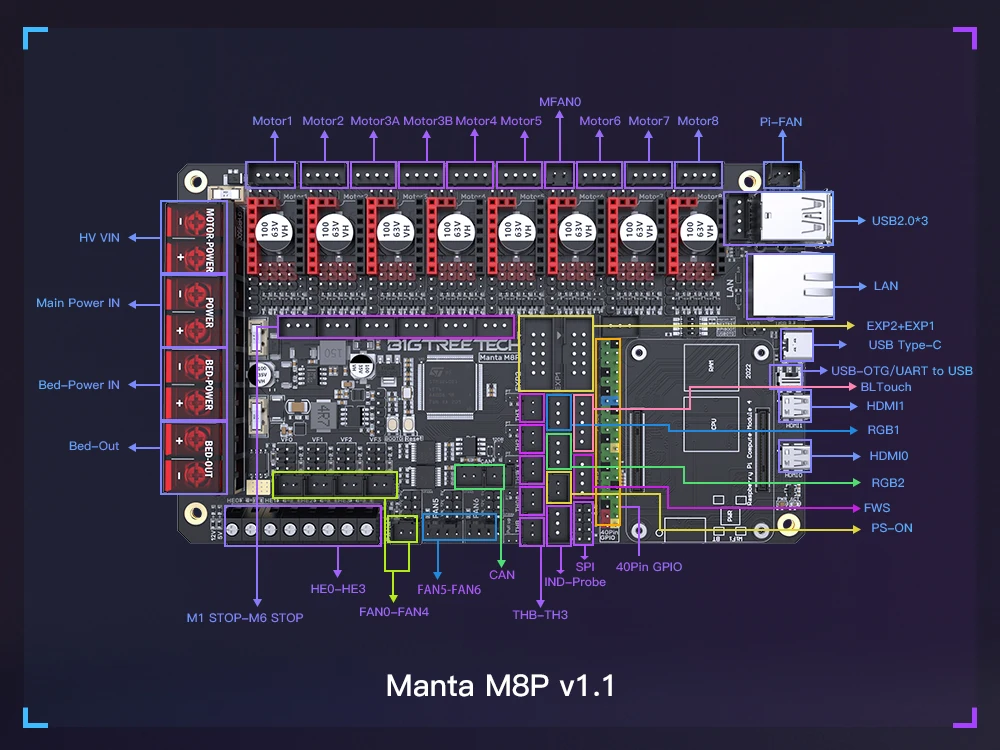

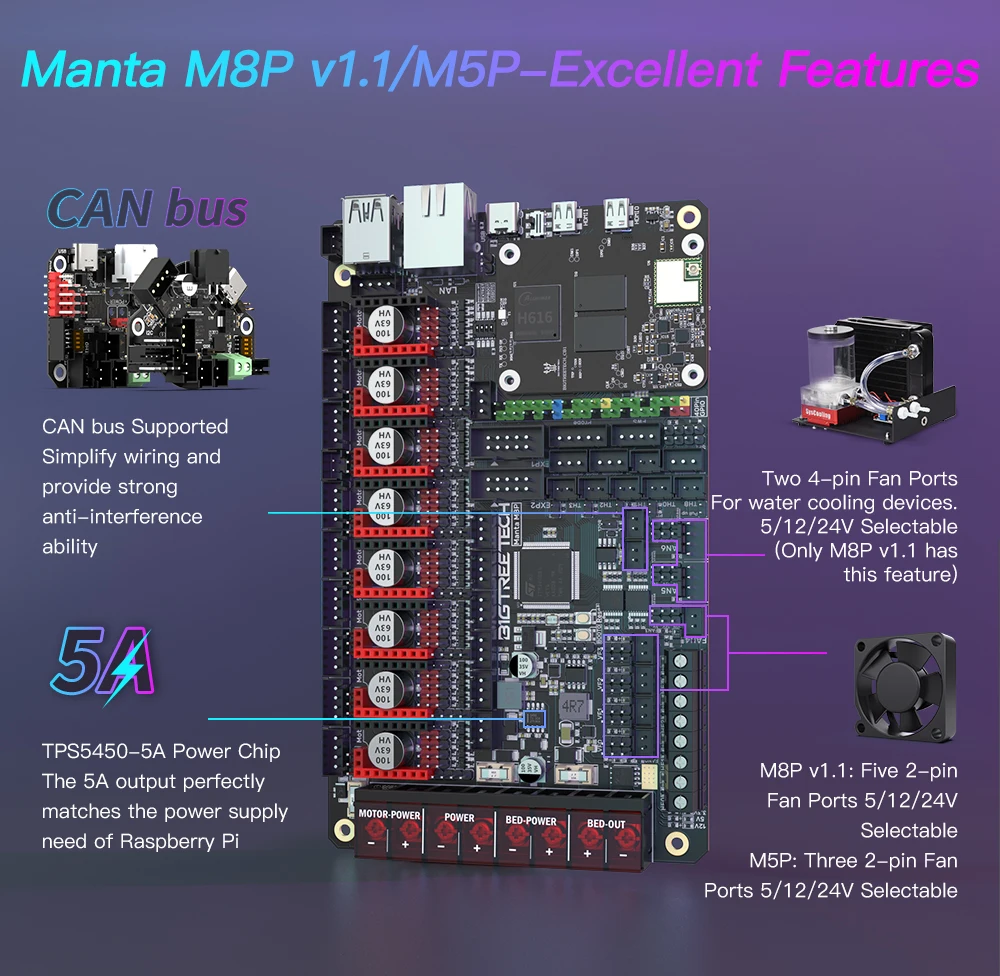

M8P:BIGTREETECH MANTA M8P é uma placa-mãe de impressora de 32 bits desenvolvida pela equipe de impressão 3D da Shenzhen Big Tree Technology Co., Ltd. para o firmware Klipper. Você pode simplesmente conectar a placa principal para executar o firmware Klipper, o que simplifica muito a conexão entre a placa-mãe e o Raspberry Pi e economiza muito espaço. Além disso, o conector BTB é projetado para instalar CM4 ou
Outras soluções para resolver o atual problema caro do CM4.

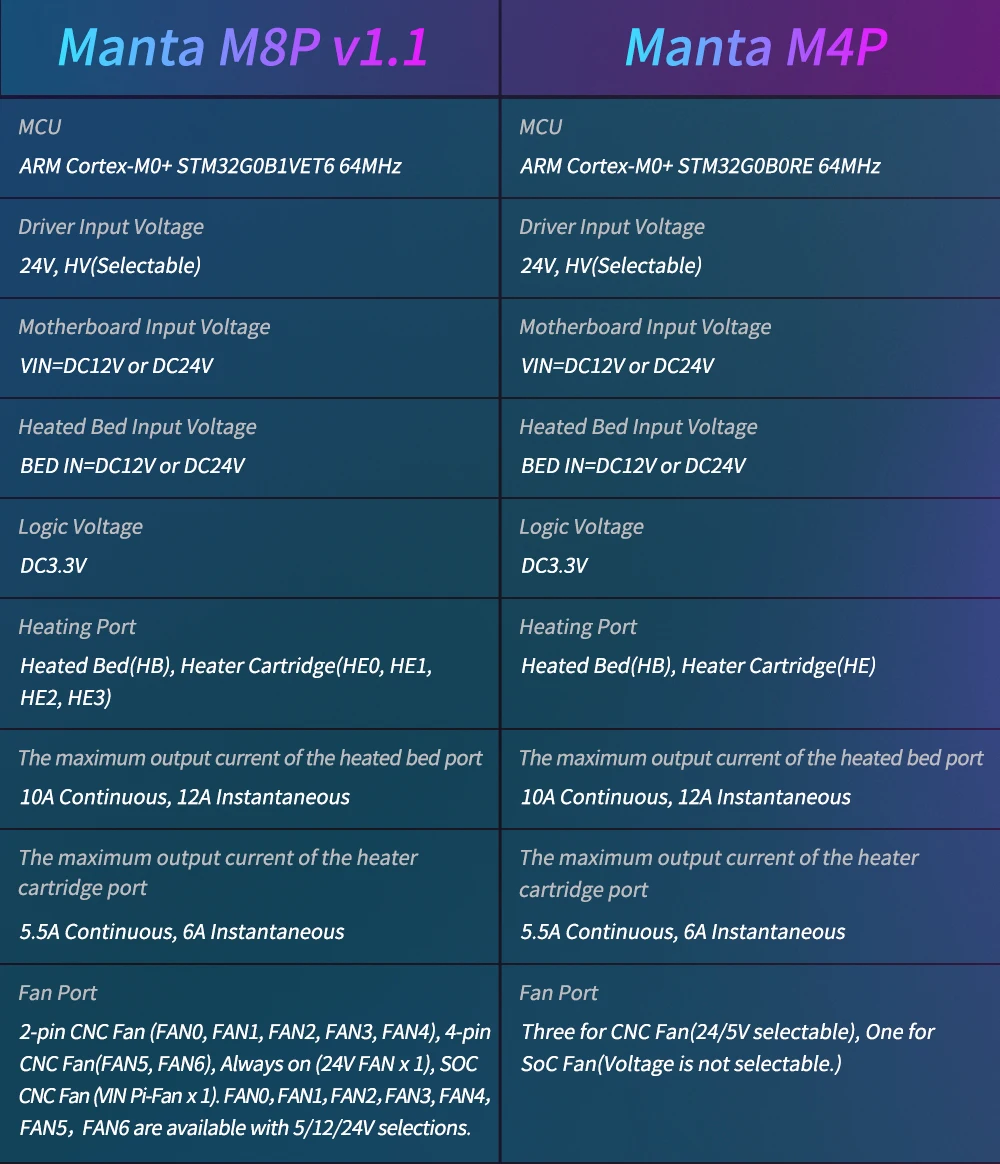

1. M8P V1.1: Adote 32-bit 64MHz ARM Cortex-M0 + série STM32G0B1VET6 como o principal
Chip controle;

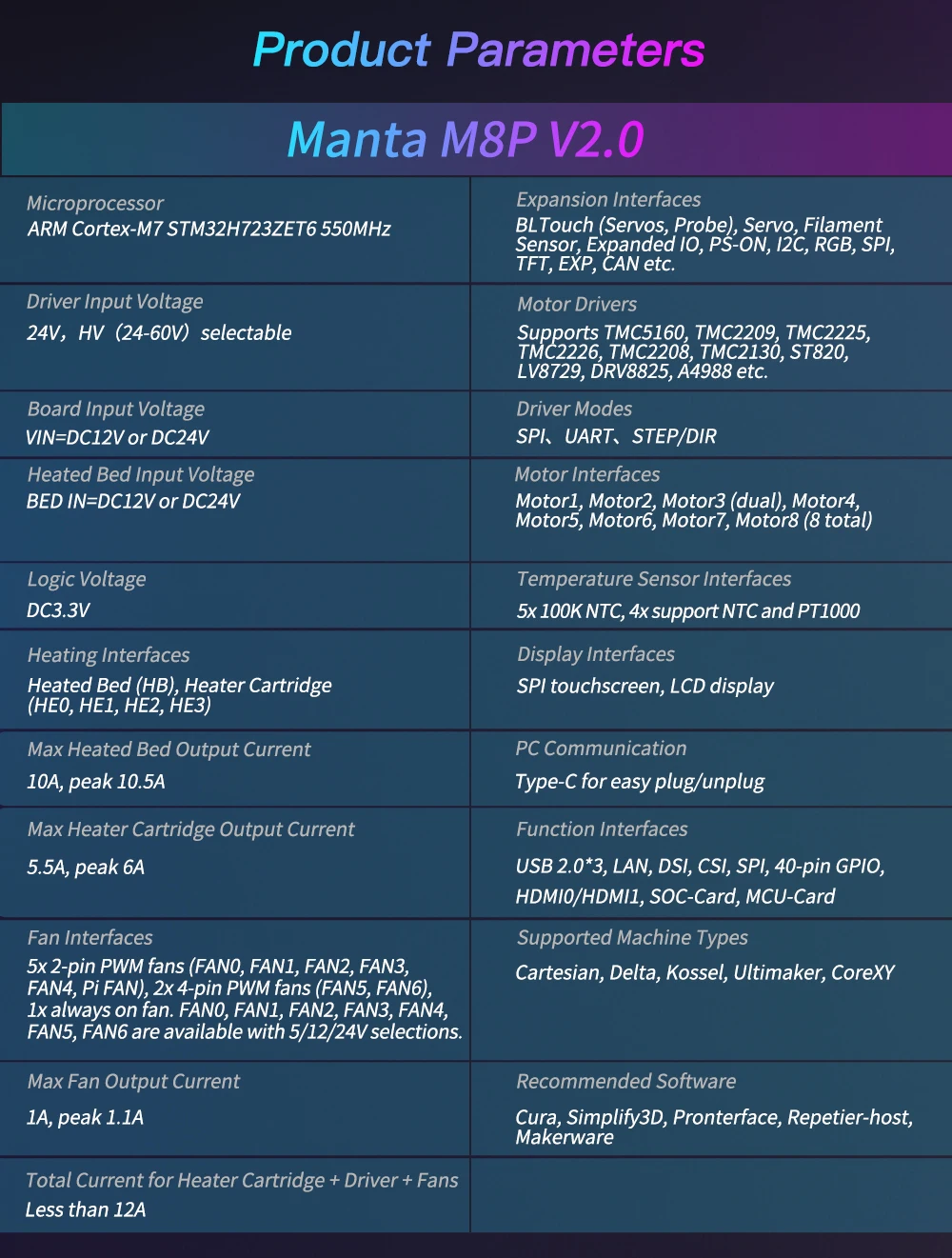

M8P V2.0: Adote a série STM32H723ZET6 do ÁREO de 550MHz de 32 bits como o principal
Chip controle;
2. M8P V1.1/M8P V2.0: O chip de energia, TPS5450-5A, suporta entrada de energia DC12/24V. A corrente de saída do chip é de até 5A, e o valor máximo pode chegar a 6A, o que
Suporta perfeitamente a fonte de alimentação de Raspberry Pi;
3. M8P V1.1/M8P V2.0: Há um botão BOOT reservado na placa-mãe, os usuários podem atualizar o bootloader através do DFU;
4. M8P V1.1/M8P V2.0: A peça do termistor inclui um circuito de proteção que protege o chip de controle principal da possibilidade de queima causada por vazamento do cartucho de cama ou aquecedor aquecido;
5. M8P V1.1/M8P V2.0: as tensões 24V, 12V, e 5V estão disponíveis para ventiladores do CNC, eliminando a necessidade para um módulo externo do transformador, reduzindo desse modo a possibilidade de dano
Para a placa-mãe devido a operação inadequada;
6. M8P V1.1/M8P V2.0: O termistor pode selecionar o valor do resistor de pull-up através do jumper, desta forma, suporta PT1000 sem um módulo externo, o que é conveniente para os clientes DIY;
7. M8P V1.1/M8P V2.0: O firmware MCU pode ser atualizado através de um cartão SD ou através do comando make flash da Klipper usando DFU;
8. M8P V1.1: A placa-mãe e a placa principal usam a conexão BTB para permitir o uso de outras soluções além do CM4;
M8P V2.0: A placa-mãe e a placa principal usam o método de conexão BTB, e soluções de placa central como CM4 e CB1 podem ser usadas;
9. M8P V1.1/M8P V2.0: Modos de trabalho a bordo do TMC-driver SPI e UART, pinos de função DIAG a bordo, podem ser usados simplesmente conectando e desconectando a tampa do jumper;
10. M8P V1.1: Detecção do runout do filamento do apoio, desligamento automático, BLTouch, luzes do RGB…
M8P V2.0: Interface reservada: detecção do runout do filamento, desligamento automático, BLTouch, RGB, I2C, interface servo, detecção de falha de energia 5V, etc.
Onze. M8P V1.1/M8P V2.0: Alta eficiência MOSFET para menos geração de calor;
Doze. M8P V1.1/M8P V2.0: Adote o fusível substituível para a substituição fácil;
Treze. M8P V1.1/M8P V2.0: A interface de ventilador de quatro fios de três vias é reservada e pode ser usada para conectar o dispositivo de resfriamento a água;
Catorze. M8P V1.1: A interface do interruptor de proximidade é reservada, suporta os tipos NPN e PNP,
(24V, 12V, 5V) seleção de tensão está disponível, seleção de tensão comum com VFAN6;
M8P V2.0: A interface do interruptor de proximidade é reservada, suporta tipos NPN e PNP,(24V, 12V, 5V) seleção de tensão está disponível;

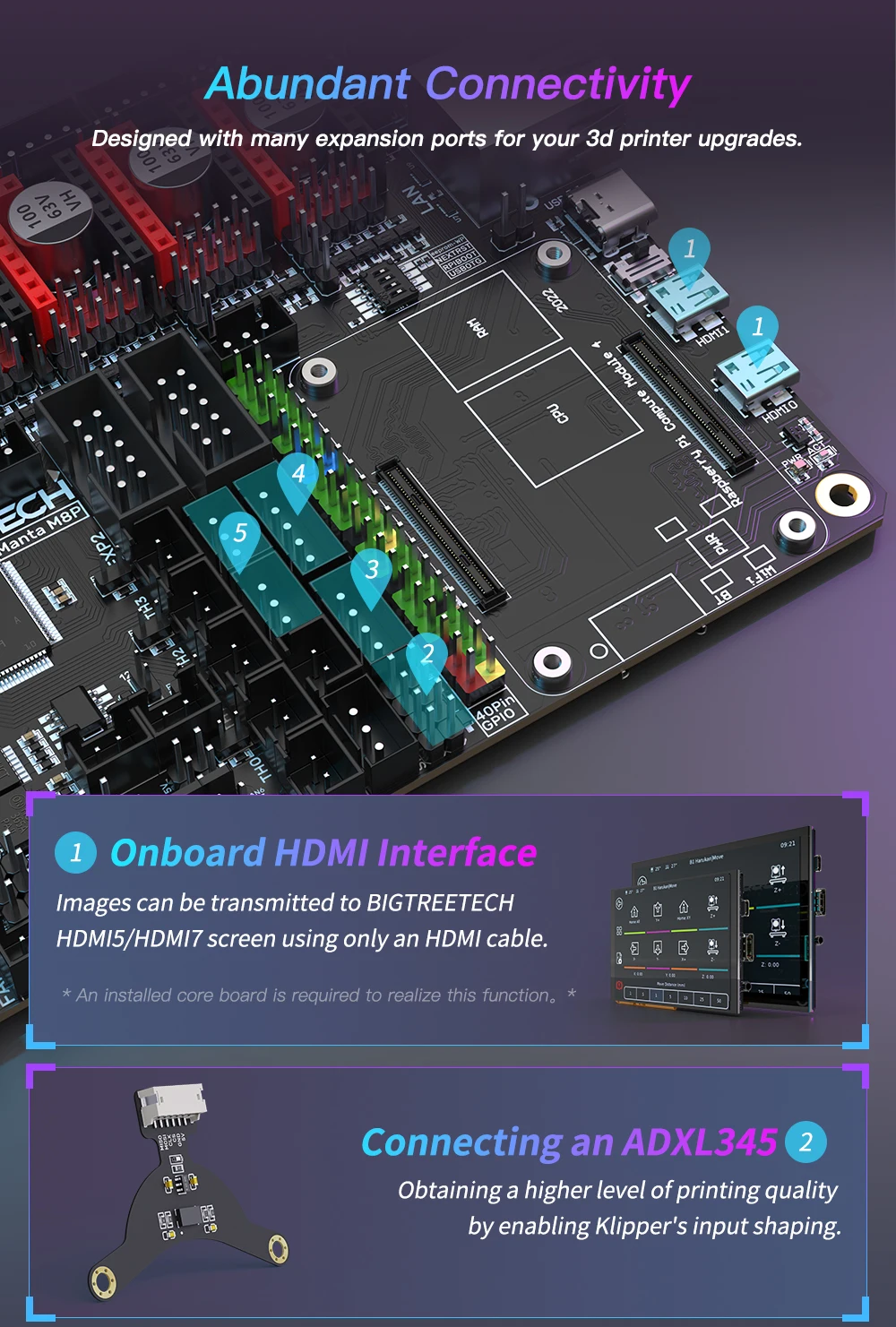

Quinze. M8P V1.1/M8P V2.0: Fornecer a interface de expansão SPI para permitir que os usuários do firmware Klipper conectem um sensor de aceleração externo para compensação de aceleração.

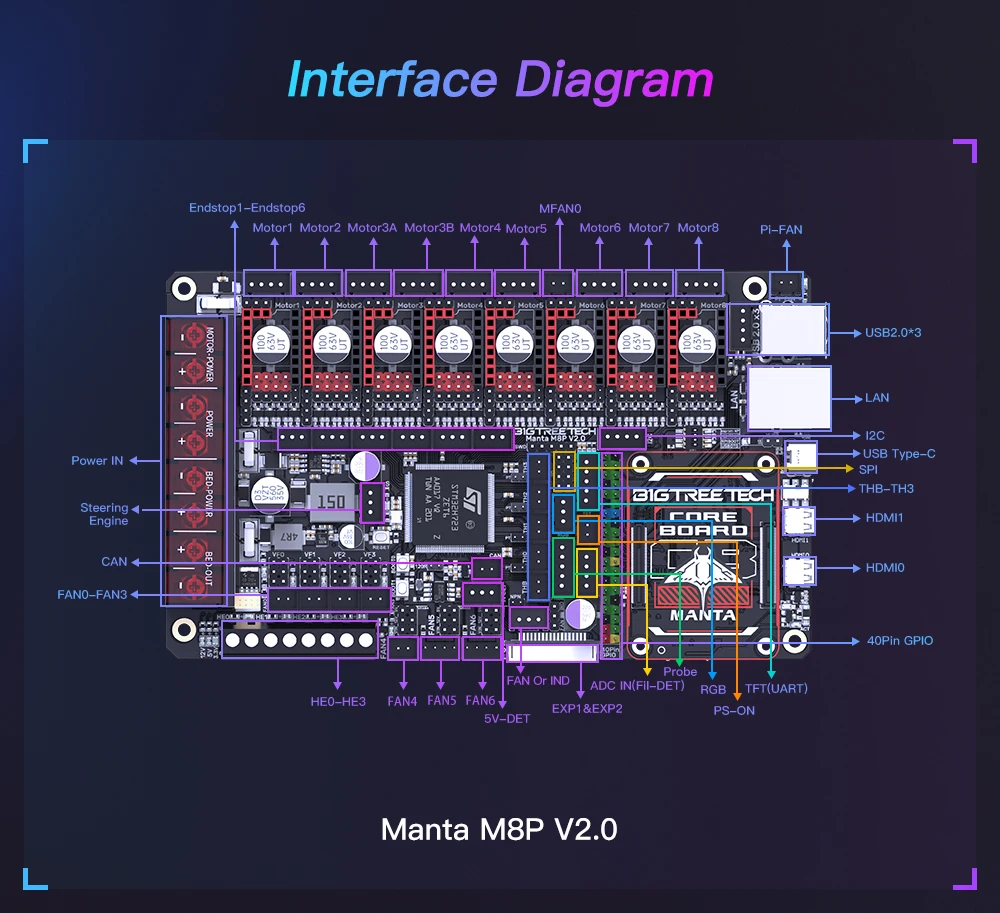

Nível até M8P V2.0: Mais proteção e possibilidades
Todos os novos ID
Adicionado I2C, Servo 5V, IO expandido e interface TFT
Usando 12V Power SolutionAumente a capacidade e melhore a resistência
Circuito Fonte Alimentação 5V Otimizado

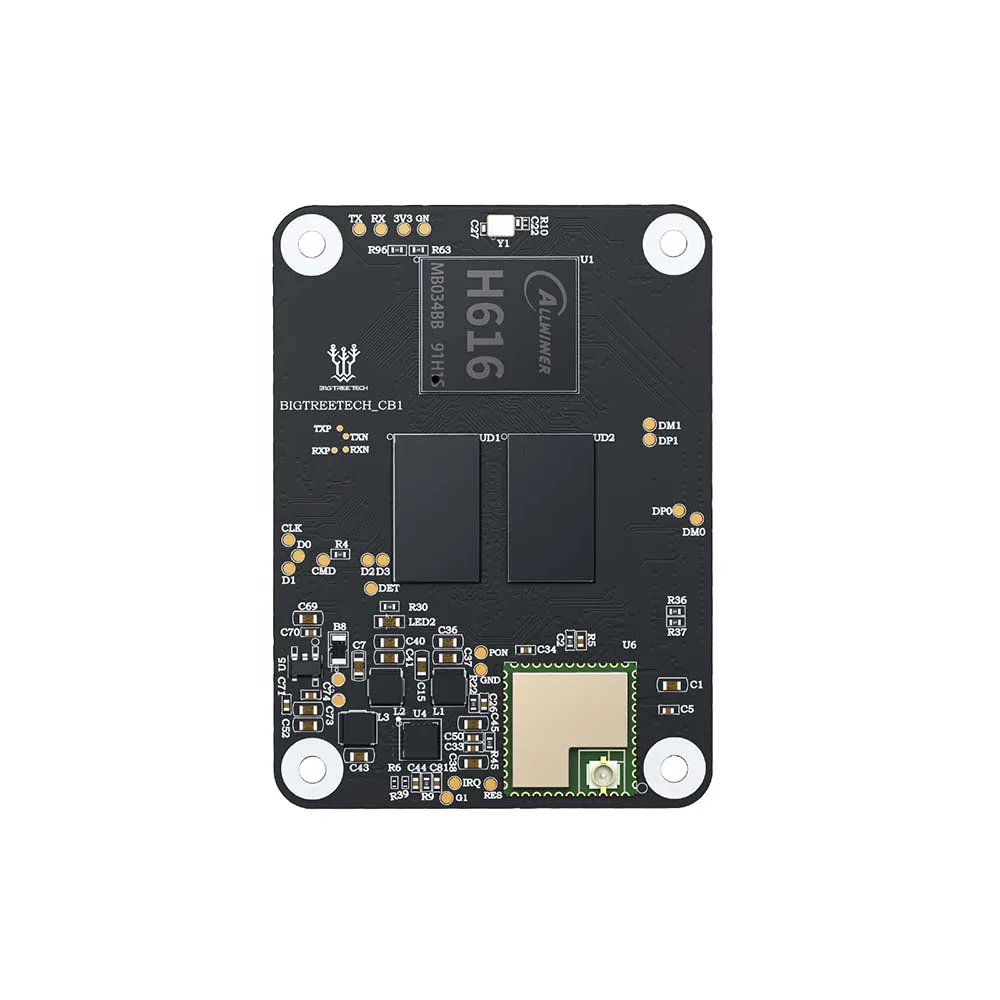

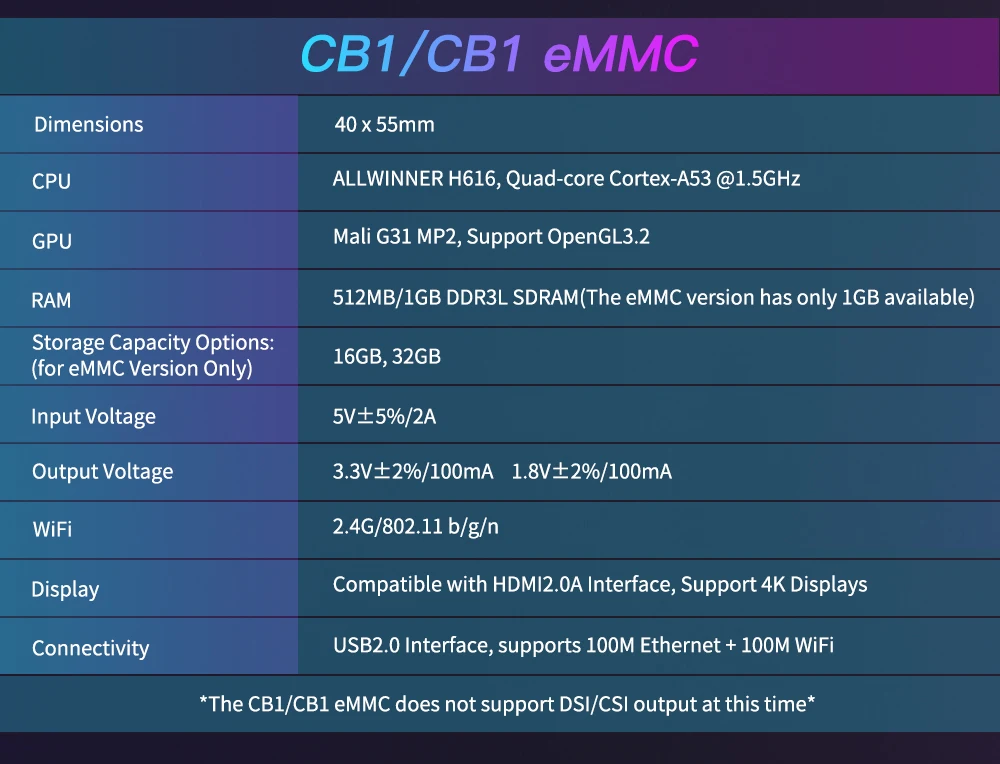

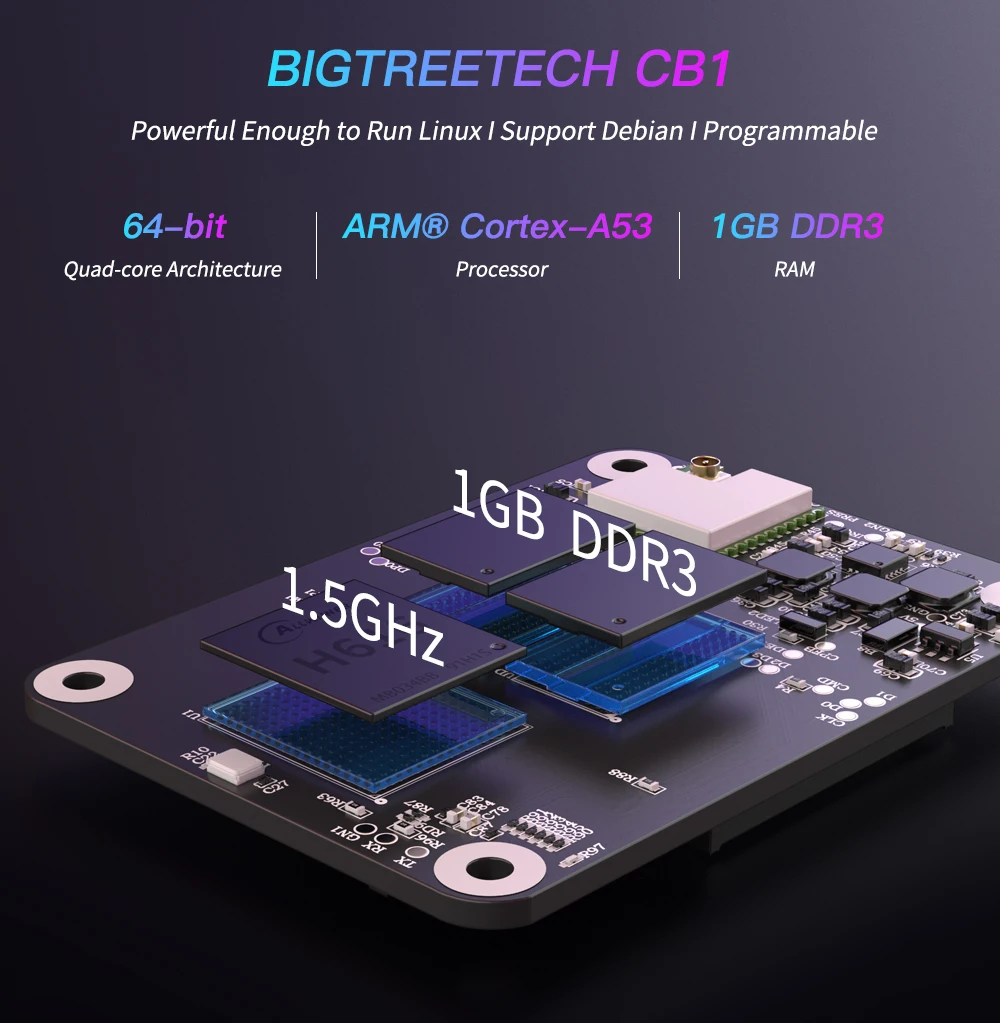

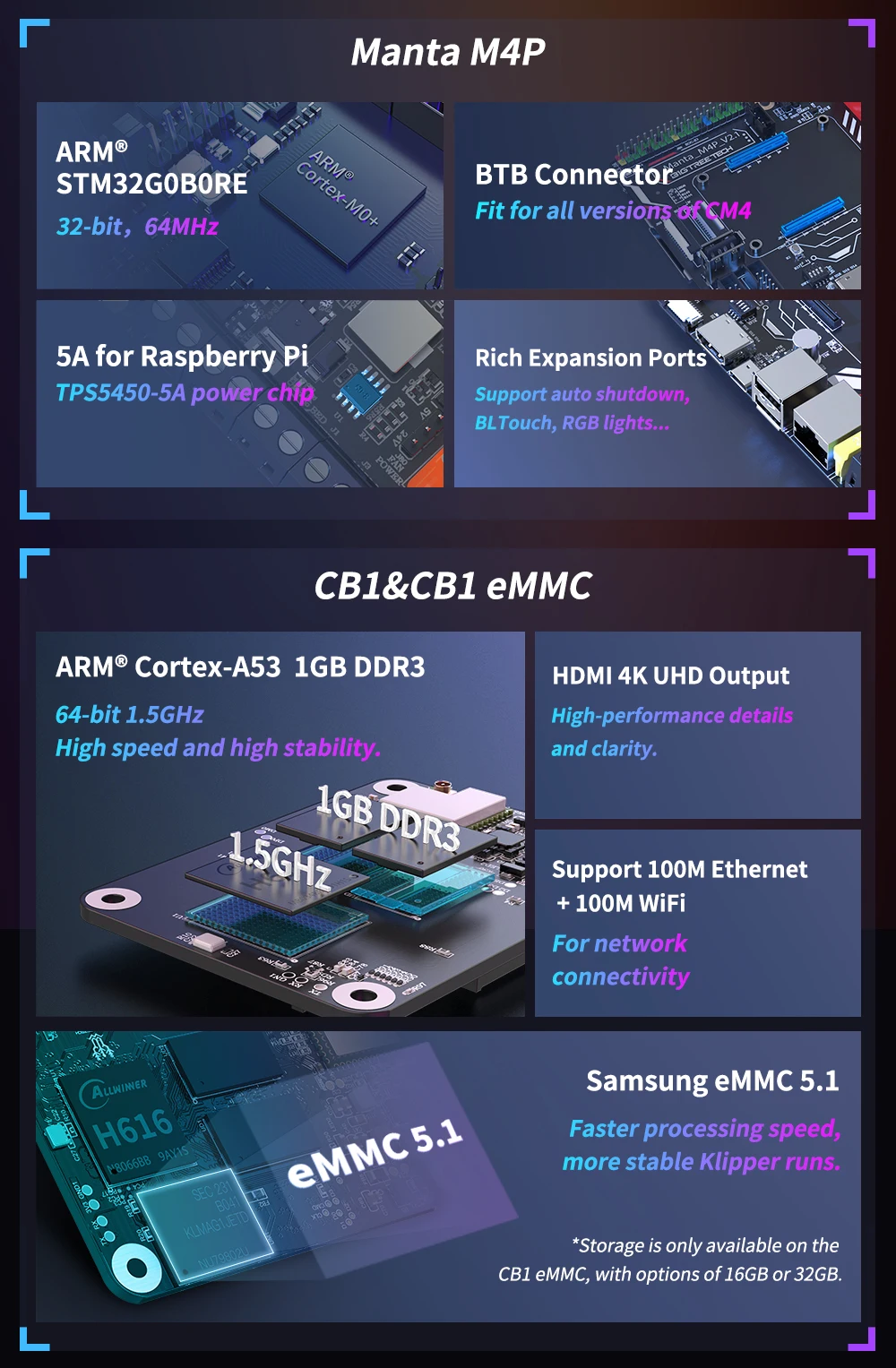

CB1:CB1 é uma placa de computação semelhante ao Raspberry Pi CM4.

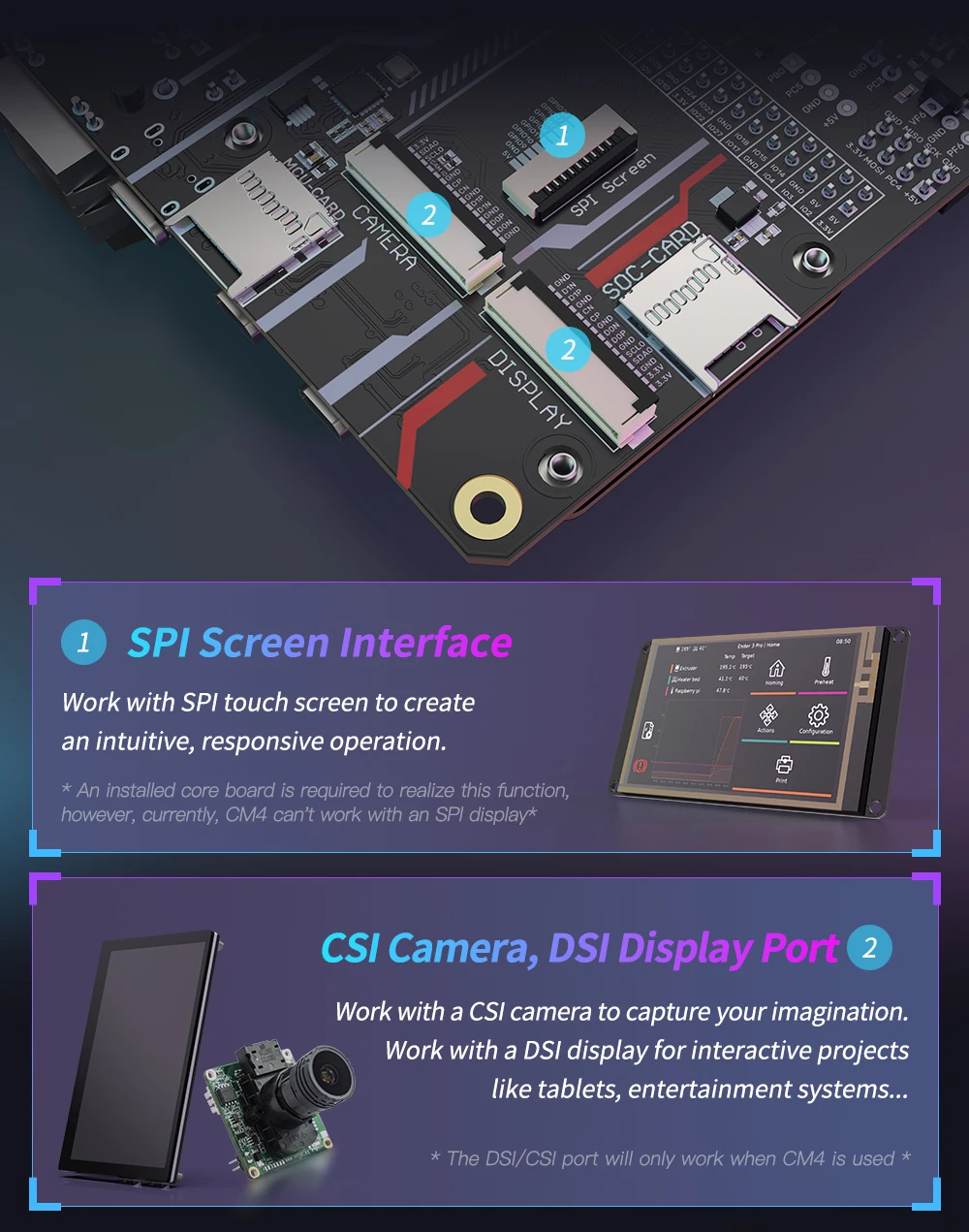

O CB1 não pôde ser conectado à tela PI TFT. A porta DSI/CSI só funcionará ao usar o CM4.
O PI4B deve ser usado com placa central CB1 ou CM4 para executar o Klipper
A versão do MANTA M8P atualmente à venda sem Max31865 não pode usar diretamente a função PT100. Se os usuários precisam usar esta função, eles podem DIY vara Max31865. Reservamos a posição do patch. Ao mesmo tempo, você também pode aguardar o lançamento subsequente da versão com o 31865.

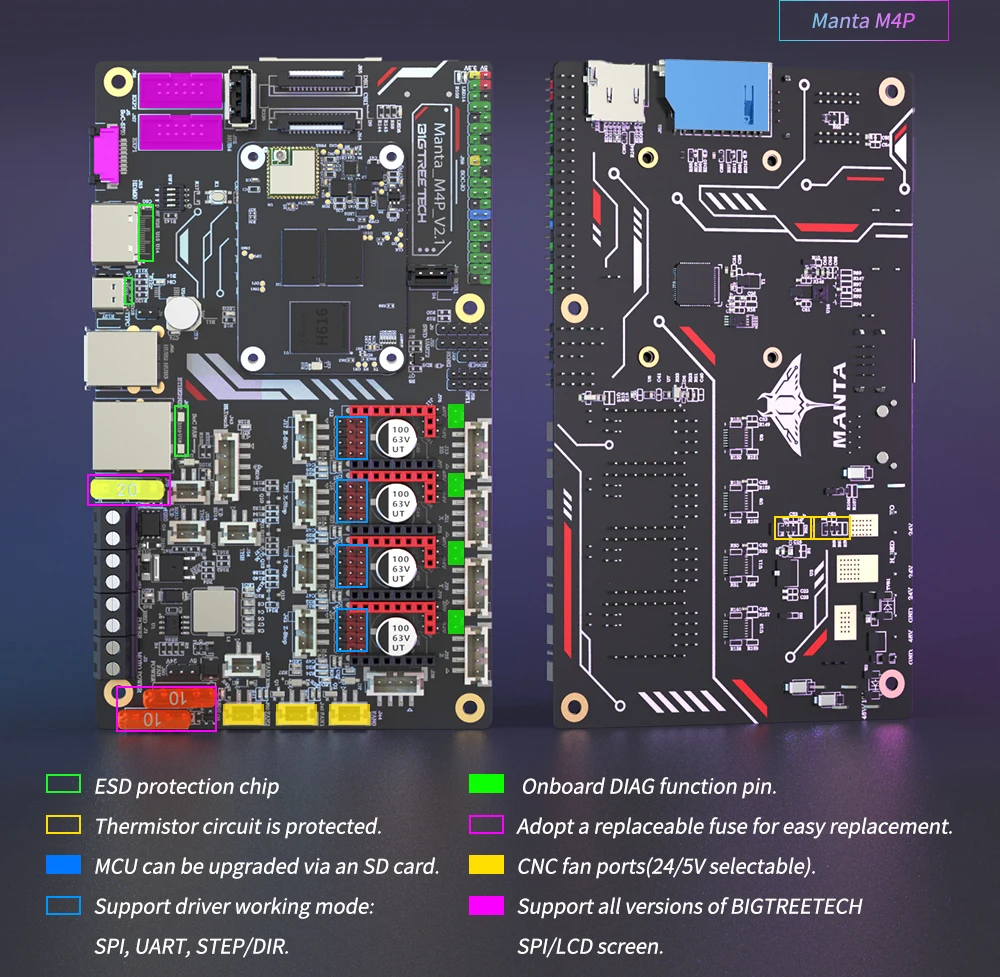

M4P:
