Bigtreetech-placa-mãe para Impressora 3d 32 Bit Raspberry pi Onboard Can Bus Pi4b Cb1 Tft35 e3 V3.0 V-minion V-core Onboard V1.0

1. Bigtreetech-placa-mãe para Impressora 3d 32 Bit Raspberry – Origem : cn Origem

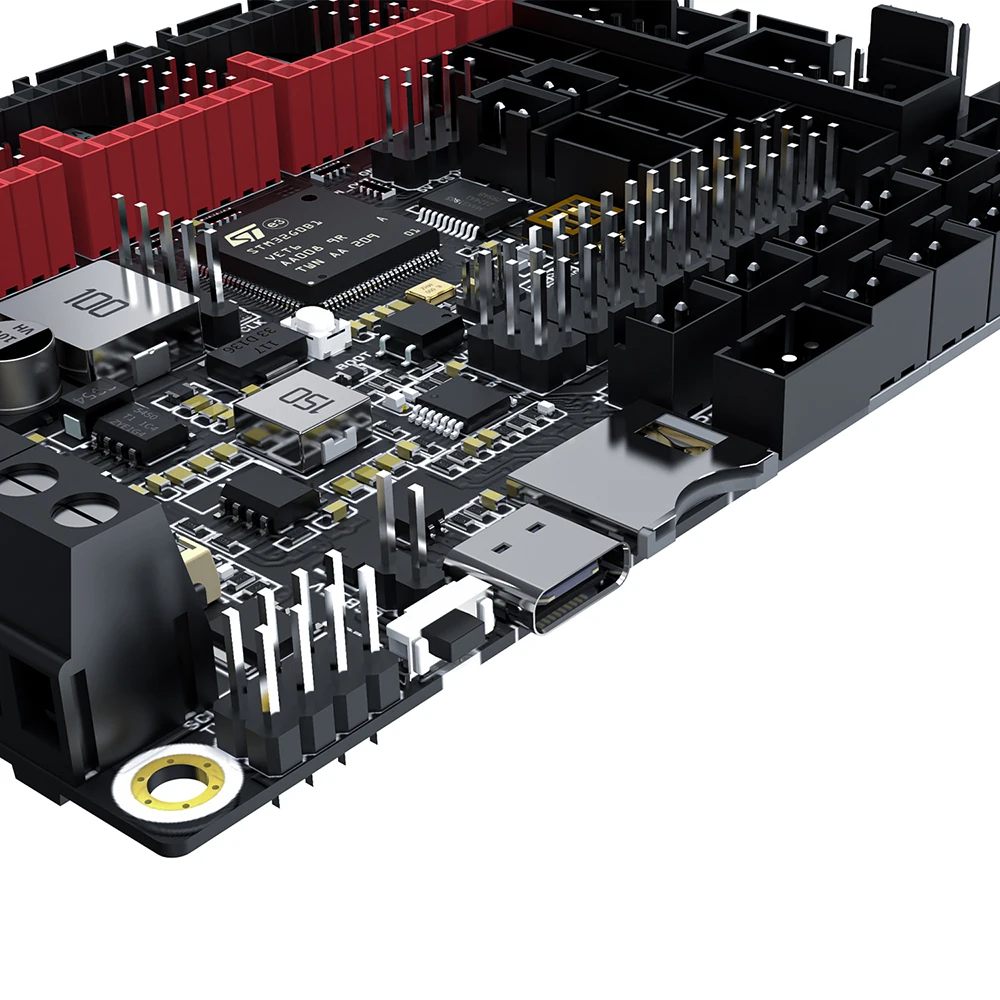

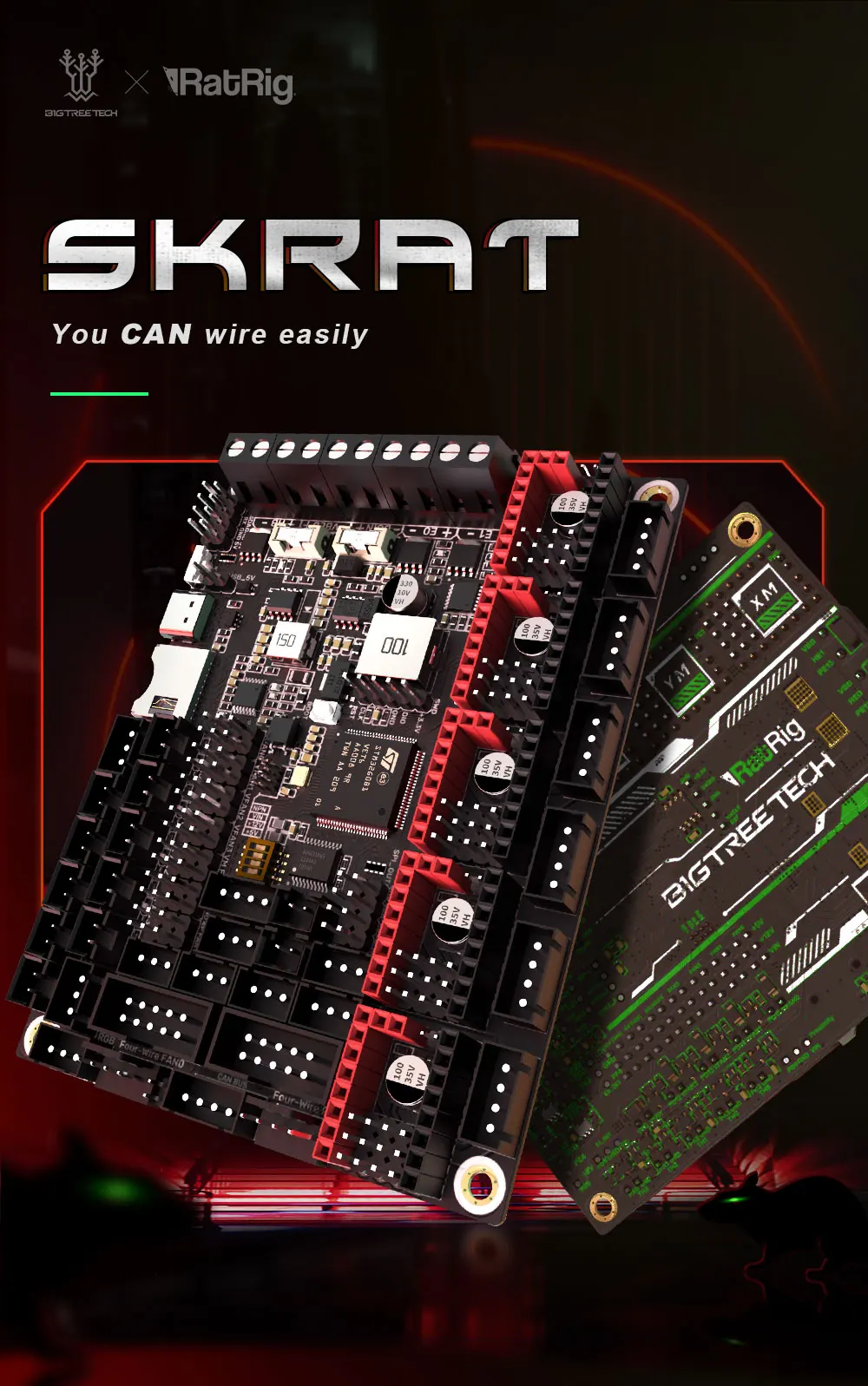

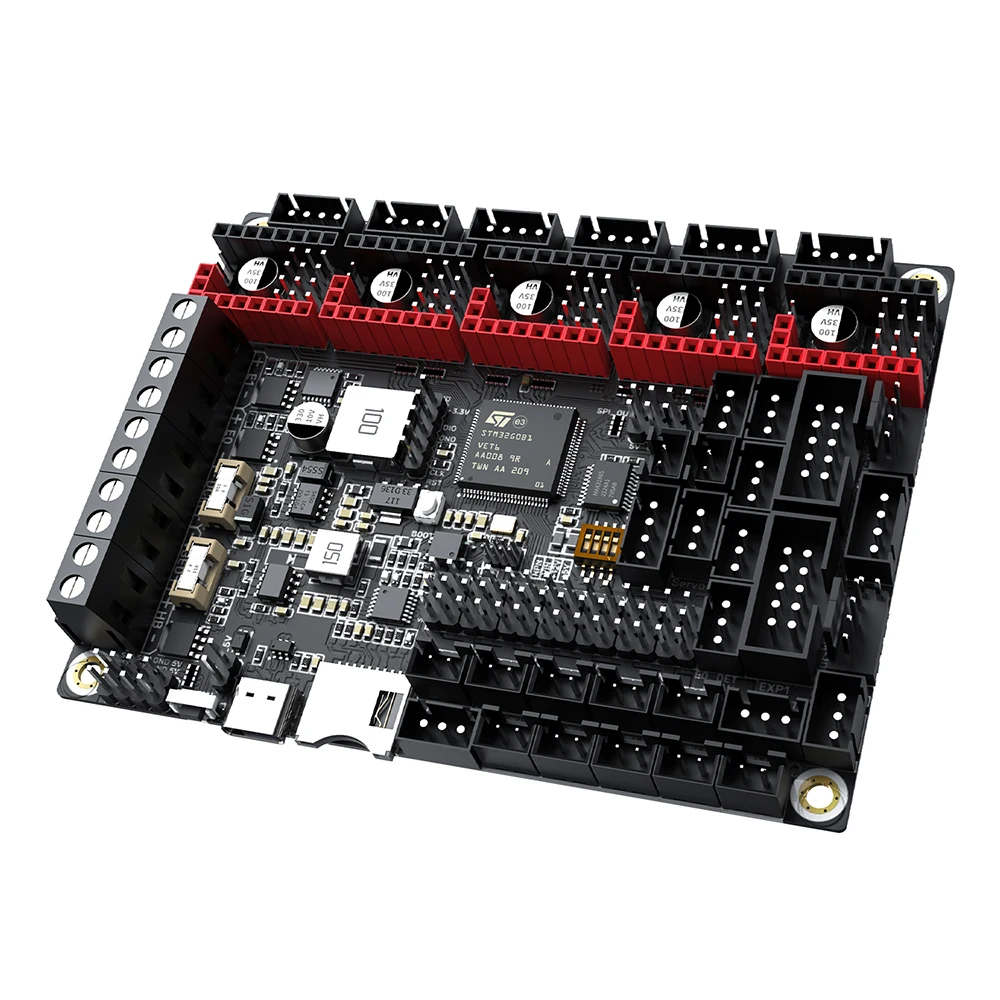

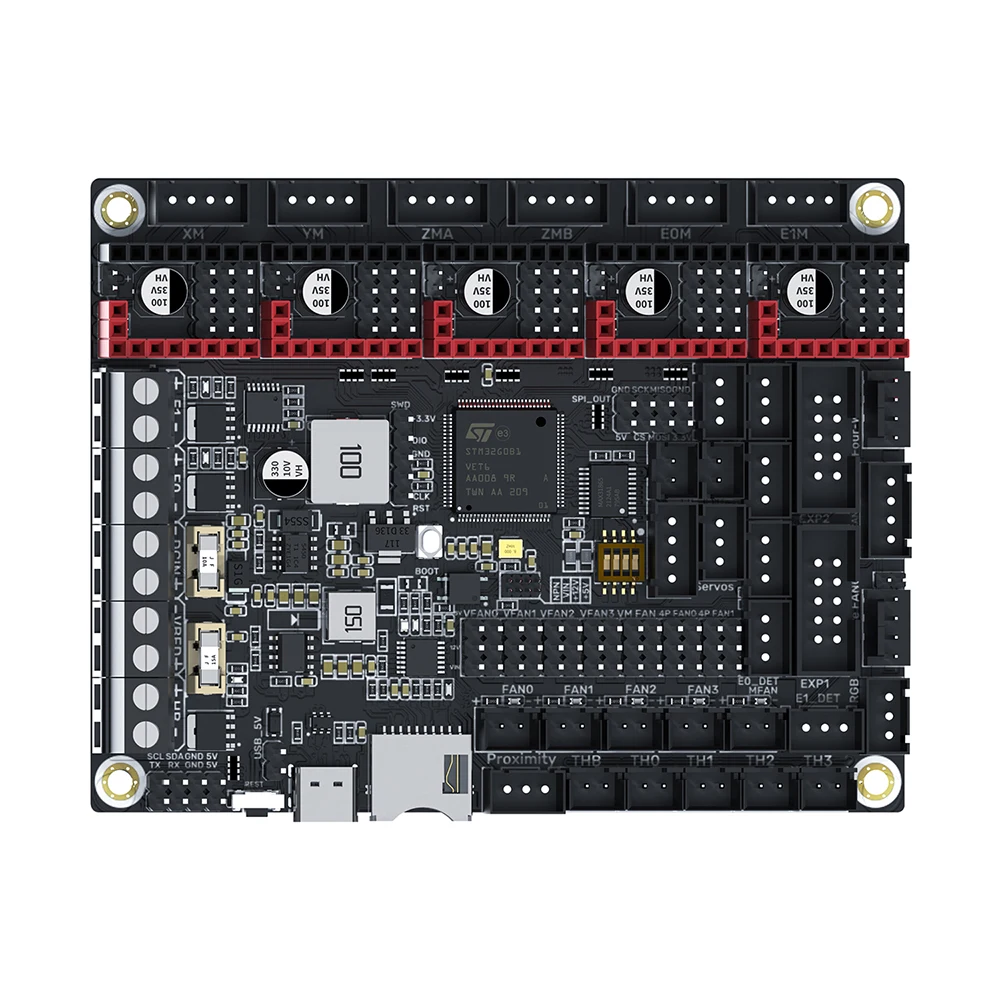

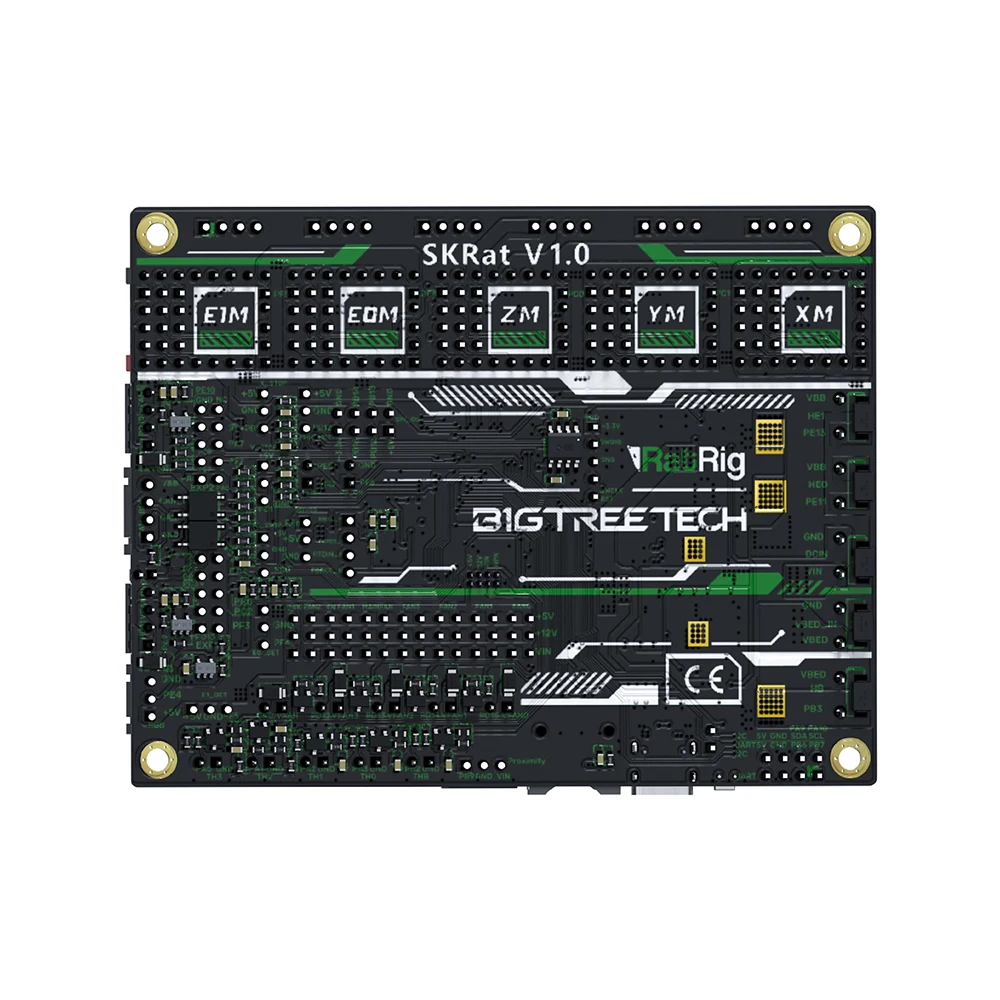

BIGTREETECH SKRat v1.0 é uma placa-mãe impressora 3D lançada em conjunto pela Shenzhen Big Tree Technology Co., Ltd. e Rat Rig.

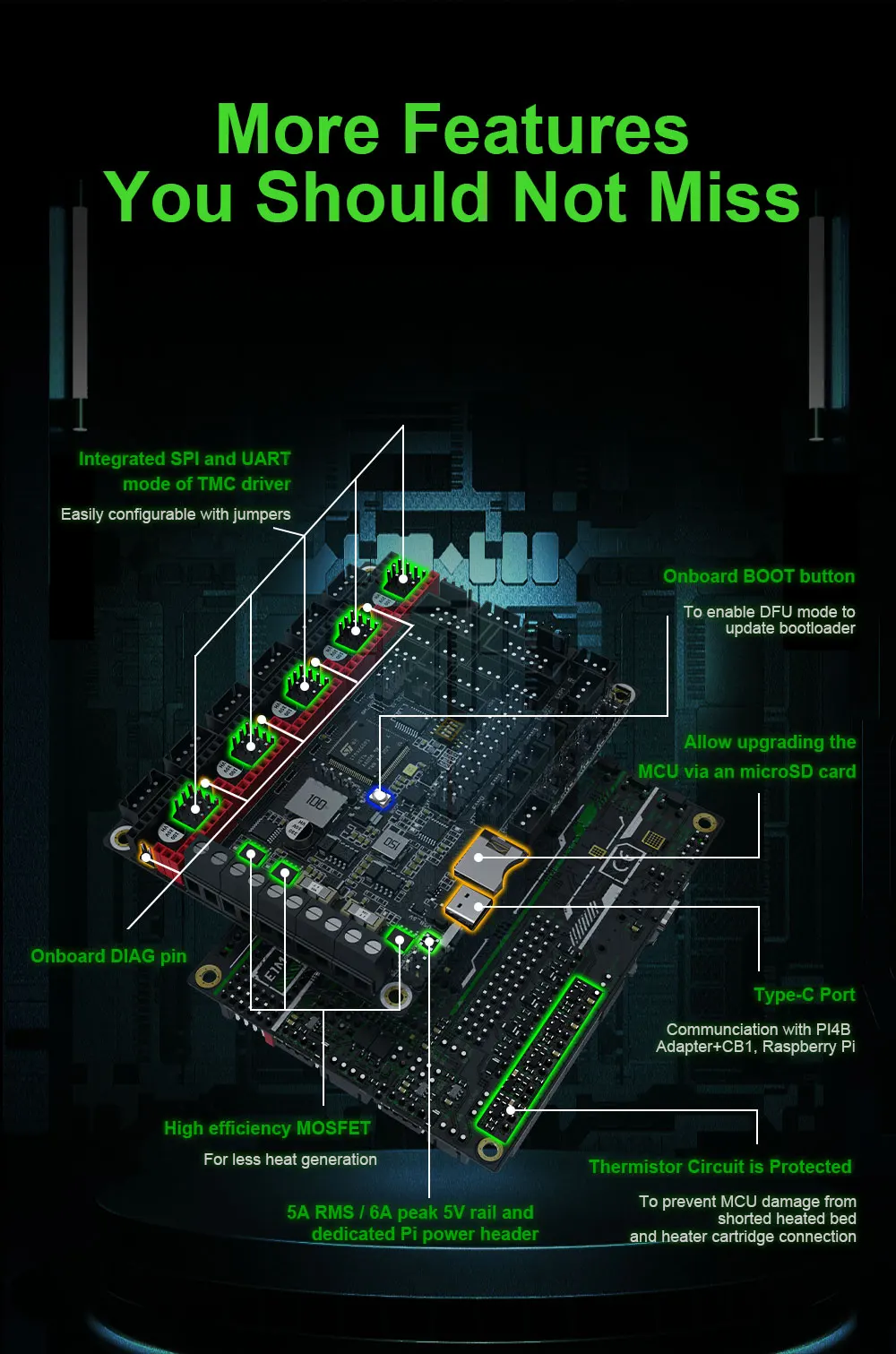

Característica

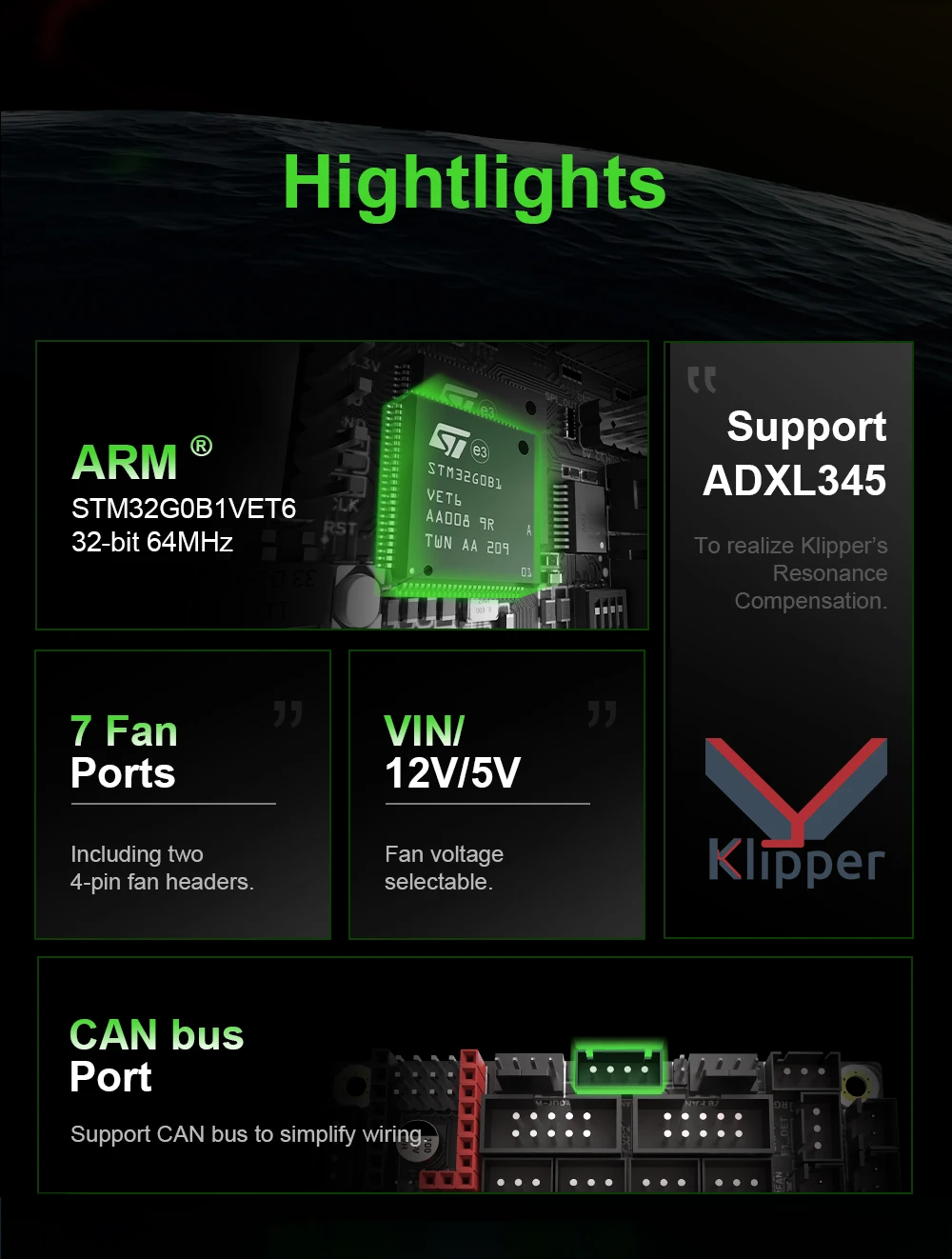

1.32 bits 64 MHz ARM Cortex-M0 + série STM32G0B1VET6 MCU.

2. Botão BOOT a bordo para ativar o modo DFU para atualizar o bootloader.

3. O circuito do termistor é protegido para impedir dano de MCU da conexão aquecida shorted do cartucho da cama e do calefator.

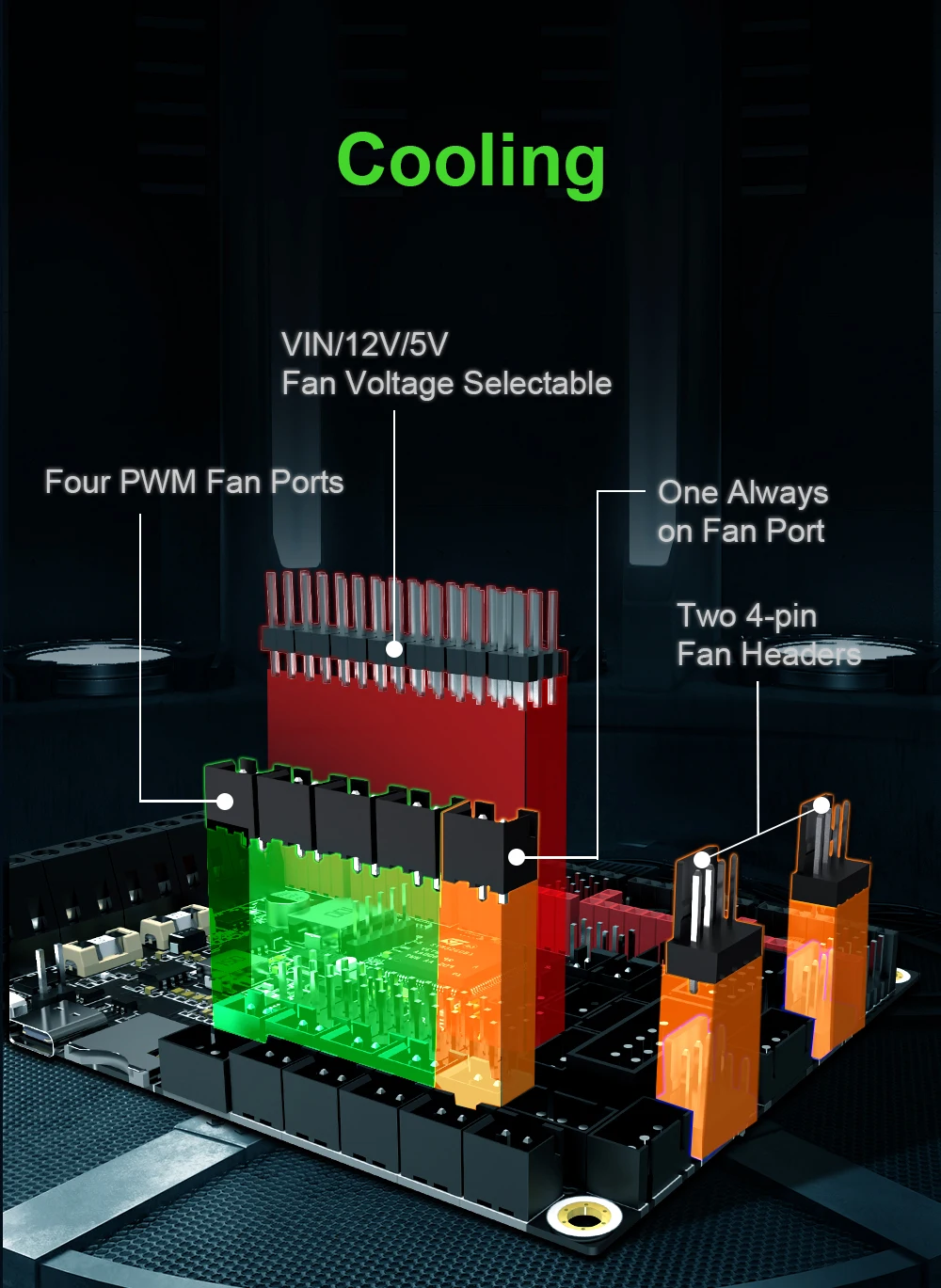

4. Quatro portas de ventilador de 2 pinos, uma porta de ventilador sempre ligada e duas portas de ventilador de 4 pinos.

5. Todos os fãs podem realizar VIN, 12V, seleção de tensão 5V via jumpers, e diferentes tensões podem ser definidas separadamente para diferentes portas.

6. SPI integrado e modo UART do driver TMC e pino DIAG, facilmente configurável com jumpers.

7. Suporta recuperação de perda de energia, sensor do runout do filamento, desligamento automático, BLTouch, interruptor de proximidade, RGB, etc.

8. Entalhe de cartão microSD carregado sem mola a bordo para promover e configurar firmware através do cartão microSD, que é simples,

Conveniente, e eficiente.

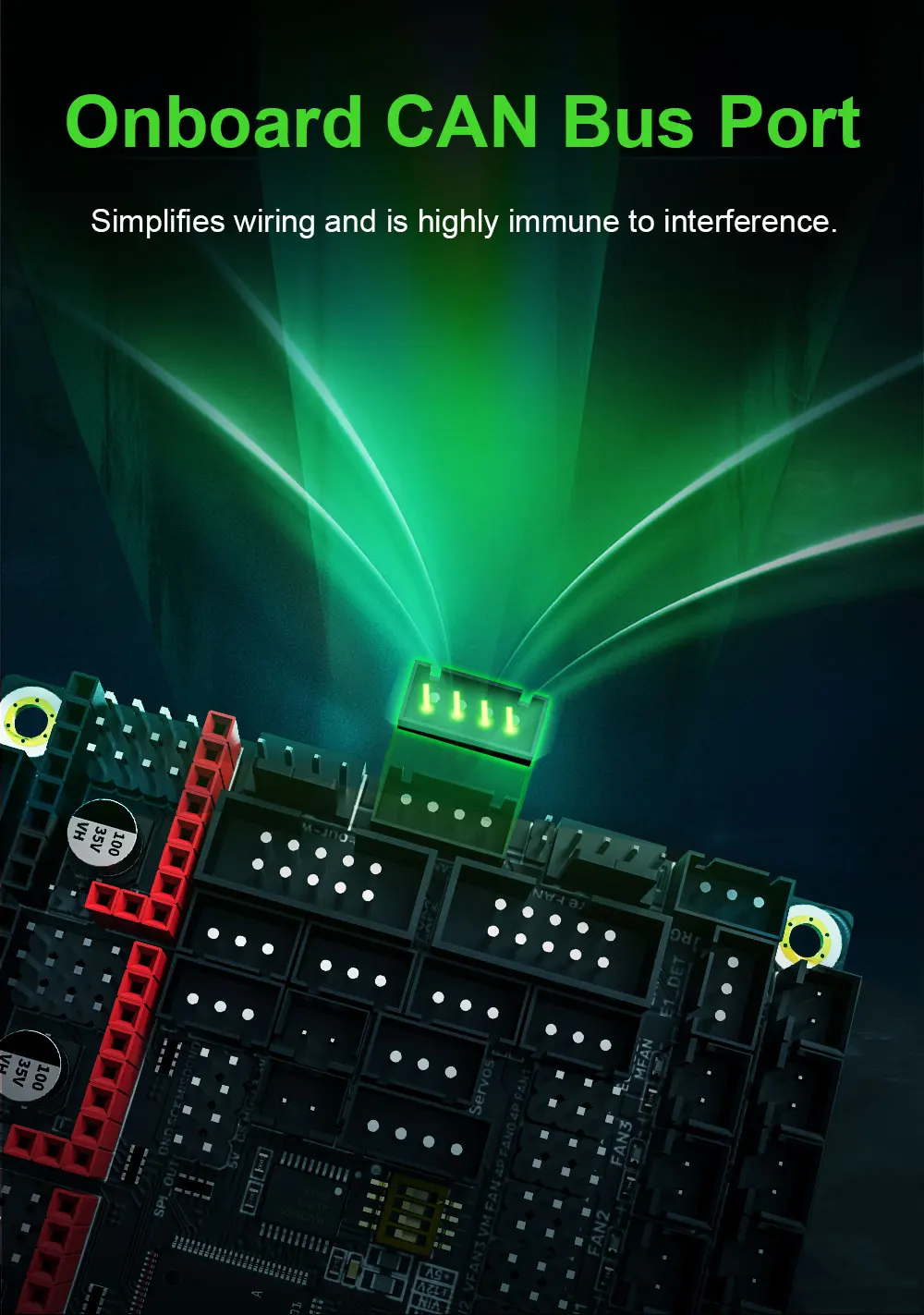

9.Onboard PODE transportar o porto.

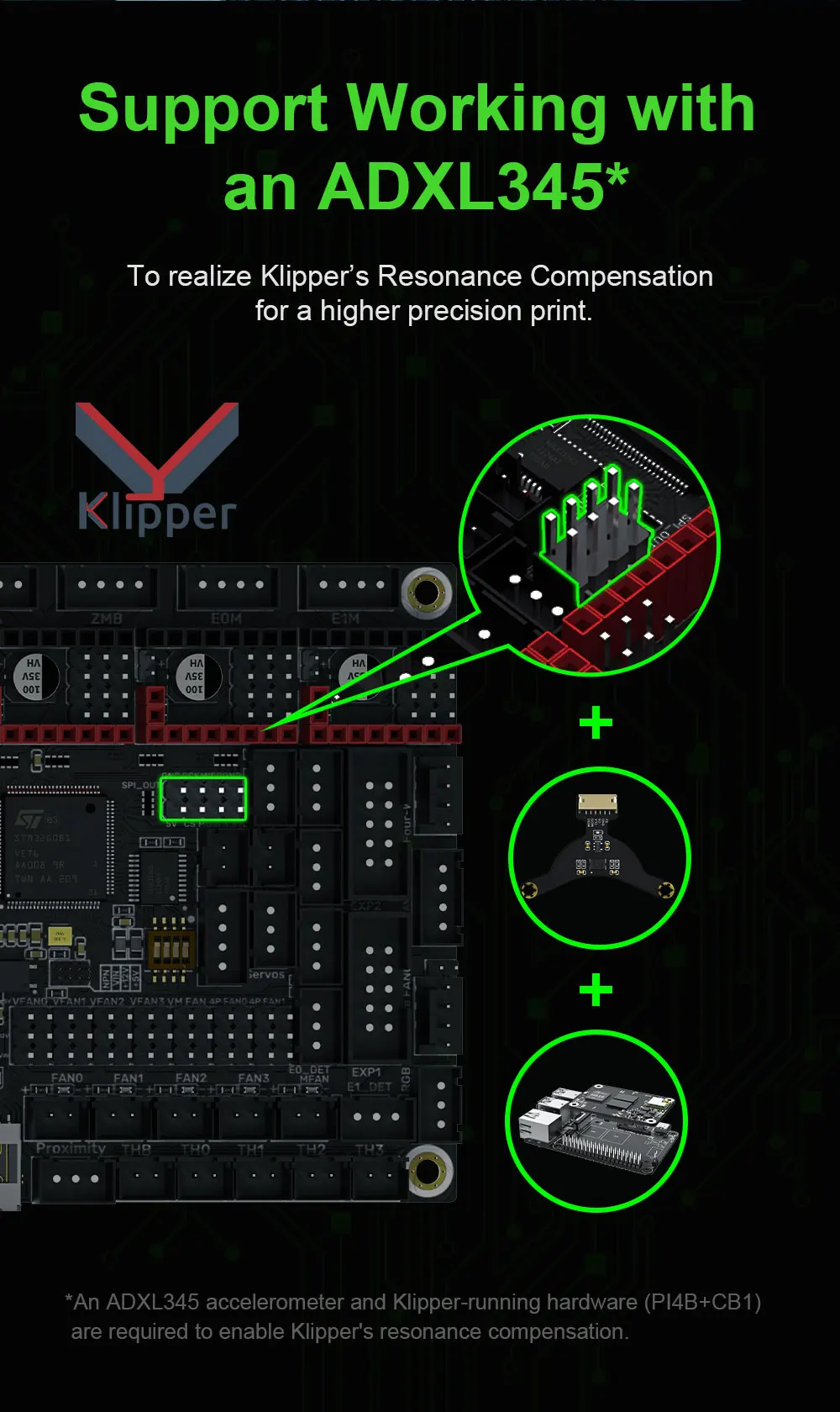

10. A porta de expansão SPI é + 3.3V e + 5V selecionável, o que é conveniente para conectar módulos de expansão, como um acelerômetro ADXL345.

11.Onboard UART e I2C expansão saída portas.

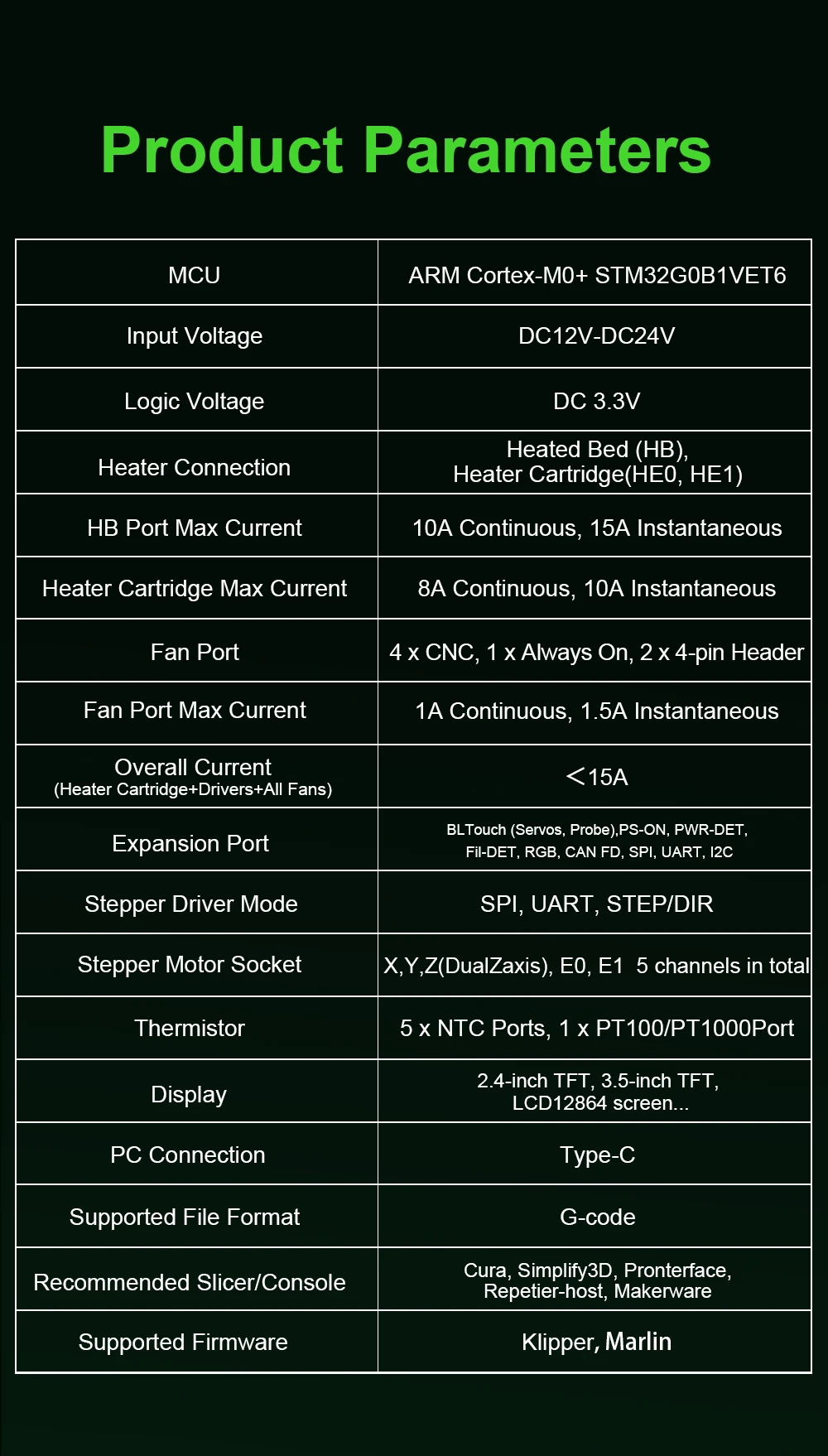

Especificações

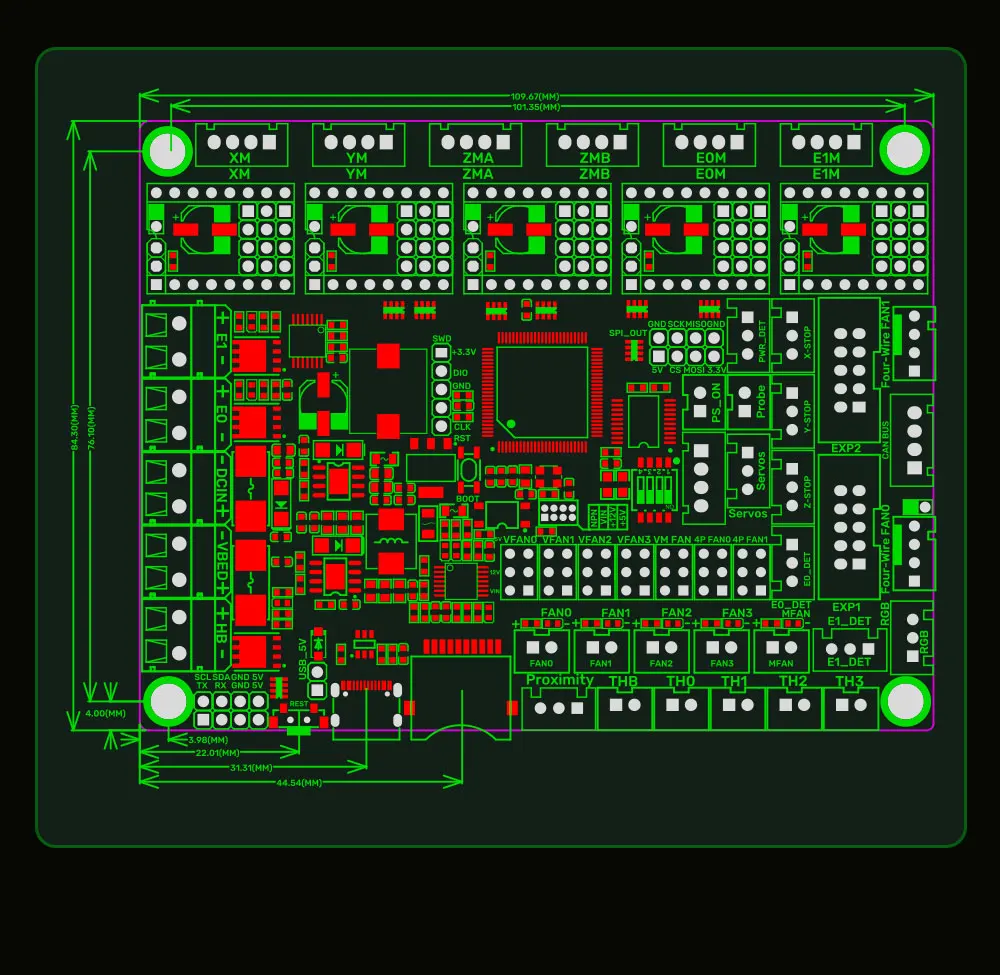

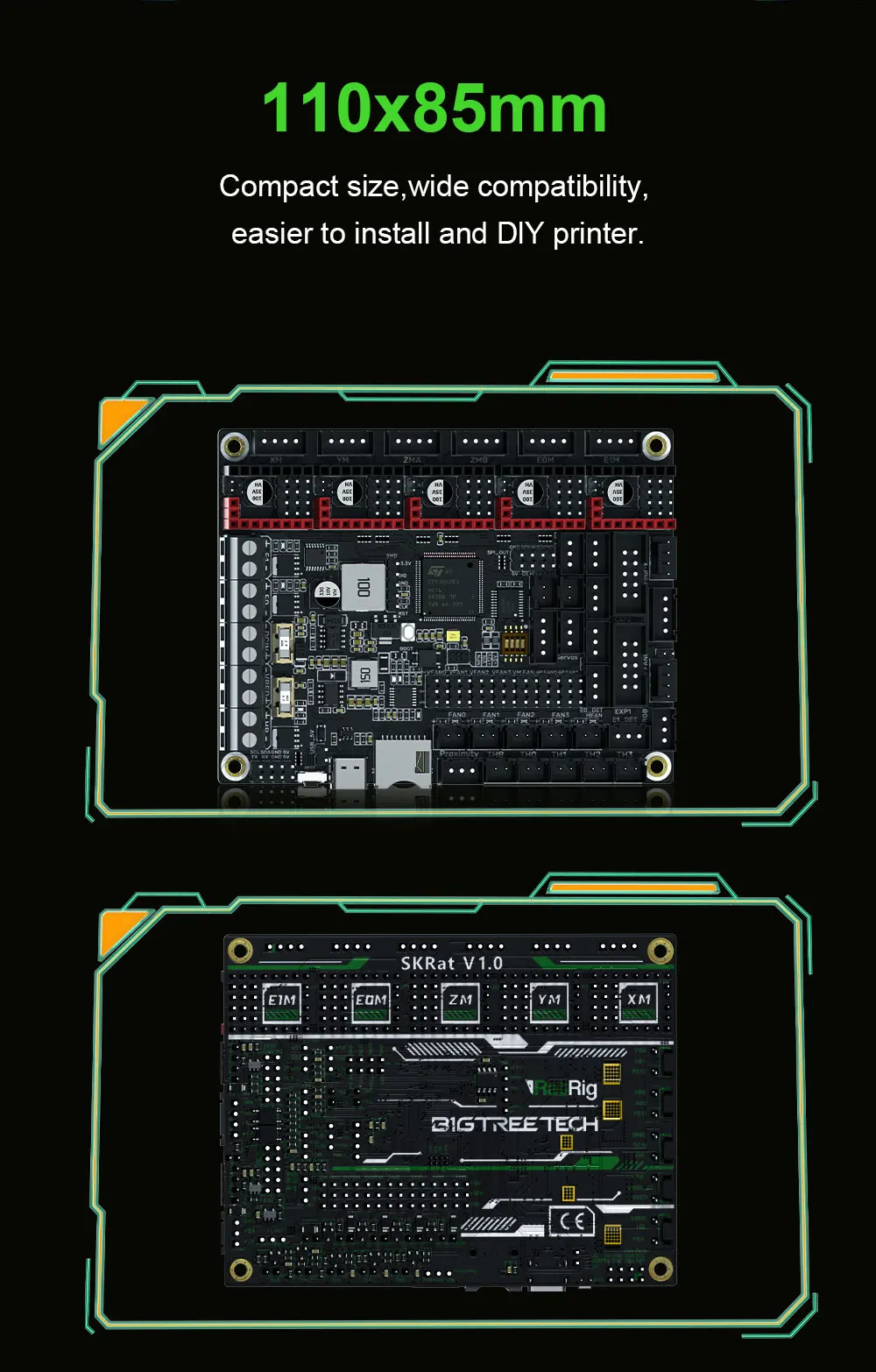

Dimensões: 110x85mm

Montagem Tamanho: 110x85mm

MCU: BRAÇO Cortex-M0 + STM32G0B1VET6

Entrada Tensão: DC12V-DC24V

Tensão lógica: DC 3.3V

Conexão do calefator: Cama aquecida (HB), cartucho do calefator (HE0, HE1)

Porto do HB Max. Corrente: 10A contínuo, 15A instantâneo

Cartucho do calefator Max. Atual: 8A contínuo, 10A instantâneo

Porta do fã: 4 x CNC, 1 x sempre ligado, encabeçamento 2×4-pin

Corrente máxima do porto do fã: 1A contínuo, 1.5A instantâneo

Corrente total (aquecedor cartucho + drivers + todos os ventiladores):<15A

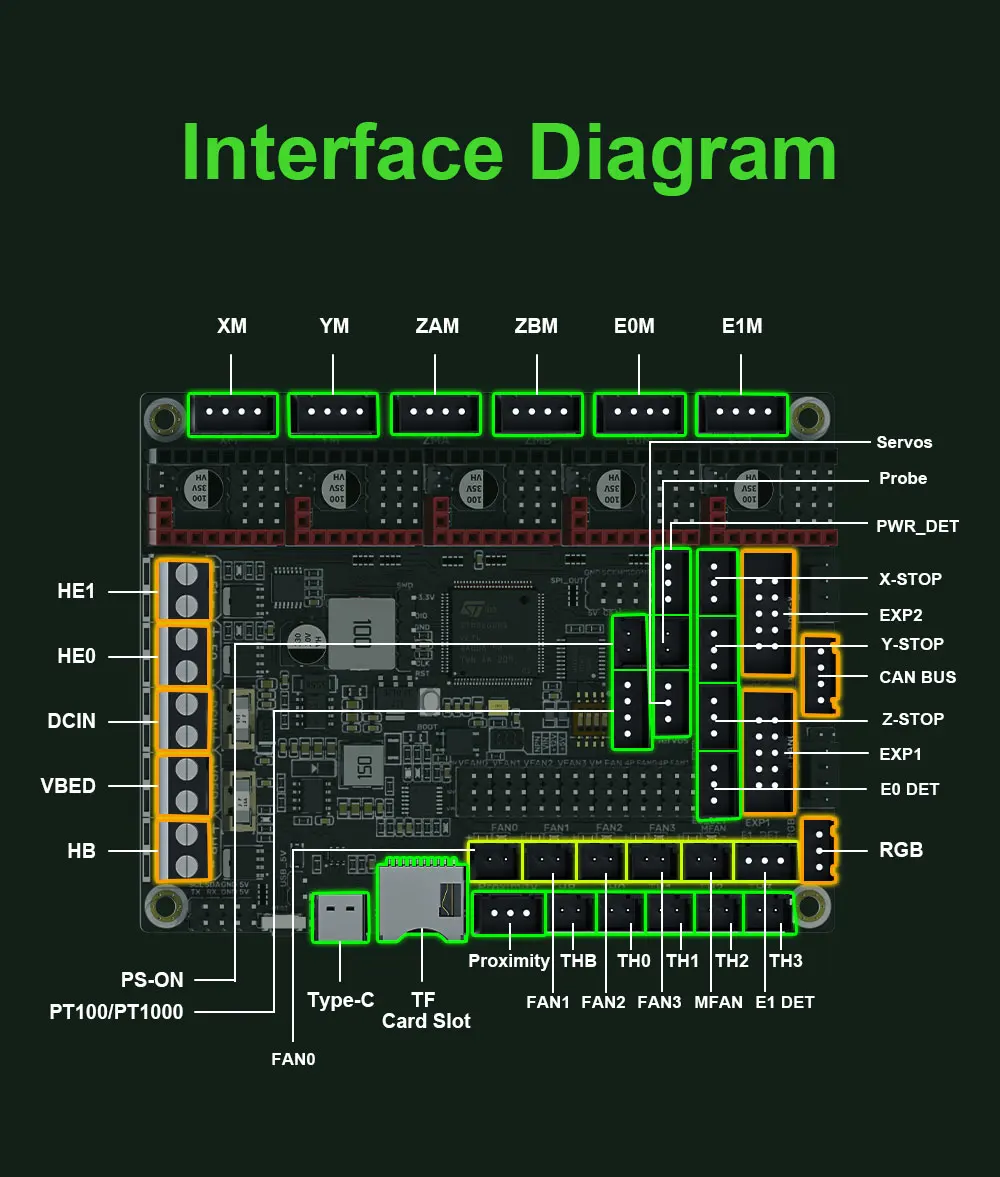

Porta de expansão: BLTouch (Servos, Sonda), PS-ON, PWR-DET, Fil-DET, RGB, CAN-FD, SPI, UART, I2C

Modo do motorista deslizante: SPI, UART, STEP/DIR

Soquete do motor deslizante: X, Y, Z (eixos duplos Z), E0, E1,5 canais no total

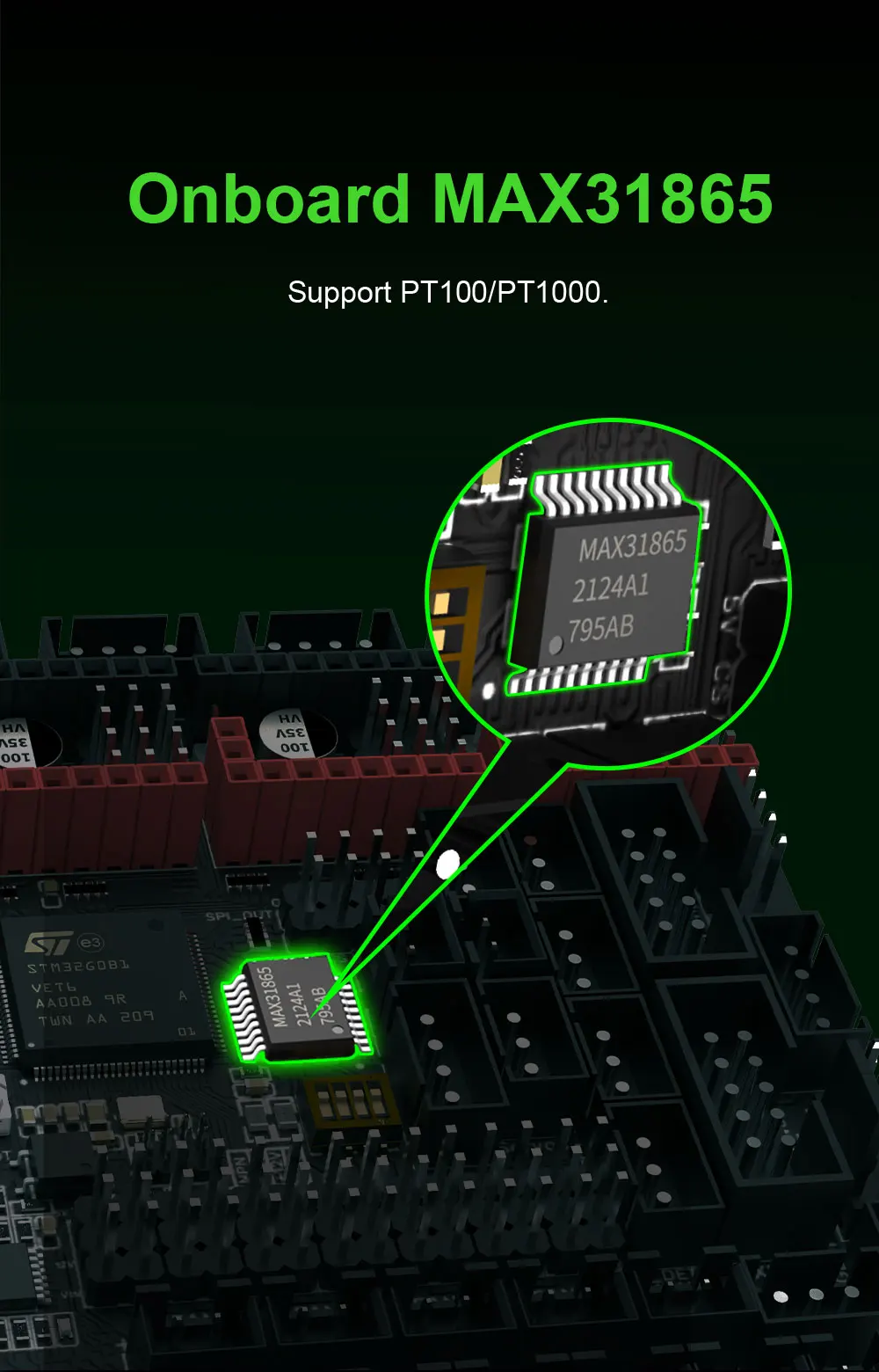

Termistor: 5 x portas NTC, 1 x PT100/PT1000

Display: TFT de 2,4 polegadas, TFT de 3,5 polegadas, tela LCD12864

Conexão do PC: Tipo-C

Formato de arquivo suportado: código G

Fatiador/Console Recomendado: Cura, Simplify3D, Pronterface, Repetier-host, Makerware

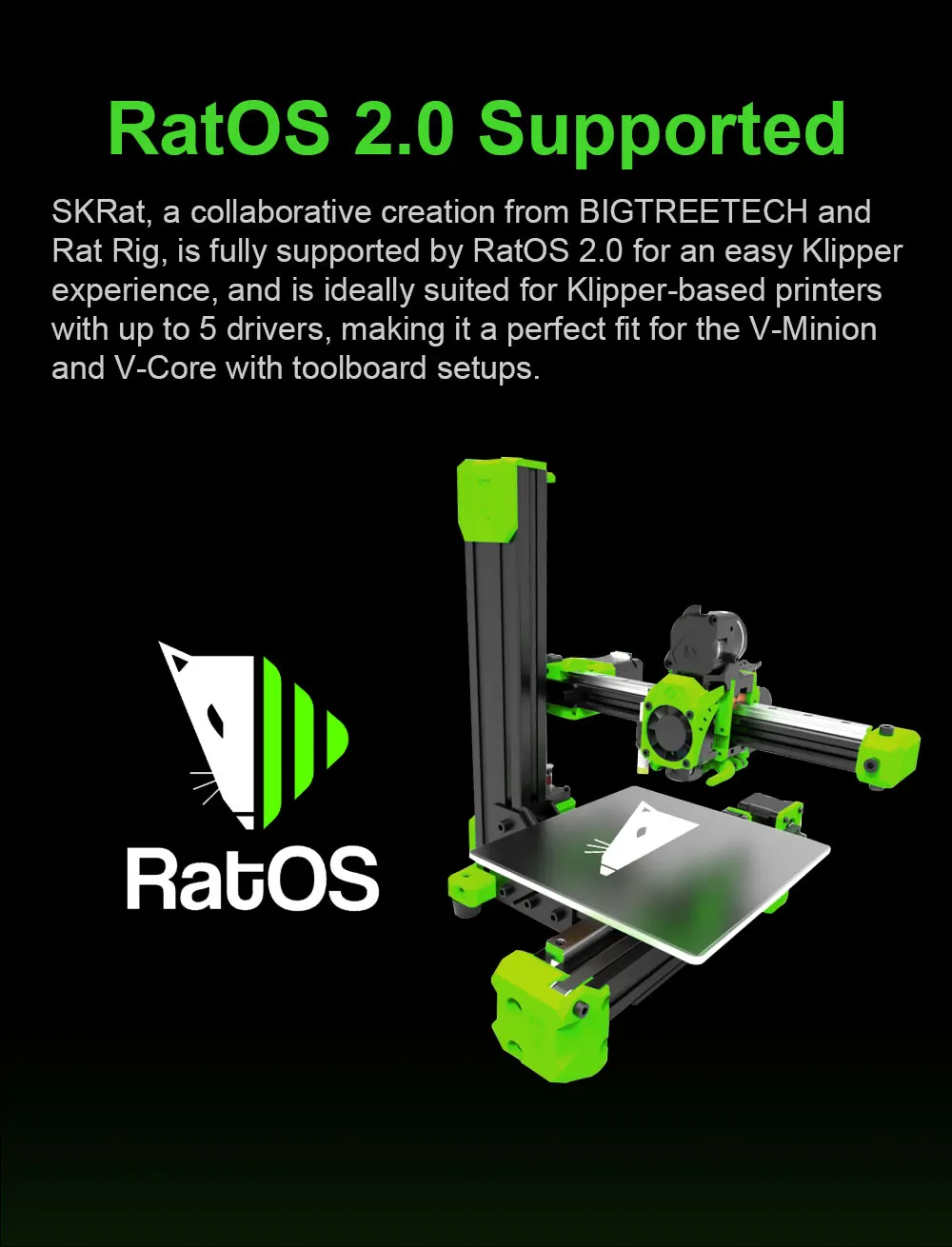

Firmware suportado: Marlin, Klipper
