Bigtreetech-placa-mãe Octopus Max ez Atualização da Tela Pro Control Board para Cr10 Voron 32bit Mini12864 V2.0
Original price was: R$ 71,71.R$ 57,36Current price is: R$ 57,36.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Impressoras e Scanners 3D
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | Octopus MAX EZ V1.0, mini 12864 V2.0, ez31865 V1.0 |
| Tipo de Item | Placa-mãe |
| Nome da Marca | Bigtreetech |
| Origem | CN (origem) |
| Dimensions | 160mm X 100mm |
| MCU | ARM Cortex-m7 Stm32h723zet6 550mhz |
| Motor Driver | Support Ez5160, ez2209, ez2225, ez2226, ez2208, ez2130 |
| Driver Mode | Spi, uart |
| Display | Mini12864, tft Serial |
| PC Connection | Type-c |
| Supported Kinematics | Cartesian, delta, kossel, ultimaker, corexy |
| Recommended Slicer/console | Cura, simplify3d, pronterface, repetier-host, makerware |
| Octopusmaxez Accessory Ecology | EZ Series Drive, Ez31865, Pi4b+cb1, Mini12864 V2.0, Tft24/35/50/70 (only Used Under Marlin Firmware) |
| Adapting Screen | TFT Series Serial Port Screen, Namely: Tft24, Tft28, Tft43, Tft50, Tft70, Tft35 V3.0, Tft35 E3 V3.0, (not Suitable FOR SPI AND Hdmi Screens) |
| Adapt | Cr10, voron, corexy |

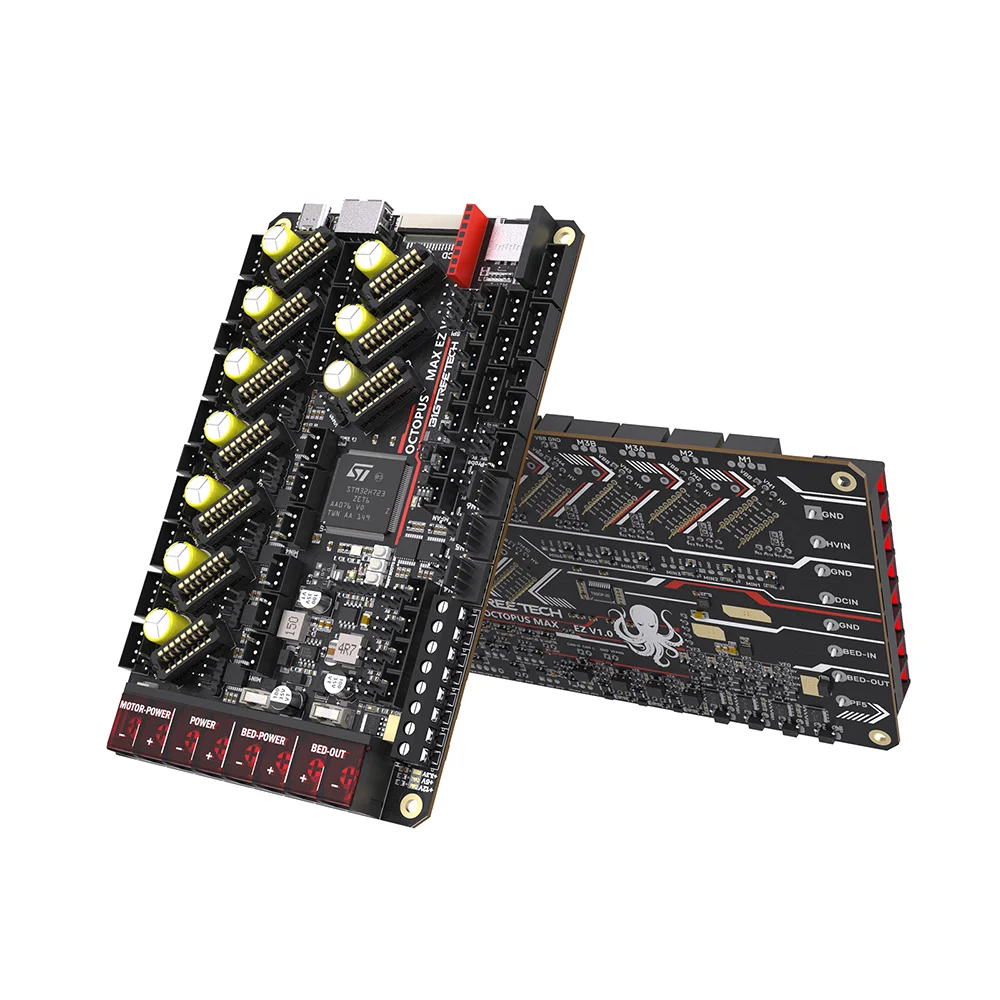

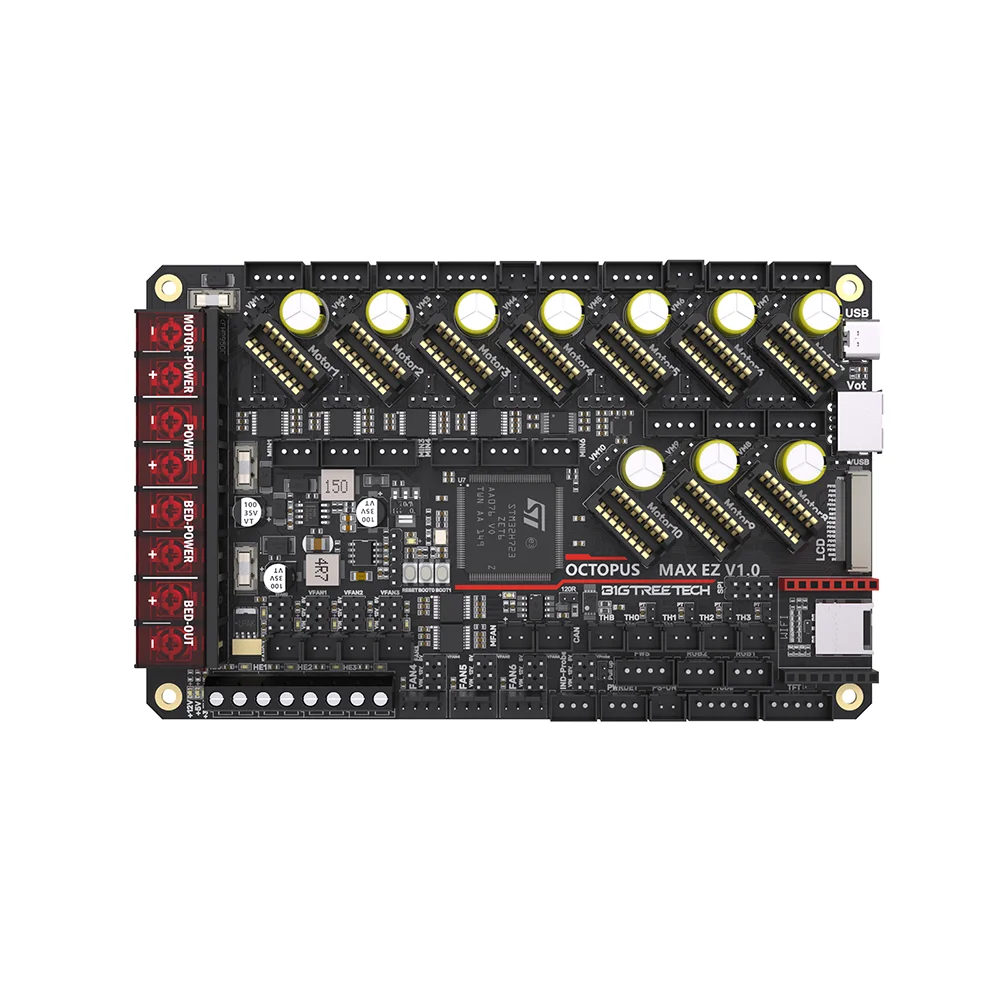

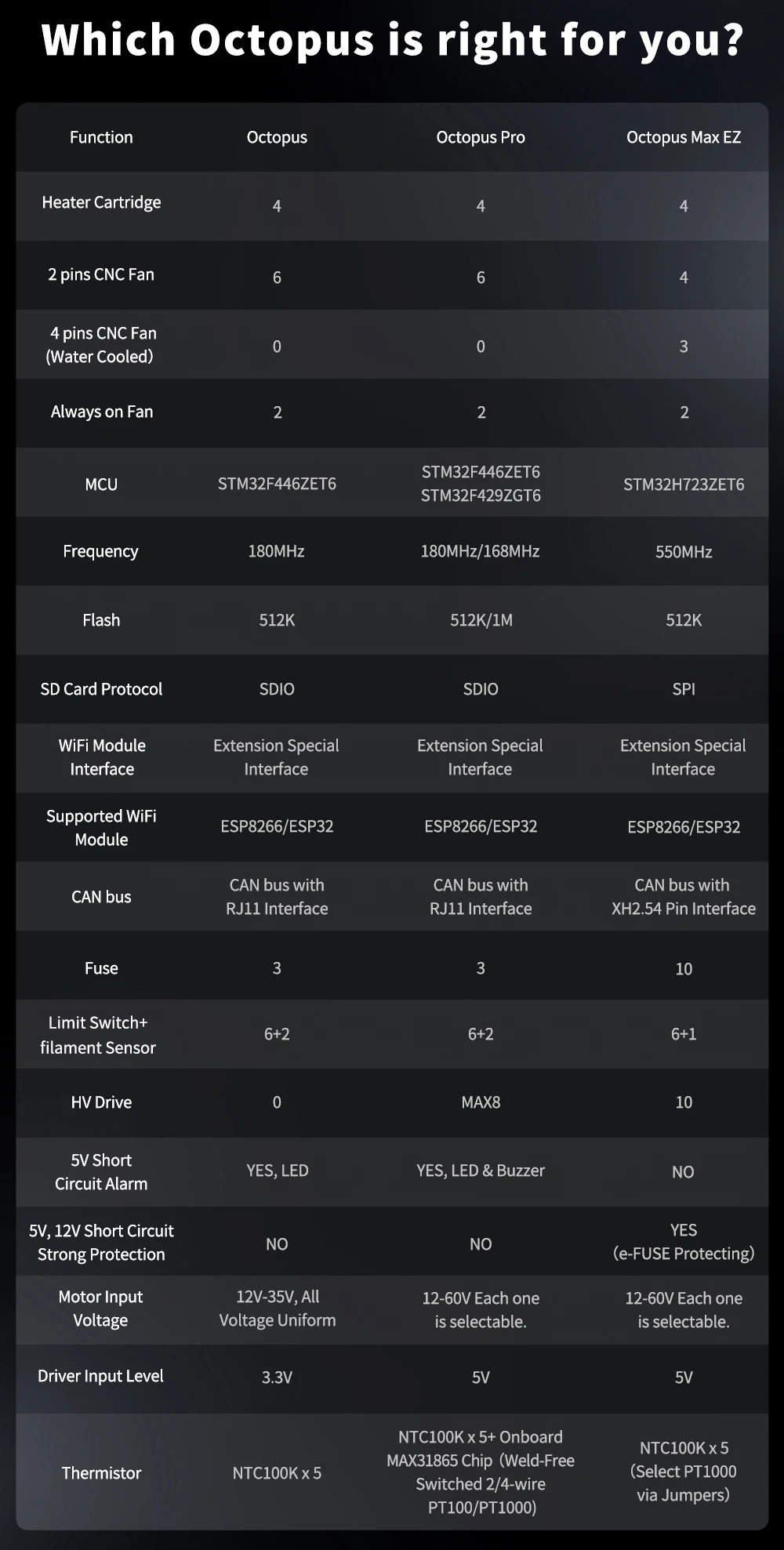

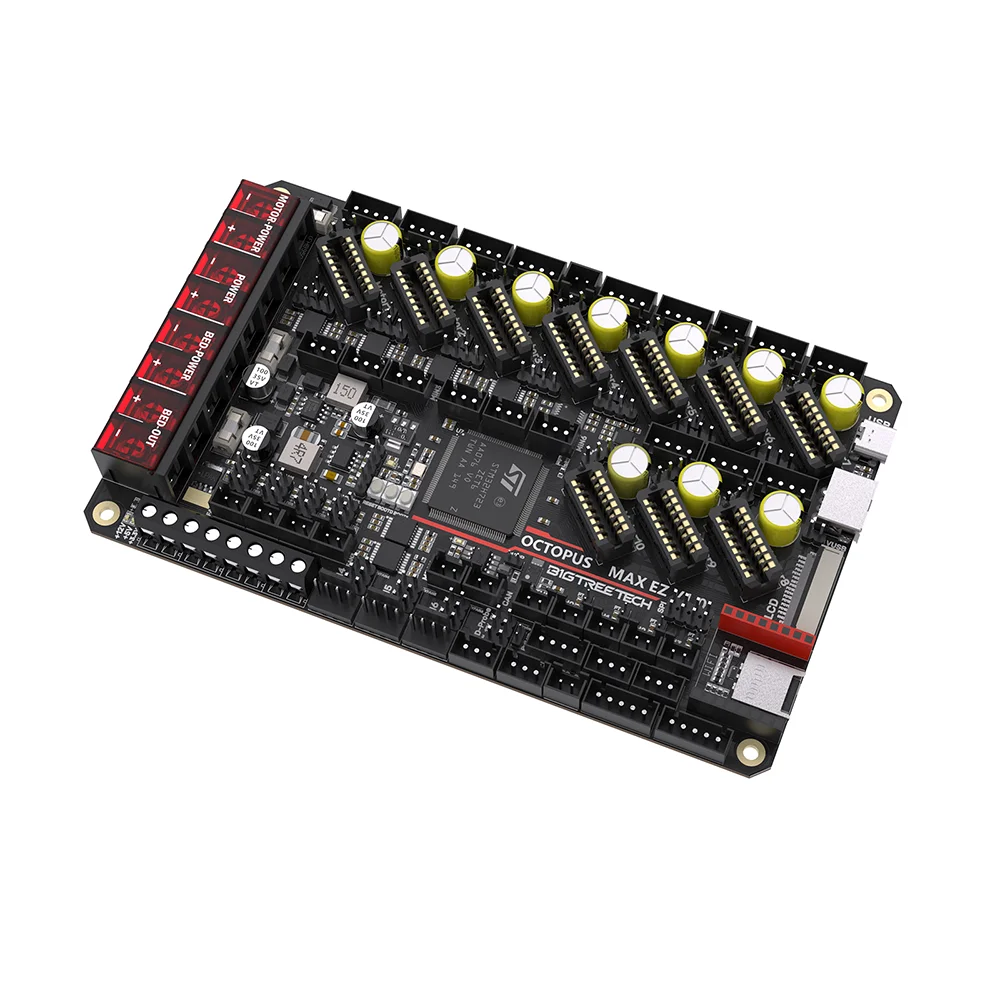

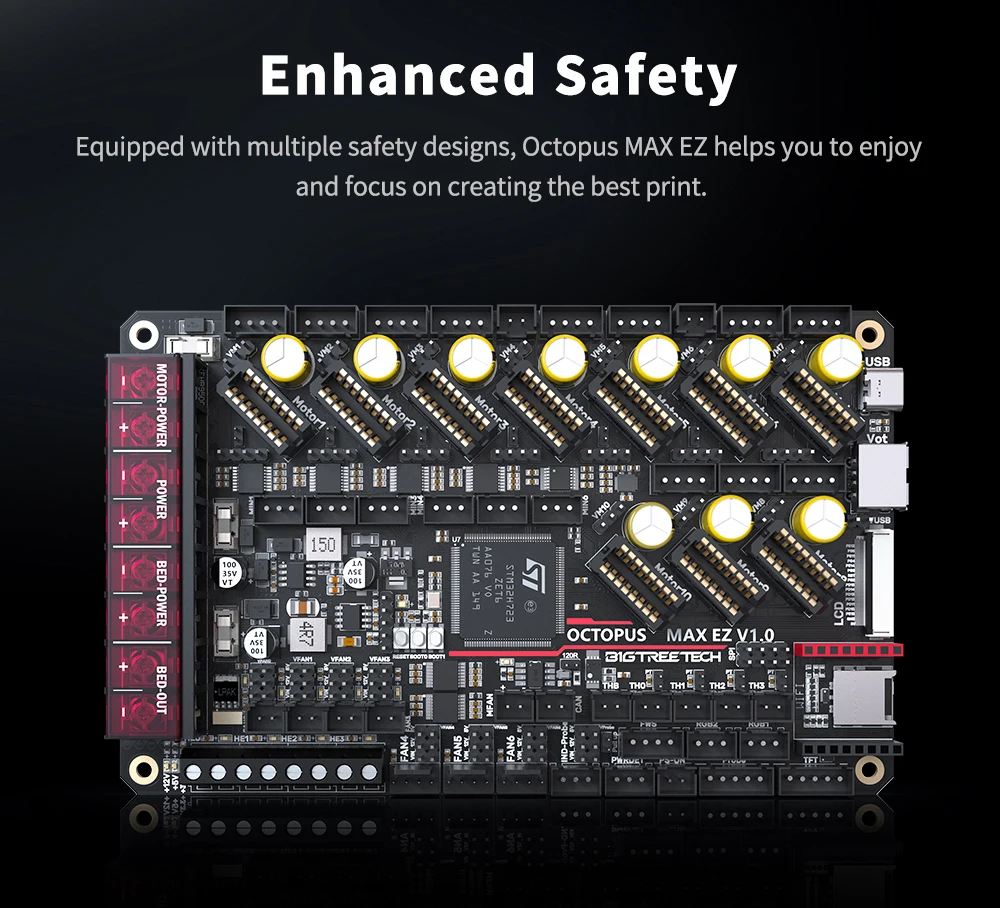

BIGTREETECH Octopus MAX EZ, uma placa-mãe de 32 bits, é uma versão atualizada do Octopus Pro desenvolvido pela equipe de impressão 3D da Shenzhen Big Tree Technology Co., Ltd. Seus soquetes auto-desenvolvidos do motor deslizante aumentam a segurança e a experiência do usuário, e adiciona uma série de características que o Octopus Pro não tem, Aumentando consideravelmente suas capacidades DIY.
Característica

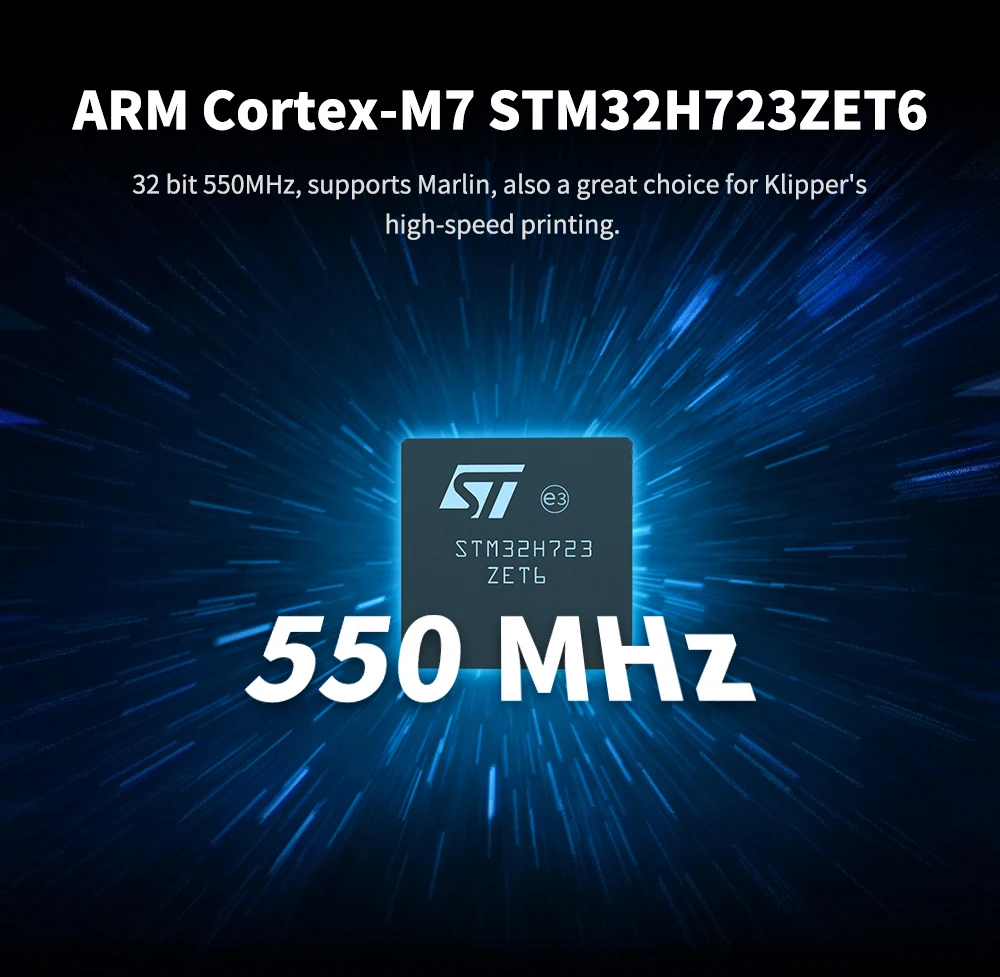

1. 32 bit 550 MHz série do Cortex-M7 STM32H723ZET6 MCU do BRAÇO;

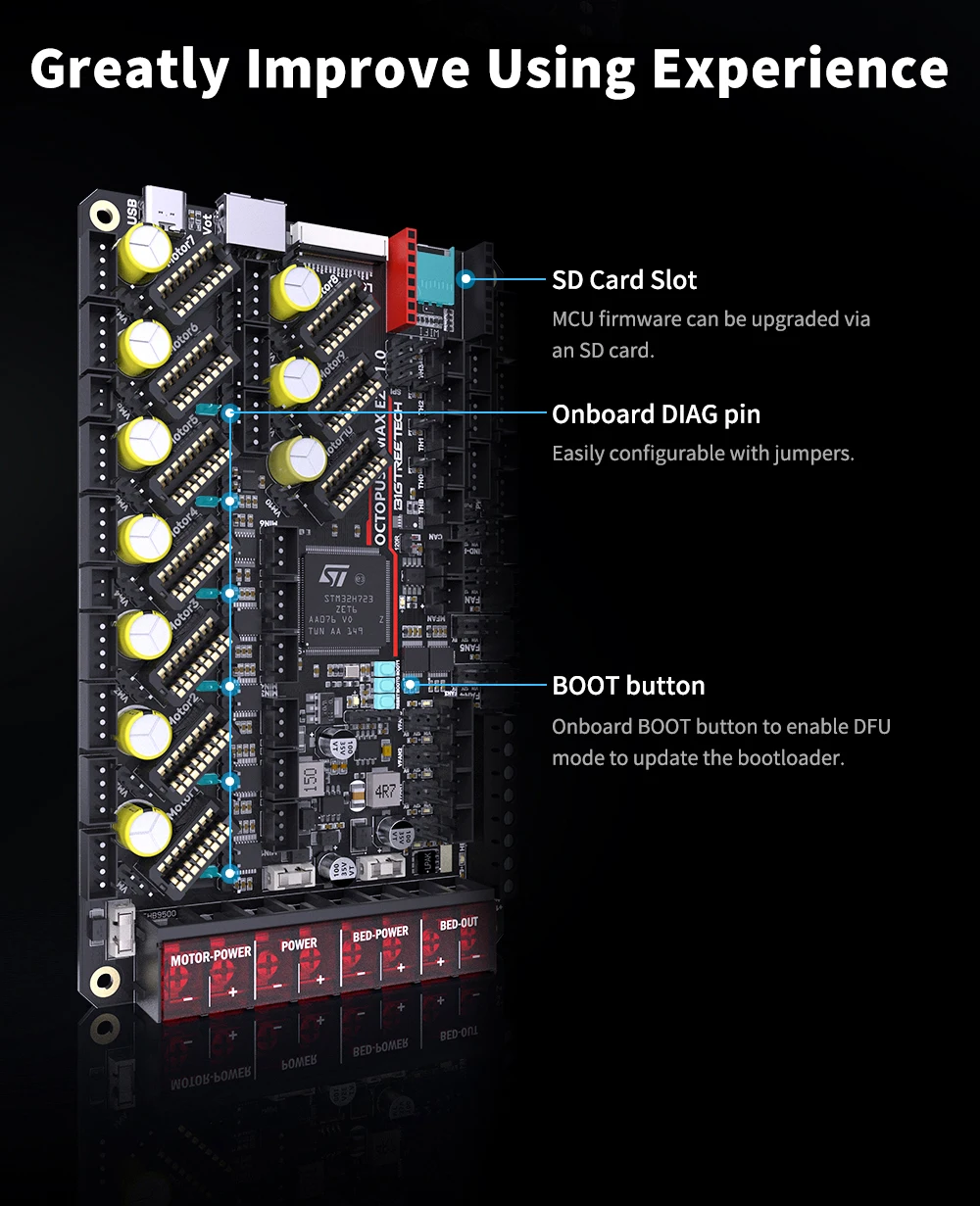

2. Botão BOOT integrado para ativar o modo DFU para atualizar o bootloader;
3. O circuito do termistor é protegido para impedir dano de MCU das conexões aquecidas shorted do cartucho da cama e do calefator;
4. Tensão selecionável (24V, 12V, 5V) para o fã do CNC, não mais necessidade para a etapa externa que impede assim dano da placa do erro do usuário;

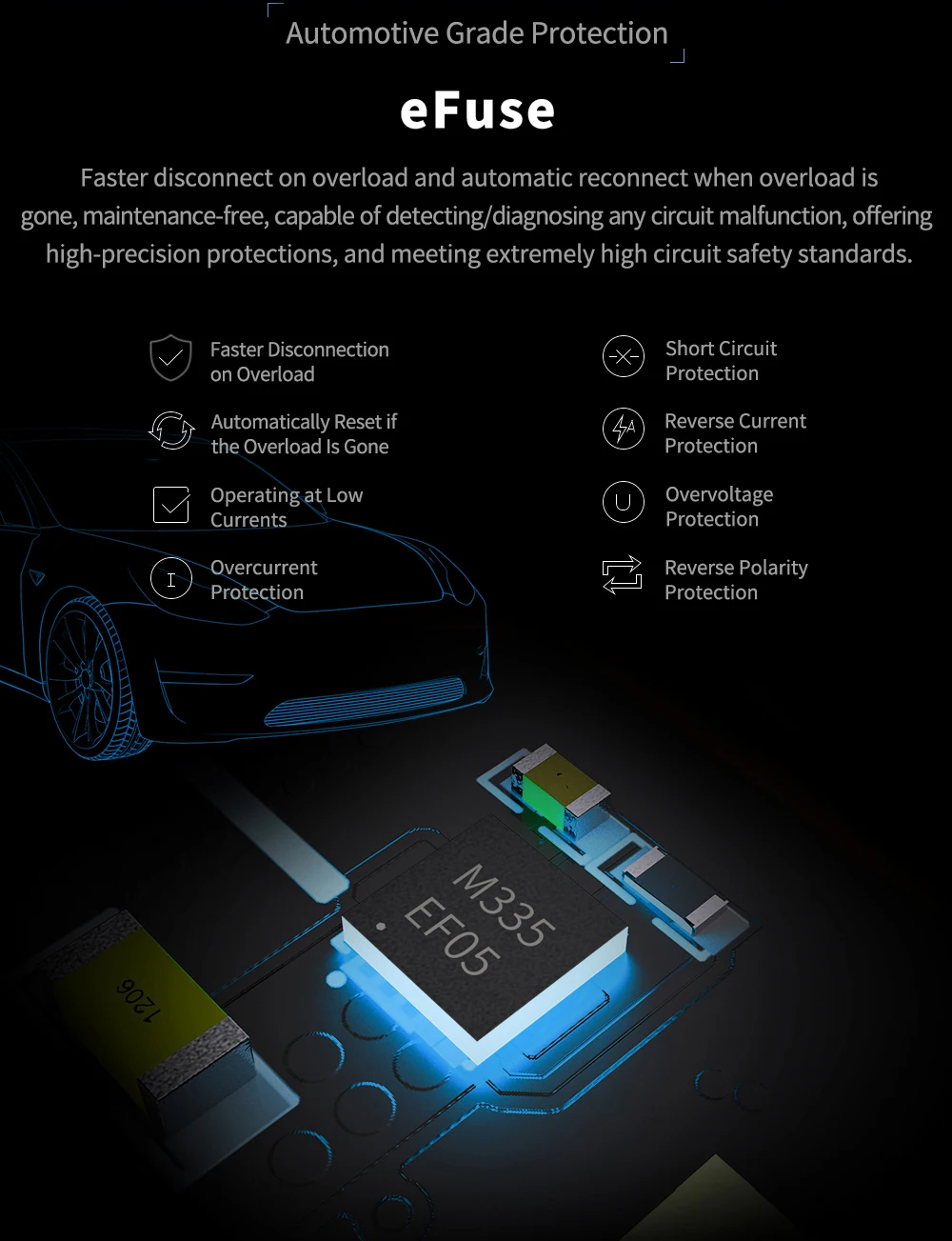

5. Atualizado com proteção eFuse, que responde mais rapidamente com proteção forte, protegendo efetivamente a placa-mãe de danos causados por curtos-circuitos, sobrecorrente, faísca elétrica, etc.
6. O firmware de MCU pode ser promovido através do cartão do SD, ou usa DFU através do comando make flash de Klipper;

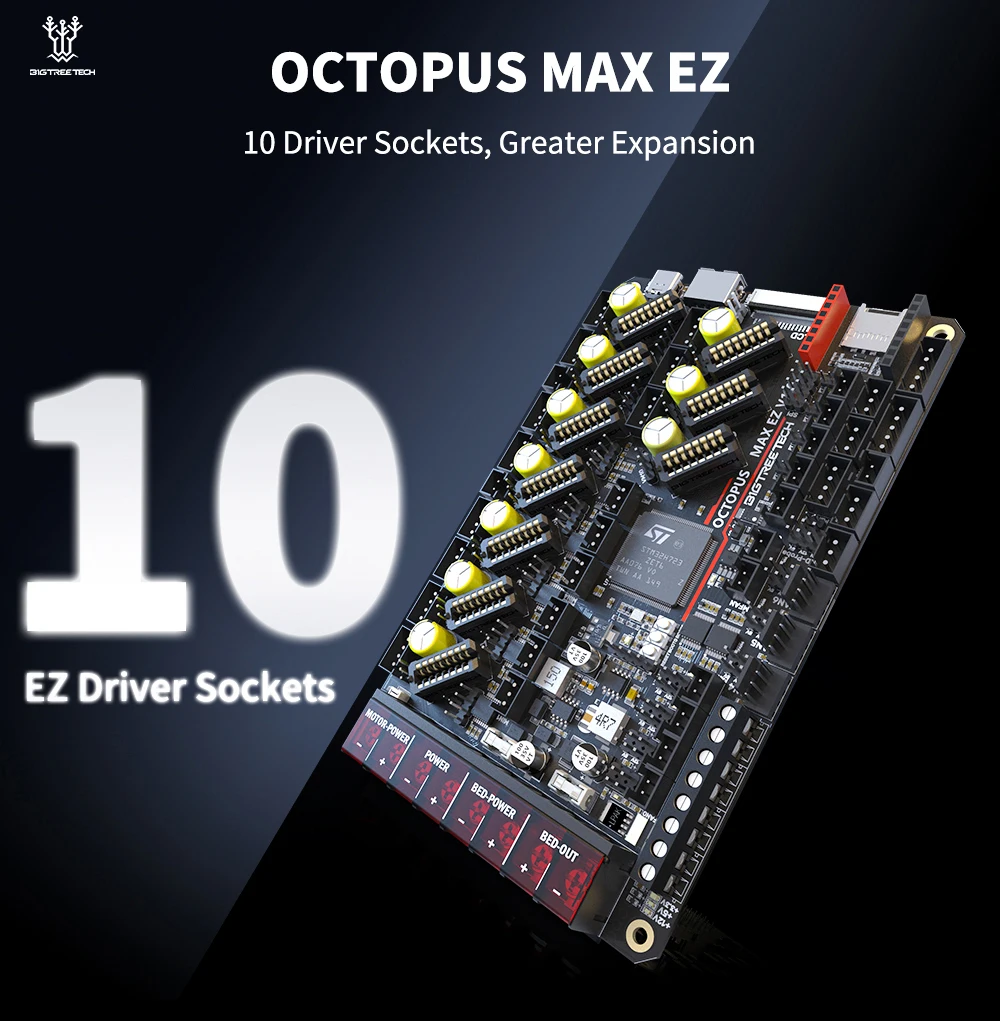

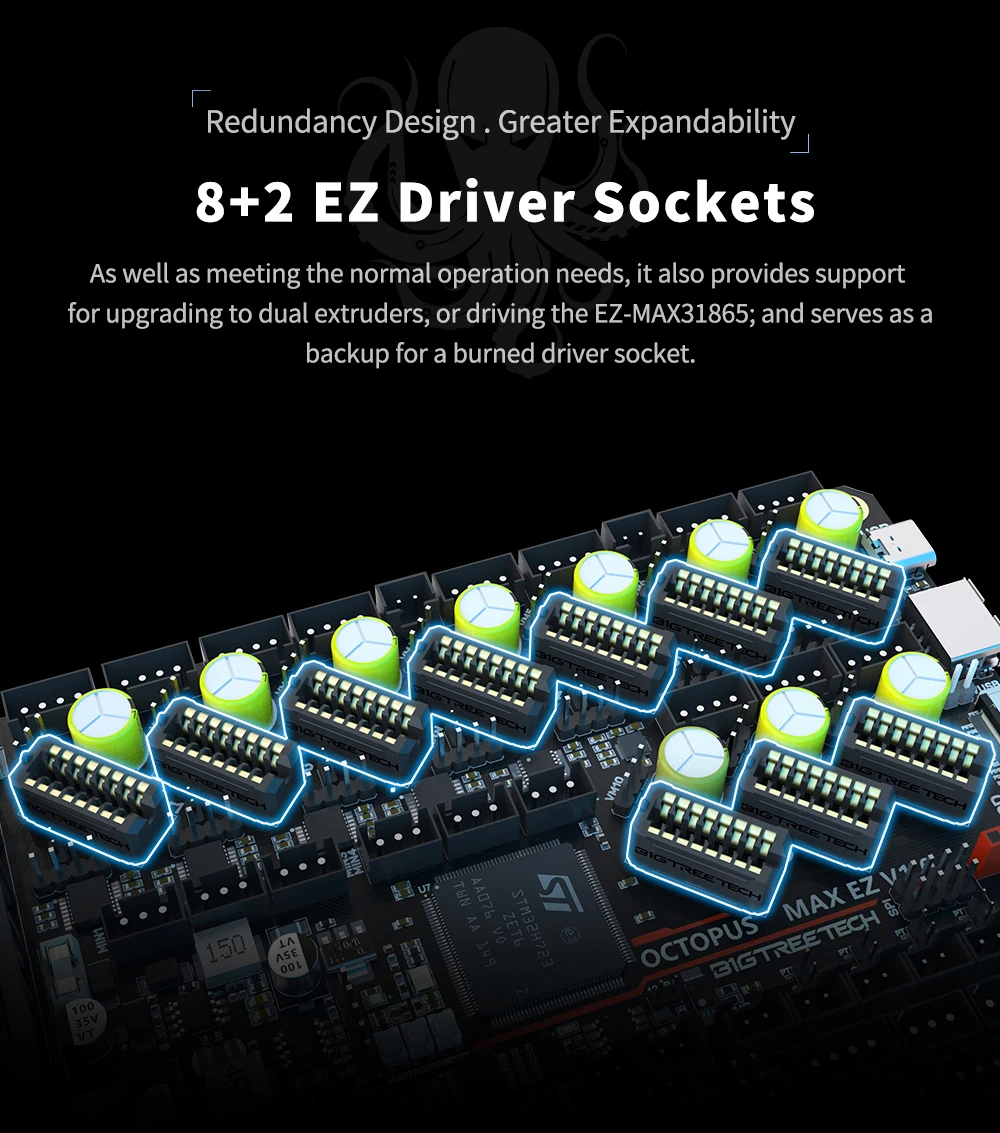

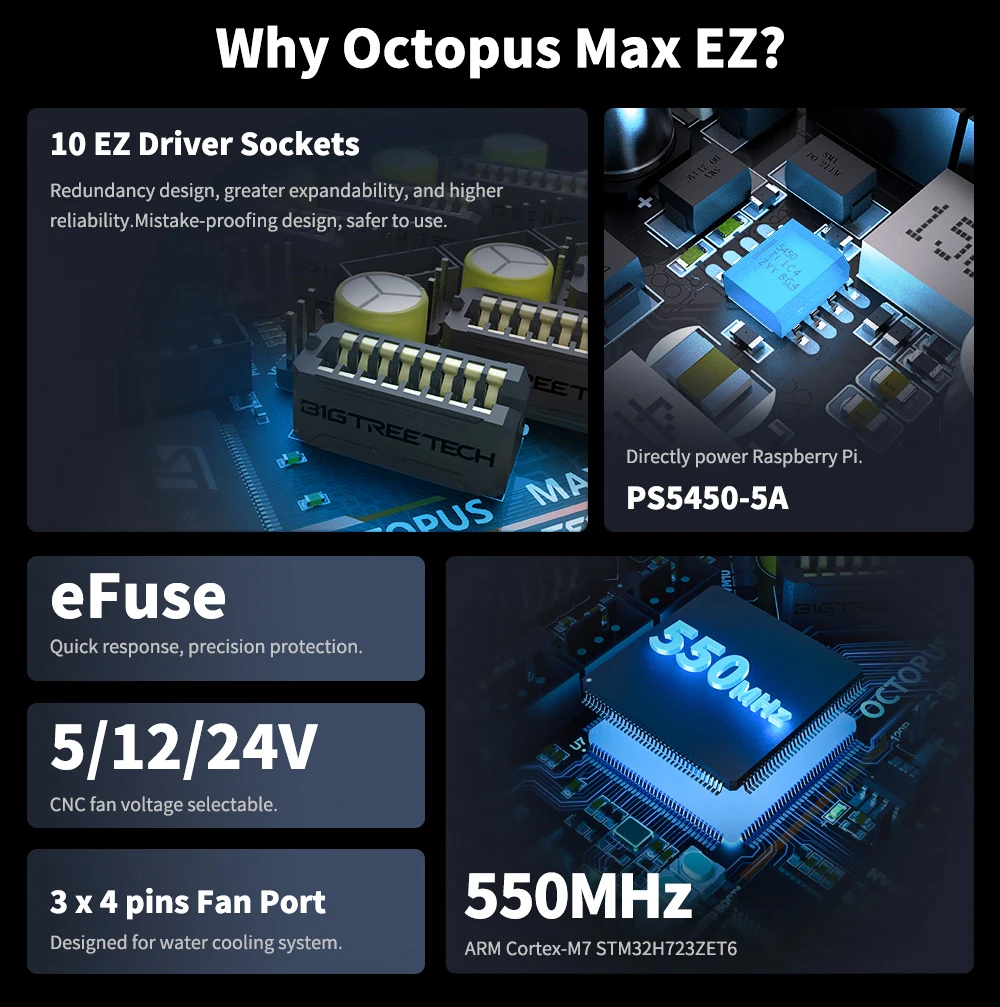

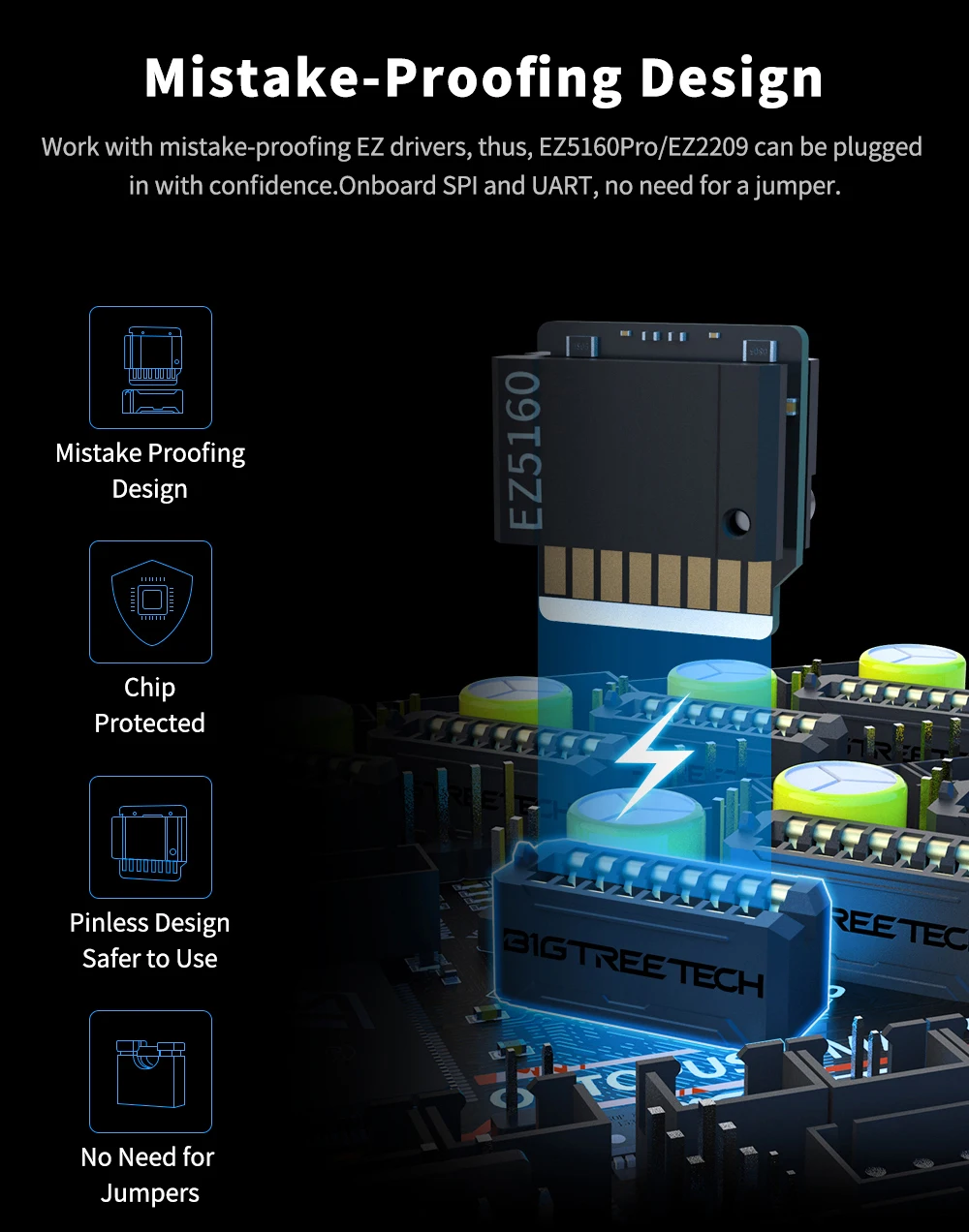

7. 10 soquetes do motorista de EZ, trabalhando com o motorista sem pino, mais seguro usar-se; A bordo SPI e UART, podem ser usados simplesmente ajustando no firmware, nenhuma necessidade para um jumper.
8. Apoie a recuperação da perda de poder, o sensor do runout do filamento, PODE, auto sem energia, BLTouch, RGB, etc.;

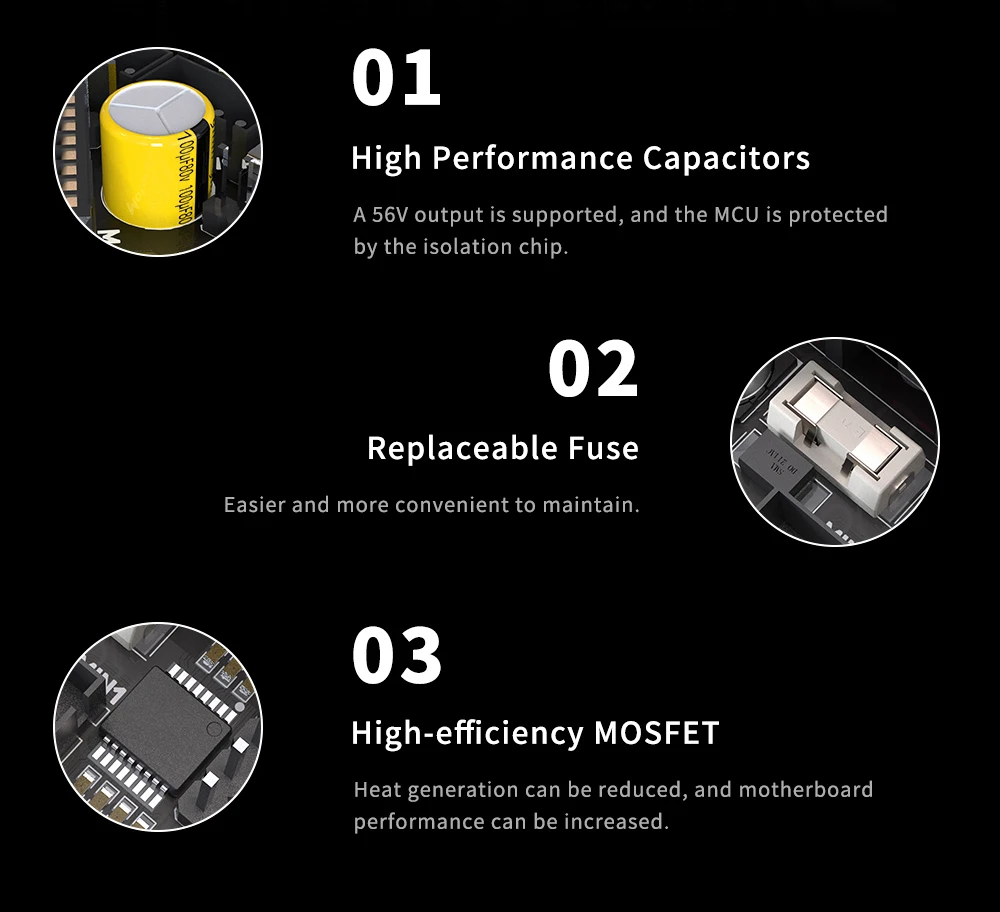

9. fusível substituível para a manutenção fácil;
10. 3×4 pinos ventiladores, também para conectar o sistema de refrigeração a água;
Onze. O porto a bordo do interruptor de proximidade, apoia tipos NPN e PNP, 24V, 12V, tensão 5V selecionável;

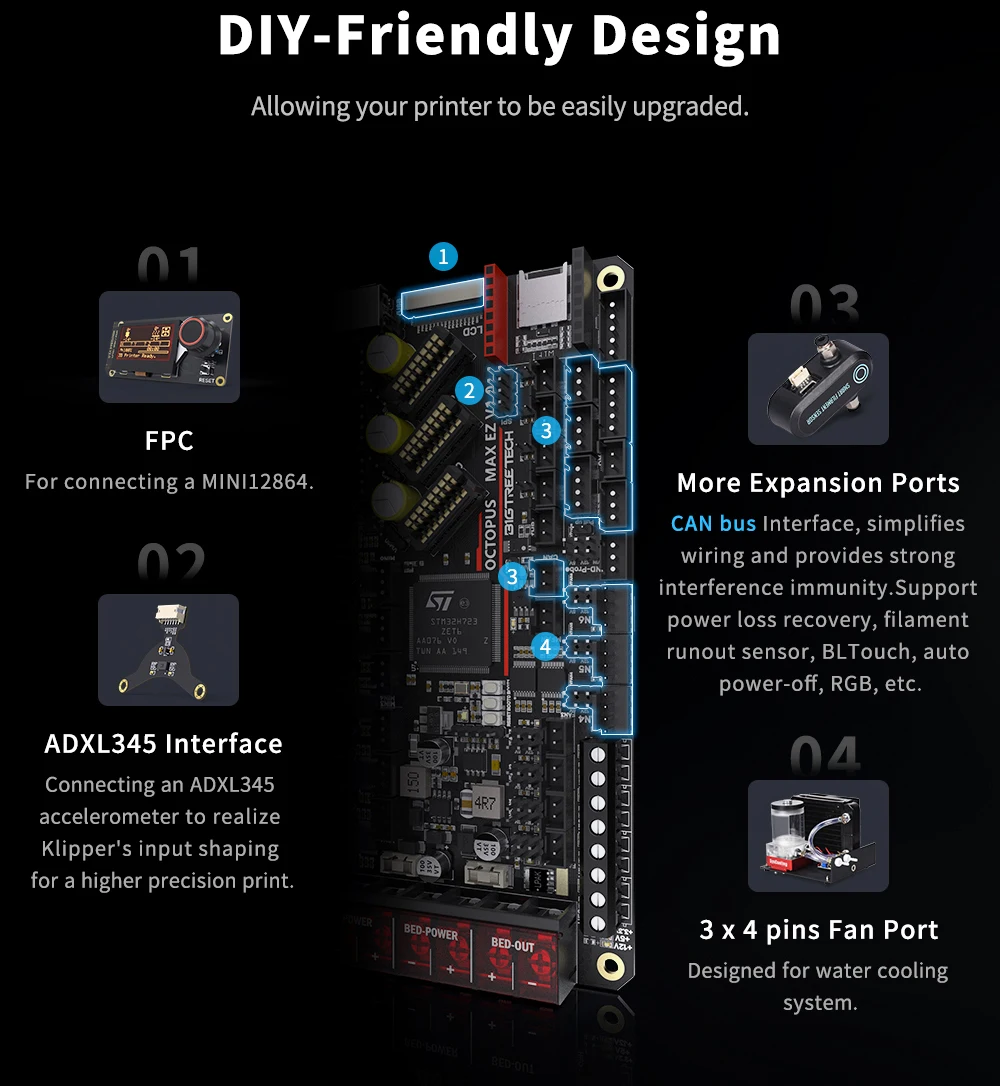

Doze. Interface SPI integrada para conectar o sensor de aceleração para permitir a modelagem Klipper.

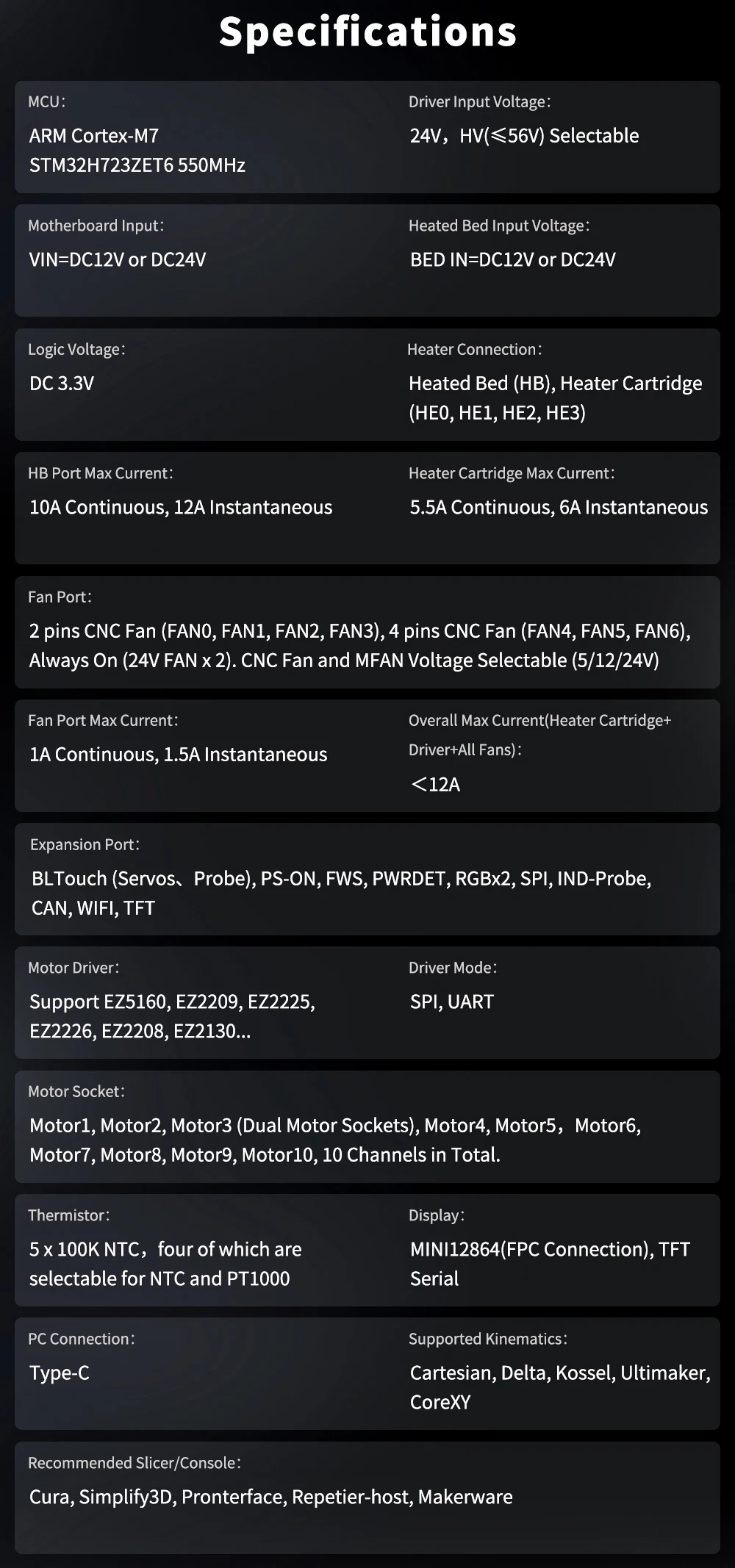

Especificações

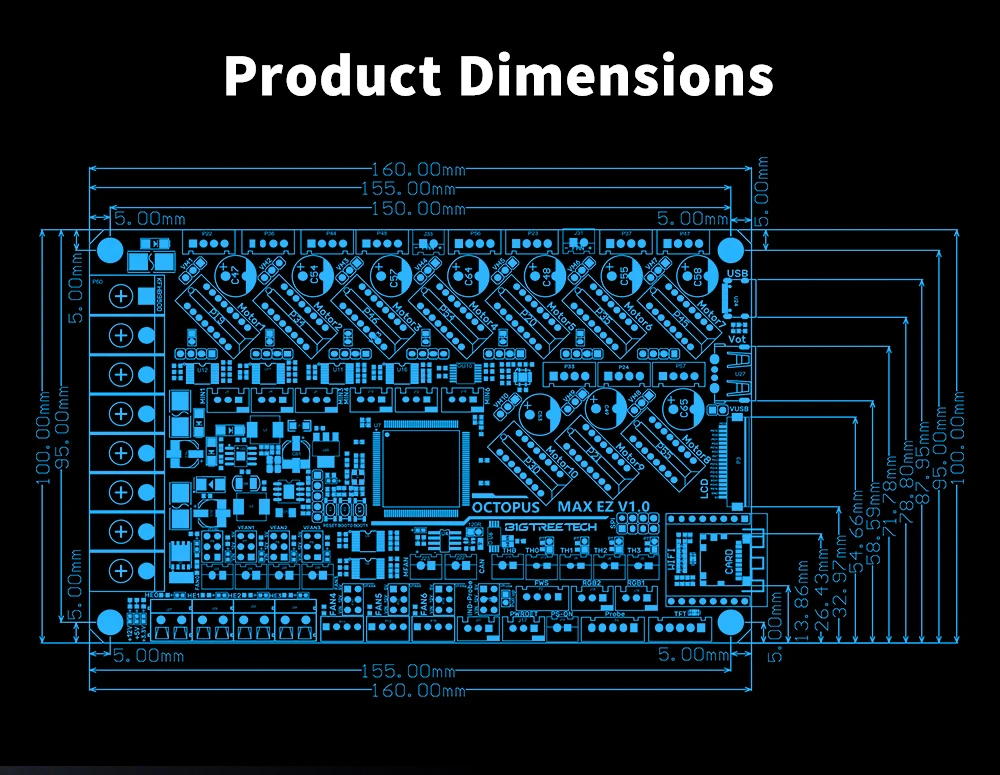

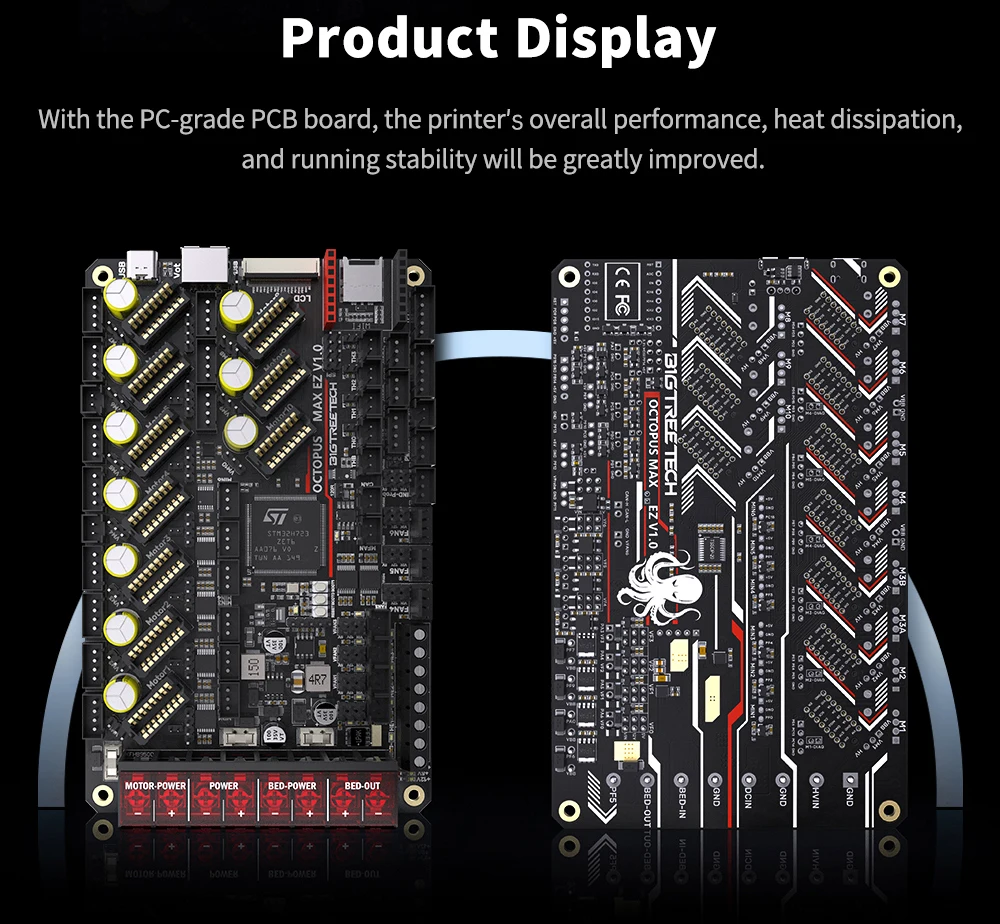

Dimensões: 160mm x 100mm
MCU: BRAÇO Cortex-M7 STM32H723ZET6 550MHz
Tensão de entrada do motorista: 24V(= 56V) selecionável
Motherboard Entrada Tensão: VIN = DC12V ou DC24V
Cama aquecida Tensão de entrada: CAMA IN = DC12V ou DC24V
Tensão lógica: DC 3.3V

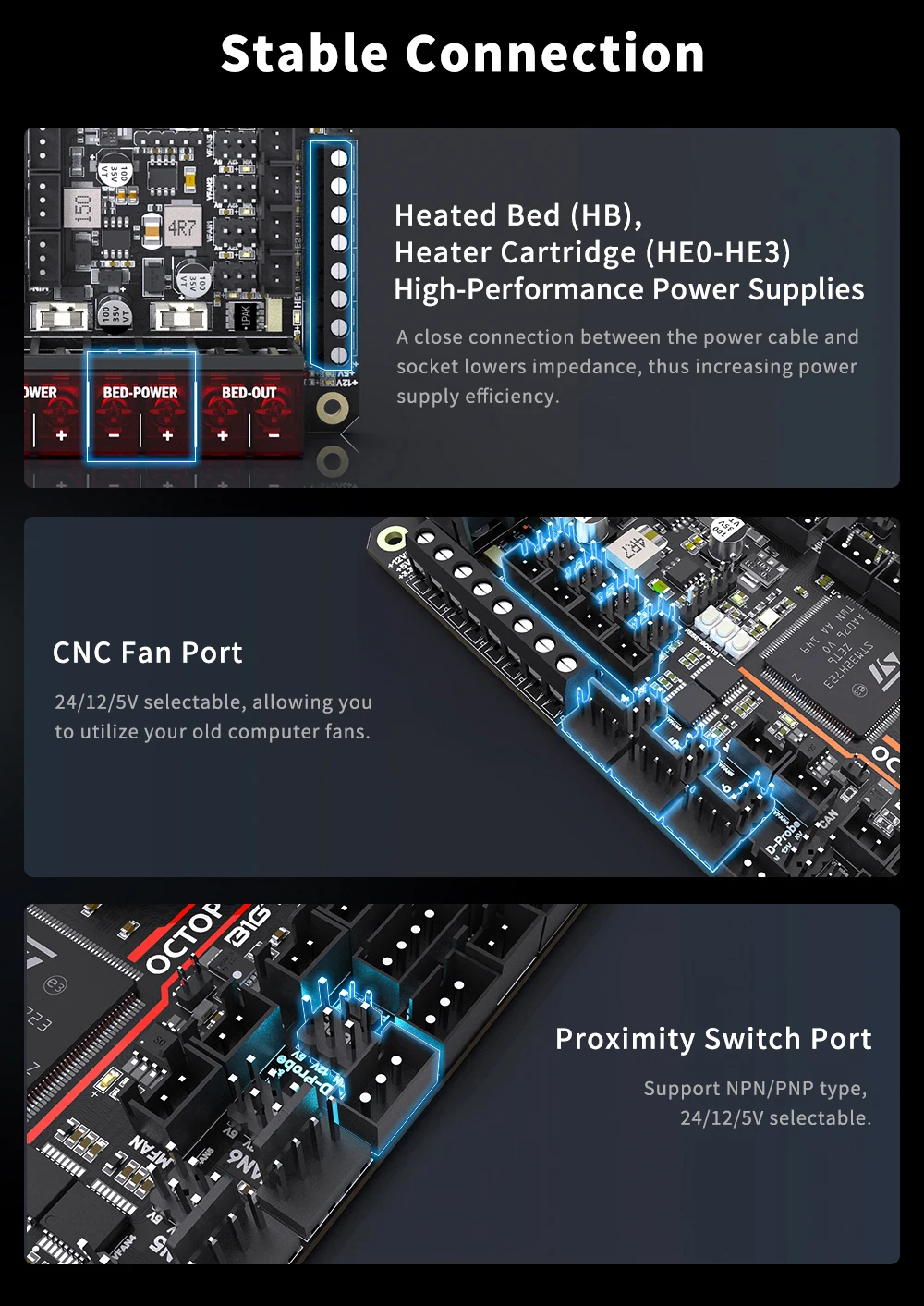

Conexão do calefator: Cama aquecida (HB), cartucho do calefator (HE0, HE1, HE2, HE3)
Corrente máxima do porto do HB: 10A contínuo, 12A instantâneo
Corrente máxima do cartucho do calefator: 5.5A contínuo, 6A instantâneo
Porta do ventilador: ventilador CNC de 2 pinos (FAN0, FAN1, FAN2, FAN3), ventilador CNC de 4 pinos (FAN4, FAN5, FAN6), sempre ligado (24V FAN x 2). Ventilador CNC e MFAN Voltagem Selecionável (5/12/24V)
Corrente máxima do porto do fã: 1A contínuo, 1.5A instantâneo
Corrente máxima total (cartucho do calefator + motorista + todos os fãs):<12A

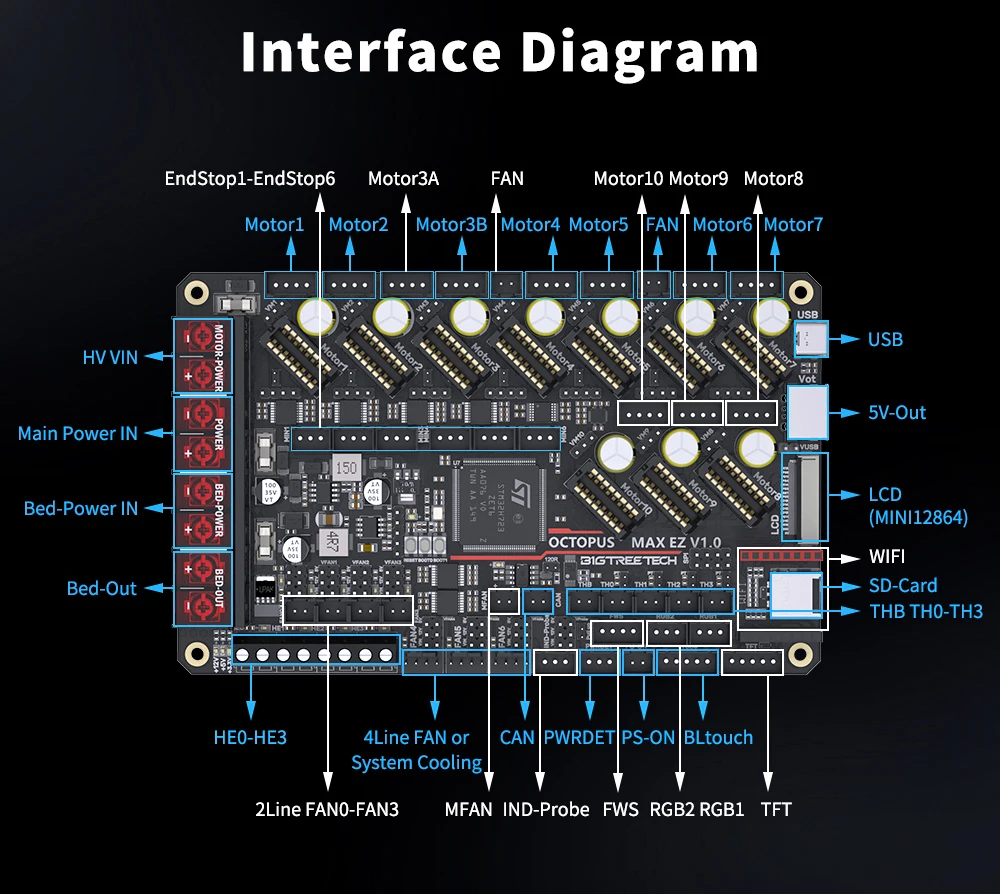

Porta de expansão: BLTouch (Servos, Sonda), PS-ON, FWS, PWRDET, RGBx2, SPI, IND-Sonda, CAN, WIFI, TFT
Motorista do motor: Apoio EZ5160, EZ2209, EZ2225, EZ2226, EZ2208, EZ2130. ..
Modo do motorista: SPI, UART
Tomada do motor: Motor1, Motor2, Motor3 (soquetes duplos do motor), Motor4, Motor5, Motor6, Motor7, Motor8, Motor9, Motor10 canais no total
Termistor: 5x100K NTC, quatro dos quais são selecionáveis para NTC e PT1000

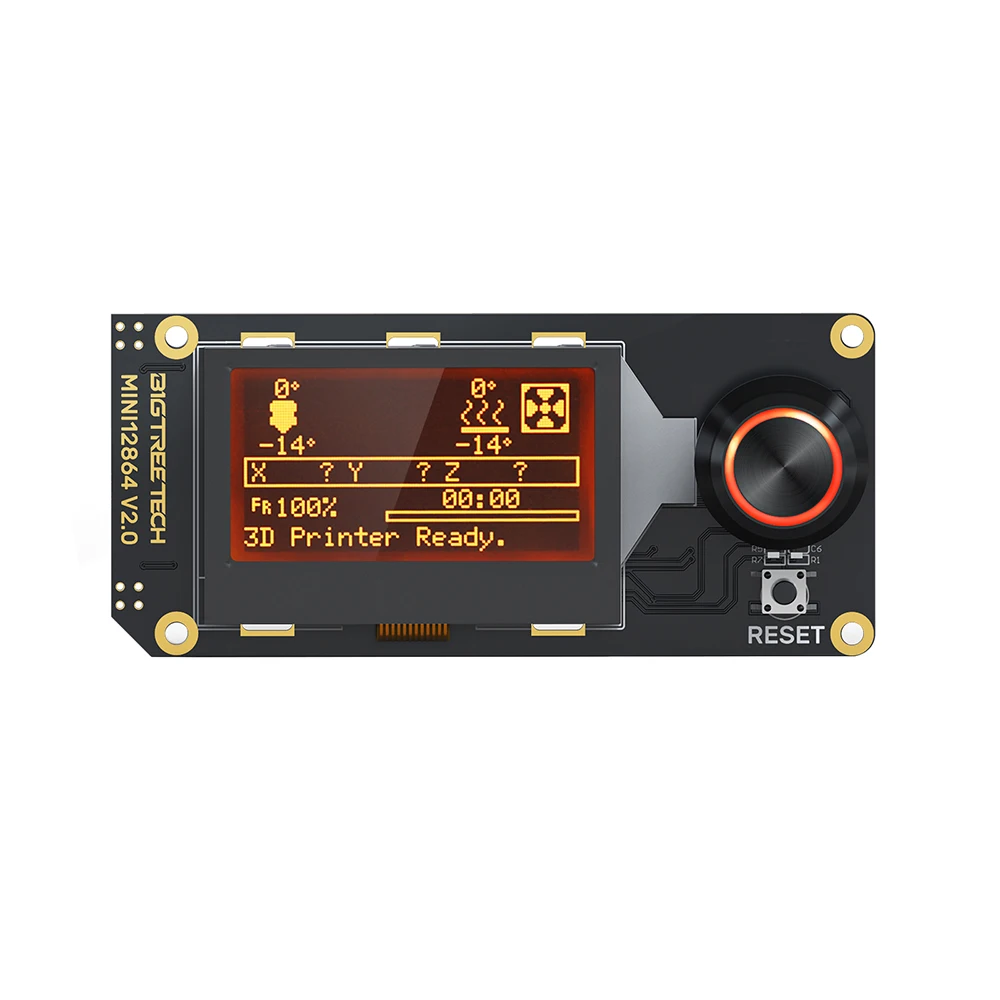

Display:MINI12864 (Conexão FPC), Série TFT
Conexão do PC: Tipo-C
Cinemática suportada: Cartesiano, Delta, Kossel, Ultimaker, CoreXY
Fatiador/Console Recomendado: Cura, Simplify3D, Pronterface, Repetier-host, Makerware
-

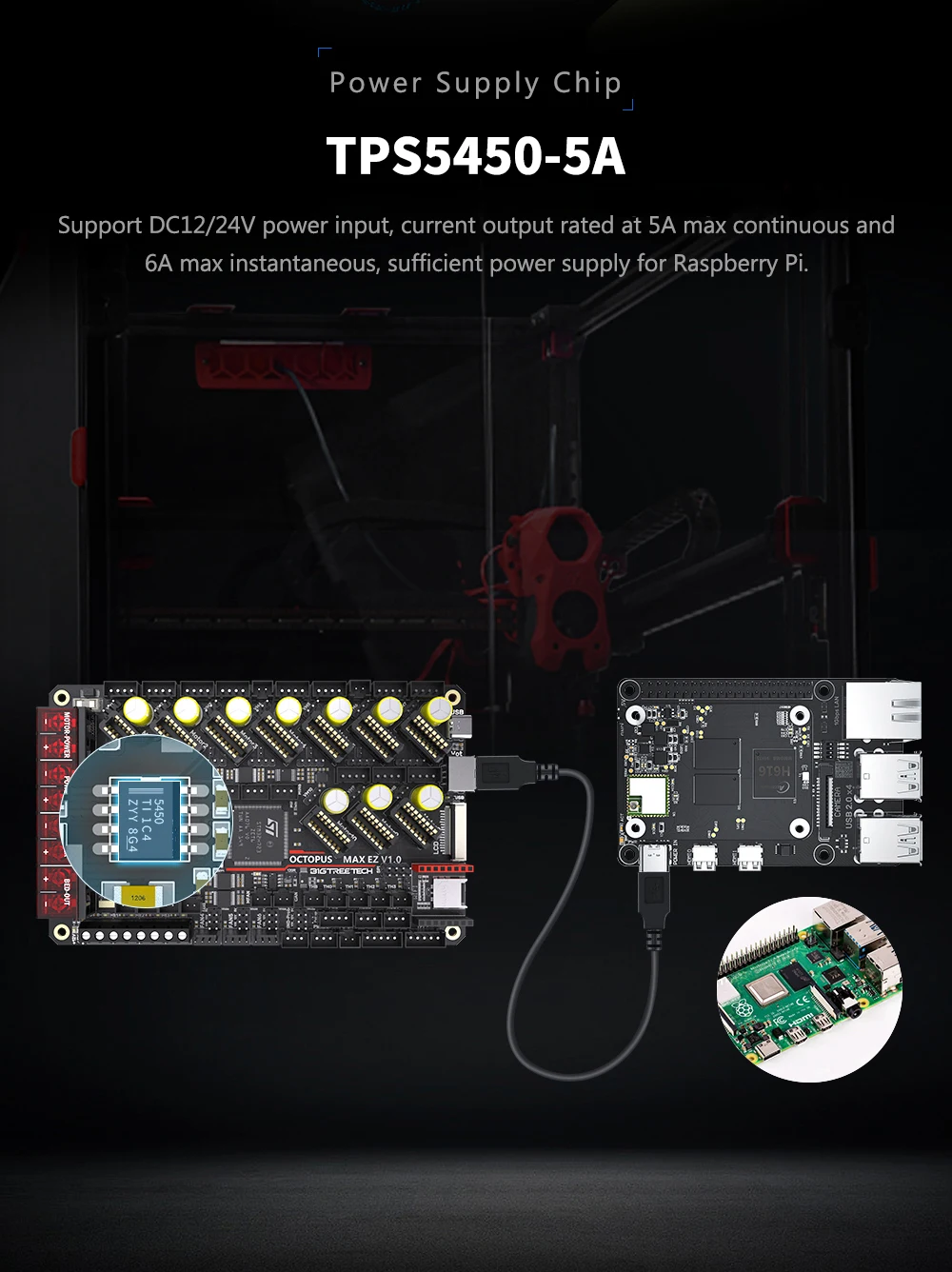

OctopusMaxEZ ecologia de acessórios: EZ series drive, EZ31865, PI4B + CB1, Mini12864 V2.0, TFT24/35/50/70 (apenas utilizado em firmware Marlin)
-
Tela de adaptação: Tela da porta serial série TFT, a saber: TFT24, TFT28, TFT43, TFT50, TFT70, TFT35 V3.0, TFT35 E3 V3.0, (não adequado para telas SPI e HDMI)
Mais informações: https://github.com/bigtreetech/Octopus-Max-EZ

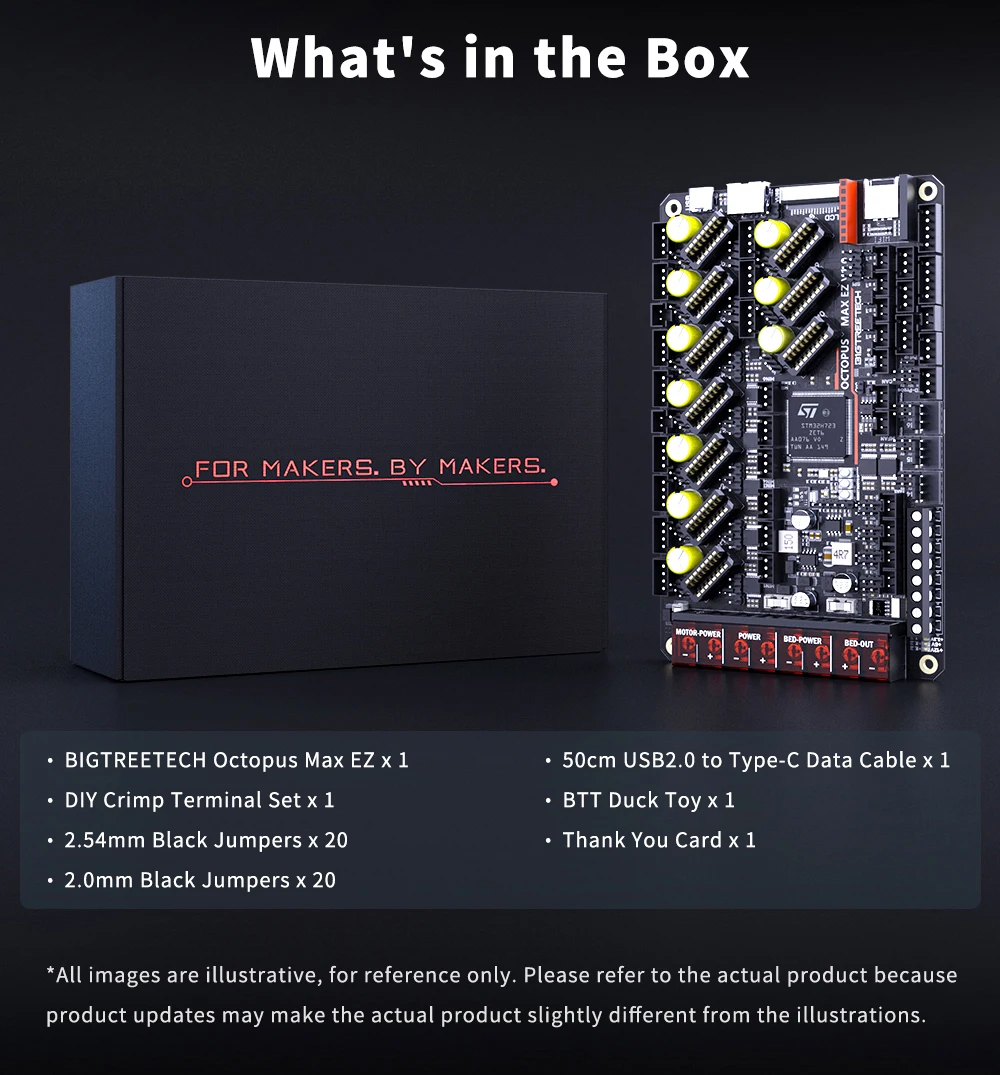

Lista do pacote
Polvo MAX EZ V1.0: apenas Polvo MAX EZ V1.0 * 1
Placa x MINI12864Octopus MAX EZ V1.0 * 1 + MINI12864 V2.0 * 1
EZ31865 V1.0: apenas EZ31865 V1.0 * 1
