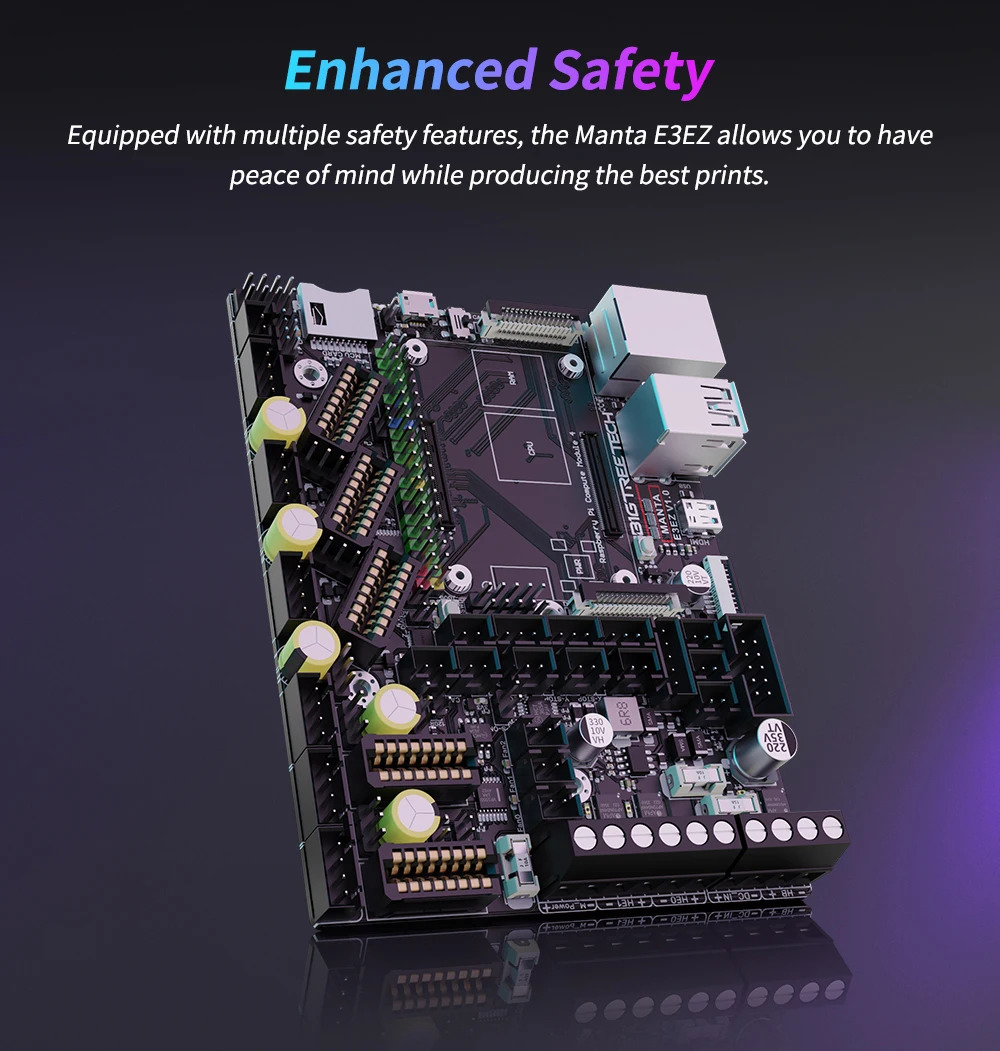

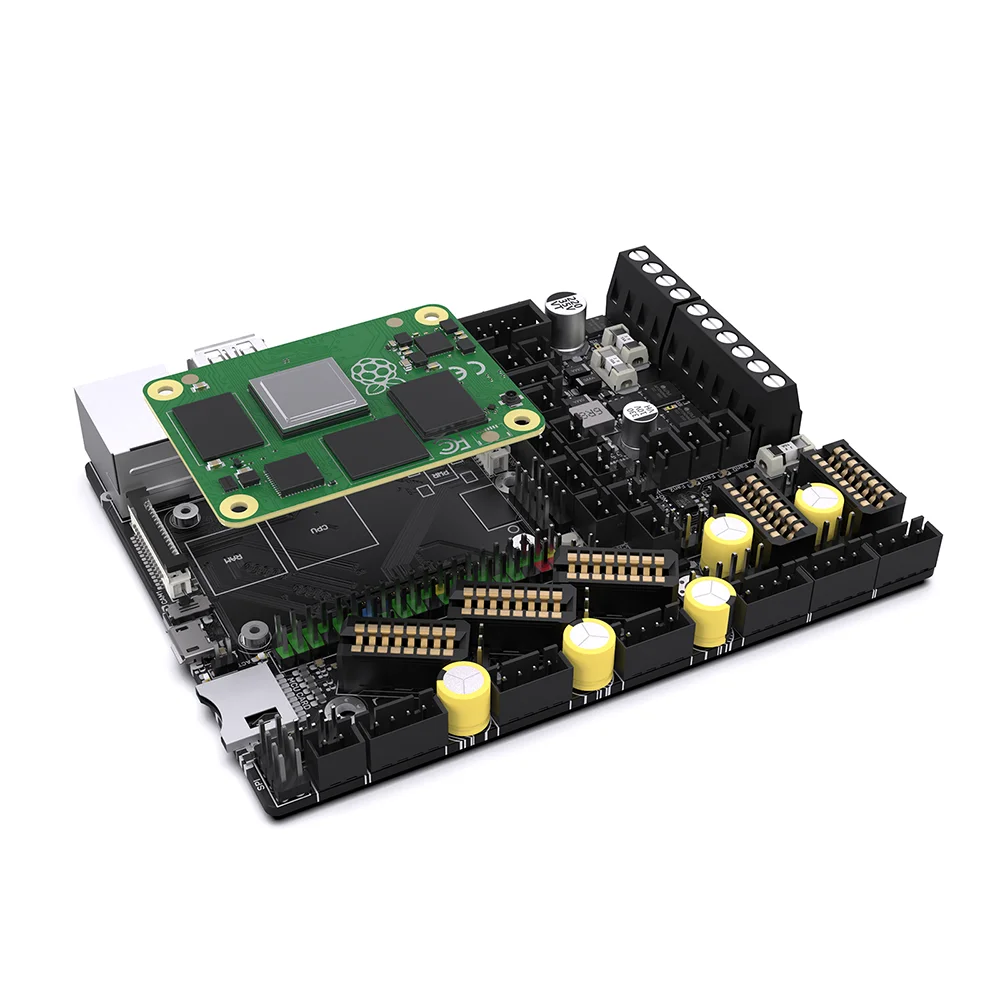

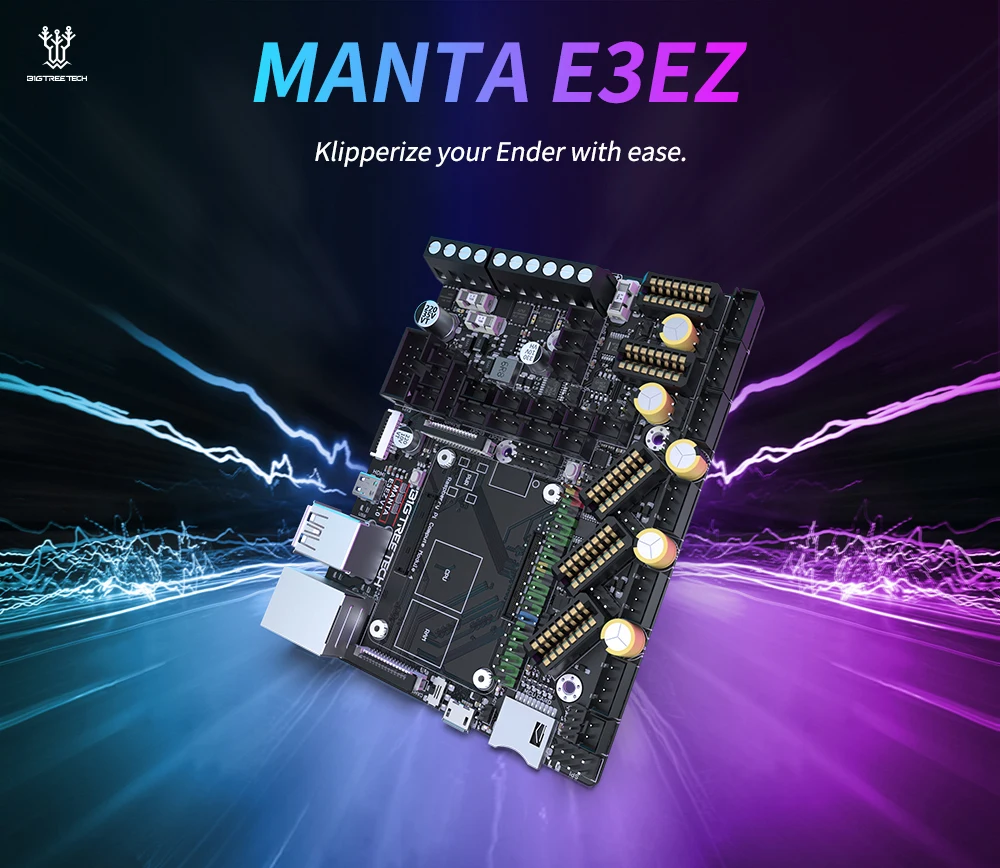

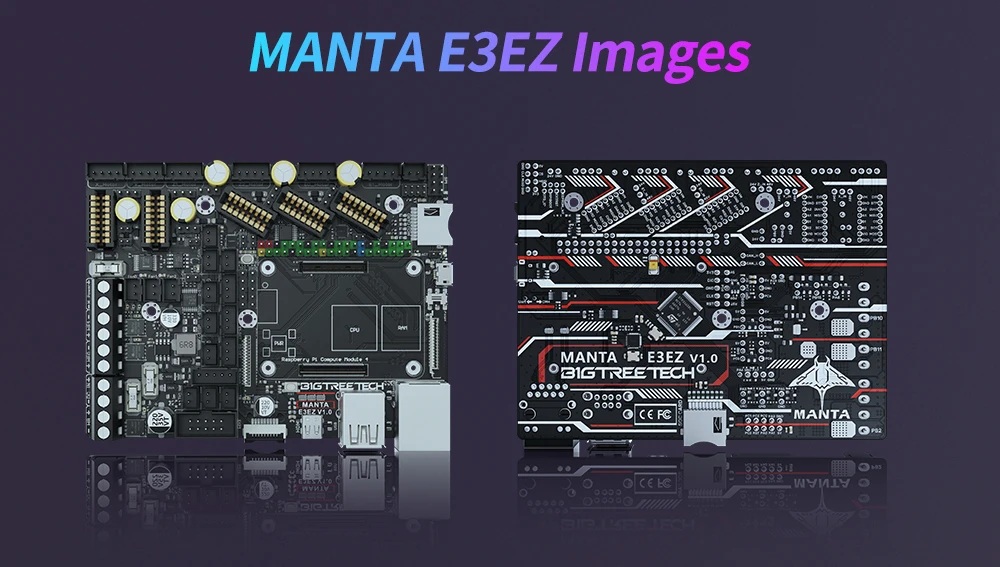

BIGTREETECH MANTA E3 EZ V1.0 é uma placa-mãe de 32 bits desenvolvida pela equipe de impressão 3D da Shenzhen Big Tree Technology Co., Ltd. para drivers da série Ender-3, Klipper e EZ. É compatível com furos de montagem Ender-3 motherboard. Basta conectar a placa de núcleo, e seu Ender-3 será capaz de executar Klipper, eliminando muito a fiação em massa entre a placa-mãe e Raspberry Pi, e também economizando muito espaço no chassi. Os cabeçalhos BTB são projetados em MANTA E3EZ V1.0, para que os clientes possam optar por usar CM4 ou outras soluções, resolvendo assim a escassez insana de Raspberry Pi CM4.
Notas:
Ao instalar o Manta E3EZ no Ender3 V2 ou Ender Pro, há um conflito entre a posição da placa do sistema e o parafuso superior do shell. Os clientes não podem instalar este parafuso, caso contrário, existe o risco de danificar a placa do sistema.

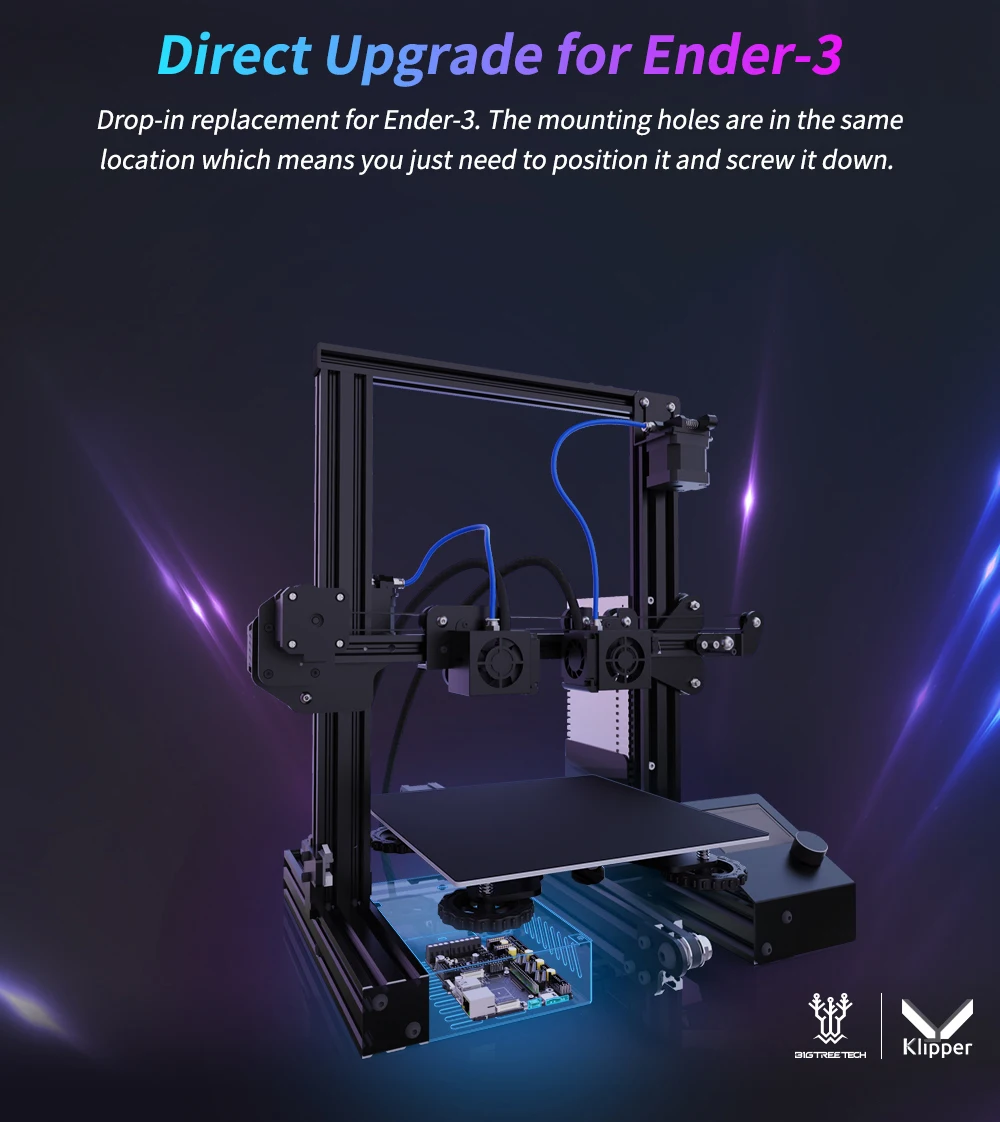

Manta E3 EZ é compatível com Ender-3 e pode substituir diretamente a placa-mãe original Ender-3. No entanto, devido à integração de muitas funções nesta placa-mãe, não podemos garantir que seu tamanho seja totalmente compatível com outros modelos End, portanto, podemos precisar usar cópias impressas para instalação auxiliar. Para ver se o seu modelo precisa usar esta impressão, por favor, consulte este link:
Característica

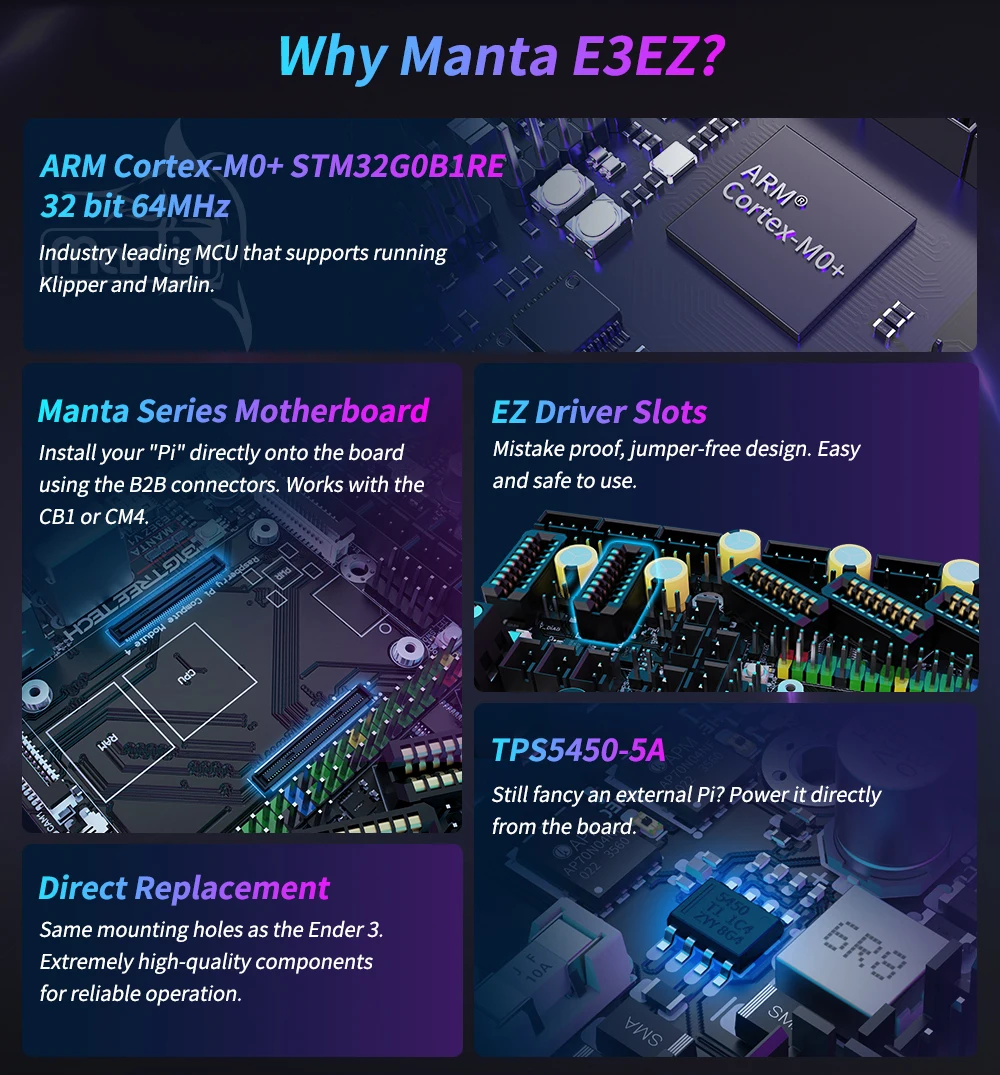

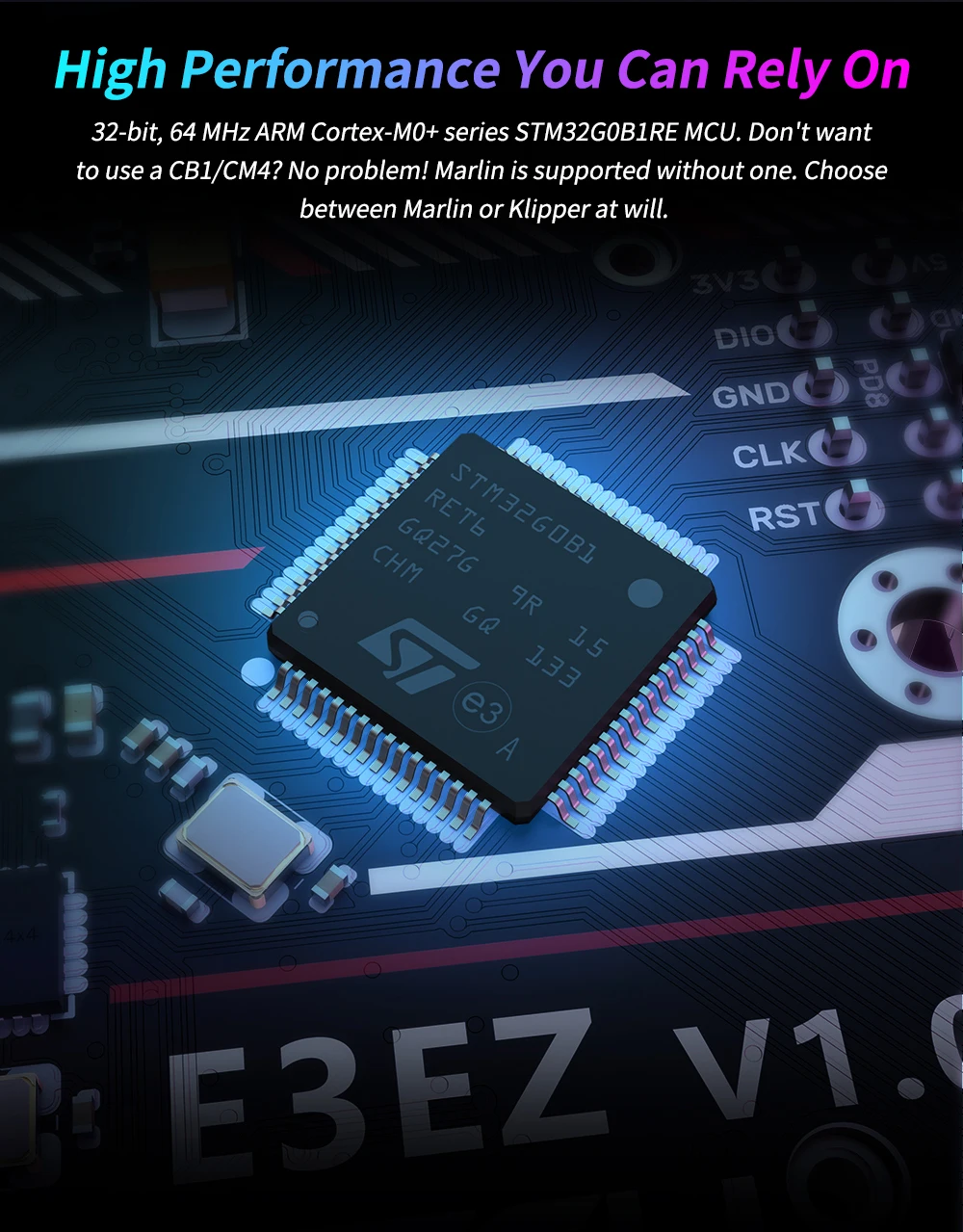

1.32bit 64MHz ARM Cortex-M0 + série STM32G0B1RE MCU.

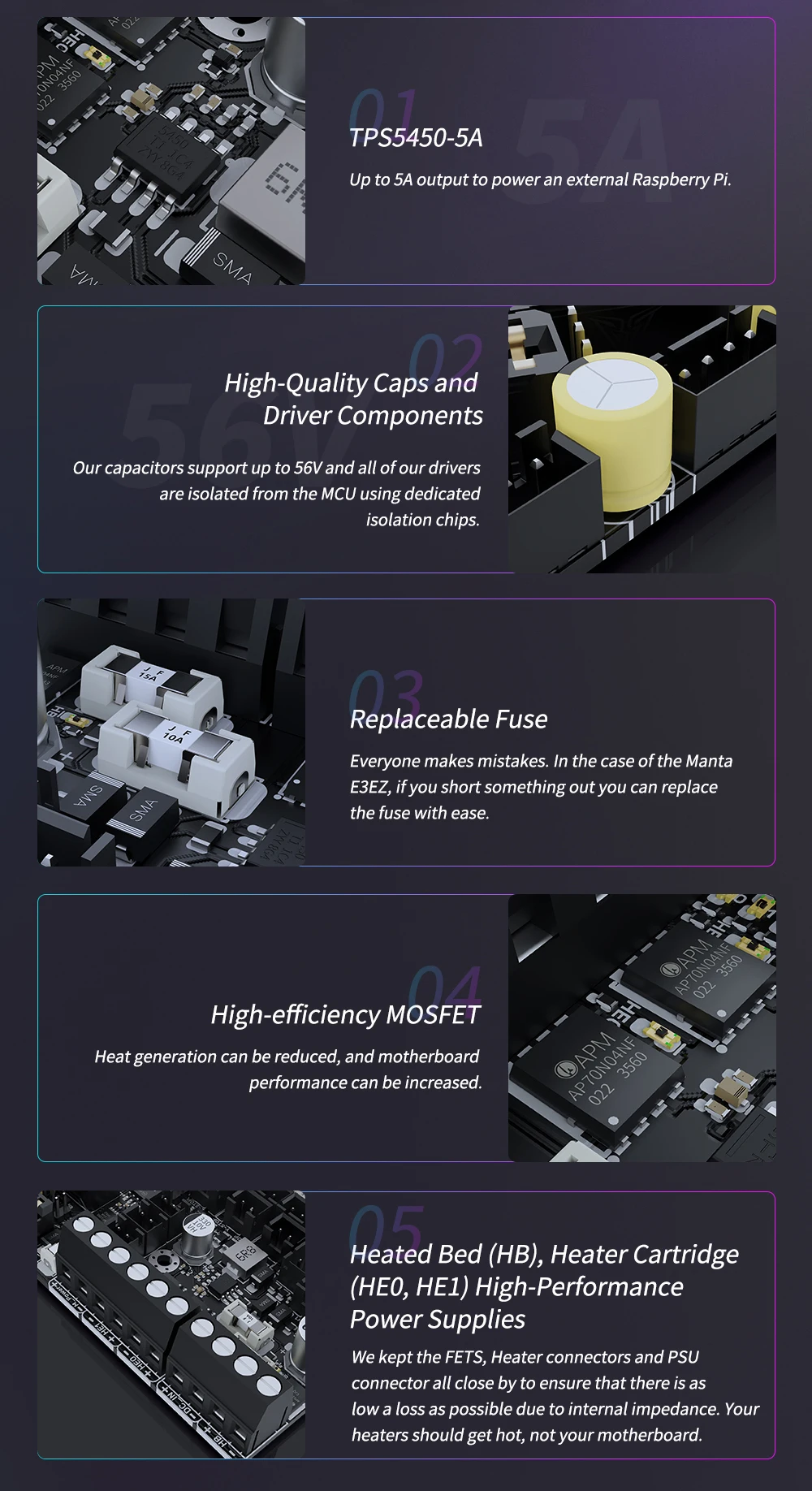

2. O chip de alimentação suporta entrada de energia DC12/24V, saída atual nominal de 5A max contínua e 6A max instantânea, fonte de alimentação suficiente para Raspberry Pi.
3. O circuito do termistor é protegido para impedir dano de MCU das conexões aquecidas shorted do cartucho da cama e do calefator.

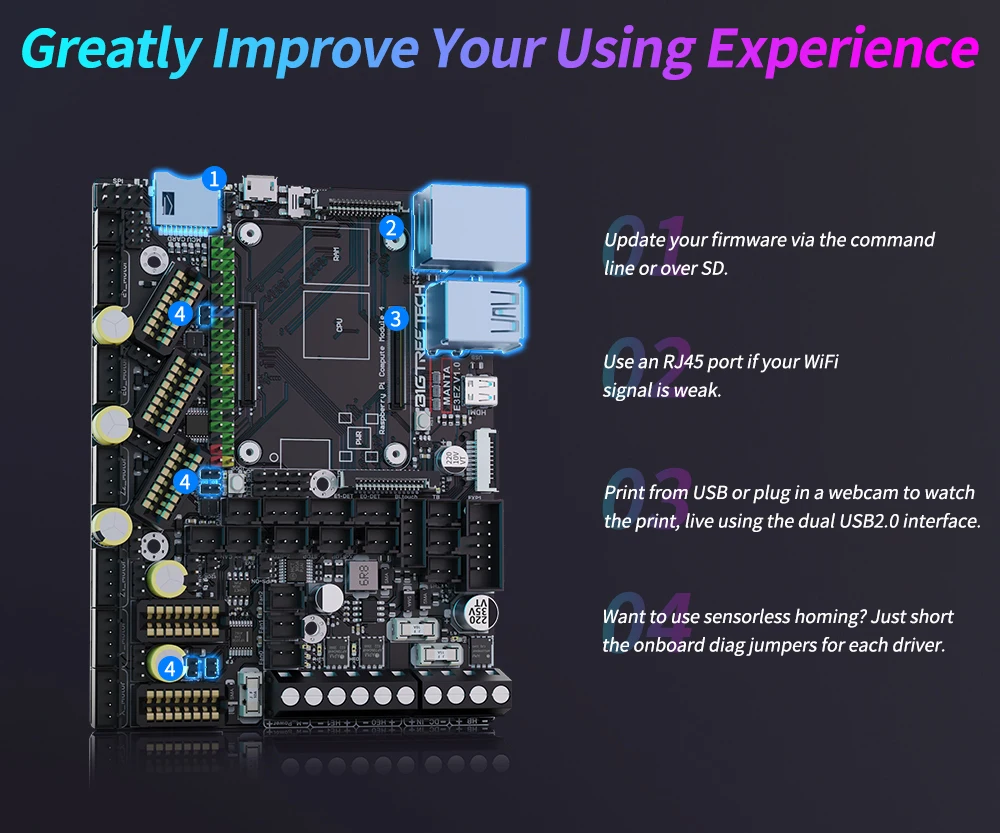

4. O firmware MCU pode ser promovido através do cartão do SD, ou do uso DFU através do comando make flash de Klipper.

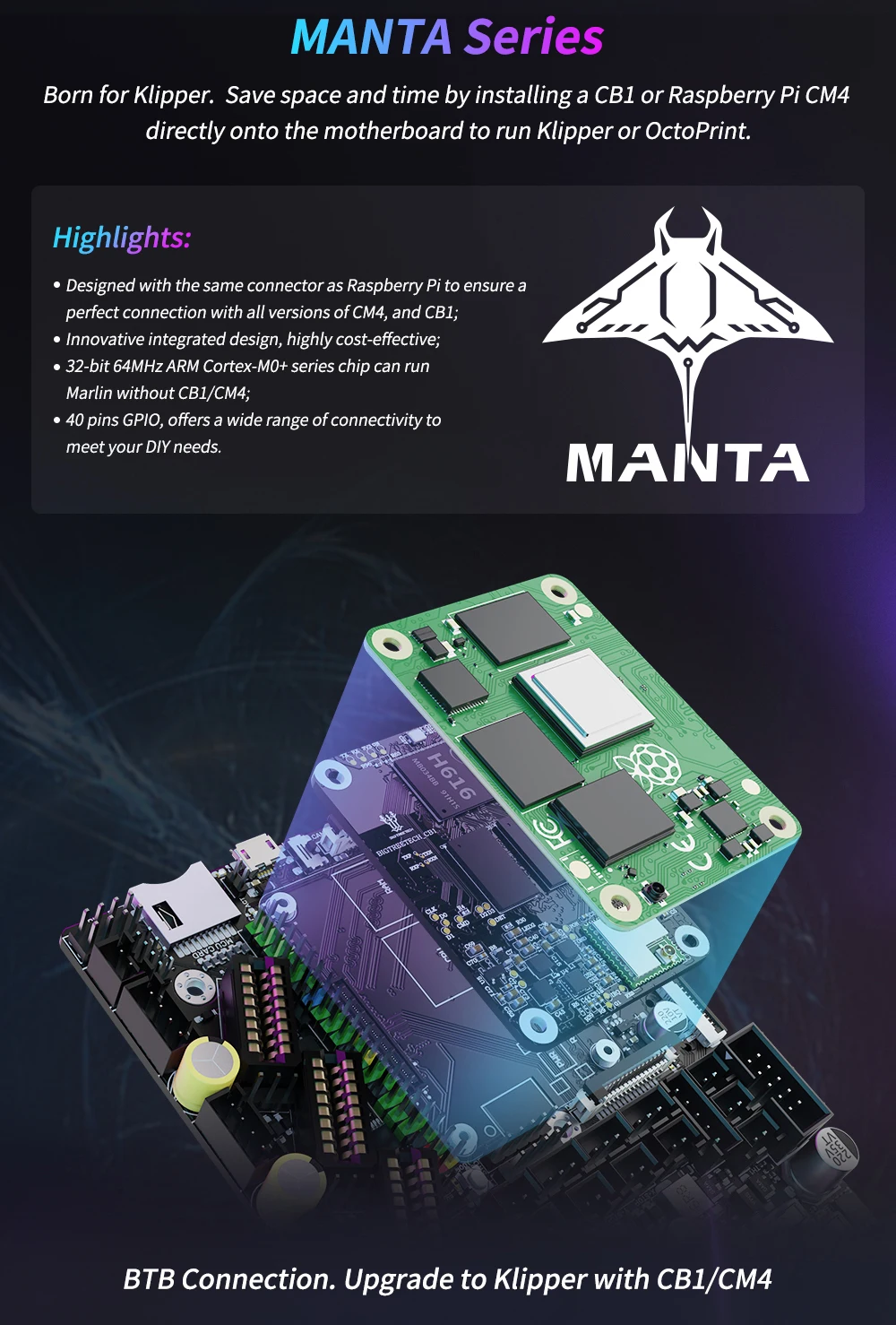

5. Os conectores BTB são adotados entre a placa-mãe e a placa principal, permitindo a escolha de outras soluções de placa principal além do CM4.

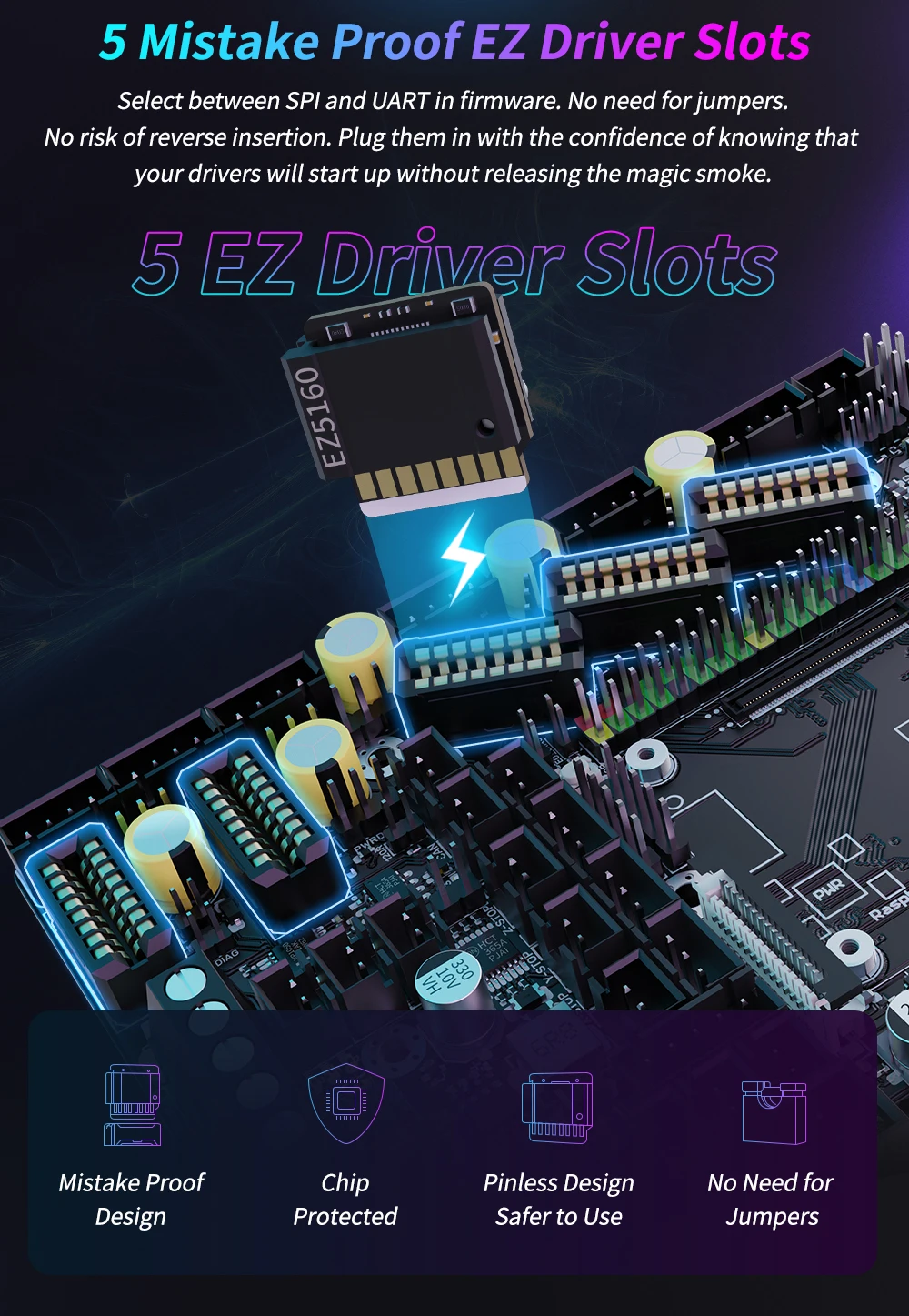

6. Modo integrado SPI e UART do driver EZ, que pode ser usado diretamente sem um jumper.
7. Pino DIAG a bordo, facilmente configurável com jumpers.
8. Apoie a recuperação da perda de poder, o sensor do runout do filamento, o auto sem energia, o BLTouch, o RGB, etc.
9. MOSFET de alta eficiência para menos geração do calor.
10. fusível substituível para a manutenção fácil.
11. Interface SPI integrada para conectar o sensor de aceleração para permitir a modelagem de entrada do Klipper.
12. A relação do sensor da temperatura adota um resistor pull-up da elevada precisão.
13. Cada módulo do motorista do motor pode selecionar a tensão correspondente do motor por tampas do jumper.
14. A fonte de alimentação do motor suporta até 56V, e para a tensão maior ao usar EZ5160, um chip de isolamento é usado para proteger o controle principal da queima IO.

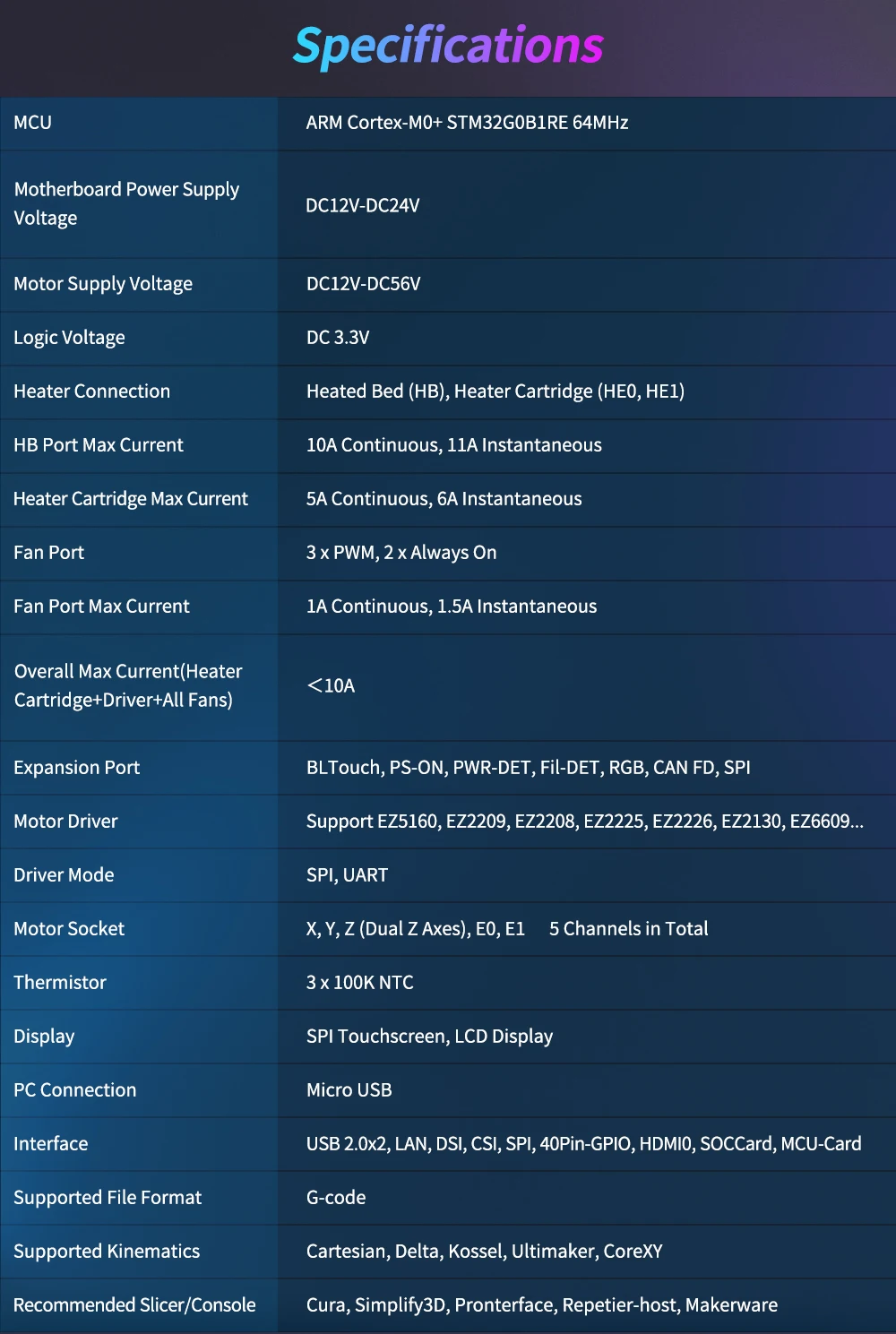

Especificações

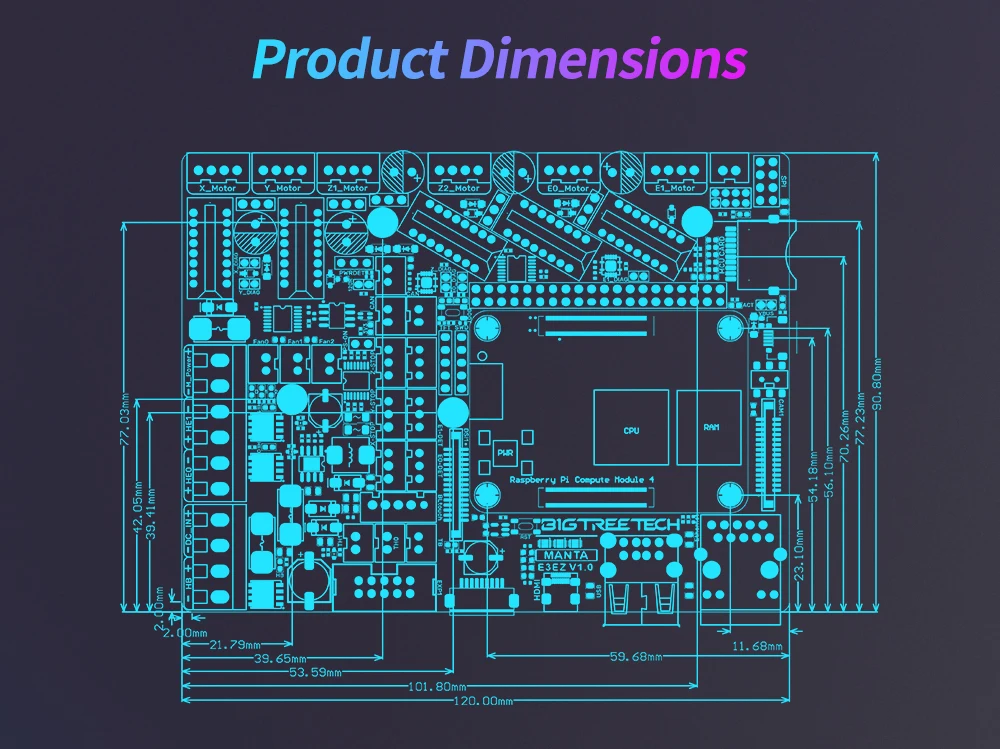

Dimensões: 90.8x120mm
MCU: 64MHz BRAÇO Cortex-M0 + STM32G0B1RE
Motherboard Power Supply Voltagem: DC12V-DC24V
Tensão de alimentação do motor: DC12V-DC56V
Tensão lógica: DC 3.3V
Conexão do calefator: Cama aquecida (HB), cartucho do calefator (HE0, HE1)
Corrente máxima do porto do HB: 10A contínuo, 11A instantâneo
Corrente máxima do cartucho do calefator: 5A contínuo, 6A instantâneo
Porta do fã: 3 x CNC, 2 x sempre ligado
Corrente máxima do porto do fã: 1A contínuo, 1.5A instantâneo
Corrente máxima total (cartucho do calefator + motorista + todos os fãs):<10A

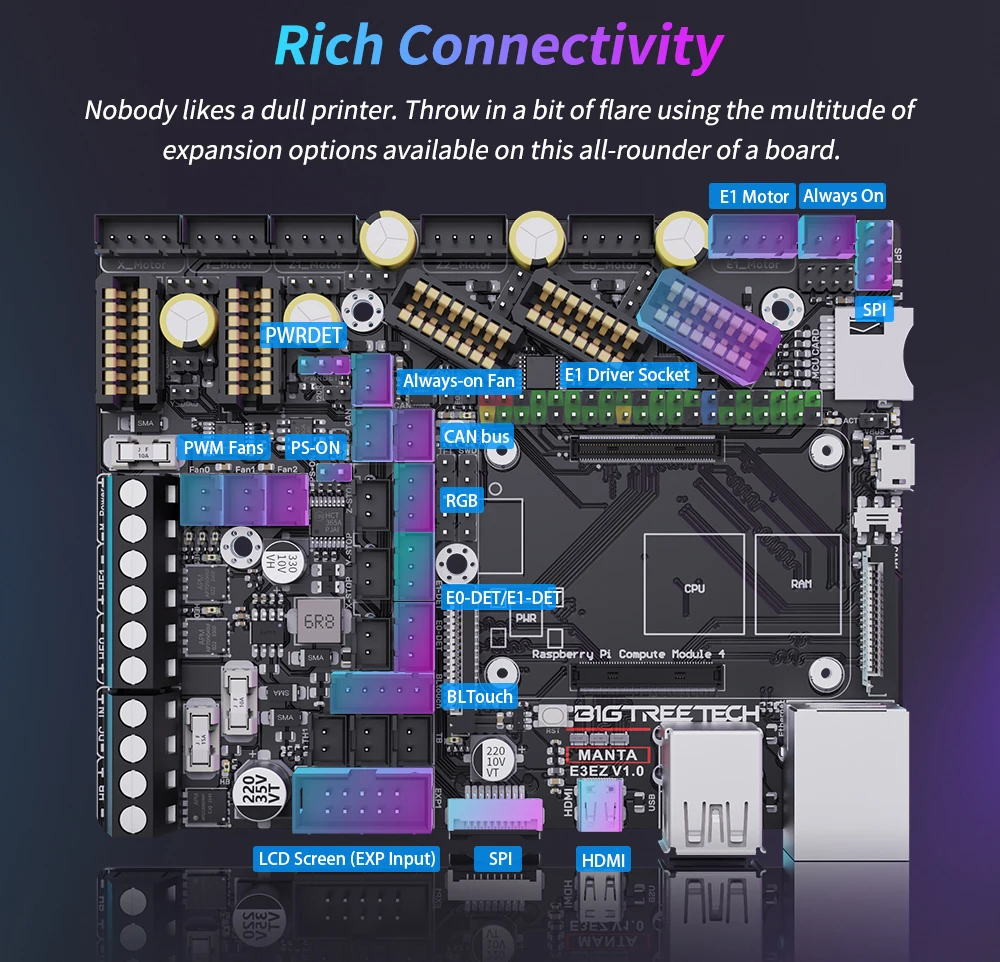

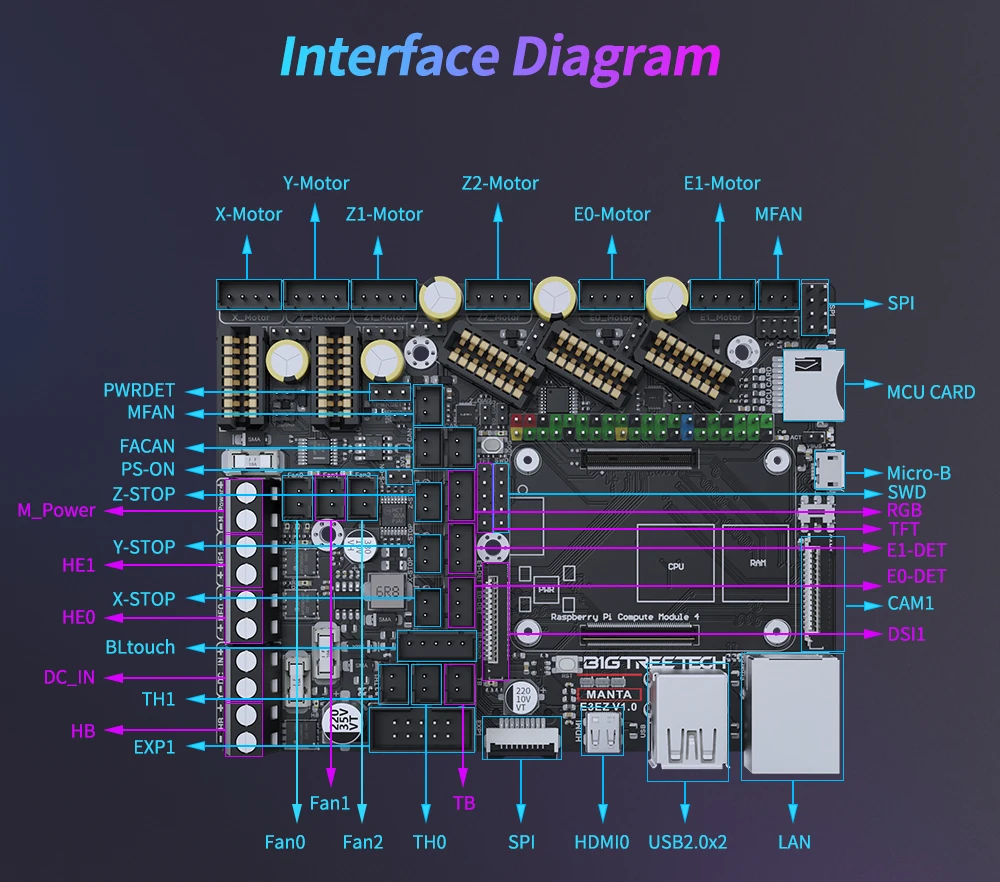

Porto da expansão: BLTouch, PS-ON, PWR-DET, Fil-DET, RGB, PODE FD, SPI
Motorista do motor: Apoio EZ5160, EZ2209, EZ2208, EZ2225, EZ2226, EZ2130, EZ6609. ..
Modo do motorista: SPI, UART
Soquete do motor: X, Y, Z (eixos duplos de Z), E0, E1, 5 canais no total
Termistor: 3x100K NTC
Exposição: Ecrã táctil do SPI, exposição do LCD
Conexão do PC: Micro-USB
Portas funcionais: USB 2.0×2, LAN, DSI, CSI, SPI, 40 pinos GPIO, HDMI0, SOC-cartão, MCU-cartão
Formato de arquivo suportado: código G
Cinemática suportada: Cartesiano, Delta, Kossel, Ultimaker, CoreXY
Fatiador/Console Recomendado: Cura, Simplify3D, Pronterface, Repetier-host, Makerware

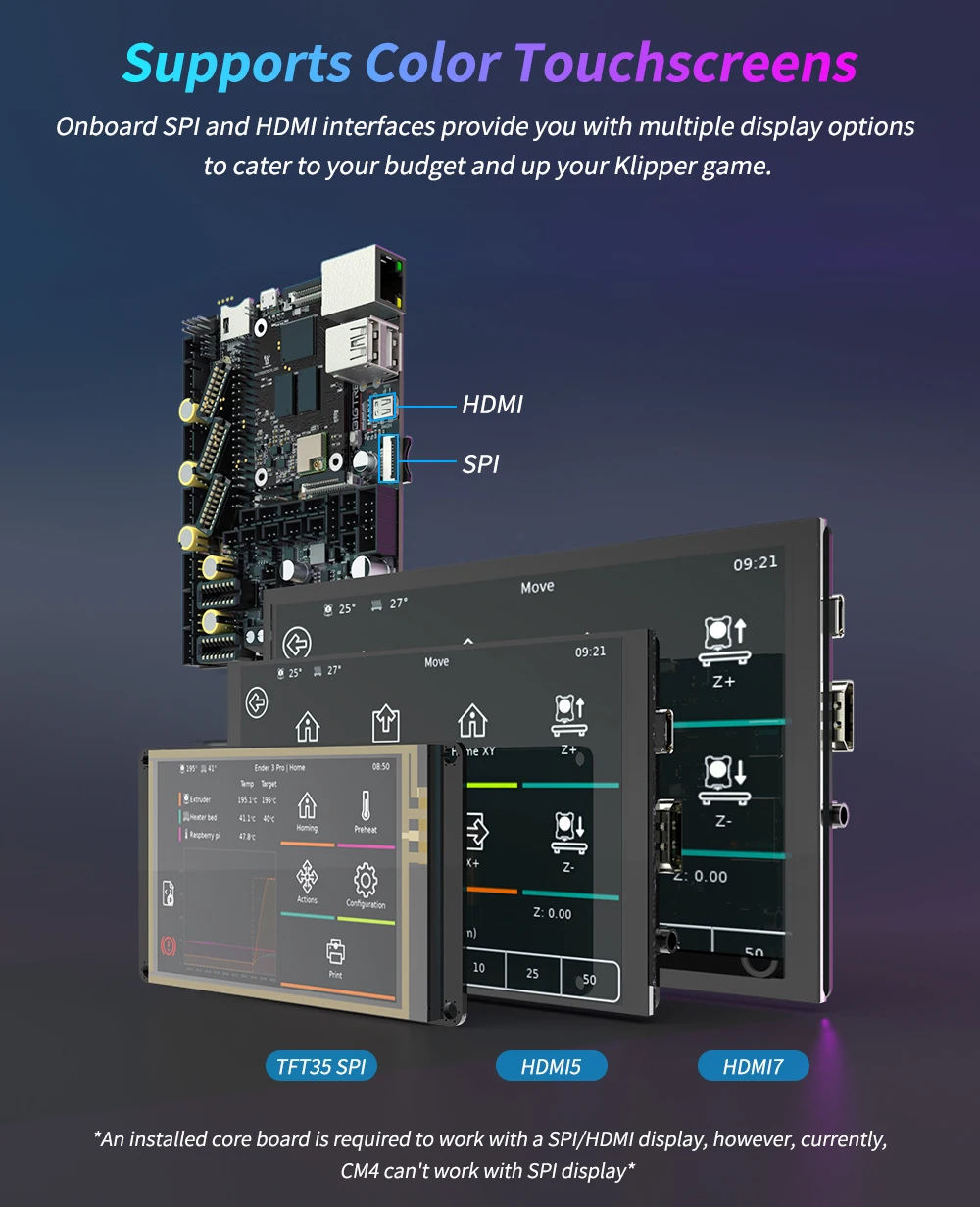

Adaptando a tela: as motherboards série MANTA suportam tela SPI e tela HDMI
IO2CAN
Transferir para 40pin GPIO
Encontre o problema que o CB1 velho V2.1 não pode ser compatível com a tela TFT35 SPI
Fornecer interface CAN bus
Fornecer interface SPI de FPC
Notas
Clientes CB1 V2.2 podem escolher as seguintes combinações: Manta E3EZ + 5 * EZ2209 + TFT35SPI
CB1 V2.1 clientes precisam usá-lo com IO2CAN, e pode escolher as seguintes combinações: Manta E3EZ + 5 * EZ2209 + TFT35SPI + IO2CAN
TFT 35 SPI pode trabalhar diretamente com Manta M4P/M5P/M8P + CB1 v2.2 sem a necessidade de módulos adicionais. Devido à ausência de uma interface FPC IPS no adaptador PI4B, ao usar TFT 35 SPI com o adaptador PI4B + CB1 v2.2, ainda requer um módulo IO2CAN para conversão de interface.

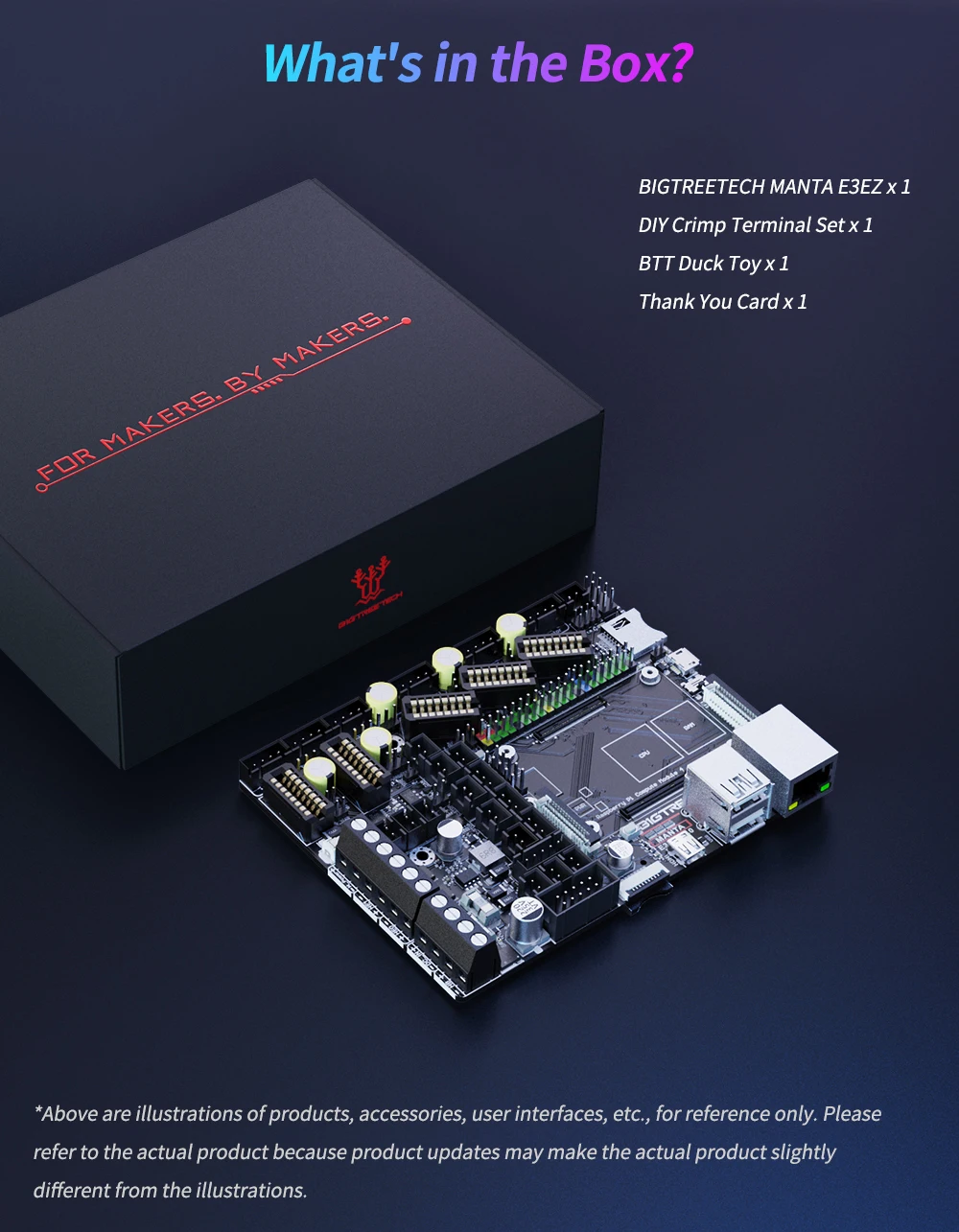

Lista do pacote
Placa do Manta E3EZ: Manta E3EZ V1.0 * 1PCS
