Bigtreetech-can Suporte para Placa de Ferramentas para Impressora 3d Expansão Klipper Mainboard U2c Ender3 Max31865 Ebb36 Ebb42 Pt100 U2c

EBB = Extrusora Breakout Board

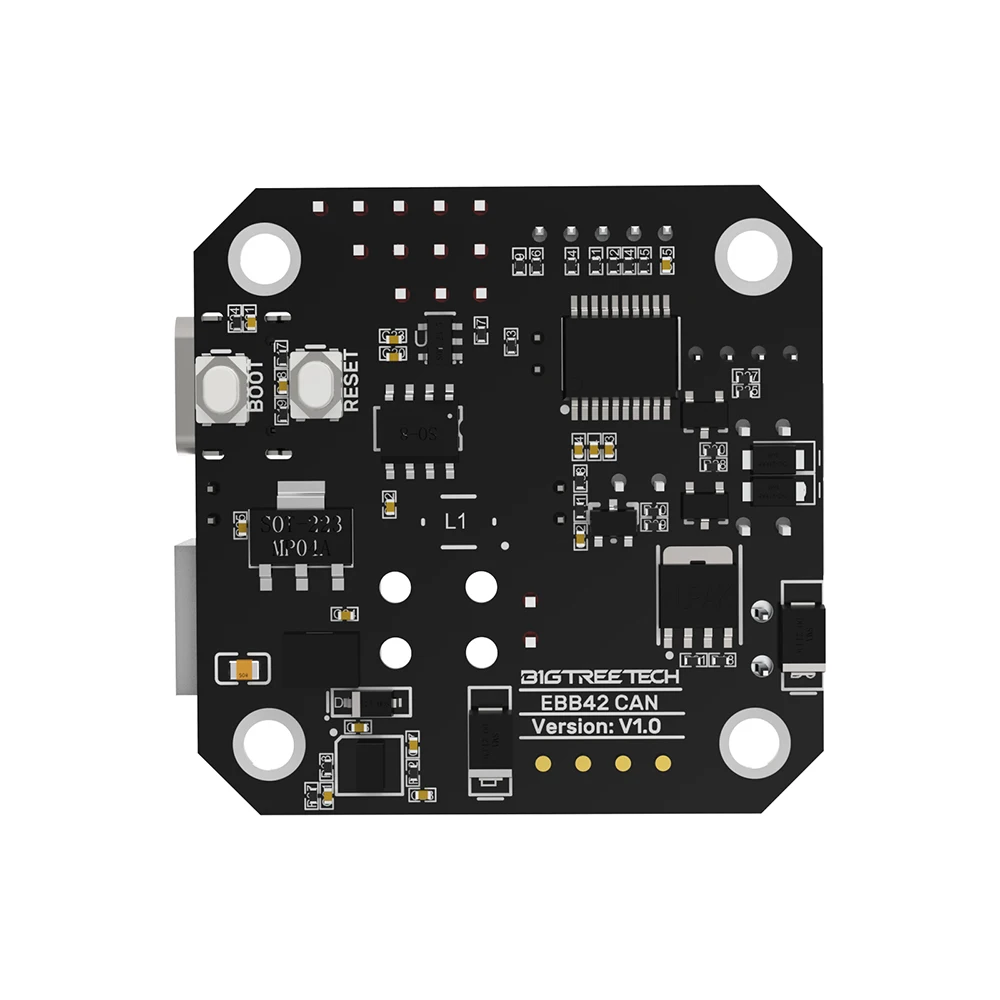

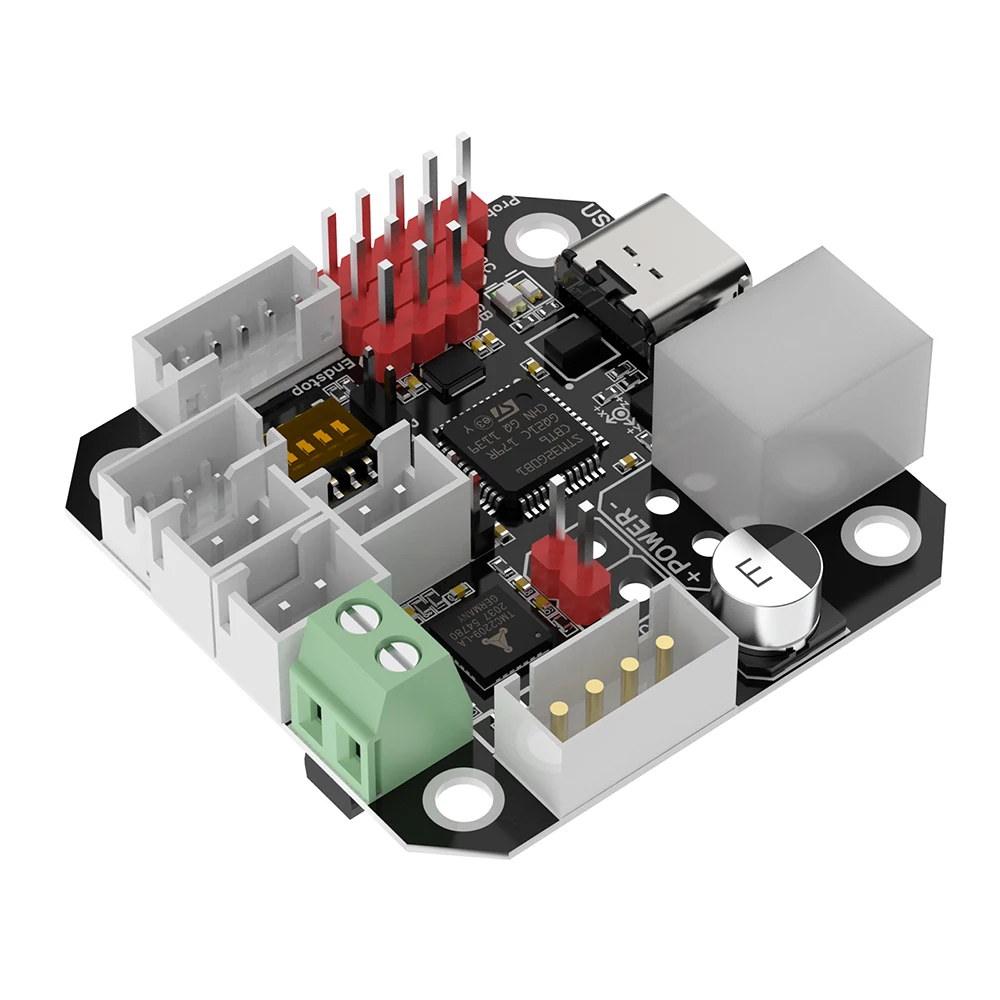

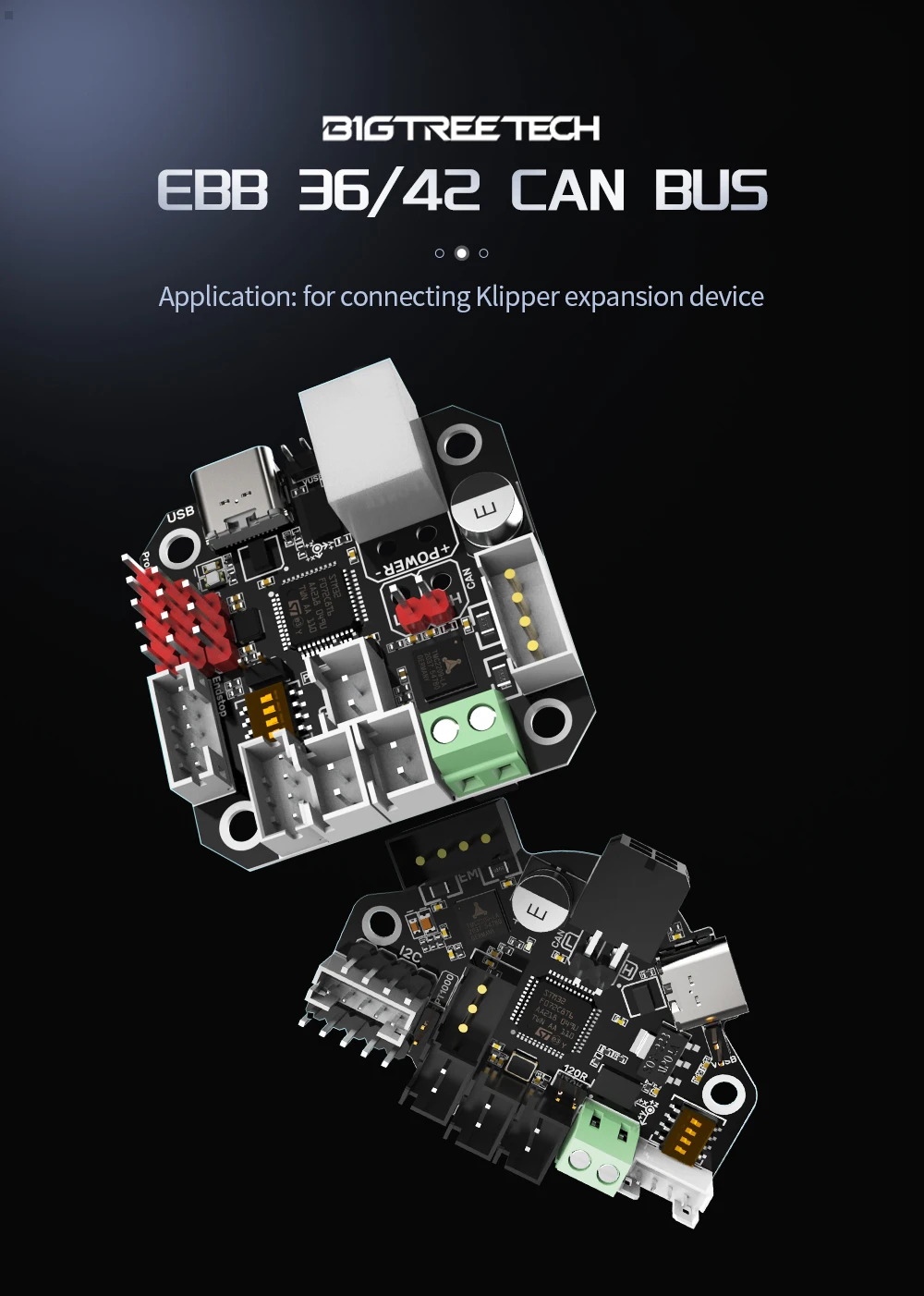

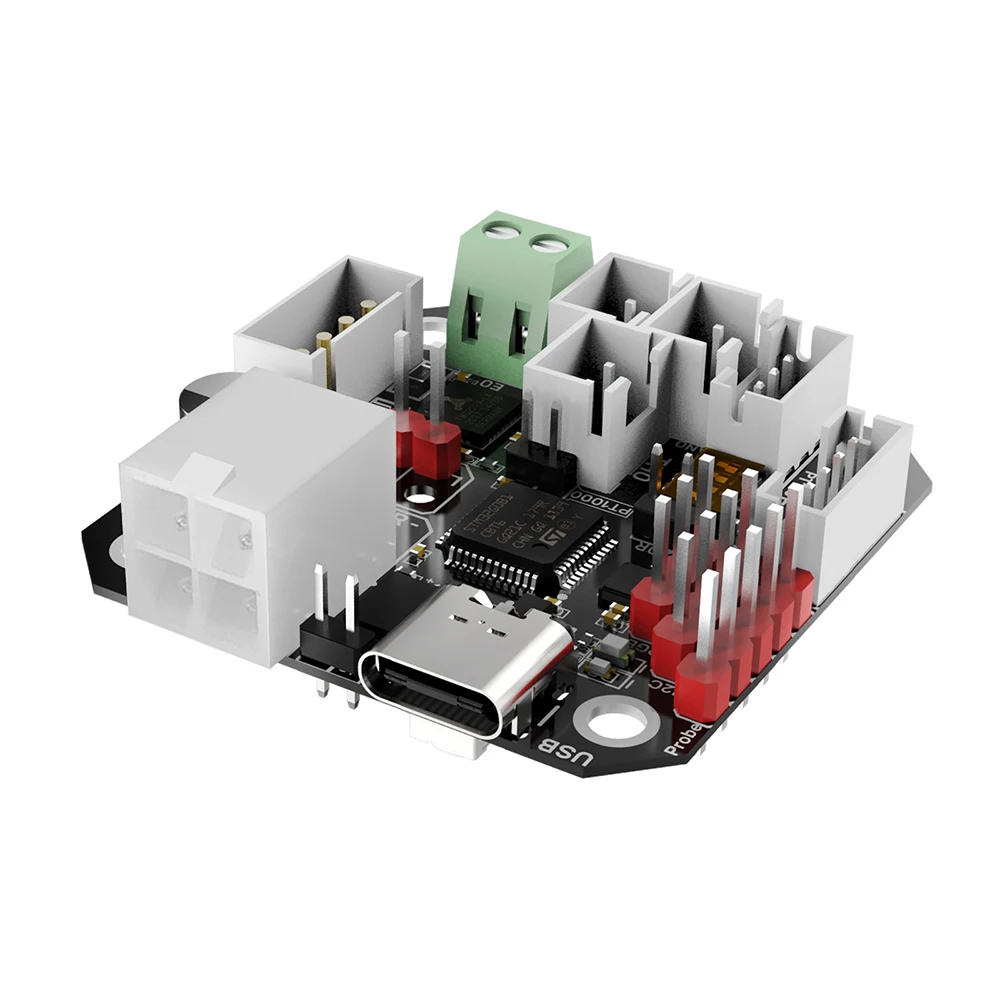

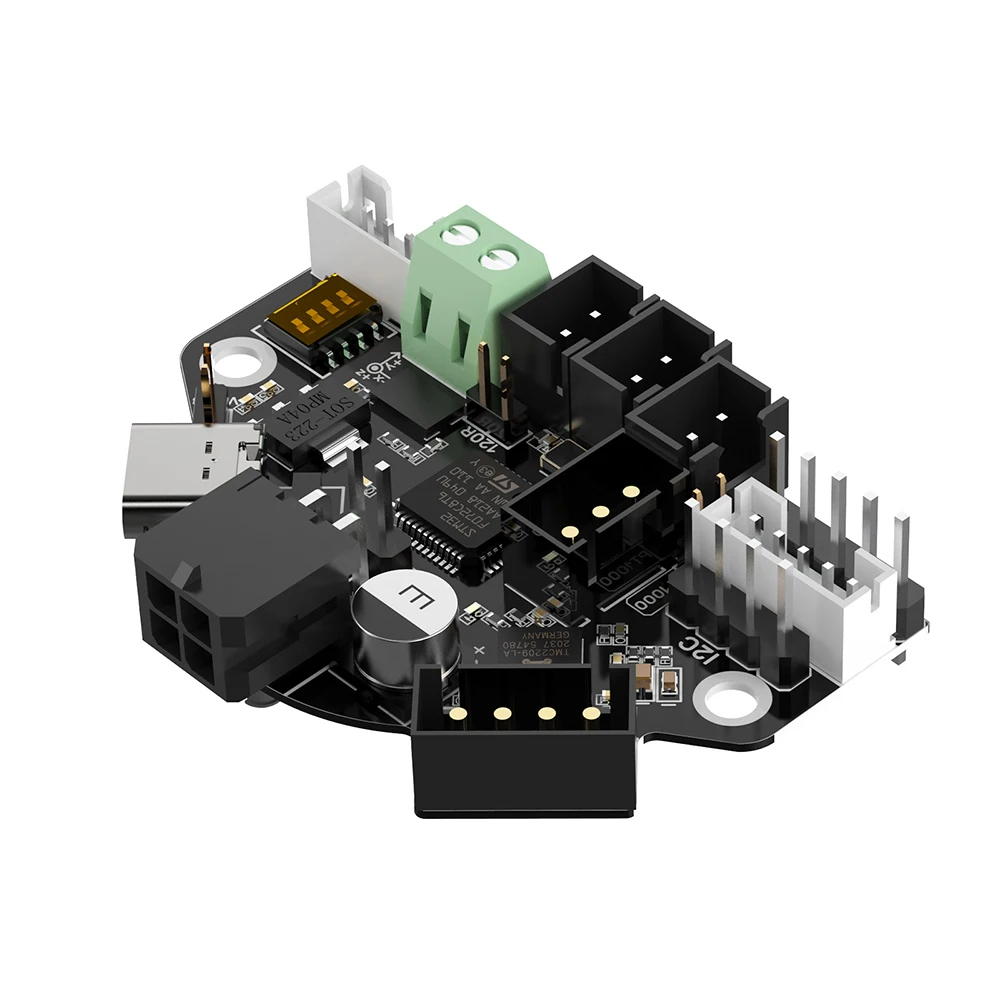

BIGTREETECH EBB42 PODE é uma placa do adaptador do bocal projetada especialmente para o motor deslizante da extrusora 42, que é lançado pela equipe da impressão 3D Shenzhen Big Tree Technology Co., Ltd. Ele pode se comunicar via porta USB ou CAN BUS, simplificando muito as fiações.

Sugestão: Não ligue o HDMI, ele pode relatar um erro

O BTT EEB42 PODE suportar apenas o Klipper no momento.

Características

1. Com os botões BOOT e RESET reservados, os usuários podem atualizar o firmware via modo DFU por USB.

2. O circuito de proteção adicionado no termistor evita queimar o chip de controle principal causado pela corrente de vazamento da haste de aquecimento.

3. O usuário pode selecionar os valores dos resistores pull-up do termistor através do fio do jumper, para apoiar PT1000 (resistores pull-up de 2.2K), que faz conveniente para DIY.

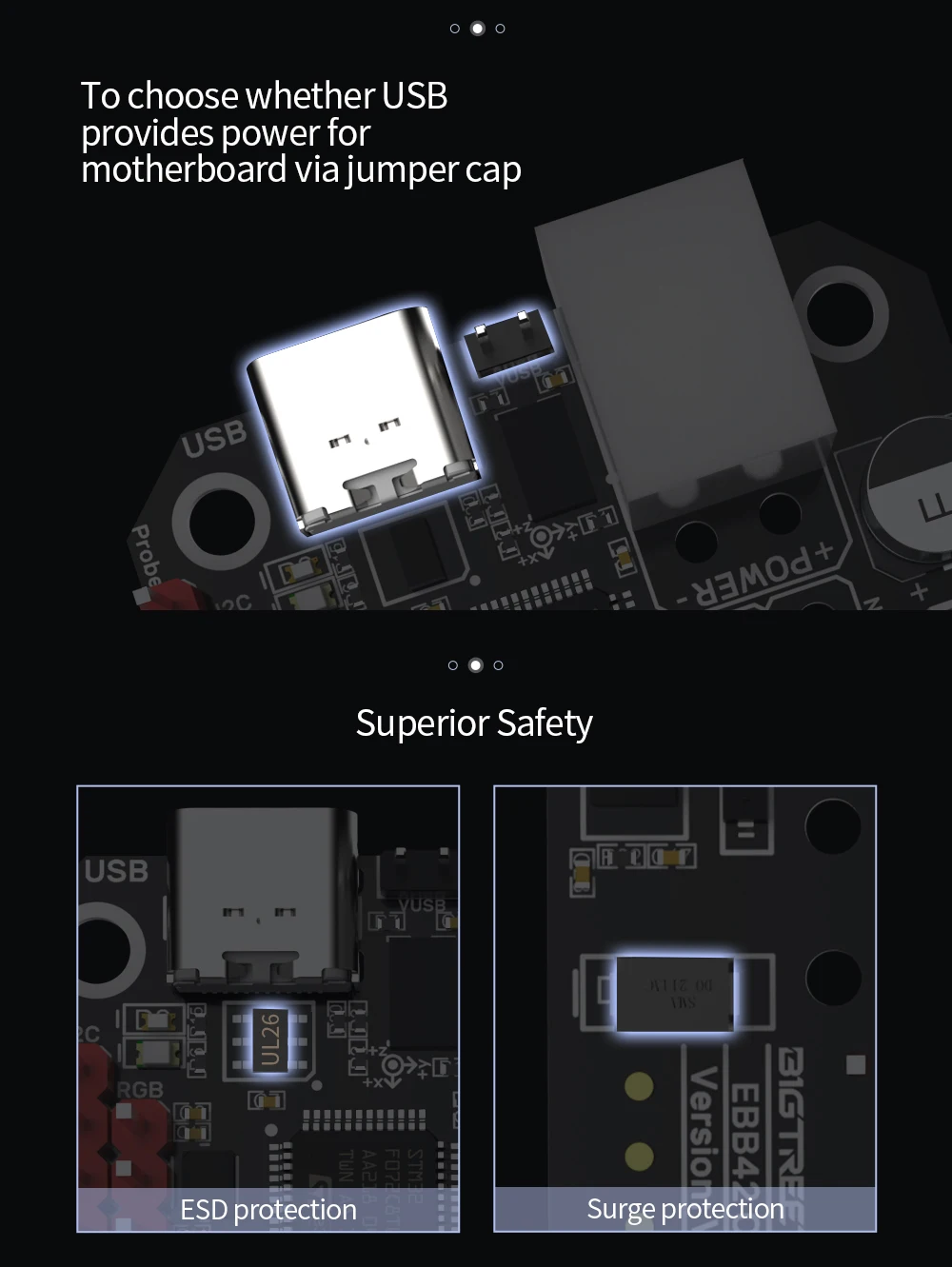

4. Conecte o tampão do jumper do witha do USB para obtê-lo poder sobre, que isola eficazmente a placa de controle principal DC-DC de USB 5V.

5. A relação reservada de I2C permite a detecção quebrada e obstruida do filamento, e apoia outras funções DIY.

6. diodos anti-flyback adicionados na haste de aquecimento e as portas dos fãs protegem efetivamente o tubo MOS de ser queimado devido à tensão reversa.

7. A proteção anti-reversa da conexão na relação do poder impede que os usuários queimem a placa-mãe ao conectar equivocadamente a linha elétrica reversa durante DIY.

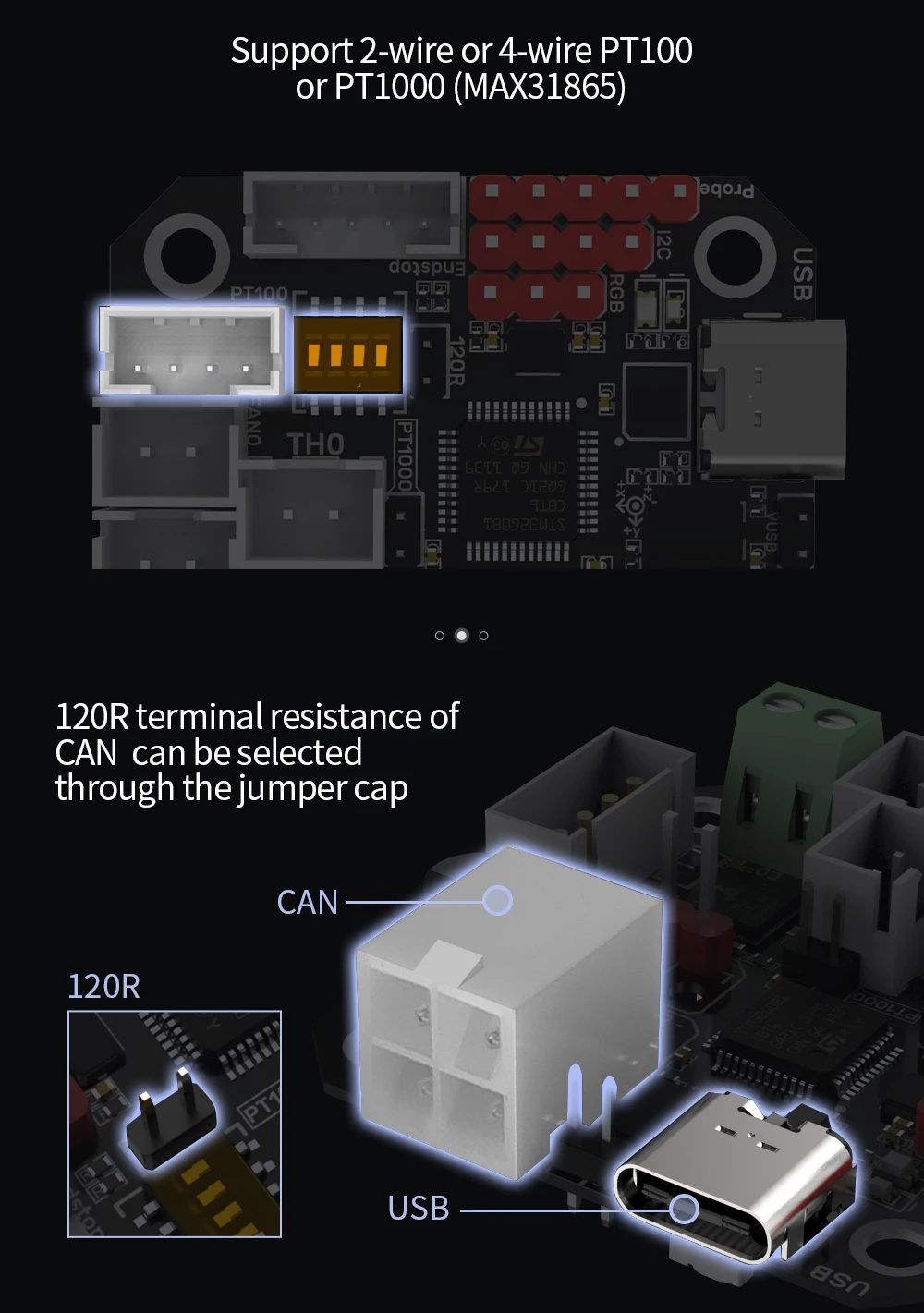

8. Onboard MAX31865 suporta a seleção de 2 fios ou 4 fios de PT100/ PT1000.

9. Suporta comunicação via CAN ou USB. O resistor terminal 120R da CAN pode ser selecionado através da tampa do jumper e reserva interfaces de expansão CAN.

10. O chip equipado de proteção ESD na porta USB impede que a placa de controle principal seja quebrada pela eletricidade estática da porta USB.

Onze. A placa adaptadora está equipada com terminais, palhetas fêmeas, pregos de dupla direção e parafusos, que são acessórios necessários para DIY, atendendo às necessidades DIY dos clientes.

Especificações

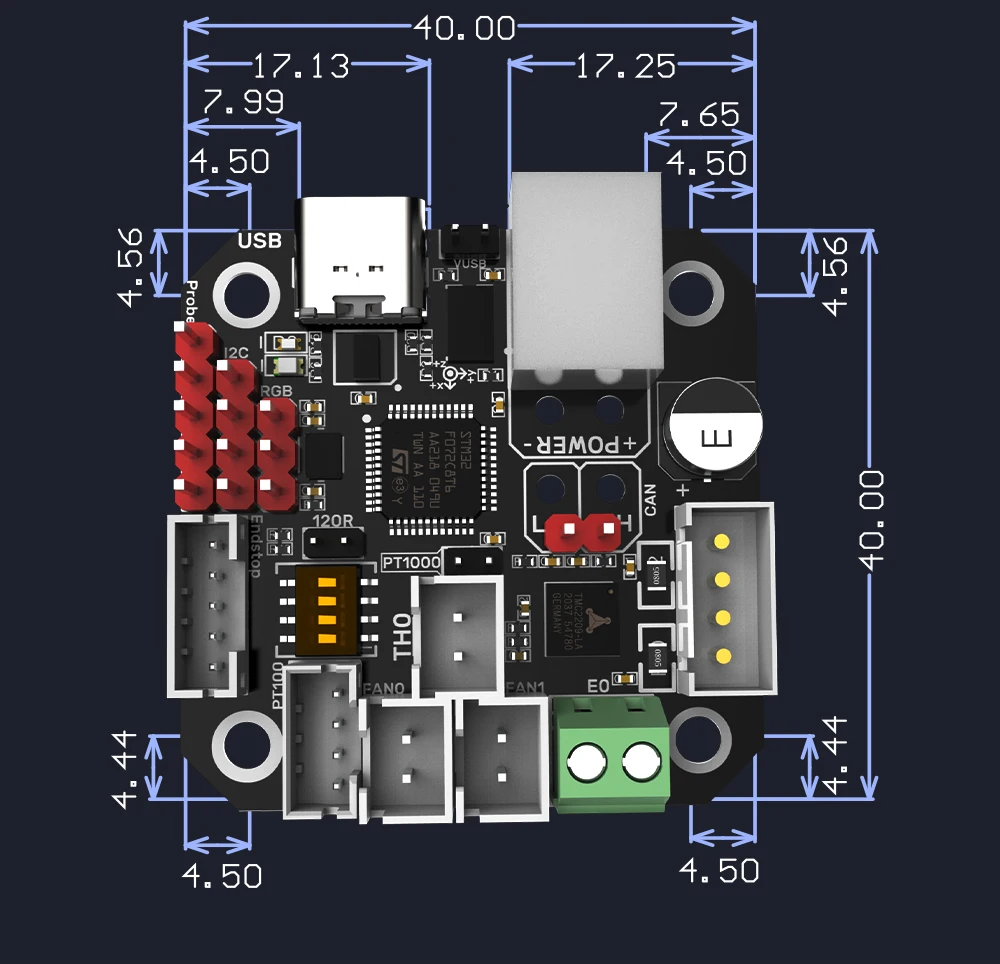

1. Dimensões externas: 40mm x 40mm

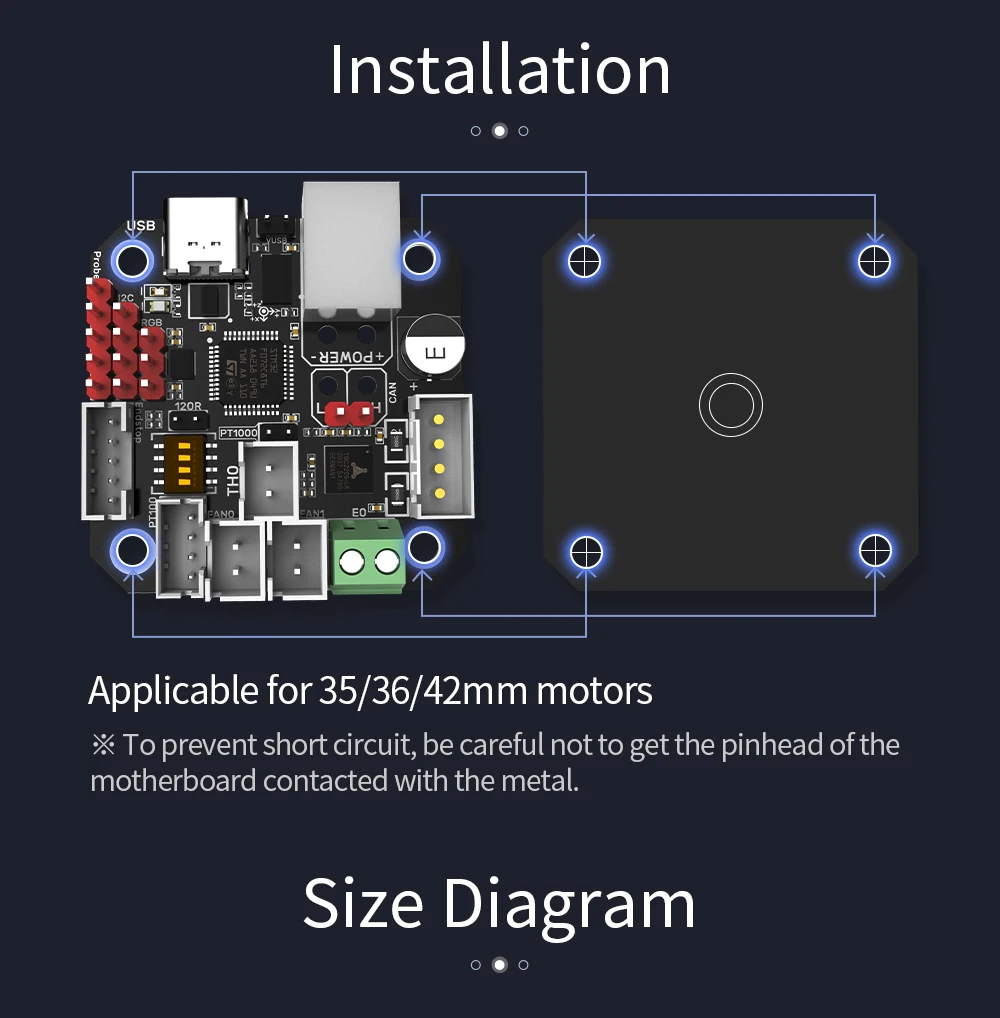

2. Dimensões da instalação: Espaçamento 31mm x 31mm do furo, M3 parafuso holex 4

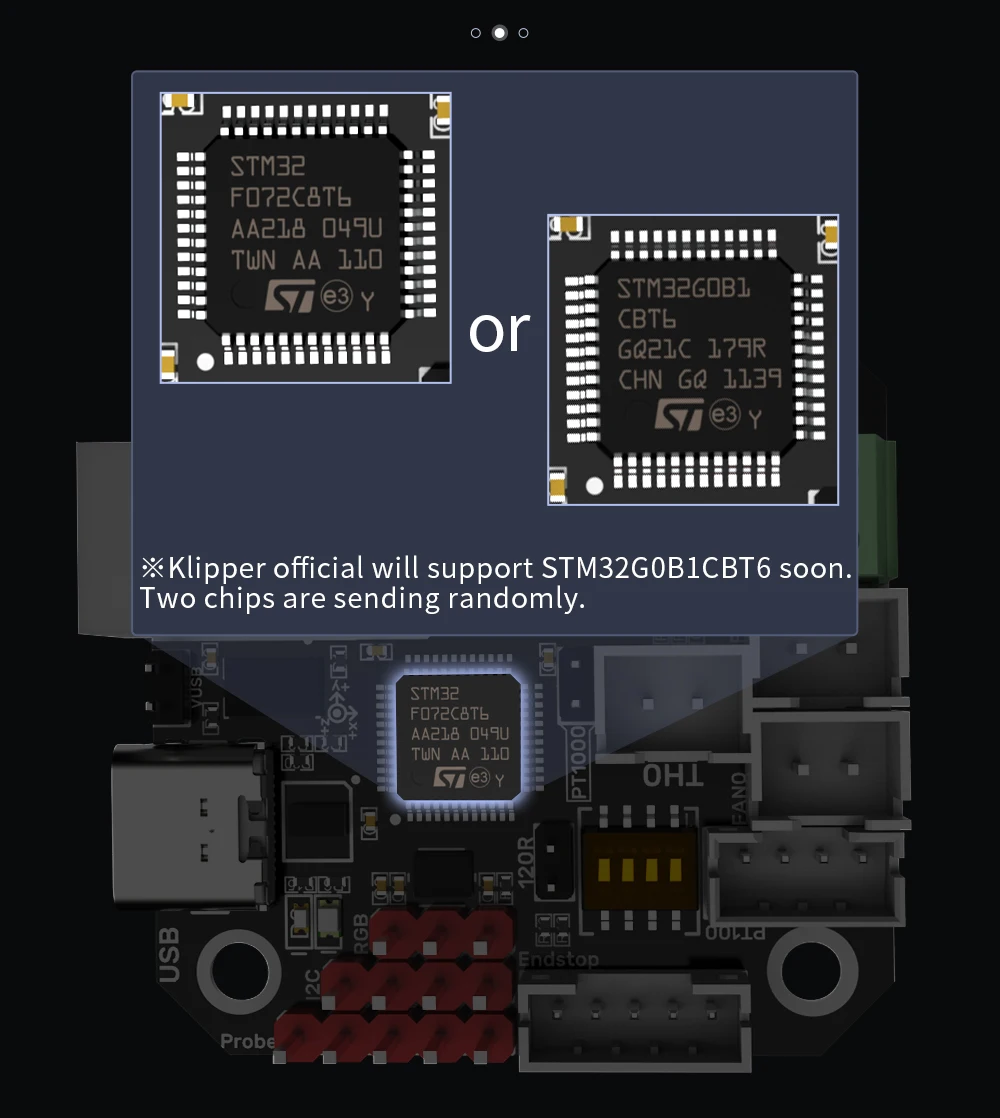

3. Microprocessador: BRAÇO Cortex-M0 STM32F072C8T6 48MHz

Tensão 4. Input: DC12V-DC24V 9A

5. Tensão lógica: DC 3.3V

6. Relação do aquecimento: Aquecimento Rod (E0), saída máxima atual: 5A

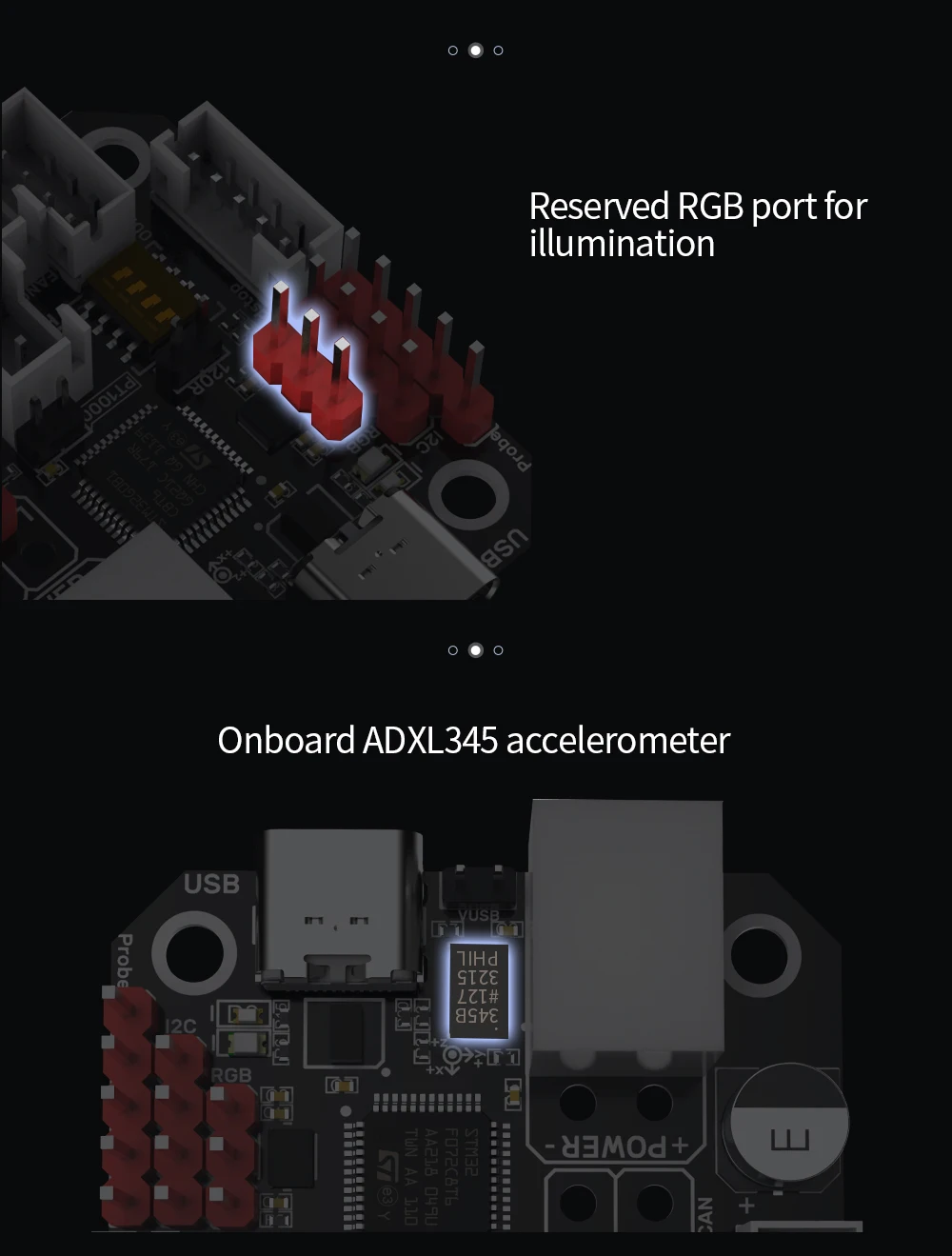

Sensor 7. Onboard: ADXL345

8. Interfaces do fã: Dois fãs do CNC (FAN0, FAN1)

9. Corrente de saída máxima da relação do fã: 1A, valor máximo 1.5A

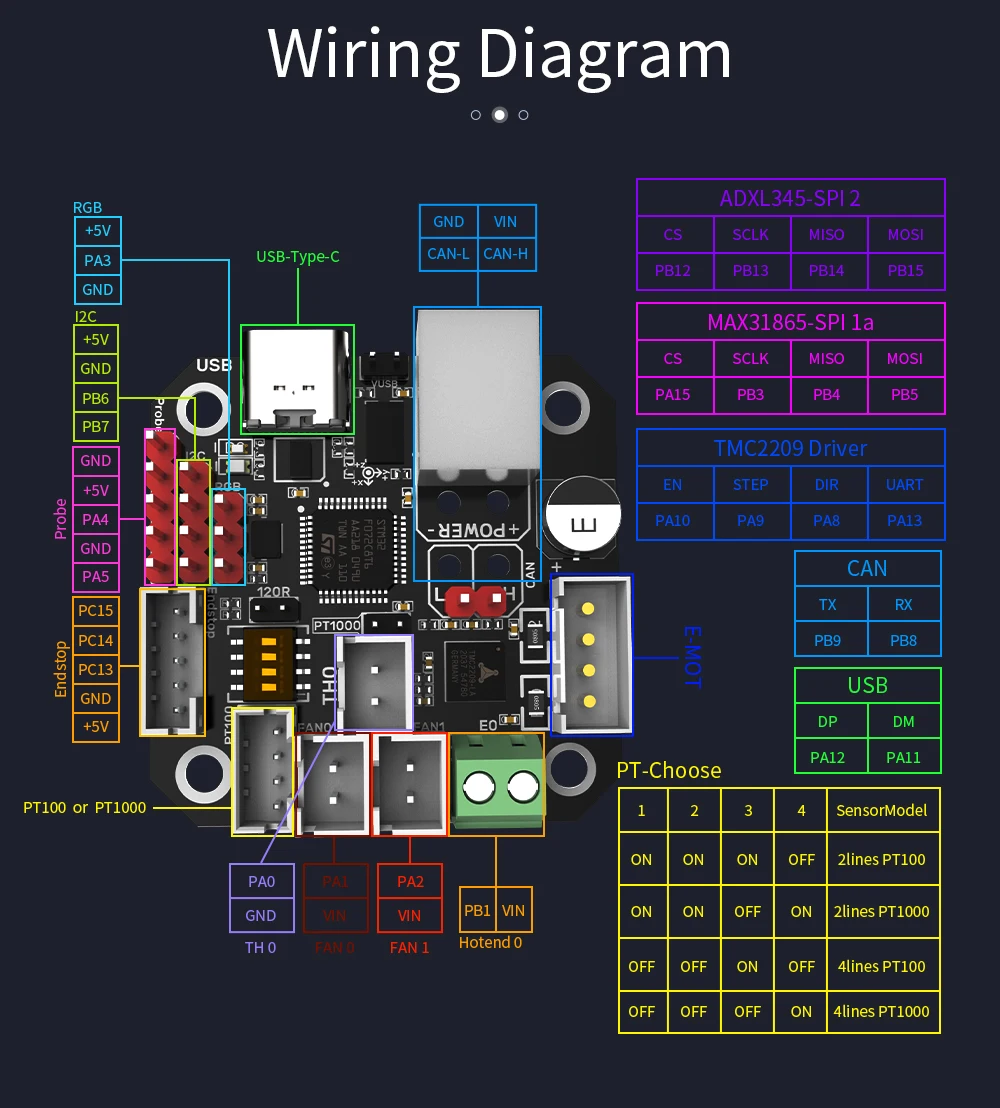

10. Interfaces de expansão: EndStop, I2C, Sonda, RGB, PT100/PT1000, Interface USB, PODE Interface

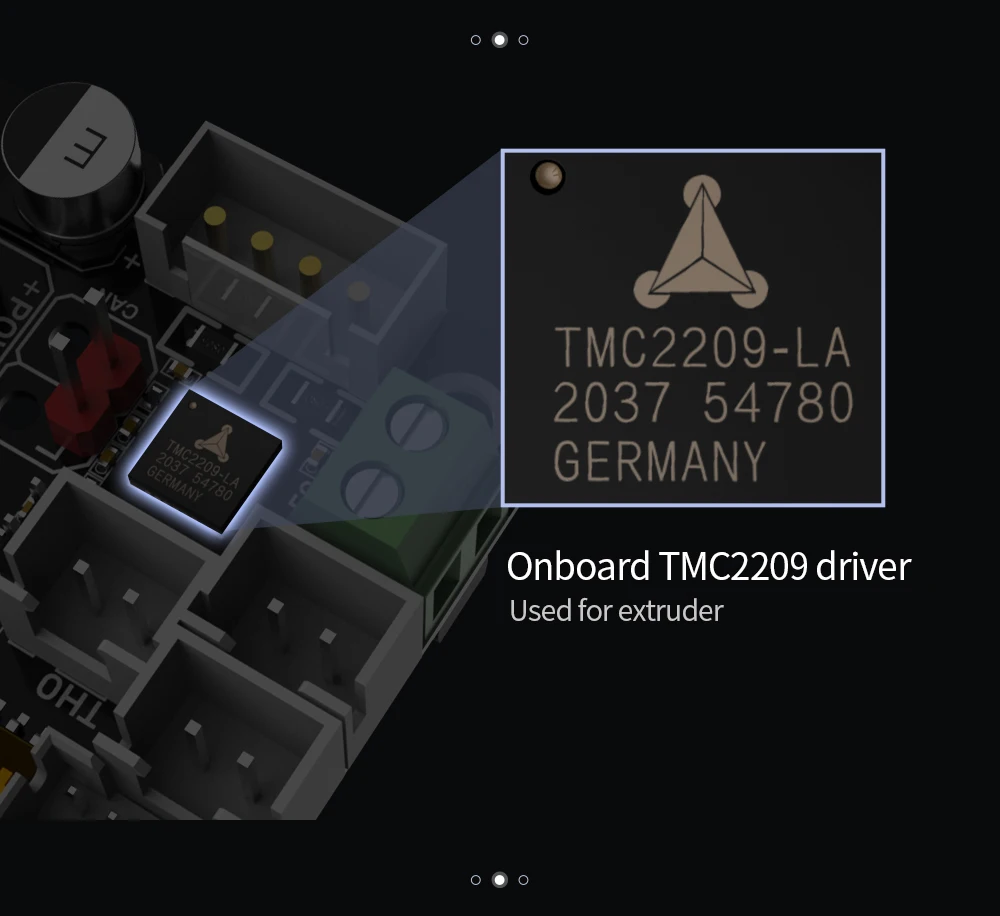

Onze. Movimentação do motor: A bordo TMC2209

Doze. Motorista Trabalhando Modo: UART

Treze. Relação do motor deslizante: EM

Catorze. Relação do sensor da temperatura (opcional): 1 canal 100K NTC ou PT1000 (TH0), 1 canal PT100/PT1000

Quinze. Interface de comunicação USB: USB tipo C

16. DCDC 5V máxima saída atual: 1A

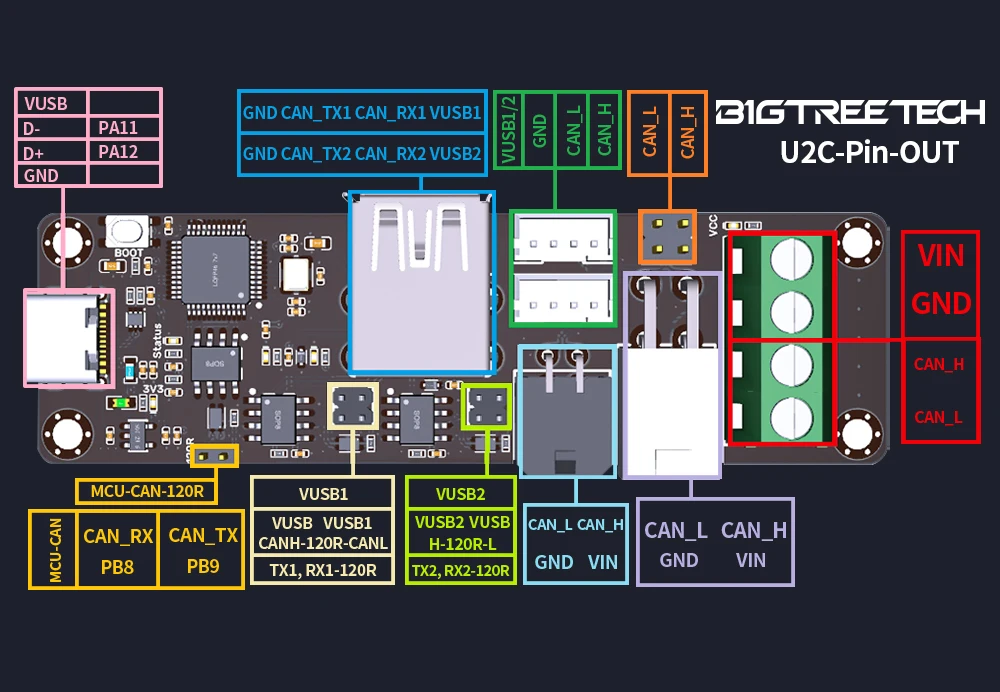

U2C

Características

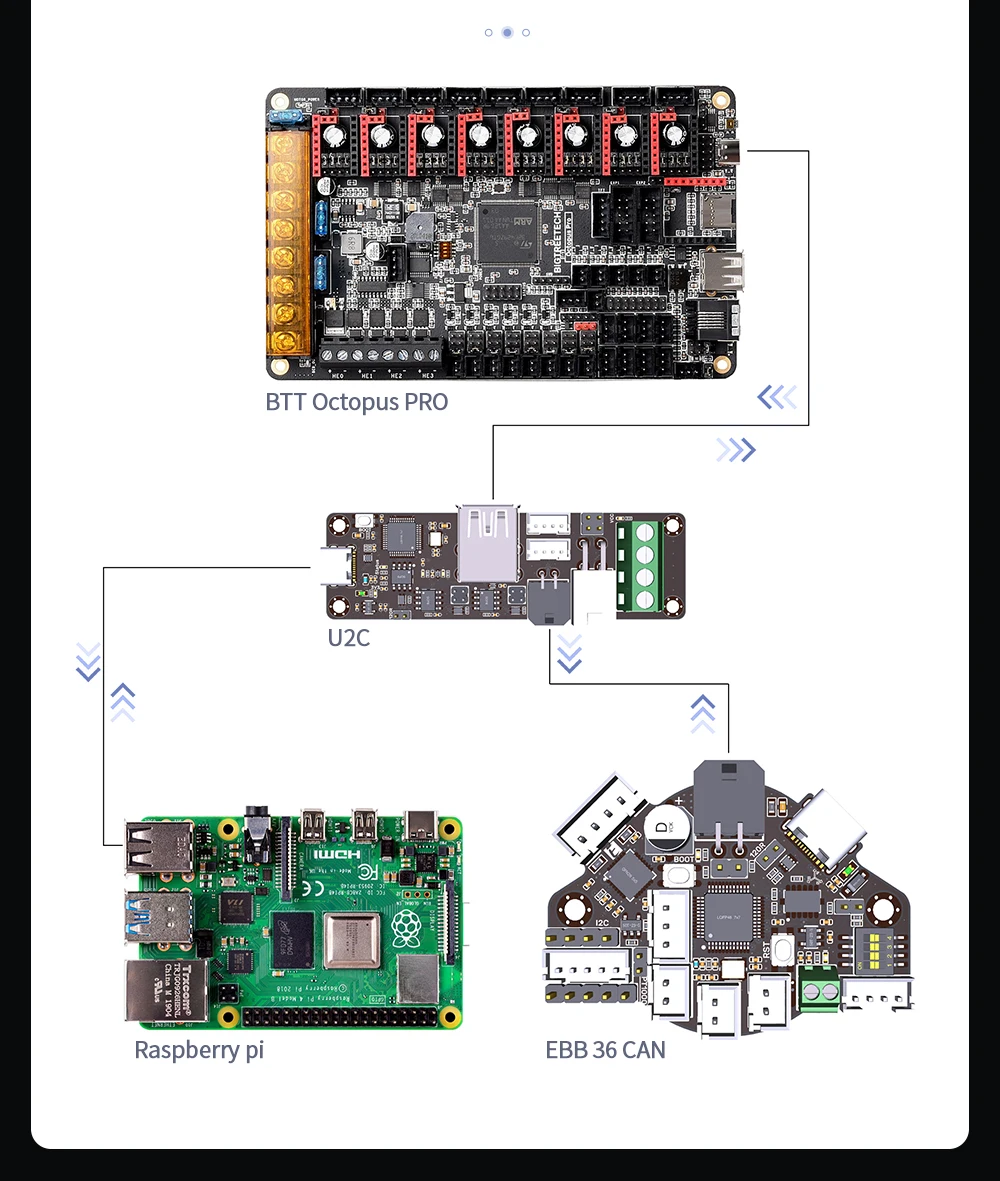

1. Support PODE barramento conexão, transmissão de dados longa, forte capacidade anti-ruído, forte desempenho em tempo real e alta confiabilidade

2. A superfície do PWB adota o processo do ouro da imersão

3. TYPE-C port ESD proteção para evitar que a eletricidade estática danifique o hardware

Atualização do firmware 4. Support para o mestre com o SWD ou o hardware DFU

5. Rich PODE relacionar

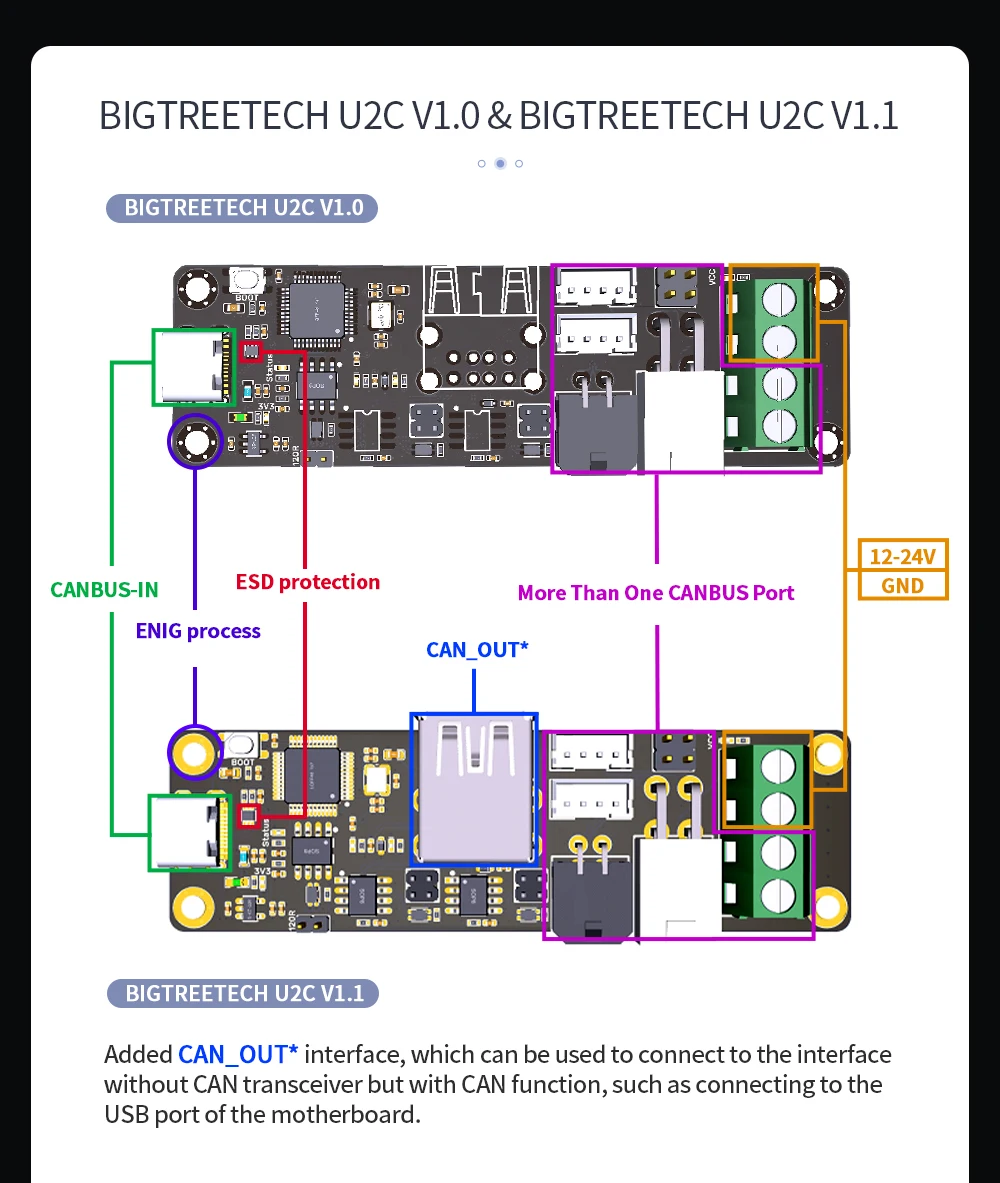

6. A diferença entre U2C V1.0 e U2C V2.1: U2C V1.0 tem 1 SAÍDA PODE, U2C V2.1 tem 3 SAÍDA PODE
