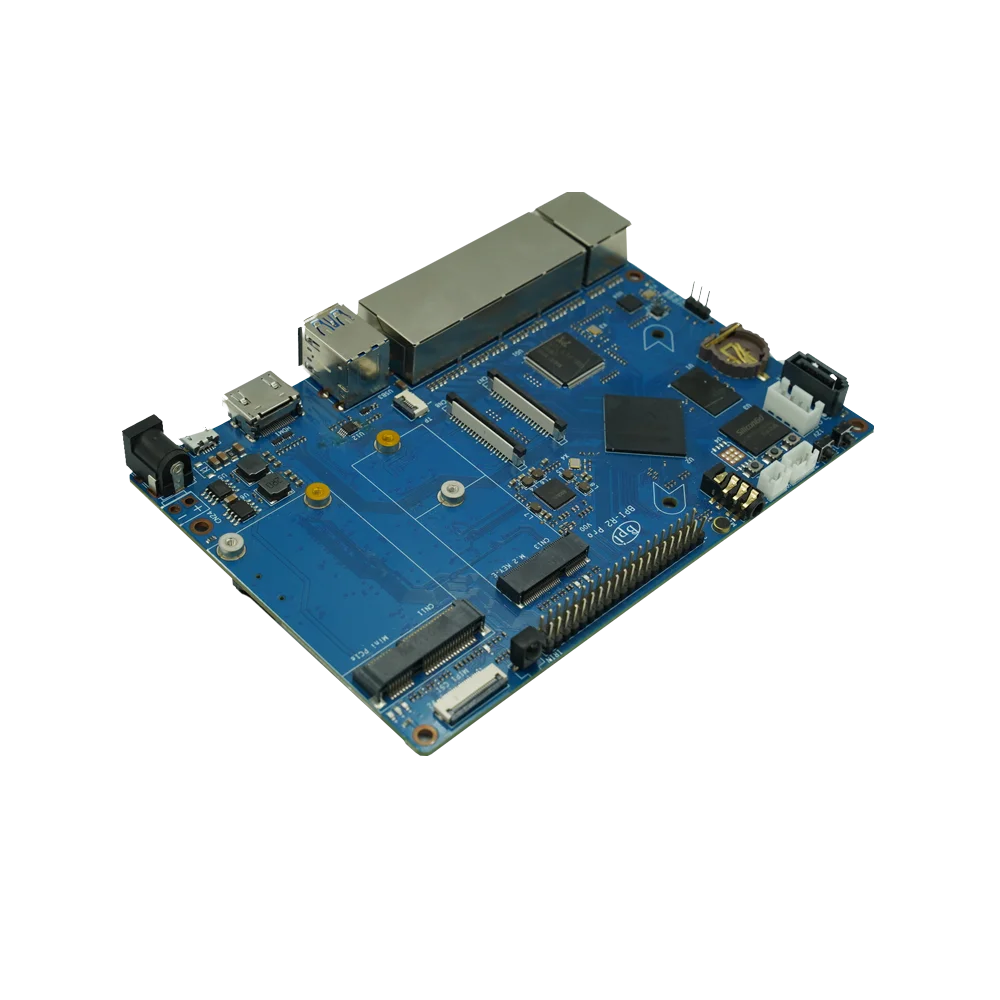

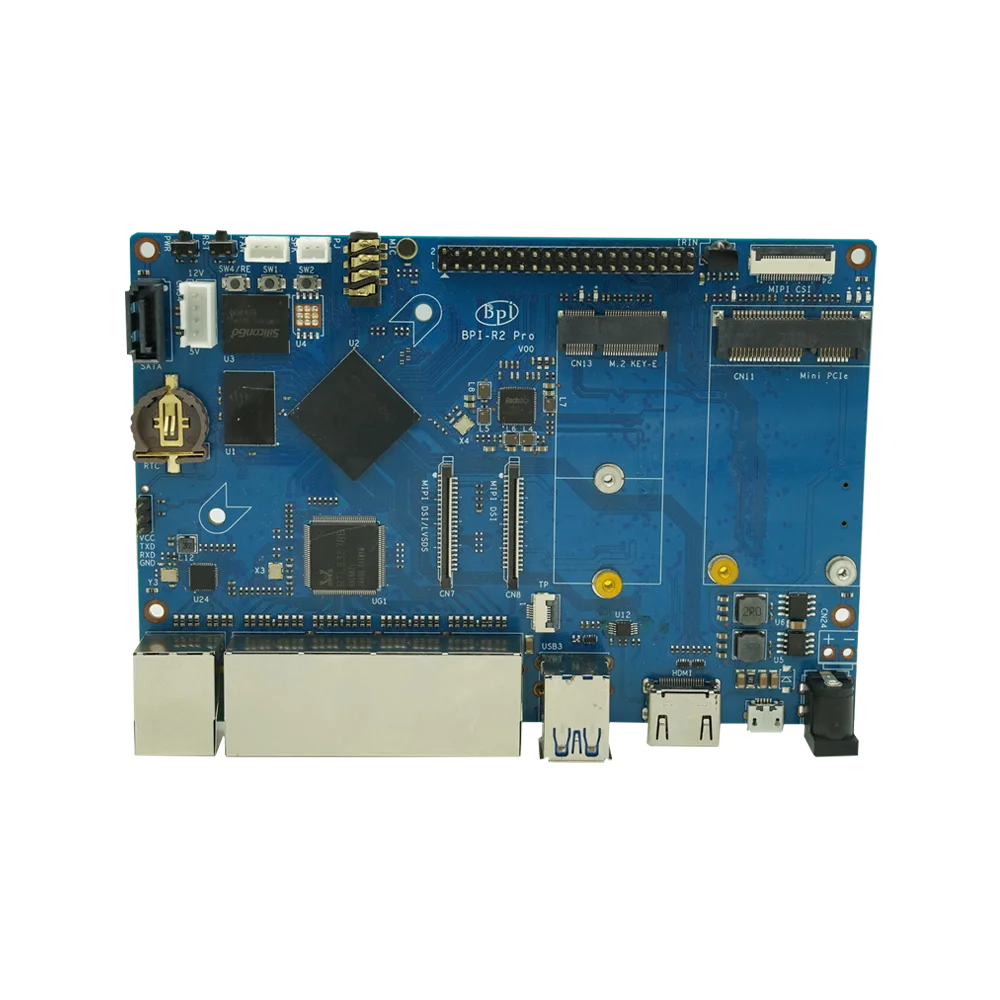

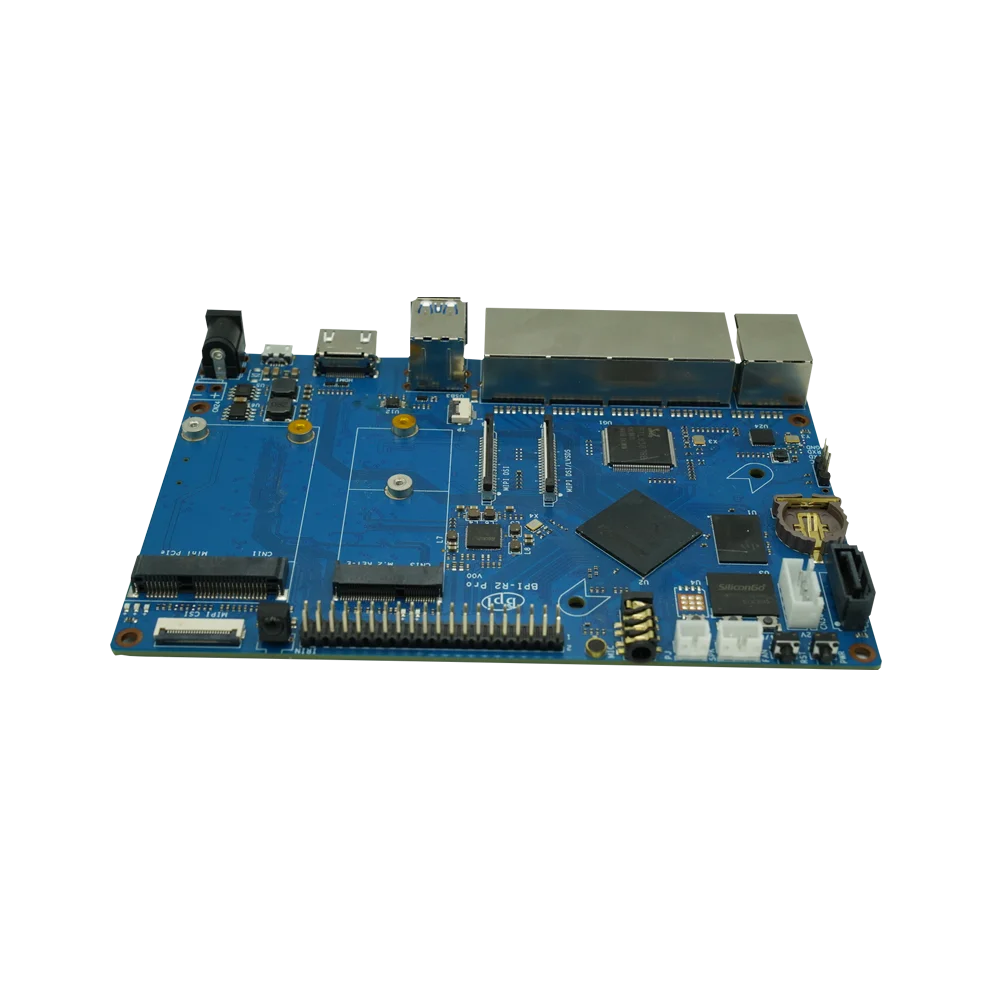

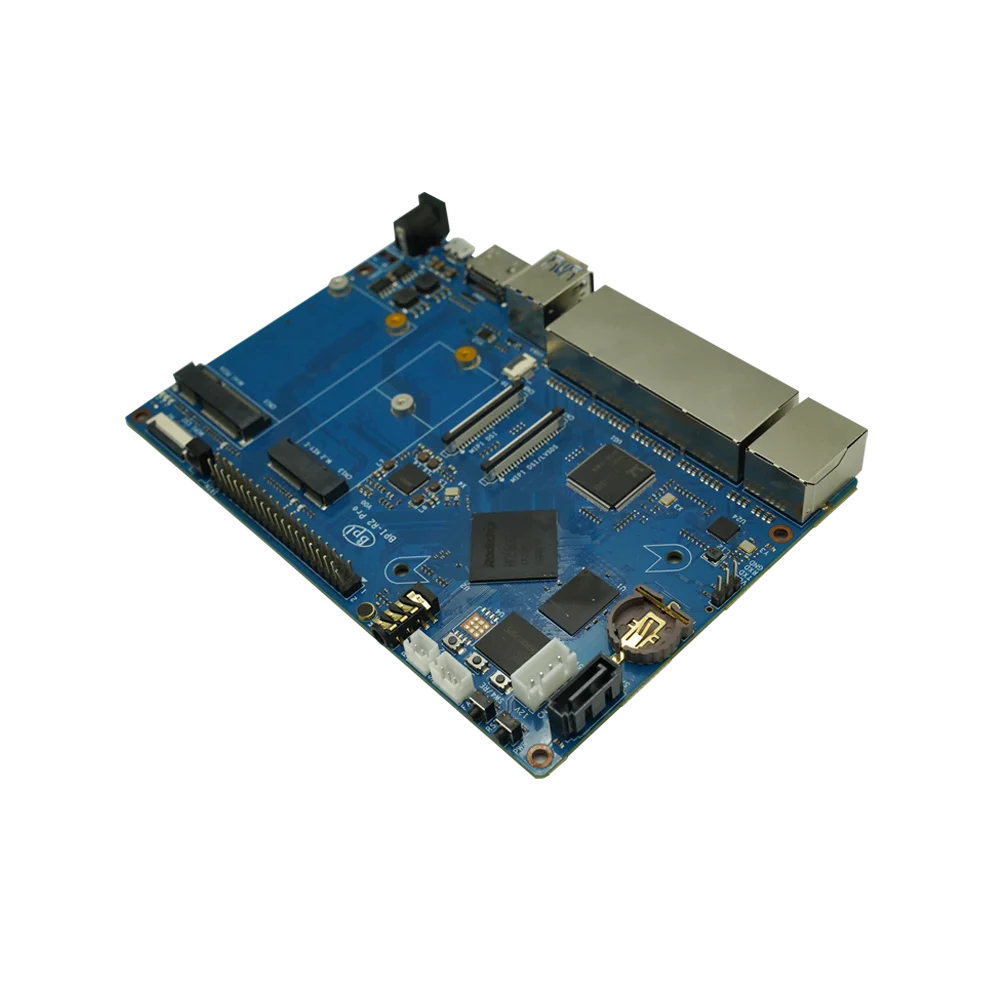

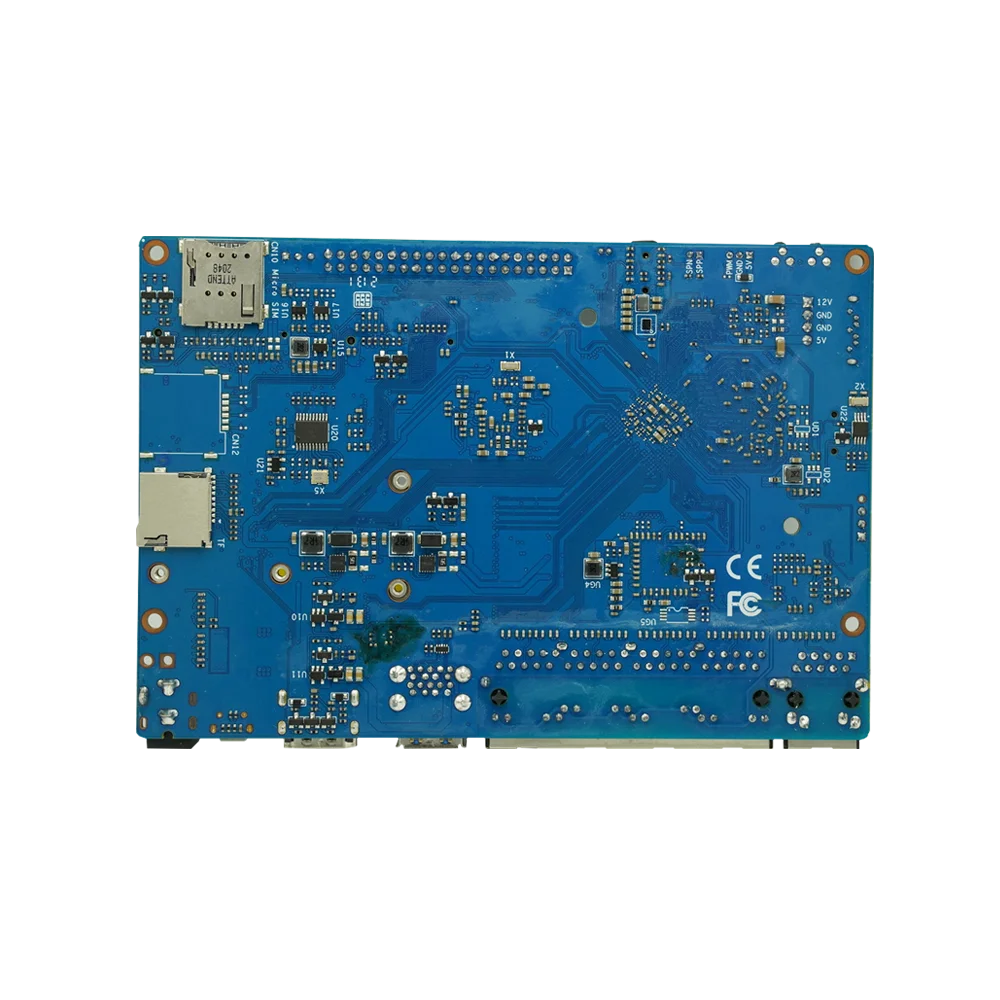

Banana pi Bpi r2 Pro Rockchip rk 3568 Opensource Roteador Placa de Demonstração

Sobre banana pi BPI-R2 pro

Epacket logística é esperado para ser 15-30 dias úteis, e atualização lenta de informações de logística, se você se importa, por favor escolher o canal de logística rápida. Obrigado:)

Introdução

Banana pi BPI-R2 pro é a placa de desenvolvimento de roteador inteligente de próxima geração de banana pi em 2021. Ele é alimentado pelo processador rockchip rk 3568. onboard 2gb de memória lpddr4 e 16gb de armazenamento emmc, e suporta 2 interface usb 3.0, 5 porta de rede gigabit. M.2 key-e e mini interface pcie, 2 interface mipi dsi (um pode mudar para lvds por software), 1 interface de câmera csi, 1 saída hdmiDesign.

1. Weddings & Events – Nome da Marca : Bpi

BPI-R2 pro mesmo tamanho queBananeira PI BPI R2E interface também é o mesmo. Então pode usar BPI-R2 caso.

Rockchip RK3568

Rk3568 tem construído-em micro-pesquisa npu de rockchip, 0.8 topos de potência de computação e integrado de alto desempenho acelerador de ia rknn npu. Rockchip também fornece aos desenvolvedores uma ferramenta de transformação de modelo fácil de usar, rknn-toolkit, que suporta a transformação de um clique de caffe/tensorflow/tf-lite/onnx/pytorch/keras/darknet modelos de arquitetura mainstream.

Rk3568 tem recursos ricos de expansão de interface. Suporta uma variedade de interfaces periféricas de alta velocidade, suportando quatro portas usb2.0, 4xusb2. 0 host + 1xusb3. 0 host + 1xusb3. 0 otg. Suporte gigabit ethernet * 2, suporte multi-câmera, suporte mipi csi 4 pistas, pode ser dividido em 2x2lanes dois grupos de uso independente suporte 16bit interface dvp, suporte bt1120 entrada, suporte modo vc. Rk3568 tem uma interface de exibição completa, suporte hdmi 2.0 saída suporte duplo canal mipi dsi, duplo canal lvds, pode conduzir 2.5k tela lcd, pode diretamente dirigir tela de tinta, suporte edp. Rk3568 tem muitos periféricos, suportando 10x uart, 6x i2c, 16x pwm, 4x spi, 8xsaradc e mini pcie.

Rockchip rk3568 chip é um soc de uso geral projetado para aplicações da indústria de consumo. O processador central usa processador de arquitetura a55 de 4 núcleos, processador gráfico g52 integrado, npu independente incorporado, e executa android 11 e linux. Rk3568 é personalizado principalmente para tablet pc, alto-falante com tela, caneta android, caneta dicionário e outros produtos de consumo, bem como a máquina da posição do pagamento da cara, e-book, terminal da nuvem, telefone video, armazenamento nas e outros produtos da indústria.

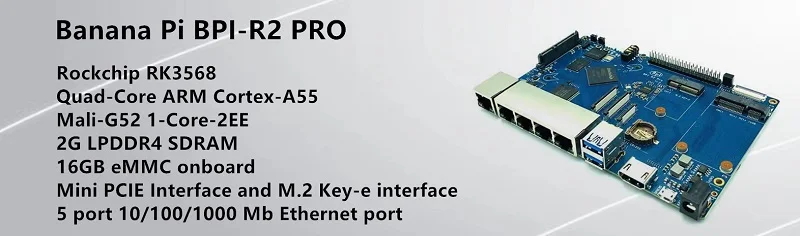

Principais Características

• Rockchip rk3568 quad-core arm Cortex-A55 cpu

• Mali-G52 1-Core-2EE

• 2g lpddr4 sdram (opção 4g)

• Mini interface pcie e interface m.2 key-e

• Apoio 1 interface SATA

• Slot microsd suporta até 256gb de expansão

• 16g emmc flash (opção 16/32/64g)

• 2 suporte de interface de exibição mipi

• CSI 1 interface da câmera

• Porta ethernet de 5 portas 10/100/1000 mb

• (2) porta usb 3.0 e (1) usb 2.0 otg

Revisão de Hardware

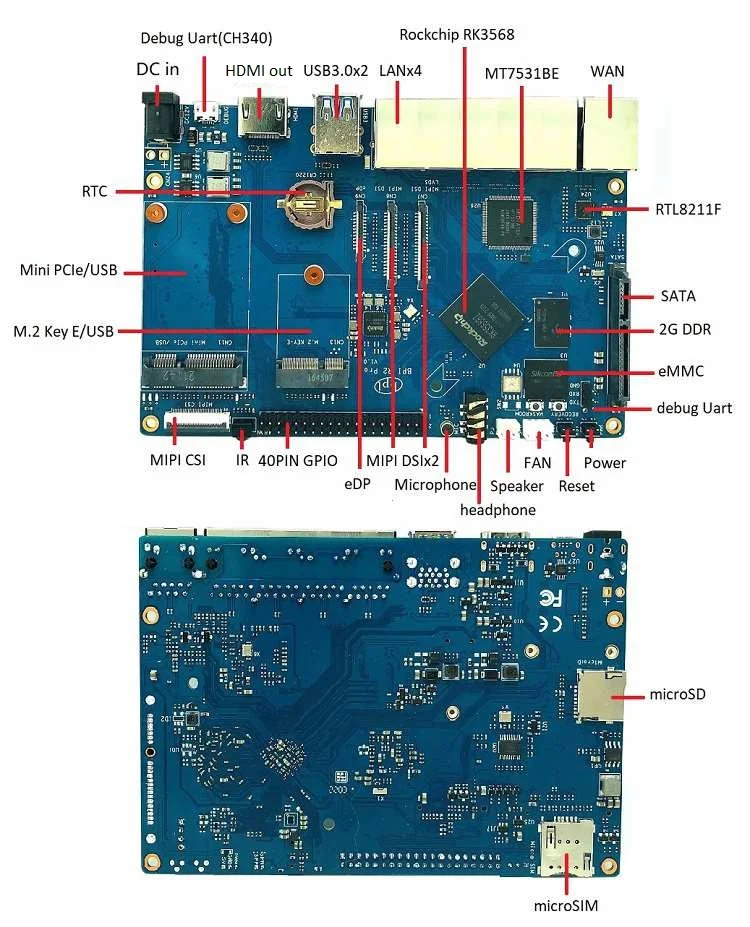

Interface de Hardware

2. Home & Garden – Certificado : Rohs

Especificação de Hardware

A placa atualmente à venda é a placa de demonstração que testamos. Tem algumas diferenças com o lote, mas a função é a mesma. Os produtos em lote deverão ser vendidos no final de maio.
