Ficha técnica do produto
| Características | Especificações |
|---|---|
| Marca do Processador | Amlogic |
| Capacidade ROM | 16gb |
| Memória | 4GB |
| Número do Modelo | Bpi-m2s |
| Tipo de Placa Demo | Braço |
| Nome da Marca | BPI |
| Origem | CN (origem) |

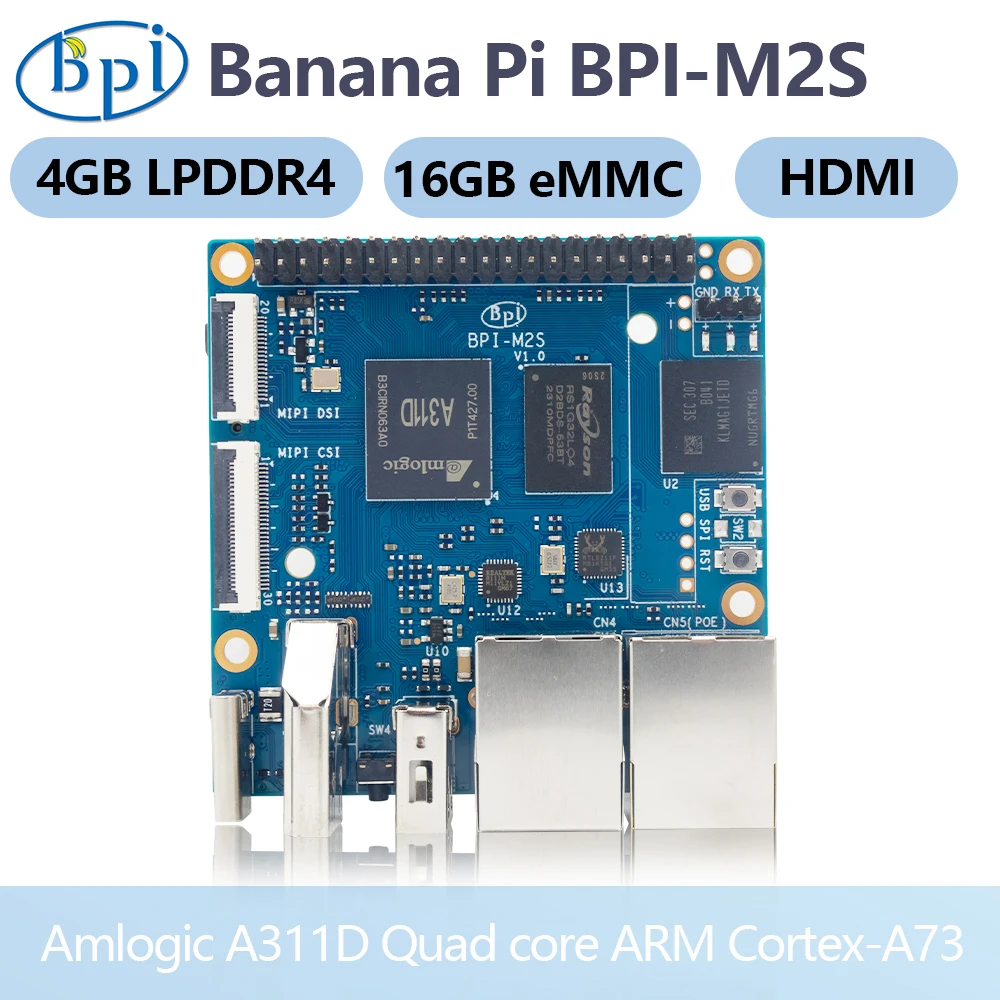

Banana Pi BPI-M2S SoC Amlogic A311D E S922X Hexa-core 4GB RAM LPDDR4 16GB eMMC Vídeo HDMI 2.1 4Kp60 OS Ubuntu Debian Android
1. Banana Pi-bpi-m2s Soc Amlogic A311d e S922x

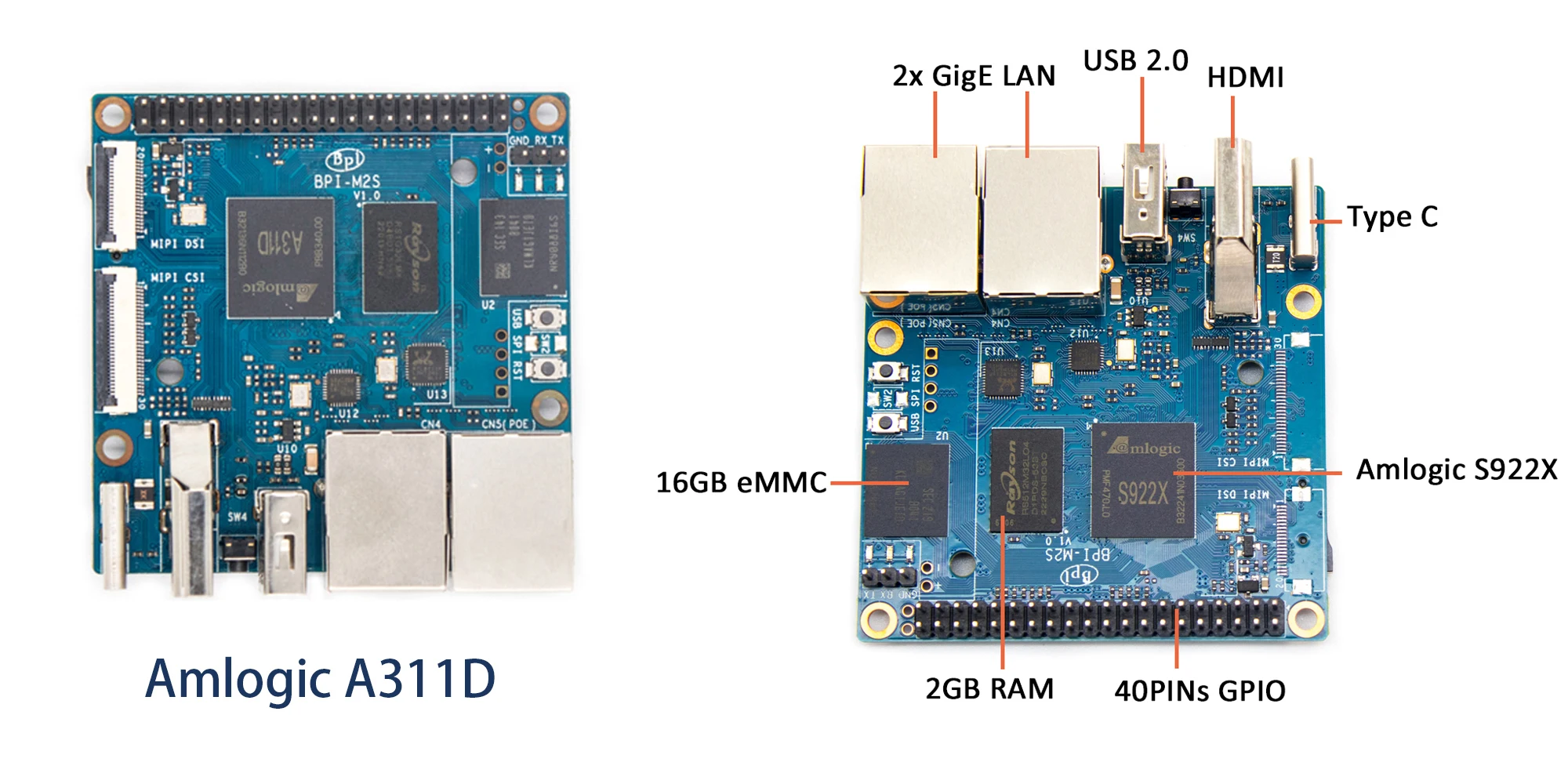

BananaPi BPI-M2S novo design com Amlogic A311D Quad core ARM Cortex-A73 e dual core ARM Cortex-A53 CPU ,ARM G52 MP4(6EE) GPU,NPU para AI em 5.0 TOPS, suporte a câmera e MIPI-CSI interface, saída HDMI, porta 2 Gigabit. 4G RAM e 16 GB eMMC flash. A placa M2S variante Amlogic S922X não suporta npu, painel mipi e câmera mipi.BPI-M2S mesmo tamanho que E
Principais características
-
Amlogic A311D Quad core ARM Cortex-A73 e dual core ARM Cortex-A53 CPU ,ARM G52 MP4(6EE) GPU
-
NPU para IA: aplicações de rede neural profunda de próxima geração, com 5.0 TOPS
-
RAM LPDDR4 4GB
-
Flash eMMC 16GB (128G máximo)
-
Suporte MIPI DSI Camera interface
-
Suporte MIPI CSI tela interface
-
Porta 2 gigabits
-
Saída HDMI
-
40 PIN GPIO
-
Suporte Android e Linux sistema.
Interface hardware
Especificações Banana Pi BPI-M2S SBC
-
SoC – Amlogic A311D processador hexa-core com 4x Arm Cortex-A73 núcleos, 2x Arm Cortex-A53 núcleos, Arm Mali-G52 MP4 (6EE) GPU com OpenGL ES 3.2, Vulkan 1.0 e OpenCL 2.0 suporte, 5 TOPS NPU
-
Memória do sistema-4GB LPDDR4
-
Armazenamento-16GB eMMC flash (opção até 128GB), slot para cartão MicroSD
-
Interfaces vídeo
Saída HDMI 2.1 até conector DSI 4Kp60MIPI para displayConector CSI MIPI para câmera
-
Rede-2x portas Gigabit Ethernet uma via transceptor RTL8211F GbE, a outra via RTL8111H PCIe para transceptor Gigabit Ethernet
-
USB – 1x porta USB 2.0 tipo A, 1x porta USB tipo C
-
Expansão-cabeçalho GPIO de 40 pinos
-
Depuração-Cabeçalho de 3 pinos para console serial
-
diversos-3x botões
-
Fonte De Alimentação-Via USB-C port ou pin header
-
Dimensões-65x65mm
PoE Wifi e BT
BPI-M5 rtl8822cs placa WiFi e BT, interface SDIO, 802.11 a/b/g/n/ac 2T2R WiFi e Bluectooch 5.0
PIN GPIO definir
GPIO do BPI-M2S 40PIN (CON2)
|
Nome do Pin do GPIO |
Padrão: GPIO |
Funcional2 |
Funcional3 |
|
CON2-P01 |
VCC-3V3 |
||
|
CON2-P02 |
DCIN |
||
|
CON2-P03 |
GPIOX_17 |
I2C _ EE_M2 _ SDA |
BT_PT |
|
CON2-P04 |
DCIN |
||
|
CON2-P05 |
GPIOX_18 |
I2C _ EE _ M2 _ SCL |
BT_WAKE_HOST |
|
CON2-P06 |
GND |
||
|
CON2-P07 |
GPIOX_5 |
PWM_C |
WIFI_SD_CMD |
|
CON2-P08 |
GPIOX_12 |
UART_EE_A_TX |
|
|
CON2-P09 |
GND |
||
|
CON2-P10 |
GPIOX_13 |
UART_EE_A_RX |
|
|
CON2-P11 |
GPIOX_3 |
WIFI_SD_D3 |
|
|
CON2-P12 |
GPIOA_1 |
I2SB _ SCLK |
|
|
CON2-P13 |
GPIOX_4 |
WIFI_SD_CLK |
|
|
CON2-P14 |
GND |
||
|
CON2-P15 |
GPIOX_7 |
WIFI_WAKE_HOST |
|
|
CON2-P16 |
GPIOX_0 |
WIFI_SD_D0 |
|
|
CON2-P17 |
VCC-3V3 |
||
|
CON2-P18 |
GPIOX_1 |
WIFI_SD_D1 |
|
|
CON2-P19 |
GPIOX_8 |
SPI_A_MOSI |
BTPCM_DIN |
|
CON2-P20 |
GND |
||
|
CON2-P21 |
GPIOX_9 |
SPI_A_MISO |
DOUT BTPCM_ |
|
CON2-P22 |
GPIOX_2 |
WIFI_SD_D2 |
|
|
CON2-P23 |
GPIOX_11 |
SPI_A_CLK |
BTPCM_CLK |
|
CON2-P24 |
GPIOX_10 |
SPI_A_CS |
BTPCM_SYNC |
|
CON2-P25 |
GND |
||
|
CON2-P26 |
GPIOX_16 |
BT_32K |
|
|
CON2-P27 |
GPIOH_5 |
||
|
CON2-P28 |
GPIOH_4 |
||
|
CON2-P29 |
GPIOX_14 |
BTUART_A_CTS_N |
|
|
CON2-P30 |
GND |
||
|
CON2-P31 |
GPIOX_15 |
BTUART_A_RTS_N |
|
|
CON2-P32 |
GPIOX_19 |
HOST_WAKE_BT |
|
|
CON2-P33 |
GPIOX_6 |
WIFI_PWREN |
|
|
CON2-P34 |
GND |
||
|
CON2-P35 |
GPIOA_2 |
I2SB _ LRCLK |
|
|
CON2-P36 |
GPIOAO_5 |
IR_EM |
|
|
CON2-P37 |
GPIOA_0 |
I2S _ MCLK_0 |
|
|
CON2-P38 |
GPIOA_4 |
I2SB _ DOUT_DIN_1 |
|
|
CON2-P39 |
GND |
||
|
CON2-P40 |
GPIOA_3 |
I2SB _ DOUT_DIN_0 |
BPI-M2S Depurar UART(CON1)
|
CON2-P1 |
GND |
|
CON2-P2 |
UART0-RX |
|
CON2-P3 |
UART0-TX |
BPI-M2S Câmera (CN10)
|
Nome do Pin CSI |
Função padrão |
Funcionação2: GPIO |
|
CN10-P01 |
GND |
|
|
CN10-P02 |
MIPI_CSI _ D3N |
|
|
CN10-P03 |
MIPI_CSI _ D3P |
|
|
CN10-P04 |
GND |
|
|
CN10-P05 |
MIPI_CSI _ D2N |
|
|
CN10-P06 |
MIPI_CSI _ D2P |
|
|
CN10-P07 |
GND |
|
|
CN10-P08 |
MIPI_CSI_CLKBN |
|
|
CN10-P09 |
MIPI_CSI_CLKBP |
|
|
CN10-P10 |
GND |
|
|
CN10-P11 |
MIPI_CSI _ D1N |
|
|
CN10-P12 |
MIPI_CSI _ D1P |
|
|
CN10-P13 |
GND |
|
|
CN10-P14 |
MIPI_CSI _ D0N |
|
|
CN10-P15 |
MIPI_CSI _ D0P |
|
|
CN10-P16 |
GND |
|
|
CN10-P17 |
MIPI_CSI_CLKAN |
|
|
CN10-P18 |
MIPI_CSI_CLKAP |
|
|
CN10-P19 |
NC |
|
|
CN10-P20 |
CAM0_MCLK |
|
|
CN10-P21 |
IRCUT CAM0_IRCUT |
|
|
CN10-P22 |
CAM0_SCL |
|
|
CN10-P23 |
CAM0_SDA |
|
|
CN10-P24 |
CAM0_RESET |
|
|
CN10-P25 |
VCC1V8 _ DOVDD |
|
|
CN10-P26 |
GND |
|
|
CN10-P27 |
GND |
|
|
CN10-P28 |
VCC33 |
|
|
CN10-P29 |
VCC33 |
|
|
CN10-P30 |
VCC33 |
BPI-M2S LCD(CN9)
|
DSI Pin Nome |
Função padrão |
Funcionação2: GPIO |
|
CN9-P01 |
MIPI_D0 _ N |
|
|
CN9-P02 |
MIPI _ D0 _ P |
|
|
CN9-P03 |
MIPI_D1 _ N |
|
|
CN9-P04 |
MIPI _ D1 _ P |
|
|
CN9-P05 |
MIPI_CLK_N |
|
|
CN9-P06 |
MIPI_CLK_P |
|
|
CN9-P07 |
MIPI _ D2 _ N |
|
|
CN9-P08 |
MIPI _ D2 _ P |
|
|
CN9-P09 |
MIPI_D3 _ N |
|
|
CN9-P10 |
MIPI _ D3 _ P |
|
|
CN9-P11 |
TP_INT _ 3V3 |
|
|
CN9-P12 |
TP_RST _ 3V3 |
|
|
CN9-P13 |
I2C _ M3 _ SCL _ 3V3 |
|
|
CN9-P14 |
I2C _ M3 _ SDA _ 3V3 |
|
|
CN9-P15 |
LCD_BL_PT _ 3V3 |
|
|
CN9-P16 |
LCD_PWM _ 3V3 |
|
|
CN9-P17 |
GND |
|
|
CN9-P18 |
GND |
|
|
CN9-P19 |
VLCD _ 5V |
|
|
CN9-P20 |
VLCD _ 5V |
