Banana Berry Quad Core Cortex a7 Allwinner V40 Cpu 1g Ddr Mesmo Tamanho Que Raspberry 3 pi Bpi-m2

Novos produtos! Quad core cortex a7 cpu 1g ddr BPI-M2 berry, mesmo tamanho que raspberry pi 3

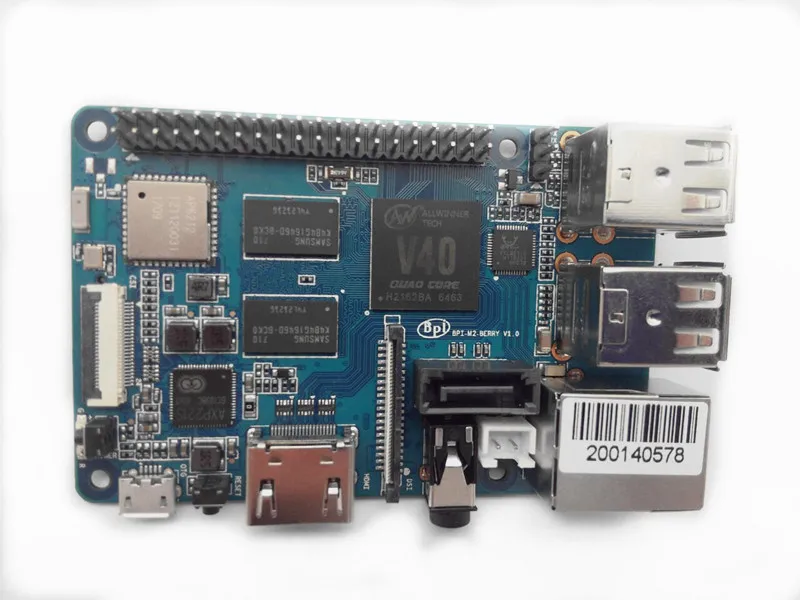

Por favor note: bpi m2 berry é allwinner v40 chip, allwinner r40 chip e v40 chip é pino para pino de compatibilidade, então BPI-M2 ultra apenas substituir v40 chip a bordo, você pode escolher a câmera bpi ov 5640, linha sata

1. High Quality Computador e Escritório – Origem : cn Origem

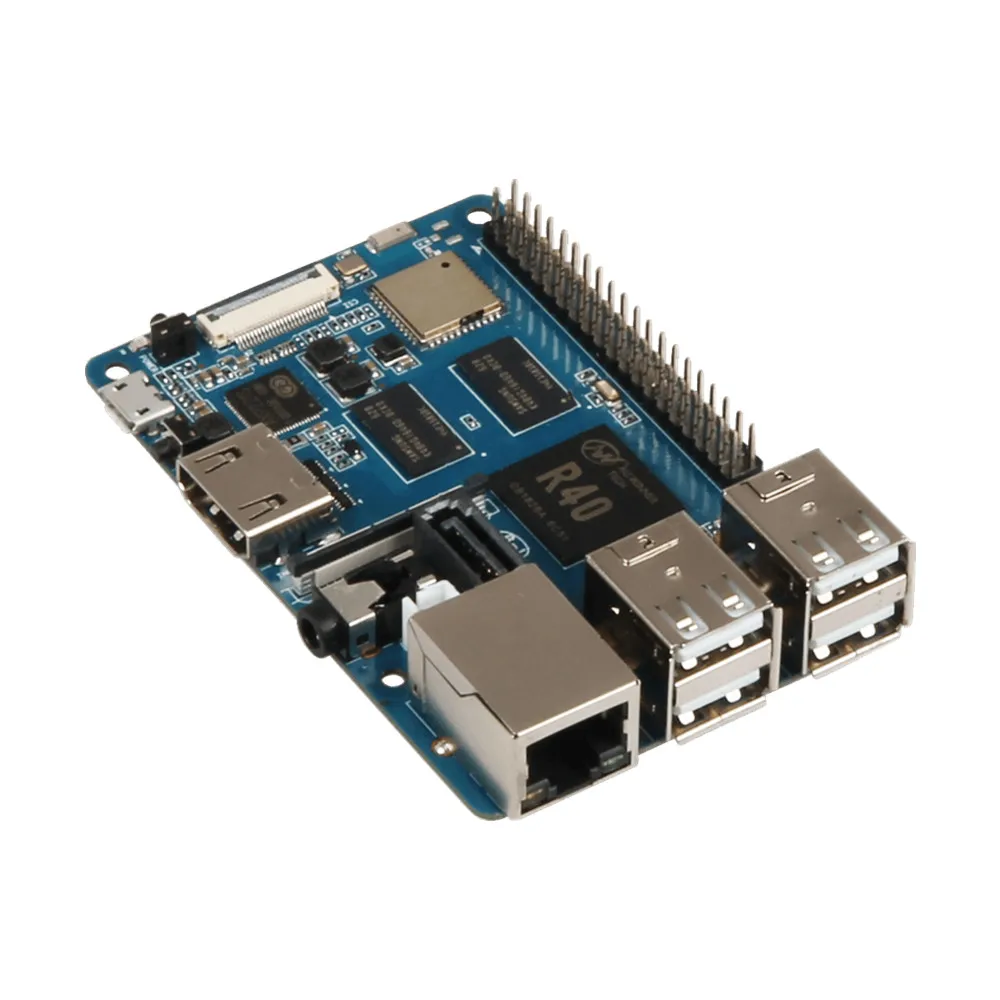

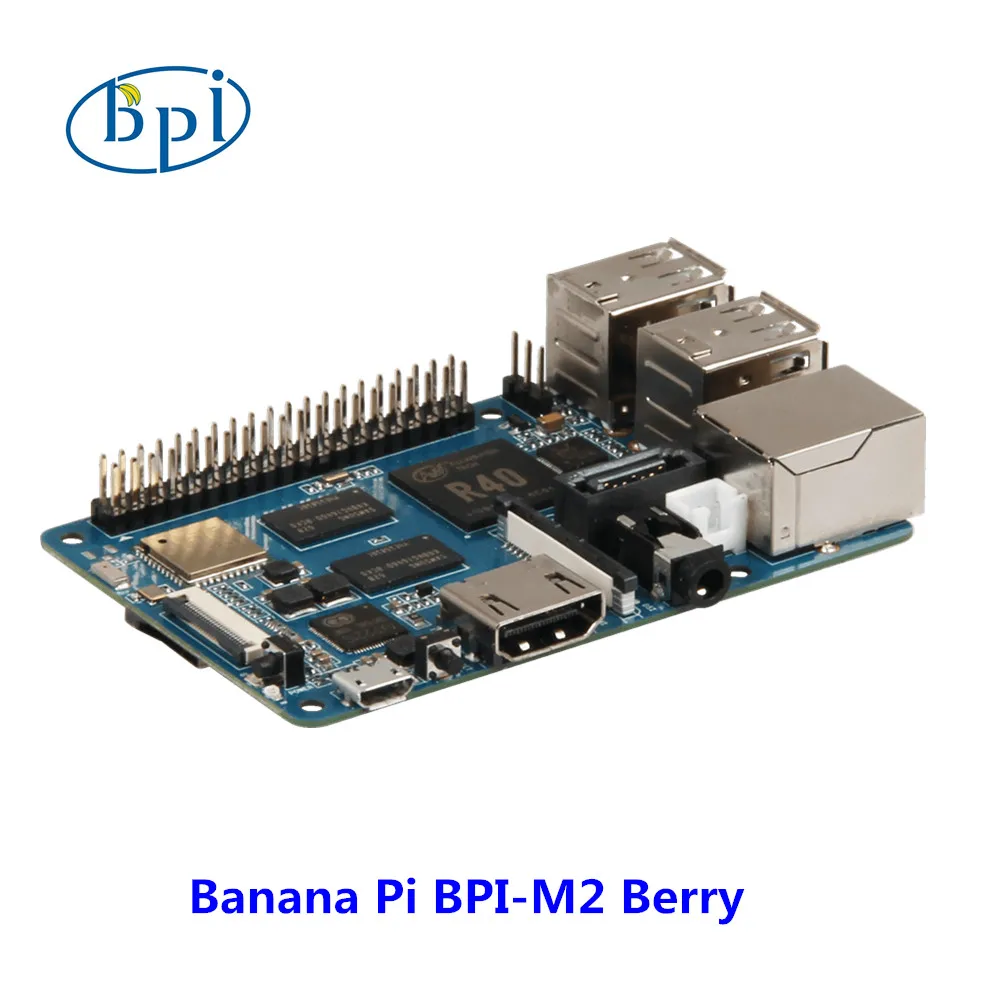

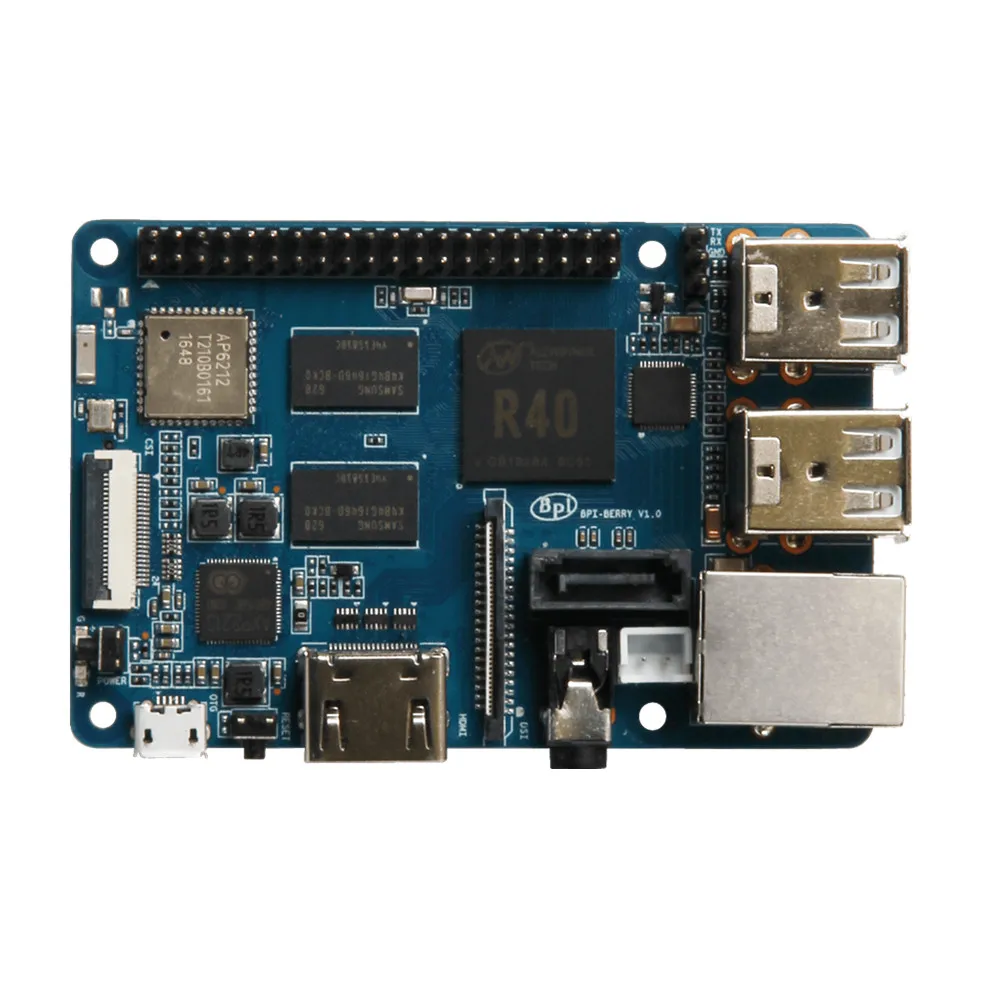

Banana pi BPI-M2 berry é a plataforma de ferragem de código aberto, banana pi BPI-M2 berry é um processador central quad-core cortex-a7, use allwinner r40 design, ele suporta wifi + bt a bordo. e suporte de interface sata a bordo.

Banana pi BPI-M2 berry series executar android, linux debian, ubuntu linux, sistema raspbian e outro sistema operacional.

Banana pi PBI-M2 baga ferragem: quad core arm cortex a7, armv7 cpu, 2gb ddr3 sdram, todo o tamanho é o mesmo que raspberry pi 3. nota, BPI-M2 berry não a bordo emmc suporte flash.

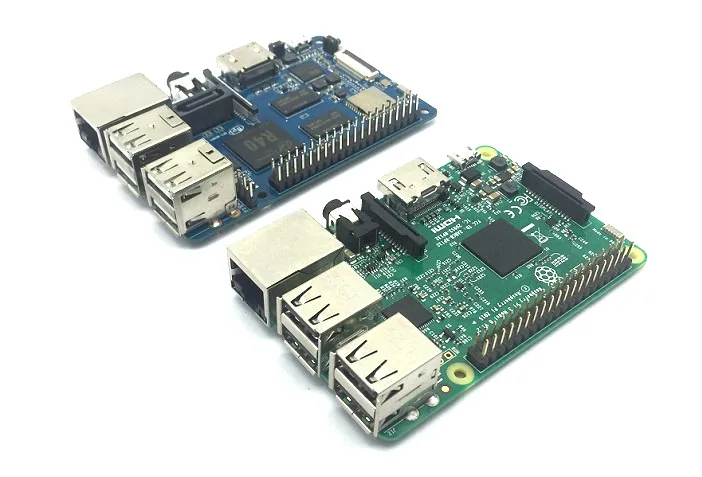

Banana pi BPI-M2 berry com porta gigabit ethernet, pode executar o android lisamente. O tamanho de banana pi BPI-M2 berry mesmo que banana pi BPI-M64, suporte 1080p vídeo, o cabeçalho gpio 40 pinos é pin-compatível com raspberry pi.

O novo BPI-M2 berry é um pequeno computador com grandes ambições. O dispositivo expansível de placa única executa linux ou android e apresenta especificações impressionantes que superam produtos comparáveis por uma margem substancial. Os destaques incluem um processador armv7 quad-core, um mali 400 mp2 gpu, e suporte para 1080p vídeo ultra de alta definição.

Mais especificações seguem abaixo:

• Cpu do córtex a7 do braço do núcleo do quadrilátero
• Núcleo duplo mali 400 mp2 gpu
• 1G DDR3 SDRAM
• Suporte SATA interface
• Slot microsd suporta até 256gb de expansão
• Não 8g emmc flash a bordo
• Câmera de csi intface e suporte de interface de exibição dsi
• Porta ethernet de 10/100/1000 mb
• (4) hosts usb 2.0 e (1) porta usb otg
• Reprodução de vídeo de alta definição de 1080p
• Porta hdmi e saída de áudio multi-canal
• Wifi & bluetooth 4.0 com 802.11bgn a bordo
• Mini-jack estereofônico da saída de 3.5mm com apoio do microfone
• Não suporta built-in 3.7v bateria de lítio circuito de carregamento
• Segurança de ferragem permite o sistema de segurança trustzone, gerenciamento de direitos digitais (drm), criptografia/descriptografia de informações, inicialização segura, jtag seguro e efuse seguro

Especificação de Hardware

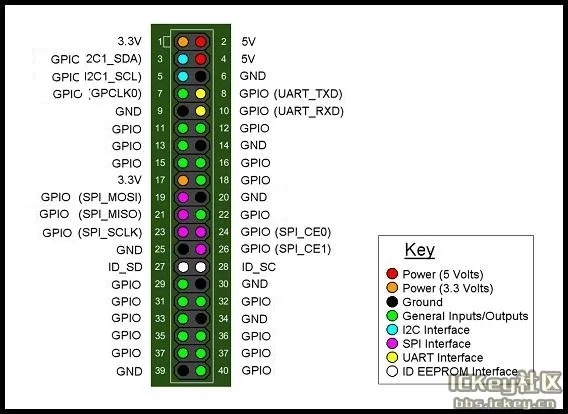

GPIO PIN definir

Banana pi BPI-M2 ultra tem um cabeçalho gpio de 40 pinos que combina com o do modelo raspberry pi 3.

2. Computador e Escritório – Certificado : None

Especificação do conector da câmera do csi:

O conector da câmera do csi é um conector de 24 pinos fpc que possa conectar o módulo externo da câmera com mapeamentos apropriados do pino do sinal. As definições do pino da relação do csi são mostradas como abaixo. Isto está marcado na placa banana pi como “câmera”.

Especificação Display

Mipi dsi \ (interface de série de exibição \)

O conector de exibição é um conector fpc de 40 pinos que pode conectar painel lcd externo \ (mipi dsi \) e tela de toque \ (i2c \) módulo também. As definições do pino deste conector são mostradas como abaixo. Isto está marcado na placa banana pi como ddsi..

UART especificação:

O cabeçalho con4 é a interface uart. Para desenvolvedores de banana pi, esta é uma maneira fácil de obter a saída do console uart para verificar o status do sistema e mensagem de log

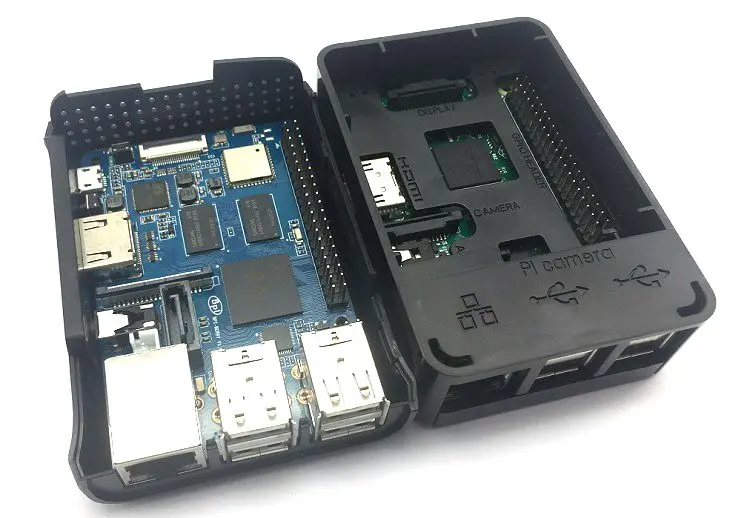

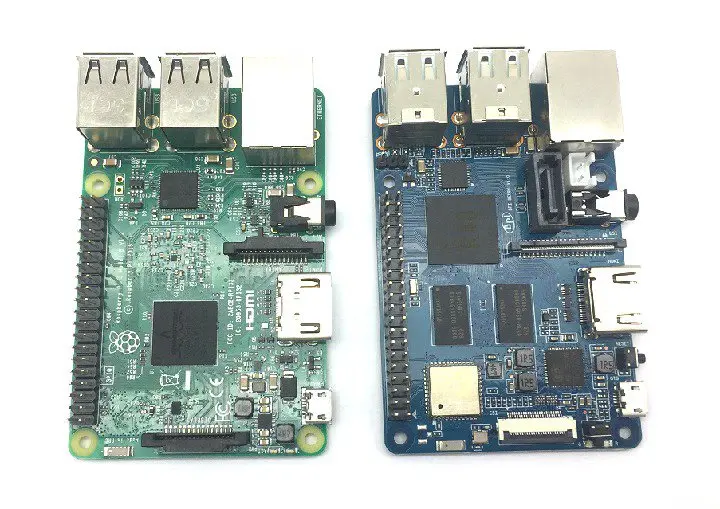

BPI-M2 berry é o mesmo tamanho que raspberry pi 3, então você pode usar caixa de raspberry pi.

3. a7 Allwinner V40 Cpu 1g Ddr Mesmo Tamanho Que Raspberry pi 3 – tipo de Placa Demo : Braço

4. High Quality Computador e Escritório – Nome da Marca : Waveshare

Allwinner r40 chip e v40 chip é pino para pino de compatibilidade, então BPI-M2 ultra apenas substituir v40 chip a bordo, fácil de diy e fazer um novo produto

5. Computador e Escritório – Recurso Integrado : Wi-fi 802.11b – g – n
