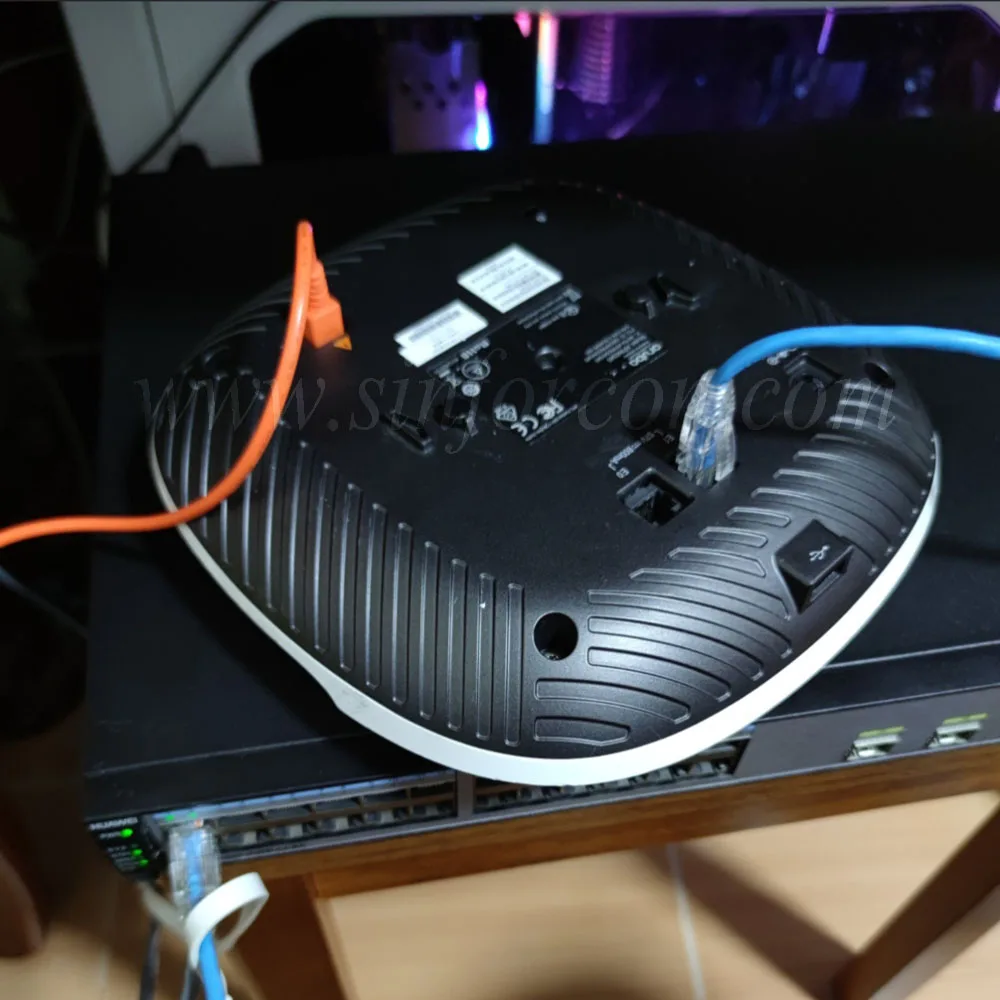

Aruba-ponto de Acesso Ponto de Acesso Wifi ap Configuração de Fábrica Restaurar Senha Redefinir Apagar Cabo Console

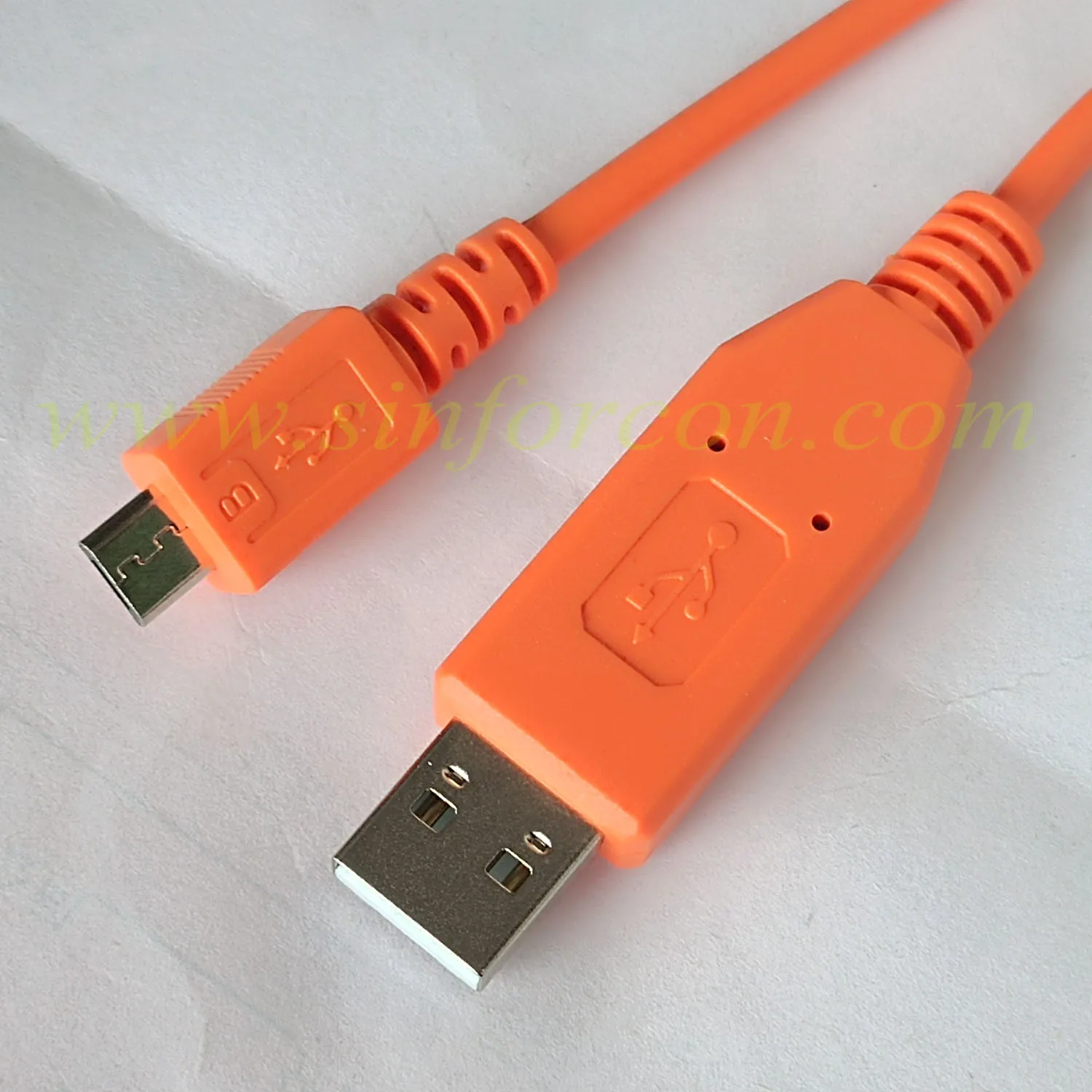

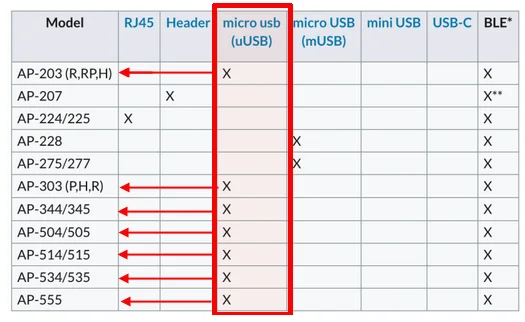

Aruba WiFi AP-CBL-SERU 3.3V TTL Serial uUSB Console Cabo para AP203 AP303 AP344 345 AP514 515 Cabo de Configuração

Pls observou que este cabo é o compatível para o seguinte cabo

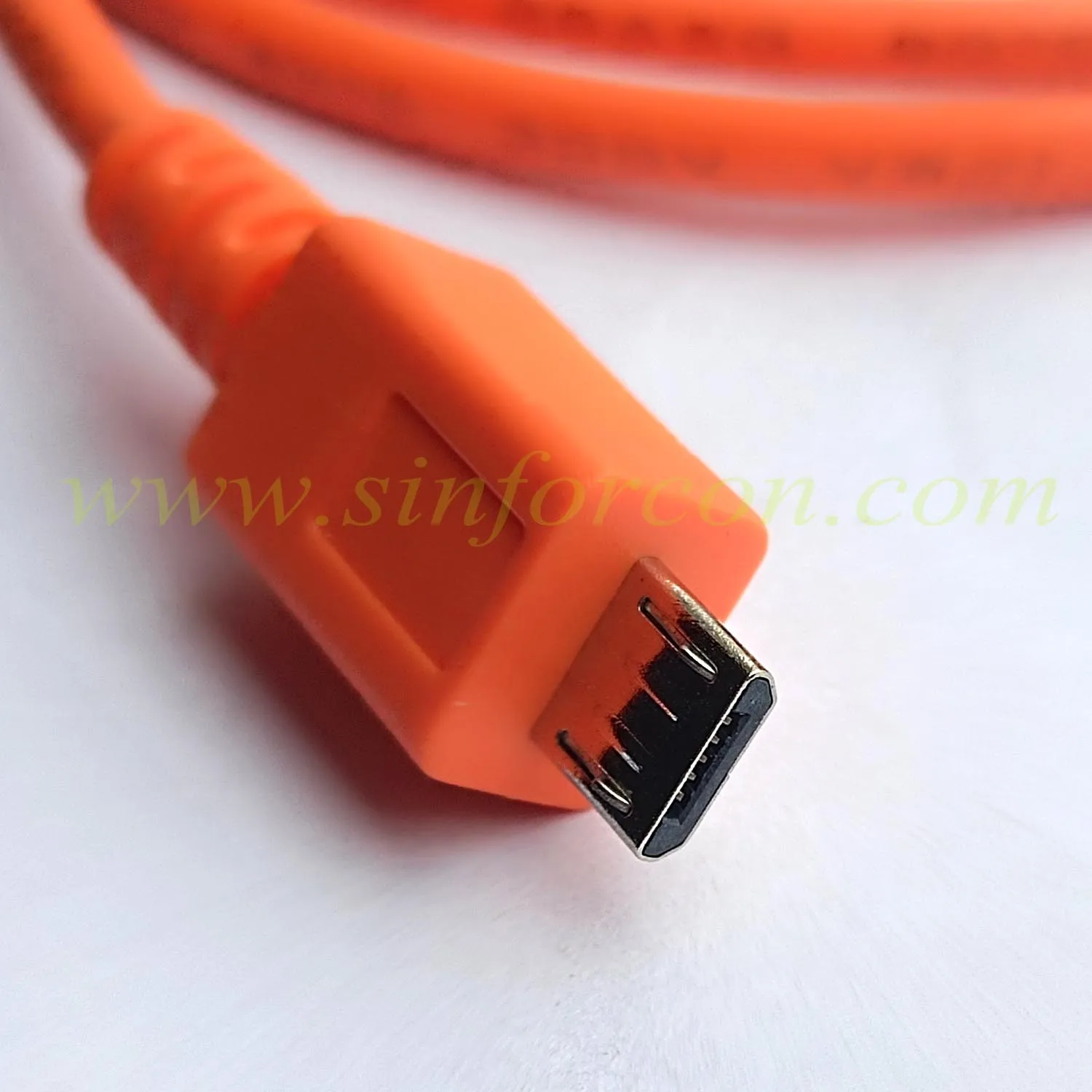

Lado do PC (cabo micro USB macho) TX –> Lado Aruba AP (micro fêmea) RX

Lado do PC (cabo micro USB macho) RX –> Lado Aruba AP (micro fêmea) TX

Chip USB para UART TTL é chip serial FTDI FT230X alta velocidade

1. Cabos de Computador e Conectores

FT-X Series ICs – Full Speed USB Pontes Periféricas

A nova série FT-X de pontes de dispositivos USB Full Speed oferece mais opções de interface com menor potência, menor contagem de pinos e níveis mais altos de integração.

Todos os dispositivos incluem um cristal integrado e uma memória interna Multi-Time-Programmable (MTP) para configurar e armazenar os descritores do dispositivo. Em conjunto, esses recursos fornecem funcionalidade extra do sistema, reduzindo assim a lista de materiais do sistema (BOM) e os imóveis gerais da placa de circuito impresso (PCB). Além disso, um novo recurso de detecção do Battery Charger agora está incluído para uso, permitindo correntes de carga mais altas e tempos de carregamento mais curtos

Este USB2.0 Full Speed IC oferece uma ponte compacta para interfaces UART básicas. O dispositivo é um UART, capaz de operar até 3MBaud, com baixo consumo de energia (8mA). O FT230X inclui o conjunto completo de recursos da série FT-X e permite que o USB seja adicionado a um design do sistema rápida e facilmente em uma interface UART

Único chip USB para transferência de dados serial assíncrona.

Todo o protocolo USB tratado no chip. Nenhuma programação USB firmware específico necessário.

Totalmente integrado 2048 byte EEPROM para armazenar descritores do dispositivo e configuração de I/O CBUS.

Geração de relógio totalmente integrado sem cristal externo necessário mais seleção de saída do relógio opcional permitindo uma interface sem cola para MCU externo ou FPGA.

Taxas de transferência de dados de 300 baud a 3 Mbaud.

512 bytes receber buffer e 512 bytes transmitir buffer utilizando buffer suavização tecnologia para permitir alta taxa de transferência de dados.

Os drivers Virtual Com Port (VCP) e Direct (D2XX) isentos de royalties da FTDI eliminam a necessidade de desenvolvimento de drivers USB na maioria dos casos.

Pinos configuráveis do CBUS I/O.

Transmita e receba sinais LED drive.

Suporte a interface UART para 7 ou 8 bits de dados, 1 ou 2 bits de parada e par/ímpar/espaço/sem paridade

Opções de interface bit bang síncrono e assíncrono com strobes RD # e WR #.

Bateria Carregador Detecção. Pode ser usado por dispositivos móveis para detectar a presença de um carregador na porta USB para permitir maior corrente/carregamento mais rápido de baterias.

Dispositivo fornecido pré-programado com número serial USB exclusivo.

Suporta ônibus alimentado, auto alimentado e de alta potência ônibus alimentado configurações USB.

Conversor de nível integrado + 3.3V para USB I/O.

Verdadeira 3.3V CMOS unidade saída e entrada TTL.

(Opera-se para baixo a 1V8 com a tração externo levanta e é igualmente 5V tolerante)

Força do acionamento do pino E/S configurável.

Circuito integrado de reinicialização de energia.

Opção inversão do sinal UART.

Reguladores internos 3.3V/1.8V LDO

A baixa corrente de funcionamento de 8mA (típica) e USB suspende a corrente de 125uA (típica).

Baixo consumo banda USB.

Controlador host UHCI/OHCI/EHCI compatível.

USB 2.0 Full Speed compatível.

Temperatura operacional estendida: -40 °C a 85 °C

Disponível em pacotes compactos SSOP e QFN de 16 pinos sem Pb (ambos compatíveis com RoHS).
