Nome: extrusora ativa da duplo-engrenagem do CNC todo-metal

Uso do produto: Fácil substituição entre extrusora direta e interurbana

Acessórios compatíveis: v6 titânio liga garganta, latão bocal, titânio liga M6 adaptador…

Agradecimentos para os feedbacks e os conselhos dos clientes sobre a engrenagem da movimentação, agora, a extrusora nova melhorou os problemas da engrenagem.

Instalação nota: A folga engrenagem é ajustável. Reserve um espaço de 0,3mm no orifício de montagem.
Para detalhes, por favor verifique: https://github.com/my3dltd/OMG-V2-S/blob/main/OMG%20V2-S%20Installation%20Instructions.pdf
Equipe MY3D

COMPATÍVEL COM

Crialidade CR-10
Criatividade CR-10-S
Crialidade CR-10-S5
Crialidade CR-10-S4
Crialidade CR-10 MINI
Crealidade CR-20/Crealidade CR-20 Pro
Ender 2 / Ender 3 / Ender 3 Pro / Ender 5
X5S TronXY
X5S TronXY
Tornado Tevo

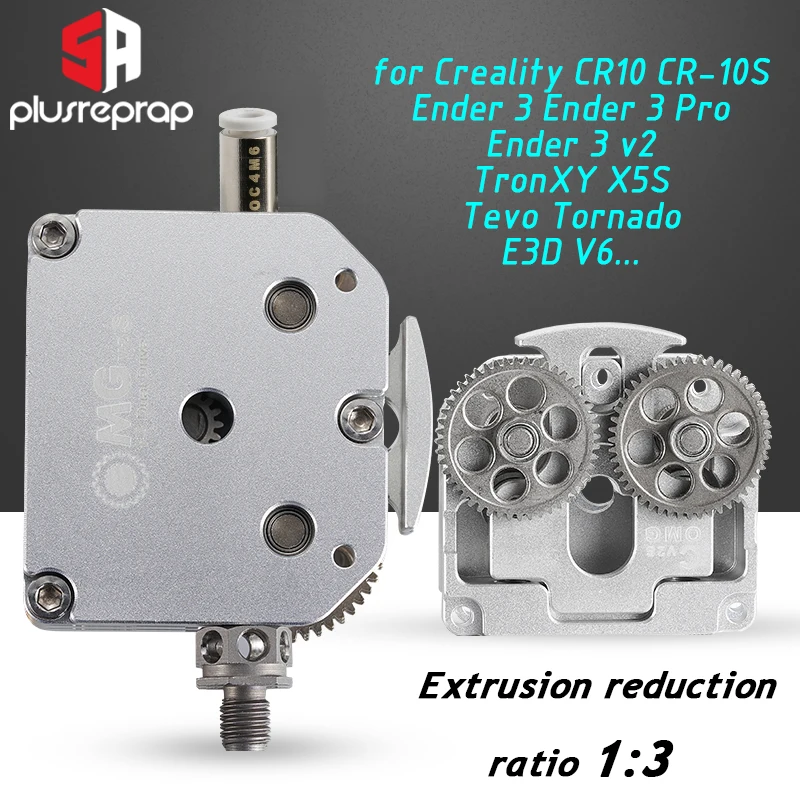

ID do produto: OMG-V2-S Extrusora

Diâmetro adequado do filamento 1.75mm
O diâmetro da roda de extrusão: 8mm
Extrusão redução taxa: 1:3
Saída do torque do motor 3 vezes
36 42 motores deslizantes podem ser usados

Dimensões F: 19,5*42*48mm

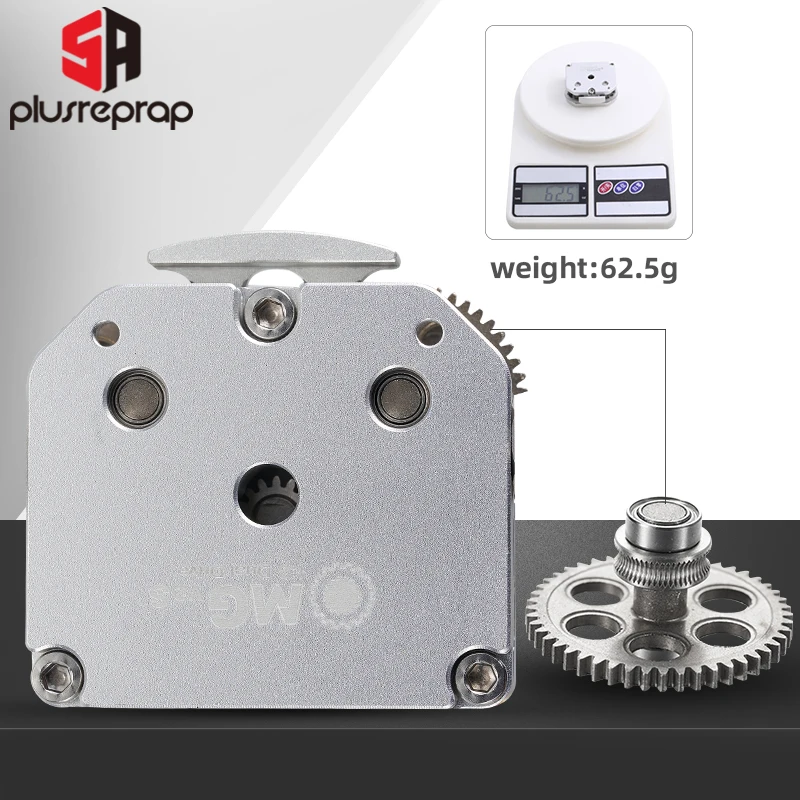

Peso sobre: 64g (F)

V2 S é uma versão atualizada do V2
Passo 3D arquivo e instalação instruções download:
https://github.com/my3dltd/OMG-V2-S

1. Todos os Metal Alumínio Direto Extrusão Dupla Unidade Bowden Omg Impressora Ender Atualização Orbitador Titan Aero – Características Especiais : 11617533400 11157532628 11617504536

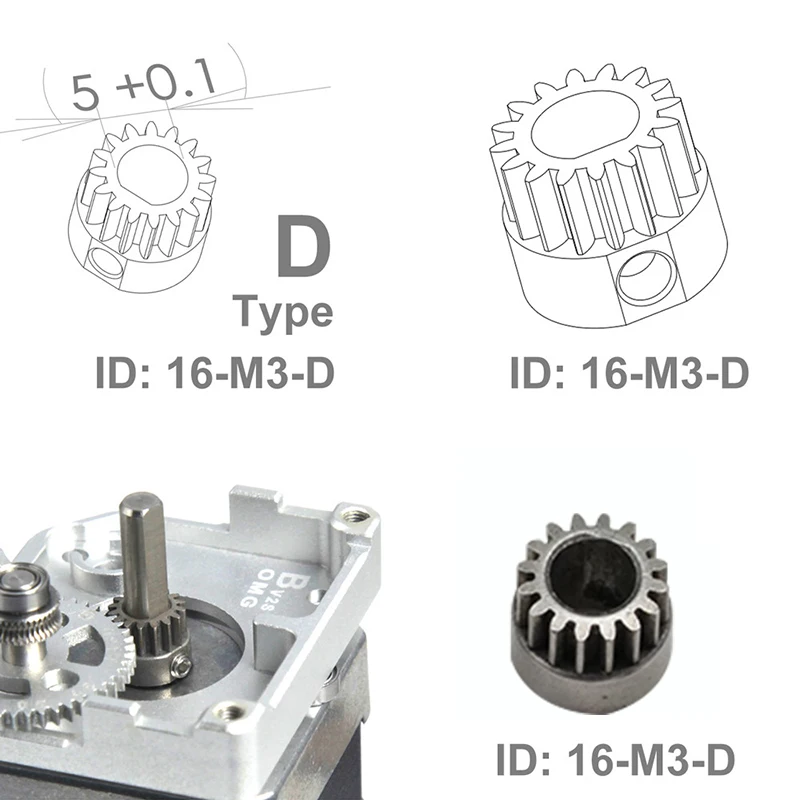

SE o eixo do seu motor é O Typt

Por favor deixe uma mensagem e nós lhe enviaremos a engrenagem redonda do motor.
Entrega padrão estilo D: 16-M3-D

2. Titan Aero Mk8 h2 Vyper Kobra – País – Região de Fabricação do Automóvel : China

Modificação do valor do passo
O ajuste Retração da extrusora direta (retração do filamento)

Velocidade: 30 mm/S Distância: 0,5-1mm (0 significa não devolver o filamento)

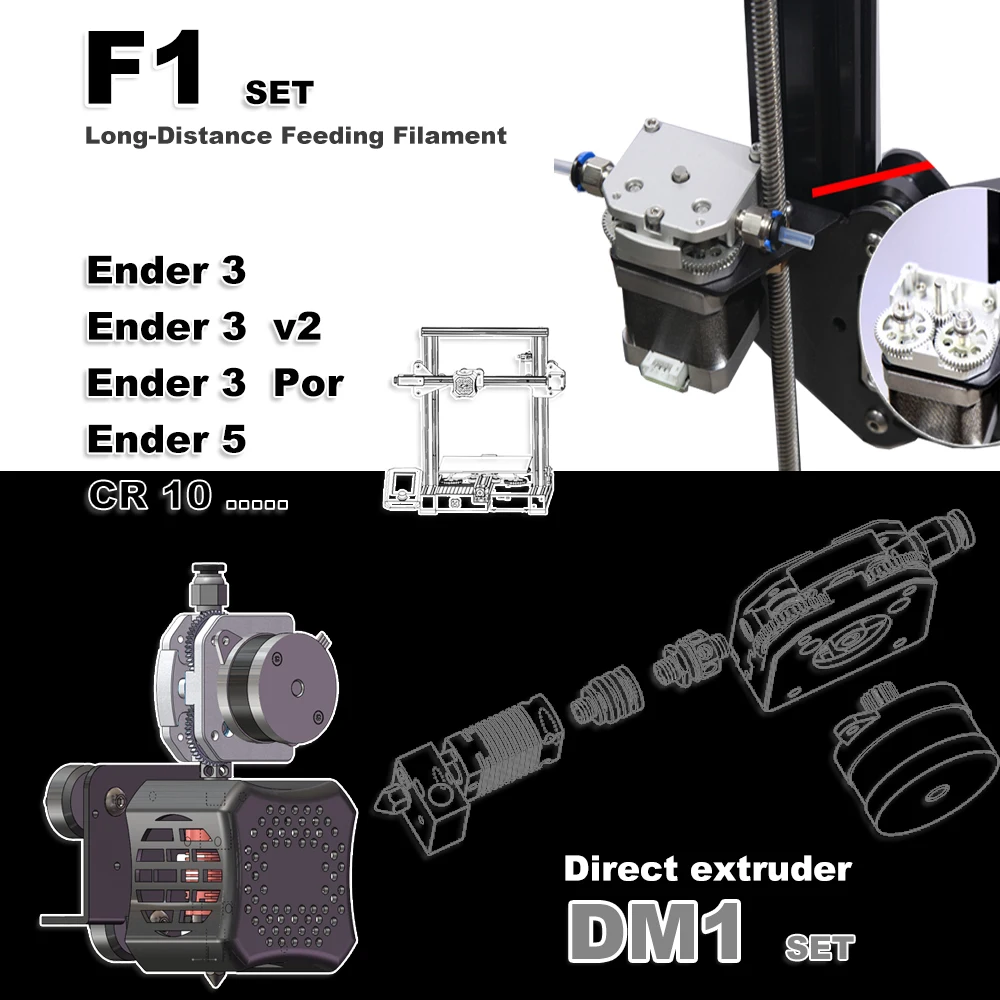

Extrusora alimentação remota retração configuração

Velocidade: 50 mm/S Distância: 2-4mm

Modificação do valor do passo

42/Stepper motor passo abordagem angle1.8 ° (número do pulso)

16 subdivisão: 385

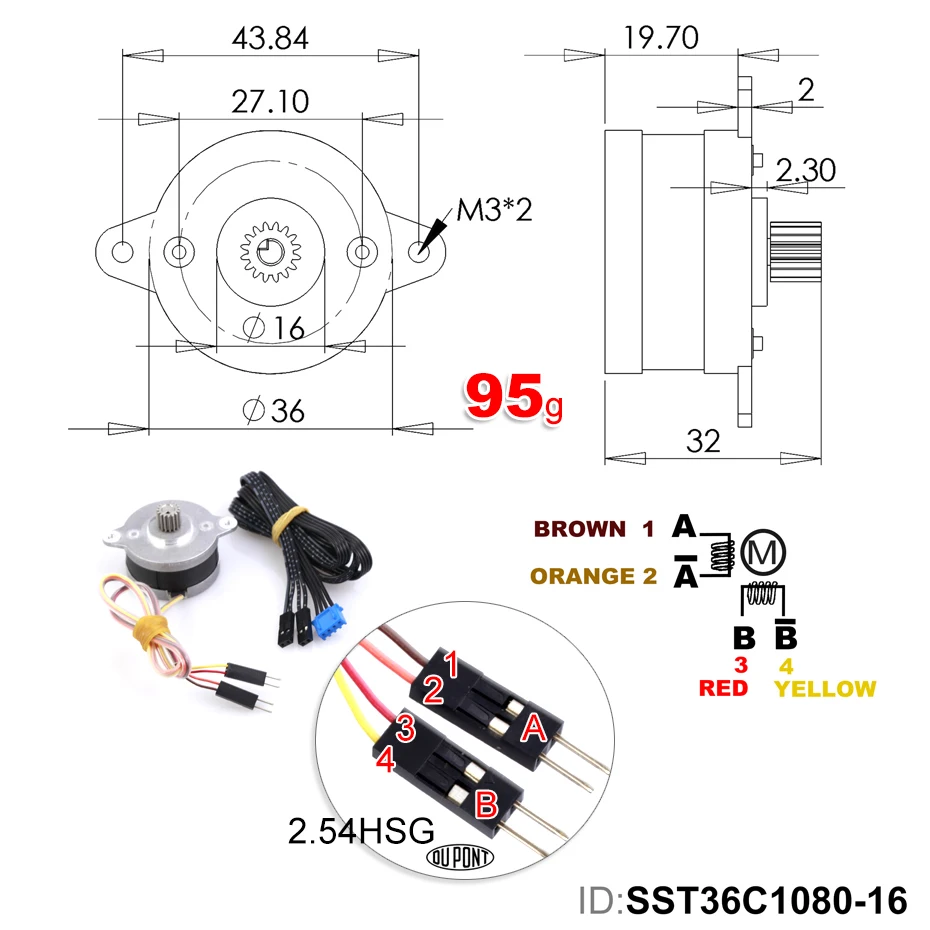

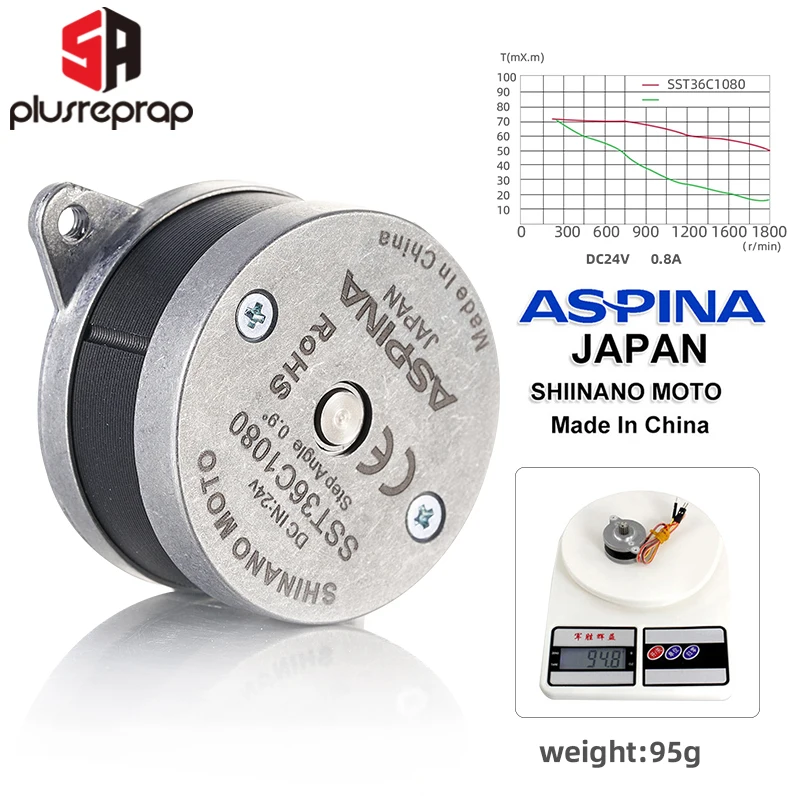

36 motor deslizante, passo abordagem ângulo 0.9 °

16 subdivisão: 760

Entrada ajuste do motor Vref 0,6

Baixe e veja o manual da instalação

Os valores acima são apenas para referência: recomenda-se imprimir um modelo de tamanho numérico fixo para medir a precisão do produto impresso.

3. All-metal Aluminum Extrud Direto Dual Drive Bowden – Superseded Part Number : 11157520035

4. Impressão 3d – Applicable Regions : Made in China

5. Peças e Acessórios para Impressora 3d – Modified Item : Yes

Resolva o desenho

A retração é precisa e pode ser ajustada para uma velocidade maior,
Instalação de teste-filamento rígido PLA ABS: Velocidade de retração (mm/s) 25-30 distância (mm) 6-8
Os filamentos flexíveis tais como TPU precisam de ser reajustados de acordo com materiais diferentes.

6. Impressora 3d Omg Ender 3 Atualização Orbiter – Bundle Description : For Bmw 1 3 5 6 7 Series

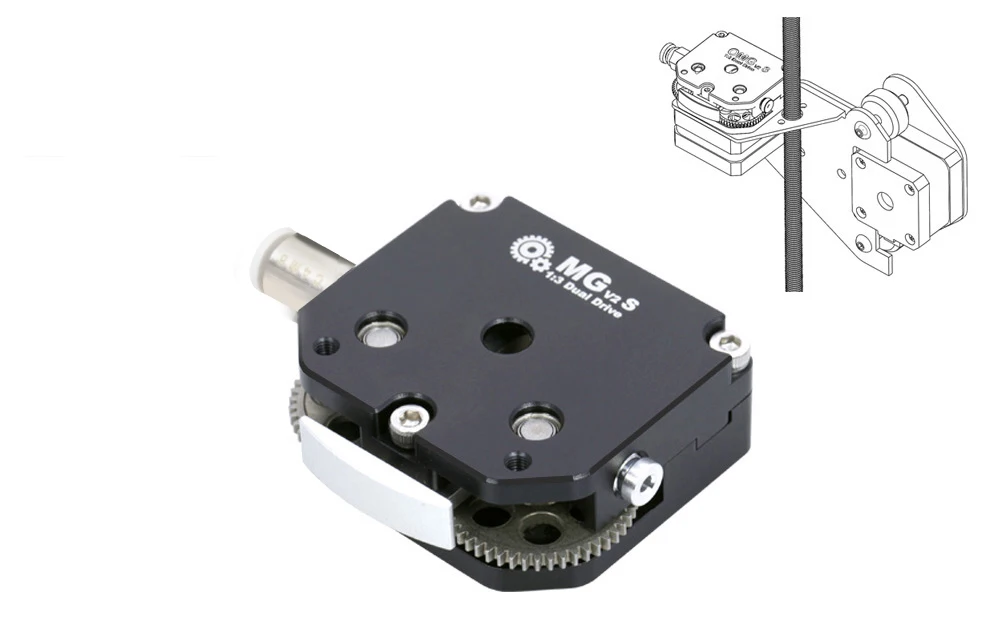

Impressora 3D compatível

Montagem do motor padrão do furo 42 motor deslizante
A extrusão remota é compatível com a maioria de impressoras de alumínio do perfil 3D (passo 31mm do furo da montagem do motor deslizante padrão 42) incluindo o Ender 3 Ender3 v2 Ender 3 pro, etc.

7. Computador e Escritório – Custom Bundle : Yes

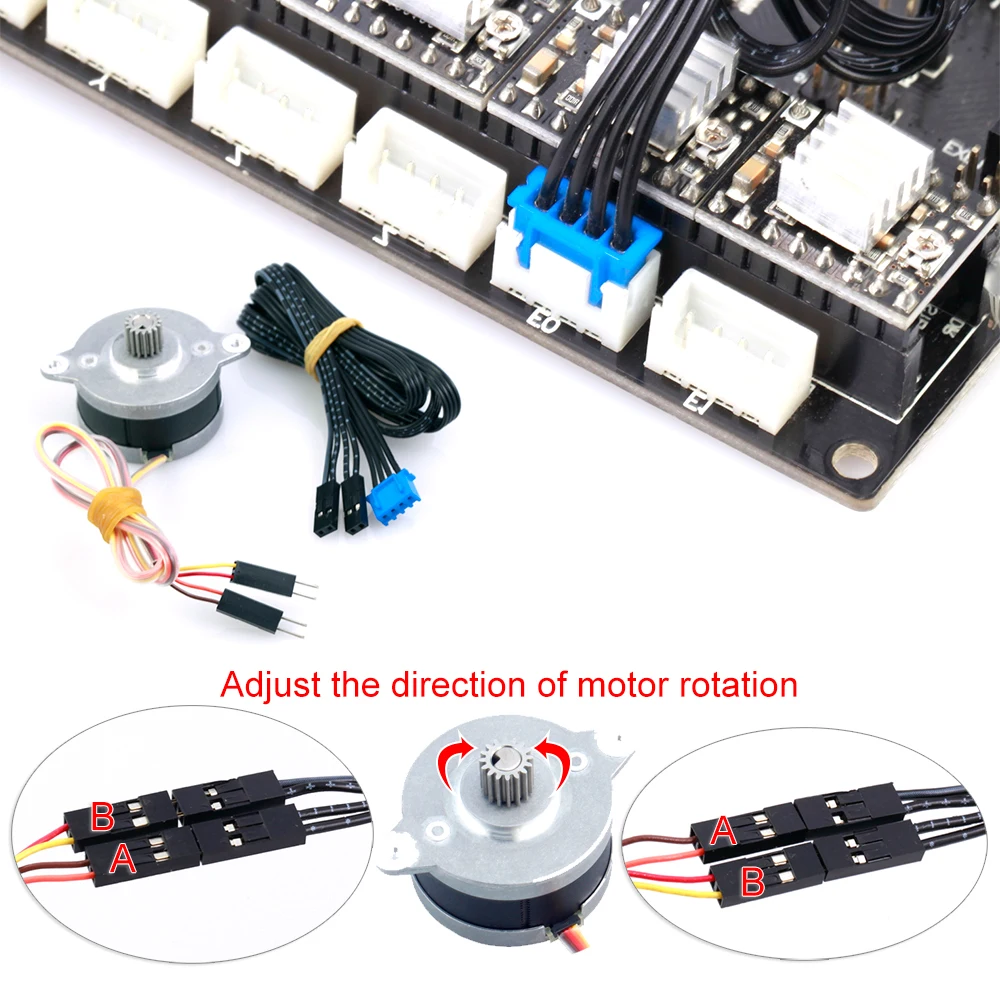

Compatibilidade Esquerda-Direita

Ajuste o # Inverter a direção do passo.
> INVERT_E0 _ DIR 1 ou 0

8. Todos os Metal Alumínio Direto Extrusão Dupla Unidade Bowden Omg Impressora Ender Atualização Orbitador Titan Aero – Surface Finish : Brand New

9. Titan Aero Mk8 h2 Vyper Kobra – Mounting Hardware Included : no

10. All-metal Aluminum Extrud Direto Dual Drive Bowden – Warranty : Yes

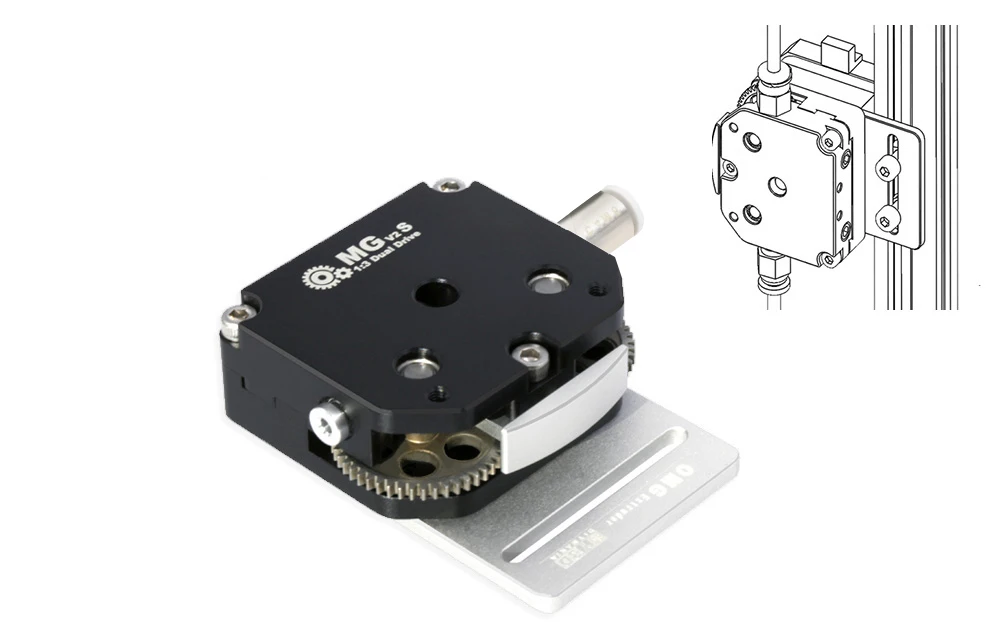

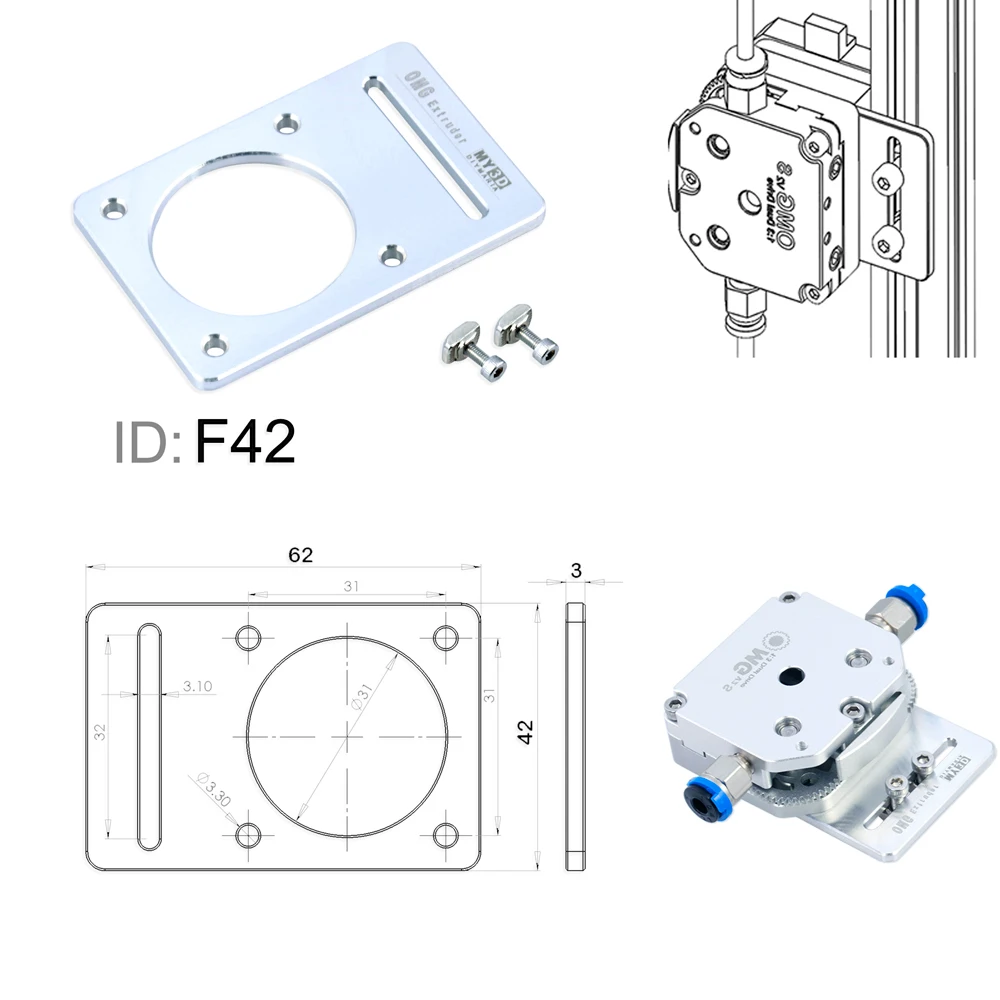

Placa De Montagem De Distância Distante

Identificação OMG: F42
Apropriado para perfis do alumínio do padrão 20*20.
Alumínio CNC

11. Impressão 3d – Fitment tipo : Direct Replacement

Esta placa não é necessária. Algumas máquinas não podem ser usadas, como ENTER 3 V2.

Instalação

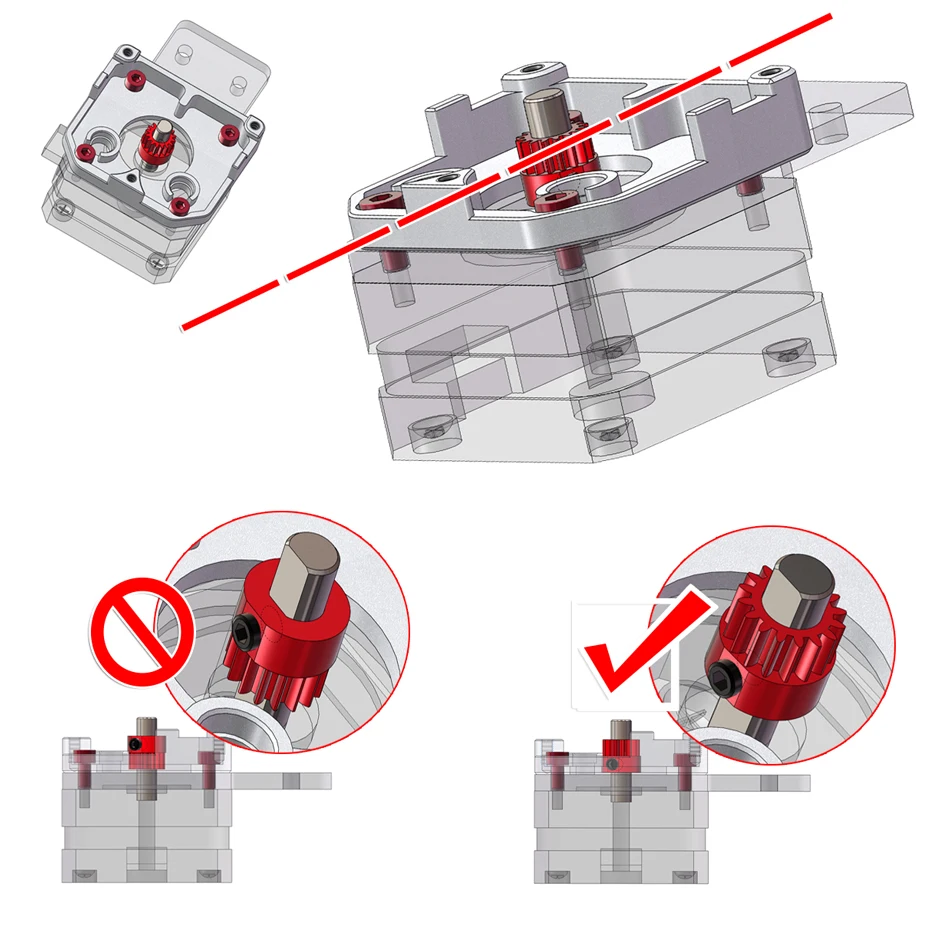

Preste atenção à engrenagem do motor deslizante e aperte a posição do parafuso para evitar interferências com a engrenagem de redução. Corrija como mostrado abaixo.

12. Peças e Acessórios para Impressora 3d – Material : Plastic

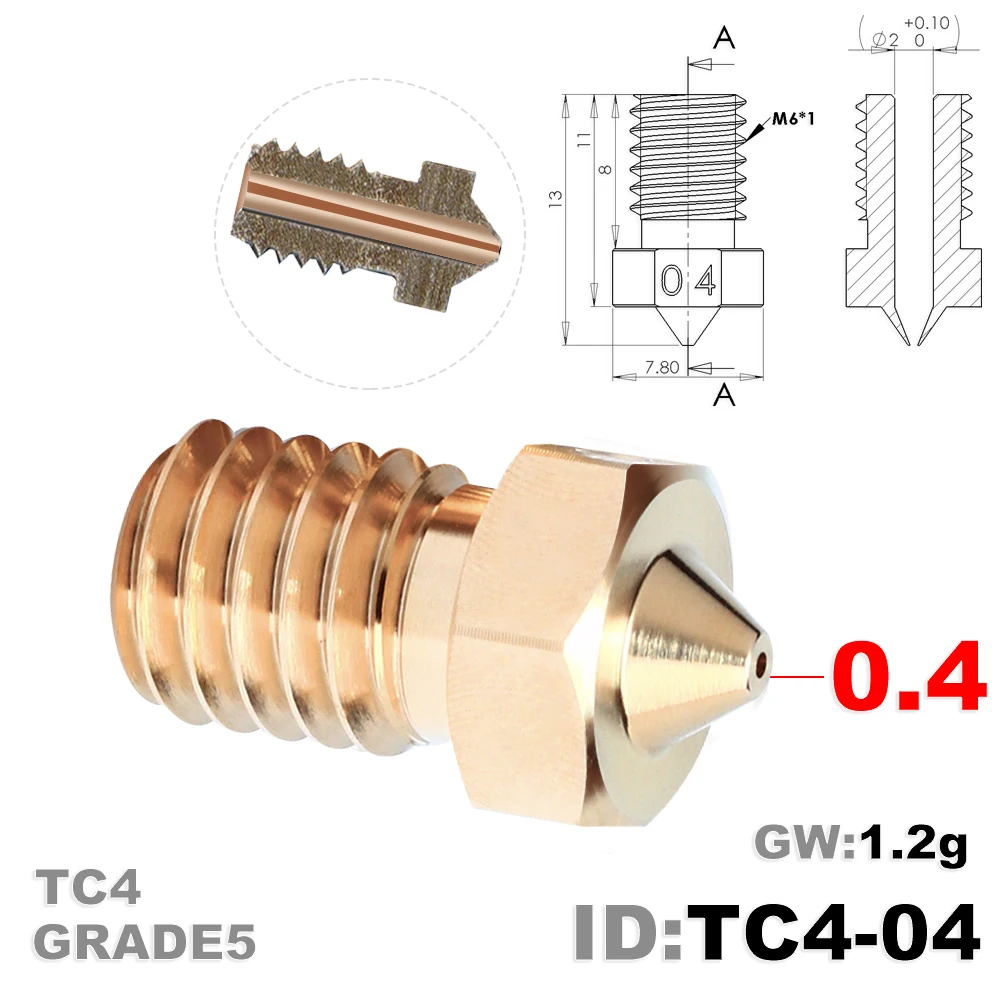

Identificação: TC4-04

Material: Bocal do bronze, diâmetro 0.4mm

15. Todos os Metal Alumínio Direto Extrusão Dupla Unidade Bowden Omg Impressora Ender Atualização Orbitador Titan Aero – Oem No. : 11617533400 11157532628 11617504536

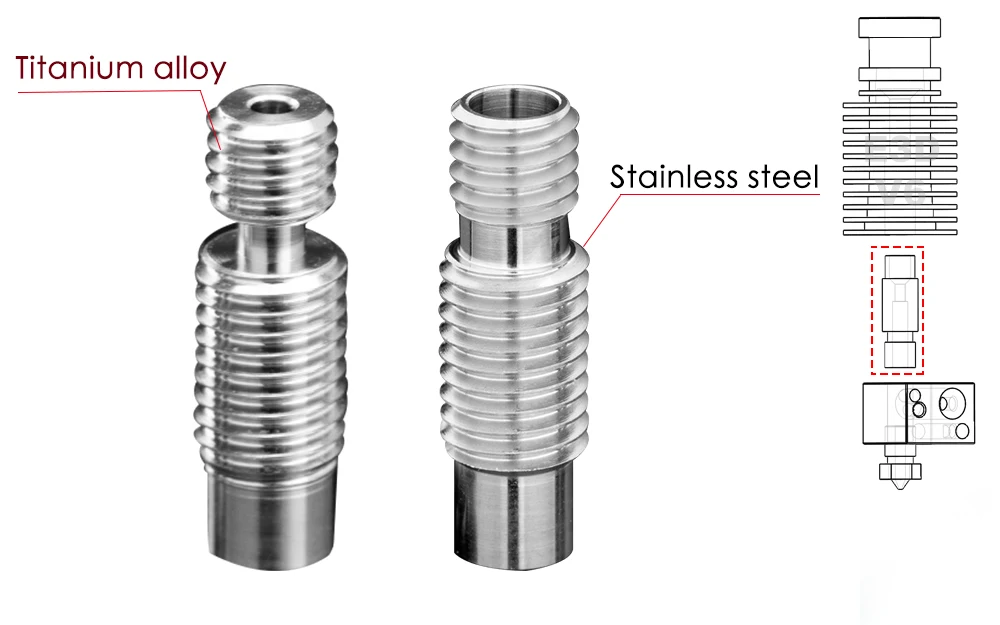

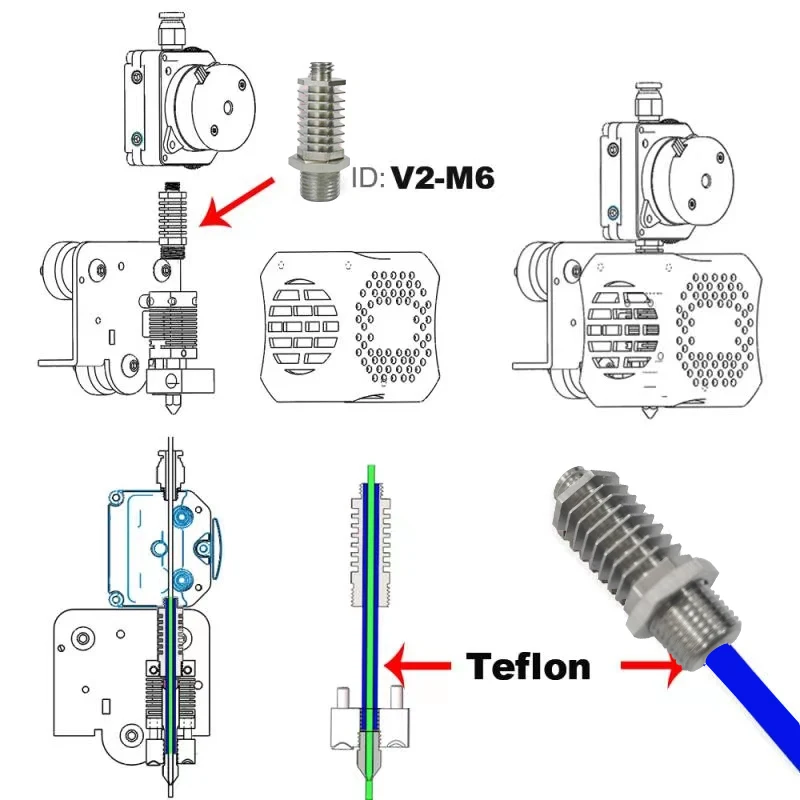

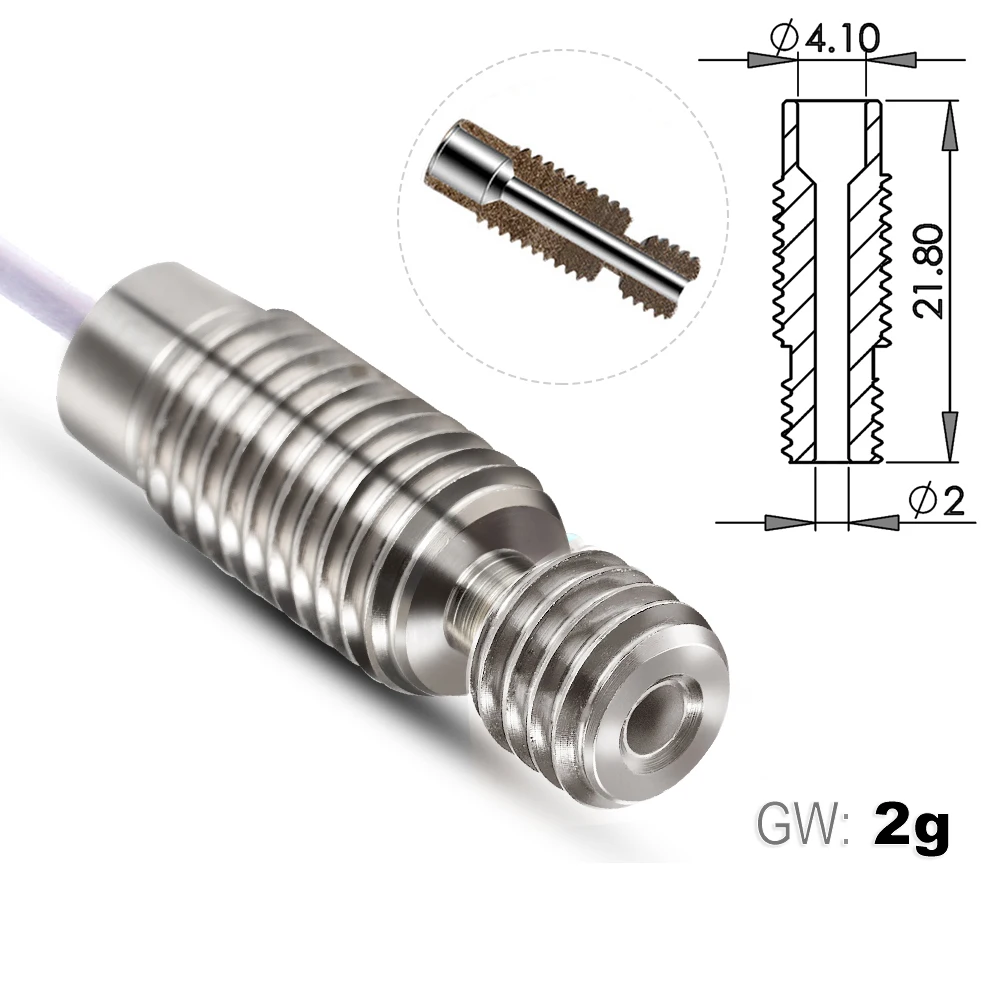

Identificação: TC4-H2

Material: A garganta Titanium da liga, Teflon não é conectada diretamente ao bloco do aquecimento. Evite a alta temperatura Teflon mangueira derretendo.
Dissipação do calor é rosca v6 M7
Fim quente M6 rosca

16. Titan Aero Mk8 h2 Vyper Kobra – Origem : cn Origem

17. All-metal Aluminum Extrud Direto Dual Drive Bowden – Interchange Número da Peça : 11157520035 11617500021 11617533398 11617533399

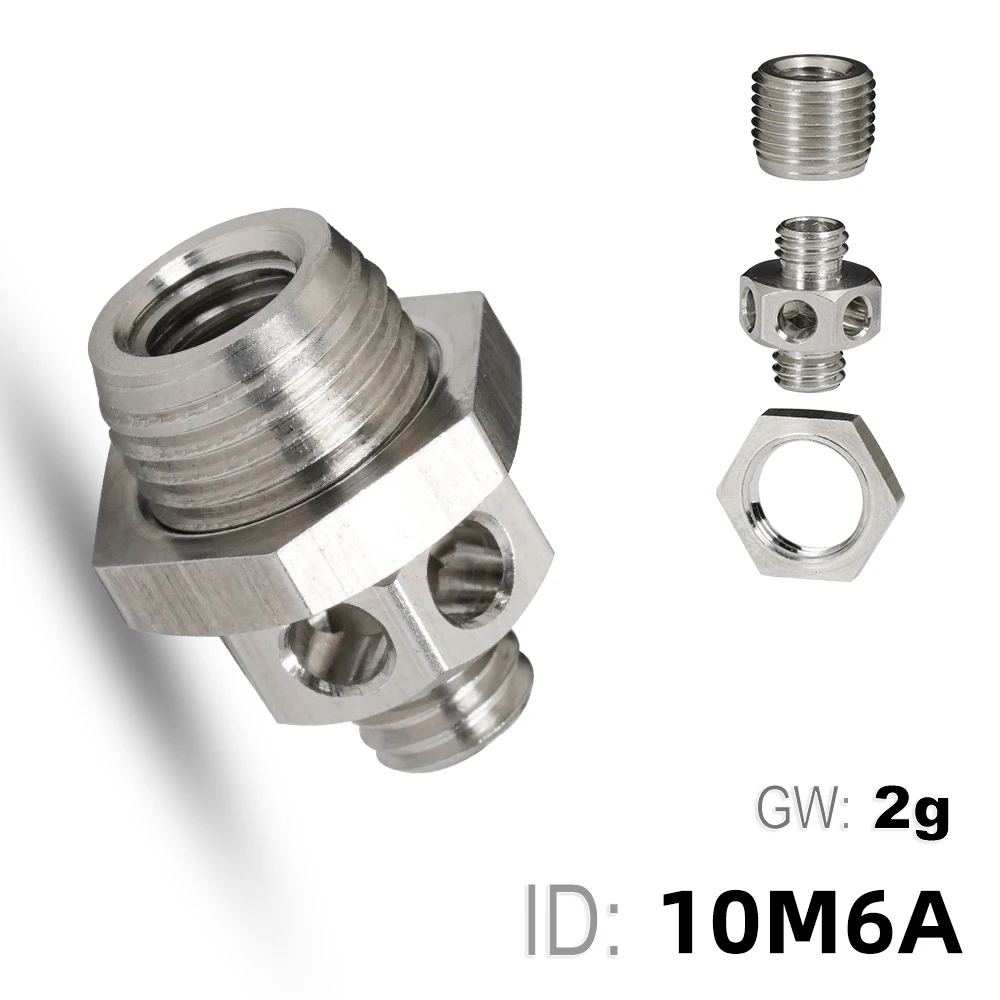

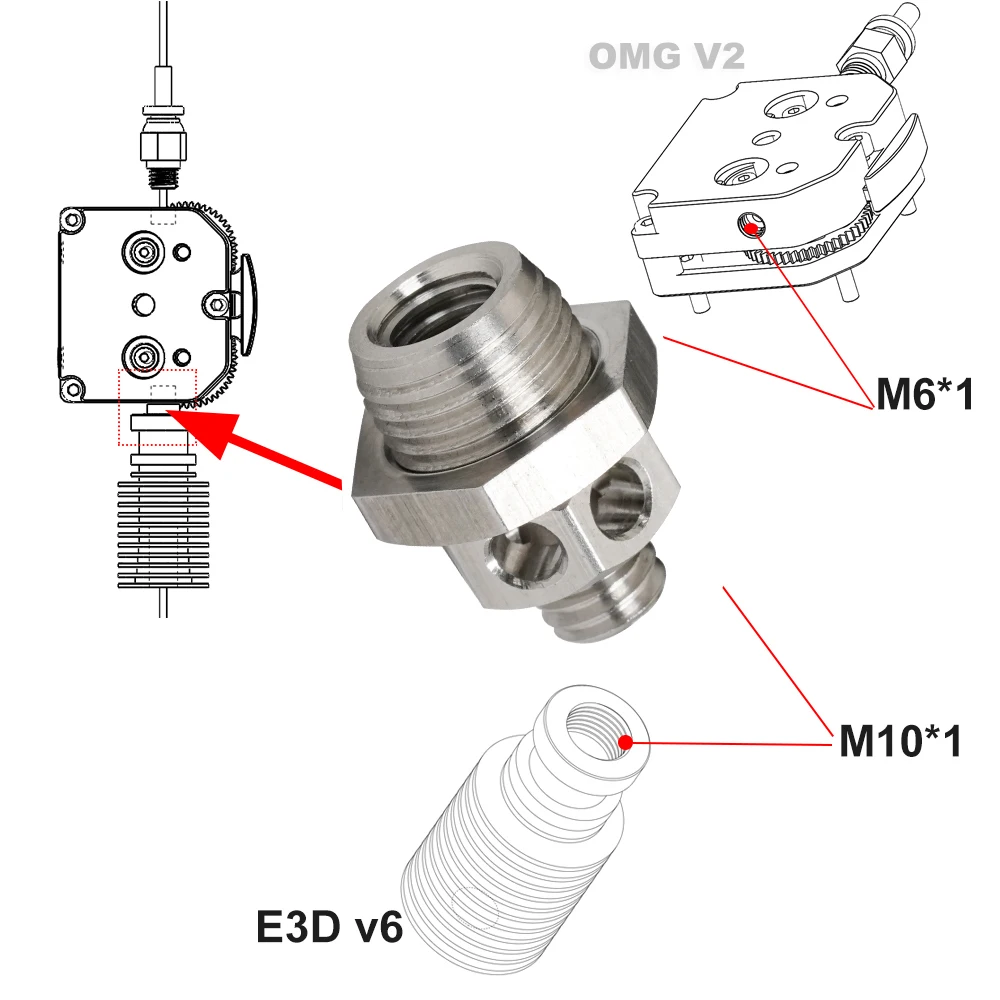

Identidade: 10M6A

Material: De aço inoxidável
Conecte a extrusora OMG e v6
Linha M6 M10

18. Impressão 3d – Peso do Item : 0.6

19. Peças e Acessórios para Impressora 3d – Número da Peça de Fabricante : 11617533400 11157532628 11617504536

20. Impressora 3d Omg Ender 3 Atualização Orbiter – tipo de Material : 11617533400 11157532628 11617504536

21. Computador e Escritório – Número de Outras Peças : 11157520035

22. Todos os Metal Alumínio Direto Extrusão Dupla Unidade Bowden Omg Impressora Ender Atualização Orbitador Titan Aero – Características Especiais : 11617533400 11157532628 11617504536

23. Titan Aero Mk8 h2 Vyper Kobra – País – Região de Fabricação do Automóvel : China

OMG V2-S atualizar instruções

1/Mude a cor para prata-jateamento oxidação tratamento.
2/O diâmetro da engrenagem do modelo atualizado V2-S é ajustado para 8mm, e o arco do filamento é aumentado.
(V2 diâmetro engrenagem velha 8.8 não é compatível com V2-S)

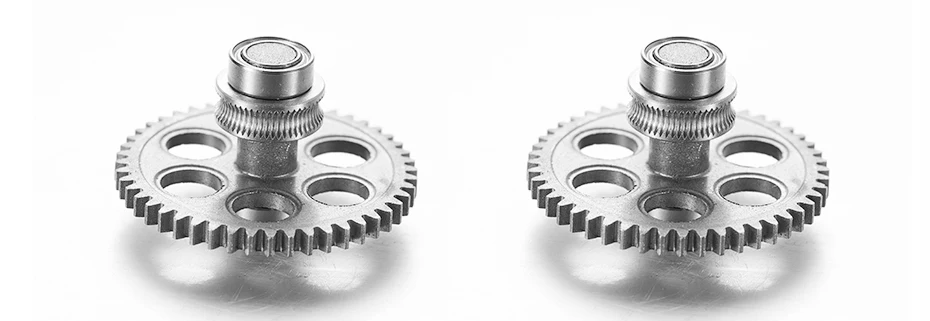

3/Adicionado 2 opções de engrenagem de aço e cobre.
4/Adicionado suporte para nivelamento automático BL e 40 orifícios de montagem.
Se você precisa OMG V2 engrenagens velhas. Continuaremos a prestar apoio (apenas engrenagens de cobre).

Baixar o arquivo 3D Step:
https://github.com/my3dltd/OMG-V2-S

24. All-metal Aluminum Extrud Direto Dual Drive Bowden – Superseded Part Number : 11157520035

V2-S style extrusora-o arco côncavo da engrenagem de filamento é maior, o que aumenta a área de contato com o filamento.

A posição do filamento através do orifício de posicionamento é diferente e as engrenagens de V2-S e V2 não são universalmente compatíveis.
