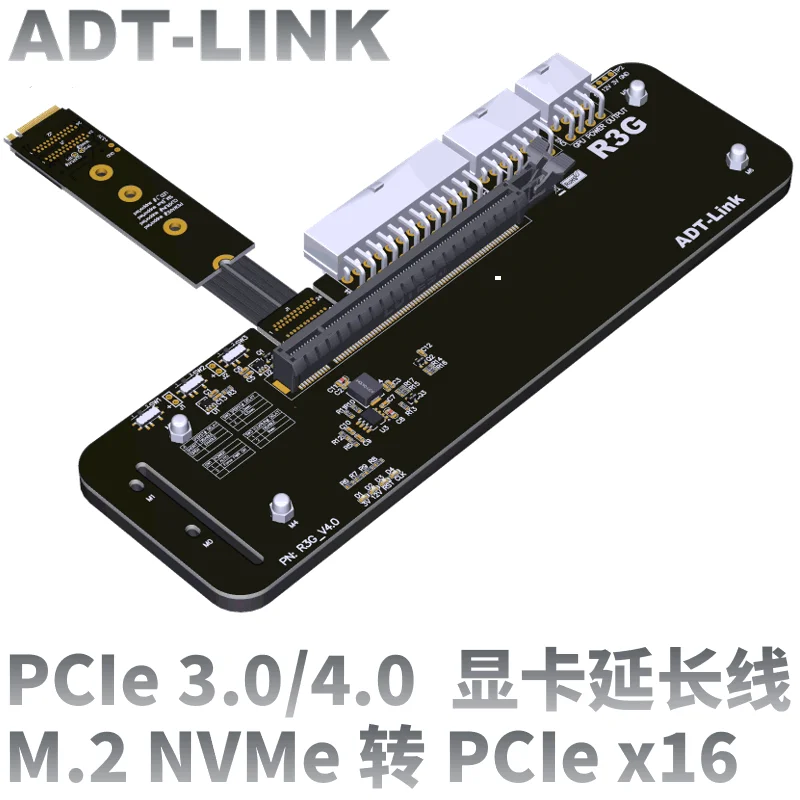

Adt R43sg 4.0 m. Nvme m Chave para X16 Egpu Adaptador Computador Portátil Placa Gráfica Externa Pcie3.0 4.0×4 Riser Cabo para Nuc Itx Stx Cabos de computador e conectores

Adt-link pcie3.0/4.0×16 para m.2 nvme egpu adaptador

Marca: ADT-LINK

Nome do produto: pcie3.0/4.0×16 para m.2 m-cabo de extensão chave

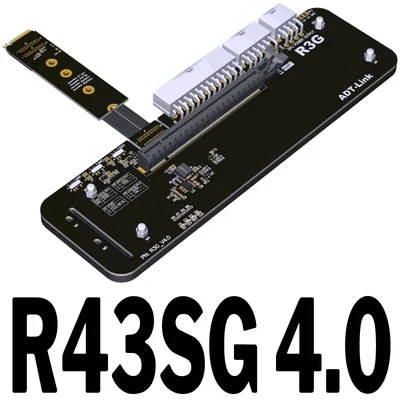

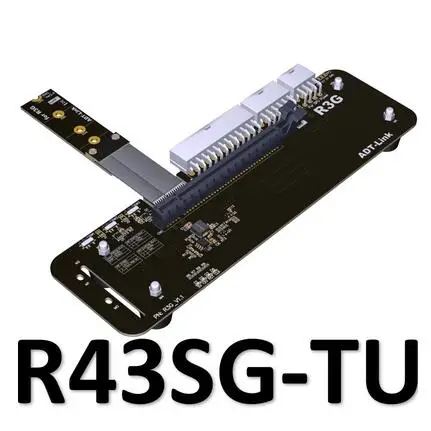

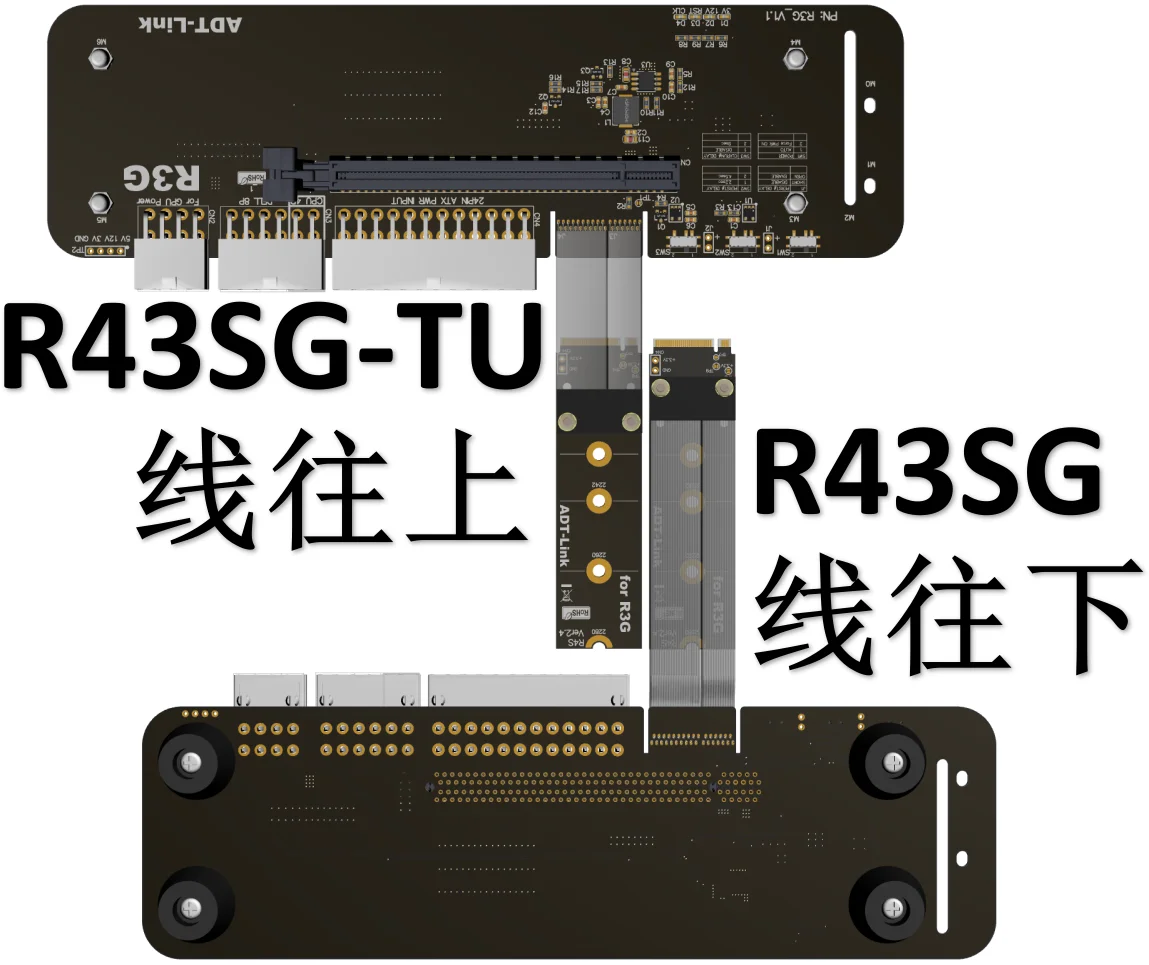

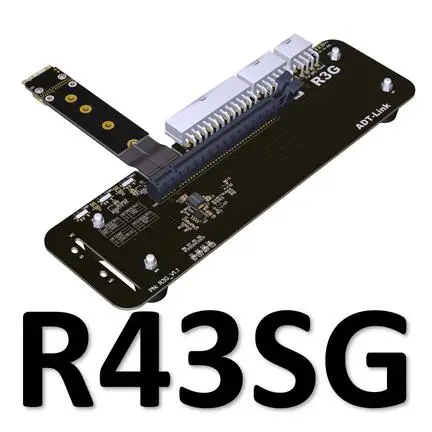

Modelo do produto: R43SG R43SG-TU R43SG 4.0

Velocidade de transferência: PCIe3.0 x4 ( R43SG R43SG-TU)

PCIe 4.0×4 ( R43SG 4.0)

Comprimento do fio: 25cm, 50cm(Outros pedidos em massa de comprimento podem ser personalizados)

Aplicação: egpu para nuc/itx/stx/computador portátil

Compatibilidade da placa gráfica: suporte para novas placas gráficas enviadas após 2015 (placas gráficas antigas enviadas antes de 2014 não são suportadas)

Compatibilidade da placa-mãe: notebook itx/stx placa-mãe, nuc, só suporta interface m.2 nvme não suporta interface m.2 sata, não suporta interface m.2 wi-fi, não suporta interface m.2 wwan

Descrição da alimentação: suporte power dell DA-2 series (D220P-01/adp-220ab) 12v/18a/220w fonte de alimentação, ou padrão atx 500w acima da potência, por favor, prepare ou compre a energia separadamente.

Nota:

1. recomendamos muito usá-lo para o desktop do computador, não para o portátil.Há baixa taxa de sucesso para o portátil devido à incompatibilidade, especialmente para hp, dell, lenovo)

2. o uso profissional é altamente recomendado. Este item não inclui o manual do usuário, e nós não suportamos suporte técnico, por favor, leve em conta antes de fazer o pedido.

3. se a bios não for reconhecida, atualize a bios para a versão mais recente do site oficial da sua placa-mãe.

4. systemsupport: só suporta win10 1909 e versão posterior.

2. Placa Gráfica Externa Pcie3.0 4.0×4 Riser Cabo para Nuc Itx Stx – Embalagem : Não

3. Adt R43sg 4.0 m. 2 Nvme m – Certificado : None

4. Cheap Cabos de Computador e Conectores – tipo : Pci-e Riser

5. Cabos de Computador e Conectores – Origem : cn Origem

6. Chave para X16 Egpu Adaptador Computador Portátil – Nome da Marca : Adt-link

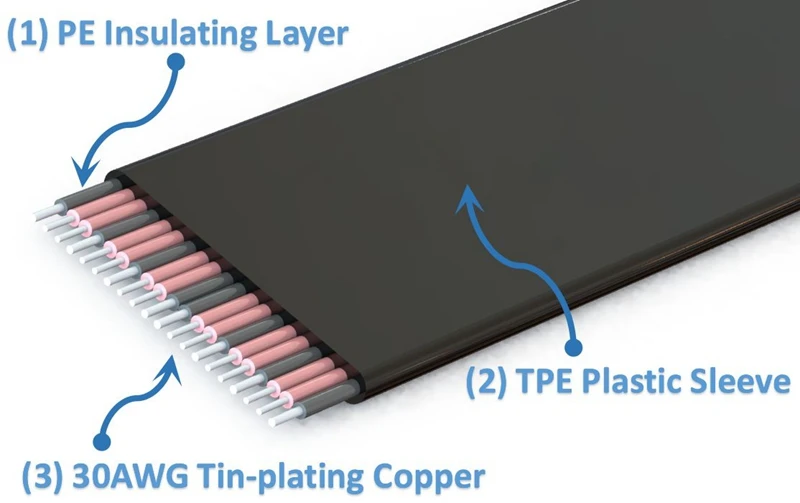

Emi blindagem com polímero condutor

O extensor utiliza os materiais os mais atrasados para a proteção do emi com design de cinco cabos planos únicos. Esta técnica permite que cada cabo seja totalmente coberto pela proteção de interferência eletromagnética com polímero condutor para proteger contra as emissões de entrada ou saída de frequências eletromagnéticas, minimizar a perturbação e degradação no desempenho, e reduzir o peso do extensor.

7. High Quality Computador e Escritório – Número do Modelo : R43sg

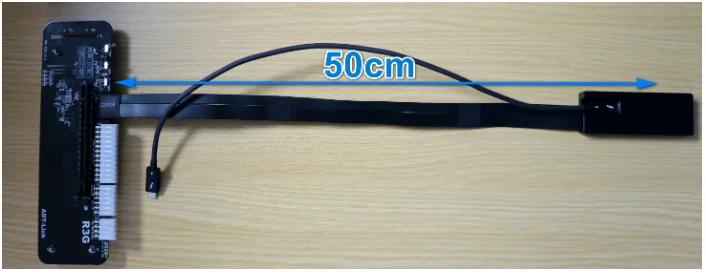

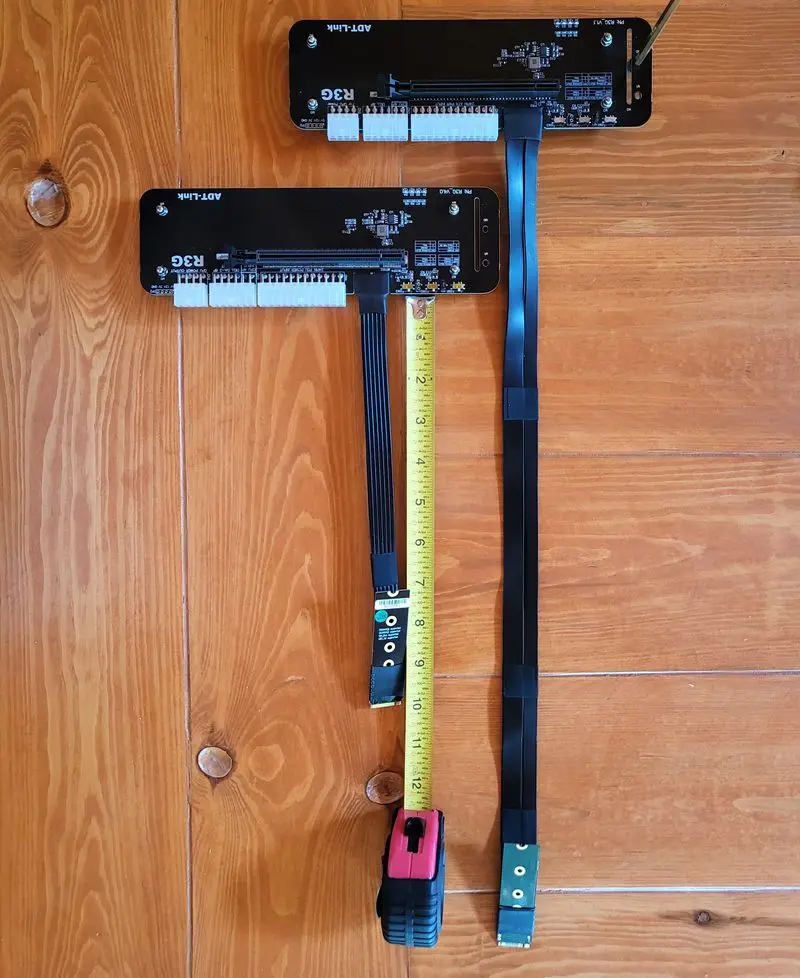

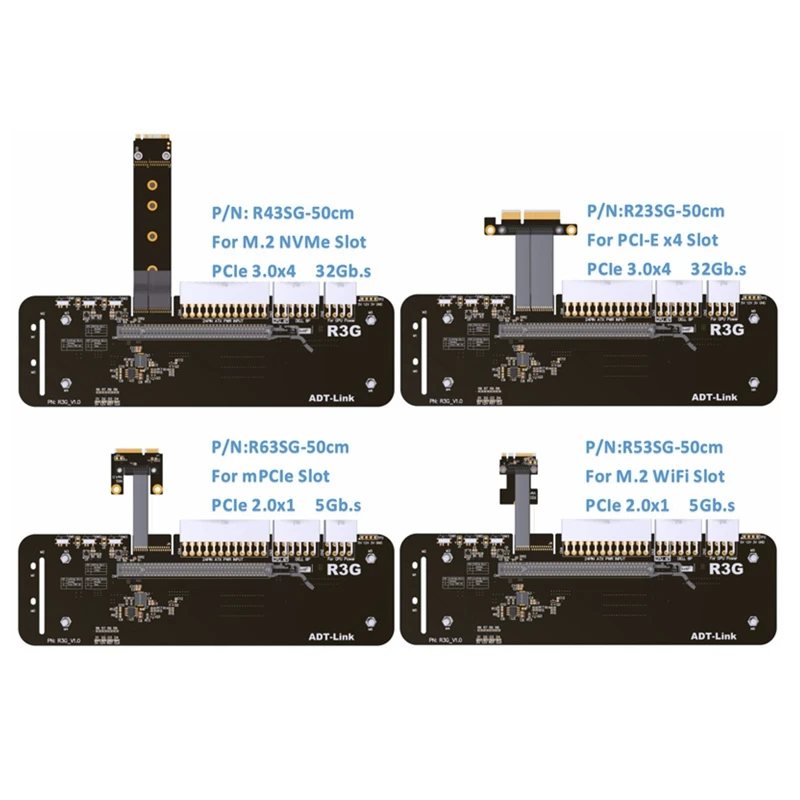

Comprimento Do cabo Descrição:

O comprimento do cabo da série r3g tem 25 cm ou 50 cm pode ser selecionado, o seguinte é o comprimento da linha de 50 cm. consulte a dimensão azul da figura abaixo.

8. Computador e Escritório – Estado dos Produtos : Estoque

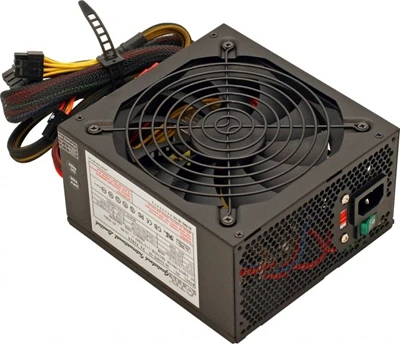

Descrição da fonte de Alimentação:

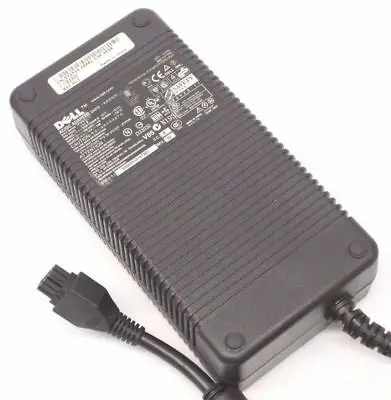

A fonte de alimentação de apoio é dell 8 pinos 12v/18a/220w, ou fonte de alimentação psu padrão. A fonte de alimentação deve ser preparada pelo comprador ou comprada separadamente.

9. Placa Gráfica Externa Pcie3.0 4.0×4 Riser Cabo para Nuc Itx Stx – Embalagem : Não

10. Adt R43sg 4.0 m. 2 Nvme m – Certificado : None

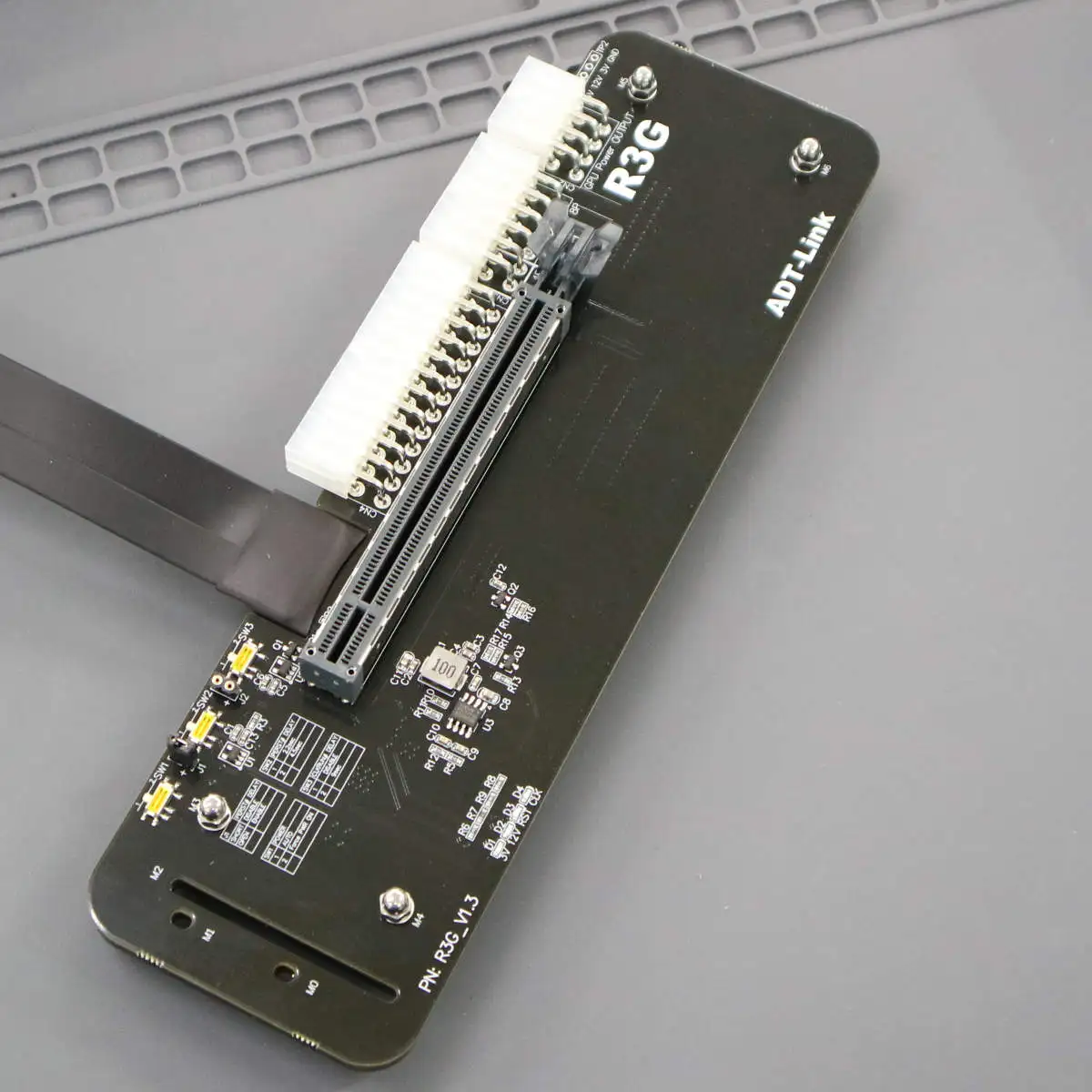

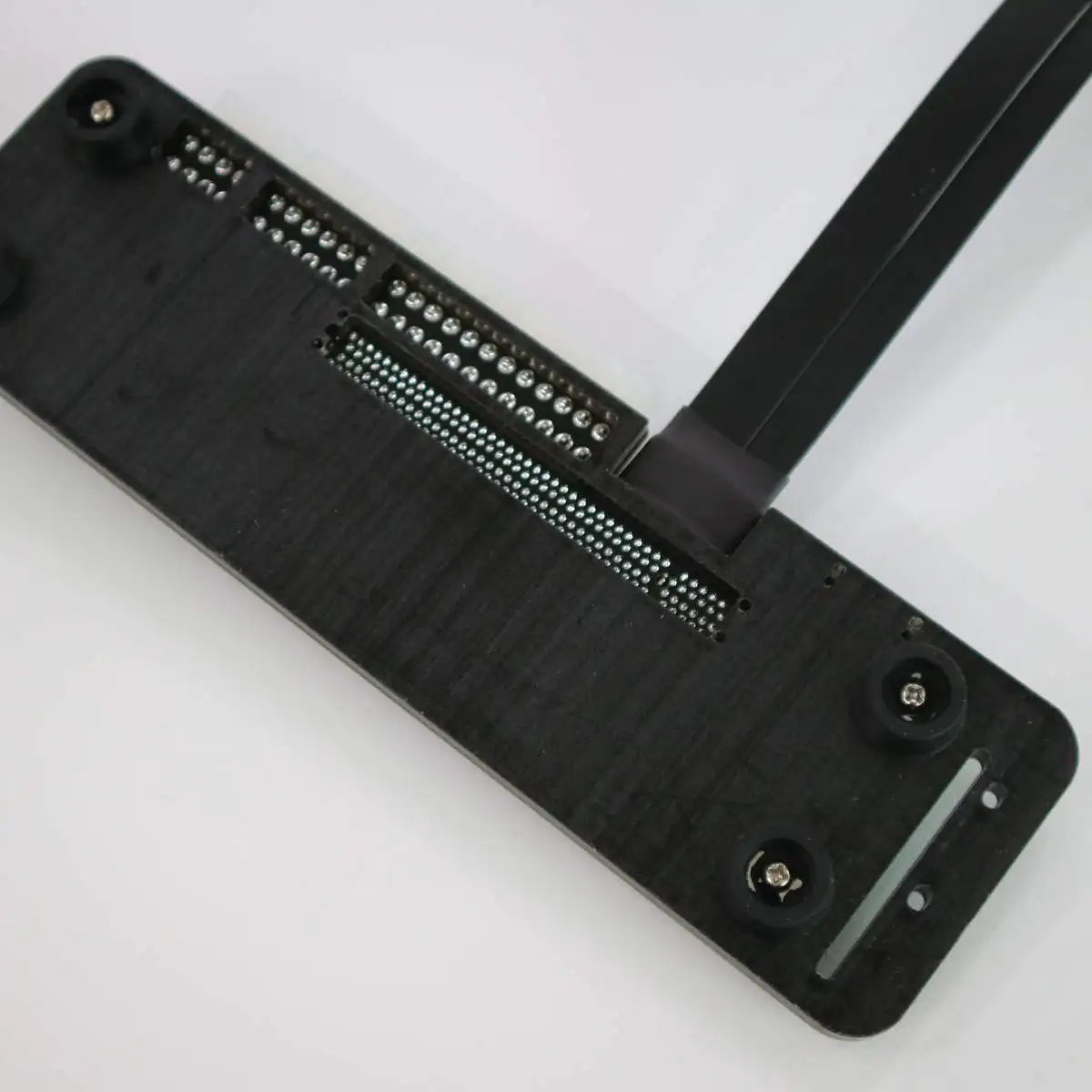

Fotos Mostradas:

11. Cheap Cabos de Computador e Conectores – tipo : Pci-e Riser

12. Cabos de Computador e Conectores – Origem : cn Origem

13. Chave para X16 Egpu Adaptador Computador Portátil – Nome da Marca : Adt-link

14. High Quality Computador e Escritório – Número do Modelo : R43sg

15. Computador e Escritório – Estado dos Produtos : Estoque

16. Placa Gráfica Externa Pcie3.0 4.0×4 Riser Cabo para Nuc Itx Stx – Embalagem : Não

17. Adt R43sg 4.0 m. 2 Nvme m – Certificado : None

18. Cheap Cabos de Computador e Conectores – tipo : Pci-e Riser

19. Cabos de Computador e Conectores – Origem : cn Origem

20. Chave para X16 Egpu Adaptador Computador Portátil – Nome da Marca : Adt-link

21. High Quality Computador e Escritório – Número do Modelo : R43sg

22. Computador e Escritório – Estado dos Produtos : Estoque

23. Placa Gráfica Externa Pcie3.0 4.0×4 Riser Cabo para Nuc Itx Stx – Embalagem : Não

24. Adt R43sg 4.0 m. 2 Nvme m – Certificado : None

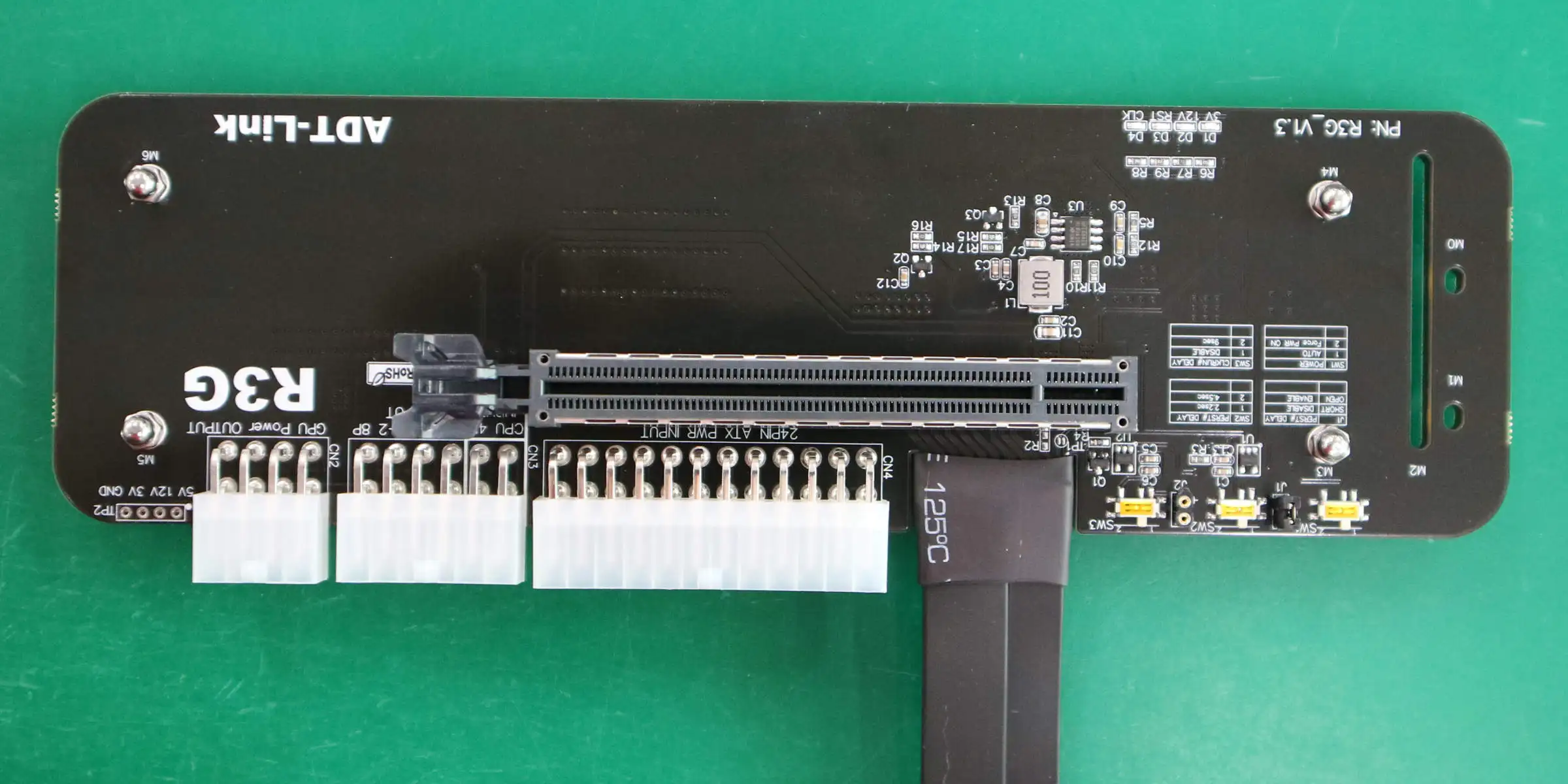

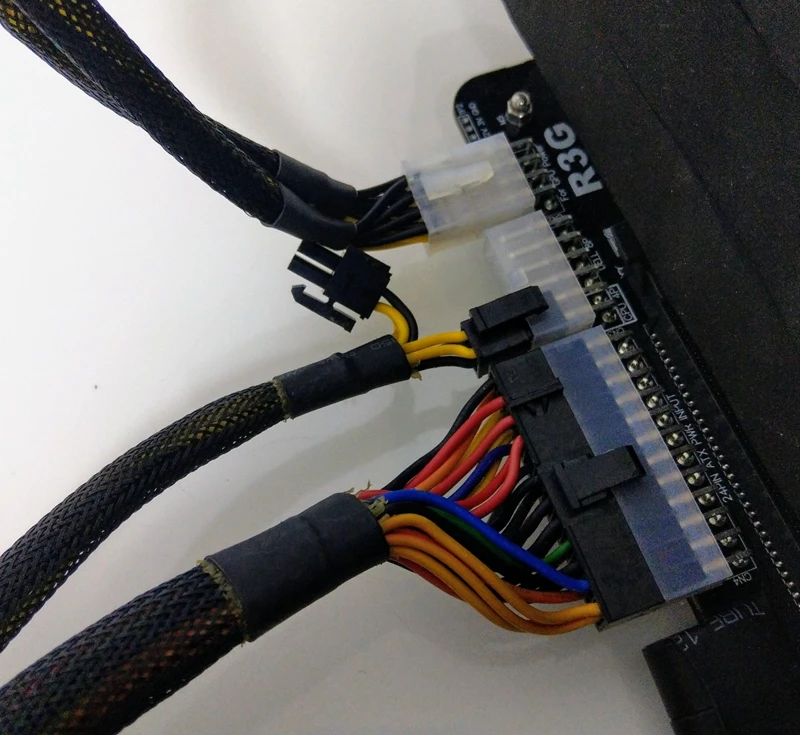

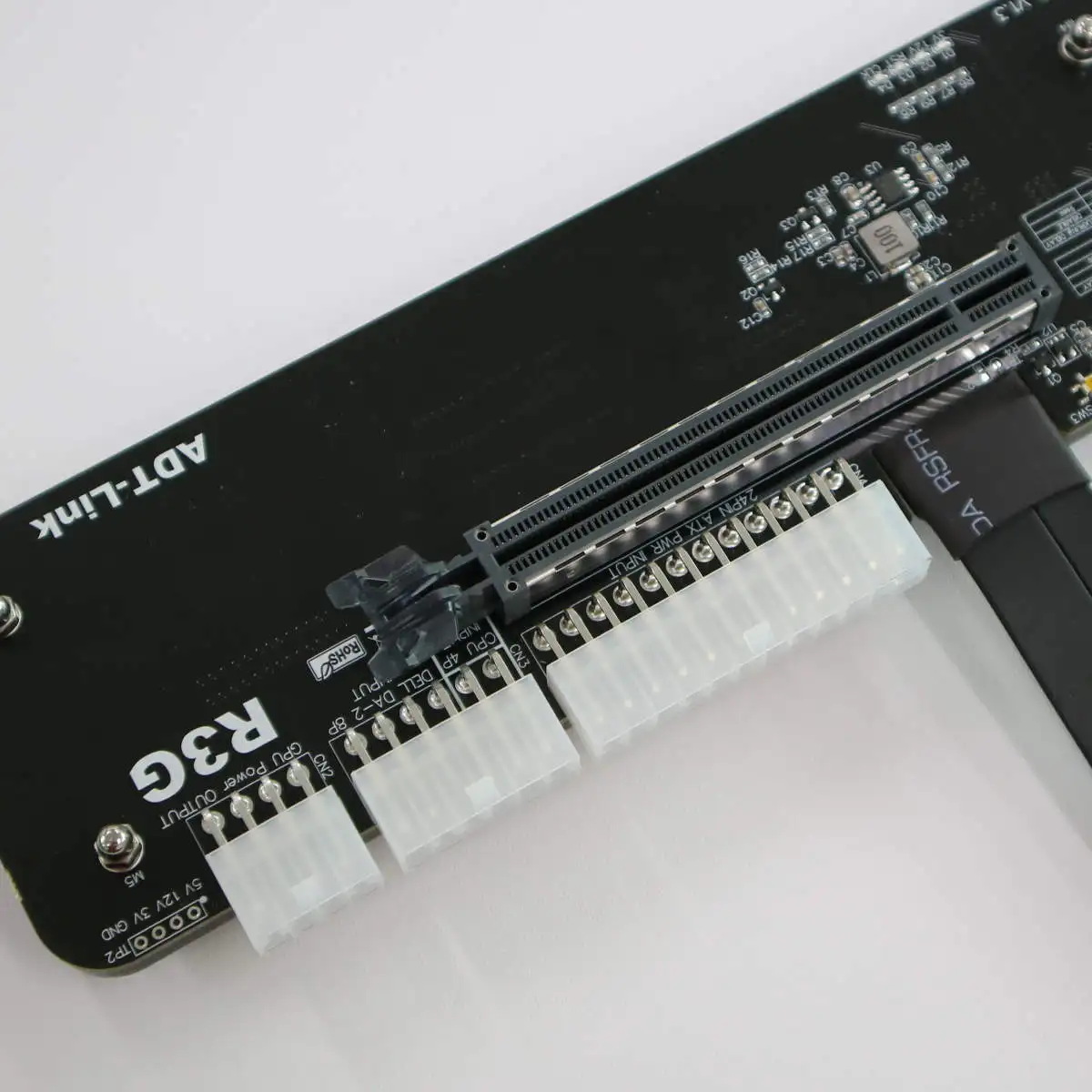

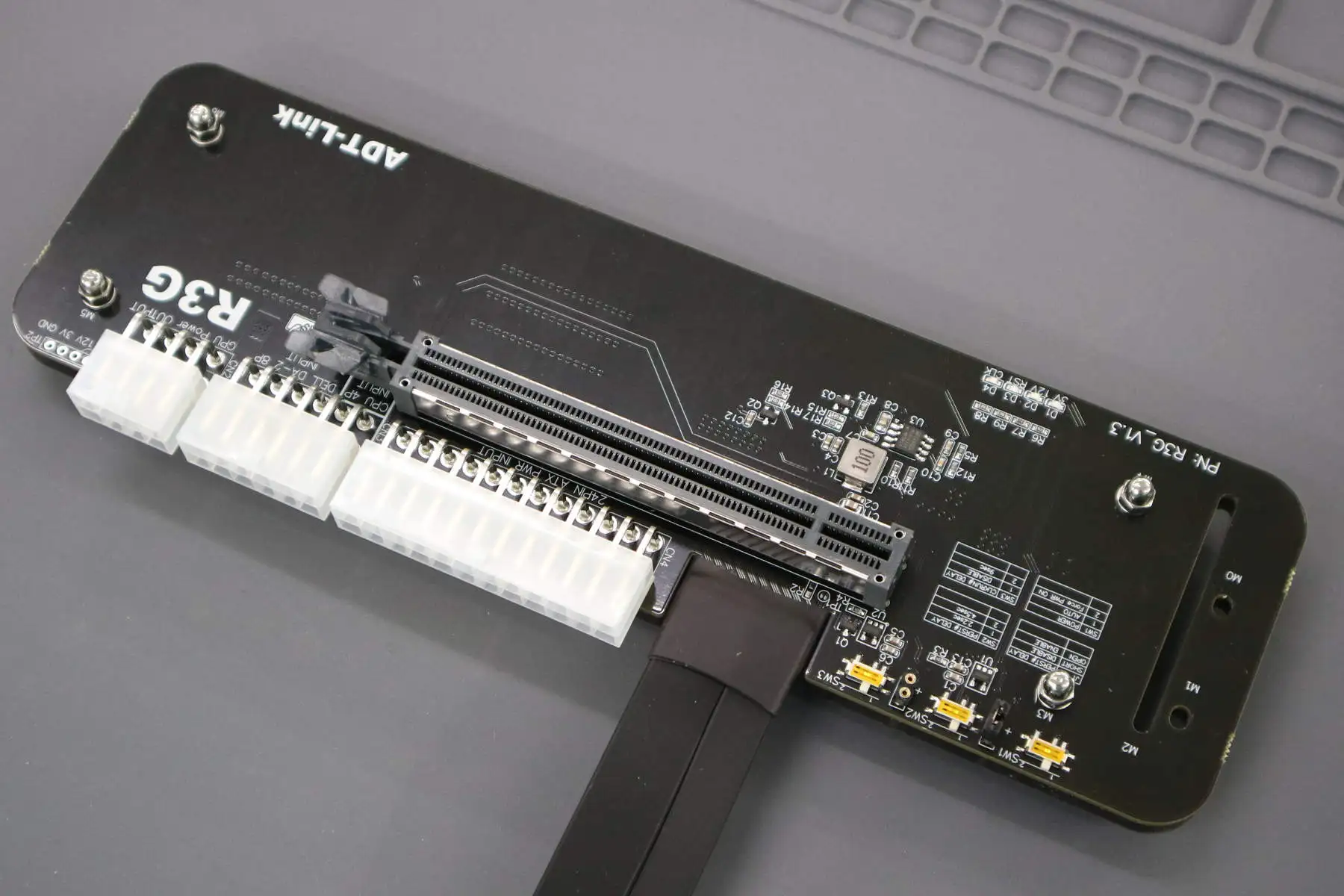

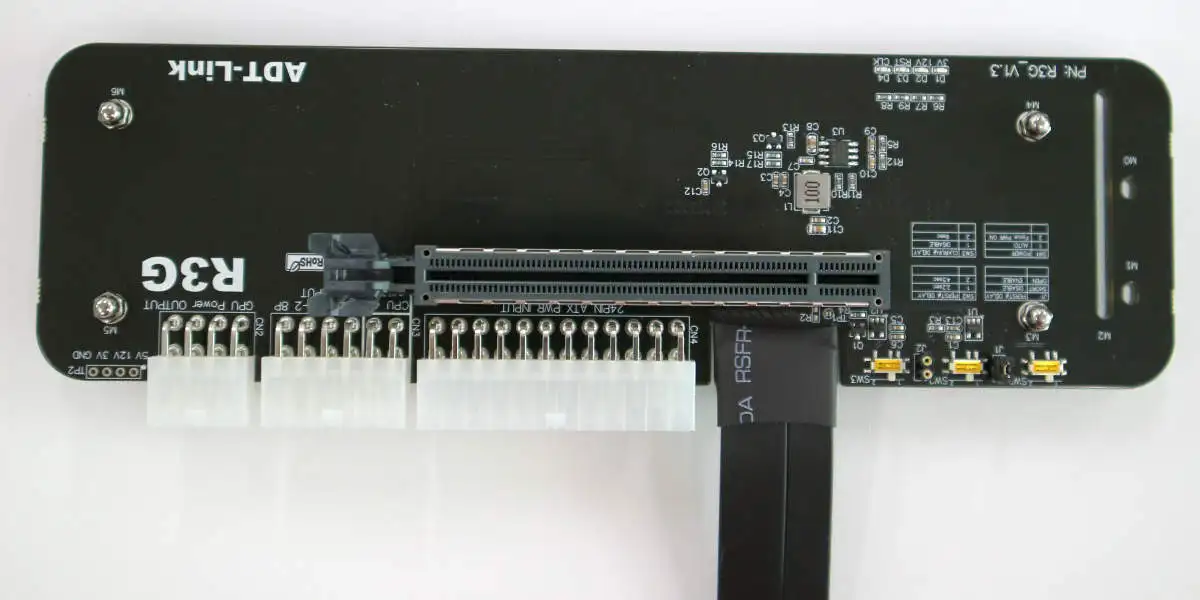

24p_atx e 4p_cpu entrada de energia, 8p_gpu potência de saída.

25. Cheap Cabos de Computador e Conectores – tipo : Pci-e Riser

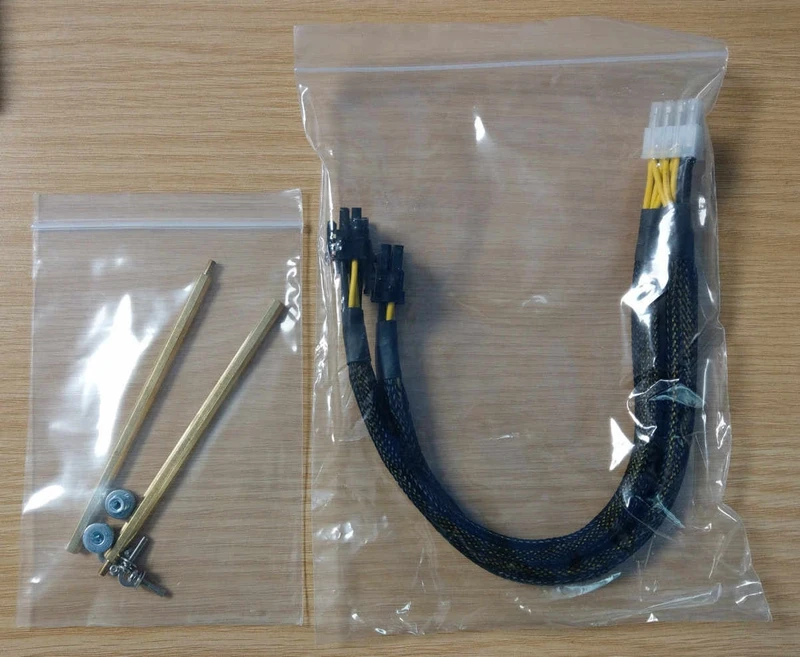

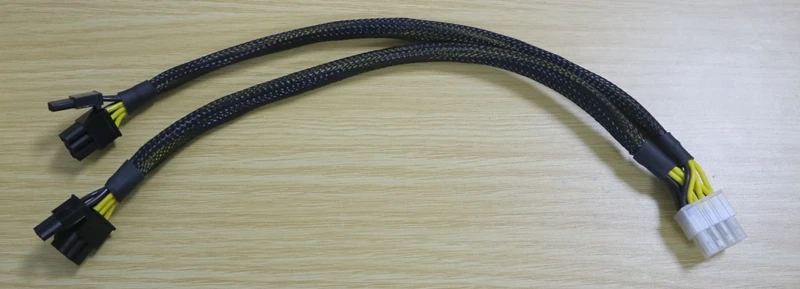

Acessórios do produto, incluido com o seguinte cabo de alimentação da placa gráfica abaixo

26. Cabos de Computador e Conectores – Origem : cn Origem

27. Chave para X16 Egpu Adaptador Computador Portátil – Nome da Marca : Adt-link

28. High Quality Computador e Escritório – Número do Modelo : R43sg

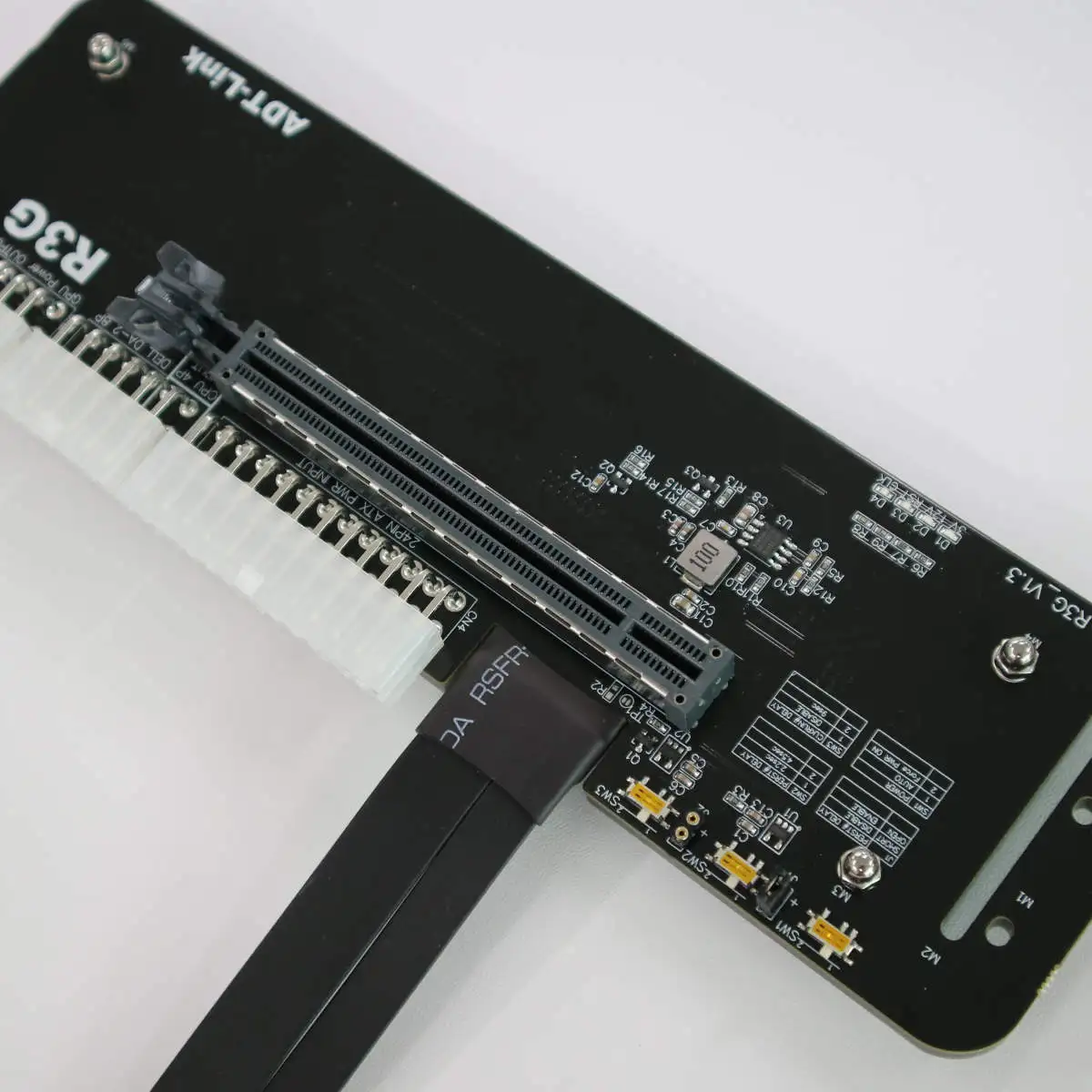

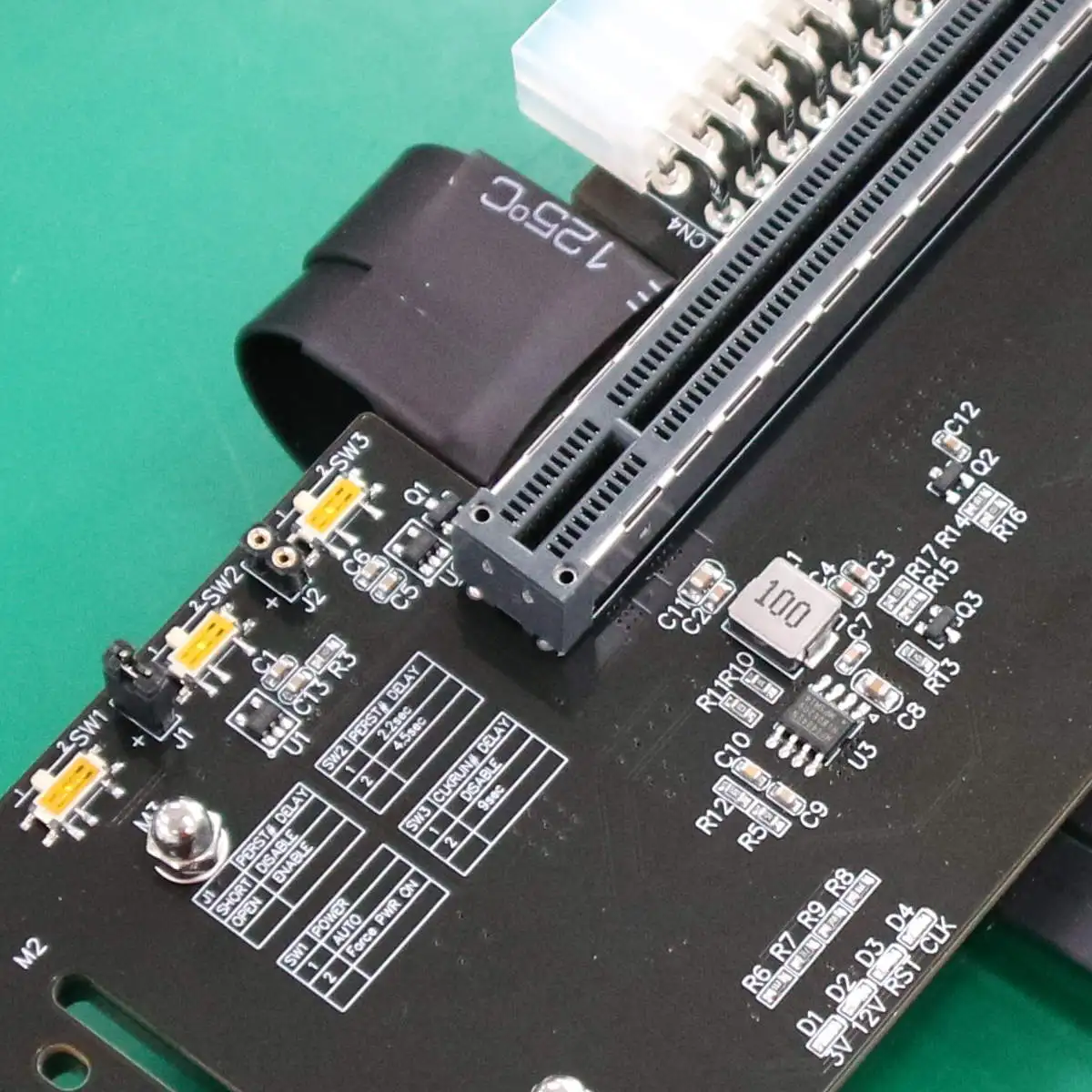

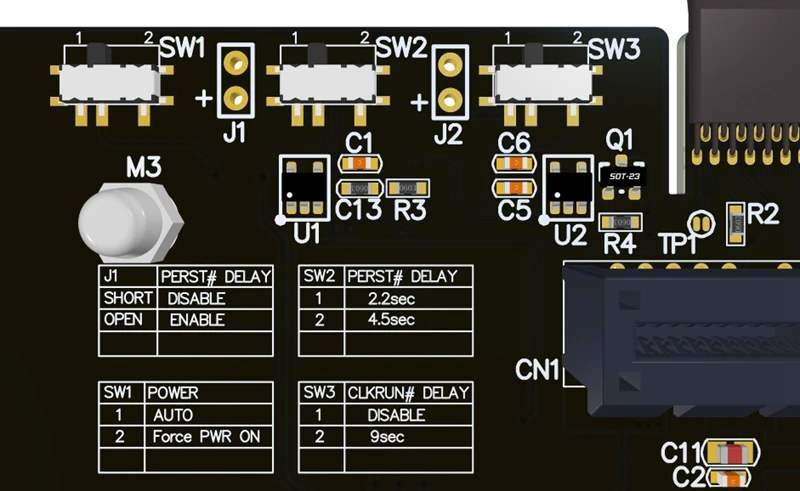

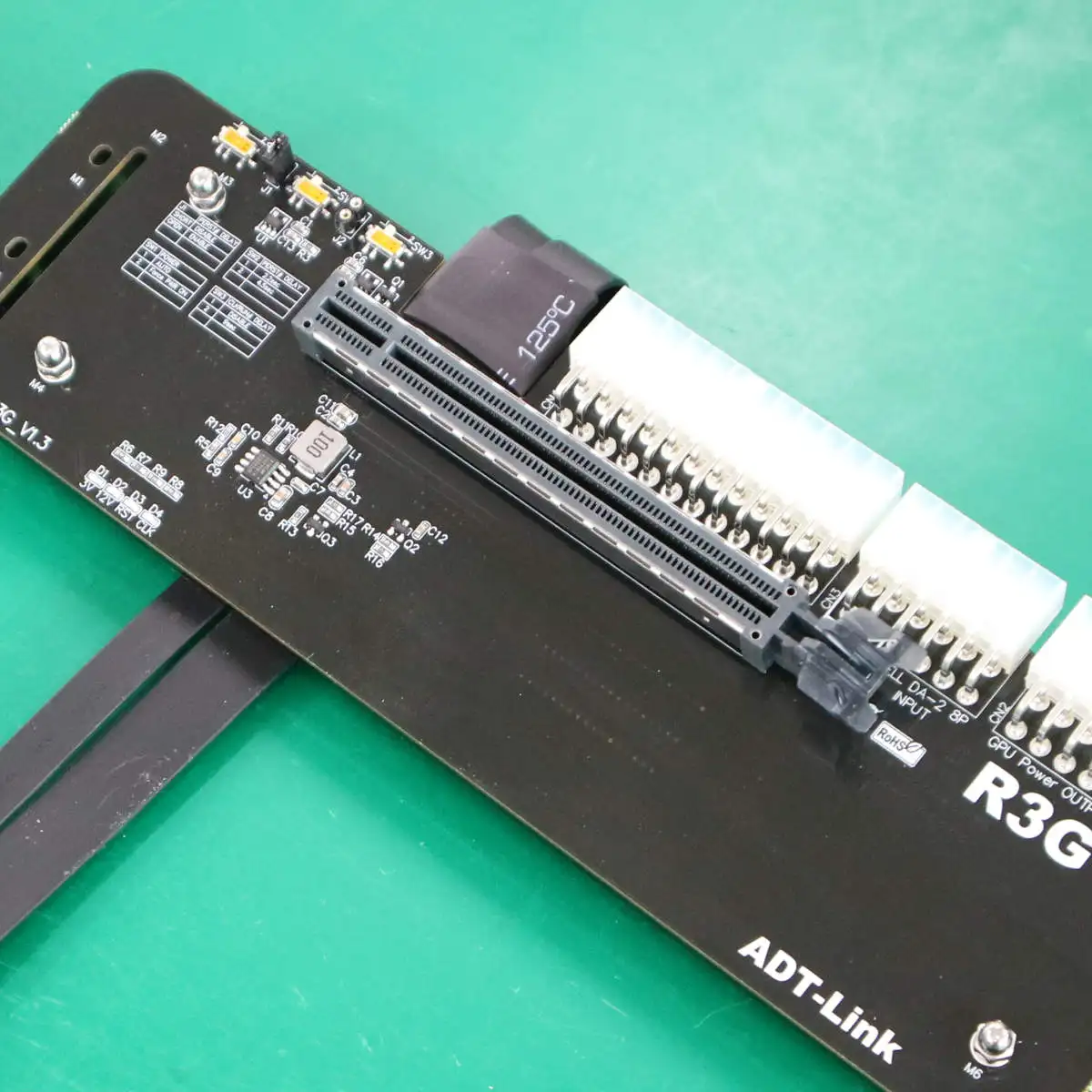

Sw1, interruptor de arranque forçado de energia, 1 para inicialização automática, 2 para inicialização forçada, por favor corte para 1 para inicialização automática.

Sw2, perst # interruptor de atraso de sinal, 1 atraso de 2.2 segundos, 2 atraso de 4.5 segundos, com software egpu, para otimização de compatibilidade de placa gráfica, o software atual não suporta, por favor corte para 1

Sw3, clkrun # interruptor de atraso de sinal, 1 está fechado, 2 está atrasado por 9 segundos, com software egpu, para otimização de compatibilidade de placa gráfica, o software atual não suporta, por favor corte para 1

J1, perst # interruptor de atraso de sinal, aberto para abrir a função de atraso, curto para fechar a função de atraso, o software atual não suporta, por favor insira o tampão de jumper curto.

J2, atraso clkrun_capacitância, atualmente o software não suporta, apenas para engenheiros de r & d plug in teste de atraso de ajuste de capacitância. Leva cerca de 2.2 segundos para inserir um capacitor 1uf, 5 segundos para inserir um capacitor 2.2u, e assim por diante.

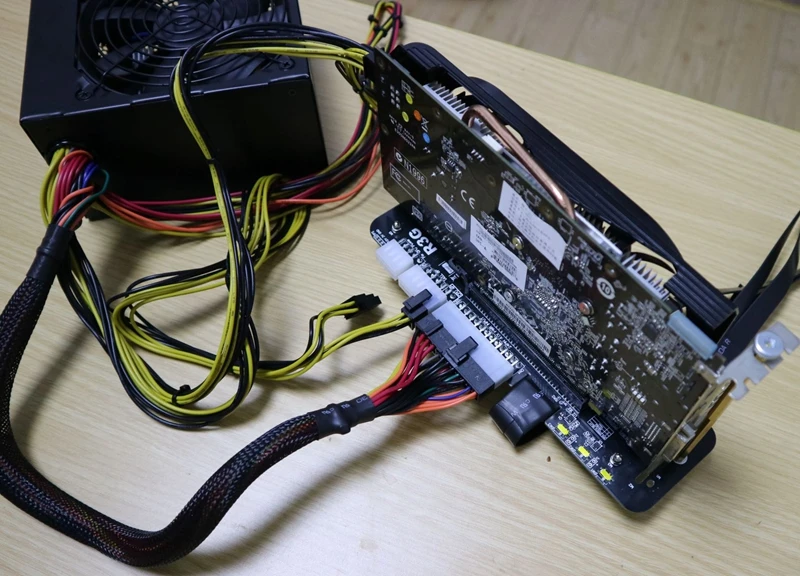

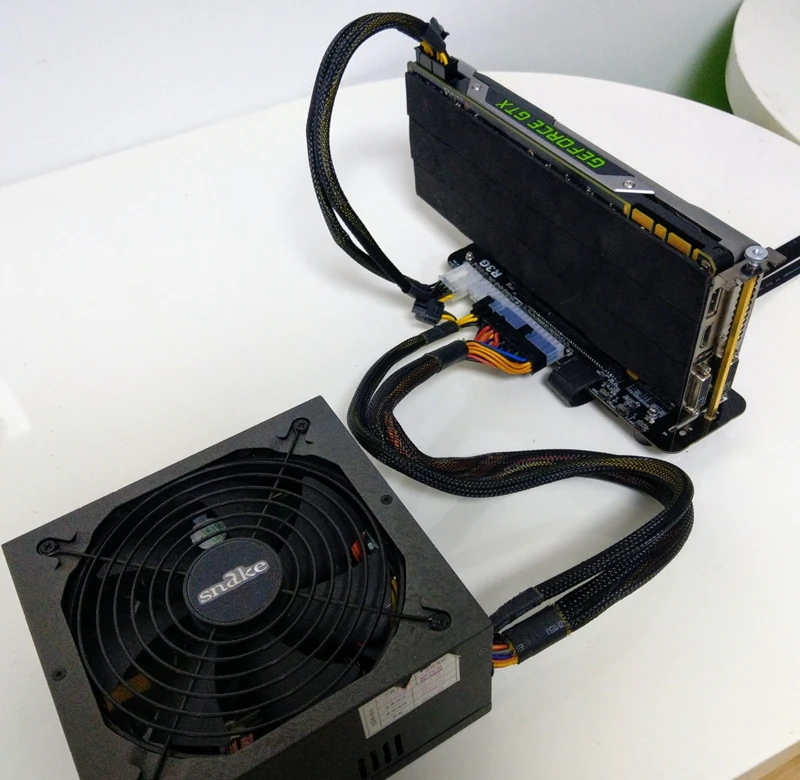

Etapas de instalação:

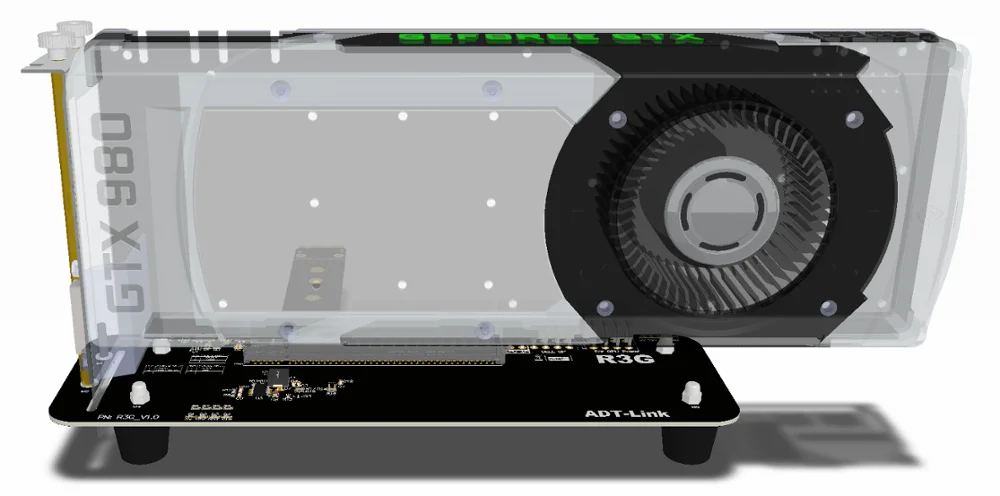

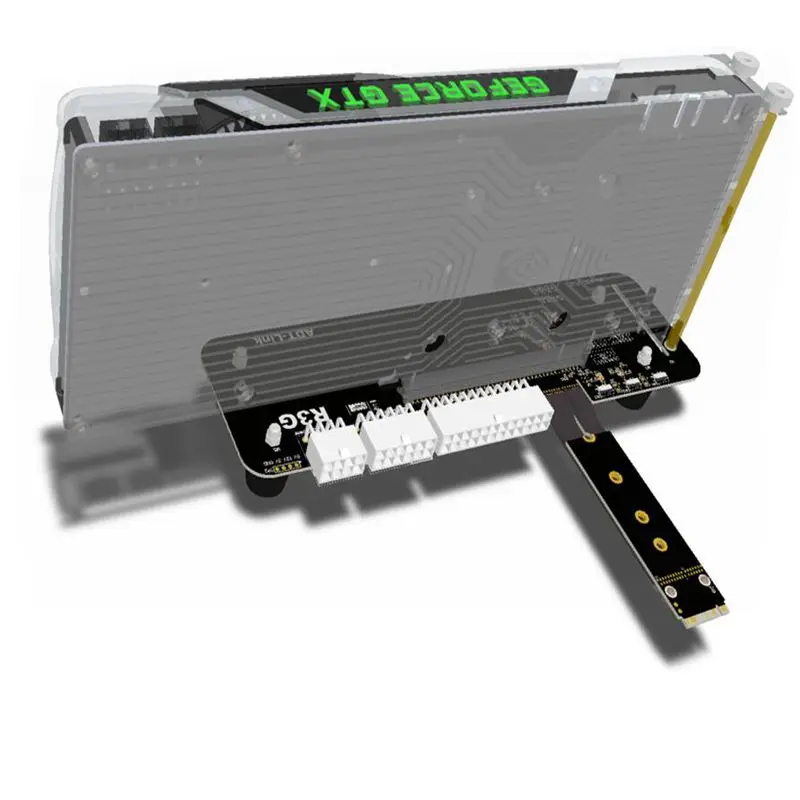

1. instale a coluna de cobre hexagonal e insira a placa gráfica no entalhe pcie x16. O parafuso é apertado de modo que a placa gráfica não vai agitar ou cair.

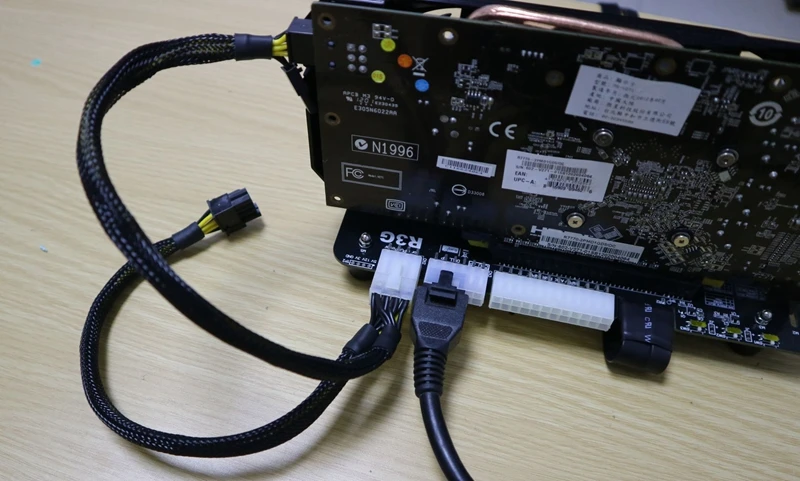

2. instale a fonte de alimentação atx ou a fonte de alimentação dell, incluindo o cabo de alimentação da placa gráfica também deve ser conectado, depois de instalado, a fonte de alimentação dell iluminará luzes alaranjadas.

3. você pode conectar o cabo m.2 quando o computador está desligado. Depois de ligar, a fonte de alimentação atx iniciará automaticamente o ventilador para girar. Se você usar a fonte de alimentação dell, a luz verde vai ligar. Neste momento, a placa r3g vai ligar duas luzes verdes. O sistema reconhecerá o cartão automaticamente. Instale por favor o driver da placa gráfica. A instalação do processo de condução pode levar o computador a reiniciar.

4. finish.
