Ficha técnica do produto
| Características | Especificações |
|---|---|
| Embalagem | SIM |
| Número do Modelo | R43sg 4.0 |
| Tipo | Pci-e Riser |
| Nome da Marca | Speedier |
| Origem | CN (origem) |

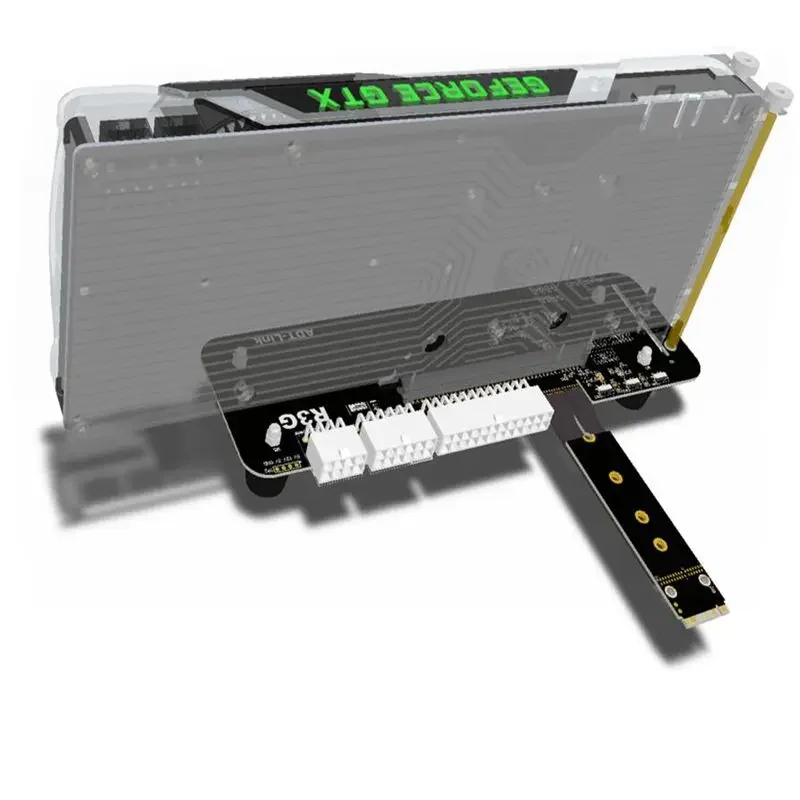

Adaptador ADT-Link PCIe 3.0/4.0×16 a M.2 NVMe eGPU
Marca: ADT-LINK
Nome do produto: cabo de extensão PCIe3.0/4.0×16 a M.2 M-key
Modelo do produto: R43SG R43SG-TU R43SG 4.0
Transferir velocidade: PCIe3.0 x4 ( R43SG R43SG-TU)
PCIe 4,0×4 ( R43SG 4,0 K43SG)
Transferir velocidade:PCIe3.0 x4 , 32G/bps (máx.) /PCIe4.0 x4 , 64G/bps (máx.)
Comprimento do fio: 25cm, 50cm(Outras encomendas a granel comprimento pode ser personalizado)
Aplicação: eGPU para NUC / ITX / STX / Notebook PC (Apenas suporta interface M.2 NVMe, não suporta interface M.2 SATA / M.2 WiFi / M.2 WWAN / USB)
Compatibilidade com placa gráfica: suporte para novas placas gráficas enviadas após 2015 (placas gráficas antigas enviadas antes de 2014 não são suportadas)
Compatibilidade Motherboard: Notebook ITX/STX motherboard, NUC, suporta apenas interface M.2 NVMe Não suporta interface M.2 SATA, não suporta interface M.2 WiFi, não suporta interface M.2 WWAN
Descrição do poder: Support Power DELL DA-2 Series(D220P-01/ADP- 220AB)12V/18A/220W Fonte de alimentação, ou padrão ATX 500W acima do poder, prepare por favor ou compre o poder separadamente.
Modelos ADT-LINK eGPU:
| Modelos | Descrições | Bandwidth |
| R43SG | M.2 NVMe para X16 3.0 eGPU externa | PCIe 3.0 x4 |
| R43SG-TU | M.2 NVMe ParaX16 3,0 EGPU externa (Único reverso) | PCIe 3.0 x4 |
| R43SG-TB3 | M.2 NVMe ParaX16 3,0 EGPU externa com Thunderbolt 3 BOX | PCIe 3.0 x4 |

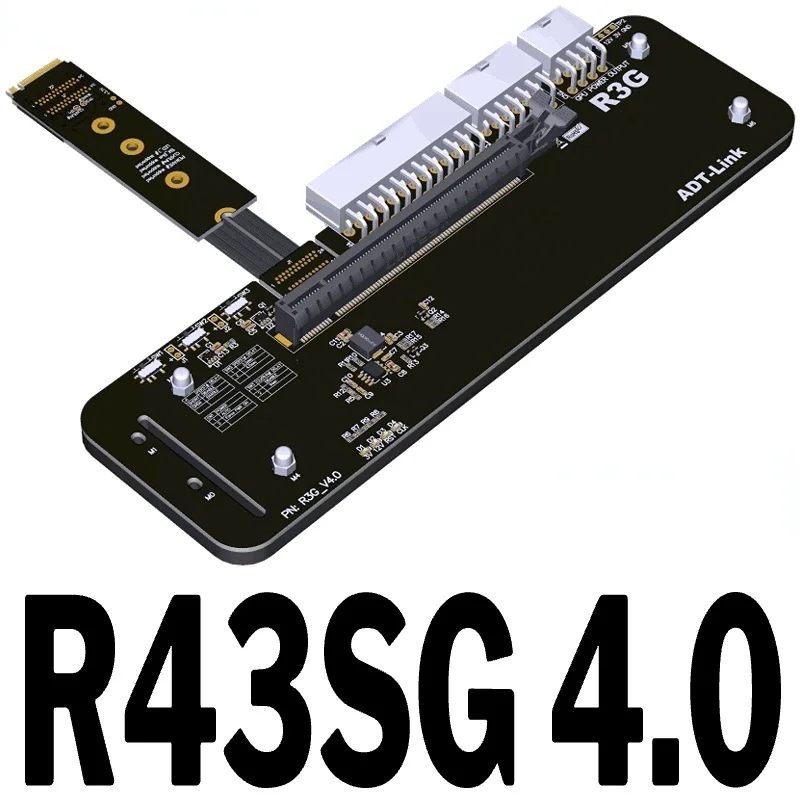

| R43SG 4,0 | M.2 NVMe ParaX16 4,0 EGPU externa | PCIe 4.0 x4 |

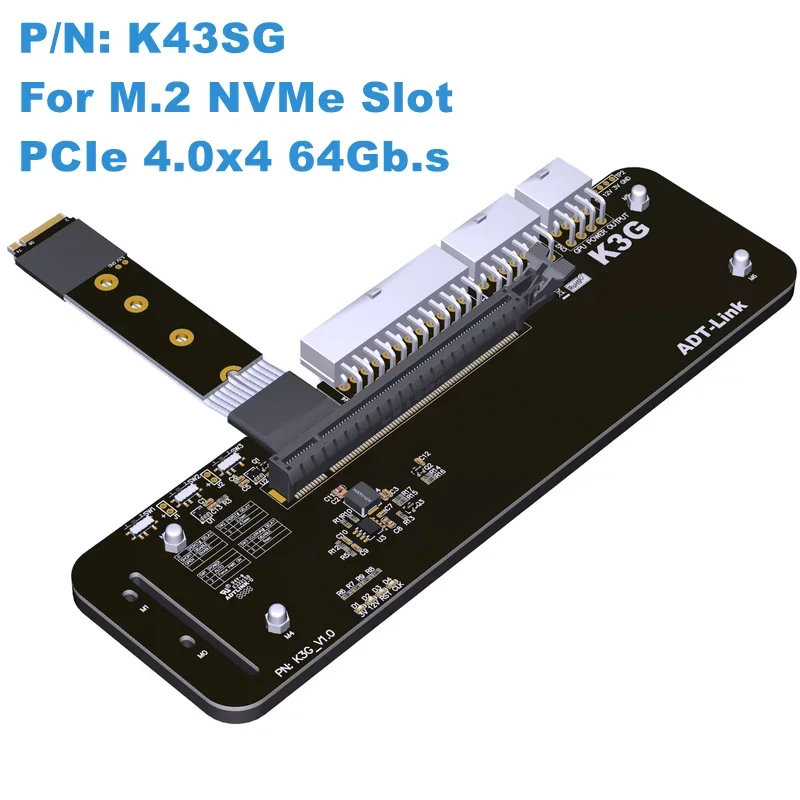

| K43SG | M.2 NVMe ParaX16 4,0 EGPU externa | PCIe 4.0 x4 |
Descrição do comprimento do cabo:
O comprimento do cabo da série R3G tem 25 cm ou 50 cm pode ser selecionado, o seguinte é o comprimento da linha de 50 cm. refira a dimensão azul da figura abaixo.
Power Supply Descrição:
Fonte de alimentação de apoio é DELL 8 pinos 12V/18A/220W, ou fonte de alimentação PSU padrão. A fonte de alimentação deve ser preparada pelo comprador ou comprada separadamente.
ADT R3G tem dois tipos de instalação de alimentação externa
A figura a seguir mostra como conectar cabos de alimentação ATX (Fonte de alimentação ATX recomendada superior a 400W)
, O cabo de alimentação da placa gráfica da fonte de alimentação do chassi é conectado diretamente à placa gráfica.
No canto inferior esquerdo está a fonte de alimentação CPU 4P, no canto superior direito está a fonte de alimentação Motherboard 24P, instale bem.
Entrada de energia 24P_ATX e 4P_CPU, saída 8P_GPU.
Acessórios do produto, incluído com o seguinte cabo de alimentação placa gráfica abaixo
SW1, Power Forced Start Switch, 1 para inicialização automática, 2 para inicialização forçada, corte para 1 para inicialização automática.
SW2, interruptor de atraso de sinal PERST #, 1 atraso 2,2 segundos, 2 atraso 4,5 segundos, com software eGPU, para otimização de compatibilidade de placa gráfica, o software atual não suporta, corte para 1
SW3, CLKRUN # interruptor de atraso de sinal, 1 está fechado, 2 está atrasado por 9 segundos, com software eGPU, para otimização de compatibilidade de placa gráfica, o software atual não suporta, corte para 1
J1, interruptor de atraso do sinal PERST #, aberto para abrir a função do atraso, CURTO para fechar a função do atraso, o software atual não apoia, introduz por favor o tampão do jumper CURTO.
J2, CLKRUN_Capacitance Delay, atualmente o software não suporta, apenas para engenheiros de P e D conectam testes de atraso de ajuste de capacitância. Demora cerca de 2,2 segundos para inserir um capacitor 1uF, 5 segundos para inserir um capacitor 2.2u e assim por diante.
Etapas de instalação

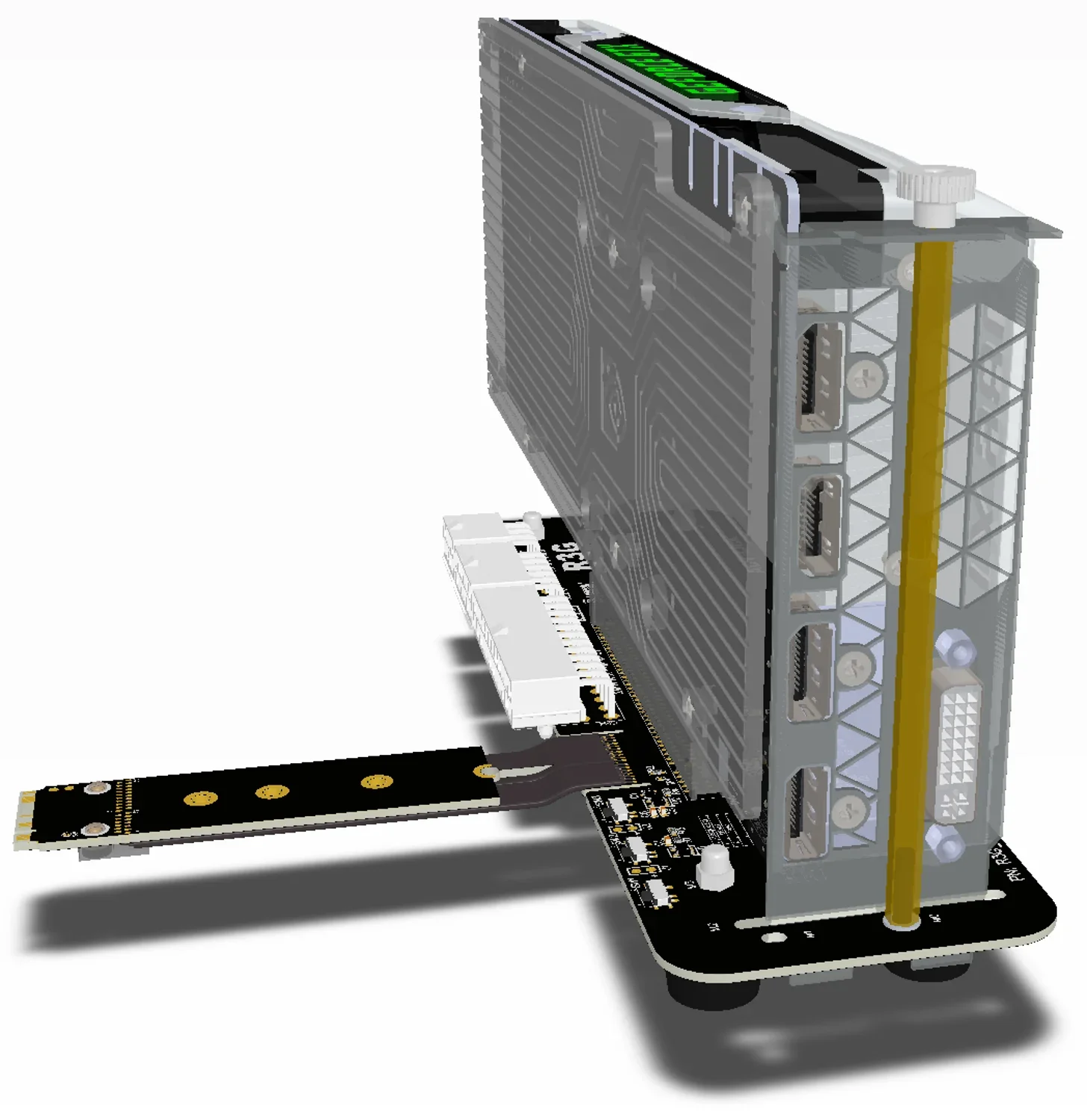

1. Instale o pilar de cobre hexagonal e insira a placa gráfica no slot PCIe x16. O parafuso é apertado para que a placa gráfica não trema ou caia.
2. Instale a fonte de alimentação ATX ou DELL, incluindo o cabo de alimentação da placa gráfica também deve ser conectado, após instalado, a fonte de alimentação DELL acende luzes laranja.
3. Você pode conectar o cabo M.2 quando o computador está desligado. Depois de ligar, a fonte de alimentação ATX iniciará automaticamente o ventilador para girar. Se você usar a fonte de alimentação DELL, a luz verde acende-se. Neste momento, a placa R3G irá ligar duas luzes verdes. O sistema irá reconhecer o cartão automaticamente. Por favor instale o driver da placa gráfica. A instalação do processo de condução pode solicitar que o computador reinicie.
4. acabamento.

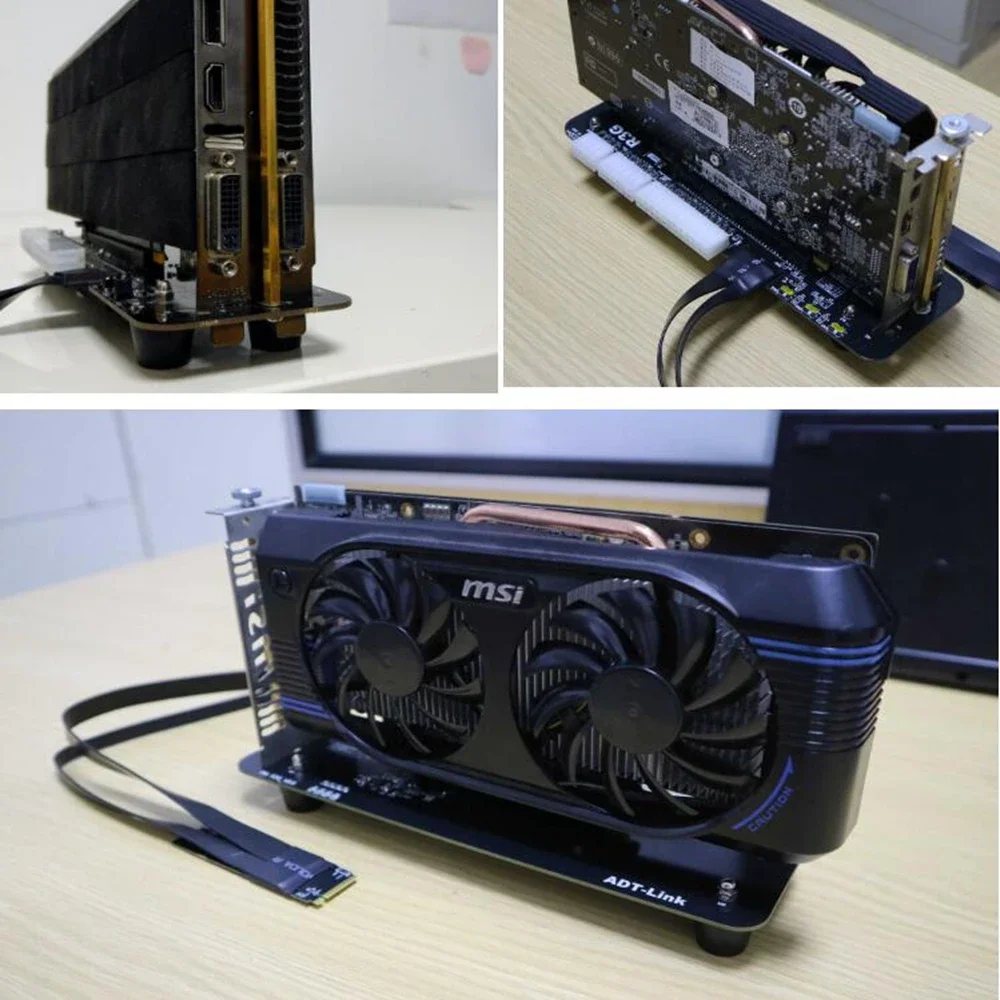

ADT R3G suporte notebook/laptop têm aqueles Quais métodos podem ser usados normalmente
O laptop deve ter uma porta M.2 NVMe ou porta Thunderbolt 3 para instalar e usar
Atualmente conhecido suporte a driver win10 mais recente da Nvidia para exibição explícita e única, USB explícita, set display coexistir, você pode normalmente usar a seguinte figura
Limpe e instale por favor Nvidia 417.01 ou mais atrasado para a instalação e o uso lisos
ADT R3G suporte placa gráfica tem aqueles Qual versão do driver gráfico está instalada O adaptador do visor no Device Manager tem um ponto de exclamação amarelo! Como para resolver
Todas as placas gráficas PCIe dos últimos três anos são suportadas. Certifique-se de instalar o driver nvidia mais recente. Se o ponto de exclamação amarelo aparecer, reinstale o driver e reinicie o computador.
Se o ponto de exclamação amarelo (código de erro 43 ou código de erro 12) ainda aparecer, consulte a solução de nando, o download do patch é
Como segue:
Ele suporta tela interna -Há alguma perda
Win10 é apoiado, a perda interna real da tela é aproximadamente 5%, a comparação interna e externo do teste da tela conforme mostrado na seguinte figura
O M.2 NVMe suporta velocidade total PCIe3.0x4
Apoiado, PC 3.0×4 velocidade máxima estável
Placa gráfica externa é fácil de danificar, especialmente os componentes eletrônicos por trás da necessidade de proteger, como lidar com pode reduzir o risco de danos
Escolha por favor uma placa video com proteção do caso. A imagem atrás da placa video é mostrada abaixo
Dimensões do produto
1. Adt R43sg 4.0 Computador Portátil Portátil Placa
Perda externa do desempenho do cartão video Por quanto
Perda sobre 12%, no máximo só pode jogar a placa gráfica 88% desempenho.
Etapas de instalação
1. Instale o pilar de cobre hexagonal e insira a placa gráfica no slot PCIe x16. O parafuso é apertado para que a placa gráfica não trema ou caia.
2. Instale a fonte de alimentação ATX ou DELL, incluindo o cabo de alimentação da placa gráfica também deve ser conectado, após instalado, a fonte de alimentação DELL acende luzes laranja.
3. Você pode conectar o cabo M.2 quando o computador está desligado. Depois de ligar, a fonte de alimentação ATX iniciará automaticamente o ventilador para girar. Se você usar a fonte de alimentação DELL, a luz verde acende-se. Neste momento, a placa R3G irá ligar duas luzes verdes. O sistema irá reconhecer o cartão automaticamente. Por favor instale o driver da placa gráfica. A instalação do processo de condução pode solicitar que o computador reinicie.
4. acabamento.
Instale arquivos vídeo para baixar:
Instalação arquivo PDF manual para baixar:
