Adaptador Externo de Placa Gráfica Portátil Cabo de Extensão Egpu Ancoragem Pci Express Gen4 Adt Link R43sg 4.0 m2 Laptop
Original price was: R$ 310,37.R$ 279,33Current price is: R$ 279,33.
DÚVIDAS?
Envie um email para:
Periféricos de Computador
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
Características | Especificações |
---|---|
Embalagem | SIM |
Número do Modelo | R53sg |
Tipo | Pci-e Riser |
Nome da Marca | Adt-link |
Origem | CN (origem) |
Além de Notebooks, este produto também suporta placas-mãe Intel NUC, placas-mãe STX, placas-mãe ITX, placas gráficas externas, que tem interfaces M.2 NVMe pode ser usado.

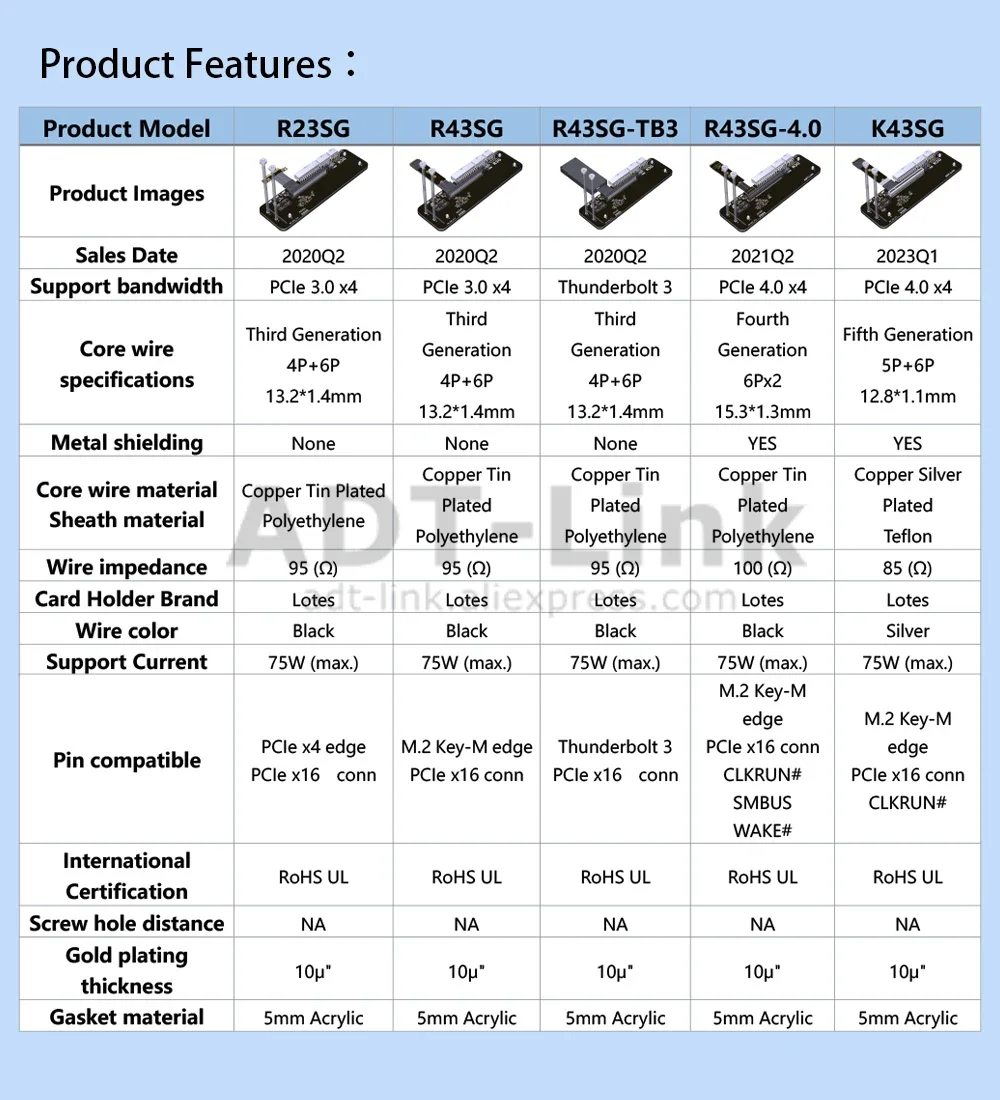

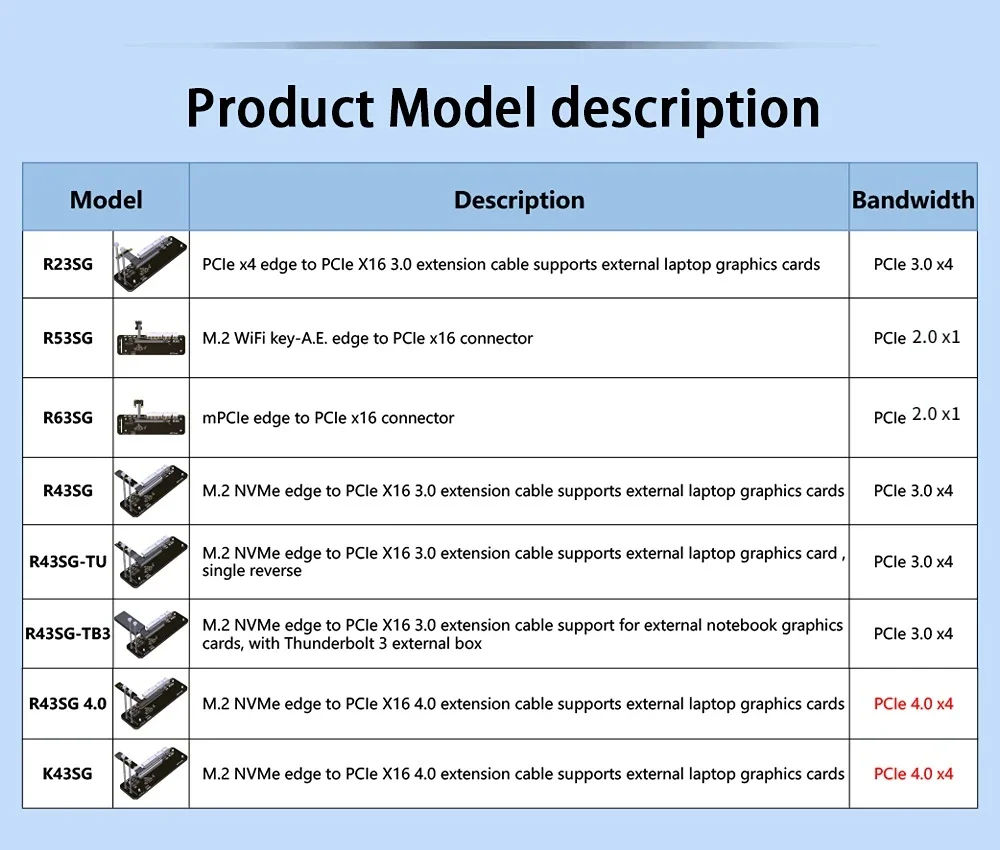

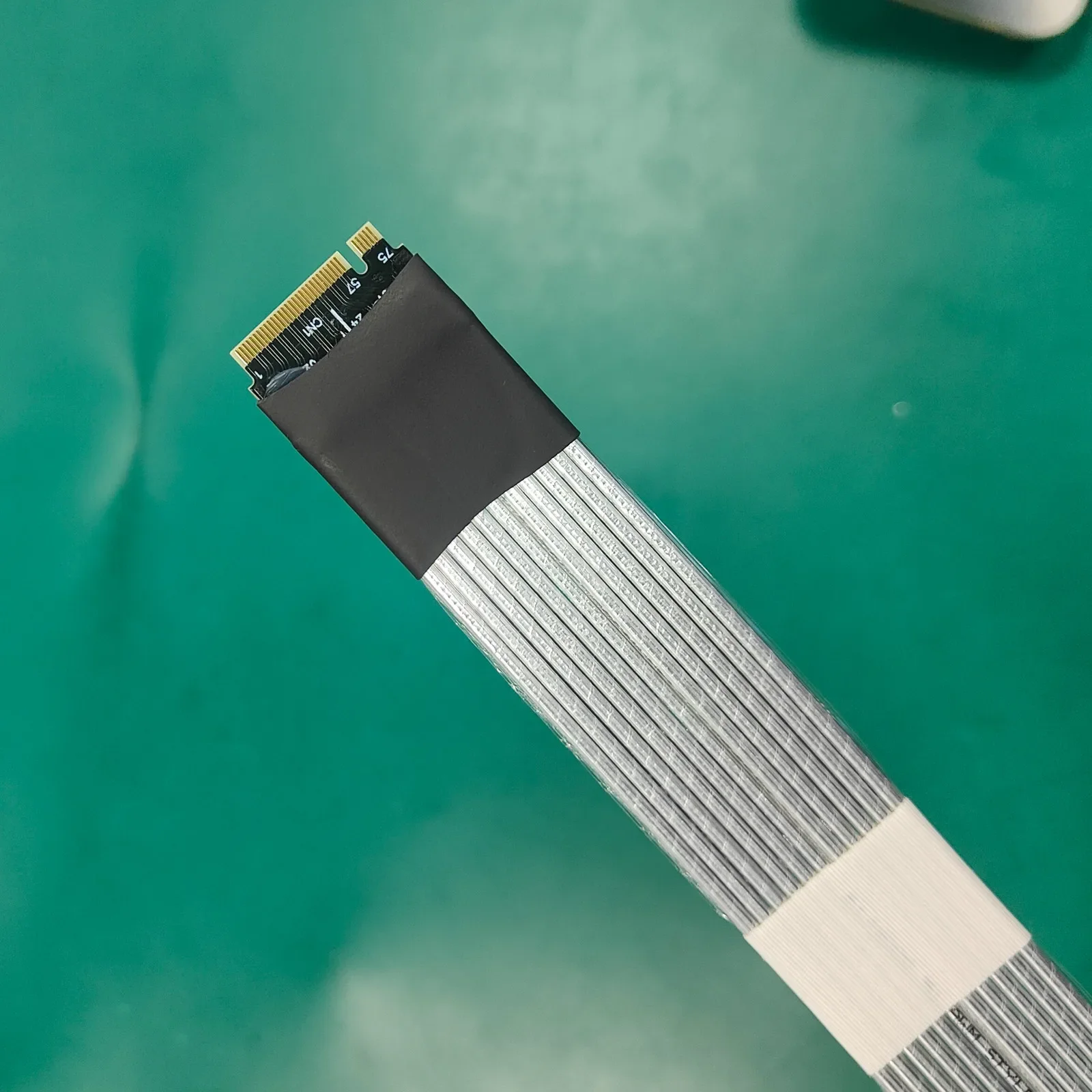

Nome do produtoPCIe x16 a M.2 NVMe Tecla M/PCIe x4EGPU Adaptador Cabo extensor

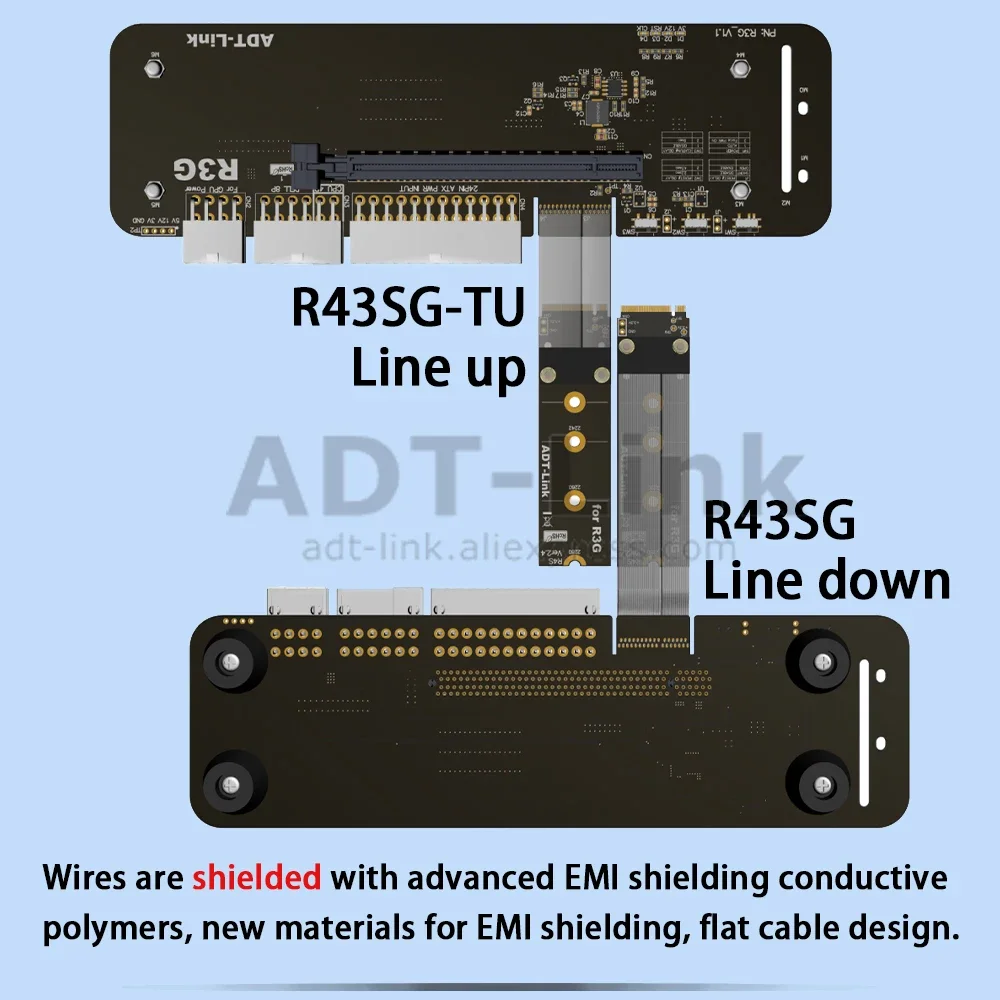

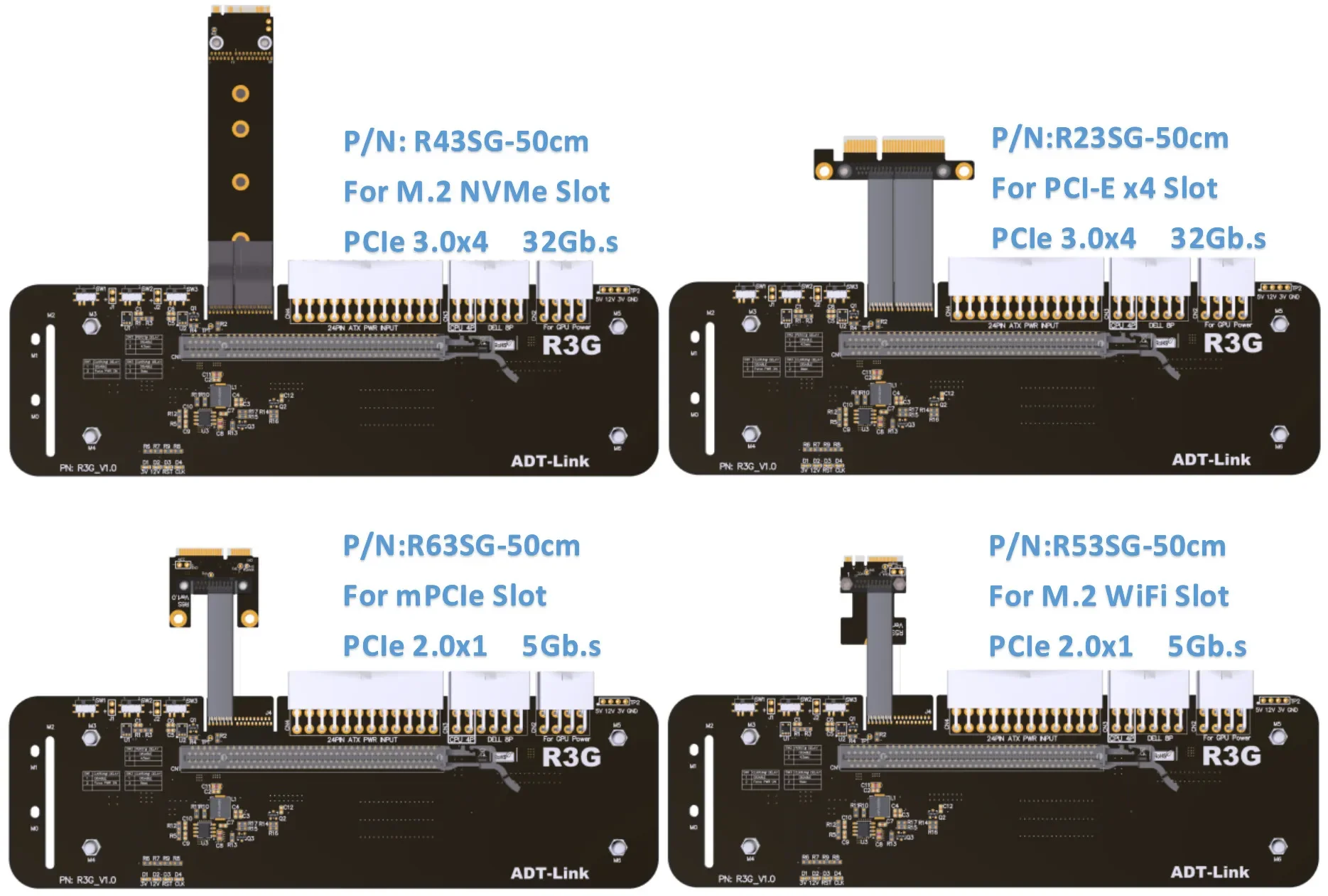

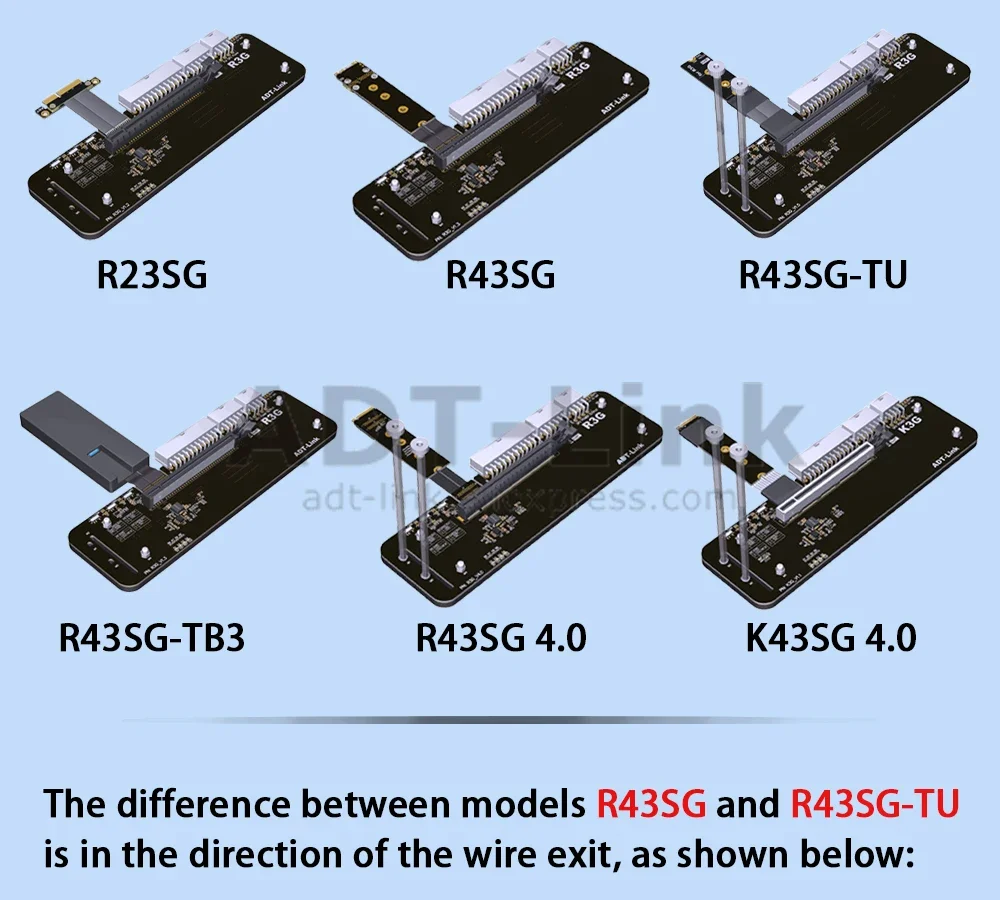

Modelo do produto: R23SG (Desktop,PCIe3.0 x4, 32G/bps (máx.)) K23MG (PCIe4.0 x4 , 64G/bps (máx.))
R43SG / R43SG-TU / R43SG-TB3 (PCIe3.0 x4, 32G/bps (máx.))

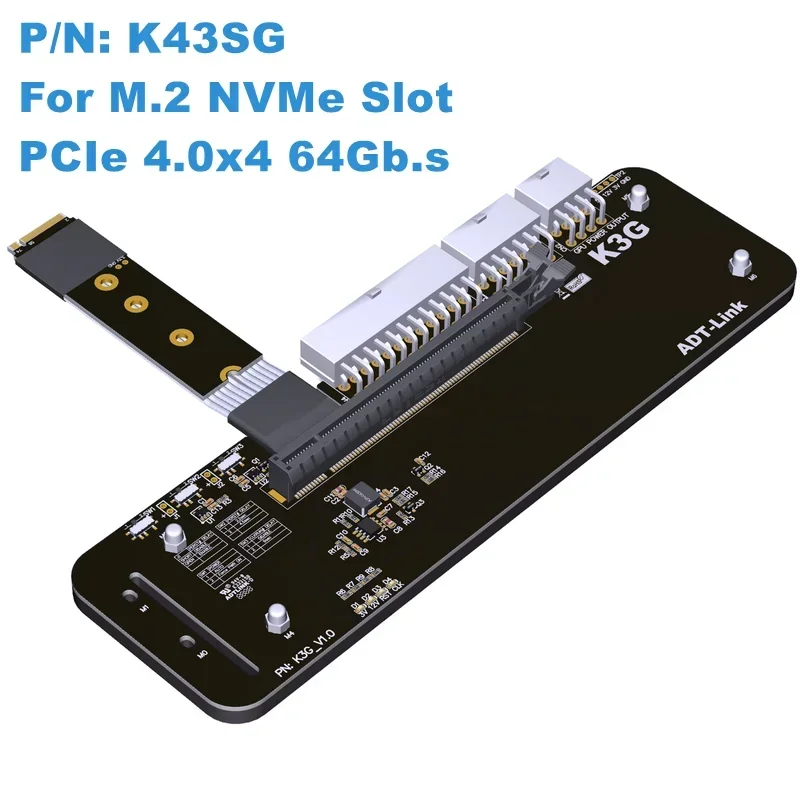

R43SG 4.0/ K43SG 4.0 (PCIe4.0 x4 , 64G/bps (máx.))
R53SG/R63SG (PCIe2.0 x1, 5G/bps (máx.) )
Comprimento do fio: 25cm, 50cm

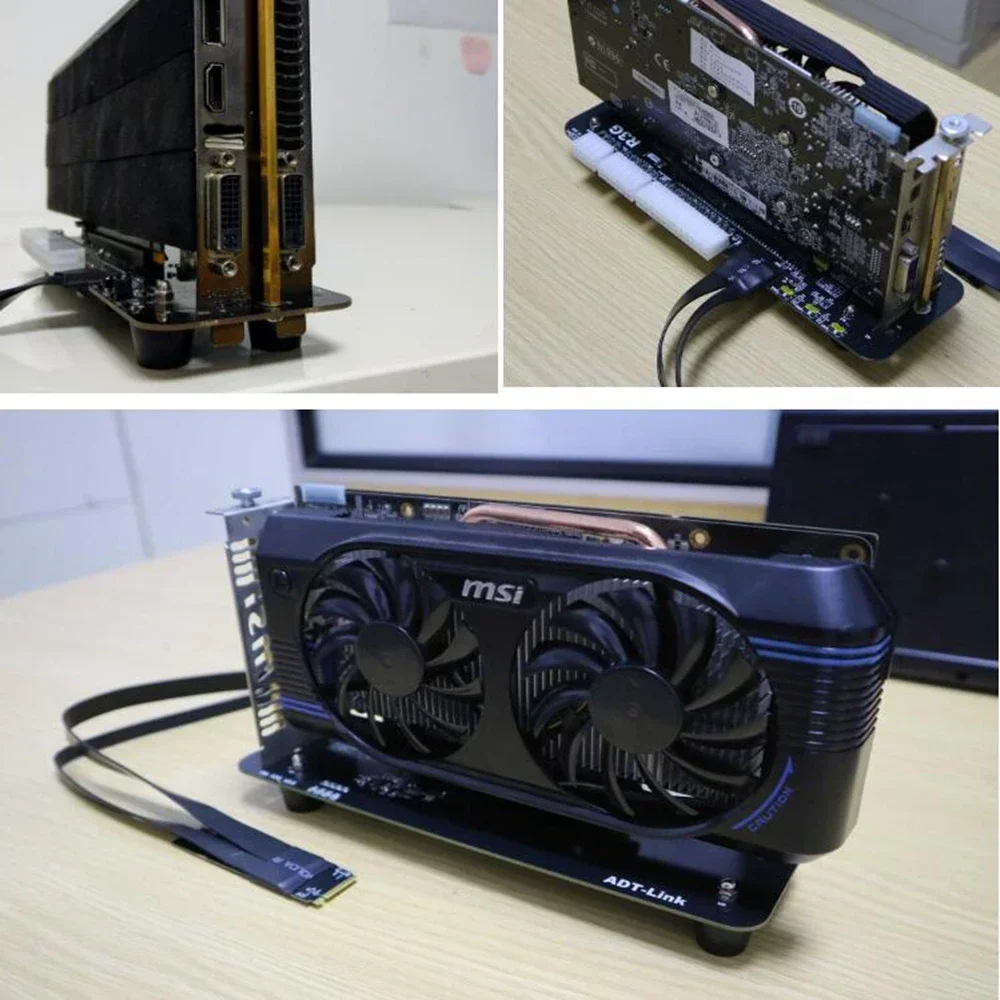

Aplicação: EGPU para PC NUC / ITX / STX / Notebook
Compatibilidade placa gráfica:Suporta novas placas gráficas enviadas após 2015 (placas gráficas antigas enviadas antes de 2015 não são suportadas)
Motherboard compatibilidade:Notebook, ITX/STX motherboard, NUC, Suporta apenas interface M.2 NVMe não suporta interface M.2 SATA, não suporta interface M.2 WiFi, não suporta interface M.2 WWAN, não suporta interface USB.
1. Toys e Sports – Moq : 1pc
2. Beauty e Health – Codition : Ready
3. Phones e Accessories – Part Name : O-ring Box
4. Adt Link R43sg 4.0 m2 Laptop – Origem : cn Origem
5. Adaptador Externo de Placa Gráfica Portátil Cabo – Application : Excavator
6. Toys e Sports – Part Number : 270-1528 4c-4782

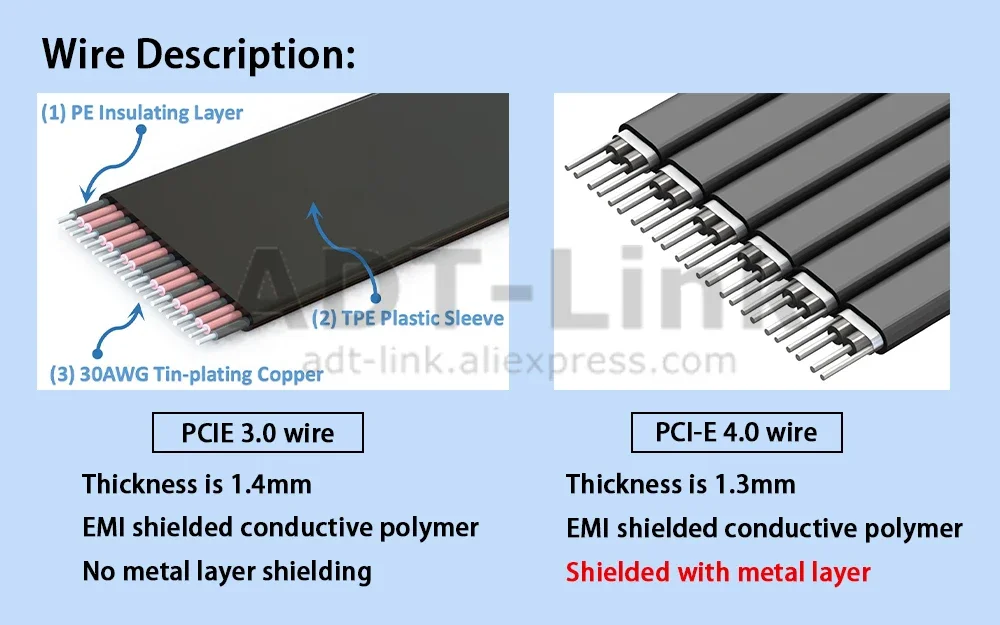

Descrição do comprimento do cabo:

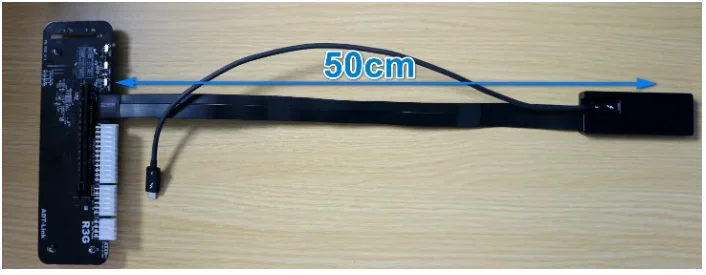

O comprimento do cabo da série R3G tem 25 cm ou 50 cm pode ser selecionado, o seguinte é o comprimento da linha de 50 cm. refira a dimensão azul da figura abaixo.
7. Beauty e Health – Delivery : 1-3days
Power Supply Descrição:

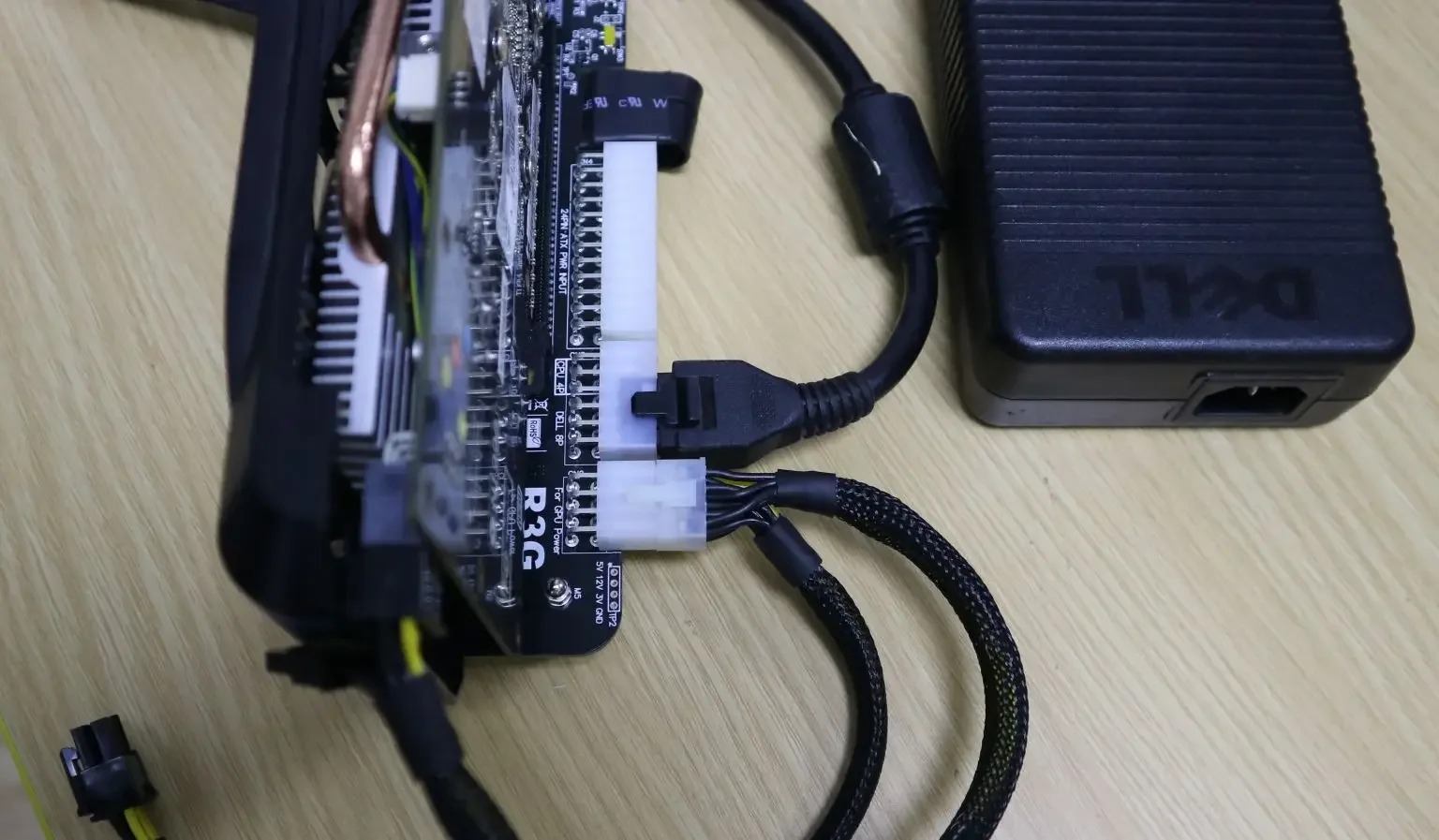

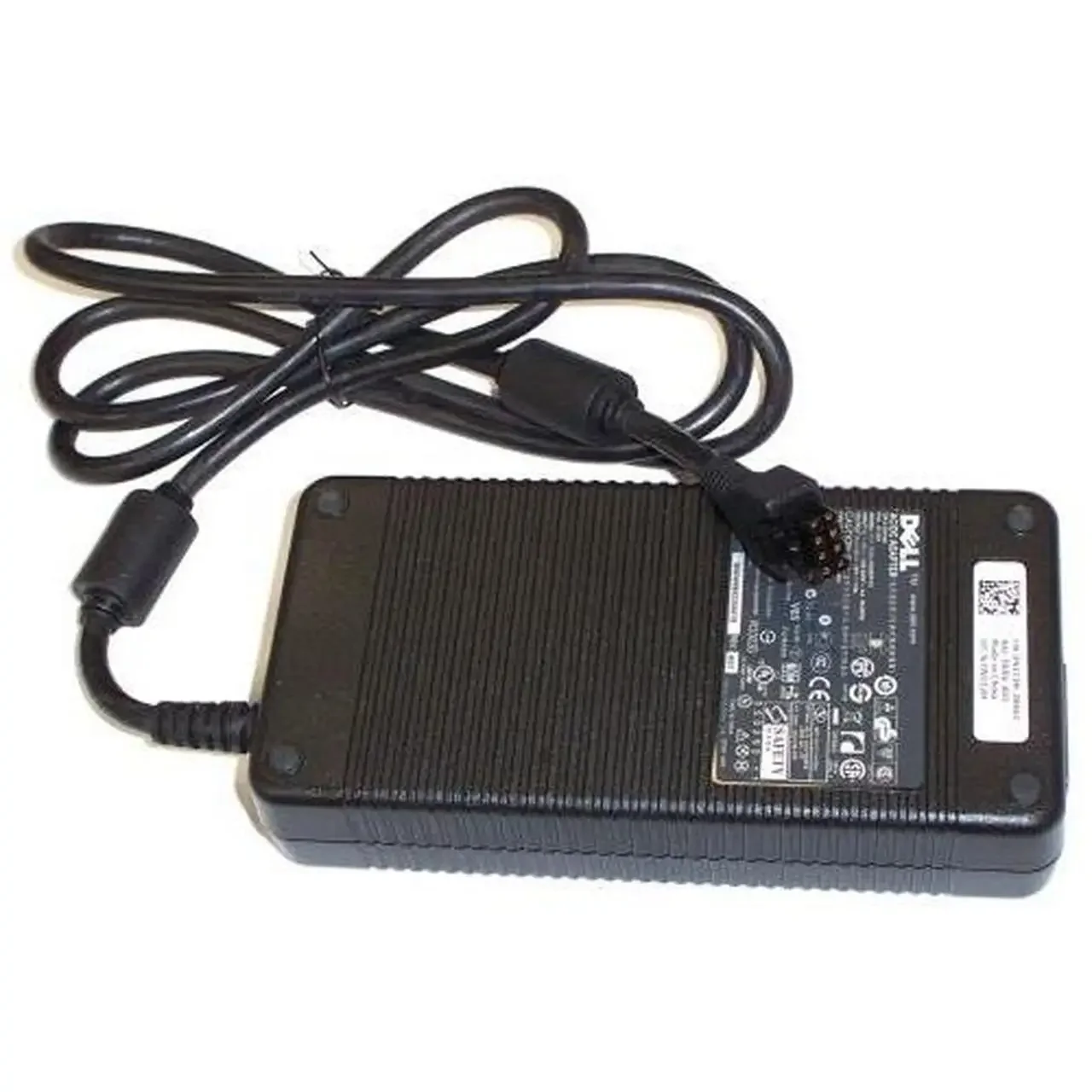

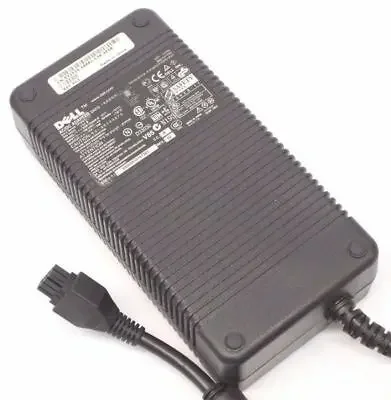

Fonte de alimentação de apoio é DELL 8 pinos 12V/18A/220W, ou fonte de alimentação PSU padrão. A fonte de alimentação deve ser preparada pelo comprador ou comprada separadamente.
8. Phones e Accessories – Moq : 1pc
9. Adt Link R43sg 4.0 m2 Laptop – Codition : Ready
10. Adaptador Externo de Placa Gráfica Portátil Cabo – Part Name : O-ring Box
11. Toys e Sports – Origem : cn Origem
12. Beauty e Health – Application : Excavator
13. Phones e Accessories – Part Number : 270-1528 4c-4782
14. Adt Link R43sg 4.0 m2 Laptop – Delivery : 1-3days
15. Adaptador Externo de Placa Gráfica Portátil Cabo – Moq : 1pc
16. Toys e Sports – Codition : Ready
17. Beauty e Health – Part Name : O-ring Box
18. Phones e Accessories – Origem : cn Origem
19. Adt Link R43sg 4.0 m2 Laptop – Application : Excavator
20. Adaptador Externo de Placa Gráfica Portátil Cabo – Part Number : 270-1528 4c-4782
21. Toys e Sports – Delivery : 1-3days
22. Beauty e Health – Moq : 1pc
23. Phones e Accessories – Codition : Ready
24. Adt Link R43sg 4.0 m2 Laptop – Part Name : O-ring Box
25. Adaptador Externo de Placa Gráfica Portátil Cabo – Origem : cn Origem
ADT R3G tem dois tipos de instalação de alimentação externa
26. Toys e Sports – Application : Excavator
27. Beauty e Health – Part Number : 270-1528 4c-4782

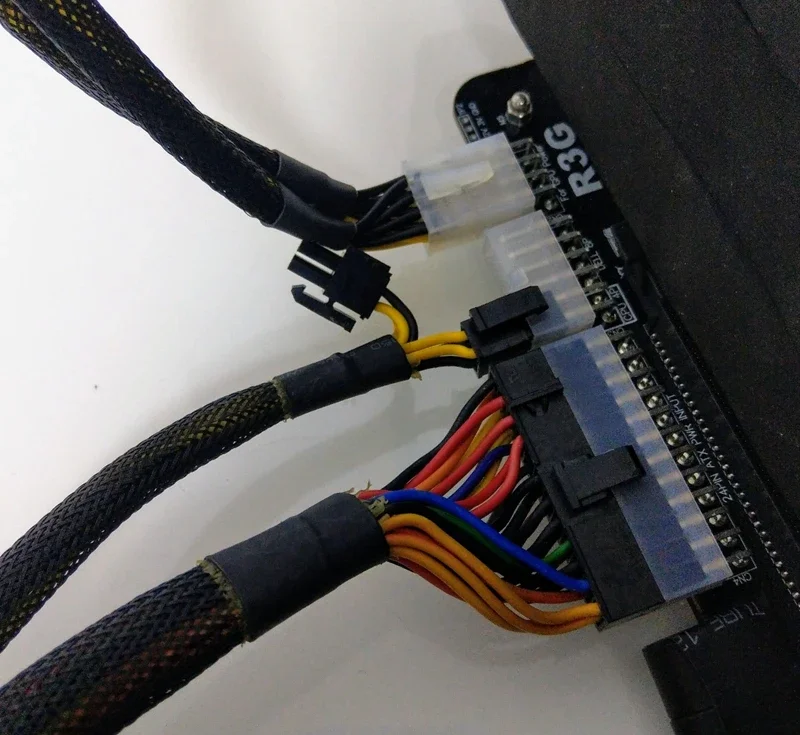

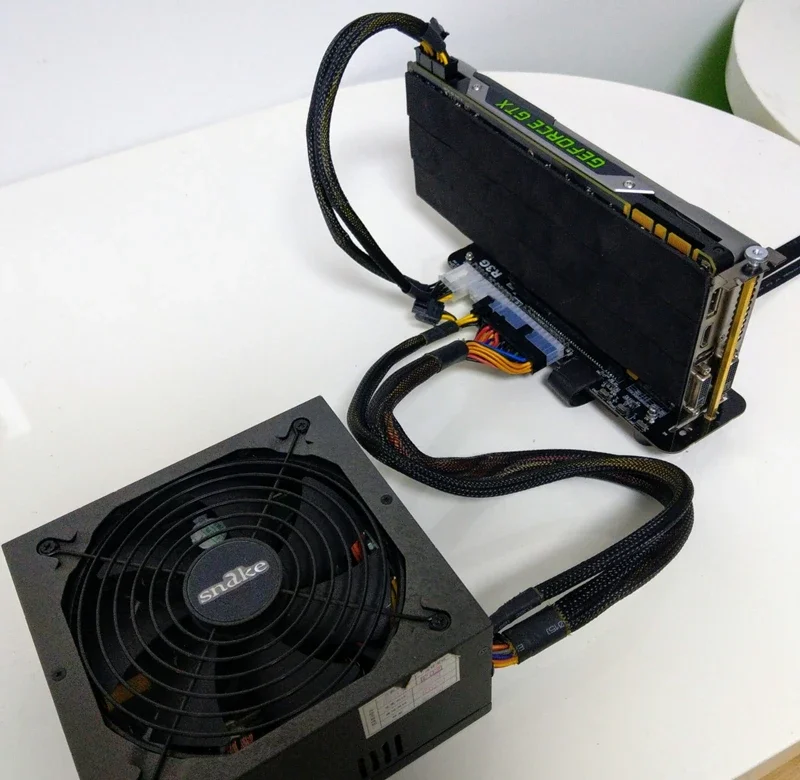

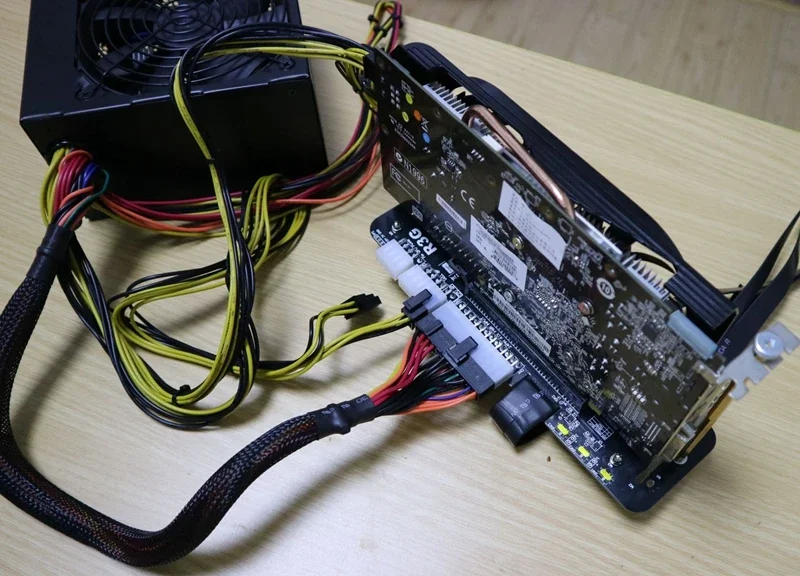

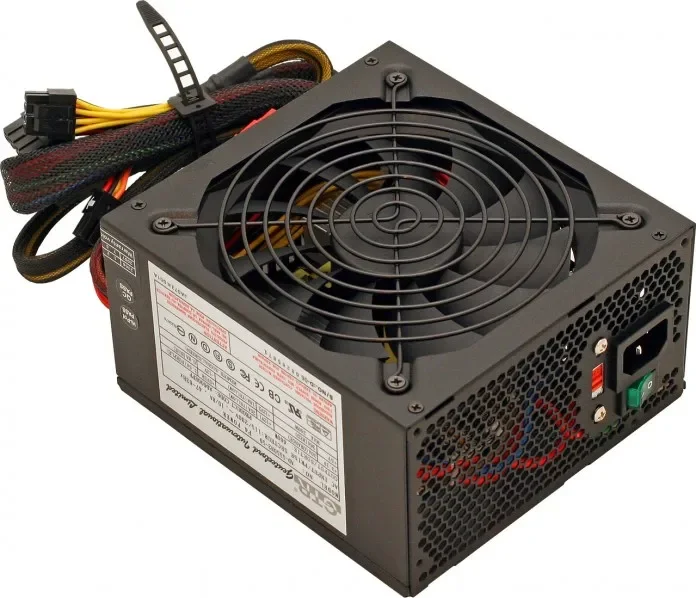

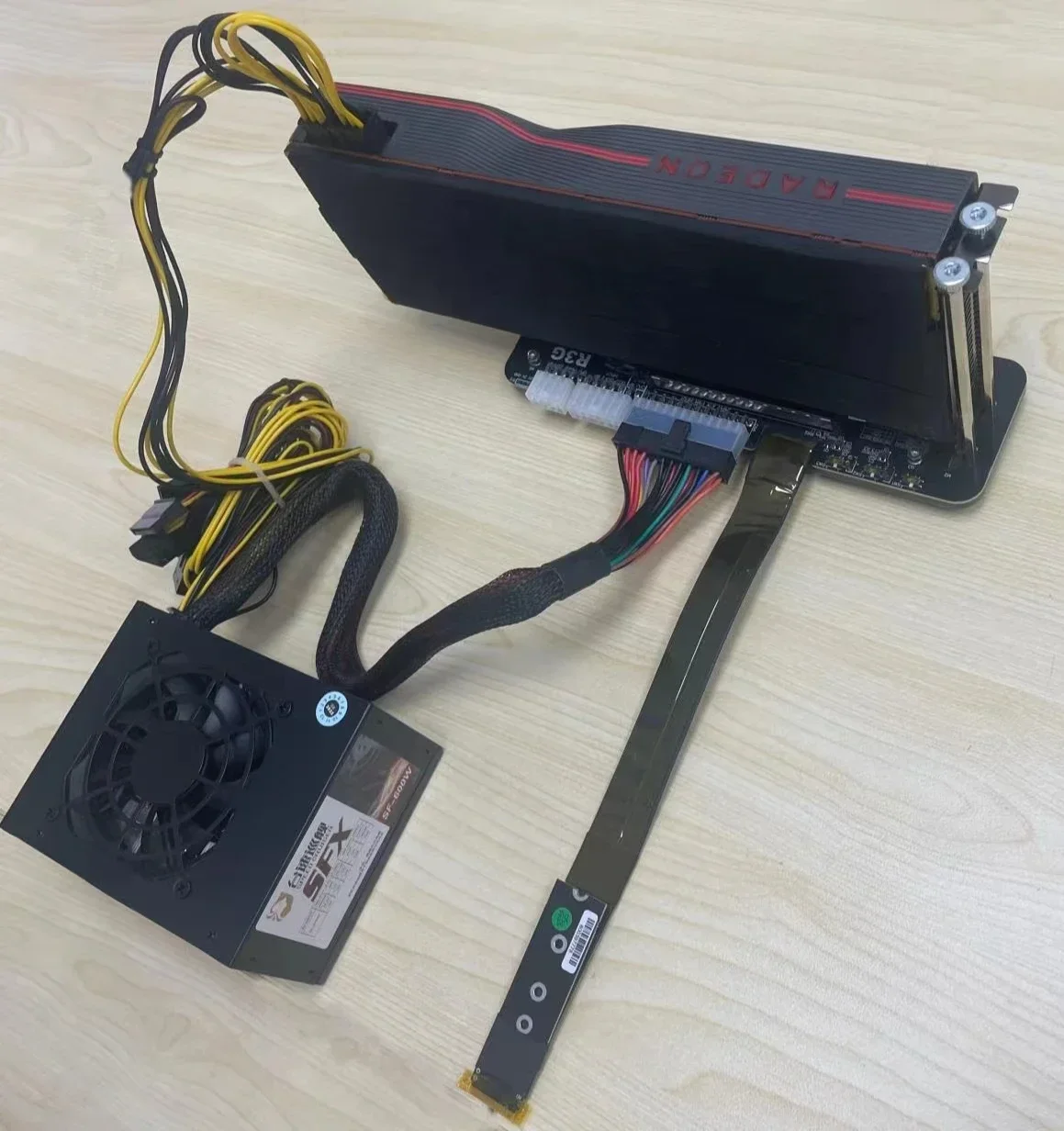

A figura a seguir mostra como conectar cabos de alimentação ATX (Fonte de alimentação ATX recomendada superior a 400W)
, O cabo de alimentação da placa gráfica da fonte de alimentação do chassi é conectado diretamente à placa gráfica.
No canto inferior esquerdo está a fonte de alimentação CPU 4P, no canto superior direito está a fonte de alimentação Motherboard 24P, instale bem.
28. Phones e Accessories – Delivery : 1-3days
29. Adt Link R43sg 4.0 m2 Laptop – Moq : 1pc
30. Adaptador Externo de Placa Gráfica Portátil Cabo – Codition : Ready

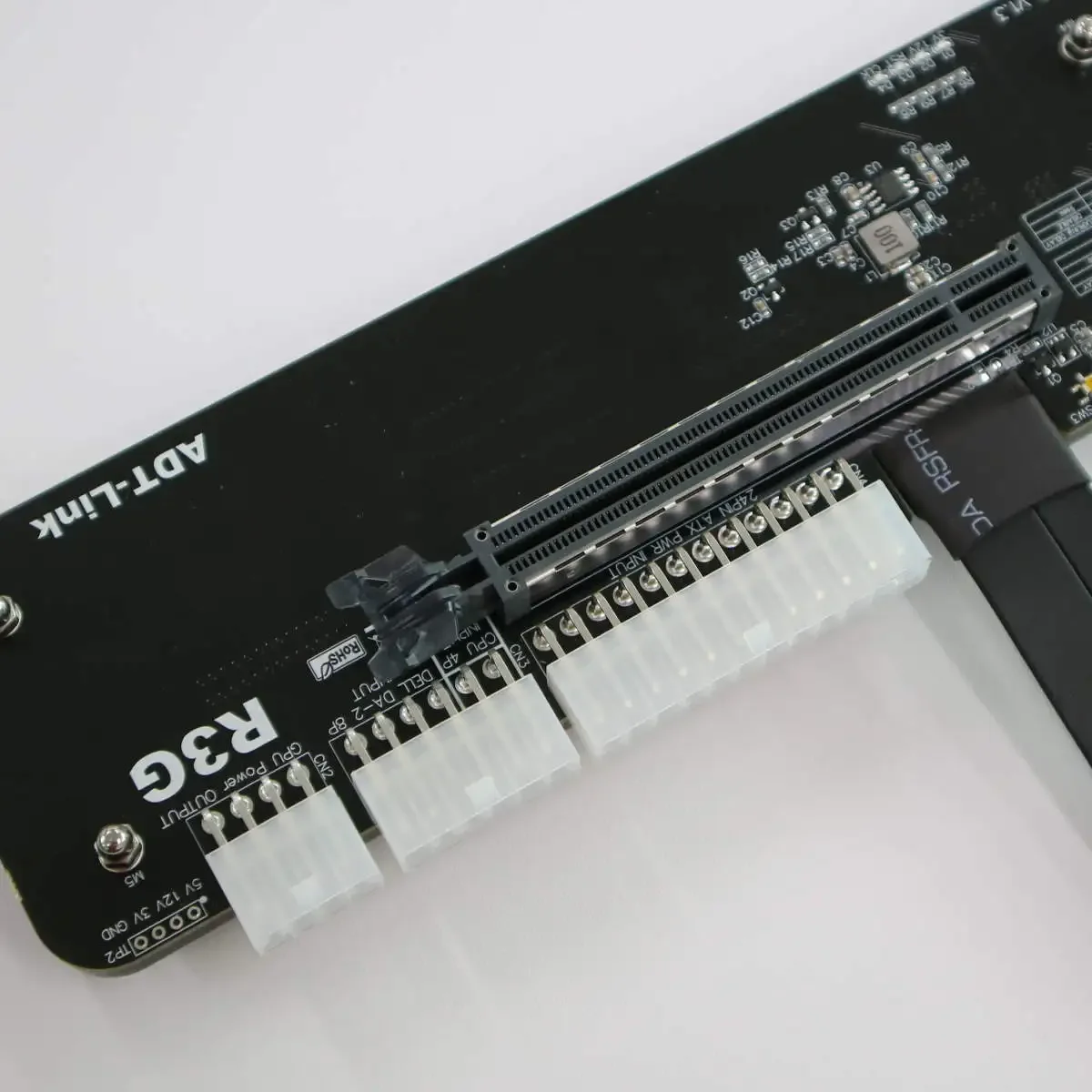

Entrada de energia 24P_ATX e 4P_CPU, saída 8P_GPU.
31. Toys e Sports – Part Name : O-ring Box

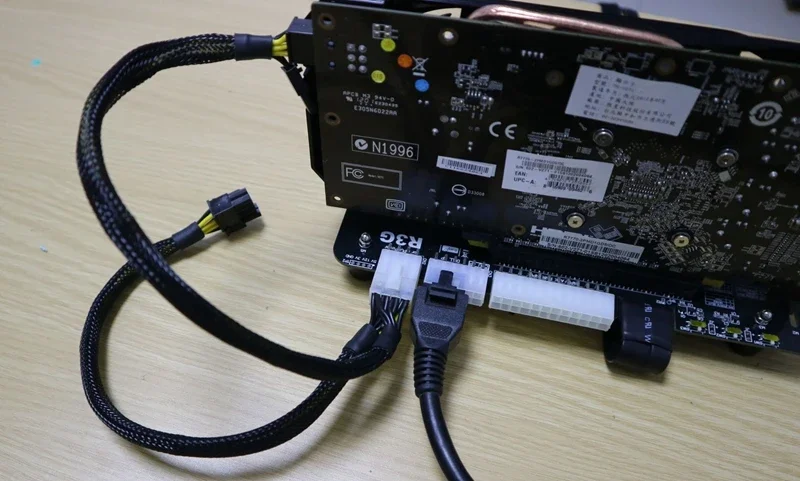

O método de conexão é o seguinte:
32. Beauty e Health – Origem : cn Origem

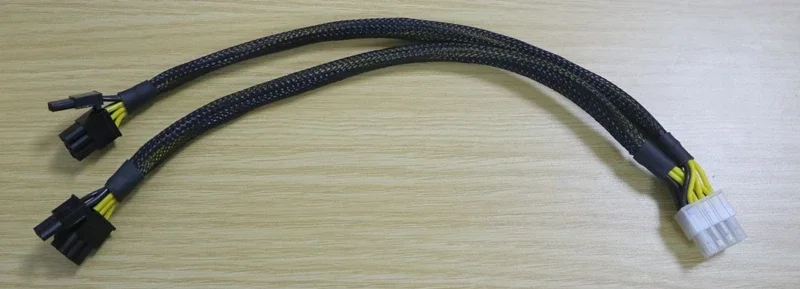

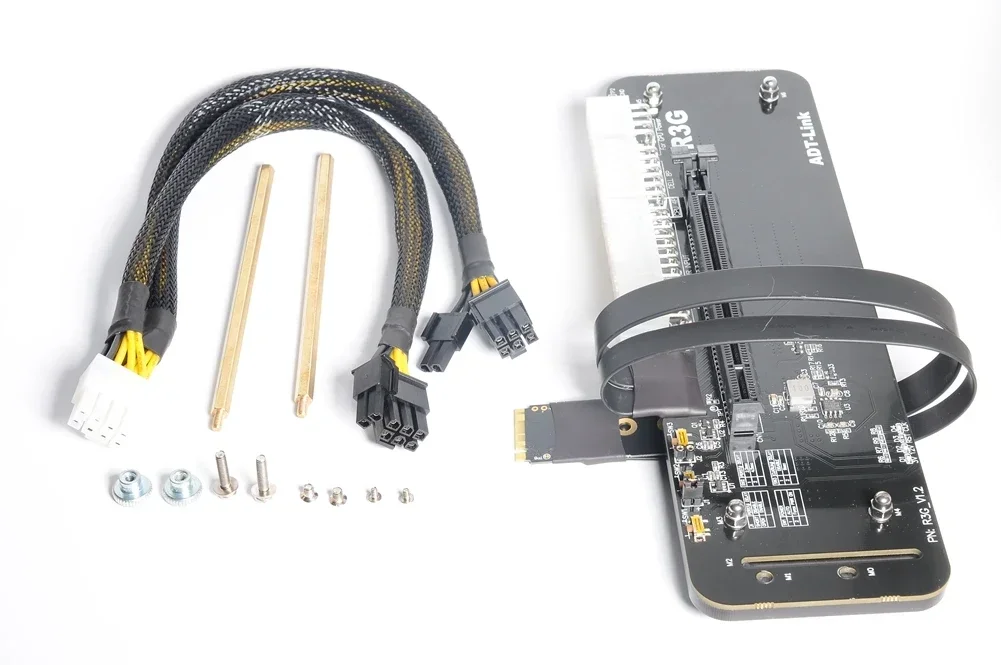

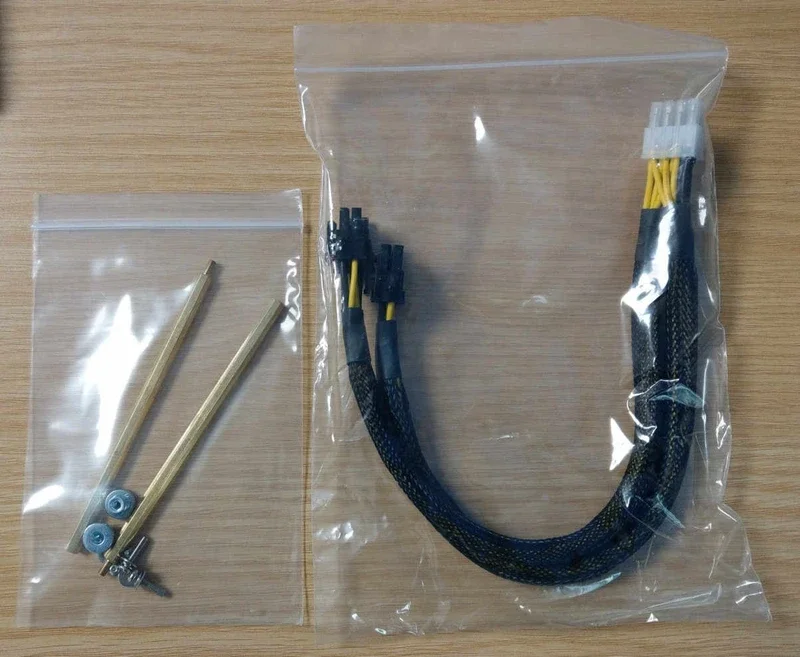

Acessórios do produto, incluído com o seguinte cabo de alimentação placa gráfica abaixo
33. Phones e Accessories – Application : Excavator
34. Adt Link R43sg 4.0 m2 Laptop – Part Number : 270-1528 4c-4782

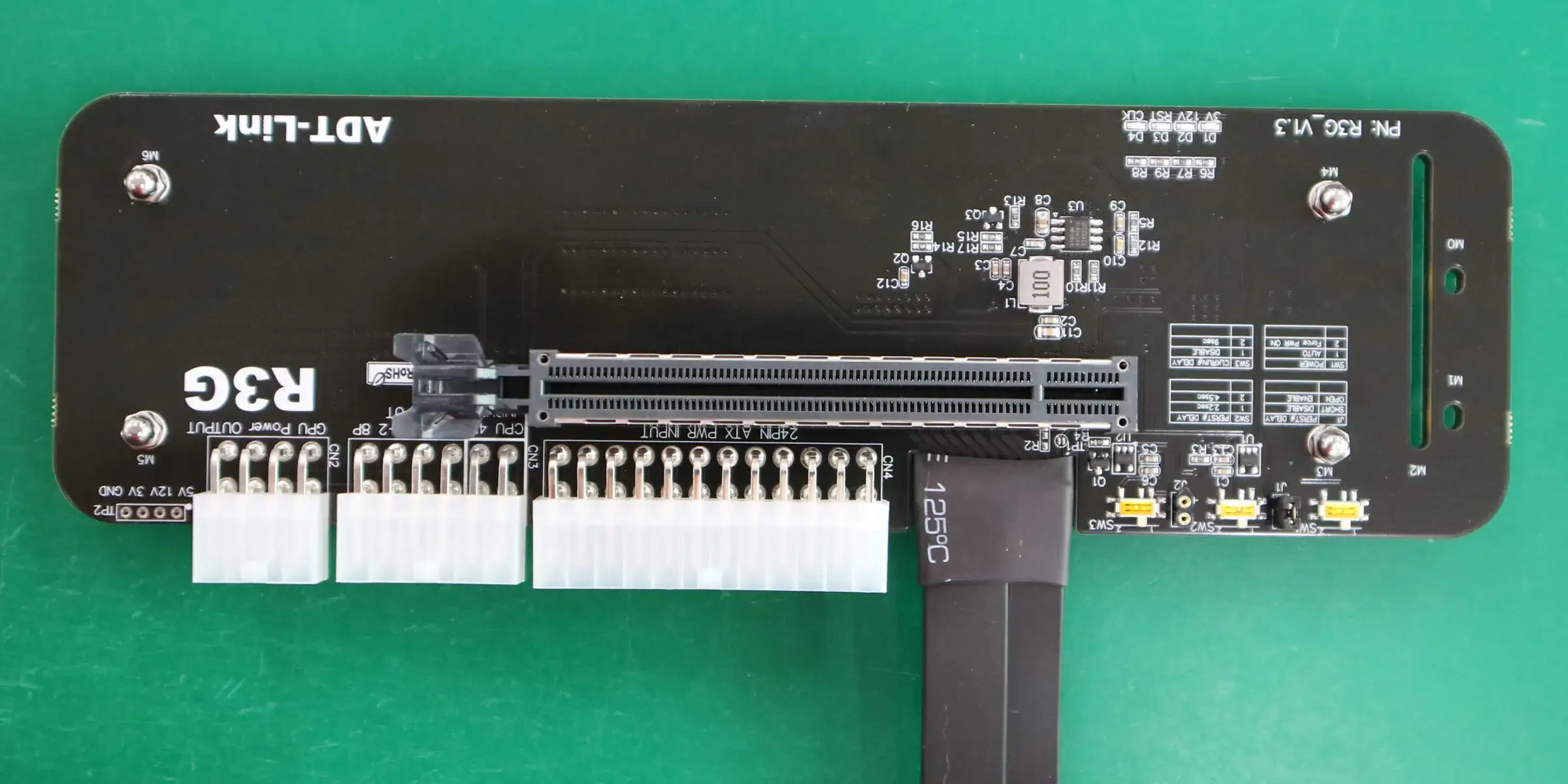

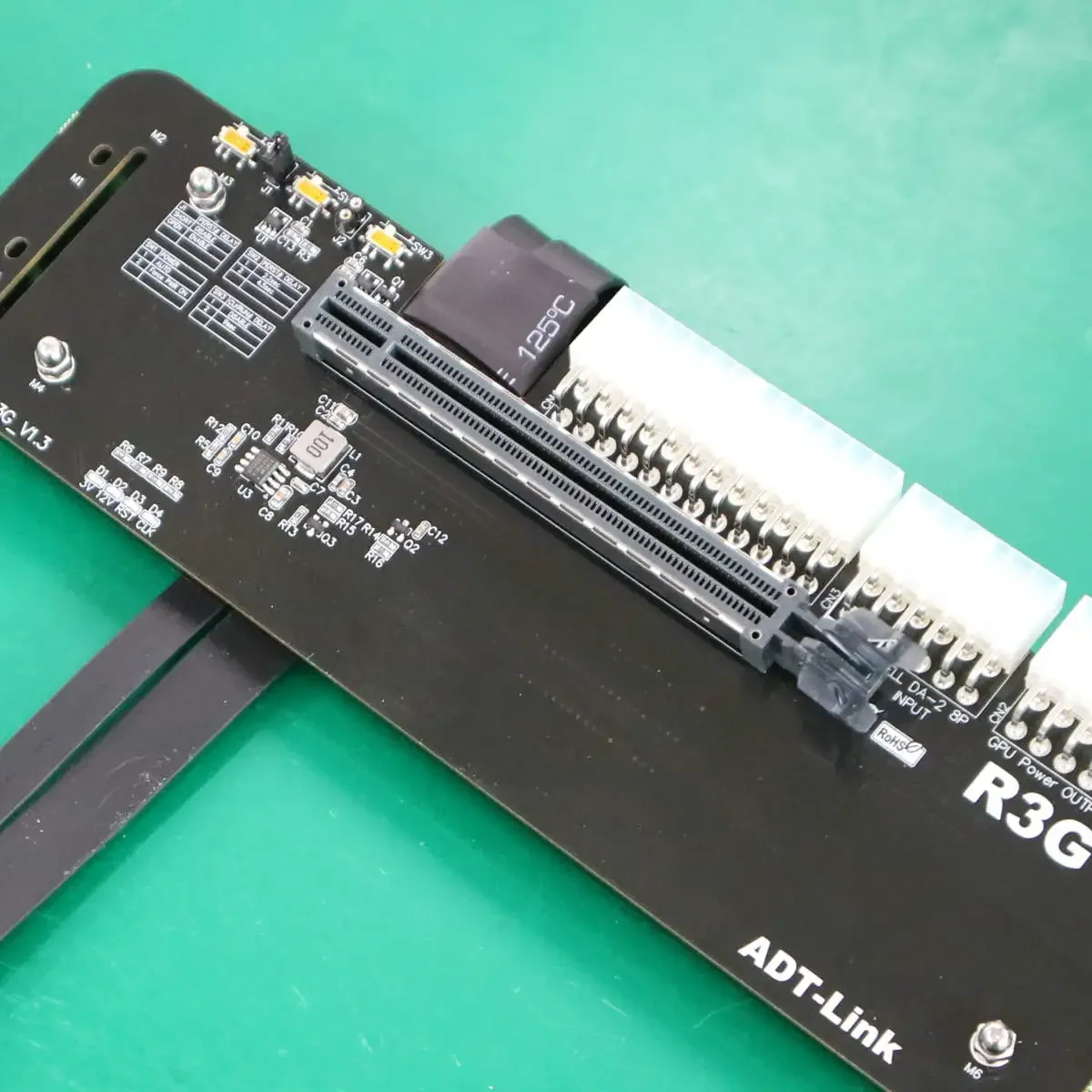

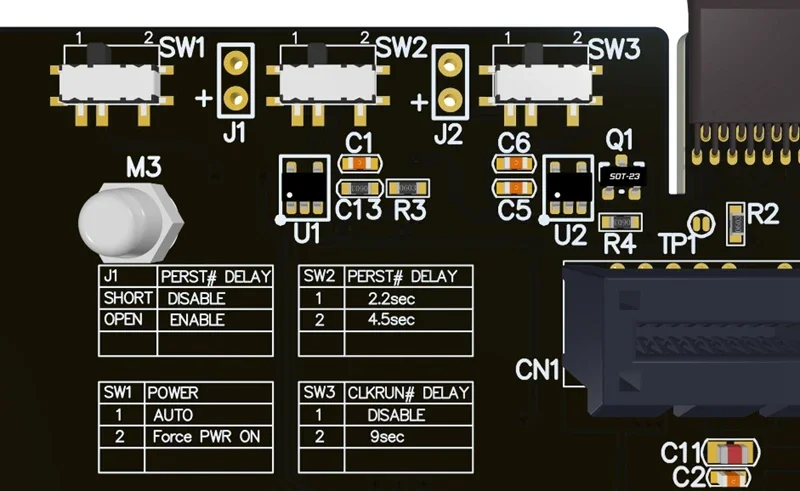

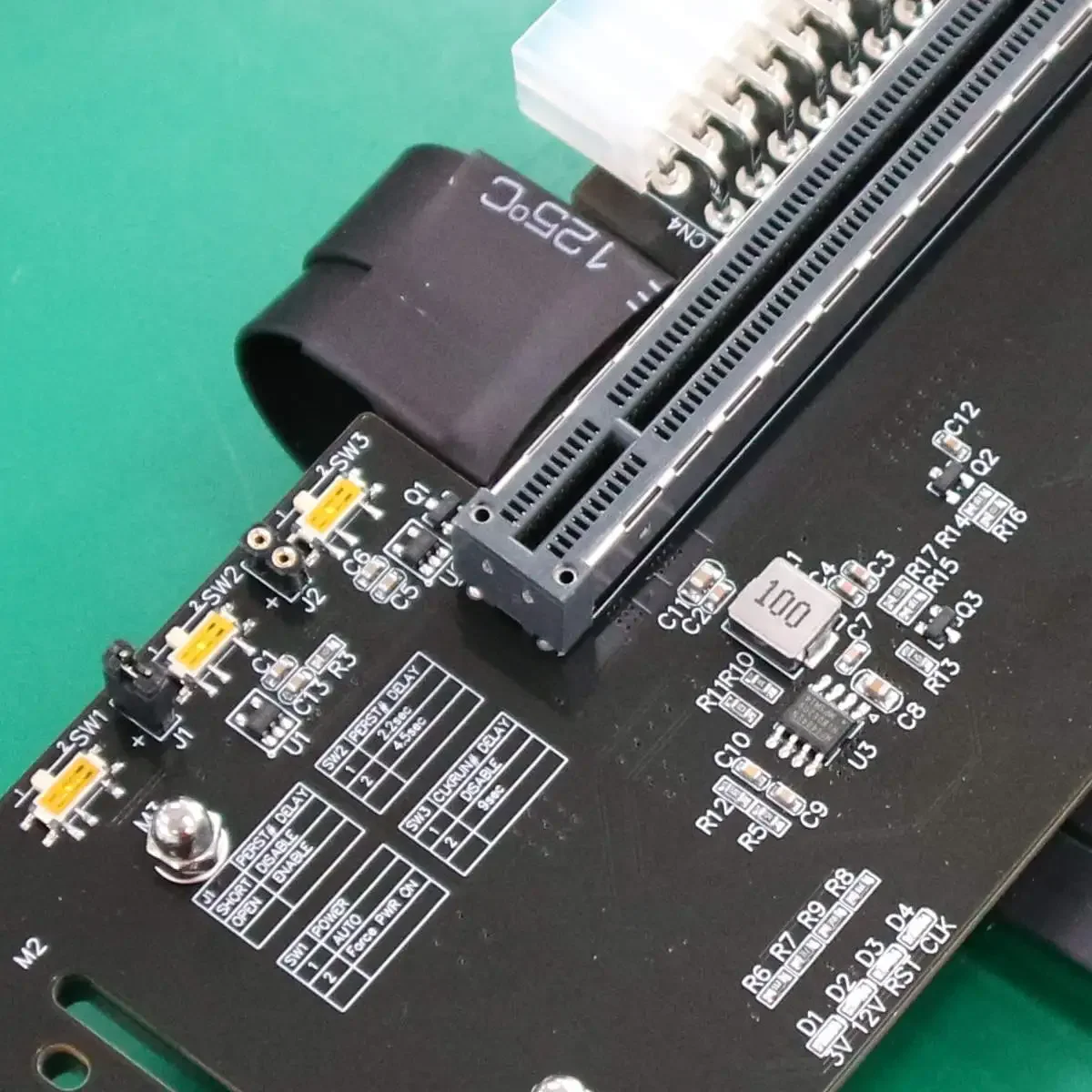

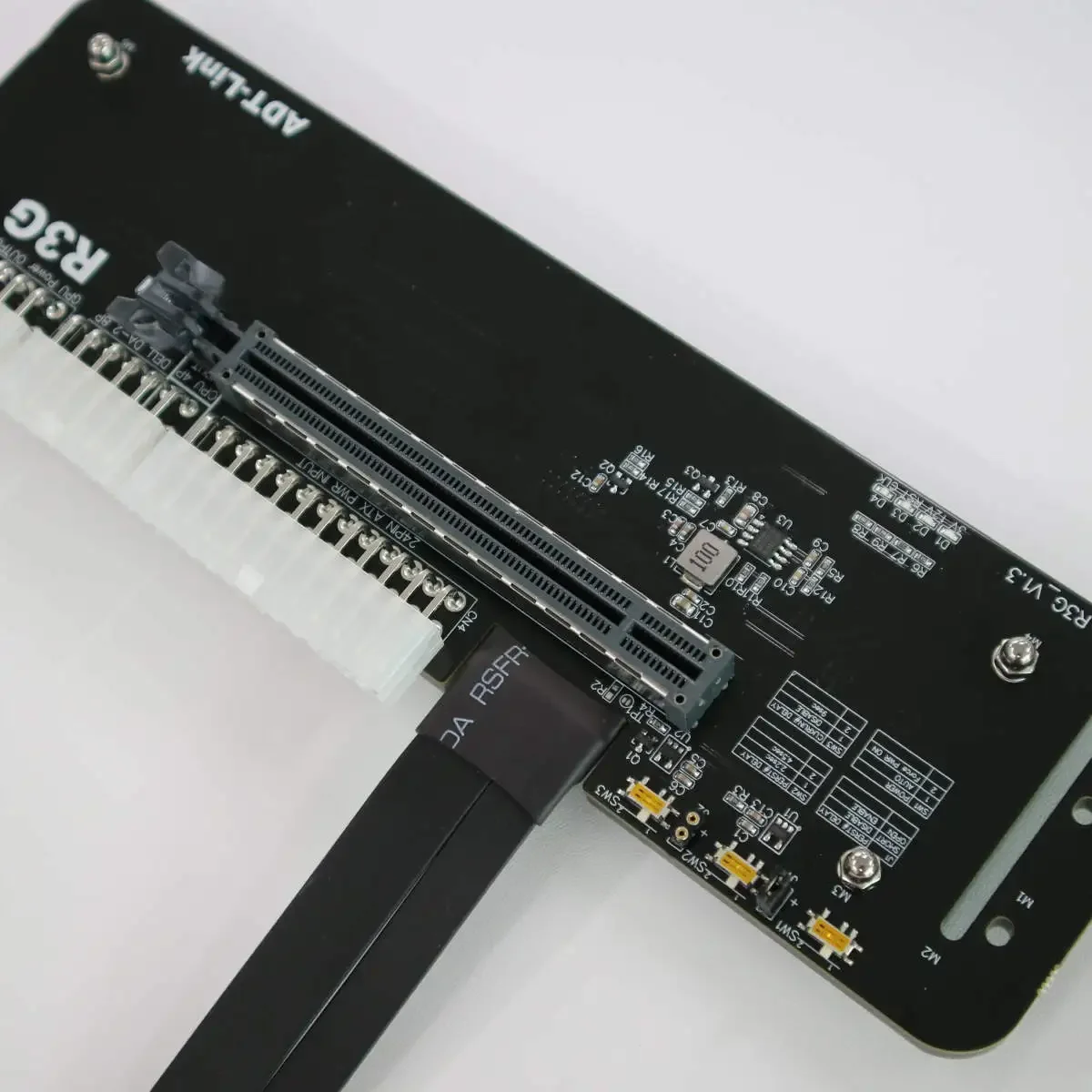

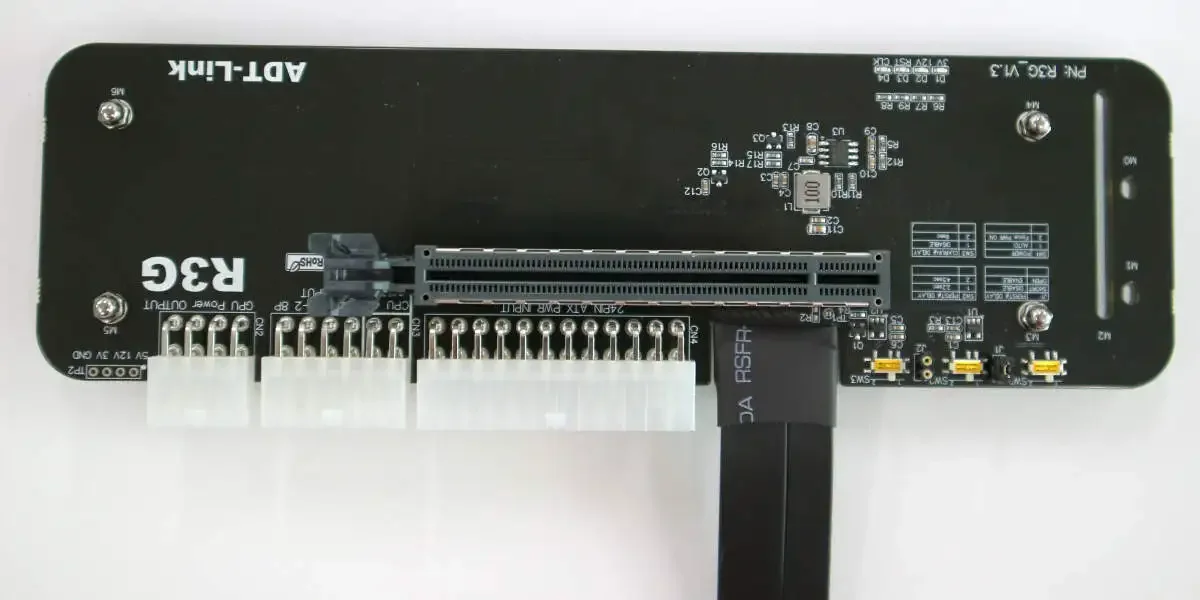

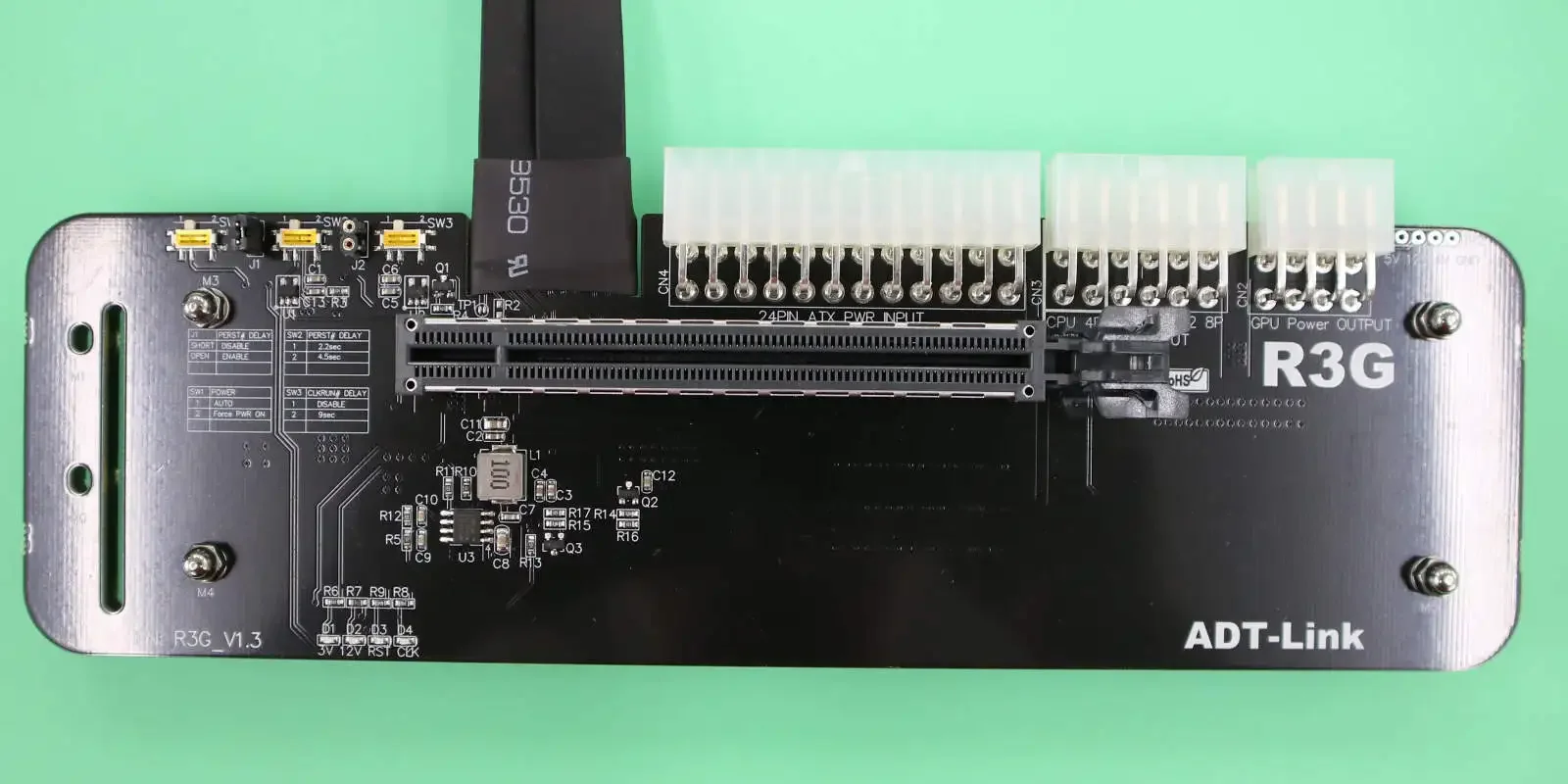

O ADT R3G tem três interruptores, para que é usado
35. Adaptador Externo de Placa Gráfica Portátil Cabo – Delivery : 1-3days
SW1, Power Forced Start Switch, 1 para inicialização automática, 2 para inicialização forçada, corte para 1 para inicialização automática.
SW2, interruptor de atraso de sinal PERST #, 1 atraso 2,2 segundos, 2 atraso 4,5 segundos, com software eGPU, para otimização de compatibilidade de placa gráfica, o software atual não suporta, por favor corte para 1
SW3, CLKRUN # interruptor de atraso de sinal, 1 está fechado, 2 está atrasado por 9 segundos, com software eGPU, para otimização de compatibilidade de placa gráfica, o software atual não suporta, corte para 1
J1, interruptor de atraso do sinal PERST #, aberto para abrir a função do atraso, CURTO para fechar a função do atraso, o software atual não apoia, introduz por favor o tampão do jumper CURTO.
J2, CLKRUN_Capacitance Delay, atualmente o software não suporta, apenas para engenheiros de P e D conectam testes de atraso de ajuste de capacitância. Demora cerca de 2,2 segundos para inserir um capacitor 1uF, 5 segundos para inserir um capacitor 2.2u e assim por diante.
ADT R3G suporte notebook/laptop têm aqueles Quais métodos podem ser usados normalmente
O laptop deve ter uma porta M.2 NVMe ou porta Thunderbolt 3 para instalar e usar

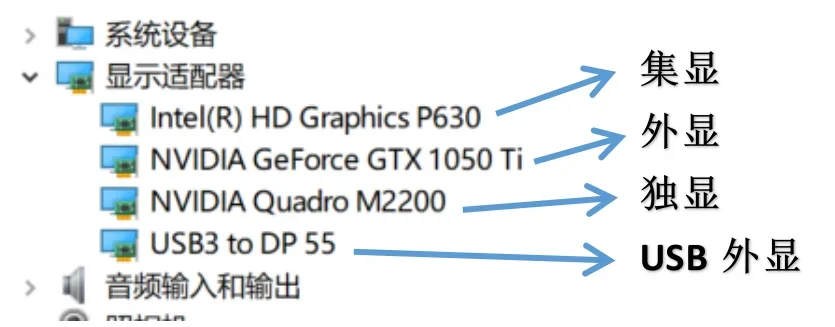

Atualmente conhecido suporte a driver win10 mais recente da Nvidia para exibição explícita e única, USB explícita, set display coexistir, você normalmente pode usar a seguinte figura
36. Toys e Sports – Moq : 1pc
Limpe e instale por favor Nvidia 417.01 ou mais atrasado para a instalação e o uso lisos
ADT R3G suporte placa gráfica tem aqueles Qual versão do driver gráfico está instalada O adaptador do visor no Device Manager tem um ponto de exclamação amarelo! Como para resolver
Todas as placas gráficas PCIe dos últimos três anos são suportadas. Certifique-se de instalar o driver nvidia mais recente. Se o ponto de exclamação amarelo aparecer, reinstale o driver e reinicie o computador.
Se o ponto de exclamação amarelo (código de erro 43 ou código de erro 12) ainda aparecer, consulte a solução de nando, o download do patch é
Como segue:
Ele suporta tela interna -Há alguma perda

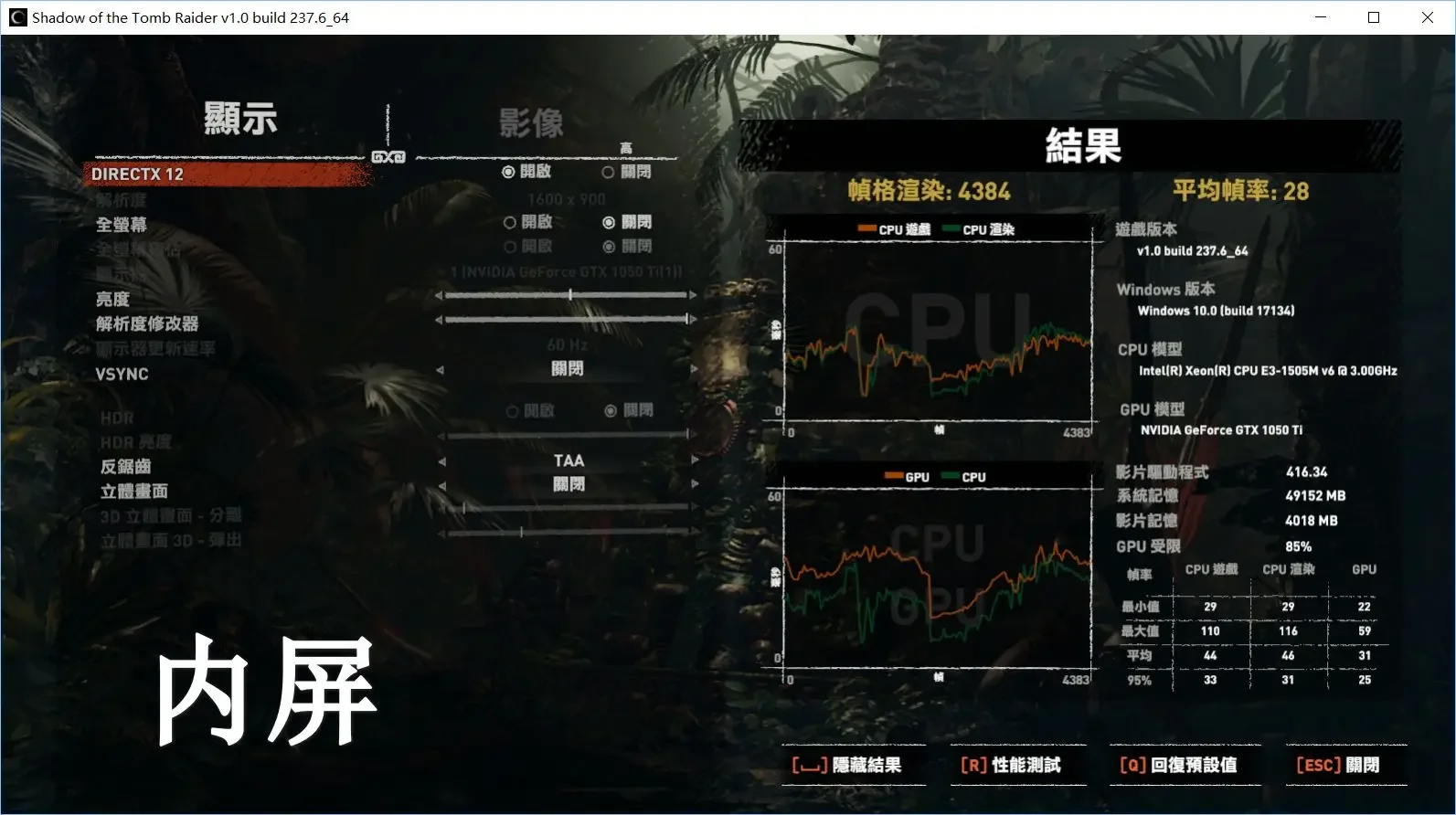

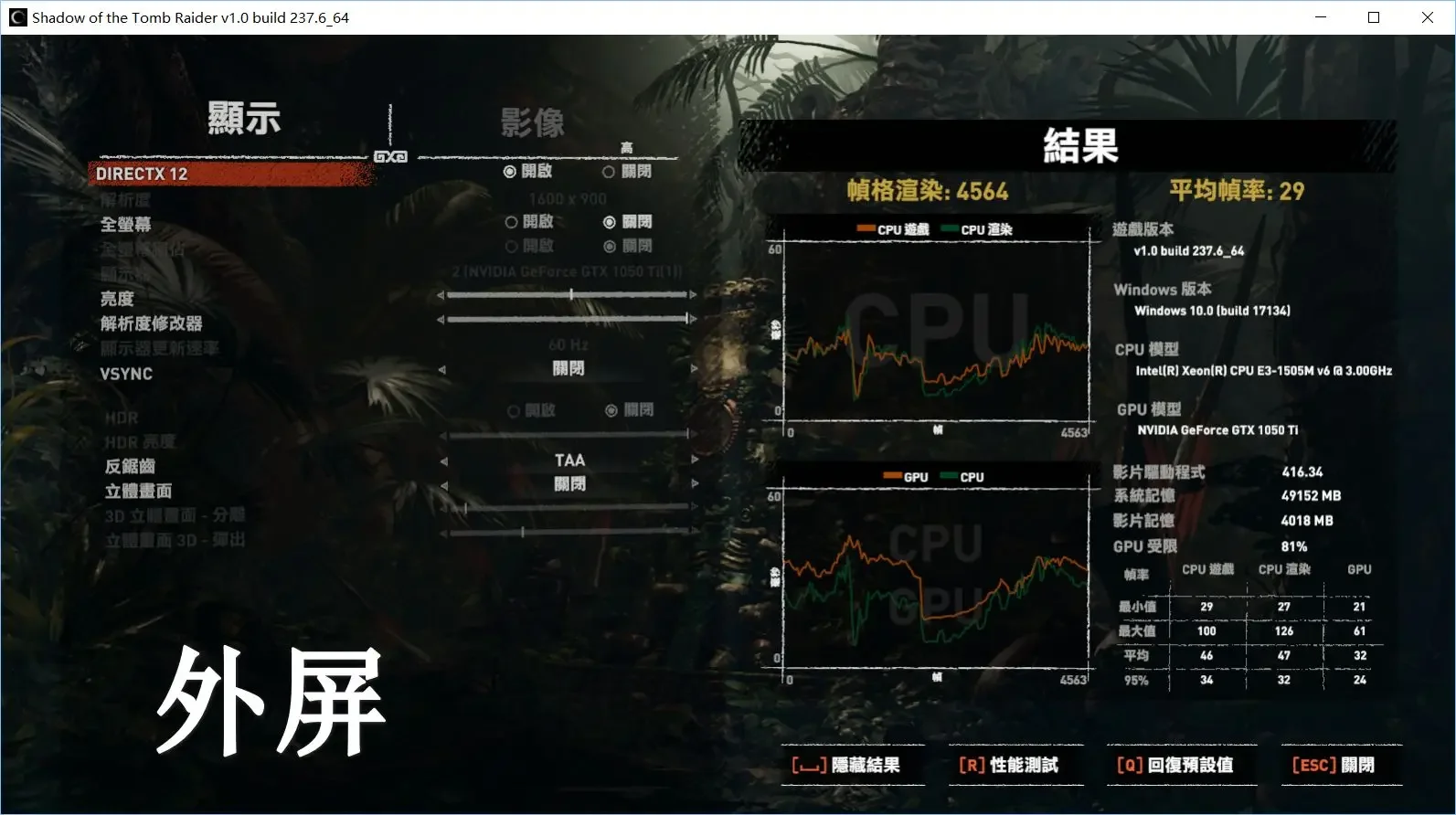

Win10 é apoiado, a perda interna real da tela é aproximadamente 5%, a comparação interna e externo do teste da tela conforme mostrado na seguinte figura
37. Beauty e Health – Codition : Ready
38. Phones e Accessories – Part Name : O-ring Box
O M.2 NVMe suporta velocidade total PCIe3.0x4
Apoiado, PC 3.0×4 velocidade máxima estável
Placa gráfica externa é fácil de danificar, especialmente os componentes eletrônicos por trás da necessidade de proteger, como lidar com pode reduzir o risco de danos

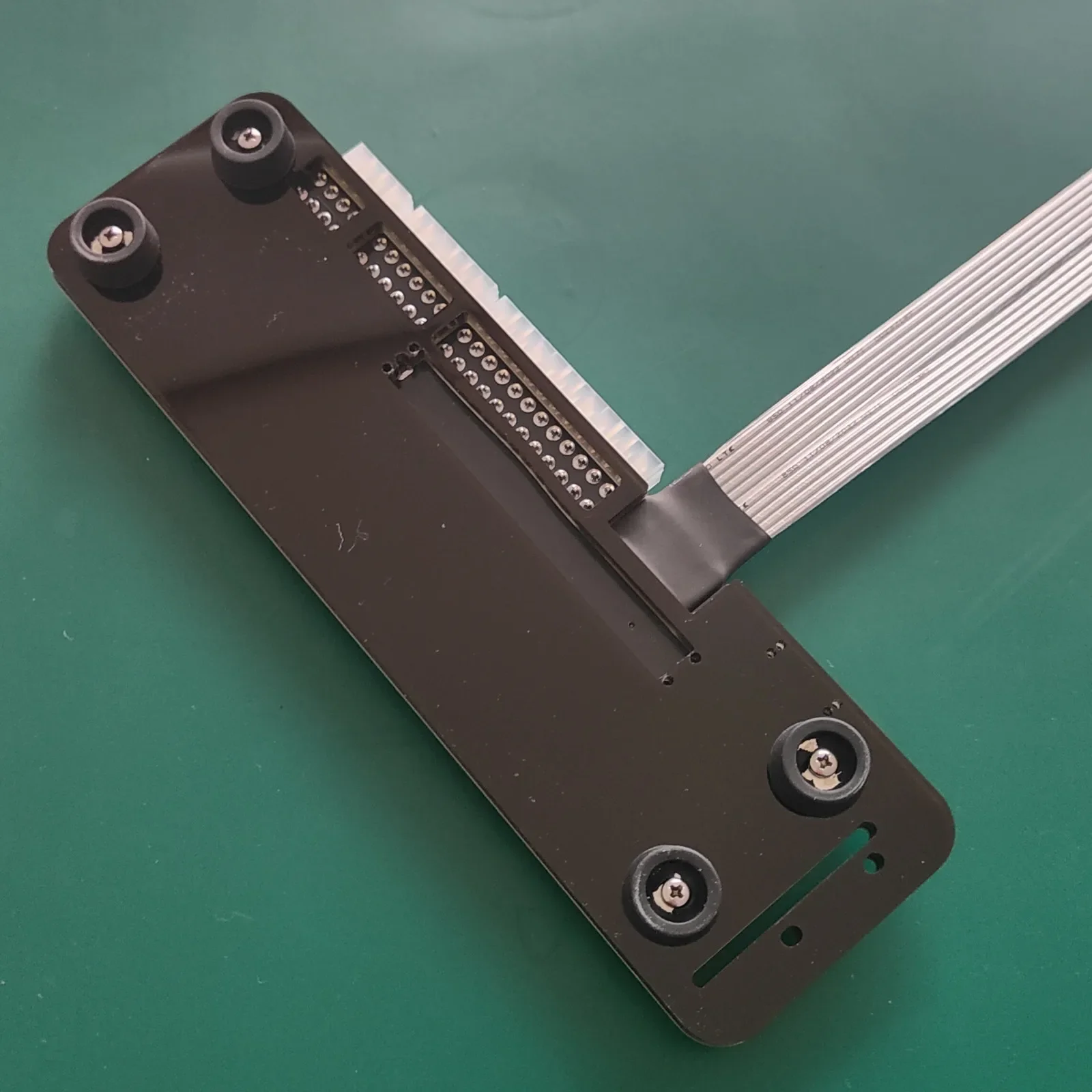

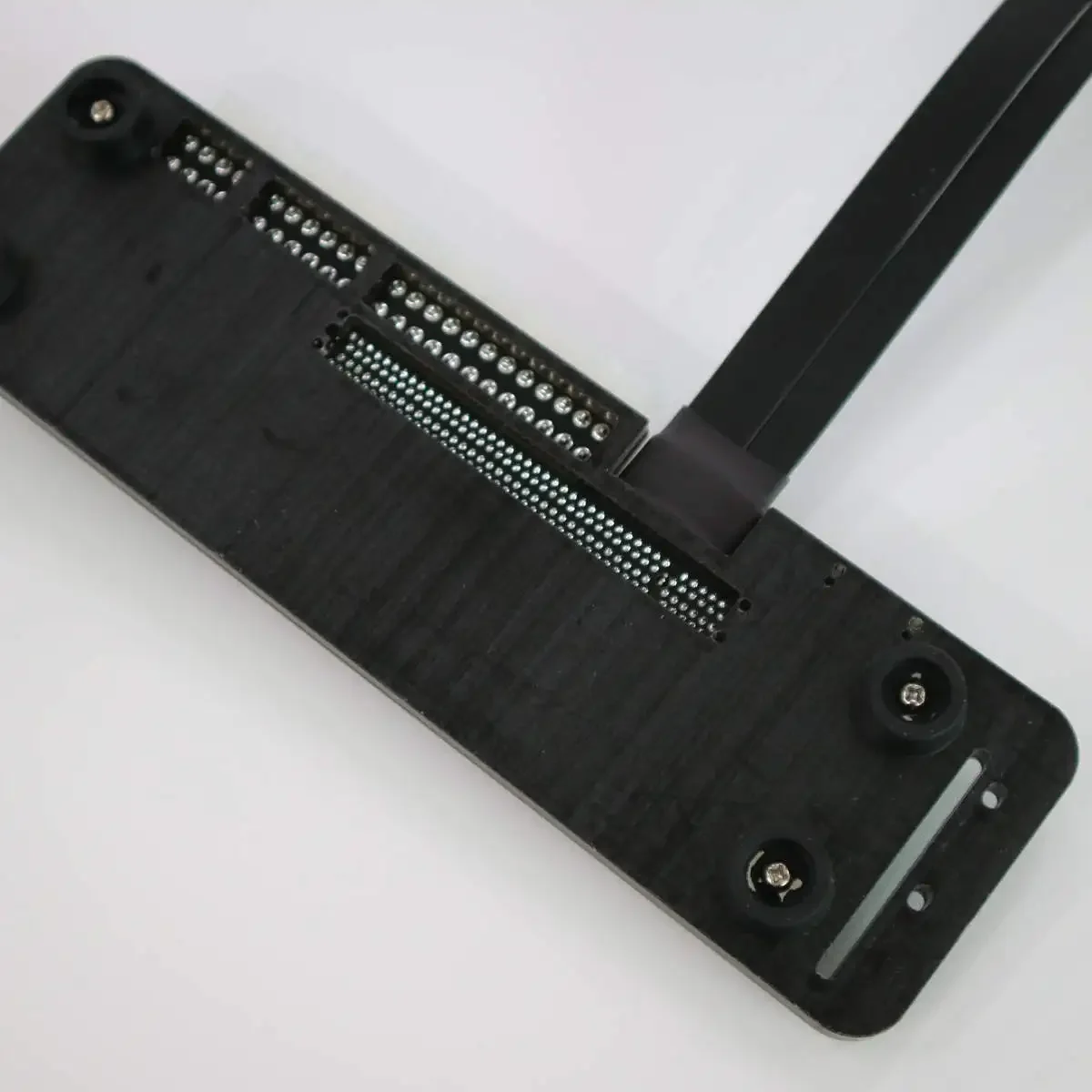

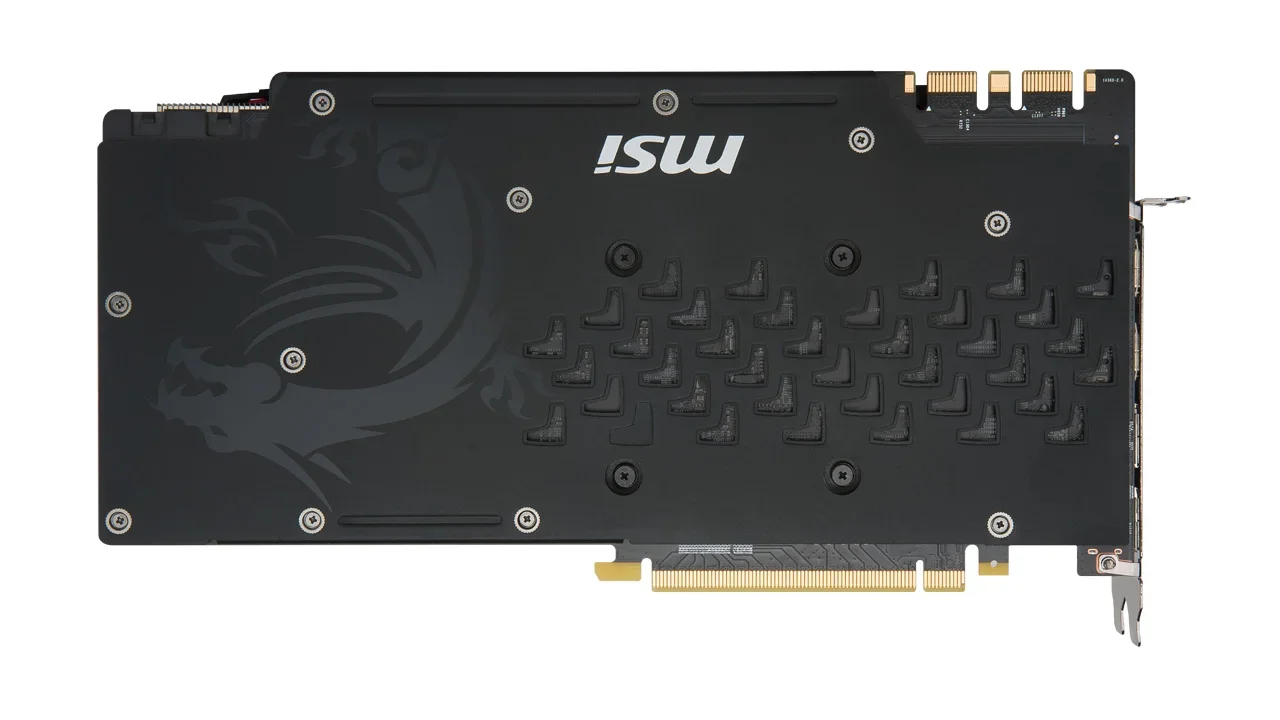

Escolha por favor uma placa video com proteção do caso. A imagem atrás da placa video é mostrada abaixo
39. Adt Link R43sg 4.0 m2 Laptop – Origem : cn Origem

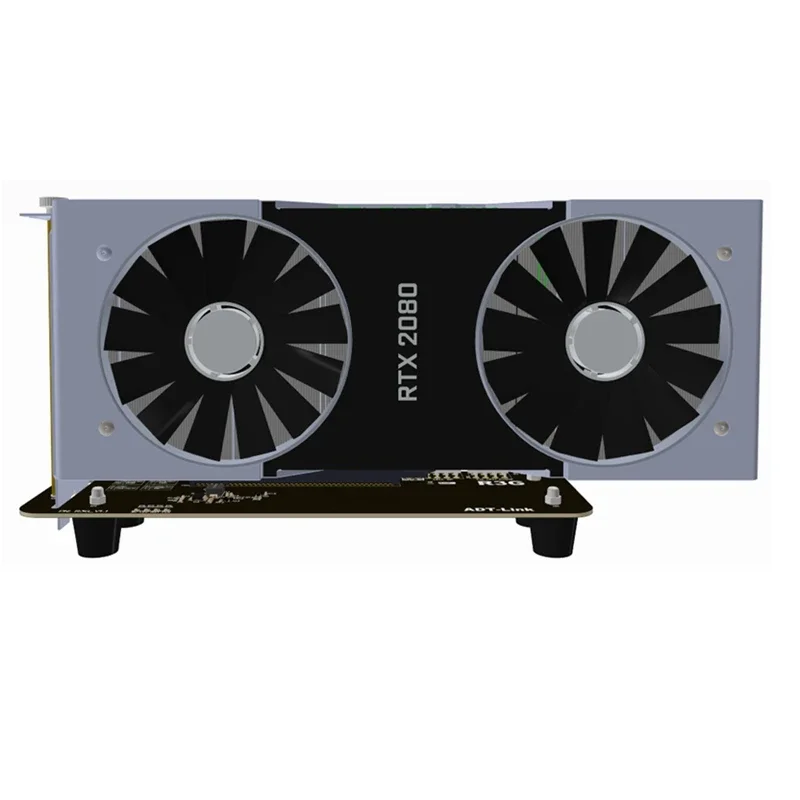

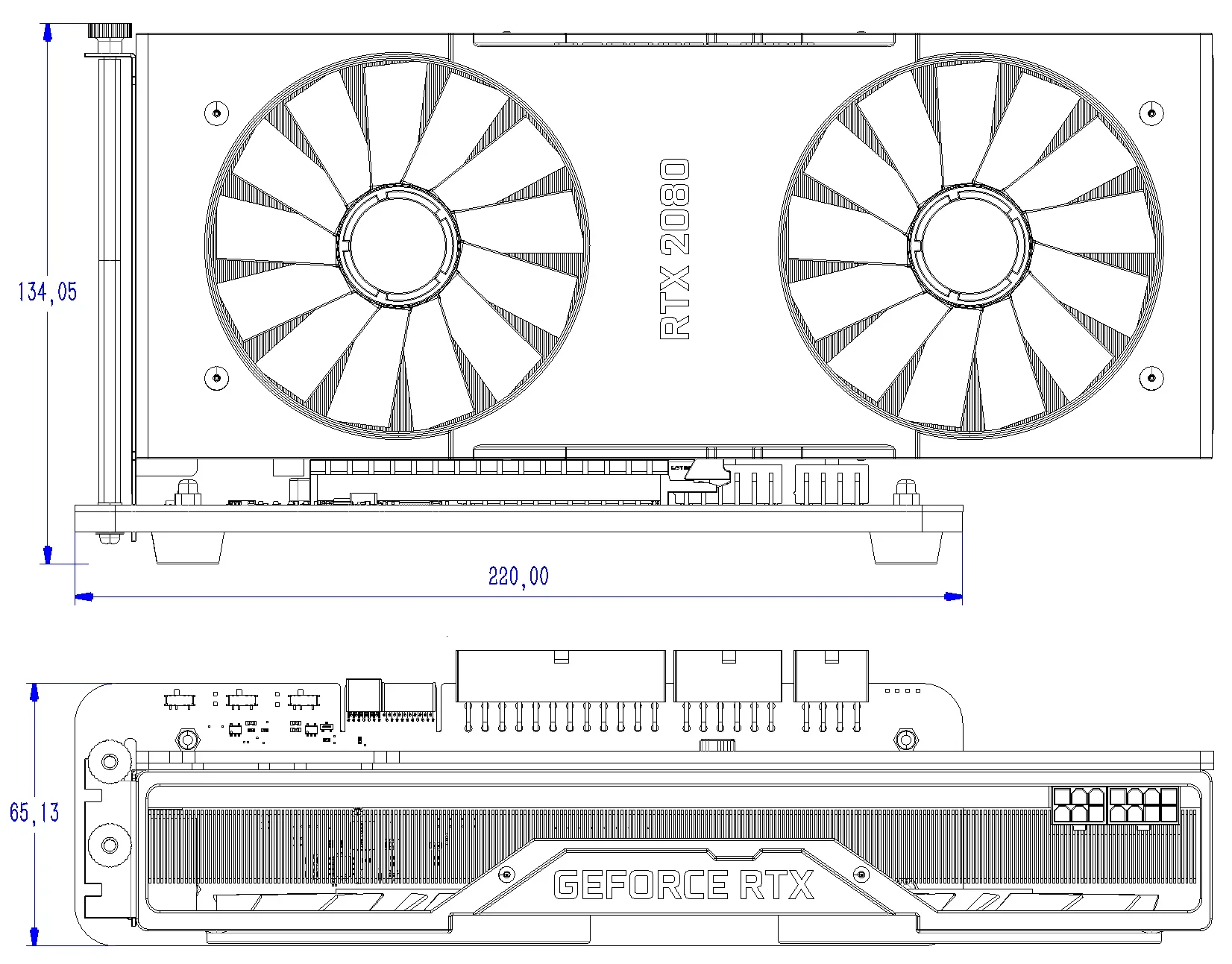

Dimensões do produto
40. Adaptador Externo de Placa Gráfica Portátil Cabo – Application : Excavator
Perda externa do desempenho do cartão video Por quanto
Perda sobre 12%, no máximo só pode jogar a placa gráfica 88% desempenho.
Etapas de instalação
1. Instale o pilar de cobre hexagonal e insira a placa gráfica no slot PCIe x16. O parafuso é apertado para que a placa gráfica não se agite ou caia.
2. Instale a fonte de alimentação ATX ou DELL, incluindo o cabo de alimentação da placa gráfica também deve ser conectado, após instalado, a fonte de alimentação DELL acende luzes laranja.
3. Você pode conectar o cabo M.2 quando o computador está desligado. Depois de ligar, a fonte de alimentação ATX iniciará automaticamente o ventilador para girar. Se você usar a fonte de alimentação DELL, a luz verde acende-se. Neste momento, a placa R3G vai ligar duas luzes verdes. O sistema irá reconhecer o cartão automaticamente. Por favor instale o driver da placa gráfica. A instalação do processo de condução pode solicitar que o computador reinicie.
4. acabamento.
Instale arquivos vídeo para baixar:
Instalação arquivo PDF manual para baixar:
