Módulo de Aquisição de Dados Frequência de Amostragem Módulo Multi-canal Adc 8-channel Sincronização 200 Khz Ad7606 ad 16-bit

Lista de envio

AD7606 módulo lista de envio

Módulo físico + diagrama esquemático pdf + código fonte de rotina + suporte técnico pós-venda + embalagem de saco eletrostático + espuma à prova de choque

Dicas:

(1) a interface do módulo de nossa loja é clara e o desempenho é estável. Por favor, execute a verificação funcional sob as condições experimentais correspondentes em conjunto com o diagrama esquemático fornecido pela nossa loja.

(2) os parâmetros básicos deste módulo estão na página de detalhes, fornecendo informações pdf da informação do módulo, código fonte da rotina, e sem arquivos de engenharia. Por favor, informe o comprador, se você tiver qualquer problema de operação, você pode consultar o serviço ao cliente.

(3) os compradores, antes de usar o módulo, por favor leia a página de detalhes deste módulo para entender a fonte de alimentação e usar restrições, para evitar danos ao módulo devido a operação inadequada.

(4) os módulos de nossa loja são garantidos para fornecer parâmetros do módulo real, funções e imagens, e todos os módulos são testados e enviados.

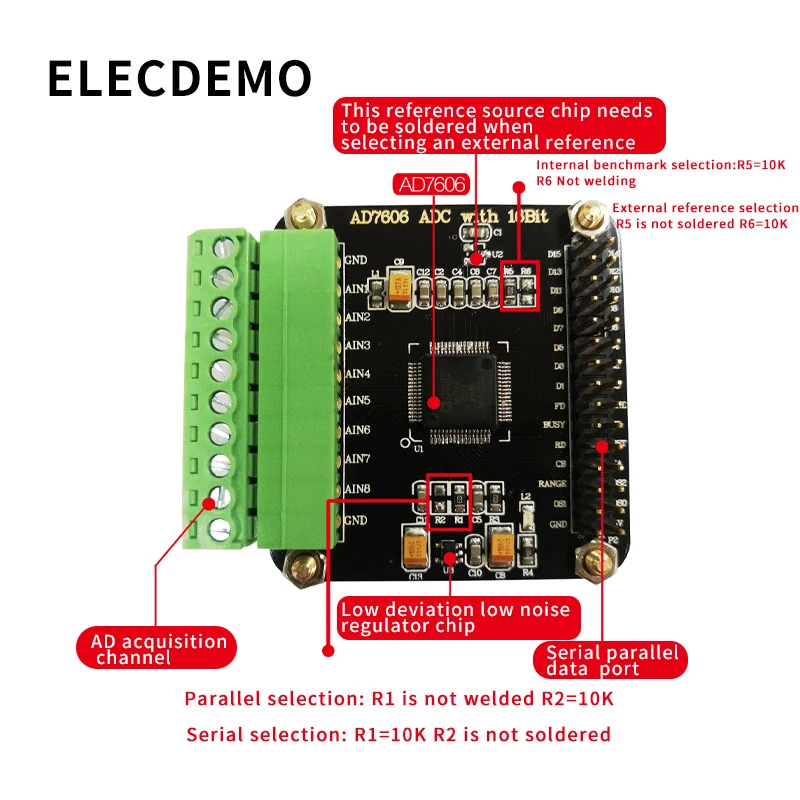

Descrição do módulo

O ad7606 é uma amostra síncrona de 16 bits, 8 canais, chip de aquisição de dados analógico-para-digital com uma taxa de amostragem de até 200 ksps por canal, proteção análoga embutida da braçadeira da entrada, filtro antialiasing do segundo pedido, amplificador da trilha-and-hold, redistribuição da carga de 16 bits aproximação sucessiva adc, filtro digital, fonte de tensão de referência 2.5 v, amortecedor de tensão de referência, E interfaces de série e paralelas de alta velocidade. 5 v única fonte de alimentação, com filtragem on-chip e alta impedância de entrada, por isso não há necessidade de conduzir o amplificador operacional e fonte de alimentação bipolar externa; o filtro antialiasing tem uma frequência de corte de 3 db de 22 khz; quando a taxa de amostragem é 200 ksps, tem 40 db antialiasing características de supressão; Circuito de proteção de braçadeira de entrada para garantir a tensão de resistência de entrada de ± 16.5 v. Pode ser usado na monitoração e na proteção da linha de energia, no controle do motor da multi-fase, na instrumentação e no controle, no posicionamento da multi-linha central, na aquisição de dados e em outros sistemas.

Nota: as características da microplaqueta são somente para a referência da seleção do usuário. Os não-módulos têm este recurso.

Precauções para usar o módulo

(1) o módulo é um módulo de baixa potência, a fonte de alimentação não excede 5.5 v, e a tensão de entrada de sinal não pode exceder ± 16.5 v.

(2) uma vez que o módulo é um dispositivo de alta precisão, a fim de evitar interferências desnecessárias, recomenda-se usar uma fonte de alimentação linear.

(3) recomenda-se que a linha de sinal de saída seja tão curta quanto possível. Se a linha é muito longa, é fácil introduzir sinais de ruído. Mau contato ou fios de má qualidade podem causar atenuação do sinal ou ruído excessivo.

(4) o código entregue é usado somente para a placa de controle principal de apoio. Nenhum tutorial do microcomputador do único-chip é fornecido. Funções além de detalhes do produto exibir precisa ser desenvolvido por si mesmo.

(5) se você precisa simplesmente testar a função do módulo, recomenda-se usá-lo com a placa de controle da nossa loja. Após a fiação correta, a fonte de alimentação para a placa de controle pode realizar a aquisição de sinal e exibir.

Perguntas mais frequentes

Q: quanta taxa de amostragem pode ad7606 alcance de dados de série

A: teoricamente, 8-channel 200 k saída de dados de série pode ser alcançado, mas o microcomputador geral do único-chip não pode alcançar 200 ksps com dados de série, porque a frequência principal e a velocidade io do microcomputador de chip único não são suficientes.

Q: há algum problema se os pinos ca e cb na parte de trás da placa estão em curto-circuito juntos

A: de acordo com o diagrama esquemático, ca e cb são conectados juntos através do ponto de salto, que é normal.

Q: depois que o módulo é conduzido normalmente, os pinos que não são conectados à tensão mostram que há tensão, é normal

A: o módulo recolhe 8 canais ao mesmo tempo por padrão. Quando nenhuma tensão é conectada, a tensão flutuante no pino também é coletada. O pino pode ser diretamente aterrado, que é 0 tensão.

P: é o valor máximo 65535 Como esses dados são convertidos

A: o bocado mais significativo de ad7606 é o bit de sinal. Quando a escala é ± 5 v, 0 32767 32768 corresponde a 0 v 5 5 v, 65535 corresponds corresponde a-5 v ~ 0 v, 32768 65535 32767 é um inteiro não assinado de 16 bits, na verdade igual a-0 0 do número assinado de 16 bits. Da mesma forma, mais ou menos 10 v também é convertido desta forma.

Introdução de chips
