para Novos Produtos: Módulo de Transmissão de Dados Power dc Bus Dw-2mdc1

R$ 405,29

Adicionar a lista de desejosAdicionado a lista de desejosRemovido da lista de desejos 0

Unidades de disquete

Importe direto da china Unidades de disquete Aproveite as Ofertas para para Novos Produtos: Módulo de Transmissão de Dados Power dc Bus Dw-2mdc1

Opção de Compra e tempo de entrega

Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

Características Especificações
Nome da Marca Kefu
Origem CN (origem)

Guia de operação segura
A fim de garantir o uso confiável do equipamento e a segurança do pessoal, observe por favor os seguintes itens ao instalar, usar e manter:

·Proibir a mudança do design original
É proibido mudar ou adicionar quaisquer peças ao design mecânico e elétrico deste produto. Caso contrário, o fabricante não é responsável pelas consequências prejudiciais.

·Não profissionais não devem reparar em particular sem permissão, a fim de evitar acidentes ou agravar o dano do equipamento.

·Não polvilhe quaisquer produtos químicos ou líquidos sobre ou perto do equipamento.

1, introdução de produto

Um ponto umVisão geral do produto

Este produto DW-2MDC1 é um módulo de transmissão de dados de barramento de energia dc.UARTOs dados são transmitidos na linha de alimentação dc.

Um ponto doisTrabalhoCaracterísticas de energia

A transportadora é 6.5mhz

A taxa de dados é de 19.6kbps

ApoioUART TTLNível de entrada

Linha de alimentação do apoio/transmissão da linha da bateria

_ Built-in software fixo configurações sem configuração de programação adicional

1.3 parâmetros de especificação

Modelo

DW-2MDC1 (tamanho 45*30mm)

Especificações

UARTEntradaDCSaída

Sinal de entrada

Uart, rx; tx

Sinal de saída

DCTransportadora

Fonte de alimentação externa

Dc 6v-12v

Um ponto quatroSistema de conexão diagrama esquemático

1. para Novos Produtos: Módulo de Transmissão de Dados dc Power Bus Dw-2mdc1 - Nome da Marca : Kefu

High Quality Computador e Escritório

1.5 aplicações e vantagens
1.5.1 BMSBatteryAdministration
Comunicação entre a parte dianteira e traseira do caminhão 1.5.2: salvar o cabo, semicondutor é mais barato do que o fio de cobre.

1.5.3 máquinas industriais, caminhão de empilhadeira e máquina escavadora comunicação: salvando cablagens e melhorando a confiabilidade.

1.5.4automobilesports carro: reduza o chicote de fios, melhore a segurança, reduza o peso

1.5.5 aeronaves: detecção de fumaça o sistema de entretenimento do assento traseiro reduz o chicote de fios de fiação, melhora a confiabilidade e reduz o peso.

1.5.6 defesa foguete: sensor de comunicação para reduzir o peso das aeronaves

1.5.7 comunicação da mina de carvão: reduzindo o chicote de fios e melhorando a segurança

1.5.8 carro de carga: câmera de energia linevideo

1.5.9 eletricidade branca, condicionador de ar central

2,Descrição de Hardware
Dois ponto umDescrição da interface de entrada

2. Cheap Unidades de Disquete - Origem : cn Origem

Computador e Escritório

As funções são descritas brevemente da seguinte forma:

VIN

NC

HDI

UART RXEntrada

HDO

UART TXSaída

GND

Terra

Dois ponto doisApósIndicação e descrição da função da placa de interface

3. Unidades de Disquete - Nome da Marca : Kefu

Para novos produtos: módulo de transmissão de dados dc power bus DW-2MDC1

As funções são descritas brevemente da seguinte forma:

VBAT

6v-12v

GND

Fonte de alimentação

3,OperaçãoExplicar

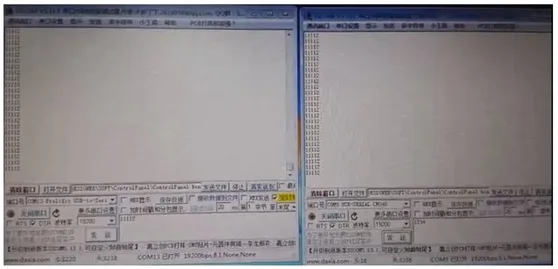

Três ponto umPedagógico operação

4. High Quality Computador e Escritório - Origem : cn Origem

Cheap Unidades de disquete

Breve descrição da função:Taxa de transmissão19200,8,1, nenhum, nenhum

Aviso legal:

A apresentação e o esquema desta especificação são apenas para referência. A aparência do produto está sujeita ao objeto. As informações contidas nas instruções estão sujeitas a alterações sem aviso prévio.

DW-2MDC1 DC power busMódulo de transmissão de dadosAmostra & compra & tecnologia & placa de avaliação & demonstração por favor:
